1、 UPS不间断电源部分
信息化机房楼是各个业务部门的数据运行和应用的关键部门。机房内运行的信息化设备和大楼内安防系统设备需要7*24小时不间断工作。一旦遭遇断电等不可抗因素，将会带来巨大的无法弥补的损失。UPS系统可以在断电后为信息化机房楼内的弱电系统提供一定时间的供电，保证机房内信息化设备和安防系统设备持续运行。
1.1系统组成
模块化UPS电源系统由主要由系统机柜、静态开关模块、系统监控模块和1到多个功率模块（含整流器、逆变器、充电、功率校正及相关的电路）并联组成UPS主机，另外加电池组成整个UPS电源系统。如下边两个图所示：
1.2核心机房UPS主机及电池系统设计
a) UPS主机配置方案
核心机房UPS系统设计采用双路市电供电，每路UPS主机采用模块化双重并联双总线供电技术，因为每台模块主机本身已经有冗余，每套“1+1”系统本身又是并机使用，最后再汇集到系统双总线。
UPS5000-A简介
HUAWEI TECHNOLOGIES CO., LTD.
Huawei Confidential Page 2 of 5
Technical Proposal
UPS5000-A外观图
图 1：UPS5000-A外观图
1.1 UPS5000-A-(30-120k)规格参数
型号 UPS5000-A-30K UPS5000-A-40K UPS5000-A-60K UPS5000-A-80K UPS5000-A-120K
容量 30kVA/30kW 40kVA/40kW 60kVA/60kW 80kVA/80kW 120kVA/120kW
输入
主路输入 输入电压 380/400/415Vac
电压范围 138-485Vac
输入制式 三相五线
额定频率 50/60Hz
频率范围 40-70Hz
功率因数 0.99
电流谐波 ≤3%
旁路输入 额定输入电压 380/400/415Vac
输入频率范围 50/60±6Hz
输入制式 三相五线
电池 电池电压 384Vdc (12V电池节数30到40可调, 默认32节 )
输出
电压 380/400/415Vac±1%
频率 同步状态，跟踪旁路输入(正常模式)，50/60Hz±0.25%(电池模式)
Huawei Confidential Page 3 of 5
Technical Proposal
输出功率因数 1
波形失真 THDv＜1%
输出制式 三相五线
系统效率 96%
过载能力 逆变：110%负载60min后转旁路；125%负载10min后转旁路；150%负载1min后转旁路
环境
工作温度 0-40℃
储存湿度 -40-70℃
相对湿度 0%-95%(无冷凝)
工作海拔高度 海拔高度不应超出1000m，若超出1000m 时按IEC62040-3规定降额使用
噪音 ≤58dB ≤64dB

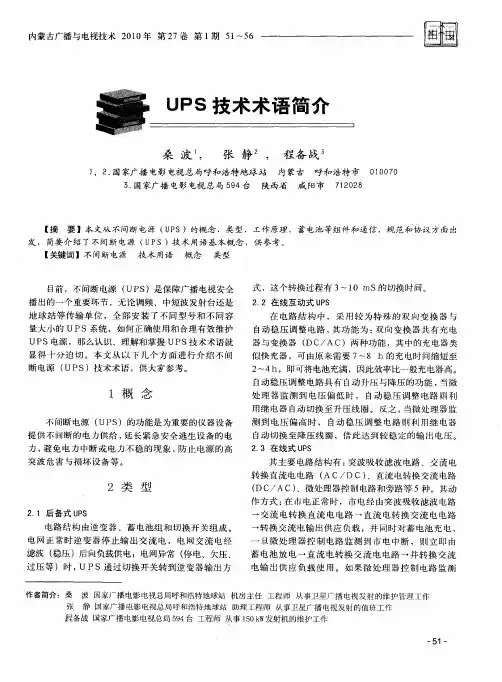

内蒙古广播与电视技术２０１０年第２７卷第１期５１～５６
ＵＰＳ技术术语简介
桑波 ， 张静 ， 程备战
１，２．国家广播电影电视总局呼和浩特地球站 内蒙古 呼和浩特市０１ ００７０
５．国家广播电影电视总局５９４台 陕西省 咸阳市 ７１２０２８
【摘要】本文从不间断电源（ｕＰＳ）的概念、类型、 发，简要介绍了不间断电源（Ｕ Ｐ ｓ）技术用语基本概念，
【关键词】不间断电源 技术用语 概念 类型
目前，不间断电源（ＵＰＳ）是保障广播电视安全
播出的一个重要环节，无论调频、中短波发射台还是
地球站等传输单位，全部安装了不同型号和不同容
量大小的Ｕ ＰＳ系统，如何正确使用和合理有效维护
ＵＰＳ电源，那么认识、理解和掌握ＵＰＳ技术术语就
显得十分迫切。本文从以下几个方面进行介绍不间
断电源（ＵＰＳ）技术术语，供大家参考。
１概念
不间断电源（ＵＰＳ）的功能是为重要的仪器设备
提供不间断的电力供给，延长紧急安全逃生设备的电
力，避免电力中断或电力不稳的现象，防止电源的高
突波危害与损坏设备等。
２类型
２．１后备式ＵＰＳ
电路结构由逆变器、蓄电池组和切换开关组成。
电网正常时逆变器停止输出交流电，电网交流电经
滤波（稳压）后向负载供电；电网异常（停电、欠压、
过压等）时，Ｕ Ｐ Ｓ通过切换开关转到逆变器输出方 工作原理、蓄电池等组件和通信、规范和协议方面出
供参考。
式，这个转换过程有３～１０ ｍＳ的切换时间。
２．２在线互动式ＵＰＳ
在电路结构中，采用较为特殊的双向变换器与
自动稳压调整电路，其功能为：双向变换器共有充电
器与变换器（Ｄｃ／ＡＣ）两种功能，其中的充电器类
似快充器，可由原来需要７～８ ｈ的充电时间缩短至
２～４ ｈ，即可将电池充满，因此效率比一般充电器高。
自动稳压调整电路具有自动升压与降压的功能，当微
处理器监测到电压偏低时，自动稳压调整电路则利
用继电器自动切换至升压线圈。反之，当微处理器监

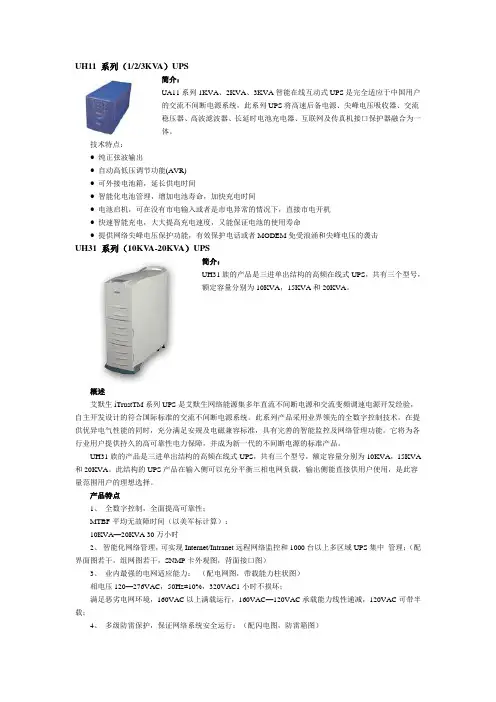

UH11 系列（1/2/3KVA）UPS
简介：
UA11系列1KVA、2KVA、3KVA智能在线互动式UPS是完全适应于中国用户的交流不间断电源系统，此系列UPS将高速后备电源、尖峰电压吸收器、交流稳压器、高波滤波器、长延时电池充电器、互联网及传真机接口保护器融合为一体。
技术特点：
● 纯正弦波输出
● 自动高低压调节功能(AVR)
● 可外接电池箱，延长供电时间
● 智能化电池管理，增加电池寿命，加快充电时间
● 电池启机，可在没有市电输入或者是市电异常的情况下，直接市电开机
● 快速智能充电，大大提高充电速度，又能保证电池的使用寿命
● 提供网络尖峰电压保护功能，有效保护电话或者MODEM免受浪涌和尖峰电压的袭击
UH31 系列（10KVA-20KVA）UPS
简介：
UH31族的产品是三进单出结构的高频在线式UPS，共有三个型号，额定容量分别为10KVA，15KVA和20KVA。
概述
艾默生iTrustTM系列UPS是艾默生网络能源集多年直流不间断电源和交流变频调速电源开发经验，自主开发设计的符合国际标准的交流不间断电源系统。此系列产品采用业界领先的全数字控制技术，在提供优异电气性能的同时，充分满足安规及电磁兼容标准，具有完善的智能监控及网络管理功能。它将为各行业用户提供持久的高可靠性电力保障，并成为新一代的不间断电源的标准产品。
UH31族的产品是三进单出结构的高频在线式UPS，共有三个型号，额定容量分别为10KVA，15KVA和20KVA。此结构的UPS产品在输入侧可以充分平衡三相电网负载，输出侧能直接供用户使用，是此容量范围用户的理想选择。
产品特点
1、 全数字控制，全面提高可靠性；
MTBF平均无故障时间（以美军标计算）：
10KVA—20KVA 30万小时
2、 智能化网络管理，可实现Internet/Intranet远程网络监控和1000台以上多区域UPS集中 管理；（配界面图若干，组网图若干，SNMP卡外观图，背面接口图）
