UPS系统原理

  • 格式：pdf
  • 大小：230.43 KB
  • 文档页数：16

UPS系统原理、性能介绍、选配及操作维护指南

刘 霓

摘要：本文通过对UPS工作原理及其性能参数的介绍，并针对计算机系统

的UPS应用，系统而实用地讲解了UPS电源系统的选配、安装及日常维护重点，

具有实用性强、语言简明易懂、易操作等特点。

关键词：UPS系统原理、性能介绍、UPS系统选配、操作维护指南

目录

一、UPS工作原理 ...................................................................................................................... - 2 -

1.1 UPS的两大组成 .......................................................................................................... - 2 -

1.2 UPS的运行方式 .......................................................................................................... - 3 -

二、UPS电气性能参数介绍 ...................................................................................................... - 4 -

三、UPS选配要点 ...................................................................................................................... - 5 -

3.1确定UPS的容量 .......................................................................................................... - 5 -

3.2 “离线型（Off-line）”与“在线型（On-line）” ............................................ - 6 -

3.3 UPS供电时间 .............................................................................................................. - 8 -

3.4 远程提示与监控 ......................................................................................................... - 8 -

3.5 电源管理及检测软件.................................................................................................. - 9 -

四、UPS系统安装要点 ............................................................................................................ - 10 -

4.1 安装地点的选择 ....................................................................................................... - 10 -

4.2 电线的连接要求 ....................................................................................................... - 10 -

4.3 UPS电池的安装 ........................................................................................................ - 11 -

五、UPS电源系统的使用 ........................................................................................................ - 12 -

5.1 UPS电源系统开、关机............................................................................................. - 12 -

5.2 UPS电源系统使用注意事项 ..................................................................................... - 12 -

六、UPS维护指南 .................................................................................................................... - 14 -

6.1 UPS 日常维护重点.................................................................................................... - 15 -

6.2 UPS主机维护重点..................................................................................................... - 15 -

6.3 UPS储能电池维护重点............................................................................................. - 15 -

6.4 UPS故障排查 ............................................................................................................ - 16 -

结束语 ....................................................................................................................................... - 16 - - 2 -

不间断电源（ Uninterruptible Power System），简称UPS，是

指在主电源（通常是市电）出现供应故障情况下临时向需要不间断工

作的系统连续供电的电源系统。UPS在主电源输入正常时，也可对品

质不良的电源进行稳压、稳频、抑制浪涌、滤除噪声、防雷击、净化

电源、避免高频干扰等，从而提供给使用者一个稳定纯净的电源，因

此在工业中得以广泛应用。不仅如此，UPS提供的电源还具有较高的

电压、频率稳定性好、波形失真小、噪声和干扰更优于外电网等几大

优点，是计算机系统最理想的供电方式。

一、UPS工作原理

1.1 UPS的两大组成

UPS电源系统主要分两大部分，UPS主机和储能电池（又称备用

发电机）。额定输出功率的大小取决于主机部分，通常负载功率应满

足UPS电源70％的额定功率。储能电池的容量当负载功率确定后主

要取决其后备时间的长短，通常在几分钟或几个小时不等。再长时间

可以考虑用备用发电机。 - 3 -1.2 UPS的运行方式

UPS正常运行时一般有二路输入电源，其一为主市电、其二为蓄

电池。正常情况上由主市电经由UPS主机整流稳压再经逆变后向负载

供电，当主市电中断时，由电池经逆变后向负载供电；当市电恢复时，

再转换为市电供应。另外，当UPS故障或检修需要时，UPS还可采用

旁路供电模式。

下面介绍一下UPS系统的三种运行方式：

1.2.1正常运行方式

UPS正常运行时，由市电向UPS系统供电，以380V或220V交流

电为电源，经自藕变压器后输入整流器将交流电压转换为直流电压，

再经滤波电抗器滤除直流电压的谐波，输入脉宽调制逆变器转换为交

流电压，由滤波电抗器滤除来自逆变器输出中的谐波电压，以使逆变

变压器输出端电压获得低非线性失真的正弦波，将220V、50Hz交流

电送到UPS负载。

1.2.2蓄电池供电运行方式

当系统停电或整流器输入电压超出允许范围时，UPS由蓄电池供

电，直流电经直流隔离二极管和电池扼流圈（以减少单相逆变器在电

池中产生的脉动），输入脉宽调制逆变器完成向负载供电。

1.2.3 UPS系统旁路运行方式

当UPS故障或整机需要脱离电网运行时，经旁路系统向负载供

电，如下图：

- 4 -

二、UPS电气性能参数介绍

市场上所售的UPS电源，以W或VA来标识容量。通常容量较小

的以“W”为单位来标识；超过1千瓦时，用“VA”标识。“W”与

“VA”值是有区别的。用“VA”能更准确的表示出UPS的负载容量的

匹配程度，因为决定UPS输出能力的是电流值（A）。它们之间的换算

关系可用如下公式计算出来：W = VA×功率因数

其中，功率因数在0～1之间，它表示了负载电流做的有用功（W）

的百分比。只有电热器或电灯泡等的功率因数为1。对于其他设备来

说，有一部分负载没有做功。这部分电流是谐波或电抗电流，它是负

载特性引起的。由于有这部分电流，所以“VA”值比“W”值大，“W”

可以看作是“VA”值当功率因数为1时的特例。

目前，大多数计算机设备容量用“VA”表示，有些计算机也用

“W”表示容量（如IBM），但总体而言还是用“VA”的多，所以UPS

用“VA”表示容量更能反映出和负载的匹配程度。美国APC公司生产

的所有UPS都同时提供了“W”和“VA”两种值。

一般，计算机的瓦特（W）值是它的“VA”值的60％～70％。事

合集下载

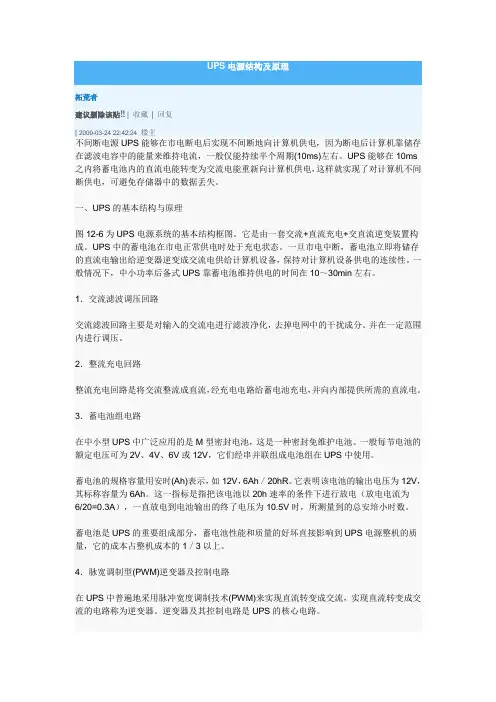

UPS电源结构及原理
