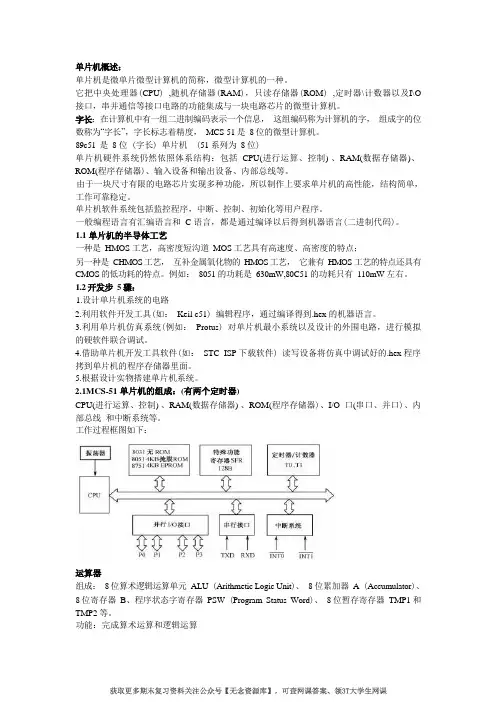

3、(10011.101)B＝1×24＋0×23＋0×22＋1×21＋1×20＋1×2－1＋0×2－2＋1×2－34、常用的ASCII码字符：0—9的ASCⅡ码30H—39H；A—Z的ASCⅡ码41H—5AH；a—z的ASCⅡ码61H—7AH。
5、十进制的15，压缩BCD码为0001 0101，非压缩BCD码为0000 0001 0000 0101。
6、正数：原，反，补相同；负数：原，反，补不同，但最高位为1。
负数: 原→反，符号位不变，尾数按位求反原→补，符号位不变，尾数按位求反+1补→原，符号位不变，尾数求反+1反→原，符号位不变，尾数求反.7、振荡周期: 也称时钟周期, 是指为单片机提供时钟脉冲信号的振荡源的周期。
单片机外接晶振的倒数，例如12MHz的晶振，时钟周期是1/12μs。
状态周期: 每个状态周期为时钟周期的 2 倍, 是振荡周期经二分频后得到的。
机器周期: 一个机器周期包含 6 个状态周期S1~S6, 也就是12 个时钟周期。
在一个机器周期内, CPU可以完成一个独立的操作。
晶振是12MHz，一个机器周期就是1μs，晶振是6MHz，机器周期是2μs。
指令周期: 它是指CPU完成一条操作所需的全部时间。
每条指令执行时间都是有一个或几个机器周期组成。
MCS - 51 系统中, 有单周期指令、双周期指令和四周期指令。
8、单片机的控制口线包括片外取指信号（片外程序存储器读）输出端，低电平有效。
通过P0口读回指令或常数。
控制的是片外程序存储器。
在访问外部程序存储器时，该信号自动产生，每个机器周期输出2个脉冲。
访问片外数据存储器时，不会有脉冲输出。
地址锁存信号。
ALE低电平时，P0口出现数据信息；ALE高电平时，P0口出现地址信息。
用下降沿锁存P0口的低8位地址到外部锁存器程序存储器选择信号。
=0时，选外部ROM，=1时，地址小于4k时，选内部ROM；地址大于4k时，选外部ROM。
RESET 复位信号：高电平复位CPU，低电平CPU工作复位后，各个寄存器的状态如图所示。
9、数据存储器的容量小，仅256B。
程序存储器容量大，为64KB。
10、8051 / 8751内部有4KB 的ROM / EPROM，地址：0000H ~ 0FFFH。
52 子系列内部有8KB 的ROM / EPROM，地址：0000H ~ 1FFFH。
11、内部数据存储器RAM ，地址:00H ~ FFH，在共256个字节的片内RAM中，00H~1FH单元是通用寄存器区，20H~2FH单元是位寻址区，30H~0FFH单元是供用户使用的一般RAM区。
通用寄存器区（00H~1FH）：包括R0~R7位寻址区（20H~2FH）：可以直接或者间接寻址。
对于51系列，数据存储器只有00H~7FH的片内RAM和SFR结构，SFR结构从80H~FFH，而52系列，80H~FFH既包括片内RAM，又包括SFR。
因此，51系列片内RAM共128B，52系列片内RAM共256B。
52系列的片内RAM只能通过间接寻址方式进行访问，SFR只能通过直接寻址方式访问。
12、8051单片机复位时，堆栈指针SP指向07H 单元。
51的栈区不是固定的，为避开工作寄存器区、位寻址区，用户堆栈一般设置在30H ~ 7FH 之间。
13、堆栈指针SP字长为8位，它的设立是为了中断操作和子程序的调用而用于保存返回地址的，也就是常说的断点保护和现场保护。
该指针在SFR中。
数据压入堆栈时，SP自动加1；数据弹出堆栈时，SP自动减1。
14、数据指针DPTR是16位，可按DPH和DPL两个8位寄存器来使用。
15、程序计数器PC是16位专用寄存器，寻址范围64KB。
通电时自动复位，运行时可手动复位，复位后，PC的内容自动清零。
PC用来存放下一条指令地址。
CPU取指令时，将PC内容经地址总线送到程序存储器，从该地址单元取回指令，译码并执行；同时，PC自动加1。
16、MOVX A，@DPTR；将外部RAM中地址为@DPTR的单元内容读到A中。
17、MOVX @DPTR，A；将A中的内容写到外部RAM中地址为＠DPTR的单元。
18、MOVC A，A+ @DPTR；采用基址+变址的方法读程序存储器内的表格常数。
19、对外部RAM产生读写操作：MOVX A，@Ri；MOVX A，@DPTRi（读操作）；MOVX @Ri，A；MOVX @DPTRi ，A（写操作）20、直接寻址：直接使用数所在单元的地址找到了操作数，所以称这种方法为直接寻址。
22、直接寻址：MOV 20H，A。
把源操作数指定的内容送入由直接地址指出的片内存储单元。
23、间接寻址：MOV @R0，A。
把源操作数指定的内容送入以R0或R1为地址指针的片内存储单元中。
24、累加器A与片外RAM之间的数据传递类指令(4条)：MOVX A，@Ri；MOVX @Ri，AMOVX A，@DPTRMOVX @DPTR，A25、在51中，与外部存储器RAM打交道的只可以是A累加器。
所有需要送入外部RAM的数据必需要通过A送去，而所有要读入的外部RAM中的数据也必需通过A读入。
可以看出内部RAM间可以直接进行数据的传递，而外部则不行。
比如，要将外部RAM中某一单元（设为0100H单元的数据）送入另一个单元（设为0200H单元），也必须先将0100H单元中的内容读入A，然后再送到0200H单元中去。
例：将外部RAM中100H单元中的内容送入外部RAM中200H单元中。
MOV DPTR，#0100HMOVX A，@DPTRMOV DPTR，#0200HMOVX @DPTR，A26、读程序存储器指令（2条）：MOVC A，@A+DPTRMOVC A，@A+PC将ROM中的数送入A中，本组指令也被称为查表指令。
27、交换指令（5条）：MOV R6，#29H ；R6=29H，A原来是34HXCH A，R6 ；A=29H,R6=34HSWAP A ；A=92HXCH A，R6 ；A=34H,R6=92HXCHD A，@R0 ；A=36H,(R0)=54H (设原来R0指向的单元的内容为56H)28、RL相当于乘以2；RR相当于除以229、无条件转移类指令（4条）短转移类指令：AJMP addr11长转移类指令：LJMP addr16相对转移指令：SJMP rel间接转移指令：JMP @A+DPTR转移范围：AJMP：2KB；LJMP：64KB；SJMP：-128~+127。
原则上，所有用SJMP或AJMP的地方都可以用LJMP来替代。
30、JZ rel ；如果A=0，则转移，否则顺序执行。
转移到相对于当前PC值的8位移量的地址去。
即：新的PC值=当前PC+偏移量rel31、空操作指令（1条）：NOP空操作，停一个周期，一般用作短时间的延时。
32、51单片机有32根输入输出线，组成4个8位并行输入输出接口，分别为P0、P1、P2、P3口。
每个接口都由锁存器、输出驱动器和输入缓冲器组成。
作为普通接口时，P0口无上拉电阻。
作为输入时，要先置1，输出1时，本质上是开关，输出0时，开关闭合。
33、在具有片外扩展存储器的系统中，P2口作为高8位地址线，P0口作为地址线和双向数据总线的低8位。
P3口的第二功能是中断定时通信扩展。
34、TCON的中断标志位，可位寻址。
IT0（TCON.0），外部中断0触发方式控制位。
当IT0=0时，为电平触发方式（低电平）。
当IT0=1时，为边沿触发方式（下降沿有效）。
IE0（TCON.1），外部中断0中断请求标志位。
当INT0出现中断请求信号（低电平或脉冲下降沿），硬件自动将IE0置1，产生中断请求。
IT1（TCON.2），外部中断1触发方式控制位。
功能与IT0相同。
IE1（TCON.3），外部中断1中断请求标志位。
功能与IE0相同。
TF0（TCON.5），定时/计数器T0溢出中断请求标志位。
TF1（TCON.7），定时/计数器T1溢出中断请求标志位。
TR0定时器/计数器T0的启动位。
TR1定时计数器T1的启动位。
35、SCON（98H）的中断标志RI（SCON.0），串行口接收中断标志位。
当允许串行口接收数据时，每接收完一个串行帧，由硬件置位RI。
CPU响应中断时，不能自动清除RI，RI必须由软件清除。
TI（SCON.1），串行口发送中断标志位。
当CPU将一个发送数据写入串行口发送缓冲器时，就启动了发送过程。
每发送完一个串行帧，由硬件置位TI。
TI必须由软件清除。
36、中断允许控制IEEX0(IE.0)，外部中断0允许位；EX0=1，允许外部中断0。
ET0(IE.1)，定时/计数器T0中断允许位；ET0=1，允许T0中断。
EX1(IE.2)，外部中断1允许位；EX1=1，允许外部中断1。
ET1(IE.3)，定时/计数器T1中断允许位；ET1=1，允许T1中断。
ES（IE.4)，串行口中断允许位；ES=1，允许串行接口中断。
EA (IE.7)，CPU中断允许（总允许）位。
EA=1，CPU开放中断。
37、中断优先级控制IPPX0（IP.0），外部中断0优先级设定位；PT0（IP.1），定时/计数器T0优先级设定位；PX1（IP.2），外部中断1优先级设定位；PT1（IP.3），定时/计数器T1优先级设定位；PS （IP.4），串行口优先级设定位；PT2 (IP.5) ，定时/计数器T2优先级设定位。
置1和置0可以设定方式。
例：设置52单片机的4个中断源,使其处理的优先顺序为T1，INT1，INT0，T0。
IPH = 08H;0000 1000;PT1IP = 04H;0000 0100;PX1INT0的自然优先级高于T0。
自然优先级顺序（高到低）：外部中断0、定时器0、外部中断1、定时器1、串行接口中断、定时器2。
38、39、中断请求标志位的清除方式：定时器/计数器T0和定时器/计数器T1的溢出中断标志由TF0和TF1产生。
当产生定时器中断时，进入中断服务程序之后由片内硬件清除标志位。
如果用查询方式编写定时或计数溢出后的处理程序，必须用软件对TF0或TF1清零。
外部中断0和外部中断1在选择为边沿触发方式时，进入中断服务程序后由片内硬件清零，当触发方式为电平触发时，需用户软件清除中断标志。
40、定时/计数器的实质是加1计数器（16位），由高8位和低8位两个寄存器组成。
TMOD是定时/计数器的工作方式寄存器，确定工作方式和功能；TCON是控制寄存器，控制T0、T1的启动和停止及设置溢出标志。
下面是TMOD，TCON已在上面介绍。
41、工作方式寄存器TMOD（89H，不支持位寻址）工作方式寄存器TMOD用于设置定时/计数器的工作方式，低四位用于T0，高四位用于T1。
