数字电压表ICL7106-7107的应用

士20QH1V彌的数字「证我头ICL7107数字电压表的几种常用的应用电路上传者：jackwang浏览次数:1188数字电压茨（数宁面板农）是当前电子、电工.仪器.仪茨和测员簇域人瑕使用的一种基本测址匸具有关数字电压表的书篦和应用已经非帘誓及了。

这里展示的一份由ICL7106 A/D转换电路组成的数字电压茨（数字面板茨）电路.就足一款最通用和嚴基本的电路。

与ICL7106相似的是ICL7107・呛者使用LCD液品显示.后者则足驰动LED数码管作为品示.除此之外•苛者的应用基本足相通的.电路图中.仅仅使用一只DC9V电池•数字电压表就可以正常使用了。

按照图示的元器件数值•该茨头議程范用是±200・0mV°当需要测fit ±200mV的电压时.信号从V・IN端输入•当需要测fit ±200mA的电流时.信号从A-IN端输入・不需耍加接任何转换开关.就町以得到两种测扯内容。

也有许多场合.希望数7电压衣（数宁面板茨）的址程人一些.那么.只需耍更改2只元器件的数值.就”以实现就程为±2.000V 了。

更改的元器件具体位置和数值见卜图的28和29两只引脚：基本量程为土 2.000V 的图示字面板茨）Z 后.按照卜面的图示•给它配圧一组分涛电阻.就吋以实现务fit 程数？电流箒分档从±200uA 到±20A °但 足塑注总：在使用20A 人电流档的时候.不能再冇开关来切换眾程•应该号门配且一只测吸插孔•以防烧毁切换开关。

1000mVVref+473 470K6521098224数字•表头在有了一只数字电压表（数与多扯程电流表对应的是经常需要使用多最程电压表.按照卜图配览-组分压电阻.就町以那到址程从±200・0mV 至±1000V 的多母程电压茨。

200uA—多倾电流表900RT 20mAVref十~W —IhT CAT B D F■ 100mV36 35 32 31 30 29 28 2700R200mA2A0.09K20A0.0 Ik测址电阻与测就电流或者电压一样觅耍.俗称''三刖表”.利用数字电压表做成的多扯程电阻表•采用的AT 比例法"测fit.因此. 它比起描针万用表的电阻测fit 来具有非常准确的粘度.而且耗电很小•卜图示中所配理的一组电阻就叫"基准电阻"・就是通过 切换各个接点得到不同的基准电阻值.再由Vref 电压与被测电阻上得到的Vin 电压进行"比例谀数"•当Vref = Vin 时. 显示就是Vin/Vref*lOOO=lOOO •按照需要点壳屏毎上的小数点.就对以言接读岀被测电阴的阻值来了。

数字电压表电路ICL7107ICL7107.7106pdf资料下载ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。

1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。

也可以把芯片的缺口朝左放置，左下角也就是第一脚了。

许多厂家会在第一脚旁边打上一个小圆点作为标记。

知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。

（1 脚与 40 脚遥遥相对）。

2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。

第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在 －3V 至 －5V 都认为正常，但是不能是正电压，也不能是零电压。

芯片第 31 引脚是信号输入引脚，可以输入 ±199.9mV 的电压。

在一开始，可以把它接地，造成“0”信号输入，以方便测试。

3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。

芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。

4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。

－－ 本文不讨论特殊要求应用。

5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个 +5V 供电就可以解决问题。

比较常用的方法是利用 ICL7660 或者 NE555 等电路来得到，这样需要增加硬件成本。

我们常用一只 NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为 2.4V － 2.8V 为最好。

(1) 31/2位双积分型A/D转换器ICL7107功能与特点① ICL7107是31/2位双积分型A/D转换器，属于CMoS大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1 个字。

②能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。

③在芯片内部从V+与COM之间有一个稳定性很高的2.8V基准电源，通过电阻分压器可获得所需的基准电压VREF 。

④能通过内部的模拟开关实现自动调零和自动极性显示功能。

⑤输入阻抗高，对输入信号无衰减作用。

⑥整机组装方便，无需外加有源器件，配上电阻、电容和LED共阳极数码管，就能构成一只直流数字电压表头。

⑦噪音低，温漂小，具有良好的可靠性，寿命长。

⑧芯片本身功耗小于15mw（不包括LED）。

⑨不设有一专门的小数点驱动信号。

使用时可将LED共阳极数数码管公共阳极接V+.⑩可以方便的进行功能检查。

图1 ICL7107的引脚图及典型电路。

(2) ICL7107引脚功能及主要电气参数V＋和V-分别为电源的正极和负极，au-gu,aT-gT,aH-gH：分别为个位、十位、百位笔画的驱动信号，依次接个位、十位、百位LED显示器的相应笔画电极。

Bck：千位笔画驱动信号。

接千位LEO显示器的相应的笔画电极。

PM：液晶显示器背面公共电极的驱动端，简称背电极。

Oscl-OSc3 ：时钟振荡器的引出端，外接阻容或石英晶体组成的振荡器。

第38脚至第40脚电容量的选择是根据下列公式来决定：Fosl = 0.45/RCCOM ：模拟信号公共端，简称“模拟地”，使用时一般与输入信号的负端以及基准电压的负极相连。

TEST ：测试端，该端经过500欧姆电阻接至逻辑电路的公共地，故也称“逻辑地”或“数字地”。

VREF＋VREF- ：基准电压正负端。

CREF：外接基准电容端。

INT：27是一个积分电容器，必须选择温度系数小不致使积分器的输入电压产生漂移现象的元件IN＋和IN- ：模拟量输入端，分别接输入信号的正端和负端。

ICL7107 安装电压表头时的一些要点：按照测量＝±199.9mV 来说明。

1.辨认引脚：芯片的第一脚，是正放芯片，面对型号字符，然后，在芯片的左下方为第一脚。

也可以把芯片的缺口朝左放置，左下角也就是第一脚了。

许多厂家会在第一脚旁边打上一个小圆点作为标记。

知道了第一脚之后，按照反时针方向去走，依次是第 2 至第 40 引脚。

（1 脚与 40 脚遥遥相对）。

2.牢记关键点的电压：芯片第一脚是供电，正确电压是 DC5V 。

第 36 脚是基准电压，正确数值是 100mV，第 26 引脚是负电源引脚，正确电压数值是负的，在－3V 至－5V 都认为正常，但是不能是正电压，也不能是零电压。

芯片第 31 引脚是信号输入引脚，可以输入±199.9mV 的电压。

在一开始，可以把它接地，造成“0”信号输入，以方便测试。

3.注意芯片 27,28,29 引脚的元件数值，它们是 0.22uF,47K,0.47uF 阻容网络，这三个元件属于芯片工作的积分网络，不能使用磁片电容。

芯片的 33 和 34 脚接的 104 电容也不能使用磁片电容。

4.注意接地引脚：芯片的电源地是 21 脚，模拟地是 32 脚，信号地是 30 脚，基准地是 35 脚，通常使用情况下，这 4 个引脚都接地，在一些有特殊要求的应用中（例如测量电阻或者比例测量），30 脚或 35 脚就可能不接地而是按照需要接到其他电压上。

－－本文不讨论特殊要求应用。

5.负电压产生电路：负电压电源可以从电路外部直接使用 7905 等芯片来提供，但是这要求供电需要正负电源，通常采用简单方法，利用一个 +5V 供电就可以解决问题。

比较常用的方法是利用 ICL7660 或者 NE555 等电路来得到，这样需要增加硬件成本。

我们常用一只 NPN 三极管，两只电阻，一个电感来进行信号放大，把芯片 38 脚的振荡信号串接一个 20K －56K 的电阻连接到三极管“B”极，在三极管“C”极串接一个电阻（为了保护）和一个电感（提高交流放大倍数），在正常工作时，三极管的“C”极电压为 2.4V － 2.8V 为最好。

ICL7107在数显稳压电源中的应用（多款LM317应用电路方案）描述一、数显稳压电源原理元件参数：B：220V/25V、150WD0：50V、6A全桥C1：4700μF/50VC2：0.1μFR1：1KLED1：普通发光管D1、D2：1N4001D3：1N4007R2：240ΩR3：4.7KV1：2N3055R4：200Ω、5WD4：1N4001原理图见图1。

220V交流电经变压器变压、整流、滤波后变为30V直流电压，再经LM317三端可调稳压器使电压处于1.25～30V 间某一值，经D3、V1后，电压变为0.05～28.8V间某值;其中R1为LED1限流电阻。

D1、D2用来保护LM317。

V1为2N3055，是功率用低频大功率三极管，最大电流为15A，最大功率115W，最大输入电压60V，工作温度为20℃～70℃。

数字显示电路采用外围元件极少的CMOS集成电路ICL7107为核心元件。

二、ICL7107介绍ICL7107内部结构及工作原理ICL7107工作支持元件最少为5个电容器、4个电阻器、1个电位器以及显示器，加上±5V电源，ICL7107就变成一个完整的3位半数字电压表。

ICL7107内部包括模拟电路和数字电路两大部分，二者是互相联系的。

ICL7107用双积分的方法实现A/D转换。

一方面由控制逻辑产生控制信号，按规定时序将多路模拟开关接通或断开，保证A/D转换正常进行;另一方面模拟电路中的比较器输出信号又控制着数字电路的工作状态和显示结果，如图2所示。

为了使ICL7107电路正常工作，还必须正确选择外部条件。

1.积分电阻RINT。

为保证ICL7107在输入电压范围内线性工作，外接的积分电阻要选择得足够大，可由式RINT=VFS/IINT决定VFS为满度电压（即200mV），IINT为积分电流（一般为4μA），故这里选RINT为50KΩ左右。

2.积分电容CINT。

CINT的取值主要决定于A/D转换器的额定转换速率和积分器额定积分电流，以积分输出不饱和为原则。

ICL7107数字电压表电路ICL7107是一块应用非常广泛的集成电路是一块应用非常广泛的集成电路。

它包含31/2位数字A/D 转换器转换器，，可直接驱动LED 数码管数码管，，内部设有参考电压内部设有参考电压、、独立模拟开关独立模拟开关、、逻辑控制逻辑控制、、显示驱动驱动、、自动调零功能等自动调零功能等。

这里我们介绍一种她的典型应用电路这里我们介绍一种她的典型应用电路――――――数字电压表数字电压表的制作的制作。

其电路如附图其电路如附图。

制作时制作时，，数字显示用的数码管为共阳型数字显示用的数码管为共阳型，，2K 可调电阻最好选用多圈电阻可调电阻最好选用多圈电阻，，分压电阻选用误差较小的金属膜电阻分压电阻选用误差较小的金属膜电阻，，其它器件选用正品即可其它器件选用正品即可。

该电路稍加改造，还可演变出很多电路还可演变出很多电路，，如数显电流表如数显电流表、、数显温度计等数显温度计等。

ICL7107安装电压表头时的一些要点表头时的一些要点：：按照测量按照测量＝＝±199.9mV 来说明来说明。

1.1.辨认引脚辨认引脚辨认引脚：：芯片的第一脚芯片的第一脚，，是正放芯片是正放芯片，，面对型号字符面对型号字符，，然后然后，，在芯片的左下方为第一脚的左下方为第一脚。

也可以把芯片的缺口朝左放置也可以把芯片的缺口朝左放置，，左下角也就是第一脚了左下角也就是第一脚了。

许多厂家会在第一脚旁边打上一个小圆点作为标记许多厂家会在第一脚旁边打上一个小圆点作为标记。

知道了第一脚之后知道了第一脚之后，，按照反时针方向去走反时针方向去走，，依次是第2至第40引脚引脚。

（1脚与40脚遥遥相对脚遥遥相对））。

2.2.牢记关键点的电压牢记关键点的电压牢记关键点的电压：：芯片第一脚是供电芯片第一脚是供电，，正确电压是DC5V 。

第36脚是基准电压基准电压，，正确数值是100mV 100mV，，第26引脚是负电源引脚引脚是负电源引脚，，正确电压数值是负的，在－3V 至－5V 都认为正常都认为正常，，但是不能是正电压但是不能是正电压，，也不能是零电压也不能是零电压。

西安电子科技大学长安学院课程设计设计题目：数字电压表的仿真与设计学院：长安学院系别：电子工程专业：电子科学与技术：班级：06521学号：06521002姓名：***指导老师：王勇目录一. 摘要 (2)二.课程设计任务与要求 (2)2.1设计目的 (2)2.2设计要求 (2)三.总体设计思路 (3)3.1方案选择 (3)3.2系统框图 (3)四.课程设计框图及工作原理 (4)4.1 工作原理 (4)4.2 ICL7107的工作原理 (5)4.3 ICL7107 安装电压表头时的一些要点 (8)4.4 关于多量程电路部分 (10)五.电路设计与仿真 (12)六.系统调试及结果分析 (13)6.1调试仪器 (13)6.2 调试方法 (13)6.3 测试结果分析 (13)6.4 硬件实物图 (13)七.元器件清单 (14)八.设计心得体会 (14)九.参考文献 (14)一.摘要数字电压表（Digital Voltmeter）简称DVM，它是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。

目前，由各种单片A/D 转换器构成的数字电压表，已被广泛用于电子及电工测量、工业自动化仪表、自动测试系统等领域，显示出强大的生命力。

与此同时，由DVM扩展而成的各种通用及专用数字仪器仪表，也把电量及非电量测量技术提高到崭新水平。

本章重点介绍单片A/D 转换器以及由它们构成各种新型数字电压表的工作原理。

数字电压表具有以下九大特点：1. 显示清晰直观，读数准确2. 准确度高3. 分辨率高4. 测量范围宽5. 扩展能力强6. 测量速率快7．输入阻抗高8. 集成度高，微功耗9. 抗干扰能力强二.课程设计任务与要求2.1、设计目的1、了解双积分式A/D转换器的工作原理2、熟悉A/D转换器ICL7107的性能及其引脚功能3、掌握用ICL7107构成直流数字电压表的方法2.2、设计要求1、设计一个数字电压表电路。

7106数字电压表表头介绍数字电压表(数字面板表)是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具有关数字电压表的书籍和应用已经非常普及了。

这里展示一份由 ICL7106 A/D 转换电路组成的数字电压表(数字面板表)电路，就是一款最通用和最基本的电路。

与 ICL7106 相似的是 ICL7107 ，前者使用 LCD 液晶显示，后者则是驱动 LED 数码管作为显示，除此之外，两者的应用基本是相通的。

图中，仅仅使用一只 DC9V 电池，数字电压表就可以正常使用了。

按照图示的元器件数值，该表头量程范围是±200.0mV。

当需要测量±200mV 的电压时信号从 V-IN 端输入，当需要测量±200mA 的电流时，信号从 A-IN 端输入，不需要加接任何转换开关，就可以得到两种测量内容。

有许多场合，希望数字电压表(数字面板表)的量程大一些，那么，只需要更改 2 只元器件的数值，就可以实现量程.000V 了。

更改的元器件具体位置和数值见下图的 28 和 29 两只引脚：在有了一只数字电压表(数字面板表)之后，按照下面的图示，给它配置一组分流电阻，就可以实现多量程数字电流表，分档从±200uA 到±20A 。

但是要意：在使用 20A 大电流档的时候，不能再有开关来切换量程，应该专门配置一只测量插孔，以防烧毁切换开关。

与多量程电流表对应的是经常需要使用多量程电压表，按照下图配置一组分压电阻，就可以得到量程从±200.0mV 至±1000V 的多量程电压表。

测量电阻与测量电流或者电压一样重要，俗称“三用表”，利用数字电压表做成的多量程电阻表，采用的是“比例法”测量，因此，它比起指针万用表的电测量来具有非常准确的精度，而且耗电很小，下图示中所配置的一组电阻就叫“基准电阻”，就是通过切换各个接点得到不同的基准电阻值，再由 Vref 与被测电阻上得到的 Vin 电压进行“比例读数”，当 Vref ＝ Vin 时，显示就是 Vin/Vref*1000=1000 ，按照需要点亮屏幕上的小数点，就可以直接读测电阻的阻值来了。

电子技术课程设计课题：音响放大器的设计与制作专业班级：自动化10-1BF****: **学号: ***********指导老师: 邓己媛杨宣兵日期： 2011年12月目录一．设计任务书（设计课题、功能要求） (3)二．实验仪器 (3)三．设计框图及整机概述 (4)四．各单元电路的设计方案及原理说明 (4)1.电源滤波电路 (5)2.测试电源接入端电路 (6)3.测试端口输入保护电路 (7)4.ICL7107外接显示电路及其输出电路 (8)5.数码管的显示电路 (9)6.小数点驱动电路 (11)五．调试过程、参数测试及结果分析 (11)1.调试过程： (11)2.参数测试： (12)3.结果及其分析： (12)六．设计、安装及调试中的体会 (13)七．对本次课程设计的意见及建议 (13)八．参考文献 (13)九．附录 (14)附录A音响放大器原理图 (15)附录B PCB板图 (16)附录C 音响放大器实物图 (17)附录D 元器件清单 (17)一．设计任务书（设计课题、功能要求）该课程设计的主要任务是要求我们自己利用ICL7107及电阻电容去设计一个三位半的数字电压表，能够实现200mv、2v、20v、200v、1000v五个不同档位的电压测量。

整个过程以下环节：画原理图，PCB布局，电路版的打印及制作，打孔，焊锡元器件，调试，误差分析等。

整个过程要求我们先学会Altium Designer Release 10或者Altium Designer Release 6.9或者protel 99se等软件将原理图画出来及PCB的布局连线；其次制作PCB板时时要求我们掌握如何去打印PCB图，让我们知道了电路板上的铜线是怎么布上去的；然后在锡焊元器件的时候从很大一部分考验了我们锡焊的功底，同时又锻炼了我们的锡焊能力，提高了我们对锡焊能力培养的重视；最后在调试和误差分析的时候，让我知道在做电子类的产品的时候，并不是所有的理论在实践中都管用，让我们知道了理论和实践之间还是有很大的距离，提醒我们实践出真知，只有通过实践我们才可以更好的掌握和理解书本上理论。

ICL7107数字电压表的几种常用的应用电路上传者：jackwang浏览次数:1188数字电压表(数字面板表)是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具有关数字电压表的书籍和应用已经非常普及了。

这里展示的一份由ICL7106 A/D 转换电路组成的数字电压表(数字面板表)电路，就是一款最通用和最基本的电路。

与ICL7106 相似的是ICL7107 ，前者使用LCD 液晶显示，后者则是驱动LED 数码管作为显示，除此之外，两者的应用基本是相通的。

电路图中，仅仅使用一只DC9V 电池，数字电压表就可以正常使用了。

按照图示的元器件数值，该表头量程范围是±200.0mV。

当需要测量±200mV 的电压时，信号从V-IN 端输入，当需要测量±200mA 的电流时，信号从A-IN 端输入，不需要加接任何转换开关，就可以得到两种测量内容。

也有许多场合，希望数字电压表(数字面板表)的量程大一些，那么，只需要更改2 只元器件的数值，就可以实现量程为±2.000V 了。

更改的元器件具体位置和数值见下图的28 和29 两只引脚：在有了一只数字电压表(数字面板表)之后，按照下面的图示，给它配置一组分流电阻，就可以实现多量程数字电流表，分档从±200uA 到±20A 。

但是要注意：在使用20A 大电流档的时候，不能再有开关来切换量程，应该专门配置一只测量插孔，以防烧毁切换开关。

与多量程电流表对应的是经常需要使用多量程电压表，按照下图配置一组分压电阻，就可以得到量程从±200.0mV 至±1000V 的多量程电压表。

测量电阻与测量电流或者电压一样重要，俗称“三用表”，利用数字电压表做成的多量程电阻表，采用的是“比例法”测量，因此，它比起指针万用表的电阻测量来具有非常准确的精度，而且耗电很小，下图示中所配置的一组电阻就叫“基准电阻”，就是通过切换各个接点得到不同的基准电阻值，再由Vref 电压与被测电阻上得到的Vin 电压进行“比例读数”，当Vref ＝Vin 时，显示就是Vin/Vref*1000=1000 ，按照需要点亮屏幕上的小数点，就可以直接读出被测电阻的阻值来了。

(1) 31/2位双积分型A/D转换器ICL7107功能与特点① ICL7107是31/2位双积分型A/D转换器，属于CMoS大规模集成电路，它的最大显示值为士1999，最小分辨率为100uV，转换精度为0.05士1 个字。

②能直接驱动共阳极LED数码管，不需要另加驱动器件，使整机线路简化，采用士5V两组电源供电，并将第21脚的GND接第30脚的IN 。

③在芯片内部从V+与COM之间有一个稳定性很高的2.8V基准电源，通过电阻分压器可获得所需的基准电压VREF 。

④能通过内部的模拟开关实现自动调零和自动极性显示功能。

⑤输入阻抗高，对输入信号无衰减作用。

⑥整机组装方便，无需外加有源器件，配上电阻、电容和LED共阳极数码管，就能构成一只直流数字电压表头。

⑦噪音低，温漂小，具有良好的可靠性，寿命长。

⑧芯片本身功耗小于15mw（不包括LED）。

⑨不设有一专门的小数点驱动信号。

使用时可将LED共阳极数数码管公共阳极接V+.⑩可以方便的进行功能检查。

图1 ICL7107的引脚图及典型电路。

(2) ICL7107引脚功能及主要电气参数V＋和V-分别为电源的正极和负极，au-gu,aT-gT,aH-gH：分别为个位、十位、百位笔画的驱动信号，依次接个位、十位、百位LED显示器的相应笔画电极。

Bck：千位笔画驱动信号。

接千位LEO显示器的相应的笔画电极。

PM：液晶显示器背面公共电极的驱动端，简称背电极。

Oscl-OSc3 ：时钟振荡器的引出端，外接阻容或石英晶体组成的振荡器。

第38脚至第40脚电容量的选择是根据下列公式来决定：Fosl = 0.45/RCCOM ：模拟信号公共端，简称“模拟地”，使用时一般与输入信号的负端以及基准电压的负极相连。

TEST ：测试端，该端经过500欧姆电阻接至逻辑电路的公共地，故也称“逻辑地”或“数字地”。

VREF＋VREF- ：基准电压正负端。

CREF：外接基准电容端。

INT：27是一个积分电容器，必须选择温度系数小不致使积分器的输入电压产生漂移现象的元件IN＋和IN- ：模拟量输入端，分别接输入信号的正端和负端。

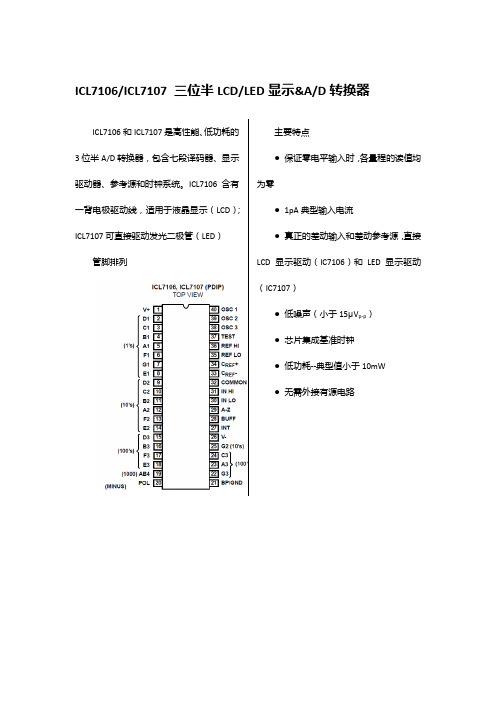

ICL7106/ICL7107 三位半LCD/LED显示&A/D转换器ICL7106和ICL7107是高性能、低功耗的3位半A/D转换器，包含七段译码器、显示驱动器、参考源和时钟系统。

ICL7106含有一背电极驱动线，适用于液晶显示（LCD）；ICL7107可直接驱动发光二极管（LED）管脚排列主要特点●保证零电平输入时，各量程的读值均为零●1pA典型输入电流●真正的差动输入和差动参考源，直接LCD显示驱动（IC7106）和LED显示驱动（IC7107）●低噪声（小于15μV p-p）●芯片集成基准时钟●低功耗--典型值小于10mW●无需外接有源电路极限参数（最大额定值）除非特别说明，T amb=25℃注1：输入电压允许超过电源电压，但输入电流必须限制在±100μA 注2：电路安装在实验板上，在自由流通空气中测试ΦJA电气参数（除非特别说明，ICL7106和ICL7107均在环境温度T amb=25℃，时钟频率F clock=48Khz条件下测试。

ICL7107的测试图见图2，所有元件管脚均焊接在PCB上）注3：设计保证，不作批生产测试注4：背电极驱动信号相位与不显示的字符段一致，与要显示的字符段成180°的相位，频率为20倍的转换频率，平均直流电压小于50mV应用参数选用参考ICL7107显示：LED 类型：未编码的共阳LED数码管功能说明1.模拟部分图3表示ICL7106和ICL7107的模拟部分。

每个测量周期分为三个阶段，它们分别是1）自动校零阶段（A～Z）2）信号积分阶段（INT）3）反向积分阶段（DE）2.自动校零阶段在自动校零阶段做三件事。

①内部高端输入和低端输入与外部管脚脱开，在内部与模拟公共管脚短接。

②参考电容充电到参考电压值。

③围绕整个系统形成一个闭合回路，对自动校零电容C AZ充电，补偿缓冲放大器、积分器和比较器的失调电压。

由于比较器包含在回路中，因此自动校零的精度仅受限于系统噪声。

数字电压表(数字面板表)是当前电子、电工、仪器、仪表和测量领域大量使用的一种基本测量工具有关数字电压表的书籍和应用已经非常普及了。

这里展示的一份由ICL7106 A/D 转换电路组成的数字电压表(数字面板表)电路，就是一款最通用和最基本的电路。

与ICL7106 相似的是ICL7107 ，前者使用LCD 液晶显示，后者则是驱动LED 数码管作为显示，除此之外，两者的应用基本是相通的。

电路图中，仅仅使用一只DC9V 电池，数字电压表就可以正常使用了。

按照图示的元器件数值，该表头量程范围是±200.0mV。

当需要测量±200mV 的电压时，信号从V-IN 端输入，当需要测量±200mA 的电流时，信号从A-IN 端输入，不需要加接任何转换开关，就可以得到两种测量内容。

也有许多场合，希望数字电压表(数字面板表)的量程大一些，那么，只需要更改2 只元器件的数值，就可以实现量程为±2.000V 了。

更改的元器件具体位置和数值见下图的28 和29 两只引脚：在有了一只数字电压表(数字面板表)之后，按照下面的图示，给它配置一组分流电阻，就可以实现多量程数字电流表，分档从±200uA 到±20A 。

但是要注意：在使用20A 大电流档的时候，不能再有开关来切换量程，应该专门配置一只测量插孔，以防烧毁切换开关。

与多量程电流表对应的是经常需要使用多量程电压表，按照下图配置一组分压电阻，就可以得到量程从±200.0mV 至±1000V 的多量程电压表。

测量电阻与测量电流或者电压一样重要，俗称“三用表”，利用数字电压表做成的多量程电阻表，采用的是“比例法”测量，因此，它比起指针万用表的电阻测量来具有非常准确的精度，而且耗电很小，下图示中所配置的一组电阻就叫“基准电阻”，就是通过切换各个接点得到不同的基准电阻值，再由Vref 电压与被测电阻上得到的Vin 电压进行“比例读数”，当Vref ＝Vin 时，显示就是Vin/Vref*1000=1000 ，按照需要点亮屏幕上的小数点，就可以直接读出被测电阻的阻值来了。
