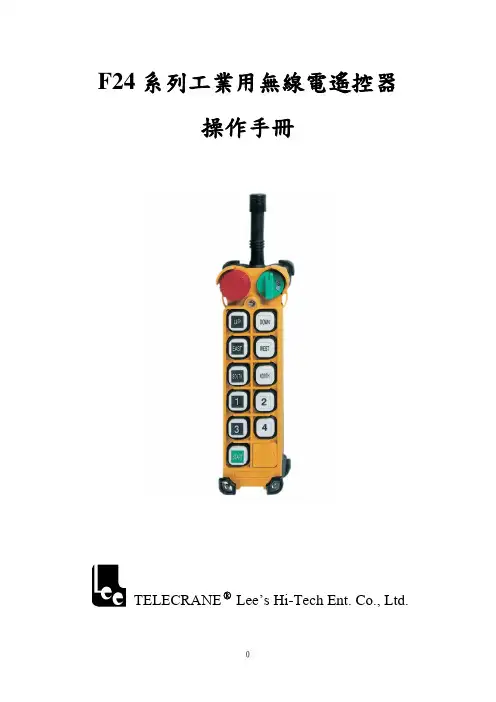

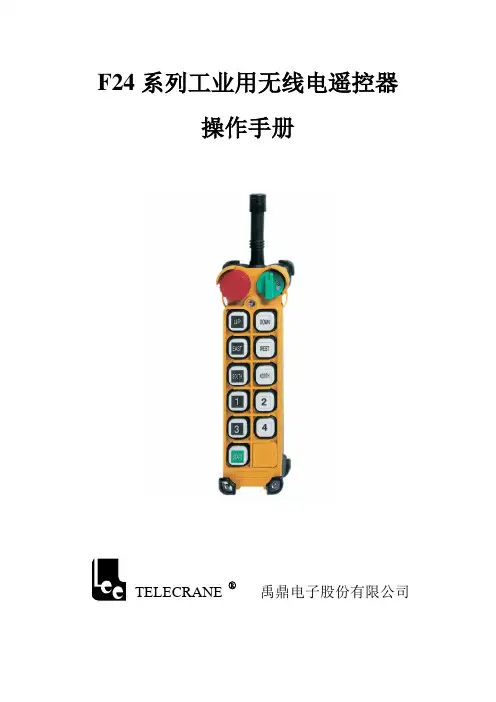

F24系列工业用无线电遥控器
操作手册
®
TELECRANE 禹鼎电子股份有限公司

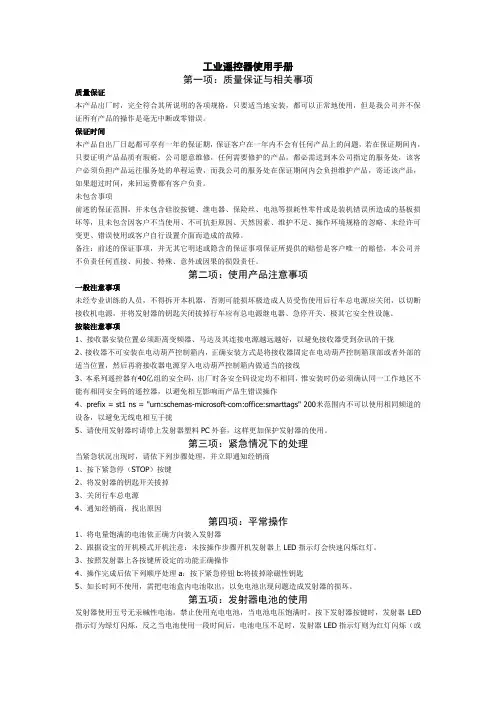

保固
质量保证
禹鼎公司保证本产品出厂时，完全符合其所公布之各项规格，只要适当地安装,都可以正常使用，但是禹鼎公司并不保证本产品的操作是亳无中断或零错误。保证期间本产品自出厂日起享有一年的保固期，保证客户在一年内不会有任何产品上的问题，若在保固期间内，只要证明产品质量有瑕疵，禹鼎公司愿意维修。任何需要修护的产品都必需送往禹鼎公司指定的服务处,该客户必须负担产品运往服务处的单程运费，而禹鼎公司的服务处在保证期间内将会负担回程费用，寄还该产品。
未包含事项
前述的保证范围,并未包含按键、继电器、保险丝、电池等损耗性零件或是装机错误所造成的基板损坏等,且未包含因客户不当使用、维修不足、操作环境规格的忽略、未经许可的变更、错误的使用或客户自行设置接口而造成之故障。
备注
◎前述之保证事项,并无其它明述或隐含的保固事项。
◎保固所提供的赔偿是客户唯一的赔偿,禹鼎公司并不负任何直接、间接、特殊、意外或因果的损毁责任。
注意事项
一般注意事项
◎未经专业训练之人员，不得拆开本机器，否则可能损坏。
◎使用后天车总电源应关闭,以切断接收机电源，并将发射器之钥匙开关拔除。
◎天车应有总电源继电器、极限开关,及其它安全性设施。
安装注意事项(一)
接收机安装位置必须远离变频器、马达及其连接电缆越远越好,以避免接收机受到噪声之干扰。
安装注意事项(二)
接收机不可安装于电控箱内,正确之安装方式是将接收机固定于电控箱顶部(或外部)之适当位置，然后再将接收机输出电缆穿入电控箱内做适当之接线。
紧急状况之处理
当紧急状况出现时,请依下列步骤处理，并立刻通知经销商。
1.按下STOP紧急停止按键。
2.将发射机之钥匙开关拔除。
3.关闭天车总电源。
4.通知经销商,找出原因。
平常操作
1. 将电量饱满之AA 型(5号)电池装入发射器。
2. 依正确方向将电池放入发射器之电池放置区内，并锁上电池盖。
3. 放置钥匙开关于发射器上后转至ON 的位置。
4. 依设定之开机模式开机。注:未按操作步骤开机LED 指示灯会闪红
灯并快速闪烁。
5. 按照发射机上各按键所设定之功能正确操作。
操作完毕后依下列顺序处理(1)按下紧急停止钮(2)将旋转式钥匙开关逆时针方向转至OFF 位置(3)拔除钥匙并收藏妥当(4)如长时间不使用，需把电池盒内电池取出。
发射器与接收机的石英晶体频率更换方法及标示
本机种以更换石英晶体的方式达成变换频道的目的，欲变换频道时，需将发射器与接收机的石英晶体一同变换成相对应的频率，方可正常操作使用，每当频率受干扰时，使用者可自行更换频道,以免动作断续。以下为拆装石英晶体的方法，A .先以一字起子将石英晶体前端撬起，B 拿出石英晶体，C 取欲更换频道之石英晶体，以尖嘴钳将石英晶体脚夹直，D 垂直放入于电路板上石英晶体脚的位置，E 再将石英晶体斜压入保护座中即可。
石英晶体标示如下：
识别码遥控配对(ID Code Remote Setting)
当遥控器的接收机或发射机故障时，若要以新的接收机或发射机替代，但识别码不同时，可以使用遥控配对设定(Remote Setting)方式，将发射机及接收机设定成相同之识别码才能正常工作。遥控配对设定时，发射机与接收机须使用相同频道和相同机种，且尽可能在近距离下操作，以防止接收机收不到遥控设定的讯号。识别码遥控配对之操作方法如下：
A B C
D E
T : 321 MHz R : 331.7 MHz
用于发射器发射频率为321MHz
用于接收机接收频率为331.7MHz
F 24操作方法
发射器电池的使用
发射器需使用两颗5号(AA)碱性电池，但禁止使用充电电池。当电池电压充足时，按下发射器按键发射讯号，发射器灯泡为绿灯闪烁，反之，当电池使用一段时间之后，电池电压不足时，发射器灯泡改为红灯闪烁及立刻自动关机以确保操作安全，此时发射机无法继续操作直到更换新电池。
电源选择
F24接收机提供三种变压器供选择 (1)交流 48/110/220 VAC (2)交流110/220/380 VAC (3)交流 48/220/380 VAC
每一种变压器将可提供三种电压选择以供不同用途，请依照以下图示及步骤做电源切换。
1. 重新启动接收机电源(关电源20秒后再送电)。
2. 按下发射机之紧急停止钮。
3. 按着“上”按键不放开，然后按四次“下”按键。
4.
当按完四次“下” 按键后，LED 灯会出现绿灯约一秒钟并随即 出现红灯闪烁，此时表示发射机已发射识别码遥控配对的信号。 5. 放开所有按键。 6. 按正常程序开机操作。 注︰(a) 在电源重置后，接收机只等待四分钟的时间以接收遥控设定的讯号，若未在四分钟内完成，则接收机将不再接收遥控设
定的讯号，只接收正常操作讯号。 (b) 在执行识别码遥控配对前，接收机里的JP1必须将跳线插上或让其两端倒通。
(c) 在遥控距离内，所有频道和机种相同但识别码不同之接收机，只要符合上述设定下皆可改变成相同的识别码。
(d) 遥控配对设定仅设定识别码，不含功能设定。
(e) 钥匙或开机键位置不影响遥控设定。
(图一) (图二)
1. 关闭接收机电源
2. 将接收机电源接头从预设位置拔起(图一) 3 再将电源接头插入所需的位置即可(图二)
常开/常闭(NC/NO)继电器
R0～R4继电器可依使用者实际需求自行规划设计。继电器之常开/常闭接点都可自由跳接。由于出厂时,所有继电器之规格均为常开(Normal Open)型(SDT-S-112LMR), 如在R0～R4继电器有需常闭(Normal Closed) 方式输出时,可自行换用常开/常闭继电器(PCH-112D2H),并将电缆线联接器改至相关之出线端即可。
共线(COM)
“下”继电器可分离单独成立一个专属的共线。将红色跳线110V 48V 48V
220V 110V 220V
380V 220V 380V 电源接头
