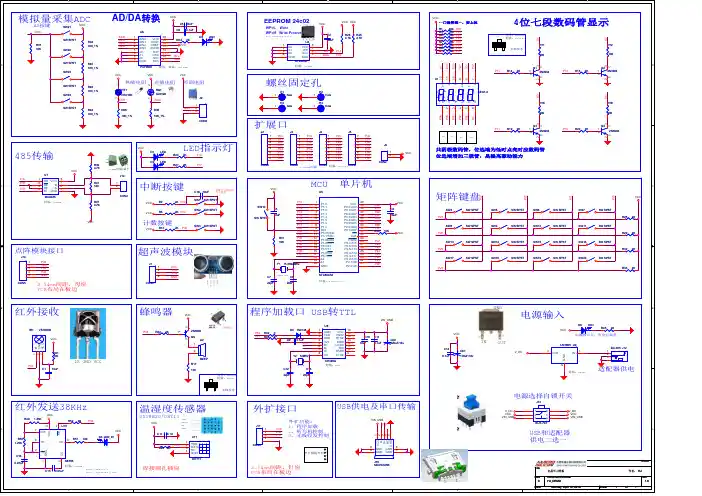

C语音单片机通开发板电路图相关程序

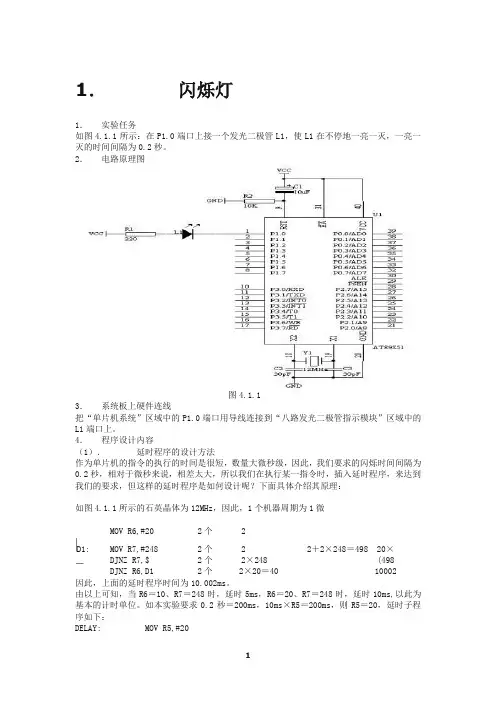

1．闪烁灯1．实验任务如图4.1.1所示：在P1.0端口上接一个发光二极管L1，使L1在不停地一亮一灭，一亮一灭的时间间隔为0.2秒。

2．电路原理图图4.1.13．系统板上硬件连线把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”区域中的L1端口上。

4．程序设计内容（1）．延时程序的设计方法作为单片机的指令的执行的时间是很短，数量大微秒级，因此，我们要求的闪烁时间间隔为0.2秒，相对于微秒来说，相差太大，所以我们在执行某一指令时，插入延时程序，来达到我们的要求，但这样的延时程序是如何设计呢？下面具体介绍其原理：如图4.1.1所示的石英晶体为12MHz，因此，1个机器周期为1微MOV R6,#20 2个 2D1: MOV R7,#248 2个 2 2＋2×248＝498 20×DJNZ R7,$ 2个2×248 (498DJNZ R6,D1 2个2×20＝40 10002因此，上面的延时程序时间为10.002ms。

由以上可知，当R6＝10、R7＝248时，延时5ms，R6＝20、R7＝248时，延时10ms,以此为基本的计时单位。

如本实验要求0.2秒＝200ms，10ms×R5＝200ms，则R5＝20，延时子程序如下：DELAY: MOV R5,#20D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RET（2）．输出控制如图1所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB P1.0指令使P1.0端口输出高电平，使用CLR P1.0指令使P1.0端口输出低电平。

5．程序框图如图4.1.2所示6．汇编源程序ORG 0START: CLR P1.0LCALL DELAYSETB P1.0LCALL DELAYLJMP STARTDELAY: MOV R5,#20 ;延时子程序，延时0.2秒D1: MOV R6,#20D2: MOV R7,#248DJNZ R7,$DJNZ R6,D2DJNZ R5,D1RETEND7． C语言源程序#include <AT89X51.H>sbit L1=P1^0;void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k;for(i=20;i>0;i--)for(j=20;j>0;j--)for(k=248;k>0;k--);}void main(void){while(1){L1=0;delay02s();L1=1;delay02s();}}2．模拟开关灯1．实验任务如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

51单片机的串口通信程序(C语言) 51单片机的串口通信程序(C语言)在嵌入式系统中，串口通信是一种常见的数据传输方式，也是单片机与外部设备进行通信的重要手段之一。

本文将介绍使用C语言编写51单片机的串口通信程序。

1. 硬件准备在开始编写串口通信程序之前，需要准备好相应的硬件设备。

首先，我们需要一块51单片机开发板，内置了串口通信功能。

另外，我们还需要连接一个与单片机通信的外部设备，例如计算机或其他单片机。

2. 引入头文件在C语言中，我们需要引入相应的头文件来使用串口通信相关的函数。

在51单片机中，我们需要引入reg51.h头文件，以便使用单片机的寄存器操作相关函数。

同时，我们还需要引入头文件来定义串口通信的相关寄存器。

3. 配置串口参数在使用串口通信之前，我们需要配置串口的参数，例如波特率、数据位、停止位等。

这些参数的配置需要根据实际需要进行调整。

在51单片机中，我们可以通过写入相应的寄存器来配置串口参数。

4. 初始化串口在配置完串口参数之后，我们需要初始化串口，以便开始进行数据的发送和接收。

初始化串口的过程包括打开串口、设置中断等。

5. 数据发送在串口通信中，数据的发送通常分为两种方式：阻塞发送和非阻塞发送。

阻塞发送是指程序在发送完数据之后才会继续执行下面的代码，而非阻塞发送是指程序在发送数据的同时可以继续执行其他代码。

6. 数据接收数据的接收与数据的发送类似，同样有阻塞接收和非阻塞接收两种方式。

在接收数据时，需要不断地检测是否有数据到达，并及时进行处理。

7. 中断处理在串口通信中，中断是一种常见的处理方式。

通过使用中断，可以及时地响应串口数据的到达或者发送完成等事件，提高程序的处理效率。

8. 串口通信实例下面是一个简单的串口通信实例，用于在51单片机与计算机之间进行数据的传输。

```c#include <reg51.h>#include <stdio.h>#define BAUDRATE 9600#define FOSC 11059200void UART_init(){TMOD = 0x20; // 设置定时器1为模式2SCON = 0x50; // 设置串口为模式1，允许接收TH1 = 256 - FOSC / 12 / 32 / BAUDRATE; // 计算波特率定时器重载值TR1 = 1; // 启动定时器1EA = 1; // 允许中断ES = 1; // 允许串口中断}void UART_send_byte(unsigned char byte){SBUF = byte;while (!TI); // 等待发送完成TI = 0; // 清除发送完成标志位}unsigned char UART_receive_byte(){while (!RI); // 等待接收完成RI = 0; // 清除接收完成标志位return SBUF;}void UART_send_string(char *s){while (*s){UART_send_byte(*s);s++;}}void main(){UART_init();UART_send_string("Hello, World!"); while (1){unsigned char data = UART_receive_byte();// 对接收到的数据进行处理}}```总结：通过以上步骤，我们可以编写出简单的51单片机串口通信程序。

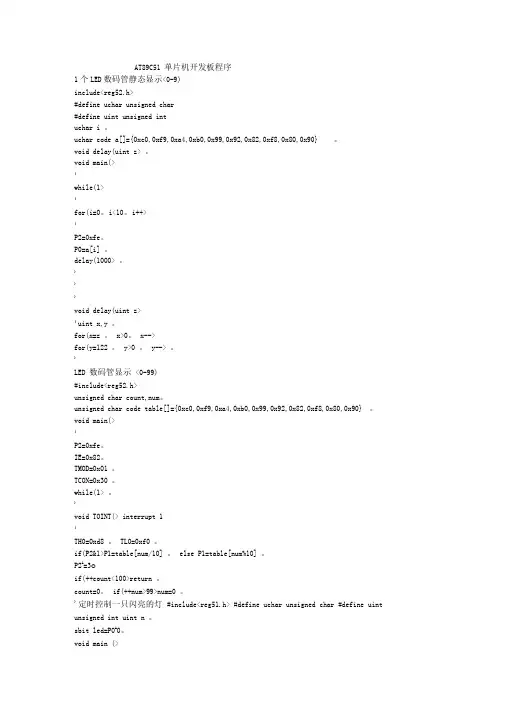

AT89C51 单片机开发板程序1个LED数码管静态显示<0-9)include<reg52.h>#define uchar unsigned char#define uint unsigned intuchar i 。

uchar code a[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90} 。

void delay(uint z> 。

void main(>{while(1>{for(i=0。

i<10。

i++>{P2=0xfe。

P0=a[i] 。

delay(1000> 。

}}}void delay(uint z>{ uint x,y 。

for(x=z 。

x>0。

x-->for(y=122 。

y>0 。

y--> 。

}LED 数码管显示<0-99)#include<reg52.h>unsigned char count,num。

unsigned char code table[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90} 。

void main(>{P2=0xfe。

IE=0x82。

TMOD=0x01 。

TCON=0x30 。

while(1> 。

}void TOINT(> interrupt 1{TH0=0xd8 。

TL0=0xf0 。

if(P2&1>P1=table[num/10] 。

else P1=table[num%10] 。

P2A=3oif(++count<100>return 。

count=0。

if(++num>99>num=0 。

} 定时控制一只闪亮的灯#include<reg51.h> #define uchar unsigned char #define uint unsigned int uint n 。

时钟电路图:*■11PCB板:酱时井務ft是用诵m-pdfMerisi 口叵因Fjr 齐舱 C ：s ® 工细理沖缶皿ndm - * TfS ' 4' 包田U i > 'ir ft ZS:MZ fH钟些fl是用说町-Pdf Wirrcf闻礒雜sbit dis_ bitlsbit dis_ bit2sbit dis_ bit3sbit dis_ bit4sbit dis_ bit5sbit dis_ bit6sbit ledl _bitsbit led2 ! bit=P2A7; II定义数码管控制口=P2A6; II定义数码管控制口=卩2八4; II定义数码管控制口=卩2八3; II定义数码管控制口=P2A1; II定义数码管控制口=P2A0; II定义数码管控制口=P2A2; II定时LED勺控制口=P2A5; II定时LED勺控制口单片机程序:/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>訂开始 LJ-雲匕®务如1痒3月计ttVl. •呈T』d"吐拠席射■ w耳pg文宇■［豹…SS时軽件思冃说#define uehar #define uint unsigned char unsigned intsbit s1_bit =P1A 0; // 定义S1 控制口 sbit s2_bit =P01； // 定义 S2控制口 sbit s3_bit =P02; // 定义 S3控制口 sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据 sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t);//8US 延时基准程序void delay_50us(ui nt t); //void display1(uchar dis_data); void display2(uchar dis_data); void display3(uchar dis_data); void display4(uchar dis_data); void display5(uchar dis_data); void display6(uchar dis_data);void init_t0(); //定时器0初始化函数 void dis_led(); //LED 处理函数 void judge_s1(); //S1 按键处理函数void judge_s2(); //S2 按键处理函数 void judge_s3(); //S3 按键处理函数void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1); 示子程序 void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchar s1,uchar san); 〃闪烁显示子程序 void judge_dis(); //显示处理函数 void judge_clock(); // 显示处理函数 void set_ds1302(); // 设置时间void get_ds1302();// 读取当前时间void w_1byte_ds1302(uchar t); // 向 DS130写一个字节的数据 uchar r_1byte_ds1302(); // 从DS130读一个字节的数据//DS18B20测温函数定义延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序 //数码管4显示子程序 //数码管5显示子程序 //数码管6显示子程序//显 s2,ucharvoid w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};// 上电时默认的时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TRO =1;//// set_ds1302();〃设置DS1302勺初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timerO() interrupt 1{TH0=(65536-50000)/256;TL0=(65536 - 50000)%256; t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒{ _msec on d_co unt =0;sec on d_flag =1;}}}//**************************************************//显示处理函数void judge_dis(){if (flag1 ==0){if (second_flag ==1){ _zancun7 ++;sec on d_flag =0;} _if (zancun7 <1){if (temp_flag2 ==1){ 一readtemp_ds18b20(); // 读取温度temp_flag2 =0;厂dis_temp(); //温度显示函数}if (zancun7 >=1){temp_flag2 =1;zancun4 =hour_count &0xf0;zancun4 >>=4;zancun5 =minute_count&0xf0;zancun5 >>=4;zancun6 =sec on d_co unt&0xf0;zancun6 >>=4;dis(za ncun4 ,hour_co unt &0x0f,za ncun5,minu te_co unt &0x0f,za ncun 6,sec ond_ cou nt &0x0f);dis_led();if (zancun7 ==5)zancun7 =0;}}if (flag1 !=0){switch (flag1){case 1:dis(5,10,11,1,12,12); // 显示SET1led1_bit =1;led2_bit =1;break;case 2:dis(5,10,11,2,12,12); // 显示SET2break;case 3:dis(5,10,11,3,12,12); // 显示SET3break;case 4:dis(5,10,11,4,12,12); // 显示SET4break;case 5:dis(5,10,11,5,12,12); // 显示SET5break;case 6:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,1); break;case 7:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,2); break;case 8:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,3); break;case 9: //进入修改时间，时间分位个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,12,4); break;case 10: //进入修改闹钟，闹钟小时十位闪烁dis_san(zancunl / 10,zancunl %10,zancun2/ 10,zancun2 %0,12,zancun3,1); break;case 11://进入修改闹钟，闹钟小时个位闪烁dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,12,zancun3,2); break;case 12: //进入修改闹钟，闹钟小时十位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,3);break;case 13: //进入修改闹钟，闹钟小时个位闪烁dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,4);break;case 14: //进入修改闹钟的开关dis_sa n(zan cu n1 / 10,za ncun1 %10,za ncun 2/ 10,za ncu n2%0,12,za ncun 3,6);break;case 15:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,1);break;case 16:dis_san(zancun1 / 10,zancunl %10,zancun2/10,zancun2%0,zancun3/ 10,zancun3%10,2);break;case 17:dis_san(zancun1 / 10,zancunl %10,zancun2/ 10,zancun2%0,zancun3/ 10,zancun 3%10,3);break;case 18:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,4);break;case 19:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,5);break;case 20:dis_sa n(zancun1 / 10,za ncun1 %10,za ncun 2/ 10,za ncun 2%0,za ncun3/ 10,za ncun 3%10,6);break;case 21:if (second_flag ==1){ _sec on d_flag =0;countdown_second --;if (countdown_second ==255){ _coun tdow n_sec ond =59;countdown_minute --;if (countdown_minute ==255){ _coun tdow n_min ute =59;countdown_hour --;if (countdown_hour ==255){flag1 =22;coun tdow n_min ute =0;coun tdow n_hour =0;coun tdow n_sec ond =0;coun tdow n_flag=1;_ } } } }dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 22:{ speak =1;}dis(countdown_hour / 10,countdown_hour %10,countdown_minute / 10,countdown _minute%10,countdown_second/ 10,countdown_second%10); //break; case 23: dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break; case 24:if (msecond_flag ==1) { _msec on d_flag =0; msec on d_msec ond ++;if (msecond_msecon (==10){msec on d_msec ond =0; msec on d_sec ond ++;if (msecond_second==60) { _msecond_second =0; msec ond_minute ++;if (countdown_flag { _speak=0;if (second_flag { _sec on d_flag coun tdow n_flag} _ } else>0 &&countdown_flag <7)==1) =0； ++；if (msecond_minute==1OO) { _msec ond_minute =99;flagl =23;}}}}dis(msecond_minute / 10,msecond_minute%10,msecond_second/ 10,msecond_sec on d%10,mseco nd_msec on d%0,12);break;case 25:dis(zancun3 / 10,zancun3 %0,zancun2 / 10,zancun2 %10,zancun1 /10,zancun1 %0 );break;default :break;}}}//**************************************************〃S1按键处理函数void judge_s1(){ _s1_bit =1;//置IO为1,准备读入收据if (s1_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s1_bit ==0){switch (flag1){case 0:case 1:case 2:case 3:case 4:case 6:case 7:case 8:case 10:case 11:case 12:case 13:case 15:case 16:case 17:case 18:case 19: flag1++;break;case 9: flag1=6;break;case 14: flag1=10;break;case 20: flag1=15;break;case 5:case 21:case 22:case 23: //系统从秒表状态复位case 24: //系统从秒表状态复位case 25: //系统从计数器复位flag1 =0;break;default :break;}while (s1_bit ==0){ _judge_dis();}〃等待按键释放}}}〃************************************************** 〃S2按键处理函数void judge_s2(){ _s2_bit =1; //置IO为1,准备读入收据if (s2_bit ==0)//判断是否有按键按下=0;{delay_50us(1); //延时，去除机械抖动 if (s2_bit ==0) { switch (flagl) { flag1 =6; zancun4 =hour_count &0xf0;zancun4 >>=4; zancun6 =hour_count &0x0f;zancun1=zancun4*10+zancun6; //zancun 1=hour_co unt; zancun5 =minute_count &0xf0; zancun5 >>=4; zancun6 =minute_count &0x0f; zancun2 =za ncun5* 10+za ncun6; case 1: //在显示SET 状态下按S2牛，进入修改时间 // zancun2=minu te_co unt; break; case 2: //在显示SET2犬态下按S2,进入设置闹钟 zancunl =clock_hour; zancun2 =clock_m inu te; flagl =10; break; case 6: //修改时钟小时十位状态下按 case 7: //修改时钟小时个位状态下按 case 8: //修改时钟分钟十位状态下按 case 9: //修改时钟分钟个位状态下按 〃zancun4=za ncun 1/10; 测S:SM tab23[2] =zancun1/10* 16+za ncu n1%10; tab23[1] hour_c ount minu te_c ount sec ond_co unt tab23[0]set_ds1302(); flag1//zancun 5=za ncun2&0 xf0; //zancun 5>>=4; =zancun2/10* 16+za ncu n2%10; =tab23[2]; =tab23[1]; =0; //设置DS130的初始时间 =0;break; case 10: //修改闹钟小时十位状态下按S2case 11: //修改闹钟小时个位状态下按S2case 12: //修改闹钟分钟十位状态下按S2 case 13: //修改闹钟分钟个位状态下按S2 case 14: //修改闹钟使能状态下按S2clock_hour clock_m inute clock_e n flag1=zancun1; =zancun2; =zancun3;=0;break;case 3:flagl =15;zancunl =co un tdow n_hour;zancun2 =co un tdow n_minu te;zancun3 =co un tdow n_sec ond;break;case 15:case 16:case 17:case 18:case 19:case 20:coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flag1 =21;coun tdow n_flag =0;break;case 22:flag1 =21;break;case 21:flag1 =22;break;case 4:flag1 =23; //秒表暂停msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 23:flag1 =24;break;case 24:flag1 =23;break;case 5:flagl =25;//进入计数器模式zancunl =0;zancun2 =0;zancun3 =0;break; default :break;}while (s2_bit ==0){ _judge_dis();}//等待按键释放}}}//**************************************************//S3按键处理函数void judge_s3(){ _s3_bit =1;//置IO为1,准备读入收据if (s3_bit ==0)//判断是否有按键按下{delay_50us(1); //延时，去除机械抖动if (s3_bit ==0){ _switch (flag1){case 6: //修改时间小时的十位数zancun1 +=10;if (zancun1 >=24)zancun1 =zancun 1%10;break;case 7: //修改时间小时的个位数za ncun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 8: //修改时间分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60;break;case 9: //修改时间分钟的个位数za ncun2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 10: //修改闹钟小时的十位数zancunl +=10;if (zancunl >=24)zancunl =zancun 1%10; break;case 11: //修改闹钟小时的个位数zancunl =za ncu n1/10* 10+(za ncun1 %10+1) %10;if (zancun1 >=24)zancun1 =20;break;case 12: //修改闹钟分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 13: //修改闹钟分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 14:zancun3 A=1;break;case 15: //修改倒计时小时的十位数zancun1 +=10;if (zancun1 >=100)zancun 1 -=100; break;case 16: //修改倒计时小时的个位数zancun1 =za ncu n1/10* 10+(za ncun1 %10+1) %10;break;case 17: //修改倒计时分钟的十位数zancun2 +=10;if (zancun2 >=60)zancun2-=60; break;case 18: //修改倒计时分钟的个位数zan cu n2 =za ncun2/10* 10+(za ncun2 %10+1) %10;break;case 19: //修改倒计时秒的十位数zancun3 +=10;if (zancun3 >=60)zancun3-=60; break;case 20: //修改倒计时秒的个位数zan cu n3 =za ncun3/10* 10+(za ncun3 %10+1) %10;break;case 21:case 22: //coun tdow n_hour =zancun1;coun tdow n_minute =za ncun2;coun tdow n_sec ond =za ncun3;flagl =21;break;case 23:case 24: //秒表复位flag1 =24;msec ond_minute =0;msecond_second =0;msec on d_msec ond =0;break;case 25:zancun1 ++;if (zancun1 ==100){zancun1 =0;zancun2 ++;if (zancun2 ==100){zancun2 =0;zancun3 ++;}}break;default : break;}while (s3_bit ==0){ _judge_dis();}〃等待按键释放}}} //显示处理函数void judge_clock() {zancun4 =hour_count &0xf0;zancun4 >>=4;zancun6 =hour_count &0x0f;zancun4 *=10;zancun4 +=za ncun6;zancun5=minute_count &0xf0;if (san ==1){zancun5 >>=4;zancun6 =minute_count &0x0f;zancun5 *=10;zancun5 +=za ncun6;if (msecond_count<=5) {speak =0; speak_co unt ++;}else{speak =1;}}else{speak =1;}}〃****************************************////闪烁显示子程序void dis_sa n( uchar s6,uchar s5,uchar s4,uchar s3,uchars1,uchar san){if (clock_hour ==zancun4 &&clock_minute ==zancun5){ 一 一if (clock_en { _ speak_co unt clock_flag speak_co unt} _ } else{clock_flag =0;} _if{ (clock_flag ==1 ==1&&clock_flag ==0)=0; //开启蜂鸣器=1;=0;&&speak_count <400)s2,ucharif (msecond_count<5) { _ display1(s6);}}else{display1(s6);}if (san ==2){if (msecond_count<5) { _ display2(s5);}}else{display2(s5);}if (san ==3){if (msecond_count<5) { _ display3(s4);}}else{display3(s4);}if (san ==4){if (msecond_count<5) { _ display4(s3);}}else{display4(s3);}if (san ==5){if (msecond_count<5){ _ display5(s2);}}else{display5(s2);}if (san ==6){if (msecond_count<5){ _ display6(s1);}}else{ display6(s1);}}〃****************************************//时钟显示程序void dis(uchar s6,uchar s5,uchar s4,uchar s3,uchar s2,uchar s1) { display1(s6);display2(s5);display3(s4);display4(s3);display5(s2);display6(s1);}〃********************************************************************************************void init_tO(){ _TMOD0x01;〃设定定时器工作方式1,定时器定时50毫秒TH0=(65536-50000)/256;TL0=(65536- 50000)%256;EA=1; //开总中断ET0=1; //允许定时器0中断t0_crycle =0; //定时器中断次数计数单元}//LED处理函数void dis_led(){if (msecond_count<5){ _Ied1_bit =1;Ied2_bit =1;}else{led1_bit =0;led2_bit =0;}}〃***************************************************************//功能：把数据1显示在数码管1上void display6(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit6 =0; // 锁存数据delay_50us(40); dis_bit6 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display5(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit5 =0; // 锁存数据delay_50us(40);dis_bit5 =1;} _〃***************************************************************//功能：把数据1显示在数码管1上void display4(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit4 =0; // 锁存数据delay_50us(40);dis_bit4 =1;} 〃***************************************************************//功能：把数据1显示在数码管1上void display3(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit3 =0; // 锁存数据delay_50us(40);dis_bit3 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display1(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit1 =0; // 锁存数据delay_50us(40);dis_bit1 =1;}〃***************************************************************//功能：把数据1显示在数码管1上void display2(uchar dis_data){ _smg_data =tabl1[dis_data]; // 送显示断码dis_bit2 =0; // 锁存数据delay_50us(40);dis_bit2 =1;}〃******************************************************************* *******************************// 函数名称：void delay_50US(unsigned int t)//功能：延时50*t(us)void delay_50us(uint t){ _unsigned char j;for (;t >0;t --){for (j =19;j >0;j --);}}〃******************************************************************* ************〃8微秒延时基准程序void delay_8us(uint t){while (-- t);}************〃3微秒延时程序void delay_3us() {}〃******************************************************************* ************//子程序功能：向DS18B2写一字节的数据void w_1byte_ds18b20(uchar value){uchar i =0;for (i =0;i <8;i ++){dq_ds18b20 =1;delay_3us();dq_ds18b20 =0; delay_8us(2);if ( value & 0x01) dq_ds18b20 =1; 〃DQ = 1 delay_50us(1); // 延时50us 以上delay_8us(2);value >>=1;}dq_ds18b20 =1; //DQ = 1}//读一个字节uchar r_1byte_ds18b20( void){ 一一uchar i =0;uchar value = 0;for (i =0;i <8;i ++){value >>=1;dq_ds18b20 =0;// DQ_L;delay_3us();dq_ds18b20 =1; 〃DQ_H;delay_8us(2);if (dq_ds18b20==1) value |= 0x80;delay_8us(6); // 延时40us}dq_ds18b20 =1;return value ;}11 ・**************************************************〃ds18b20复位子程序void rest_ds18b20( void){rest:delay_3us(); // 稍做延时delay_3us();dq_ds18b20 =1;delay_3us();dq_ds18b20 =0;// DQ_L; delay_50us(11); 〃480us<T<960usdq_ds18b20 =1; // 拉高总线delay_8us(5);if (dq_ds18b20==1){return ;}delay_50us(2); // 延时90usif (dq_ds18b20==1){return ;}else{goto rest;}}〃****************************************************//读取温度void readtemp_ds18b20( void){ _uchar temp32;rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0x44); // 启动温度转换delay_8us(2);rest_ds18b20();w_1byte_ds18b20(0xcc); //跳过读序列号的操作w_1byte_ds18b20(0xbe); //读取温度寄存器等(共可读9个寄存器)前两个就是温度templ =r_1byte_ds18b20();temph =r_1byte_ds18b20();if ((temph &0xf0)) //判断温度的正负性{temp_flag =0; //温度为负数标志temph =-temph;tempi =-templ;t_x =tabl3[templ & OxOf]; // 计算温度的小数temp32 =temph & OxOf;temp32 <<=4;tempi >>=4;temp32 =temp32 | tempi;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据5else //为正数{t_x =tabl3[templ & 0x0f]; // 计算温度的小数temp32 =temph & 0x0f;temp32 <<=4;templ >>=4;temp32 =temp32 | templ;t_b =temp32/100%10; //计算温度的百位数据t_s =temp32/10%0;〃计算温度的十位数据t_g =temp32%0;〃计算温度的个位数据temp_flag =1;} _}void dis_temp() //温度显示函数{ _if (temp_flag =1){ _if (t_b ==0){dis(12,12,t_s,t_g,13,12);}else{dis(12,t_b,t_s,t_g,13,12);}}else{dis(14,t_b,t_s,t_g,13,12);}}/ / """""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ############ //;子程序名：w_1byte_ds1302//；功能：向DS130写一个字节的数据void w_1byte_ds1302(uchar t){uchar i;for (i =0;i <8;i ++){if (t & 0x01){io_ds1302=1;}else{io_ds1302 =0;}clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();delay_3us();t >>=1;}}/ / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ######//;子程序名：r_1byte_ds1302()//;功能：从DS130读一个字节的数据uchar r_1byte_ds1302(){ 一一uchar i,temp11 =0;io_ds1302 =1;//置10为1,准备读入数据for (i =0;i <8;i ++){temp11 >>=1;if (io_ds1302) temp11 |= 0x80;clk_ds1302 =1;delay_3us();delay_3us();clk_ds1302 =0;delay_3us();}return (temp11);}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""/ / , JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ JJ """""""""""""""ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff//;子程序名：setbds1302//;功能：设置DS130初始时间,并启动计时void set_ds1302(){uchar i,j;rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); // 写控制命令字delay_3us();w_1byte_ds1302(0x00); // 写保护关闭clk_ds1302 =1;delay_3us();for (i =0,j =0x80;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(j);delay_3us();w_1byte_ds1302(tab23[i]);delay_3us();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();delay_3us();} _rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();rest_ds1302 =1;delay_3us();w_1byte_ds1302(0x8e); delay_3us();w_1byte_ds1302(0x80); clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();}/ / """"""""""""""""""""""""""""""""""""""""""""""""""""""""""""""""" / / , ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff ff //；子程序名：get1302void get_ds1302(){ _uchar temp11[7],i,j;for (i =0;i <7;i ++){temp11[i] =0;}for (i =0,j =0x81;i <7;i ++,j +=2){rest_ds1302 =0;delay_3us();clk_ds1302 =0;delay_3us();delay_3us();w_1byte_ds1302(j);temp11[i] =r_1byte_ds1302();delay_3us();clk_ds1302 =1;delay_3us();rest_ds1302 =0;delay_3us();} _if (temp11[0] != 0xff){second_count =temp11[0]; }if (temp11[1] != 0xff) // 数据验证{minute_count =temp11[1]; }if (temp11[2] != 0xff) // 数据验证{hour_count =temp11[2]; }// date=temp[3];//mon th=temp[4];// week=temp[5];//year=temp[6];}/*===================================================================调试要求：1. MCU:AT89S52 芯片或AT89C522. 晶振:12MHz功能：多功能时钟+温度计/#inelude <reg52. h>#inelude vintrins . h>sbit dis_bit1 =P2A 7; //定义数码管控制口sbit dis_bit2 =卩2八6;//定义数码管控制口sbit dis_bit3 =卩2八4;//定义数码管控制口sbit dis_bit4 =卩2八3;//定义数码管控制口sbit dis_bit5 =卩2八1； //定义数码管控制口sbit dis_bit6 =P2A0； //定义数码管控制口sbit led1_bit =卩2八2; // 定时 LED 勺控制口sbit led2_bit =卩2八5; // 定时 LED 勺控制口sbit s1_bit =P1A0; // 定义S1 控制口sbit s2_bit =P01； // 定义 S2空制口sbit s3_bit =P02; // 定义 S3控制口sbit dq_ds18b20 =P3A3;// 定义控制 DS18B20 sbit speak =P3A7; //定义蜂鸣器控制口sbit clk_ds1302 =P3A6; // 定义控制 DS1302勺时钟线 sbit io_ds1302 =P3A5;//定义控制DS1302勺串行数据sbit rest_ds1302 =P3A4;#define smg_data P0 //定义数码管数据口 void delay_3us(); //3US 的延时程序 void delay_8us(ui nt t); //8US 延时基准程序void delay_50us(ui nt t); // void display1(uehardis_data); voiddisplay2(uehar dis_data); void display3(uehar dis_data); void display4(uehar dis_data); void display5(uehar dis_data); void display6(uehar dis_data);void init_t0(); //定时器0初始化函数void dis_led(); //LED 处理函数void judge_s1();//S1 按键处理函数 void judge_s2(); //S2 按键处理函数void judge_s3(); //S3 按键处理函数 void dis(uehar s6,uehar s5,uehar s4,uehar s3,uehar s2,uehar s1); 示子程序 void dis_sa n( uchar s6,uehar s5,uehar s4,uehar s3,uehars1,uchar san); 〃闪烁显示子程序void judge_dis(); //显示处理函数void judge_clock(); // 显示处理函数void set_ds1302(); // 设置时间void get_ds1302(); // 读取当前时间#define uehar#define uintunsigned char unsigned int延时50*T 微妙函数的声明//数码管1显示子程序 //数码管2显示子程序 //数码管3显示子程序//数码管4显示子程序//数码管5显示子程序//数码管6显示子程序 //显s2,ueharvoid w_1byte_ds1302(uchar t); // 向DS130写一个字节的数据uchar r_1byte_ds1302(); // 从DS130读一个字节的数据〃*******************************************************************//DS18B20测温函数定义void w_1byte_ds18b20(uchar value); // 向DS18B2写一个字节ucharr_1byte_ds18b20( void ); // 从DS18B2读取一个字节的数据voidrest_ds18b20( void ); //DS18B20复位程序void readtemp_ds18b20( void ); // 读取温度void dis_temp(); //温度显示函数//共阳数码管断码表const uchar tabl1[16] ={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,// 0 1 2 3 4 50x82,0xf8,0x80,0x90,0x86,0x87,0xFF,//6 7 8 9 E T B0xc6,0xbf,0xff };// C -const uchar tabl3[] ={ 0x00,0x01,0x01,0x02,0x03,0x03,0x04,0x04,0x05,0x06,0x06,0x07,0x08,0x08,0x09,0x09 };uchar t0_crycle;uchar hour_co un t, minu te_c oun t,sec on d_co un t,msec ond_count;uchar clock_hour,clock_m inu te;uchar coun tdow n_sec ond;uchar coun tdow n_hour,co un tdow n_min ute;uchar clock_en; //闹钟关闭和开启的标志，1开启，0关闭uchar flag1,sec on d_flag,za ncun 1,za ncun 2,za ncun3;uchar zancun4 ,za ncun 5,za ncun 6,za ncun7;uchar clock_flag,co un tdow n_flag;uchar msec on d_mi nute,msec on d_sec on d,mseco nd_mseco nd,mseco nd_flag; // 秒表相关参数uint speak_c ount;uchar templ,temph,temp_flag;uchar t_b,t_s,t_g,t_x,temp_flag2; //从左到右分别存储温度百位，十位，个位，小数位上电时默认的uchar tab23[3]; 〃二{0x40,0x59,0x23,0x28,0x11,0x06,0x09};//时间//主程序void main(){P3 =0x00;flag1 =0;zancun3 =0;msecond_minute =0; //置秒表相关参数为0msecond_second =0;msec on d_msec ond =0;speak =1;//关闭蜂鸣器speak_co unt =0;clock_hour =0;clock_m inute =0;clock_flag =0;countdown_flag =0; //倒计时标志位为0clock_en =0;//开机时默认关闭闹钟ini t_t0();TR0 =1;//// set_ds1302();〃设置DS130的初始时间//接下来开始编写让数码管显示的程序while (1){get_ds1302();judge_dis(); // 显示处理judge_s1();judge_s2();judge_s3();judge_clock(); //闹钟处理程序} _}void timer0() interrupt 1{TH0=(65536-50000)/256;TL0=(65536- 50000)%256;t0_crycle ++;if (t0_crycle ==2) // 0.1 秒{t0_crycle =0;msec on d_flag =1;msec ond_count ++;if (msecond_count==10)//1 秒。

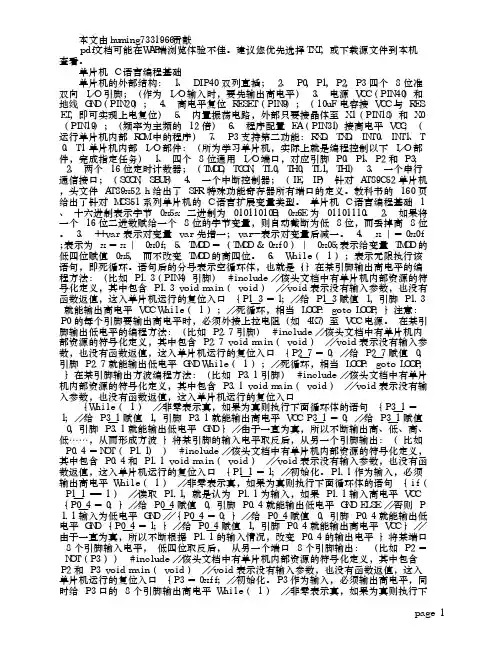

本文由ｈｕｍｉｎｇ７３３１９６６贡献 ｐｄｆ文档可能在ＷＡＰ端浏览体验不佳。

建议您优先选择ＴＸＴ，或下载源文件到本机查看。

单片机　Ｃ　语言编程基础 单片机的外部结构：　１、　ＤＩＰ４０　双列直插；　２、　Ｐ０，Ｐ１，Ｐ２，Ｐ３　四个　８　位准双向　Ｉ／Ｏ　引脚；（作为　Ｉ／Ｏ　输入时，要先输出高电平）　３、　电源　ＶＣＣ（ＰＩＮ４０）和地线　ＧＮＤ（ＰＩＮ２０）；　４、　高电平复位　ＲＥＳＥＴ（ＰＩＮ９）；（１０ｕＦ　电容接　ＶＣＣ　与　ＲＥＳＥＴ，即可实现上电复位）　５、　内置振荡电路，外部只要接晶体至　Ｘ１（ＰＩＮ１８）和　Ｘ０（ＰＩＮ１９）；（频率为主频的　１２　倍）　６、　程序配置　ＥＡ（ＰＩＮ３１）接高电平　ＶＣＣ；（运行单片机内部　ＲＯＭ　中的程序）　７、　Ｐ３　支持第二功能：ＲＸＤ、ＴＸＤ、ＩＮＴ０、ＩＮＴ１、Ｔ０、Ｔ１　单片机内部　Ｉ／Ｏ　部件：（所为学习单片机，实际上就是编程控制以下　Ｉ／Ｏ　部件，完成指定任务）　１、　四个　８　位通用　Ｉ／Ｏ　端口，对应引脚　Ｐ０、Ｐ１、Ｐ２　和　Ｐ３；　２、　两个　１６　位定时计数器；（ＴＭＯＤ，ＴＣＯＮ，ＴＬ０，ＴＨ０，ＴＬ１，ＴＨ１）　３、　一个串行通信接口；（ＳＣＯＮ，ＳＢＵＦ）　４、　一个中断控制器；（ＩＥ，ＩＰ）　针对　ＡＴ８９Ｃ５２　单片机，头文件　ＡＴ８９ｘ５２．ｈ　给出了　ＳＦＲ　特殊功能寄存器所有端口的定义。

教科书的　１６０　页给出了针对　ＭＣＳ５１　系列单片机的　Ｃ　语言扩展变量类型。

　单片机　Ｃ　语言编程基础　１、　十六进制表示字节　０ｘ５ａ：二进制为　０１０１１０１０Ｂ；０ｘ６Ｅ　为　０１１０１１１０。

　２、　如果将一个　１６　位二进数赋给一个　８　位的字节变量，则自动截断为低　８　位，而丢掉高　８　位。

　３、　＋＋ｖａｒ　表示对变量　ｖａｒ　先增一；ｖａｒ—表示对变量后减一。

　４、　ｘ　｜＝　０ｘ０ｆ；表示为　ｘ　＝　ｘ　｜　０ｘ０ｆ；　５、ＴＭＯＤ　＝　（ＴＭＯＤ　＆　０ｘｆ０　）｜　０ｘ０５；表示给变量　ＴＭＯＤ　的低四位赋值　０ｘ５，　而不改变　ＴＭＯＤ　的高四位。

以下是一个基于8051单片机和Proteus仿真环境的C语言程序设计实例：实例1：点亮LED灯
在这个例子中，我们将使用C语言编写一个简单的程序来控制8051单片机的一个I/O引脚，使其驱动一个LED灯。

c代码：
要使用Proteus进行仿真，你需要按照以下步骤操作：
1. 打开Proteus软件，创建一个新的设计工程。

2. 在元件库中搜索并添加相应的8051单片机型号（如AT89C51）和LED 元件到工作区。

3. 根据实际硬件连接，正确配置单片机的引脚和LED的连接。

4. 右键单击单片机元件，选择“Edit Component”打开编辑窗口。

5. 在“Program File(s)”区域，点击右侧的浏览按钮，选择你的C语言源文件（如上述的main.c）。

6. 点击“OK”关闭编辑窗口，然后点击工具栏上的“Play”按钮开始仿真。

在仿真过程中，你应该能看到LED灯被点亮，这表明你的C语言程序已经在Proteus环境中成功运行。

以上只是一个基础的例子，实际的"单片机C语言程序设计实例100例--基于8051+Proteus仿真"会包含更复杂和多样化的应用场景，包括定时器/计数器
应用、中断处理、串口通信、ADC/DAC转换、液晶显示等等。

每个实例都会详细介绍程序设计思路、代码实现以及如何在Proteus中进行仿真调试。

通过这些实例的学习和实践，你可以逐步掌握8051单片机的C语言编程技巧和Proteus仿真环境的使用方法。

目录目录 (1)函数的使用和熟悉********************************/ (4)实例3：用单片机控制第一个灯亮 (4)实例4：用单片机控制一个灯闪烁：认识单片机的工作频率 (4)实例5：将P1口状态分别送入P0、P2、P3口：认识I/O口的引脚功能 (5)实例6：使用P3口流水点亮8位LED (5)实例7：通过对P3口地址的操作流水点亮8位LED (6)实例8：用不同数据类型控制灯闪烁时间 (7)实例9：用P0口、P1口分别显示加法和减法运算结果 (8)实例10：用P0、P1口显示乘法运算结果 (9)实例11：用P1、P0口显示除法运算结果 (9)实例12：用自增运算控制P0口8位LED流水花样 (10)实例13：用P0口显示逻辑"与"运算结果 (10)实例14：用P0口显示条件运算结果 (11)实例15：用P0口显示按位"异或"运算结果 (11)实例16：用P0显示左移运算结果 (11)实例17："万能逻辑电路"实验 (11)实例18：用右移运算流水点亮P1口8位LED (12)实例19：用if语句控制P0口8位LED的流水方向 (13)实例20：用swtich语句的控制P0口8位LED的点亮状态 (13)实例21：用for语句控制蜂鸣器鸣笛次数 (14)实例22：用while语句控制LED (16)实例23：用do-while语句控制P0口8位LED流水点亮 (16)实例24：用字符型数组控制P0口8位LED流水点亮 (17)实例25：用P0口显示字符串常量 (18)实例26：用P0口显示指针运算结果 (19)实例27：用指针数组控制P0口8位LED流水点亮 (19)实例28：用数组的指针控制P0口8位LED流水点亮 (20)实例29：用P0、P1口显示整型函数返回值 (21)实例30：用有参函数控制P0口8位LED流水速度 (22)实例31：用数组作函数参数控制流水花样 (23)实例32：用指针作函数参数控制P0口8位LED流水点亮 (23)实例33：用函数型指针控制P1口灯花样 (25)实例34：用指针数组作为函数的参数显示多个字符串 (26)实例35：字符函数ctype.h应用举例 (27)实例36：内部函数intrins.h应用举例 (27)实例37：标准函数stdlib.h应用举例 (28)实例38：字符串函数string.h应用举例 (29)实例39：宏定义应用举例2 (29)1/192实例40：宏定义应用举例2 (30)实例41：宏定义应用举例3 (30)中断、定时器************************************************ (31)实例42：用定时器T0查询方式P2口8位控制LED闪烁 (31)实例43：用定时器T1查询方式控制单片机发出1KHz音频 (31)实例44：将计数器T0计数的结果送P1口8位LED显示 (32)实例45：用定时器T0的中断控制1位LED闪烁 (33)实例46：用定时器T0的中断实现长时间定时 (34)实例47：用定时器T1中断控制两个LED以不同周期闪烁 (34)实例48：用计数器T1的中断控制蜂鸣器发出1KHz音频 (36)实例49：用定时器T0的中断实现"渴望"主题曲的播放 (36)实例50-1：输出50个矩形脉冲 (39)实例50-2：计数器T0统计外部脉冲数 (40)实例51-2：定时器T0的模式2测量正脉冲宽度 (40)实例52：用定时器T0控制输出高低宽度不同的矩形波 (41)实例53：用外中断0的中断方式进行数据采集 (42)实例54-1：输出负脉宽为200微秒的方波 (43)实例54-2：测量负脉冲宽度 (43)实例55：方式0控制流水灯循环点亮 (44)实例56-1：数据发送程序 (45)实例56-2：数据接收程序 (47)实例57-1：数据发送程序 (47)实例57-2：数据接收程序 (49)实例58：单片机向PC发送数据 (50)实例59：单片机接收PC发出的数据 (51)*********************************数码管显示 (52)实例60：用LED数码显示数字5 (52)实例61：用LED数码显示器循环显示数字0~9 (52)实例62：用数码管慢速动态扫描显示数字"1234" (53)实例63：用LED数码显示器伪静态显示数字1234 (54)实例64：用数码管显示动态检测结果 (54)实例65：数码秒表设计 (56)实例66：数码时钟设计 (58)实例67：用LED数码管显示计数器T0的计数值 (62)实例68：静态显示数字“59” (63)*****************************键盘控制2/192*****************************************************/ (63)实例69：无软件消抖的独立式键盘输入实验 (64)实例70：软件消抖的独立式键盘输入实验 (64)实例71：CPU控制的独立式键盘扫描实验 (65)实例72：定时器中断控制的独立式键盘扫描实验 (68)实例73：独立式键盘控制的4级变速流水灯 (71)实例74：独立式键盘的按键功能扩展："以一当四" (73)实例75：独立式键盘调时的数码时钟实验 (75)实例76：独立式键盘控制步进电机实验 (79)实例77：矩阵式键盘按键值的数码管显示实验 (82)//实例78：矩阵式键盘按键音 (85)实例79：简易电子琴 (86)实例80：矩阵式键盘实现的电子密码锁 (92)**************************************************************************液晶显示LCD*********液晶显示LCD*****液晶显示LCD************************************************************************/ (95)实例81：用LCD显示字符'A' (96)实例82：用LCD循环右移显示"Welcome to China" (99)实例83：用LCD显示适时检测结果 (102)实例84：液晶时钟设计 (106)******************************************一些芯片的使用*****24c02........ DS18B20X5045ADC0832DAC0832DS1302红外遥控**********************************************/ (112)实例85：将数据"0x0f"写入AT24C02再读出送P1口显示 (112)实例86：将按键次数写入AT24C02，再读出并用1602LCD显示 (117)实例87：对I2C总线上挂接多个AT24C02的读写操作 (124)实例88：基于AT24C02的多机通信读取程序 (129)实例88：基于AT24C02的多机通信写入程序 (133)实例90：DS18B20温度检测及其液晶显示 (144)实例91：将数据"0xaa"写入X5045再读出送P1口显示 (153)实例92：将流水灯控制码写入X5045并读出送P1口显示 (157)实例93：对SPI总线上挂接多个X5045的读写操作 (161)实例94：基于ADC0832的数字电压表 (165)实例95：用DAC0832产生锯齿波电压 (171)实例96：用P1口显示红外遥控器的按键值 (171)实例97：用红外遥控器控制继电器 (174)实例98：基于DS1302的日历时钟 (177)实例99：单片机数据发送程序 (185)实例100：电机转速表设计 (186)模拟霍尔脉冲 (192)/********************************************************* ***函数的使用和熟悉***************************************************************///实例3：用单片机控制第一个灯亮#include<reg51.h>//包含51单片机寄存器定义的头文件void main(void){P1=0xfe;//P1=11111110B，即P1.0输出低电平}//4//实例4：用单片机控制一个灯闪烁：认识单片机的工作频率#include<reg51.h>//包含单片机寄存器的头文件/****************************************函数功能：延时一段时间*****************************************/void delay(void)//两个void意思分别为无需返回值，没有参数传递{unsigned int i;//定义无符号整数，最大取值范围65535for(i=0;i<20000;i++)//做20000次空循环;//什么也不做，等待一个机器周期}/*******************************************************函数功能：主函数（C语言规定必须有也只能有1个主函数）********************************************************/void main(void){while(1)//无限循环{P1=0xfe;//P1=11111110B，P1.0输出低电平delay();//延时一段时间P1=0xff;//P1=11111111B，P1.0输出高电平delay();//延时一段时间// 5 P1 P0 P2 P3 I/O //实例 5：将 #include<reg51.h> P1 口状态分别送入 P0、P2、P3 口：认识 I/O口 的引脚功能//包含单片机寄存器的头文件/*******************************************************函数功能：主函数 （C 语言规定必须有也只能有 1个主函数）********************************************************/ void main(void){while(1) //无限循环{P1=0xff; // P1=1111 1111B,熄灭 LEDP0=P1; // 将 P1 口状态送入 P0 口P2=P1; // 将 P1 口状态送入 P2 口P3=P1; // 将 P1 口状态送入 P3口}}//实例 6：使用 P3 口流水点亮 8 位LED #include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时一段时间*****************************************/void delay(void){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);}/*******************************************************函数功能：主函数********************************************************/ voidmain(void){while(1){P3=0xfe; delay(); P3=0xfd; delay(); P3=0xfb; delay(); P3=0xf7; delay(); P3=0xef; //第一个灯亮//调用延时函数//第二个灯亮//调用延时函数//第三个灯亮//调用延时函数//第四个灯亮//调用延时函数//第五个灯亮delay(); //调用延时函数P3=0xdf; delay(); P3=0xbf;//第六个灯亮//调用延时函数//第七个灯亮delay(); //调用延时函数P3=0x7f; //第八个灯亮} }delay(); //调用延时函数//实例7：通过对P3口地址的操作流水点亮8位LED#include<reg51.h>//包含单片机寄存器的头文件sfr x=0xb0;//P3口在存储器中的地址是b0H，通过sfr可定义8051内核单片机//的所有内部8位特殊功能寄存器,对地址x的操作也就是对P1口的操作/****************************************函数功能：延时一段时间*****************************************/void delay(void){unsigned char i,j;for(i=0;i<250;i++)for(j=0;j<250;j++);//利用循环等待若干机器周期，从而延时一段时间}/*****************************************函数功能：主函数******************************************/void main(void){while(1){x=0xfe;//第一个灯亮delay();//调用延时函数x=0xfd;//第二个灯亮delay();//调用延时函数x=0xfb;//第三个灯亮delay();//调用延时函数x=0xf7;//第四个灯亮delay();//调用延时函数x=0xef;//第五个灯亮delay();//调用延时函数x=0xdf;//第六个灯亮delay();//调用延时函数x=0xbf;//第七个灯亮delay();//调用延时函数x=0x7f;//第八个灯亮delay();//调用延时函数}}//实例8：用不同数据类型控制灯闪烁时间#include<reg51.h>//包含单片机寄存器的头文件/******************************************************函数功能：用整形数据延时一段时间******************************************************/void int_delay(void)//延时一段较长的时间{unsigned int m;//定义无符号整形变量，双字节数据，值域为0~65535 for(m=0;m<36000;m++);//空操作}/******************************************************函数功能：用字符型数据延时一段时间******************************************************/void char_delay(void)//延时一段较短的时间{unsigned char i,j;//定义无符号字符型变量，单字节数据，值域0~255 for(i=0;i<200;i++)for(j=0;j<180;j++);//空操作}/******************************************************函数功能：主函数******************************************************/void main(void){unsigned char i;while(1){for(i=0;i<3;i++){P1=0xfe;//P1.0口的灯点亮int_delay();//延时一段较长的时间P1=0xff;//熄灭int_delay();//延时一段较长的时间}for(i=0;i<3;i++){P1=0xef;//P1.4口的灯点亮char_delay();//延时一段较长的时间P1=0xff;//熄灭char_delay();//延时一段较长的时间}}}//实例9：用P0口、P1口分别显示加法和减法运算结果#include<reg51.h>void main(void){unsigned char m,n;m=43; //即十进制数2x16+11=43n=60;P1=m+n; //即十进制数3x16+12=60//P1=103=01100111B,结果P1.3、P1.4、P1.7 口的灯被点亮}P0=n-m; //P0=17=00010001B,结果P0.0、P0.4的灯被熄灭//实例10：用P0、P1口显示乘法运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){unsigned char m,n;unsigned int s;m=64;n=71;s=m*n;//s=64*71=4544,需要16位二进制数表示，高8位送P1口，低8位送P0口//由于4544=17*256+192=H3*16*16*16+H2*16*16+H1*16+H0//两边同除以256，可得17+192/256=H3*16+H2+H1*16+H0）/256//因此，高8位16进制数H3*16+H2必然等于17，即4544除以256的商//低8位16进制数H1*16+H0必然等于192，即4544除以256的余数P1=s/256;//高8位送P1口，P1=17=11H=00010001B,P1.0和P1.4口灭，其余亮P0=s%256;//低8位送P0口,P3=192=c0H=11000000B,P3.1,P3.6,P3.7口灭，其余亮}//实例11：用P1、P0口显示除法运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){P1=36/5;//求整数P0=((36%5)*10)/5;//求小数while(1); //无限循环防止程序“跑飞”}//实例12：用自增运算控制P0口8位LED流水花样#include<reg51.h>//包含单片机寄存器的头文件/******************************************************函数功能：延时一段时间******************************************************/void delay(void){unsigned int i;for(i=0;i<20000;i++);}/******************************************************函数功能：主函数******************************************************/void main(void){unsigned char i;for(i=0;i<255;i++)//注意i的值不能超过255{P0=i;//将i的值送P0口delay();//调用延时函数}}//实例13：用P0口显示逻辑"与"运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){P0=(4>0)&&(9>0xab);//将逻辑运算结果送P0口while(1);//设置无限循环，防止程序“跑飞”}//14P0//实例14：用P0口显示条件运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){P0=(8>4)?8:4;//将条件运算结果送P0口，P0=8=00001000B while(1);//设置无限循环，防止程序“跑飞”}//实例15：用P0口显示按位"异或"运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){P0=0xa2^0x3c;//将条件运算结果送P0口，P0=8=00001000B while(1);//设置无限循环，防止程序“跑飞”}//16P0//实例16：用P0显示左移运算结果#include<reg51.h>//包含单片机寄存器的头文件void main(void){P0=0x3b<<2;//将左移运算结果送P0口，P0=11101100B=0xec while(1);//无限循环，防止程序“跑飞”}#include<reg51.h> //实例17："万能逻辑电路"实验//包含单片机寄存器的头文件sbit X=P1^5; sbit Y=P1^6; sbit Z=P1^7; void main(void) {while(1){ //将X位定义为//将Y位定义为//将Z位定义为P1.5P1.6P1.7} }F=((~X)&Y)|Z;//将逻辑运算结果赋给F;//实例18：用右移运算流水点亮P1口8位LED#include<reg51.h>//包含单片机寄存器的头文件/*****************************函数功能：延时一段时间*****************************/void delay(void){unsigned int n;for(n=0;n<30000;n++);}/*****************************函数功能：主函数*****************************/void main(void){unsigned char i;while(1){P1=0xff;delay();for(i=0;i<8;i++)//设置循环次数为8{P1=P1>>1;//每次循环P1的各二进位右移1位，高位补0delay();//调用延时函数}}}//19iff P08LED//实例19：用iff语句控制P0口8位LED的流水方向#include<reg51.h>//包含单片机寄存器的头文件sbit S1=P1^4;//将S1位定义为P1.4sbit S2=P1^5;//将S2位定义为P1.5/*****************************函数功能：主函数*****************************/void main(void){while(1){if(S1==0)//如果按键S1按下P0=0x0f;//P0口高四位LED点亮if(S2==0)//如果按键S2按下P0=0xf0;//P0口低四位LED点亮}}//实例20：用swtich语句的控制P0口8位LED的点亮状态#include<reg51.h>//包含单片机寄存器的头文件sbit S1=P1^4;//将S1位定义为P1.4/*****************************函数功能：延时一段时间*****************************/void delay(void){unsigned int n;for(n=0;n<10000;n++);}/*****************************函数功能：主函数*****************************/void main(void){unsigned char i;i=0;while(1){//将i初始化为0if(S1==0) {delay();//如果S1键按下//延时一段时间} if(S1==0)//如果再次检测到S1键按下i++;//i自增1if(i==9)//如果i=9，重新将其置为1 i=1;} switch(i)}{}//使用多分支选择语句case1:P0=0xfe;//第一个LED亮break;case2:P0=0xfd;//第二个LED亮break;case3:P0=0xfb;//第三个LED亮break;case4:P0=0xf7;//第四个LED亮break;case5:P0=0xef;//第五个LED亮break;case6:P0=0xdf;//第六个LED亮break;case7:P0=0xbf;//第七个LED亮break;case8:P0=0x7f;//第八个LED亮break;default://缺省值，关闭所有LEDP0=0xff;//21for//实例21：用for语句控制蜂鸣器鸣笛次数#include<reg51.h>//包含单片机寄存器的头文件sbit sound=P3^7;//将sound位定义为P3.7/**************************************** 函数功能：延时形成1600Hz音频****************************************/ void delay1600(void){unsigned char n;for(n=0;n<100;n++);}/**************************************** 函数功能：延时形成800Hz音频****************************************/ void delay800(void){unsigned char n;for(n=0;n<200;n++);}/**************************************** 函数功能：主函数****************************************/ void main(void){unsigned int i;while(1){for(i=0;i<830;i++){sound=0;//P3.7输出低电平delay1600();sound=1;//P3.7输出高电平delay1600();}for(i=0;i<200;i++){sound=0;//P3.7输出低电平delay800();sound=1;//P3.7输出高电平delay800();}}}//实例22：用whille语句控制LED#include<reg51.h> //包含单片机寄存器的头文件/****************************************函数功能：延时约60ms(3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<200;n++);}/****************************************函数功能：主函数****************************************/void main(void){unsigned char i;while(1)//无限循环{i=0;//将i初始化为0while(i<0xff)//当i小于0xff（255)时执行循环体{P0=i;//将i送P0口显示delay60ms();//延时i++;//i自增1}}}//实例23：用do-whiile语句控制P0口8位LED流水点亮#include<reg51.h>//包含单片机寄存器的头文件/****************************************函数功能：延时约60ms(3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)for(n=0;n<200;n++);}/****************************************函数功能：主函数****************************************/void main(void){do{P0=0xfe;//第一个LED亮delay60ms();P0=0xfd;//第二个LED亮delay60ms();P0=0xfb;//第三个LED亮delay60ms();P0=0xf7;//第四个LED亮delay60ms();P0=0xef;//第五个LED亮delay60ms();P0=0xdf;//第六个LED亮delay60ms();delay60ms();P0=0xbf;//第七个LED亮delay60ms();P0=0x7f;//第八个LED亮delay60ms();}while(1);//无限循环，使8位LED循环流水点亮}//实例24：用字符型数组控制P0口8位LED流水点亮#include<reg51.h>//包含单片机寄存器的头文件/****************************************函数功能：延时约60ms(3*100*200=60000μs)****************************************/void delay60ms(void){unsigned char m,n;for(m=0;m<100;m++)} for(n=0;n<200;n++);/****************************************函数功能：主函数****************************************/void main(void){unsigned char i;unsigned char code Tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f};//定义无符号字符型数组while(1){for(i=0;i<8;i++){P0=Tab[i];//依次引用数组元素，并将其送P0口显示delay60ms();//调用延时函数}}}//25P0//实例25：用P0口显示字符串常量#include<reg51.h> //包含单片机寄存器的头文件/*************************************************函数功能：延时约150ms(3*200*250=150000μs=150ms*************************************************/void delay150ms(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char str[]={"Now,Temperature is:"};//将字符串赋给字符型全部元素赋值unsigned char i;while(1){i=0; //将i初始化为0，从第一个元素开始显示} }while(str[i]!='\0')//只要没有显示到结束标志'\0'{P0=str[i];//将第i个字符送到P0口显示delay150ms();//调用150ms延时函数i++;//指向下一个待显字符}//实例26：用P0#include<reg51.h>void main(void){口显示指针运算结果unsigned char*p1,*p2; //定义无符号字符型指针变量p1,p2 unsigned char i,j; //定义无符号字符型数据i=25; j=15;p1=&i ;p2=&j ; //给i赋初值25//使指针变量指向i//使指针变量指向j，对指针初始化，对指针初始化P0=*p1+*p2; //*p1+*p2相当于i+j,所以P0=25+15=40=0x28}//则P0=00101000B，结果P0.3、P0.5引脚LED熄灭，其余点亮while(1);//无限循环，防止程序“跑飞”//27P08LED//实例27：用指针数组控制P0口8位LED流水点亮#include<reg51.h>/************************************************* 函数功能：延时约150ms(3*200*250=150000μs=150ms *************************************************/ void delay150ms(void){} for(n=0;n<250;n++) ;/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char code Tab[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned char*p[]={&Tab[0],&Tab[1],&Tab[2],&Tab[3],&Tab[4],&Tab[5],&Tab[6],&Tab[7]};unsigned char i;//定义无符号字符型数据while(1){for(i=0;i<8;i++){P0=*p[i];delay150ms();}}}//28P08LED//实例28：用数组的指针控制P0#include<reg51.h>口8位LED流水点亮/*************************************************函数功能：延时约150ms(3*200*250=150000μs=150ms*************************************************/void delay150ms(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){} unsigned char i;unsigned char Tab[]={0xFF,0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE,0xFE,0xFC,0xFB,0xF0,0xE0,0xC0,0x80,0x00,0xE7,0xDB,0xBD,0x7E,0x3C,0x18,0x00,0x81,0xC3,0xE7,0x7E,0xBD,0xDB,0xE7,0xBD,0xDB};//流水灯控制码unsigned char*p;//定义无符号字符型指针p=Tab;//将数组首地址存入指针pwhile(1){for(i=0;i<32;i++)//共32个流水灯控制码{P0=*(p+i);//*（p+i)的值等于a[i]delay150ms();//调用150ms延时函数}}//29P0P1//实例29：用P0#include<reg51.h>、P1口显示整型函数返回值/*************************************************函数功能：计算两个无符号整数的和*************************************************/unsigned int sum(int a,int b){unsigned int s;s=a+b;return(s);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned z;z=sum(2008,2009);P1=z/256;//取得z的高8位P0=z%256;//取得z的低8位while(1);}//实例30：用有参函数控制P0口8位LED流水速度#include<reg51.h>/*************************************************函数功能：延时一段时间*************************************************/void delay(unsigned char x){unsigned char m,n;for(m=0;m<x;m++)for(n=0;n<200;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char i;unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//流水灯控制码while(1){//快速流水点亮LEDfor(i=0;i<8;i++)//共8个流水灯控制码{P0=Tab[i];delay(100);//延时约60ms,(3*100*200=60000μs）}//慢速流水点亮LEDfor(i=0;i<8;i++)//共8个流水灯控制码{P0=Tab[i];delay(250);//延时约150ms,(3*250*200=150000μs）}}}22/192//31//实例31：用数组作函数参数控制流水花样#include<reg51.h>/*************************************************函数功能：延时约150ms*************************************************/void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：流水点亮P0口8位LED*************************************************/void led_flow(unsigned char a[8]){unsigned char i;for(i=0;i<8;i++){P0=a[i];delay();}}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F};//流水灯控制码led_flow(Tab);}//32P08LED//实例32：用指针作函数参数控制P0口8位LED流水点亮/*************************************************函数功能：延时约150ms*************************************************/void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：流水点亮P0口8位LED*************************************************/void led_flow(unsigned char*p)//形参为无符号字符型指针{unsigned char i;while(1){i=0;//将i置为0，指向数组第一个元素while(*(p+i)!='\0')//只要没有指向数组的结束标志{P0=*(p+i);//取的指针所指变量（数组元素）的值，送P0口delay();//调用延时函数i++;//指向下一个数组元素}}}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F,0x7F,0xBF,0xDF,0xEF,0xF7,0xFB,0xFD,0xFE, 0xFF,0xFE,0xFC,0xFB,0xF0,0xE0,0xC0,0x80,0x00,0xE7,0xDB,0xBD,0x7E,0xFF,0xFF,0x3C,0x18,0x0,0x81,0xC3,0xE7,0xFF, 0xFF,0x7E};//流水灯控制码unsigned char*pointer;224/192} pointer=Tab;led_flow(pointer);//33P1//实例33：用函数型指针控制P1口灯花样#include<reg51.h>//包含51单片机寄存器定义的头文件unsigned char code Tab[]={0xFE,0xFD,0xFB,0xF7,0xEF,0xDF,0xBF,0x7F}; //流水灯控制码，该数组被定义为全局变量/************************************************************** 函数功能：延时约150ms**************************************************************/ void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/************************************************************** 函数功能：流水灯左移**************************************************************/ void led_flow(void){unsigned char i;for(i=0;i<8;i++)//8位控制码{P0=Tab[i];delay();}}/************************************************************** 函数功能：主函数**************************************************************/ void main(void){void(*p)(void);//定义函数型指针，所指函数无参数，无返回值p=led_flow;//将函数的入口地址赋给函数型指针pwhile(1)(*p)(); //通过函数的指针p调用函数led_flow（）}//34//实例34：用指针数组作为函数的参数显示多个字符串#include<reg51.h>//包含51单片机寄存器定义的头文件unsigned char code str1[]="Temperature is tested by DS18B20";//C语言中，字符串是作为字符数组来处理的unsigned char code str2[]="Now temperature is:";//所以，字符串的名字就是字符串的首地址unsigned char code str3[]="The Systerm is designed by Zhang San";unsigned char code str4[]="The date is2008-9-30";unsigned char*p[]={str1,str2,str3,str4};//定义p[4]为指向4个字符串的字符型指针数组/**************************************************************函数功能：延时约150ms**************************************************************/ void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/**************************************************************函数功能：流水点亮P0口8位LED**************************************************************/ void led_display(unsigned char*x[])//形参必须为指针数组{unsigned char i,j;for(i=0;i<4;i++)//有4个字符串要显示{j=0;//指向待显字符串的第0号元素while(*(x[i]+j)!='\0')//只要第i个字符串的第j号元素不是结束标志{P0=*(x[i]+j);//取得该元素值送到P0口显示delay();//调用延时函数j++;//指向下一个元素}}}/************************************************************** 函数功能：主函数**************************************************************/ void main(void){unsigned char i;while(1){for(i=0;i<4;i++)led_display(p);//将指针数组名作实际参数传递}}//实例35：字符函数ctype.h应用举例#include<reg51.h>//包含51单片机寄存器定义的头文件#include<ctype.h>void main(void){while(1){P3=isalpha('_')?0xf0:0x0f;//条件运算，若'_'是英文字母，P3=0xf0 }}//实例36：内部函数intrins..h应用举例#include<reg51.h>//包含51单片机寄存器定义的头文件#include<intrins.h>//包含函数isalpha（）声明的头文件/*************************************************函数功能：延时约150ms*************************************************/void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}227/192/*************************************************函数功能：主函数*************************************************/void main(void){P3=0xfe;//P3=11111110Bwhile(1){P3=_crol_(P3,1);//将P3的二进制位循环左移1位后再赋给P3 delay();//调用延时函数}}//37stdlib.h//实例37：标准函数stdliib.h应用举例#include<reg51.h>//包含51单片机寄存器定义的头文件#include<stdlib.h>//包含函数isalpha（）声明的头文件/*************************************************函数功能：延时约150ms*************************************************/void delay(void){unsigned char m,n;for(m=0;m<200;m++)for(n=0;n<250;n++);}/*************************************************函数功能：主函数*************************************************/void main(void){unsigned char i;while(1){for(i=0;i<10;i++)//产生10个随机数{P3=rand()/160;//将产生的随机数缩小160倍后送P3显示delay();}}}//实例 38：字符串函数 striing.h应用举例 #include<reg51.h> //包含 51 单片机寄存器定义的头文件 #include<string.h> //包含函数 isalpha （）声明的头文件 void main(void){unsigned char str1[ ]="Now, The temperature is :";unsigned char str2[ ]="Now, The temperature is 36 Centgrade:"; unsigned char i;i=strcmp(str1,str2); //比较两个字符串，并将结果存入i if(i==0) //str1=str2P3=0x00;elseif(i<0) //str1<str2P3=0xf0;else //str1>str2P3=0x0f;while(1); //防止程序“跑飞”}// 39 2 #include<reg51.h> //实例 39：宏定义应用举例2 //包含 51 单片机寄存器定义的头文件 # define F(a,b) (a)+(a)*(b)/256+(b) void main(void){unsigned char i,j,k;i=40;j=30;k=20;//带参数的宏定义，a 和 b 为形参 参} P3=F(i,j+k); while(1);//i 和 j+k分别为实参，宏展开时，实参将替代宏定义中的形//实例40：宏定义应用举例2 #include<AT89X51.h>#include<ctype.h>void main(void){P3_0=0;//将P3.0引脚置低电平，LED点亮P3_1=0;//将P3.0引脚置低电平，LED点亮P3_2=0;//将P3.0引脚置低电平，LED点亮P3_3=0;//将P3.0引脚置低电平，LED点亮P3_4=1;//将P3.4引脚置高电平，LED熄灭P3_5=1;//将P3.5引脚置高电平，LED熄灭P3_6=1;//将P3.7引脚置高电平，LED熄灭P3_7=1;//将P3.7引脚置高电平，LED熄灭while(1);}//实例41：宏定义应用举例3#include<reg51.h >#define MAX100 void main(void) {#if MAX>80P3=0xf0;#elseP3=0x0f;#endif}//包含51单片机寄存器定义的头文件//将MAX宏定义为字符串100//如果字符串100大于80//P3口低四位LED点亮//否则，P3口高四位LED点亮//结束本次编译/***************************************************** ************中断、定时器********中断、定时器*********************中断、定时器*********中断、定时器****************************************************************** **///实例42：用定时器T0查询方式P2口8位控制LED闪烁#include<reg51.h>//包含51单片机寄存器定义的头文件/**************************************************************函数功能：主函数**************************************************************/void main(void){//EA=1;//开总中断//ET0=1;//定时器T0中断允许TMOD=0x01;//使用定时器T0的模式1TH0=(65536-46083)/256;//定时器T0的高8位赋初值TL0=(65536-46083)%256;//定时器T0的高8位赋初值TR0=1;//启动定时器T0TF0=0;P2=0xff;while(1)//无限循环等待查询{while(TF0==0);TF0=0;P2=~P2;TH0=(65536-46083)/256;//定时器T0的高8位赋初值TL0=(65536-46083)%256;//定时器T0的高8位赋初值}}//实例43：用定时器T1查询方式控制单片机发出1KHz音频/************************************************************** 函数功能：主函数**************************************************************/ void main(void){//EA=1;//开总中断//ET0=1;//定时器T0中断允许TMOD=0x10;//使用定时器T1的模式1TH1=(65536-921)/256;//定时器T1的高8位赋初值TL1=(65536-921)%256;//定时器T1的高8位赋初值TR1=1;//启动定时器T1TF1=0;while(1)//无限循环等待查询{while(TF1==0);TF1=0;sound=~sound;//将P3.7引脚输出电平取反TH1=(65536-921)/256;//定时器T0的高8位赋初值TL1=(65536-921)%256;//定时器T0的高8位赋初值}}//44T0P18LED //实例44：将计数器T0计数的结果送P1口8位LED显示#include<reg51.h>//包含51单片机寄存器定义的头文件sbit S=P3^4;//将S位定义为P3.4引脚/************************************************************** 函数功能：主函数**************************************************************/ void main(void){//EA=1;//开总中断//ET0=1;//定时器T0中断允许TMOD=0x02;//使用定时器T0的模式2TH0=256-156;//定时器T0的高8位赋初值TL0=256-156;//定时器T0的高8位赋初值TR0=1;//启动定时器T0while(1)//无限循环等待查询{while(TF0==0)//如果未计满就等待。

Proteus仿真原理图：Keil C源程序：#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit RED_DONGXI = P1^0;//南北方向红灯亮sbit YELLOW_DONGXI = P1^1;//南北方向黄灯亮sbit RED_NANBEI = P1^3;//东西方向红灯亮sbit GREEN_DONGXI = P1^2;//南北方向绿灯亮sbit YELLOW_NANBEI = P1^4;//东西方向黄灯亮sbit GREEN_NANBEI = P1^5;//东西方向绿灯亮sbit DXweixuan1 = P1^6;//南北方向数码管位选1sbit DXweixuan2 = P1^7;//南北方向数码管位选2sbit NBweixuan1 = P3^0;//东西方向数码管位选1sbit NBweixuan2 = P3^1;//东西方向数码管位选2sbit L1=P3^5;sbit L2=P3^6;sbit L3=P3^7;uint aa, bai,shi,ge,bb;uint shi1,ge1,shi2,ge2;uint code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}; uint code table1[]={0xfc,0x60,0xda,0xf2,0x66,0xb6,0xbe,0xe0,0xfe,0xf6};void delay(uint z);void init(uint a);void display(uint shi1,uint ge1,uint shi2,uint ge2);void xtimer0();void init1();void init2();void init3();void init4();void init5();void xint1();void xint0();void LED_ON();void LED_OFF();void main(){P0=0xFF;P1=0xFF;P2=0x00;P3=0xFF;EA=1;EX0=1;IT0=0;init1();while(1){init2();//第2个状态init3(); //第3个状态init4(); //第4个状态init5();//第5个状态}}void init1()//第一个状态：东西、南北方向均亮红灯5S {uint temp;temp=5;TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;while(1){RED_DONGXI=0; //第一个状态东西、南北均亮红灯5SRED_NANBEI=0;GREEN_DONGXI=1;GREEN_NANBEI=1;YELLOW_DONGXI=1;YELLOW_NANBEI=1;if(aa==20)//定时20*50MS=1S{aa=0;temp--;}shi1=shi2=temp/10;ge1=ge2=temp%10;if(temp==0){temp=5;break;}display(ge1,shi1,ge2,shi2);}}void init2()//第二个状态：东西亮红灯30S~5S、南北亮绿灯25~0S;{uint temp;temp=26;TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;while(1){RED_DONGXI=1;RED_NANBEI=0;GREEN_DONGXI=0;GREEN_NANBEI=1;YELLOW_DONGXI=1;//第二个状态：东西亮绿灯25S、南北亮红灯YELLOW_NANBEI=1;if(aa==20)//定时20*50MS=1S{aa=0;temp--;shi1=(temp+5)/10;ge1=(temp+5)%10;shi2=temp/10;ge2=temp%10;if(temp==0){temp=26;break;}}display(ge1,shi1,ge2,shi2);}}void init3() //第三个状态：东西绿灯变为黄灯闪5次、南北亮红灯5S {uint temp;temp=6;TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;while(1){RED_NANBEI=0;GREEN_DONGXI=1;if(aa==20)//定时20*50MS=1S{aa=0;temp--;YELLOW_DONGXI=~YELLOW_DONGXI;shi1=temp/10;shi2=shi1;ge1=temp%10;ge2=ge1;}if(temp==0){temp=6;break;}display(ge1,shi1,ge2,shi2);}}void init4()//第四个状态：东西亮绿灯25~0S，南北方向亮红灯30~5S；{uint temp;temp=26;TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;while(1){RED_DONGXI=0;RED_NANBEI=1;YELLOW_DONGXI=1;//第一个状态东西、南北均亮红灯5SGREEN_NANBEI=0;if(aa==20){aa=0;temp--;shi1=temp/10;shi2=(temp+5)/10;ge1=temp%10;ge2=(temp+5)%10;if(temp==0){temp=26;break;}}display(ge1,shi1,ge2,shi2);}}void init5()//第五个状态：东西亮红灯、南北绿灯闪5次转亮黄灯5S {uint temp;temp=6;TMOD=0x01;TH0=(65535-50000)/256;TL0=(65535-50000)%256;EA=1;ET0=1;TR0=1;while(1){RED_NANBEI=1;RED_DONGXI=0;GREEN_DONGXI=1;GREEN_NANBEI=1;if(aa==20){aa=0;temp--;YELLOW_NANBEI=~YELLOW_NANBEI;shi1=temp/10;shi2=shi2;ge1=temp%10;ge2=ge1;if(temp==0){temp=6;break;}}display(ge1,shi1,ge2,shi2);}}void display(uint shi1,uint ge1,uint shi2,uint ge2) {DXweixuan1=0;DXweixuan2=1;NBweixuan1=1;NBweixuan2=1;P0=table[ge1];delay(5);DXweixuan1=1;DXweixuan2=0;NBweixuan1=1;NBweixuan2=1;P0=table[shi1];delay(5);DXweixuan1=1;DXweixuan2=1;NBweixuan1=0;NBweixuan2=1;P0=table[ge2];delay(5);DXweixuan1=1;DXweixuan2=1;NBweixuan1=1;NBweixuan2=0;P0=table[shi2];delay(5);}void xint0() interrupt 0 {RED_NANBEI=0;RED_DONGXI=0;GREEN_NANBEI=1;GREEN_DONGXI=1;YELLOW_NANBEI=1;YELLOW_DONGXI=1;P0=0x00;NBweixuan1=0;NBweixuan2=0;DXweixuan1=0;DXweixuan2=0;delay(2);return ;}void xint1() interrupt 2 {RED_NANBEI=1;RED_DONGXI=1;GREEN_NANBEI=0;GREEN_DONGXI=0;YELLOW_NANBEI=1;YELLOW_DONGXI=1;P0=0x00;NBweixuan1=0;NBweixuan2=0;DXweixuan1=0;DXweixuan2=0;delay(2);return ;}void xtimer0() interrupt 1 {TH0=(65535-50000)/256;TL0=(65535-50000)%256;aa++;}void delay(uint z){uint x,y;for(x=0;x<z;x++)for(y=0;y<110;y++); }。

C51单片机和电脑串口通信电路图与源码51单片机有一个全双工的串行通讯口，所以单片机和电脑之间可以方便地进行串口通讯。

进行串行通讯时要满足一定的条件，比如电脑的串口是RS232电平的，而单片机的串口是TTL电平的，两者之间必须有一个电平转换电路，我们采用了专用芯片MAX232进行转换，虽然也可以用几个三极管进行模拟转换，但是还是用专用芯片更简单可靠。

我们采用了三线制连接串口，也就是说和电脑的9针串口只连接其中的3根线：第5脚的GND、第2脚的RXD、第3脚的TXD。

这是最简单的连接方法，但是对我们来说已经足够使用了，电路如下图所示，MAX232的第10脚和单片机的11脚连接，第9脚和单片机的10脚连接，第15脚和单片机的20脚连接。

串口通讯的硬件电路如上图所示在制作电路前我们先来看看要用的MAX232，这里我们不去具体讨论它，只要知道它是TTL和RS232电平相互转换的芯片和基本的引脚接线功能就行了。

通常我会用两个小功率晶体管加少量的电路去替换MAX232，可以省一点，效果也不错,下图就是MAX232的基本接线图。

按图7－3加上MAX232就可以了。

这大热天的拿烙铁焊焊，还真的是热气迫人来呀：P串口座用DB9的母头，这样就可以用买来的PC串口延长线进行和电脑相连接，也可以直接接到电脑com口上。

为了能够在电脑端看到单片机发出的数据，我们必须借助一个WINDOWS软件进行观察，这里我们利用一个免费的电脑串口调试软件。

本串口软件在本网站可以找到软件界面如上图，我们先要设置一下串口通讯的参数，将波特率调整为4800，勾选十六进制显示。

串口选择为COM1，当然将网站提供的51单片机实验板的串口也要和电脑的COM1连接，将烧写有以下程序的单片机插入单片机实验板的万能插座中，并接通51单片机实验板的电源。

串口实验的源程序如下所示：;这是一个S51单片机实验开发板向PC机的串口单向发送数据AF的演示程序;采用MAX232专用芯片作RS232/TTL电平转换.;通讯波特率为4800KBPS,只要按下一次K1（就是P3.6引脚变成低电平）;就发送一个16进制的AF字符ORG 0000HMOV SCON,#50H;设置成串口1方式MOV TMOD,#20H;波特率发生器T1工作在模式2上MOV PCON,#80H;波特率翻倍为2400x2=4800BPSMOV TH1,#0F3H;预置初值(按照波特率2400BPS预置初值)MOV TL1,#0F3H;预置初值(按照波特率2400BPS预置初值)SETB TR1;启动定时器T1;以上完成通讯初始化设置WRIT:JB P3.6,$;判断K1是否按下,如果没有按下就等待ACALL DELAY10;延时10毫秒消触点抖动JB P3.6,WRIT;去除干扰信号JNB P3.6,$;等待按键松开MOV A,#0AFH;将16进制的字符AF发送到串口去MOV SBUF,A;将AF通过串口发送出去AJMP WRIT;10毫秒延时子程序DELAY10:MOV R4,#20D2:MOV R5,#248DJNZ R5,$DJNZ R4,D2RETEND;=============两机串口通讯程序(主机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0100H ;主程序在ROM中存放位置;===============主程序=====================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED3,#16MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;--------------------;MOV DPTR,#TABLE ; 赋显示代码首地址MOV R1,#00H ; 给R1赋初值00HACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;-----------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X) SETB TR1 ;启动定时;*****************主程序结束************************ LP8: MOV A,R1 ;将1的数据装到A中;-----------------------MOV SBUF,A ;将A的数据送到缓冲区JNB TI,$ ;等待数据发送完毕CLR TI ;清发送中断标志;-----------------------INC R1CJNE R1,#99,LP3MOV R1,#00HLP3: ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序ACALL DELAY_1S ;调延时子程序AJMP LP8;=================拆分程序===================== SEPERATE: ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP AMOV LED1,A ;十位送LED1RET;===============显示子程序===================== DISPLAY:MOV DPTR,#TABLE ; 赋显示代码首地址MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序===============DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END;=============两机串口通讯程序(从机)===================== ; 功能: 使用串行中断,接收数据并显示; 硬件环境: 自制单片机实验板; 软件环境: 伟福 V3.20; Create date: 2004_07_26; First Modify: 2004_07_26; second Modify:; Last Modify: 2004_07_26; Author: Sujiande;===========预定义===================LED0 EQU 40H ;预定义数码管LED1 EQU 41H ;预定义数码管LED2 EQU 42H ;预定义数码管LED3 EQU 43H ;预定义数码管LED4 EQU 44H ;预定义数码管LED5 EQU 45H ;预定义数码管LED6 EQU 46H ;预定义数码管LED7 EQU 47H ;预定义数码管SDA BIT P0.1 ; 定义数据线引脚定义SCL BIT P0.0 ; 定义时钟线引脚定义;---------------------------ORG 0000H ;主程序入口AJMP MAIN ;跳转到主程序ORG 0023H ;中断入口地址AJMP S_INT ;跳转到中断程序ORG 0100H ;主程序在ROM中存放位置;==============主程序========================MAIN:MOV LED0,#00H ;赋初值MOV LED1,#00HMOV LED2,#16 ;赋初值为16, 数码管显示代码为: 灭MOV LED4,#16MOV LED5,#16MOV LED6,#16MOV LED7,#16;------------------------------MOV DPTR,#TABLE ; 赋显示代码首地址ACALL DISPLAY ; 调显示子程序MOV SP, #30H ; 给堆栈指针赋初值;--------------------------------------------; 使用定时器1，作为波特率发生器，设定波特率=9600，; 定时器初值为：FAH; 串行控制器设置：SM0=0,SM1=1,SM2=0,REN=1,TB8=0,; RB8=0,TI=0,RI=0 即0101 0000B; 波特率加倍;---------------------------------------------MOV TMOD,#20H ;设置定时器1，工作方式2MOV TH1,#0FAh ;赋初值: FAMOV TL1,#0FAh ;赋初值: FAMOV SCON, #50h ;设置串行口控制寄存器MOV PCON, #80h ;设置电源控制寄存器, 让波特率加倍(2X);---------------------------------------SETB EA ; 启动总中断SETB ES ; 启动串行中断SETB TR1 ;启动定时AJMP $ ; 等待中断;*****************主程序结束************************;===============中断服务程序============================= S_INT:MOV R1, SBUF ;将缓冲区的数据送到R1ACALL SEPERATE ;调拆分程序ACALL DISPLAY ;调显示子程序CLR RI ;清接收中断标志RETI ;中断返回;=================拆分程序===================== SEPERATE: MOV A,R1ANL A,#0Fh ;与操作得到个位数据MOV LED0,A ;个位送LED0MOV A,R1ANL A,#0F0H ;与操作得到十位数据SWAP A ;MOV LED1,A ;十位送LED1RET;===============显示子程序======================MOV A,LED0 ;查表数据送AMOVC A,@A+DPTR ;查表,得到显示代码ACALL SHIFT ;调移位子程序MOV A,LED1MOVC A,@A+DPTRACALL SHIFTMOV A,LED2MOVC A,@A+DPTRACALL SHIFTMOV A,LED3MOVC A,@A+DPTRACALL SHIFTMOV A,LED4MOVC A,@A+DPTRACALL SHIFTMOV A,LED5MOVC A,@A+DPTRACALL SHIFTMOV A,LED6MOVC A,@A+DPTRACALL SHIFTMOV A,LED7MOVC A,@A+DPTRACALL SHIFTRET;---------显示代码表---------TABLE: DB 11H,0D7H,32H,92H,0D4H,98H,18H,0D3H,10H,90H ;0,1,2,3,4,5,6,7,8,9, DB 50H,1CH,39H,16H,38H,78H, 0FFH,0FEH,0EFH ;10,11,12,13,14,15,灭,-;================移位子程序============================SHIFT: PUSH A ; 进栈暂存A值MOV R0,#8 ; 循环8次CLR C ;清进位标志CLR SCL ;时钟线,先钳位为0LP2: RLC AMOV SDA,CNOPNOPSETB SCLNOPNOPCLR SCLNOPNOPDJNZ R0,LP2POP A ; 出栈恢复A值RET;=============延时子程序=============== DELAY_1S:MOV R7,#0ffHLOOP7: MOV R6,#0ffHLOOP6: NOPNOPNOPNOPNOPNOPDJNZ R6,LOOP6DJNZ R7,LOOP7RET;------------------------------END。

闪烁灯[实验要求]点亮与单片机P1.0口相连的发光二极管，延时0.2S，然后熄灭，延时0.2S，再点亮，如此循环下去。

[实验目的]初步了解单片机IO口输出高低电平的作用，延时函数的时间估算。

[硬件电路][源代码]#include<reg51.h>/**********************************************************上面这行是一个"文件包含"处理。

所谓"文件包含"是指一个文件将另外一个文件的内容全部包含进来这里的程序虽然只写了一行，但C编译器在处理的时候却要处理几十或几百行，这里包含reg51.h的目的在于本程序要使用P1这个符号，而P1是在reg51.h这个头文件中定义的。

大家可以在编译器目录下面用记事本打开这个文件看看。

*********************************************************/sbit P1_0=P1^0; //定义IO口这步的目的是让编//译器知道P1_0代表的就是单片机的P1.0口void delay02s(void) //延时0.2秒子程序{unsigned char i,j,k; //定义3个无符号字符型变量。

for(i=20;i>0;i--) //三个FOR循环用来延时,这里为for(j=20;j>0;j--) //什么是0.2S大家可以用WAVE for(k=248;k>0;k--); //高断点仿真一下，就可知道大概 } //是0.2S了。

void main(void) //每一个C语言程序有且只有一个主函数，{while(1) //循环条件永远为真，以下程序一直执行下去。

{P1_0=0; // I/O口P1.0输出低电平，小灯被点亮。

delay02s(); //延时经过0.2秒。

P1_0=1; // I/O口P1.0输出高电平，小灯熄灭。

单片机c语言开关程序单片机是一种集成电路，它具有微处理器、存储器和输入输出端口等功能。

在单片机中，C语言是一种常用的编程语言，可以用来开发各种程序。

本文将详细介绍如何使用C语言编写一个简单的开关程序。

开关是我们日常生活中常见的一种电子元件，它可以控制电路的通断。

在单片机中，我们可以通过编写程序来控制开关的状态。

下面是一个使用C语言编写的开关程序示例：```c#include <reg52.h> // 包含单片机的头文件sbit LED = P1^0; // 将P1.0引脚定义为LED输出口sbit SW = P3^2; // 将P3.2引脚定义为开关输入口void main(){LED = 0; // 初始状态下关闭LEDwhile(1){if(SW == 0) // 当开关按下时{LED = 1; // 打开LED}else{LED = 0; // 关闭LED}}}```上述程序使用了51单片机的C语言编程，通过将P1.0引脚定义为LED输出口，P3.2引脚定义为开关输入口，实现了一个简单的开关控制LED的功能。

在主函数中，我们首先将LED置为0，即关闭LED。

然后通过一个无限循环，不断检测开关的状态。

当开关按下时，开关引脚的电平为低电平（0），此时将LED置为1，即打开LED；当开关松开时，开关引脚的电平为高电平（1），此时将LED置为0，即关闭LED。

通过这段简单的代码，我们可以实现一个基本的开关控制LED的功能。

当按下开关时，LED会亮起；当松开开关时，LED会熄灭。

这个程序可以很好地理解开关的工作原理和单片机的输入输出控制。

当然，这只是一个简单的示例程序，实际应用中可能会更加复杂。

在实际开发中，我们可以根据需要添加更多的功能，如控制多个LED灯、设置开关的触发条件等。

通过不断学习和实践，我们可以掌握更多关于单片机C语言开发的技巧和知识，实现更多有趣和实用的功能。

通过C语言编写单片机的开关程序，我们可以实现对开关状态的监测和控制。

主要学习51单片机的外部引脚和内部结构等，叙述一下。

本书任务驱动教学，引入案例有浅变深，循序渐进，给读者留下思考和发挥空间。

3.1 利用单片机的I/O口驱动LED3.1.1利用单片机的P0.0 端口驱动1只LED闪烁编程的目的是利用C语言控制单片机I/O端口按要求输出矩形波脉冲信号，信号的周期由延时函数决定。

一、电路原理STC-89C51单片机的P0口采用为OD门输出，不存在拉出电流，因此利用P0驱动负载时有两种接法：一种是加上拉电阻R2，见图3-1-1，既用1K 电阻接电源正极，此时P0口输出高电平时LED亮；另一种电路为P0.7低电平驱动有效，在P0.7输出低电平时，STC-89C51端口灌入电流达20mA，可直接驱动小负载。

图3-3-1中的R3为限流电阻，限制LED2的工作电流。

图3-1-1 驱动LED电路原理单片机的最小系统包括晶体振荡电路，加电复位电路，同时要求单片机的31引脚EA接高电平。

时钟频率主要由晶体CY决定，C1、C2为独石电容，用于微小调整单片机时钟的振荡频率；R1和C3组成加电复位电路，C3为电解电容器；整个电路由+5V电压供电。

电路使用的元件参数见表3.1.1。

表3.1.1 3-1-1电路元件表元件名称序号标称规格（封装，功率电压等参数）作用单片机IC STC89C51 DIP40 核心芯片电容器C1 30PF 独石振荡电容器C2 30PF 独石振荡电容器C3 10μF 点解电容器复位晶振CY 12MHz S型振荡电阻R1 1KΩ1/4W，金属膜电容器C3放电电阻电阻R2 1KΩ1/4W，金属膜端口电位上拉电阻电阻R3 1KΩ1/4W，金属膜限流电阻发光二极管LED1 Φ5 红色高亮显示发光二极管LED2 Φ5 红色高亮显示二、程序设计1.程序设计平台程序设计采用keil C 软件，为了养成一个良好的文件管理习惯，建议：编程前，在计算机的某个硬盘分区下建立一个目录，目录的名字为你编写程序的主题，然后把keil C 产生的所有文件都放在该目录下。

单片机PWM温控C语言程序部分代码#include <reg52.h>#include <at89x52.h>#include <keyscan.h>extern void scan_full(void);extern unsigned char key_scan(void);extern bit key_ok;unsigned char pwm_set,key_value;unsigned char count;sbit PWM=P3^6; //将PWM定义为P3口的第六位？bit up,down,set_flag;unsigned char code BCD[]={0x3f,0x06,0x5b,0x4f, //此处是将0-F转换成0x66,0x6d,0x7d,0x07, //相应的BCD码0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};void delay1(unsigned char t){while(t--);}void pwm(void) interrupt 5//定时器2产生PWM波形{TF2=0; //定时器2的溢出标志要软件清除,//但当RCLK或TCLK为1时由硬件清除if((count>=pwm_set)&amt;&amt;(count<10))PWM=1;elsePWM=0;count++;if(count==10)count=0x00;}void key_pwm(unsigned char x)//把键值转化为PWM设置值{switch(x) //把矩阵键盘转化为独立键盘{case 1:up=1;break;case 2:down=1;break;case 3:set_flag=!set_flag;break;default:break;}//设置PWM参数:pwm_setif(up&amt;&amt;set_flag){pwm_set++;up=0;if(pwm_set>=10)pwm_set=0x00;}if(down&amt;&amt;set_flag){pwm_set--;down=0;if(pwm_set==0xff) //减到-1？pwm_set=9;}if(!set_flag){up=0;down=0;}}void main(void){TH2=0xb1; //定时20MSTL2=0xe0;RCAP2H=0xb1;//定时器2溢出会把该单元内容送到TH2和TL2 RCAP2L=0xe0;EA=1;ET2=1;TR2=1;while(1){scan_full(); //看是否有键按下if(key_ok) //有键按下,则判断到底是哪个键按下{key_value=key_scan();//键值送key_value暂存P0=~BCD[key_value]; /*此三句是将键值显示出来*/P2=0xfe;delay1(200);key_pwm(key_value); //调用键值转PWM设置参数函数key_value=0x00; //清除键值,以免一次按下,多次响应}P0=~BCD[pwm_set]; /***此三句是将pwm_set值显示出来*/P2=0xfd;delay1(200);}}#include <reg52.h>//#include <at89x52.h>//unsigned char code BCD[]={0x3f,0x06,0x5b,0x4f, //此处是将0-F转换成//相应的BCD码 :// 0x66,0x6d,0x7d,0x07,// 0x7f,0x6f,0x77,0x7c,// 0x39,0x5e,0x79,0x71};//unsigned char code KEY[]={0x00,0x00,0x01,0x02,0x03,//此处是为使程序通用,当键值不是按// 0x04,0x05,0x06,0x07,//这个排列时,把此表更改即可// 0x08,0x09,0x0a,0x0b,//最前面的那个0x00是为了查表方便,// 0x0c,0x0d,0x0e,0x0f};//因为键值是从1开始的sfr key_port=0x90; //定义P1口为键盘扫描口bit key_ok=0; //有键按下的标志/*************延时子程序*****************调用一次用时18微秒,t每加1,用时增加6微秒*/void delay(unsigned char t){while(t--);}unsigned char r_left(unsigned char x)//循环左移一位{x<<=1;x++;return(x);}/*************粗判有无键按下**************有键按下则将key_ok置1************/void scan_full(void){unsigned char temp;key_port=0xf0; //低半字节为行线,高半字节为列线temp=P1;if(temp!=0xf0)key_ok=1;elsekey_ok=0;}/************键盘扫描程序*****************************功能:返回键值,当无键按下时,返回0*************/unsigned char key_scan(void){unsigned char temp,count=0x01,key_value;//按键返回值unsigned char x_scan=0xfe,y_scan=0xef;//行、列扫描码unsigned char i,j,y; //行数和列数while(1){scan_full(); //粗判是否有键按下if(key_ok==1){key_ok=0;delay(200); //延时去抖动scan_full(); //再次粗判是否有键按下if(key_ok==1){for(i=0;i<4;i++) //扫描4行{key_port=x_scan;for(j=0;j<4;j++) //每行4列{temp=key_port;temp=temp&amt;0xf0;y=y_scan&amt;0xf0;if(temp==y){while(key_ok!=0)//等待按键松开{scan_full();}key_value=count;return(key_value);//找到键值,马上返回}else{count++;y_scan=r_left(y_scan);}}y_scan=0xef; //扫描完一列,重新对列扫描量赋初值x_scan=r_left(x_scan);//行扫描码左移一位，扫描下一行}}}return(key_value);//没键按下,返回0}}//unsigned char key(void)//{// unsigned char x;// unsigned char y;// x=key_scan();// return(x);// y=KEY[x];// return y;//}。

单片机与C应用做转换电路图附程序公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]ADC0809与51单片机应用程序电路原理图如下：说明： D0～D7接51单片机的P2口～ADIN1和ADIN2为通道IN0和IN1的电压模拟量输入（0～5V）?应用程序如下：#include""?#define uchar unsigned charsbit ST=P1^0;sbit EOC=P1^1;sbit OE=P1^2;sbit CLK=P1^3;sbit ADDCS=P1^4;?uchar AD_DATA[2]; //保存IN0和IN1经AD转换后的数据?/**********延时函数************/void delay(uchar i){uchar j;while(i--){for(j=125;j>0;j--);}}/*********系统初始化***********/void init(){EA = 1; //开总中断TMOD = 0x02; //设定定时器T0工作方式TH0=216; //利用T0中断产生CLK信号TL0=216;TR0=1; //启动定时器T0ET0=1;ST=0;OE=0;}/***********T0中断服务程序************/ void t0(void) interrupt 1 using 0{CLK=~CLK;}?/***********AD转换函数**********/void AD(){ST=0;ADDCS=0; //选择通道IN0 delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[0]=P2;OE=0;ST=0;ADDCS=1; //选择通道IN1 delay(10);ST=1; //启动AD转换delay(10);ST=0;while(0==EOC);OE=1;AD_DATA[1]=P2;OE=0;}?/*****************主函数**************/ void main(){init();while(1){AD();}}。
