广州炜尔微电脑恒压供水控制器使用手册

恒压供水系统操作说明
一.本系统原理是利用变频，压力传感器反馈信号控制变频器水泵转
速达到恒压功能。

二.操作方法
（1）在变频停止状态下“面板数字全部显示为0时”通过最下方1#/2#水泵运行切换开关，选择所需运行的泵（注：必须在变频完全停止状态下切换水泵）
（2）按绿色“启动”按钮启动水泵
按红色“停止”按钮停止水泵
（3）压力设定：C3.10-[0]=目标压力值，此值是压力值百分比，用户调节时只需将此值增加或减少1-0.1，然后观察压力恒定范
围即可，不要一次调节过大，（注：“山间热水供水”“山间板
换”压力设定参数项是CD153）。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

恒压供水控制器说明书恒压供水控制器是一种智能设备，用于管道系统的水压控制和供水管理。

它具有稳定水压、节约能源和延长设备寿命等优点，适用于住宅、商业建筑和工业场所的水供应系统。

一、功能介绍恒压供水控制器采用先进的控制算法和传感器技术，能够实时监测管道系统的水压变化，并根据设定的压力范围自动调节水泵的运行，以保持稳定的水压。

它还具有以下功能：1. 自动调节：根据实时的水压情况，自动控制水泵的启停，并调节水泵的运行速度，以保持恒定的水压。

2. 水泵保护：当管道系统的水压超过或低于设定的范围时，控制器会发出警报并自动关闭水泵，以防止压力过高或过低对水泵造成损坏。

3. 远程监控：可以通过手机应用或网络平台，远程监控和调整控制器的工作状态和参数，方便用户远程控制和管理供水系统。

4. 水泵频率调节：根据实际需求，可以调节水泵的运行频率，以降低能耗并延长水泵的使用寿命。

二、使用方法1. 安装：将恒压供水控制器安装在合适的位置，确保与水泵和管道系统连接良好，并接通电源。

2. 设置参数：根据实际需要，设置控制器的压力范围和工作模式等参数。

控制器通常配备了触摸屏或旋钮，使参数调整更加方便。

3. 启动：按下启动按钮，控制器将开始监测水压变化，并自动控制水泵的运行。

4. 远程控制：如果需要远程监控和调整控制器的工作状态，可以下载对应的手机应用或登录网页平台，通过网络远程操作控制器。

三、注意事项1. 定期检查：定期检查控制器和管道系统的运行情况，确保其正常工作。

特别是注意水泵的运行状态、水压传感器的准确性和防止水泵堵塞等问题。

2. 防水措施：由于恒压供水控制器通常安装在潮湿的环境中，应采取必要的防水措施，以确保其安全可靠的运行。

3. 周期性维护：根据使用情况，定期清洁和维护控制器，并定期更换水泵的配件，以延长设备的使用寿命。

4. 电源保护：为了防止供电异常导致的故障，建议在安装时使用稳定的电源供应，并考虑备用电池供电。

总结：恒压供水控制器作为一种先进的智能设备，能够稳定管道系统的水压，提高供水效率，保护水泵并节约能源。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种用于自动控制供水系统压力的智能化设备。

它能够根据实际用水需求，实时调节水泵的运行状态，以保持供水压力的稳定，从而提高供水质量，节约能源，并延长水泵的使用寿命。

二、工作原理恒压供水控制器通过压力传感器采集供水系统中的压力信号，并将其与设定的压力值进行比较。

当实际压力低于设定压力时，控制器会启动水泵增加供水量，直至压力达到设定值；当实际压力高于设定压力时，控制器则会减少水泵的运行数量或降低水泵的转速，以减少供水量，使压力恢复到设定范围内。

三、主要功能1、压力设定用户可以根据实际需求，在控制器上设定所需的供水压力值。

2、多泵控制支持对多台水泵的自动切换和协调控制，实现水泵的轮流工作和备用，提高系统的可靠性。

3、自动调速根据压力变化，自动调节水泵的转速，实现节能运行。

4、故障报警当系统出现故障，如水泵过载、缺水等，控制器会发出报警信号，并采取相应的保护措施。

5、数据显示实时显示供水压力、水泵运行状态、电流、电压等参数，方便用户监控系统运行情况。

6、通信功能具备通信接口，可与上位机进行通信，实现远程监控和管理。

四、技术参数1、输入电源：＿____V，＿____Hz2、压力测量范围：＿____MPa3、控制精度：＿____MPa4、输出控制方式：＿____5、防护等级：＿____五、安装与接线1、安装环境控制器应安装在干燥、通风良好、无腐蚀性气体的场所，避免阳光直射和强烈震动。

2、接线步骤（1）按照控制器的接线图，将压力传感器、水泵电机、电源等线路正确连接。

（2）确保接线牢固，接触良好，避免虚接和短路。

六、操作方法1、开机接通电源，控制器将进行自检，显示正常后即可进入工作状态。

2、参数设置通过操作面板上的按键，进入参数设置界面，按照提示输入设定压力等参数。

3、手动/自动切换可根据需要选择手动控制或自动控制模式。

4、运行监控在运行过程中，密切关注控制器的显示参数，如有异常及时处理。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

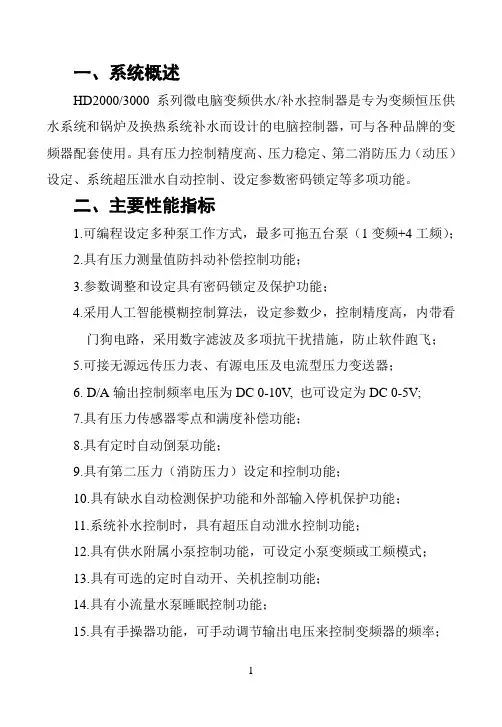

一、系统概述HD2000/3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（HD2000）160mm×80mm×90mm （HD3000）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：HD2000型控制器面板示意图HD2000型控制器端子接线图HD2000型控制器接线端子说明：N----AC 220V零线L ---- AC 220V火线P1---1#泵运行触点P2---2#泵运行触点FWD---正转运行CM1---信号公共点1 CM2--信号公共点2D/A---DC 0-10V输出DI1--第二压力（动压）DI2---停机信号输入端GND---压力信号公用端IN---压力信号输入端V+ ---远传压力表高端P1---1#泵变频端子P2---2#泵变频端子HD3000型控制器面板示意图HD3000型控制器端子接线图HD3000型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

恒压供水控制器说明书一、产品概述恒压供水控制器是一种专用设备，用于自动控制水泵的启停，以实现恒定的供水压力。

该控制器采用先进的控制算法和精确的压力传感器，能够根据用户设定的压力值进行智能调节，确保供水系统始终保持稳定的压力输出。

本说明书将详细介绍恒压供水控制器的特点、安装方法、使用步骤和注意事项。

二、产品特点1. 智能恒压控制：采用先进的控制算法，能够根据用户设定的压力值自动调节水泵的启停，确保供水系统稳定输出恒定的压力。

2. 高精度压力传感器：内置高精度压力传感器，能够实时监测供水系统的压力变化，并准确反馈给控制器进行调节。

3. 多种保护功能：具备过压保护、欠压保护、过流保护、短路保护等多种安全保护功能，有效保护供水系统和水泵设备的安全运行。

4. 易操作的触摸屏界面：采用人机交互的触摸屏界面，操作简便直观，用户可轻松设置和调整恒压供水控制器的参数。

5. 节能高效：根据系统需求智能调节水泵的启停，避免不必要的能耗，实现节能高效的供水控制。

三、安装方法1. 选择合适的安装位置：恒压供水控制器应安装在通风良好、干燥、无腐蚀性气体和粉尘的环境中。

2. 连接电源：将控制器的电源线连接到电源插座，并确保电源电压与控制器标识一致。

3. 连接压力传感器：将压力传感器的连接线与控制器相应接口连接，注意正确对接，避免接反或接触不良。

4. 连接水泵设备：根据控制器的接线图，将水泵设备与控制器相应接口连接，确保接线牢固可靠。

5. 安装固定：将控制器固定在合适的位置，确保不会晃动或受到外力影响。

四、使用步骤1. 启动控制器：按下控制器的电源开关按钮，使控制器进入工作状态。

2. 设置参数：通过触摸屏界面，进入参数设置界面，按照实际需求设置恒压供水控制器的参数，包括供水压力设定值、启停压力差、启停延时等。

3. 手动模式：如需手动控制水泵启停，可在手动模式下操作控制器，手动模式下，控制器将按照设定的启停压力差来判断何时启停水泵。

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

一、系统概述HD2000/3000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（HD2000）160mm×80mm×90mm （HD3000）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：HD2000型控制器面板示意图HD2000型控制器端子接线图HD2000型控制器接线端子说明：N----AC 220V零线L ---- AC 220V火线P1---1#泵运行触点P2---2#泵运行触点FWD---正转运行CM1---信号公共点1 CM2--信号公共点2D/A---DC 0-10V输出DI1--第二压力（动压）DI2---停机信号输入端GND---压力信号公用端IN---压力信号输入端V+ ---远传压力表高端P1---1#泵变频端子P2---2#泵变频端子HD3000型控制器面板示意图HD3000型控制器端子接线图HD3000型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。

使用说明：本系统分为自动操作和手动操作两部分1、启动系统首先，请将柜体内的断路器合闸，观察plc绿色运行灯是否亮起（黄灯时请将plc最右边连接器盖下的开关拨到run，红灯请关机重启，如不行请重新下载程序至plc），变频器是否正常且无报警和故障（如有故障请参见mm430手册解除故障和报警），柜门上的屏是否运行，柜门上的运行指示灯是否亮起，确定后请启动总控开关。

2、自动控制首先将柜门上手自动旋钮选为自动，接着在屏上点击且输入密码，进入监控画面，确定无报警（如有报警，请根据报警提示解除报警，如有特殊情况（如：硬件故障但不影响使用的情况）必须无视故障的，可以强制，如屏出故障后，可重启变频器），确定时间数据正确，然后点击屏上或柜体上的启动按钮。

3、手动控制首先将柜门上手自动旋钮选为手动，接着点击屏或柜体上的启动按钮，然后确定一号电机的使用方式，旋钮启动一号电机，确定二号电机的使用方式，旋钮启动二号电机。

（只能有一台电机使用变频方式，工频使用后会有一段时间的变频保护时间）4、用户密码管理员账户：0 密码：00000000操作员账户：1 密码：11111111密码可在屏中更改5、触摸屏的校准在主菜单里可以找到6、如果plc硬件损坏，可更换plc，应急时可将plc上200、203线拆下直接短接入24v。

7、如果变频器硬件损坏或故障无法排除时，请直接用手动控制中的工频（不可使用变频）。

8、校准变频数据，将变频器上的hand按下，按上键直到到达预设水压，按下p，p0003为3，查看r2266的数据并将数据输入至p2240.9、监控时间设定屏监控中的自动切换时间是指两台电机交互使用的间隔时间，自动保护时间是对工频切换至变频时对变频器的保护，应设置为工频条件下电机从工作到停止的时间。

高低频自动切换时间为，当变频使用时，变频器已达最高频率，维持一段时间后，系统会将2台电机同时开启，一台工频使用一台变频使用来满足低水压的使用需求。

产品使用常见疑问解答一、首次开机显示故障，为什么？答：因为系统上默认为自动状态，“出厂设置”参数中，设定压力为0，此时需要更改设定压力为实际需要压力即可。

二、实际压力与显示压力不符，为什么？答：可能有以下几种原因：1.此种情况下一般是参数设置不当引起的，首先确定第19项参数设置是否与实际压力输入信号匹配，此项参数需在手动模式下修改。

2.由于各个系统现场环境不同，比如压力信号线的大小及距离远近不同，可能会导致压力信号减弱，这种情况下需要进行压力校准，即第16项参数。

3.量程选择是否和实际匹配，即第24项参数，此项参数需在手动模式下修改。

4.检查接线是否正确或者压力表、压力传感器是否损坏。

5.检查控制系统电源是否在正常工作范围内。

三、系统压力不稳，容易震荡，为什么？答：可能有以下几种原因：1.压力传感器采集系统压力的位置不合理，压力采集点选取的离水泵出口太近，管路压力受出水的流速影响太大。

从而反馈给控制器的压力值忽高忽低，造成系统的震荡。

2.如果系统采用了气压罐的方式，而压力采集点选取在气压罐上，也可能造成系统的震荡，空气本身有一定的伸缩性，而且气体在水中那个的溶解度随压力的变化而变化，水泵直接出水的反馈压力和通过气体的反馈压力之间有一定的时间差，从而造成系统震荡。

3.控制器的PID参数不当。

一般情况下，每个现场情况有差异，需适当调节PID参数。

四、小泵起停过于频繁，为什么？答：在系统参数中，第43、44项参数“小泵开压力、小泵关压力”范围设定过小。

在所有主泵都关闭以后，当系统的实际压力低于小泵开压力时，小泵则启动。

随着系统压力的上升，使得系统的实际压力高于小泵关压力时，小泵则被系统关闭。

所以，解决问题的方法是将此项参数调节到合适的值即可。

五、变频器运行频率与控制器显示的频率不符，为什么？答：此种情况一般是参数设置不当引起的，首先确定第20项参数是否设置为“1”，即选择内部PID控制，此项参数需在手动模式下修改。

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220VP01 当前压力设定值0-2.5Mpa 0.20第一控制压力或下限压力设定值P02 第二压力设定值0-2.5Mpa 0.30第二控制压力、消防压力或动压设定值P03 泵工作方式1-14 11-1#泵变频,2-2#泵变频,3-一变一工,4-补水泄压,5-开关控制,6-1#与2#循环,7-1#,2#,3#三台泵循环,8-一变两工,9-一变三工,10-消防二工频,11-一变四工,12-1#与3#循环,13-2#与3#循环,14—3#泵变频P04 变频 工频时间设定0.1-5秒0.2用于两泵或三泵循环软启动时，变频切换到工频的时间设定P05 欠压加泵时间0-250秒20多泵启动时，欠压启动下台泵的时间P06 超压减泵时间0-250秒15多泵运行时，超压减泵的时间P07 输出电压选择1-2 1 1---0-10V 2---0-5VP08 输入传感器类型1-2 11---0-5V 2---1-5V(4-20mA)P09 传感器量程选择0.6, 1.0, 1.6,2.5 MPa1.00.6Mpa,1.0MPa,1.6MPa,2.5MpaP10 传感器零点校正0-0.1MPa 0.00填入传感器零压时仪表PV窗口显示的数值P11 传感器满度校正0-50% 12%满量程的修正百分比（0-50%）P12 定时换泵设定0-1 00---不换泵1—定时换泵(P03=1,2,6,7,12,13定时换泵功能有效)P13 定时换泵时间1-100小时12 定时换泵时间设定P14 换泵剩余时间显示1-100小时12显示离换泵还剩多少时间，不能设定。
