854系列伺服液位计调试过程1．1 介绍这里将介绍854伺服液位计的调试过程。
其中一些主要的调试步骤，例如设定液位计参数和检查液位计性能的步骤可以在实验室中完成。
在可能的情况下尽量完成以下步骤。
在开始前必须确定，哪些必须在现场完成。
在实验室内，必须将液位计安装在支架上，支架上有可以让浮子和钢丝活动的孔。
送上电源后，854启动后应该处在一个浮子被锁住的状态下（LT，BL或FR）。
可以通过PET或上位机向液位计发送UN指令将浮子放下。
建议同时检查ER（故障状态下重新启动）指令，应该为TGI1。
为方便用户，同时提供了一份液位计设置参数的拷贝，建议使用与液位计一起的塑料袋中的安装设置和维护表格。
调试的步骤（参见本章的其他部分）●检查安装情况●选择需要使用的工具●安装浮子并解开马达锁●设定罐、液位计和用户自己的数据●根据人工检尺的液位值标定液位计●通过854ATG测量浮子在空气中的重量，并且与提供的浮子重量进行比较。
●测量液位并且检查测量的重复性●平衡测试(BT)1．2 调试前的检查在854安装在罐上后检查液位计的机械安装情况。
检查液位计安装的方向，是否背向罐壁。
检查液位计的水平度是否小于2°。
检查O型圈和垫片是否完好。
检查未使用的电缆入口是否已经安装了符合标准的堵头。
检查电气安装情况。
检查854ATG是否已在罐体上接地。
检查854ATG电压选择器选择的电压是否与现场提供的电源一致。
检查854ATG的电源线是否已接好。
检查854ATG的通讯线是否接好。
检查本安侧电缆接线。
（标记成蓝色的端子）在送电前关闭所有的端盖。
1．3 工具在实验室和现场都必须使用847 PET Enraf手持终端设定参数。
可以通过854 ATG 的红外通讯口与PET通讯。
847 PET是一台本安的仪器，是防水的（IP65），带有全ASCII键盘和LCD显示器。
具体请参阅847 PET的操作说明书。
另外，Enraf还提供了专用的调试和维护工具可供选购。
Honeywell Enraf 854ATG伺服液位计在罐区的应用卢叙金【摘要】介绍了Honeywell Enraf854ATG伺服液位计结构、工作原理.通过常熟华润化工有限公司及常州华润化工仓储有限公司两库区20多年的实际应用,提出Honeywell Enraf 854ATG伺服液位计设计、安装过程中的应注意的事项及常见故障.【期刊名称】《化工设计通讯》【年(卷),期】2019(045)002【总页数】1页(P95)【关键词】伺服液位计;安装注意事项;常见故障【作者】卢叙金【作者单位】常熟华润化工有限公司,江苏常熟 215536【正文语种】中文【中图分类】TH816液位是液体储罐的重要参数之一，通过对储罐液位参数的精准测量，可以对罐区营运过程进行更科学合理的调度及管理，同时可以确保储罐在营运过程中不会出现冒罐、抽空等安全事故的发生。
1 Honeywell Enraf 854ATG 伺服液位计的结构Honeywell Enraf 854ATG 伺服液位计实际结构分为二室，由精加工带有槽的测量磁鼓、不锈钢丝、浮子组成线鼓室（也称检修室）；另一室由伺服机构、控制单元组成控制室；两室通过线鼓罩完全隔开，因而完全隔离了易燃、易爆的被测介质进入控制室的可能，从而在结构上保证了完全的电隔离。
2 Honeywell Enraf 854ATG 伺服液位计的原理Honeywell Enraf 854ATG 伺服液位计是基于阿基米德原理——浮力平衡原理，故伺服液位计的测量原理是检测浮子上浮力的变化。
浮子通过不锈钢丝悬挂在线鼓室（也称检修室），而不锈钢丝则有规律地缠绕在精加工带有槽的测量磁鼓上，外磁铁被固定在精加工带有槽的测量磁鼓内，并与固定在步进电机上的内磁铁耦合在一起，当内磁铁施转，通过磁偶力矩的作用，使精加工带有槽的测量磁鼓整体转动。
浮子的实际重量由力传感器来测量，力传感器测量的浮子重量与预先设定的浮子重量比较。

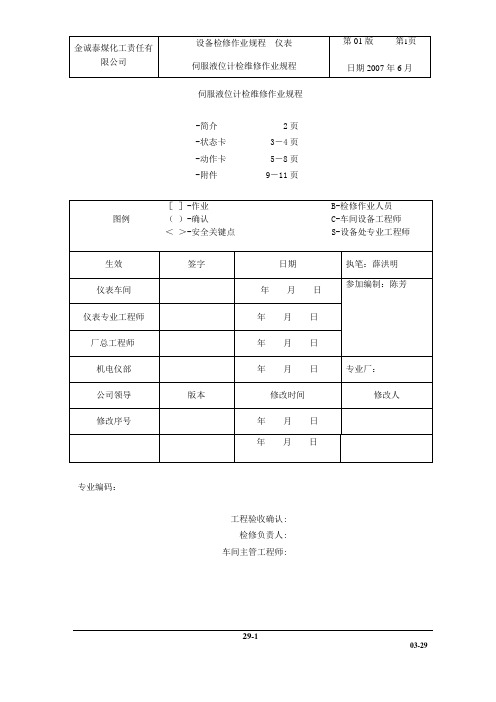

伺服液位计检维修作业规程-简介 2页-状态卡 3－4页-动作卡 5－8页-附件 9－11页［］-作业 B-检修作业人员图例（）-确认 C-车间设备工程师＜＞-安全关键点 S-设备处专业工程师生效签字日期执笔：薛洪明参加编制：陈芳仪表车间年月日仪表专业工程师年月日厂总工程师年月日机电仪部年月日专业厂：公司领导版本修改时间修改人修改序号年月日年月日专业编码：工程验收确认:检修负责人:车间主管工程师:简介本检修规程适用于罐区的伺服液位计是荷兰ENRAF公司生产的854系列（854A TG）高精度液位计。
854ATG的设置可以通过847PET (便携式Enraf 终端)来完成，通过红外接口连接到854ATG上；也可以在控制室微机上进行设定。
现场信号传输采用总线方式，通讯协议及速率：支持HART、RS232C/RS-485通讯接口1200或2400band。
测量的基本原理：是检测浮子上浮力的变化。
浮子由缠绕在带有槽的测量磁鼓上的结实柔软的测量钢丝吊着。
磁鼓通过磁耦合与步进马达相连接。
浮子的实际重量由力传感器来测量。
力传感器测得的浮子重量与预先设定的浮子重量比较。
如果测量值和设定值之间存在偏差，先进的软件控制模块就会调整步进马达的位置。
状态卡初始状态 M 0办理作业票，做好检修准备000 办理作业票。
010 确认现场条件。
020 准备工作。
状态M 1伺服液位计工作状态的检查和可能的故障处理100 液位计外观及指示的检查。
110 可能的故障处理。
120 检查结果确认。
状态M 2伺服液位计的标定及故障清除200 液位计的标定。
210 故障清除。
状态M 3安装及密封试验300 安装测量磁鼓。
310 安装浮子。
320 给马达解锁。
330 密封试验。
状态M 4最后工作状态的检查400 投运前的准备工作。
410 投运步骤。
最终状态M 5检修完毕，交付使用500 填写检修确认表。
510 交付使用。
装置（单元）名称：设备型号：工位号：动作卡初始状态M 0办理作业票，做好检修准备000 办理作业票。
enraf伺服液位计enraf 伺服液位计enraf, 液位计, 伺服恩拉福854ATG伺服液位计在石化产品储罐上的应用前言：恩拉福公司的伺服液位计是进入中国较早的高精度液位检测仪表，在客户的使用中得到好评。
在中原乙烯的一期工程原料产品罐区的建设中使用了35台854ATG伺服液位计，虽然中间出现过一些问题，但总的来说对这些伺服液位计的评价远远高于其它品牌的液位计。
由于采用了特殊的测量原理，所以在仪表对大高度测量，以及界面和密度的检测上有其它种类仪表不能比拟的良好性能。
通过多年的使用，现在就使用中应该注意的事项和一些问题的处理过程同大家进行一下交流。
测量的基本原理伺服液位计的测量原理如图所示：由力传感器检测浮子上浮力的变化。
浮子由缠绕在带有槽的测量磁鼓上的结实柔软的测量钢丝吊着。
磁鼓通过磁耦合与步进马达相连接。
浮子的实际重量由力传感器来测量。
力传感器测得的浮子重量与预先设定的浮子重量比较。
如果测量值和设定值之间存在偏差，先进的软件控制模块就会调整步进马达的位置，使浮子向下或向上移动，最终在力达到平衡的时候伺服电机停止转动。
1.1.1 液位测量产品液位的变化引起浮子浸没深度的变化，浮子所受的浮力同时也变化，浮力的变化被力传感器检测到。
测量值和设定值之间的的偏差引起步进马达位置的变化，升高和降低浮子的位置，直到测量值和设定值相等为止。
为了避免振动，软件还可以调整滞后作用和积分时间。
这样可以得到比较稳定和精确的平均液位。
步进马达每旋转一周大约使浮子上下移动10mm。
每旋转一周被分成200步，因此每步相当于0.05mm。
这直接决定了马达的分辨率。
同时不停地检测步进马达的位置。
这是通过安装在马达轴上的独特的码盘来实现的。
1.1.2 两种产品间的界面测量两种产品间的界面是通过向液位计发命令来实现的。
当你的设定点（一个浮子减浮力的一部分的值）等于浮子在两种液体受到的浮力的平均值的重量的时候，仪表就可以检测界面的位置。
伺服液位计工作原理
伺服液位计是一种常用的液位测量仪表，其工作原理基于液位和液压的平衡关系。
下面是伺服液位计的工作原理：
1. 设备结构：伺服液位计通常由液位感应器、传感器、电磁阀等组成。
2. 液位感应器：液位感应器通常安装在液体容器或槽的底部或侧面。
它可以通过浮球、浮子、纵型导线或电容传感器等来感应液位高度的变化。
3. 平衡系统：传感器将液位的变化转化为一个力的变化，送到平衡系统。
平衡系统通常由弹簧和活塞组成。
4. 作用力平衡：平衡系统中的弹簧使得活塞受到一个恒定的向上的力，该力与液位高度成正比。
当液位上升时，液位感应器感应到液位的变化，传感器会相应地改变作用于平衡系统的力，使得系统重新达到平衡状态。
5. 动态调节：当液位上升或下降时，平衡系统将相应地调整电磁阀的开度，从而调整液体进入或流出容器的速率，以维持液位的稳定。
6. 测量液位：通过监测电磁阀的开度或闭合程度，可以间接测量容器中的液位高度。
电磁阀的开度与液位高度成正比。
总之，伺服液位计通过感应液位的变化，通过控制液体的进出速率来维持液位的稳定。
E+H 伺服液位计安装指导伺服液位计安装1.伺服液位计安装在DN80的法兰上，法兰标准见附件1。
2.导向管要求垂直于地面，在罐外导向管上开一平衡孔。
3.导向管上部法兰要求水平，误差不超过1度。
4.导向管内壁应光滑，无焊疤、毛刺。
5.伺服液位计通过跨接铜片使伺服表壳本体与罐体连接良好，保证伺服表接地良好。
布线伺服液位计的电缆入口为4个3/4”NPT(F)，分别用于以下用途：A．电源线每个伺服需单独供电（20-60V DC），电缆规格为两芯屏蔽电缆，2.5mm2。
到伺服表端子的电压需高于20V。
B．信号线每个伺服液位计的信号电缆在表头端子上需跨接，由最后一台表连出信号线至控制室。
电缆规格为两芯屏蔽双绞线，1.5mm2。
C．伺服液位计的通讯总线只在控制室单端接地。
伺服液位计的电源线只在控制室单端接地。
D．如果配防爆绕性管，穿管敷设。
在防爆绕性管与穿线管之间需配Y型防爆密封接头，密封接头内需填充防爆泥。
注：以上为穿管敷设的要求。
在参考现场安装条件的前提下，也可以采用铠装电缆直接敷设的形式。
对于不用的电缆入线口，必须用金属闷头密封。
供电1.控制室的交流电需经过1KVA的在线式UPS（推荐采用山特公司城堡系列），直流开关电源，电源分配器送至现场伺服液位计。
2.每台伺服需由控制室电源单独供电(伺服液位计端子间电压不低于20V)。
3.伺服的电源线与信号线都必须与其他交流电缆分开敷设。
第 1 页共 2 页第 2 页 共 2 页附：伺服液位计通讯走线图。
伺服液位计测量原理854 XTG伺服液位计：基于阿基米德原理，测量浮子处于被测液体的表面，测量浮子的底部通常沉入液面1 ~2mm。
此时，测量浮子受到其本身的重力和液体的浮力（阿基米德浮力原理），在测量钢丝上则表现为测量浮子所受重力和浮力之合力，即测量钢丝上的张力。
当液位静止时，测量浮子处于相对静止状态。
此时，测量钢丝、测量鼓及力传感器以杠杆滑轮原理构成力平衡，工厂给定静止状态下测量钢丝上的张力为208g，力传感器不断地检测到平衡张力为208g之对应频率。
当液位下降时，测量浮子所受浮力减小，则测量钢丝上的张力增加，张力的改变立即传达至力传感器的张力丝上，使其拉紧，检震器检测到张力丝上的频率增加，伺服控制器随即发出命令，令伺服电机带动测量鼓逆时针转动，伺服电机以0.05mm的步幅放下测量钢丝，测量浮子不断地跟踪液位下降的同时，计数器记录了伺服电机的转动步数，并自动地计算出测量浮子的位移量，即液位的变化量。
当液位上升时，这个过程相反。
油水界面的测量，只要将平衡张力改为120g，测量浮子则会自动地穿过油层到达油水界面，通过测量浮子的位移量，即可算出水位的高度。
在测量液位的基础上，通过使用高精度的力传感器、独特的算法和经过标定的密度测量浮子，可以进一步测量产品的密度。
854XTG伺服液位计可以测量产品液位以下10个点的密度，通过平均计算可以获得产品的伺服密度和10个点的密度分布信息。
使用伺服密度测量技术，避免了使用压力变送器需要不断标定的烦恼，可以常年保持高精度。
Enraf公司集合了现代高精度伺服技术和数字处理技术，在原有伺服液位计技术的基础上开发的第6代854系列伺服液位计，投放市场近25年，展现了它高度的可靠性能和全面的测量功能，得到了用户的充分认可。
