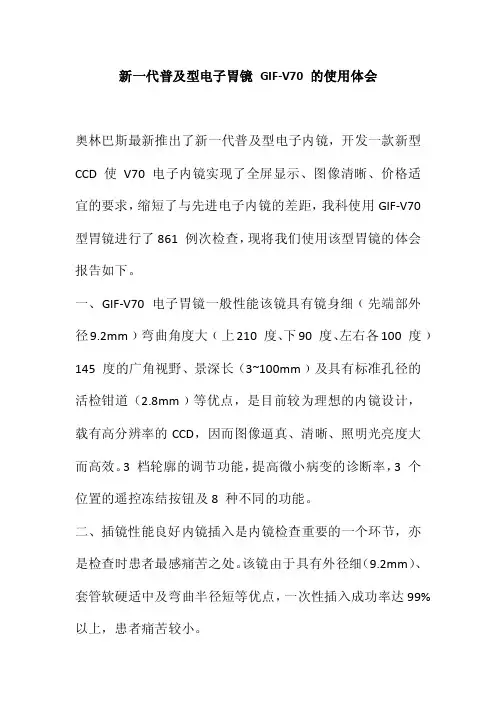

新一代普及型电子胃镜GIF-V70 的使用体会奥林巴斯最新推出了新一代普及型电子内镜，开发一款新型CCD 使V70 电子内镜实现了全屏显示、图像清晰、价格适宜的要求，缩短了与先进电子内镜的差距，我科使用GIF-V70 型胃镜进行了861 例次检查，现将我们使用该型胃镜的体会报告如下。
一、GIF-V70 电子胃镜一般性能该镜具有镜身细﹙先端部外径9.2mm﹚弯曲角度大﹙上210 度、下90 度、左右各100 度﹚145 度的广角视野、景深长（3~100mm﹚及具有标准孔径的活检钳道（2.8mm﹚等优点，是目前较为理想的内镜设计，载有高分辨率的CCD，因而图像逼真、清晰、照明光亮度大而高效。
3 档轮廓的调节功能，提高微小病变的诊断率，3 个位置的遥控冻结按钮及8 种不同的功能。
二、插镜性能良好内镜插入是内镜检查重要的一个环节，亦是检查时患者最感痛苦之处。
该镜由于具有外径细（9.2mm）、套管软硬适中及弯曲半径短等优点，一次性插入成功率达99%以上，患者痛苦较小。
三、观察性能由于弯曲度较大，内镜细小，因而内镜通过食道、贲门幽门均十分顺利，在胃窦部反转观察胃角，乃至贲门部均十分清晰。
对胃体盲区（胃体垂直部后壁等）观察清晰，用高位反转法能观察到全部贲门四周，从而消除了胃部观察的盲区。
四、图像质量：内镜图像采用高分辨率CCD，其图像逼真，对黏膜隆起、凹陷、集中等微细变化均能观察清晰，对黏膜色泽变化（如变白、充血等）亦能在图像中如实反映，并通过视频输入内镜电脑进行贮存，打印。
五、GIF-V70 电子胃镜系统具有小型光源，体积小（16cm×19cm×40cm），重量轻；具有测光，自平衡，光亮调节，灯泡选择等优点，便于携带及操作。
六、日常维护与清洗消毒简单，电子接头以光源接插头一体化，安装及拆卸方便。
防水盖附设于内镜接头上，便于清洗；按钮不用涂润滑剂，简化了维护程序，还可进行高温压灭菌；配制测漏器的使用，使日常的操作及保养更加安全，可靠。

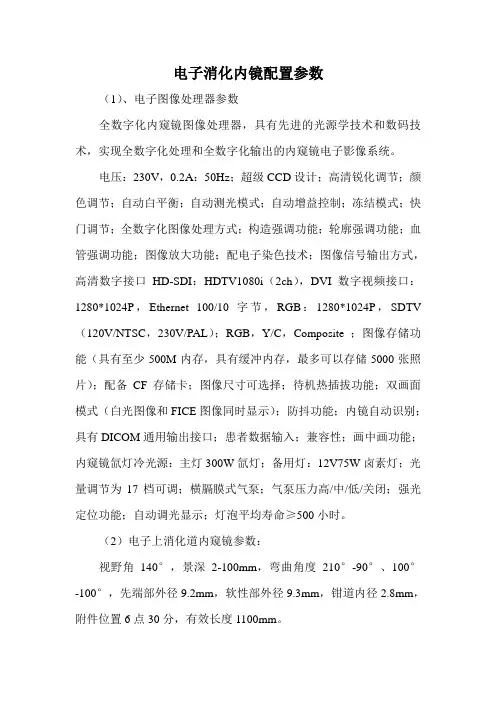

电子消化内镜配置参数（1）、电子图像处理器参数全数字化内窥镜图像处理器，具有先进的光源学技术和数码技术，实现全数字化处理和全数字化输出的内窥镜电子影像系统。
电压：230V，0.2A：50Hz；超级CCD设计；高清锐化调节；颜色调节；自动白平衡；自动测光模式；自动增益控制；冻结模式；快门调节；全数字化图像处理方式；构造强调功能；轮廓强调功能；血管强调功能；图像放大功能；配电子染色技术；图像信号输出方式，高清数字接口HD-SDI：HDTV1080i（2ch），DVI数字视频接口：1280*1024P，Ethernet 100/10字节，RGB：1280*1024P，SDTV （120V/NTSC，230V/PAL）；RGB，Y/C，Composite ；图像存储功能（具有至少500M内存，具有缓冲内存，最多可以存储5000张照片）；配备CF存储卡；图像尺寸可选择；待机热插拔功能；双画面模式（白光图像和FICE图像同时显示）；防抖功能；内镜自动识别；具有DICOM通用输出接口；患者数据输入；兼容性；画中画功能；内窥镜氙灯冷光源：主灯300W氙灯；备用灯：12V75W卤素灯；光量调节为17档可调；横膈膜式气泵；气泵压力高/中/低/关闭；强光定位功能；自动调光显示；灯泡平均寿命≥500小时。
（2）电子上消化道内窥镜参数：视野角140°，景深2-100mm，弯曲角度210°-90°、100°-100°，先端部外径9.2mm，软性部外径9.3mm，钳道内径2.8mm，附件位置6点30分，有效长度1100mm。
（3）电子下消化道内窥镜参数：视野角140°，景深2-100mm，弯曲角度180°-180°、160°-160°，先端部外径12.0mm，软性部外径12.0mm，钳道内径3.8mm，附件位置5点，有效长度1330mm/1,520mm，插入部为新软性部。

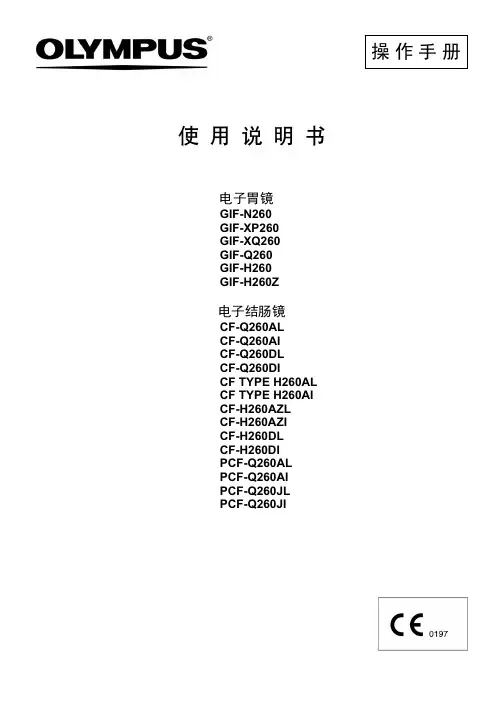

使 用 说 明 书电子胃镜 GIF-N260 GIF-XP260 GIF-XQ260 GIF-Q260 GIF-H260GIF-H260Z电子结肠镜 CF-Q260AL CF-Q260AI CF-Q260DL CF-Q260DI CF TYPE H260AL CF TYPE H260AI CF-H260AZL CF-H260AZI CF-H260DL CF-H260DI PCF-Q260AL PCF-Q260AI PCF-Q260JL PCF-Q260JI 操作手册目录 i目 录标识说明.........................................................................................................1 要点(使用前阅读） (2)设计用途......................................................................................................... 2 内镜检查和治疗的适用性............................................................................................. 2 使用说明书......................................................................................................... 3 用户资格......................................................................................................... 3 配套设备......................................................................................................... 3 初次使用前的清洗、消毒、灭菌/使用后的清洗、消毒、灭菌与存放....................................... 4 备用设备......................................................................................................... 4 维护保养......................................................................................................... 4 禁止不当的维修与改装................................................................................................ 4 符号说明......................................................................................................... 4 注意事项......................................................................................................... 5 操作不当的例子 (9)第1章 确认箱内物品 (10)第2章 部件名称、功能与规格 (14)2.1 部件名称 (14)2.2 内镜功能 (28)2.3 规格 (31)2.4 安装防水盖连接链(MAJ-1119） (46)第3章 准备与检查 (48)3.1 准备设备 (48)3.2 检查内镜 (50)3.3 准备并检查附件 (55)3.4 给内镜装配附件 (59)3.5 检查并连接周边设备 (61)3.6 检查内镜系统 (65)第4章 操作 (70)4.1 插入 (73)4.2 使用内镜诊疗附件 (80)4.3 抽出内镜 (85)4.4 搬运内镜 (85)目录 ii第5章 故障排除 ................................................................................................87 5.1 故障排除指南 (87)5.2 抽出异常的内镜 (92)5.3 内镜的返修................................................................................................... 94 附录 (95)系统图......................................................................................................... 95 EMC 信息 (101)标识说明1标识说明对在本包装、本手册封底或本产品中出现的标识说明如下：参见使用说明书注意内镜BF 型设备生产厂商欧盟授权代表批号序列号要点(使用前阅读) 2要点(使用前阅读)设计用途本产品与奥林巴斯图像处理装置、放大控制器(仅限CF-H260AZL 、CF-H260AZI )、内镜插入形状观测装置(仅限CF-Q260DL 、CF-Q260DI 、CF-H260DL 、CF-H260DI )、光源、记录设备、监视器、内镜诊疗附件(如活检钳)以及其它辅助设备配套使用。
附件1电子上消化道内窥镜注册技术审查指导原则（征求意见稿）本指导原则旨在为技术审评部门审评注册申报资料提供参考，同时也指导申请人对电子上消化道内窥镜（本文中简称为内窥镜）注册申报资料的准备及撰写。
本指导原则是对电子上消化道内窥镜的一般要求，审评人员和申请人应依据产品的具体特性确定其中内容是否适用，若不适用，需申请人具体阐述理由及相应的科学依据，并依据产品的具体特性对注册申报资料的内容进行充实和细化。
本指导原则是供审评人员和申请人使用的指导文件，不涉及注册审批等行政事项，亦不作为法规强制执行，如有能够满足法规要求的其他方法，也可以采用，但应提供详细的研究资料和验证资料。
应在遵循相关法规的前提下使用本指导原则。
本指导原则是在现行法规、标准体系及当前认知水平下制定的，随着法规、标准体系的不断完善和科学技术的不断发展，本指导原则相关内容也将适时进行调整。
一、适用范围本指导原则适用于电子上消化道内窥镜产品（不包括电子十二指肠内窥镜），分类编码为06-14-03，其他软性电子内窥镜可参考该指导原则中适用的内容。
二、工作原理电子上消化道内窥镜成像系统一般包括内窥镜、图像处理装置、内窥镜冷光源、显示器和其他辅助设备（见图1）。
内窥镜12冷光源发出的光通过光导接头导入内窥镜内，经过照明光纤和照明透镜，照射到黏膜上。
头端部的图像传感器（CCD 或CMOS ）将接收到的黏膜反射光信号转换为电信号，通过电缆线传输到图像处理装置，图像处理装置接收来自内镜的图像信号并转换成影像信号，最终呈现在显示器的屏幕上。
成像流程图请参见图2。
图1 电子上消化道内窥镜成像系统图2内窥镜成像流程图内窥镜由照明传输模块和图像传送模块构成，其纵截面图见图3。
照明传输模块指从光源装置输出的光经由导光束加以传导，通过头端部的照明透镜照射；图像传送模块通过图像传感器，从物镜入射的来自被摄物的光被转换为电气信号，图像处理装置将电气信号转换为影像信号。

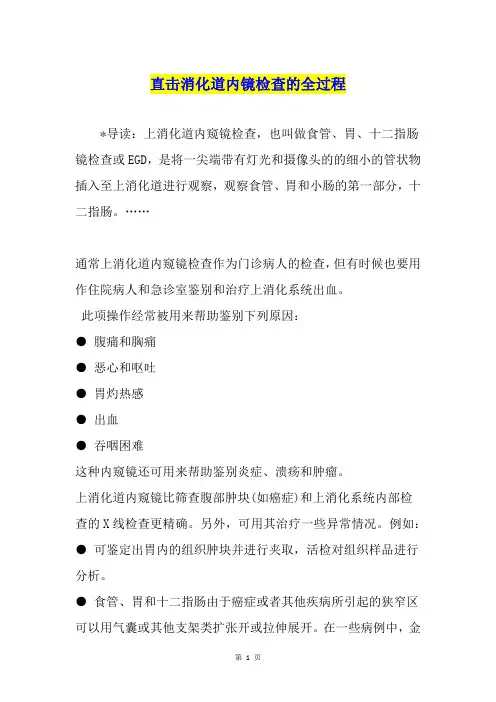

直击消化道内镜检查的全过程*导读：上消化道内窥镜检查，也叫做食管、胃、十二指肠镜检查或EGD，是将一尖端带有灯光和摄像头的的细小的管状物插入至上消化道进行观察，观察食管、胃和小肠的第一部分，十二指肠。
