4.1.1 功放电路基础知识(4课时)

功率放大器的基本知识一般视听电路中的功率放大（简称功放）电路是在电压放大器之后，把低频信号再进一步放大，以得到较大的输出功率，最终用来推动扬声器放音或在电视机中提供偏转电流。

一、功率放大电流的特点对功放电路的了解或评价，主要从输出功率、效率和失真这三方面考虑。

1、为得到需要的输出功率，电路须选集电极功耗足够大的三极管，功放管的工作电流和集电极电压也较高。

电路设计使用中首先要考虑怎样充分地发挥三极管功能而又不损坏三极管。

由于电路中功放管工作状态常接近极限值，所以功放电流调整和使用时要小心，不宜超限使用。

2、从能耗方面考虑，功放输出的功率最终是由电源提供的，例如收音机中功放耗电要占整机的2/3，因此要十分注意提高电路效率，即输出功率与耗电功率的比值。

3、功放电路的输入信号已经几级放大，有足够强度，这会使功放管工作点大幅度移动，所以要求功放电路有较大的动态范围。

功放管的工作点选择不当，输出会有严重失真。

二、常用功率放大电路的原理单只三极管输出的功放电路输出小、效率低，日用电器中已很少见。

目前常采用的是推挽电路形式。

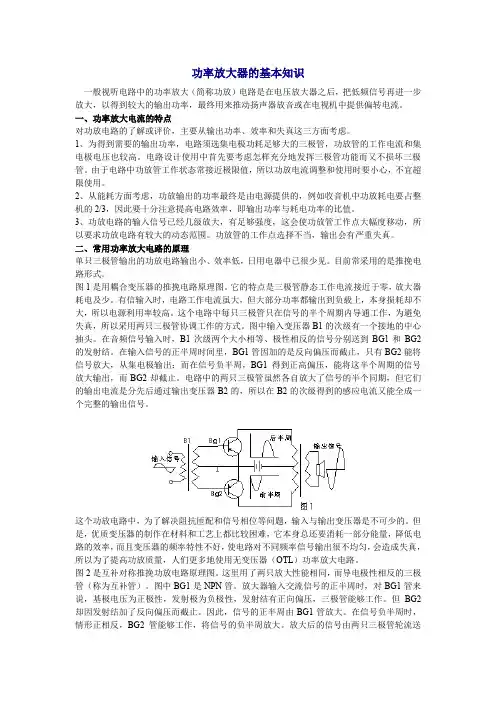

图1是用耦合变压器的推挽电路原理图。

它的特点是三极管静态工作电流接近于零，放大器耗电及少。

有信输入时，电路工作电流虽大，但大部分功率都输出到负载上，本身损耗却不大，所以电源利用率较高。

这个电路中每只三极管只在信号的半个周期内导通工作，为避免失真，所以采用两只三极管协调工作的方式。

图中输入变压器B1的次级有一个接地的中心抽头。

在音频信号输入时，B1次级两个大小相等、极性相反的信号分别送到BG1和BG2的发射结。

在输入信号的正半周时间里，BG1管因加的是反向偏压而截止，只有BG2能将信号放大，从集电极输出；而在信号负半周，BG1得到正高偏压，能将这半个周期的信号放大输出，而BG2却截止。

电路中的两只三极管虽然各自放大了信号的半个同期，但它们的输出电流是分先后通过输出变压器B2的，所以在B2的次级得到的感应电流又能全成一个完整的输出信号。

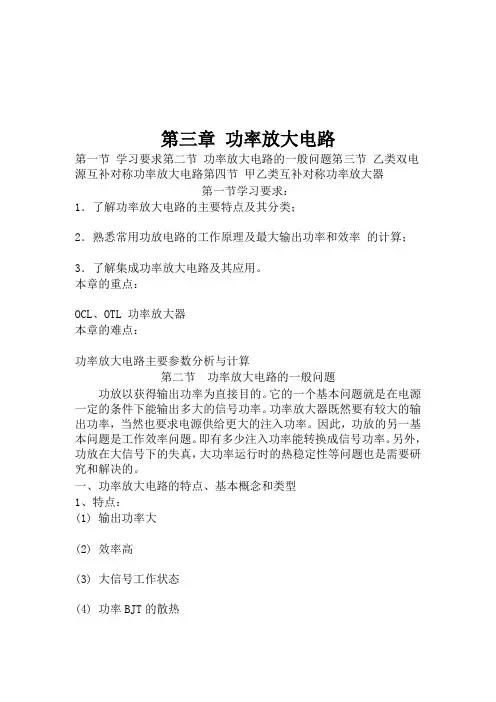

第三章功率放大电路第一节学习要求第二节功率放大电路的一般问题第三节乙类双电源互补对称功率放大电路第四节甲乙类互补对称功率放大器第一节学习要求：1．了解功率放大电路的主要特点及其分类；2．熟悉常用功放电路的工作原理及最大输出功率和效率的计算；3．了解集成功率放大电路及其应用。

本章的重点：OCL、OTL 功率放大器本章的难点：功率放大电路主要参数分析与计算第二节功率放大电路的一般问题功放以获得输出功率为直接目的。

它的一个基本问题就是在电源一定的条件下能输出多大的信号功率。

功率放大器既然要有较大的输出功率，当然也要求电源供给更大的注入功率。

因此，功放的另一基本问题是工作效率问题。

即有多少注入功率能转换成信号功率。

另外，功放在大信号下的失真，大功率运行时的热稳定性等问题也是需要研究和解决的。

一、功率放大电路的特点、基本概念和类型1、特点：(1) 输出功率大(2) 效率高(3) 大信号工作状态(4) 功率BJT的散热2、功率放大电路的类型(1) 甲类功率放大器特点：· 工作点Q处于放大区，基本在负载线的中间，见图5.1。

· 在输入信号的整个周期内，三极管都有电流通过。

· 导通角为360度。

缺点：效率较低，即使在理想情况下，效率只能达到50%。

由于有I CQ的存在，无论有没有信号，电源始终不断地输送功率。

当没有信号输入时，这些功率全部消耗在晶体管和电阻上，并转化为热量形式耗散出去；当有信号输入时，其中一部分转化为有用的输出功率。

作用：通常用于小信号电压放大器；也可以用于小功率的功率放大器。

(2) 乙类功率放大器特点：· 工作点Q处于截止区。

·半个周期内有电流流过三极管，导通角为180度。

· 由于I CQ=0，使得没有信号时，管耗很小，从而效率提高。

缺点：波形被切掉一半，严重失真，如图5.2所示。

作用：用于功率放大。

(3) 甲乙类功率放大器特点：· 工作点Q处于放大区偏下。

功放基本知识：功放俗称“扩音机”他的作用就是把来自音源或前级放大器的弱信号放大，推动音箱放声。

一套良好的音响系统功放的作用功不可没。

功放是音响系统中最基本的设备，它的任务是把来自信号源（专业音响系统中则是来自调音台）的微弱电信号进行放大以驱动扬声器发出声音。

功率放大器简称功放，可以说是各类音响器材中最大的一个家族了，其作用主要是将音源器材输入的较微弱信号进行放大后，产生足够大的电流去推动扬声器进行声音的重放。

由于考虑功率、阻抗、失真、动态以及不同的使用范围和控制调节功能，不同的功放在内部的信号处理、线路设计和生产工艺上也各不相同。

分类：按功放中功放管的导电方式不同，可以分为甲类功放（又称A类）、乙类功放（又称B类）、甲乙类功放（又称AB类）和丁类.功放（又称D类）。

甲类功放是指在信号的整个周期内（正弦波的正负两个半周），放大器的任何功率输出元件都不会出现电流截止（即停止输出）的一类放大器。

甲类放大器工作时会产生高热，效率很低，但固有的优点是不存在交越失真。

单端放大器都是甲类工作方式，推挽放大器可以是甲类，也可以是乙类或甲乙类。

乙类功放是指正弦信号的正负两个半周分别由推挽输出级的两“臂”轮流放大输出的一类放大器，每一“臂”的导电时间为信号的半个周期。

乙类放大器的优点是效率高，缺点是会产生交越失真。

甲乙类功放界于甲类和乙类之间，推挽放大的每一个“臂”导通时间大于信号的半个周期而小于一个周期。

甲乙类放大有效解决了乙类放大器的交越失真问题，效率又比甲类放大器高，因此获得了极为广泛的应用。

丁类功放也称数字式放大器，利用极高频率的转换开关电路来放大音频信号，具有效率高，体积小的优点。

许多功率高达1000W的丁类放大器，体积只不过像VHS录像带那么大。

这类放大器不适宜于用作宽频带的放大器，但在有源超低音音箱中有较多的应用。

按功放输出级放大元件的数量，可以分为单端放大器和推挽放大器。

单端放大器的输出级由一只放大元件（或多只元件但并联成一组）完成对信号正负两个半周的放大。

功放原理及基础知识功放（Power Amplifier）是指将输入的信号放大后输出的一种电子设备，它在音响系统、无线通信系统、雷达系统等领域中都有着重要的应用。

功放的原理和基础知识对于电子工程师和音响爱好者来说都是非常重要的，下面我们将详细介绍功放的原理及基础知识。

首先，我们来看一下功放的工作原理。

功放的工作原理主要是通过控制输入信号的大小，使得输出信号的幅度得到放大。

一般来说，功放可以分为A类、B类、AB类、D类等不同的工作方式。

其中，A类功放是最常见的一种，它的工作原理是通过控制输入信号的大小，使得输出信号的电流和电压都能得到放大。

而B类功放则是通过将输入信号分成正半周和负半周，分别由两个管子来放大，最后再将两个半周的信号合并输出。

AB类功放则是A类和B类功放的结合，它可以在保证音质的情况下提高功率输出。

而D类功放则是通过数字PWM技术来控制输出信号的，它的效率非常高，适合于一些对功率要求较高的场合。

其次，我们来了解一下功放的基础知识。

功放的基础知识主要包括功率、失真、频率响应等方面。

功率是功放的一个重要参数，它决定了功放可以输出的最大功率。

失真则是指输出信号与输入信号之间的差异，失真越小，功放的音质就越好。

频率响应则是指功放在不同频率下的输出能力，它决定了功放在不同频率下的表现。

此外，还有一些其他的基础知识，比如输入阻抗、输出阻抗、静态工作点等，它们都是功放设计和应用中需要考虑的因素。

总之，功放作为一种重要的电子设备，在各个领域都有着广泛的应用。

了解功放的原理和基础知识，可以帮助我们更好地设计和应用功放，提高系统的性能和稳定性。

希望本文所介绍的内容对大家有所帮助，谢谢阅读！。

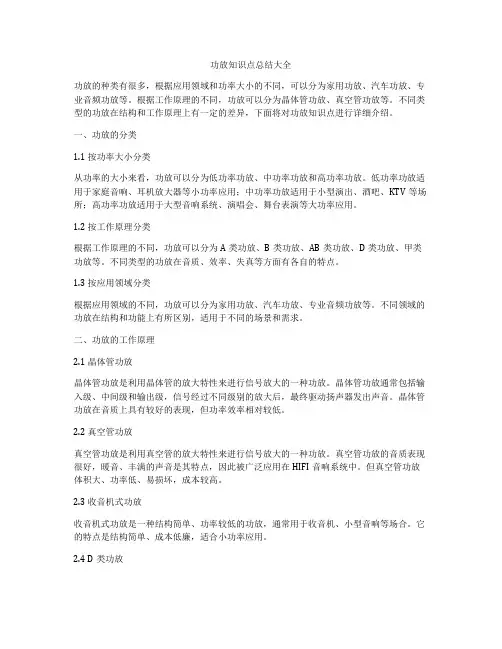

功放知识点总结大全功放的种类有很多，根据应用领域和功率大小的不同，可以分为家用功放、汽车功放、专业音频功放等。

根据工作原理的不同，功放可以分为晶体管功放、真空管功放等。

不同类型的功放在结构和工作原理上有一定的差异，下面将对功放知识点进行详细介绍。

一、功放的分类1.1 按功率大小分类从功率的大小来看，功放可以分为低功率功放、中功率功放和高功率功放。

低功率功放适用于家庭音响、耳机放大器等小功率应用；中功率功放适用于小型演出、酒吧、KTV等场所；高功率功放适用于大型音响系统、演唱会、舞台表演等大功率应用。

1.2 按工作原理分类根据工作原理的不同，功放可以分为A类功放、B类功放、AB类功放、D类功放、甲类功放等。

不同类型的功放在音质、效率、失真等方面有各自的特点。

1.3 按应用领域分类根据应用领域的不同，功放可以分为家用功放、汽车功放、专业音频功放等。

不同领域的功放在结构和功能上有所区别，适用于不同的场景和需求。

二、功放的工作原理2.1 晶体管功放晶体管功放是利用晶体管的放大特性来进行信号放大的一种功放。

晶体管功放通常包括输入级、中间级和输出级，信号经过不同级别的放大后，最终驱动扬声器发出声音。

晶体管功放在音质上具有较好的表现，但功率效率相对较低。

2.2 真空管功放真空管功放是利用真空管的放大特性来进行信号放大的一种功放。

真空管功放的音质表现很好，暖音、丰满的声音是其特点，因此被广泛应用在HIFI音响系统中。

但真空管功放体积大、功率低、易损坏，成本较高。

2.3 收音机式功放收音机式功放是一种结构简单、功率较低的功放，通常用于收音机、小型音响等场合。

它的特点是结构简单、成本低廉，适合小功率应用。

2.4 D类功放D类功放是近年来发展起来的一种高效率功放，其工作原理是利用PWM（脉宽调制）技术将模拟信号转换为数字信号，再通过输出电路将脉冲信号转换为模拟信号输出到扬声器。

D类功放的优点是效率高、发热小，适合大功率应用。

功放原理及基础知识功放（Power Amplifier）是一种电子设备，它的主要作用是将输入信号放大到较高的功率级别，以驱动负载（如扬声器、电机等）工作。

功放的基本原理是将输入信号经过放大电路转化为具有更大幅值和较高功率的输出信号。

功放的基础知识包括以下几个方面：1. 放大器类型：功放按照信号处理方式可分为线性功放和非线性功放。

线性功放主要用于音频放大等需要高保真度的应用，而非线性功放常用于射频通信、雷达等高频应用。

2. 功率放大：功放的核心任务是将输入信号的功率放大到足够高的水平。

这通常通过采用功率晶体管（Power transistor）或功率管（Power tube）等来实现。

3. 放大电路：功放的核心是放大电路，其中常用的放大电路包括共射（Common Emitter）放大电路、共基（Common Base）放大电路和共集（Common Collector）放大电路等。

这些电路结构在工作方式和特性上有所区别。

4. 输入和输出阻抗匹配：为了最大限度地传输功率，功放需要进行输入和输出阻抗匹配。

输入阻抗匹配确保输入信号能够完全传递给功放电路，而输出阻抗匹配则可以使功放和负载之间的能量传输更有效。

5. 负载保护：由于功放输出信号功率较大，所以在设计中通常需要考虑负载保护机制，以避免功放和负载因过载或短路而损坏。

6. 效率和失真：功放的效率是指输出功率与输入功率之比，高效率的功放对于节能和热管理都有重要意义。

此外，失真是指放大过程中产生的信号失真，包括非线性失真、相位失真等，对于音频放大尤其重要。

综上所述，功放作为一种广泛应用于各个领域的电子器件，其原理和基础知识对于理解和设计电子系统至关重要。

了解功放的工作原理和基础知识，可以帮助我们更好地理解功放在各种应用中的作用和特性，并且能够根据具体需求进行合理选择和使用。

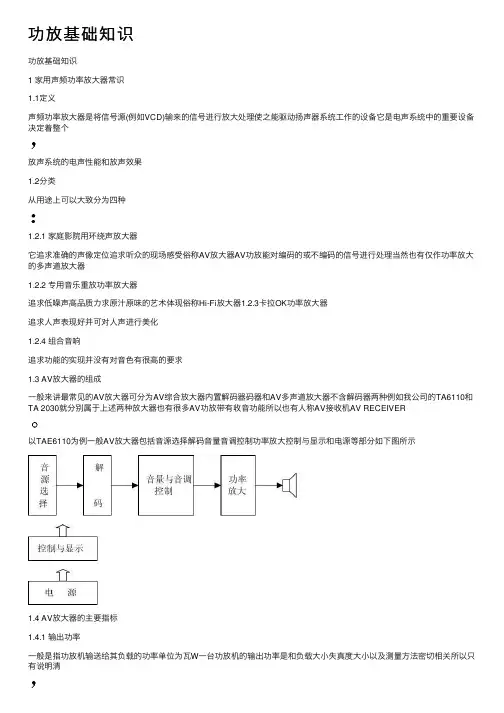

功放基础知识功放基础知识1 家⽤声频功率放⼤器常识1.1定义声频功率放⼤器是将信号源(例如VCD)输来的信号进⾏放⼤处理使之能驱动扬声器系统⼯作的设备它是电声系统中的重要设备决定着整个放声系统的电声性能和放声效果1.2分类从⽤途上可以⼤致分为四种1.2.1 家庭影院⽤环绕声放⼤器它追求准确的声像定位追求听众的现场感受俗称AV放⼤器AV功放能对编码的或不编码的信号进⾏处理当然也有仅作功率放⼤的多声道放⼤器1.2.2 专⽤⾳乐重放功率放⼤器追求低噪声⾼品质⼒求原汁原味的艺术体现俗称Hi-Fi放⼤器1.2.3卡拉OK功率放⼤器追求⼈声表现好并可对⼈声进⾏美化1.2.4 组合⾳响追求功能的实现并没有对⾳⾊有很⾼的要求1.3 AV放⼤器的组成⼀般来讲最常见的AV放⼤器可分为AV综合放⼤器内置解码器码器和AV多声道放⼤器不含解码器两种例如我公司的TA6110和TA 2030就分别属于上述两种放⼤器也有很多AV功放带有收⾳功能所以也有⼈称AV接收机AV RECEIVER以TAE6110为例⼀般AV放⼤器包括⾳源选择解码⾳量⾳调控制功率放⼤控制与显⽰和电源等部分如下图所⽰1.4 AV放⼤器的主要指标1.4.1 输出功率⼀般是指功放机输送给其负载的功率单位为⽡W⼀台功放机的输出功率是和负载⼤⼩失真度⼤⼩以及测量⽅法密切相关所以只有说明清楚这⼏项条件功率的数值才是有意义的才具有可⽐性市场上有的机器标出⾳乐功率和⾳乐峰值功率其实由于这两种功率⽆统⼀的标准各⼚的测量⽅法也不⼀样故其数值往往不实1.4.2 频率响应频率响应是表征功放机的频率范围以及在频率范围内的不均匀度频率响应曲线是否平直⼀般⽤分贝表⽰1.4.3 信噪⽐信噪⽐是指功放机输出的信号电平与各种噪声电平之⽐⽤分贝dB来表⽰信噪⽐当然越⾼越好1.4.4 失真度失真度是指功放机输出信号的失真程度常见的是指谐波失真多⽤百分数表⽰2 常见环绕声系统的⼏种类型2.1 Dolby SourroundDolby Sourround是杜⽐实验室在MP矩阵基础上发展⽽来的它有4个声道解码器的作⽤就是把隐藏着的第三维信号恢复出来我们常见的杜⽐定向逻辑解码器Dolby Pro Logic采⽤主动式解码性能⽐被动式解码器⼤⼤提⾼直到今天还在使⽤2.2 Dolby DigitalDolby Digital也是杜⽐实验室研发的它有5.1个声道其中三个是前置声道左中右和两个环绕声道共5个全频带20Hz20kHz声道⼀个被称为.1声道的有限频带3Hz120Hz的不完全频带的低频声道统称5.1声道这5.1声道中的5声道⽤来产⽣平⾯⽔平⾯⽴体声⽽.1声道⽤于表现那些特殊的低频效果声如爆炸声撞击声所有这6个声道的信号都是数字化的即将模拟声⾳信号进⾏取样量化和编码再进⾏码率压缩形成AC3码流功放机就是将接收到的码流进⾏解压缩并转换成模拟信号经放⼤处理后推动扬声器发声2.3 DTSDTS是英⽂Digital Theater System的缩写其意为数字影院系统它和Dolby Digital有相似之处也是⼀种将多声道信号数字化后压缩编码的⾳频制式采⽤5.1声道格式但最多可达8.1声道⽬前采⽤DTS编码的的软件越来越多DTS已经在家庭影院中占有重要的地位2.4 SDDSSDDS是英⽂Sony Digital Dynamic Sound 的缩写是索尼公司推出的⼀种动态数字环绕声系统属于⼀种数字化声效规格最多可达7.1声道主要⽤于影院多声道系统2.5 DDSC电路DDSC是英⽂Dynamic Discrete Surround Circuit的缩写是天龙公司推出的⼀种动态动分离环绕声电路DDSC系统是标准的杜⽐环绕声解码器或者说是杜⽐环绕声解码器的完善系统可以兼容杜⽐定向逻辑DolbyDigital和THX系统2.6 DSPDSP是英⽂Digital Signal Processor或Digital Sound Processor的缩写意为数字信号处理或数字声⾳处理家庭影院中的DSP是⼀种数字声场的模拟系统分普通DSP和雅马哈DSP 系统两者概念不同普通DSP系统的特点是对声源没有特殊要求不论输⼊的是单声道还是双声道都能使其变为有⼀定模拟环绕声效果的多声道信号雅马哈DSP系统是Digital Sound field Processor的缩写是⼀种具有独特杜⽐环绕处理模式的影院数字声场处理系统是雅马哈公司独家拥有的专利技术它是杜⽐环绕系统的补充和完善可完全兼容杜⽐定向逻辑和Dolby Digital系统但⼜有⾃⼰鲜明的特⾊2.7 家⽤THX系统⼋⼗年代随着家庭影院的出现专业影院⽤的THX系统也经过改造后搬⼊家庭并称之为家庭的THX系统THX软件在录⾳时必须遵循THX标准对录⾳后的信号在编码与解码上却采⽤了杜⽐技术因此THX与杜⽐软件完全兼容对采⽤Pro Logic的系统来说有THX4.0相对应对Dolby Digital来说有THX5.1相对应2.8 SRS系统SRS是英⽂Sound Retrieval System的缩写是美国声学⼯程师阿.凯尔曼研制的⼀种声⾳传播延时恢复系统它是⼀种双声道虚拟环绕声系统⽤两只扬声器模拟出平⾯⽴体声效果3 A V常识3.1模拟Analog信号和数字Digital信号模拟信号是指其参数变化与声⾳或图像直接相关的信号如普通的磁带录⾳机中的⾳频信号以及普通电视机中的视频信号数字信号是指采⽤数字通常是1和0来传递声⾳或图像信号如CD VCD DVD等媒体录制的数字⾳频和数字视频信号3.2低⾳管理Bass Management这是Dolby Digital和DTS解码器包括⼀些DVD的解码器以及带杜⽐和DTS解码功能的AV放⼤器中具备的对解码输出信号进⾏低⾳分配管理的功能通常称为喇叭⼤⼩设置功能次功能可以设置有⽆超低⾳⾳箱左右⾳箱中置⾳箱和环绕⾳箱⼤⼩的功能例如设置左右中置和环绕⾳箱都为⼩的时候电路就会将这⼏个声道的低⾳信息叠加到超重低⾳声道进⾏重放从⽽这5个声道就可以使⽤功率较⼩频率下限较⾼的⾳箱来放⾳3.3 A类Class A功放和B类Class B功放A类功放的输出级静态电流较⼤输出管始终处于导通状态⼀般来讲⾳质较好但发热厉害B类功放静态电流较⼩故效率⾼发热⼩若设计得当⾳质也较好准确地说常见的AV放⼤器都是AB类的3.4 Dolby 3 Stereo通常这是杜⽐定向逻辑环绕声解码器的⼀种⼯作模式这种模式只⽤前⽅三个声道来放送环绕声节⽬此时后声道的信号被分配到前⽅左右声道放送出来这种模式虽得不到后⽅的环绕声场效果但也不丢失环绕声道的信息3.5 THX环绕EX THX Surround EX这是由杜⽐实验室和卢卡斯公司共同开发的⼀种新型数字环绕声系统THX环绕EX是在Dolby Digital系统的基础上改进后声道的放送效果扩展后声道声⾳的声道数使后声道增加⼀个后中置声道形成了6.1声道这样就能更好的表现环绕声的移动声像效果和得到更为真实的包围感严格来讲它仍然是5.1通道环绕声在杜⽐公司则称为Dolby Digital Surround EX 与此相似的还有DTS ES系统DTS ES系统是在DTS环绕声基础上增加后⽅中置声道达到类似的环绕声效果3.6 Hi-FiHi-Fi源于英⽂high fidelity是⾼保真的意思Hi-Fi作为⼀个⾏业有⼀⼤批痴迷的从业者他们追求对声⾳的重放⼈称发烧友3.7 HDCD High Definition Compatible DigitalHDCD即⾼清晰度兼容数码光碟这是采⽤⼀种特殊编码⽅式录制的⾳频CD其基本格式与普通CD相似但⼜原PCM信号的基础上附加了提⾼声⾳清晰度的数码信息普通CD机可以兼容放送HDCD但要放送完整的HDCD信息得到⾼清晰度的声⾳效果则需要专门的HDCD解码器3.8阻抗Impedance这是⼀种电性能参数单位为欧姆和电阻的单位⼀样阻抗通常是指某⼀电路或元器件在流过交变电流时对电流的阻滞特性例如扬声器的阻抗就是指注⼊某⼀频率信号电压时测试流过电流的⼤⼩经换算得到的欧姆数当注⼊固定的⾳频电压时阻抗较低的扬声器得到的功率就⼤⼀些阻抗较⾼的扬声器得到的功率就⼩⼀些⼀般来说阻抗较低的扬声器推动起来就可能要困难⼀些3.9前置放⼤器Preamplifier即⾳频放⼤器的前级信号控制和预放⼤部分前置放⼤器通常包括预放⼤电路⾳量控制⾳调控制甚⾄解码等部分电路前置放⼤器的主要功能是对输⼊信号进⾏预放⼤调控处理并输出⼀定电平的信号去推动功率放⼤器3.10取样率Sampling Rate这是数码⾳频和视频技术中当进⾏模拟/数码转换时每秒钟对模拟信号进⾏取样的次数例如CD的取样率为44.1kHz即表⽰每秒钟对模拟⾳频信号进⾏了44100次取样显然取样率越⾼转换的精度就越⾼⽽取样率的⾼低也决定了所能转换的模拟信号频率上限能转换的模拟信号频率上限略低于取样率的⼆分之⼀3.11环形变压器Toroidal Transformer采⽤特定⽅向的硅钢带卷绕成环形铁芯绕组采⽤导线穿绕⽅式绕制的变压器优质的环形变压器具有内阻低稳定性好漏磁低的特点事实上在家⽤放⼤器中环形变压器与EI型变压器各有优缺点差异性并不很⼤3.12双线连接Biwiring采⽤两对⾳箱线分别连接⾳箱的低⾳扬声器和⾼⾳扬声器让放⼤器输出的⾳频信号各经过⼀对⾳箱线去驱动扬声器单元双线连接具有双放⼤器连接的优点可以得到较好的重放⾳质⽽且不需另加功率放⼤器采⽤双线连接⽅式时⾳箱必须具有双线连接的接线端即具有低⾳和⾼⾳两组共4个接线柱这种接法也称为双线分⾳连接同样的对三分频⾳箱有三线分⾳接法3.13瞬态Transient特性在声⾳信号中有⼀些会在极短的时间内幅度发⽣很⼤变化的部分⾳响设备要真实重放这类信号是⾮常困难的能够较真实重放这类瞬间幅度变化较⼤的信号的⾳响设备其瞬态特性就好3.14 PCM Pulse-code ModulationPCM是脉冲编码调制的英⽂缩写是最基本的数码⾳频格式例如CD 就是采⽤PCM格式的。

功放知识点总结大全图一、功放的基本结构功放又称为电子放大器，是一种用来放大音频信号的设备。

它的基本结构包括输入端、放大器电路、输出端和电源供应四个部分。

1. 输入端：功放的输入端接收来自音频源的信号，一般是通过 RCA 插孔或者平衡接口的方式连接。

这部分主要负责将音频信号输入到功放的放大器电路中。

2. 放大器电路：放大器电路是功放的核心部分，它负责对输入的音频信号进行放大处理，增加信号的电压、电流或者功率。

放大器电路一般由电子管或者晶体管组成，其中晶体管功放一般被用于家用音响系统中，而电子管功放则在专业音响系统中被广泛使用。

3. 输出端：功放的输出端负责将放大后的音频信号输出到音箱或者耳机等设备中。

输出端一般采用扬声器端子、耳机插孔或者其他类型的接口。

4. 电源供应：功放的电源供应部分提供电流和电压，为功放的放大器电路和其他部分提供工作所需的电能。

二、功放的工作原理功放的工作原理主要依赖于其放大器电路。

放大器电路一般包括输入级、中间级和输出级，它们分别负责对输入的音频信号进行不同程度的放大处理。

1. 输入级：输入级通常包括输入端口、电容、电阻和放大器，其主要作用是对输入的音频信号进行初步的放大处理，并将信号送入中间级。

2. 中间级：中间级一般包括相位分裂器、演示器和功率放大器，并且设置了音量控制，而中间级的主要作用是对输入级放大后的信号进行进一步的放大和调整。

3. 输出级：输出级是功放的最后一级，其主要作用是对中间级放大后的音频信号进行最终的放大和输出。

三、功放的分类功放主要有两种分类方式，一是按照使用场合的不同，二是按照放大器电路的不同。

1. 根据使用场合的不同，功放可以分为家用功放和专业功放。

家用功放一般用于家庭音响系统，专业功放则主要应用于专业音响系统中，如舞台演出、音乐会等。

2. 根据放大器电路的不同，功放可以分为晶体管功放和电子管功放。

晶体管功放主要特点是功率大，稳定性高，功率效率高，因此在家用音响系统中使用较为广泛；电子管功放则以其柔和、温暖的音色和优秀的音质而备受青睐。

功放知识点总结一、功放的基本概念功放，即功率放大器，是一种电子设备，用于放大声音信号以驱动扬声器。

它可以增加电流、电压或功率，从而提供足够的能量驱动扬声器发出音乐。

二、功放的工作原理1. 信号输入：功放接收来自前置放大器或音源设备的音频信号。

2. 信号放大：接收到音频信号后，功放会放大信号的电压、电流或功率。

3. 驱动扬声器：放大后的音频信号将被用来驱动扬声器发出声音。

三、功放的类型1. A类功放：具有很高的音质清晰度，但效率较低，产生较大的热量。

2. B类功放：具有较高的效率，但可能产生交叉失真。

3. AB类功放：结合了A类和B类功放的特点，拥有较高的音质清晰度和效率。

4. D类功放：采用数字放大技术，拥有较高的效率和低热量产生。

四、功放的参数1. 输出功率：表示功放能够提供的最大功率输出，通常以瓦特（W）为单位。

2. 频率响应：表示功放在不同频率下的增益变化情况。

3. 失真率：表示输入信号与输出信号之间的差异程度，通常以百分比或分贝（dB）为单位。

4. 信噪比：表示音频信号与噪音信号之间的比例关系，通常以分贝（dB）为单位。

五、功放的选购与使用1. 频率响应：选择功放时要注意其频率响应范围，尽量选择平坦的响应曲线。

2. 输出功率：根据扬声器的匹配，选择适合的功率输出。

3. 失真率：尽量选择低失真率的功放，以保证音质的清晰度。

4. 通风散热：功放在工作时会产生热量，要选择具有良好散热设计的产品。

六、功放的维护与保养1. 定期清洁：定期清洁功放的外壳和通风口，以确保良好的散热效果。

2. 避免过热：避免功放长时间高负荷工作，以避免过热损坏。

3. 防止湿气：避免将功放放置在潮湿的环境中，以防止损坏电路。

4. 注意插拔：插拔信号线时要轻柔，避免损坏插口。

七、功放的维修与故障排除1. 维修注意事项：维修功放时要遵循安全操作规程，避免触电危险。

2. 常见故障：功放常见的故障包括过热、失真、杂音等，需要进行仔细排查。

功放基础知识点总结功放，全称为功率放大器，是一种用于放大音频信号的设备，它能够将低功率的音频信号转换为高功率的信号。

功放广泛应用于音响系统、汽车音响、舞台表演等领域，是音频系统中不可或缺的重要组成部分。

本文将从功放的工作原理、类型、参数、应用和选购等方面进行基础知识点总结。

一、功放工作原理功放的工作原理基于放大器的基本原理，即利用晶体管、真空管等器件对输入的音频信号进行放大，输出高功率的音频信号。

在功放中，输入的音频信号经过前置放大电路进行放大，然后通过功率放大电路放大至所需的功率级别，最终驱动喇叭发出声音。

功放的工作原理可以简单分为以下几个步骤：1. 输入信号放大：音频信号经过前置放大电路进行放大，以增强其电压和电流的幅度，提高输入信号的能量。

2. 功率放大：放大后的信号经过功率放大电路进行再次放大，以产生更大的电流和功率，以驱动喇叭发出高音质的声音。

3. 输出端匹配：为了提高功放的效率，通常会在输出端匹配输出负载，以确保功放能够有效地向负载传输功率。

二、功放类型根据功放的工作原理和电子器件的不同，功放可以分为多种类型，常见的功放类型包括晶体管功放、真空管功放以及集成功放等。

1. 晶体管功放：晶体管功放是目前应用最为广泛的功放类型，晶体管功放具有体积小、效率高、寿命长、成本低等优点，适合于大多数音响系统和消费电子产品。

晶体管功放通常分为静态功放和A类、B类、AB类、D类功放等多种工作方式。

2. 真空管功放：真空管功放是一种传统的功放类型，它利用真空管作为放大器件，具有音色柔和、音质温暖、高端等特点，适合于发烧友级别的音响系统。

真空管功放通常需要较高的电压和功率驱动，成本较高，体积较大，使用寿命较短。

3. 集成功放：集成功放是一种将功放电路集成在一块芯片上的功放类型，具有体积小、集成度高、功率密度大等特点，适合于便携式音响、汽车音响、耳机放大器等应用。

三、功放参数功放的性能表现需要通过一些参数来进行描述，常见的功放参数包括功率、频率响应、失真度、信噪比、阻尼系数、输入阻抗和输出阻抗等。
