卧式离心泵的工作原理
是:电动机带动叶轮高速旋转,叶轮中心处压力很低,水被高速旋转的叶轮甩到叶轮两侧,经叶片的挤压,水被挤到叶片的两端,并由压力水向两侧推动,同时由于叶轮中心处压力很高,带动水向后向下运动,在离心力的作用下,水被甩到叶轮中央。
由于水流不停地被压向叶轮两侧,所以水泵就连续地吸水、排水。
卧式离心泵与立式离心泵的不同之处在于:立式离心泵叶轮中心部分是固定的而卧式离心泵不是。
所以它可以通过改变叶轮中心线位置来调节流量。
在一般情况下,卧式离心泵的入口压力比立式离心泵大得多。
由于立式离心泵的进出口都位于泵轴中心线上,所以在进口处产生正压力和出口处产生负压力,使进、出口管道中产生一定的真空度。
而卧式离心泵则是在进口和出口管道中都设有压气装置。
当电动机启动时,电动机带动叶轮高速旋转,泵轴上安装的压气装置便把空气压进液体中去。
此时由于空气不断地被吸入,所以液体中就充满了空气。
—— 1 —1 —。
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮带传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。
其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。
IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。
(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。
化工常用泵1、概述泵是对流体加压和输送的机器,它将原动机的机械能或其他能量转变为液体的能量(势能和动能)一化工用泵的分类1按泵的工作原理和结构分类:2叶轮式泵:它是依靠旋转的叶轮对液体的动力作用,将能量连续传递给液体,使液体的速度能和压力能增加,随后通过压力室将大部分速度能转换为压力能,叶轮式泵包括离心泵、混流泵、轴流泵、旋涡泵、高速切线泵。
3容积式泵:它是依靠工作室容积周期性变化,将能量传递给液体,使液体的压力增加,达到输送液体的目的。
它可分为往复泵和转子泵。
4其他类型泵:包括依靠电磁力输送电导体流体的电磁泵;依靠流体流动的能量输送液体的喷射泵、空气扬水泵以及依靠水流本身的位差能来输送液体的水击泵等。
1.1.2 按用途分类:1.1.2.1 工艺流程泵:包括进料泵、回流泵、循环泵、塔(釜)底泵、产品泵、冲洗泵、排污泵等。
1.1.2.2 公用工程泵:包括锅炉用泵、凉水塔泵(冷却水泵、循环泵)、水源用深水泵、排污用排污泵、消防用泵、卫生用泵等。
1.1.2.3 辅助用途泵:包括润滑油泵、密封油泵等。
1.1.2.4 管路输送泵:包括输油管线用泵、装卸用泵等。
1.1.3 按使用条件分类:1.1.3.1 大流量泵与微流量泵:流量分别300m3/min0.01L/h 。
1.1.3.2 高温泵与低温泵:高温高达500℃,低温低至- 253℃。
1.1.3.3 高压泵与低压泵:高压高达 200MPa,低压低至真空度为2.66~10.66kPa。
1.1.3.4 高速泵与低速泵:高速高达 24000r/min ,低速低至5~10r/min 。
1.1.3.5 高黏度泵:黏度达数万泊(1P=0.1Pa .)s 1.1.3.6 精确计量泵:流量的计量精度达±0.3%。
1.2 表示泵工作性能的主要参数:1.2.1 流量:单位时间内通过排出口输送的液体量,称为泵的流量。
可以用体积流量 qv 来表示,也可以用质量流量 qm 来表示。
卧式离心泵和立式离心泵有什么区别首先,从性能上来说,水力基本上是相同的,都是离心泵的范畴。
所以从性能上不好区分。
从结构特点上,两种泵从外形上都能看出来,是不同的哦(好像是废话啊)。
从选择上来说的话,大部分人会喜欢用卧式单级离心泵,主要是因为卧式泵简单,易维修和维护。
而立式长轴泵维修麻烦,每次维修时都需要起吊起来。
而且长轴泵时间久了需要更换液下的滑动轴承,如果不更换,那么可能导致的后果就是轴离心力越来越大,导致轴跳动值变大,如果不及时更换,将造成机械事故。
而且安装时要保证绝对的水平安装。
既然有这么多的缺点,那为什么还会选择立式长轴泵呢?第一,立式长轴泵多用于不能倒灌的安装在地下槽罐的工况。
或者是现场没有空地为卧式自吸泵做基础,只能用立式长轴泵放在槽罐上。
第二,卧式自吸泵受到的局限有很多,自吸高度不能超过5米,介质不能过于粘稠,进口不能有漏气的地方。
所以,在不具备上述条件时也只能选择用立式长轴泵。
第三,如果普通的卧式泵(不是自吸泵)自吸能力很差,根本无法从下面的槽罐里抽出介质。
所以卧式泵和长轴泵是不具备可比性的。
倒是卧式自吸泵和立式长轴泵有的一比。
长轴泵对于介质的要求:最好是不含颗粒或含有少量微小颗粒。
清洁介质当然更好。
呵呵。
具体情况要具体分析。
1、立式离心泵,进出口口径相同,且位于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转产生的径向和轴向负荷,从而保证了泵的运行平稳,振动小、噪音低。
3、轴封采用机械密封或机械密封组合,采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质,耐磨密封,能有效地延长机械密封的使用寿命。
4、安装检修方便,无需拆动管道路系统,只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
很多人在购买水泵的时候,由于不能清楚地理解水泵上每个符号代表的意义,有的时候买错了产品也不知道,导致了很多麻烦事情的发生。
永上通过自己的知识加上互联网的帮助,整理出了这一整套水泵型号说明的文章,希望对您了解水泵型号具有实际的帮助意义。
一、液体泵型号大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵二、离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有B A、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。
给排水工程中泵的分类1、按泵轴方向可分为:卧式、立式、斜式2、按壳体剖分型式分为:径向剖分式和轴向剖分式3、按级数分为:单级和复级(多级)4、按吸入形式分为:单吸和双吸5、按水泵形式分为:中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为:直接连接、齿轮传动式、液力偶合传动式、皮带传动式和共轴式7、按特殊结构分为:液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为:平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为:锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵等10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为:离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵及离心泵的型号:离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型(现在已更名为IS型)单级离心泵系列产品,已列为国家专业标准和行业标准。
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。
其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。
IQ型(IS型)单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。
(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。
卧式离心泵工作原理及应用卧式离心泵是一种流体输送设备,主要由叶轮、泵壳、轴承和密封等部件组成。
其工作原理是利用转速高的叶轮产生离心力,使流体获得较大的动能,然后通过导向叶片的作用,将流体的动能转化为压力能,从而将流体输送到所需的地方。
具体而言,当泵启动时,电机带动轴承和叶轮转动。
叶轮的高速旋转会产生离心力,使流体从进口进入泵壳内。
流体通过导叶片的引导,顺着泵壳内的流道,不断增加速度,获得较大的动能。
在流体通过泵壳出口时,由于出口处的流道逐渐变窄,流体的速度逐渐减小,动能逐渐转化为压力能,使流体获得高压。
1.工业领域:卧式离心泵可用于输送各种液体介质,例如水、油、乳液、酸碱溶液等。
其用途广泛,可以应用于化工、石油、电力、冶金等工业领域的流体输送和循环系统。
2.农业领域:卧式离心泵可用于灌溉、排灌、水源工程等农业领域。
通过泵站将地下水或河水提升到所需地点,以满足农作物的灌溉需求。
3.建筑领域:卧式离心泵可用于建筑工程中的给水和排水系统。
例如给建筑物提供冷却水、消防水和生活用水,以及将建筑物内的雨水、废水等排放到排水管道中。
4.市政领域:卧式离心泵可用于市政工程中的供水和排水系统。
例如供应城市的自来水、消防水以及将城市的雨水、废水等排放到污水处理厂进行处理。
5.环保领域:卧式离心泵可用于环保工程中的废水处理和污水处理。
通过提升废水和污水,使其进入处理设备进行处理和净化,以保护环境和水资源。
需要注意的是,卧式离心泵在使用过程中需要根据具体情况选择合适的泵型和材质。
此外,为了保证其正常运行,需要定期进行维护保养工作,如检查轴承磨损情况,并及时更换密封件等。
水泵的分类1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式,管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为:铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵,隔膜泵,齿轮泵,柱塞泵,往复泵,真空泵,喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。
根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等,离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。
1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵,80年代,我国根据国际标准和排灌机械实际情况,对离心泵产品进行更新换代研制工作,并生产IB型、IQ型单级离心泵系列产品,已列为国家专业标准和行业标准。
单级单吸离心泵,水由轴向单面进入叶轮,叶轮只有一个,因此称为单级单吸离心泵。
其特点是,与混流泵、轴流泵相比,扬程较高,流量较小,结构简单,使用方便。
IQ型单级单吸离心泵(又称轻小型离心泵)是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的,共有84种产品,分3个派生系列,413个规格型号。
(1)性能范围泵口径50~200毫米,流量12.5~400立方米/时,扬程8~125米,配套动力有柴油机直联、皮带传动,电动机直联,功率1.1~110千瓦,转速1450~2900转/分。
卧式离心泵和立式长轴泵的差异及优缺点
从原理上来说:
离心泵就是根据离心力原理设计的,高速旋转的叶轮叶片带动水转动,将水甩出,从而达到输送的目的。
离心泵有好多种,从使用上可以分为民用与工业用泵;从输送介质上可以分为清水泵、杂质泵、耐腐蚀泵等。

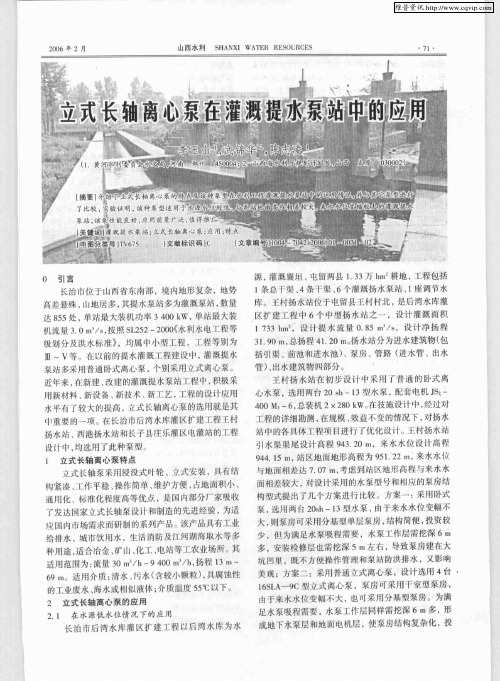

立式长轴泵,属于离心泵的一种,在离心泵的角度来看,就是在液下泵的性能上改进而来,使其性能大大高于液下泵,运行时的平稳性更强。
为适应国内市场需求研制的先进成熟的立式长轴泵。
该泵可以用来输送55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体;经过特殊设计后可输送90℃的液体。
广泛用于自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业,以及市政给排水、防洪排涝等工程。
优缺点:
卧式离心泵主要优点:结构简单、维修方便、固定安装无震动、密封较好、噪音低、维护方便、价格便宜;
主要缺点:由于卧式离心泵的主轴位置是水平的,安装的时候水平放置,所以比立式离心泵要占用更多的地方,且因为吸出高度的限制,水泵安装位置很低,容易受潮、受淹,影响安全运行。
立式长轴泵主要优点:用水力设计软件优化设计,性能优越,并充分考虑了叶轮、导叶体的抗磨蚀性能,使叶轮、导叶体等零件的寿命大大提高;产品运行平稳、安全可靠、高效节能。
轴泵进口装有滤网,开孔大小适当,既有效地防止大颗粒杂质进入泵内损坏水泵,同时又最大限度地减少了进口损失,提高了水泵效率。
主要缺点:还需要不断地技术革新来完成性能的完善,使使用范围更广泛。
