麻将机配件图、兰科、10芯电脑板、成功、立格、雀友、四口机电脑板图Gm30电脑板系列接口功能中心升降推升传感器链条零位光控链条等待光控机头光控机头槽型光控光控堵牌光控Gm802-B3电脑板控制盘Gm681-B3控制盘Gm402-B控制盘GM402-B7控制盘Gm402-B4控制盘兰科电脑板5号10芯电脑板6号成功电脑板7号麻将机电脑板8号立格电脑板9号雀友电脑板四口机电脑板11号麻将机电脑板1号板：麻将机电脑板1号板是发现科技针对麻将机行业开发的第一款高性能电脑控制板。
整套板主要采用进口器件，其生产工艺达到国际标准，其程序是根据麻将机行业的主流方式和广大使用者的理念进行设计，它抗干扰性能强，运行稳定，直观的测试方案得到业内厂商与消费者的赞同。
其主要功能有：1、自动检测功能，检测各机构全部正常后自动复位。
2、有18种以上花样，可根据客户要求进行适当调整。
3、有老桩自动记忆功能。
4、故障自动报警并指示部位。
5、能进行传感器检测，进入测试状态后等手动测试每个传感器是否正常工作。
6、洗牌、链条、输送电机有反转功能，弥补了机械上的不足。
7、自动保护，能以最快的速度保护电机，避免故障扩大。
8、通用性强，能实现110V电机与220V电机的通用。
麻将机电脑板1号板测试方案：把编码开关调到“0”，打开电源听到鸣叫后就进入测试状态，“0”档位时，连桩灯不点亮，按A或B键，升降台动作，点按点动，常按常动，升到最高位时，4个桩家灯点亮，鸣叫一声；降到最低位时，“SET”灯点亮，鸣叫一声。
“1”档位时，连桩灯“C”点亮，按A或B键，东升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
“2”档位时，连桩灯“C、D”点亮，按A或B键，南升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
“3”档位时，连桩灯“C、D、E”点亮，按A或B键，西升牌机构动作，点按点动，常按常动，升降一周4个桩家灯点亮一次，鸣叫一次。
麻将维修知识点总结麻将是中国传统的民间棋牌游戏，深受广大人民群众的喜爱。
然而，麻将的使用过程中难免会出现一些故障和损坏，这就需要我们学习一些麻将维修知识点，以便能更好地修复和维护麻将设备。
一、麻将的故障类型与原因分析1. 麻将机无法开机：可能是电源故障、主板故障、电源线接触不良或电源插座损坏。
可以先检查电源线是否插牢，然后尝试更换电源插座和电源线。
2. 麻将机无法识别玩家操作：可能是触控面板故障、主板故障或连接线松动。
可以先检查连接线是否插牢，然后尝试清洁触控面板或更换主板。
3. 麻将卡槽无法读取麻将牌：可能是麻将卡槽脏污、读卡器故障或麻将牌损坏。
可以先用棉签蘸取酒精或清洁剂擦拭麻将卡槽，然后尝试更换读卡器或麻将牌。
4. 麻将屏幕显示异常：可能是显示屏故障、主板故障或线路连接故障。
可以先检查显示屏连接线是否松动，然后尝试更换显示屏或主板。
二、麻将维修的常见工具和步骤1. 常见维修工具：万用螺丝刀、压力强力胶带、螺丝批、酒精或清洁剂、棉签、吹风机等。
2. 维修步骤：（1）开机自检：检查麻将机电源是否正常，观察屏幕显示是否正常。
（2）查找故障点：根据具体故障类型，逐一检查相关部件和连接线。
（3）修复或更换故障部件：根据故障点的检查结果，进行维修或更换部件。
（4）调试功能：修复完成后，进行功能测试，确保麻将机能正常运行。
三、预防麻将机损坏的方法与技巧1. 定期清洁：定期使用酒精或清洁剂擦拭麻将卡槽、触控面板和连接线，避免灰尘和污垢堆积导致故障。
2. 正确使用：不要用力过猛或乱扔麻将牌，避免损坏麻将卡槽、触控面板和屏幕。
3. 防止水浸：避免将麻将机放置在潮湿或受水灌溉的环境中，以免短路或损坏电路。
4. 定期检查：定期检查电源线、连接线和部件是否松动或损坏，及时发现并修复问题。
四、专业维修和维护服务的重要性对于一些复杂的故障或无法自行解决的问题，我们应该寻求专业维修和维护服务。
专业的维修人员具有丰富的经验和专业的知识，可以快速准确地定位故障和维修设备。
全自动麻将机故障与维修1、电源开关：开启与关闭麻将桌电源。
2、保险丝：当短路或过载时熔断而起保护作用3、标 牌：公司特定安全标志。
4、开关板：开关的安装板5、S1探测器：俗称计数光控，探测来牌的光控。
6、01电机：又称叠推电机，01部件的动力电机。
7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。
8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。
9、复位开关 在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态, 则保持原状态。
注意： 不影响坐庄状态。
10、拾牌输送带：输送牌的平皮带在程序设定和S6光控控制作停止和输送牌前置输送构件。
11、S6探测器：当接到皮带上牌满信号，延时控制磁环和洗牌盘停止和输送麻将牌。
12、洗牌盘：装牌的容器和搅牌的主要部件。
13、复位指示灯：当麻将桌准备理牌程序的指示灯该灯亮时即可进入正常理牌程序。
14、中心升降门：上升时将牌推入，降时与台面平，即可游戏。
15、推升、降架：常称03部件，贮存码好牌的仓库，运牌的轨道，将码好牌从轨道内送出，一气呵成16、拨牌支架：与洗牌盘配合将牌搅乱，目前均使用拨牌拉簧。
17、运牌电机：又称02电机或链条电机，负责将码好的牌运牌至各贮存位置，以便让03部件及时推出麻将牌。
18、运牌弯道：俗称弯角，内称小弯角，外称大弯角，将码好牌由直线运动转为转弯运动19、运牌盖板： 下面粘毛条刷，将牌的背面温柔的刷干净。
20、运牌链条： 运牌的传动件。
21、面板支承架：四角上立柱起台面板的固定和支承作用。
22、S5探测器：又称角定位光控，运牌链条运送牌中途控制光控。
23、链条杆：安装在链条上，上部推运牌，下部套有白色反光器给S4、S5光控。
反光发讯。
24、撑杆：当台面板翻起时，撑住台面板，已便清洁麻将桌。
25、承牌板：放置码好麻将牌的高级铝合金板。
26、骰子按钮：掷骰子的按钮。
27、连庄指示灯：共五个，一绿四红，显示连庄数、检测程序显示和故障显示。

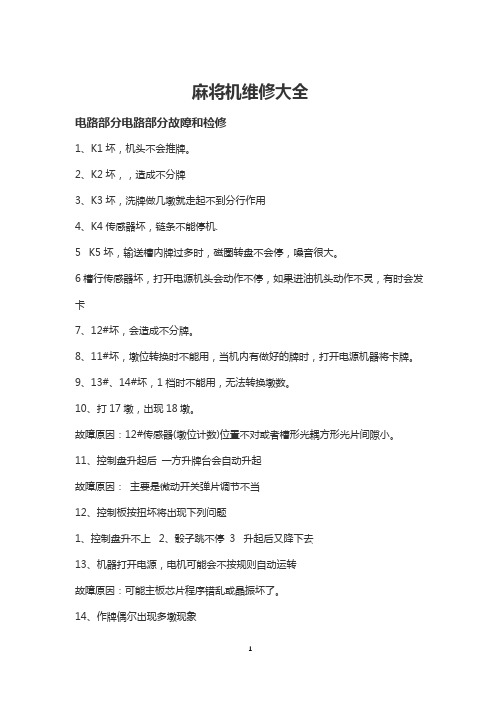

麻将机维修大全电路部分电路部分故障和检修1、K1坏，机头不会推牌。
2、K2坏，，造成不分牌3、K3坏，洗牌做几墩就走起不到分行作用4、K4传感器坏，链条不能停机.5 K5坏，输送槽内牌过多时，磁圈转盘不会停，噪音很大。
6槽行传感器坏，打开电源机头会动作不停，如果进油机头动作不灵，有时会发卡7、12#坏，会造成不分牌。
8、11#坏，墩位转换时不能用，当机内有做好的牌时，打开电源机器将卡牌。
9、13#、14#坏，1档时不能用，无法转换墩数。
10、打17墩，出现18墩。
故障原因：12#传感器(墩位计数)位置不对或者槽形光耦方形光片间隙小。
11、控制盘升起后一方升牌台会自动升起故障原因：主要是微动开关弹片调节不当12、控制板按扭坏将出现下列问题1、控制盘升不上2、骰子跳不停3 升起后又降下去13、机器打开电源，电机可能会不按规则自动运转故障原因：可能主板芯片程序错乱或晶振坏了。
14、作牌偶尔出现多墩现象故障原因：出现这一现象主要是因新电机在运转一段时间后电机的惯性距离增大，相对方形挡光片与槽形光耦间隙变小，有时候是间隙完全没有。
链条走动与进牌速度的时间差，计数器出错。
15、升牌台上下动作不停故障原因：继电器或可控制硅被击穿；相应升降触点开关坏处于常闭状态，或是由干扰所致的。
16、控制盘骰子不停跳或不跳故障原因：按钮坏了或控制盘三极管坏了,11伏交流电没有。
17、在洗牌过程中机头不停推故障原因：槽形光耦坏了, 线\接触不好或主板坏了18、当牌洗好一行以后，牌走过墩位传感器，机头推牌器才退后作牌故障原因；这种现象一般为K2传感器的灵敏度性能不好造成的。
(老式有对射传感器)19、牌作好了灯不亮故障原因：扁平线接触不良；控制盘灯坏。
20、磁圈电机出现慢转或反转，没力气。
故障原因：是主线板固态继电器坏时，电机会出现慢转或者是打开电源就运转无法控制，出现没力气有时候是线插接件接触不良或电容坏了。
21、控制盘不升降或不断升降故障原因：不升降是控制盘按扭失灵或扁平线损坏或摆臂与轴承跳出，轴承螺丝掉了,电机坏了。
全自动麻将机常见故障及解决方法现在市场上常见的全自动四口麻将机分为十个电机和十四个电机两大种类，下面介绍十四电机四口全自动麻将机结构，其主要是有以下几个部分组成：01部件（叠牌系统）；02部件（洗牌系统）；03部件（升牌系统）；04部件（输送系统）；06部件（电脑版控制系统）；07部件（中心升降系统）。
十四电机四口全自动麻将机结构设计简单合理、组装方便、维修更换配件容易、舒适性更强。
全自动麻将机电机故障及维修方法1.电机在没有负载的情况下，时而正转时而反转，（或完全没有动静），肯定是线圈烧了，用万用表就可以测试出来，用尖嘴钳把卡圈卸下，把里面的变速箱取掉，圆柱磁圈拿出来，然后把线圈取出来。
一般线圈只是在某一点烧段而不会全部烧毁的，把缠在线圈上的胶布拆了找出烧断的地方然后用电烙铁焊紧，然后用相反的步骤把电机安装好就OK了。
（电机复原的时候最好把变速箱里面上点黄油）。
2.有些电机是变速箱里面的齿轮坏了，买个同样的齿轮换了就行了（一般在机麻配件商那里都有卖，几块钱而已），还有一些是里面的轴承坏了，轴承就比较好配了，一般卖五金轴承的店子都可以配到，一两块钱。
3.还有一种就是圆柱磁圈破或者磁圈上的架子段，用AB胶一粘等干了装上就OK了。
4.还有一些电机里面什么都没有坏，但就是没有力，加大电容也不行，其实就是变速箱里面没有油了，家点黄油就好了，如果加了黄油还是没有力，那就是磁圈的磁性减弱了，换个圆柱磁圈就行了。
不要认为修的电机不耐用，其实好多都是好材质，比起市面上现在卖十几块的，我个人认为修复的电机一点也不逊色。
电机里面的小配件其实在专业的麻将机配件商那里都配的到的。
修复电机最重要的一点就是，变速箱里面的齿轮一定要上黄油。
关键是电压和转速还有变速箱对上，我说的这三项对上就没多大问题了（220v50Hz 1200r/min)电机转向错误：电容不良或因电机损坏而出现错误。
麻将机使用一段时间后，电机坏的特别的多！为了减少成本我采用修电机的方法更换电机齿轮几个坏电机组合一个好电机一般我修出来的大盘电机，机头，升牌，输送电机都用100%的把握可以再使用，但是链条电机不是那么容易修好，比如链条电机里面的齿轮都是好的电容也换过除了线圈没有换，但是在使用3个小时左右后就会出现转动无力等等问题，我想请问一下有谁知道其中的原因修电机最主要做的还是清理电机内部,机械部分最好用汽油清洗干净,当然也可用柴油.这一点是很关键的,如果没有清理就直接用的话,寿命是没有多久的.清理完后再重新上油,上的这个油也是有讲究的,可不是市场上花几块钱就可以的.要用耐高温和耐低温的.清理时也要看一下轴承的磨损,如果不行马上换掉.电路方面我很少维修的,因为那个线圈拆下来的话是很难再弄回去的麻将机在洗牌的时候，链条电机会突然倒转一下当碰到后面的牌时它又正转了，把链条电机的电容换了就OK还把好的新电机的齿轮拆了来修电机，把坏的装回去，叫厂家换，呵呵。
全自动麻将机维修指南文件管理序列号：[K8UY-K9IO69-O6M243-OL889-F88688]全自动麻将机维修指南一、电源开关接通，开关指示灯不亮，机器没有任何反应。
1、交流220V电源没有供电；2、电源插头未插好，电源插座松动；3、电源线或电源部分连接线开路；4、电源保险丝熔断或接触不良；5、电源开关损坏；二、操作盘理牌指示灯亮，按升降键操作盘不动，无上升动作：1、操作面板上插头松脱、插头线断或接触不良；2、检查操作面板与主控板是否正常；3、检查升降组件电机与HL开关。
麻将牌背面上的贴面层含铁等可以被磁力吸引的金属，正面没有，（磁力大小应该是吸环正对麻将牌的背面时能吸引起来，正对麻将牌的正面时由于有一定的厚度，使力量减弱，不足以吸起麻将）牌在一个倾斜的园盘上随盘转动，牌上升到高处时，背面向上的牌被圆盘上方铁环片吸往，并随环片转动送至一条槽由拨杆推走，正面向上的牌则继续在盘上转动，槽上的牌被叠成双后由推杆按数分配送往四面。
园盘上有一条小弹簧把牌翻拨，使正面的牌翻向下，以背面向上而被铁环吸住，直到最后所有的牌都被送到槽上带走。
四面的牌够数后，由人操纵电钮，牌下面的托板将四面叠好的牌送出台面。
麻将牌桌里面有五个电动机带动转盘和链条（链条上有推杆）转动，并由电子芯片自动控制。
全自动麻将机原理故障与维修麻将机部件名称和简介全自动麻将机一般分为八大机构且每个机构的主要部件和它的分布位置1、电源开关：开启与关闭麻将桌电源。
2、保险丝：当短路或过载时熔断而起保护作用3、标牌：公司特定安全标志。
4、开关板：开关的安装板5、S1探测器：俗称计数光控，探测来牌的光控。
6、01电机：又称叠推电机，01部件的动力电机。
7、推牌器：叠推电机横向直线输出，将叠好的牌推入轨道。
8、双光控：亦称S23，对应于扇形遮光和方型遮光片的光控组件。
9、复位开关在任何工作状态下，压下复位开关，麻将桌均停止工作，松开此开关时，在正常工作状态，麻将桌复位，当在调试状态,则保持原状态。
电路部分故障和检修1、K1坏，机头不会推牌。
2、K2坏，，造成不分牌3、K3坏，洗牌做几墩就走起不到分行作用4、K4传感器坏，链条不能停机.5 K5坏，输送槽内牌过多时，磁圈转盘不会停，噪音很大。
6槽行传感器坏，打开电源机头会动作不停，如果进油机头动作不灵，有时会发卡7、12#坏，会造成不分牌。
8、11#坏，墩位转换时不能用，当机内有做好的牌时，打开电源机器将卡牌。
9、13#、14#坏，1档时不能用，无法转换墩数。
10、打17墩，出现18墩。
故障原因：12#传感器(墩位计数)位置不对或者槽形光耦方形光片间隙小。
11、控制盘升起后一方升牌台会自动升起故障原因：主要是微动开关弹片调节不当12、控制板按扭坏将出现下列问题1、控制盘升不上2、骰子跳不停 3 升起后又降下去13、机器打开电源，电机可能会不按规则自动运转故障原因：可能主板芯片程序错乱或晶振坏了。
14、作牌偶尔出现多墩现象故障原因：出现这一现象主要是因新电机在运转一段时间后电机的惯性距离增大，相对方形挡光片与槽形光耦间隙变小，有时候是间隙完全没有。
链条走动与进牌速度的时间差，计数器出错。
15、升牌台上下动作不停故障原因：继电器或可控制硅被击穿；相应升降触点开关坏处于常闭状态，或是由干扰所致的。
16、控制盘骰子不停跳或不跳故障原因：按钮坏了或控制盘三极管坏了,11伏交流电没有。
17、在洗牌过程中机头不停推故障原因：槽形光耦坏了, 线\接触不好或主板坏了18、当牌洗好一行以后，牌走过墩位传感器，机头推牌器才退后作牌故障原因；这种现象一般为K2传感器的灵敏度性能不好造成的。
(老式有对射传感器)19、牌作好了灯不亮故障原因：扁平线接触不良；控制盘灯坏。
20、磁圈电机出现慢转或反转，没力气。
故障原因：是主线板固态继电器坏时，电机会出现慢转或者是打开电源就运转无法控制，出现没力气有时候是线插接件接触不良或电容坏了。
21、控制盘不升降或不断升降故障原因：不升降是控制盘按扭失灵或扁平线损坏或摆臂与轴承跳出，轴承螺丝掉了,电机坏了。
麻将机维修方法
麻将机维修方法(1)开关指示灯不亮，机器没有任何反应。
1、检查供电情况;
2、检查电源插头二头有没有插好，电源插座是否松动;
3、保险丝是否熔断或接触不良;
4、检查开关反面的所有插头是否松动;
5、电源开关可能损坏;
(2)操作盘上面指示灯亮，按升降键操作盘不动：
1、首先试试将轨道里的牌全部取出;
2、操作盘面板下面插头松脱，接触不良;
3、检查操作盘与主板插头是否松动;
4、检查07部分升降电机与螺丝、光控、开关的情况。
(3)机器工作时，按升降按钮操作盘不动：
1、试试将轨道里的牌全部取出;
2、升降按钮太脏或已损坏。
(4)机器正常工作中，需要补牌：
在未完成前可同时按两个升降按钮。
(5)操作盘升降不畅：
1、升降组件机械部分有摩擦;
2、操作盘升降按键太脏;
3、 07光控安装的距离不到位或松动或已损坏;
(6)01部分无推牌动作：
1、 01部分上的光电传感器s1搭铁、损坏、太脏或被异物挡住;
2、灵敏度太低，调节s1部分的可变电阻，使其正常;
3、检查轨道与推牌器的位置;
4、牌太脏;
5、检查与01部分相关的所有机电组件，所有插头是否松动或断线;
6、检查电机或电容是否损坏。
(7)01部分有卡牌现象：
1、 01部分装配的位置不正确;
2、检查01部分的组件在推牌时，第一只牌从牌口落下后与第二只牌从牌口落下的高低差是否≥1mm;
3、 s1光电传感器不好或安装位置不正确。
(8)光电传感器问题：
1、光电点传感器系光敏器件，对光线的强弱反映很敏感，特别是太阳光。
应注意在装配、调试过程中对光源的控制，不要让外界的光源直射或反射在光电传感器上，如拉上窗帘;
2、 s1、s4、s5、s6上均有判别信号工作的指示灯，无信号时，指示灯不亮;有信号时(白色物体经过光电传感器)时，指示灯亮。
可根据这一特点对光电传感器进行简单的判断，如实际操作中s1、s4、s5、s6反映出的规律与上述规律不同，则说明光电传感器有问题，应进行检查，特别是距离、位置;
3、观察s1、s
4、s
5、s6，如在无信号时，指示灯亮，尽管
此时机器还在正常工作，但这种工作处与不稳定工作状态，容易使机器产生故障。
应检查造成光电传感器在无信号时指示灯亮的原因并将其排除;
4、光控在安装时，应事先在光控的焊脚上贴上一块大小光控一致的绝缘物，或垫上绝缘垫片，以免焊点与金属支架相碰，造成短路;
5、 s1上的可变电阻是用来调整光控灵敏度的，顺时针旋转灵敏度高，s1看到的距离远;逆时针旋转灵敏度低，s1看到的距离相对近，一般情况下不需要调整。
如需要调整的话，应使用合适的工具，缓慢地调整s1的可变电阻到正常为止。
6、光电传感器在安装、拆卸时注意不要让光电传感器上的焊点与机器的金属件相碰，以免造成短路损坏，如没有把握最好先关掉电源后，再进行安装或拆卸。
余下的还有很多小问题不能祥述，比如一个小螺丝、轴承损坏，都会直接影响使用，那就要用心去仔细观察了。
其实，平时保持“干净、干燥”还是最关键。
麻将机保养维护方法 1.麻将桌应保持清洁，使用500小时应打开面板，可用吸尘器或刷子对机内中心转盘绒面等部件进行清理尘垢，对上牌轨道及弯角处应用“碧丽珠”护理喷蜡清理。
2.连续使用本机5小时以上时，也可用干布擦拭。
3.麻将牌应保持干净、光滑，使用后也可用“碧丽珠”护理喷蜡进行擦洗。
4.在潮湿的房间里使用请尽量保持室内通风。
5.机内运行构件，如推牌器滑杆，平推升降滑杆应保持灵活，
必要时可适当加一的秒年润滑油，但不要随意过度的加油。
6.经常用软的小毛刷清除推牌器上光电开关尘垢，避免尘垢积累而影响光电开关灵敏度。
7.为使机器始终保持崭新的面貌，可由专业技术人员更换桌面上的绿色绒毯。
