初中九年级物理电磁转换测试题

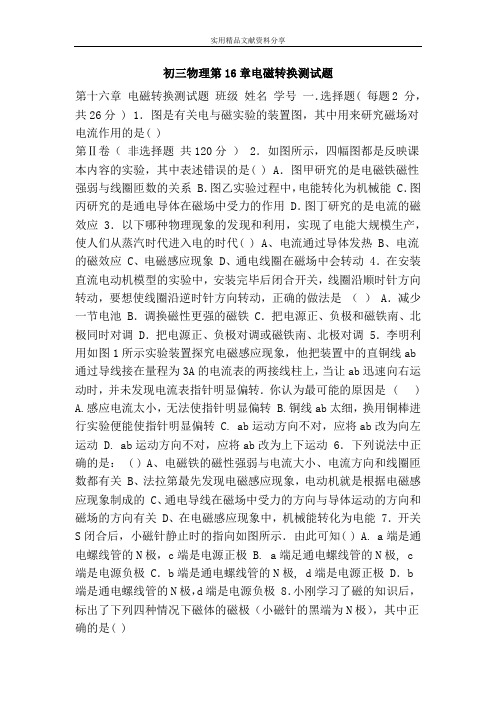

初三物理第16章电磁转换测试题第十六章电磁转换测试题班级姓名学号一．选择题( 每题2 分，共26分 ) 1．图是有关电与磁实验的装置图，其中用来研究磁场对电流作用的是( )第Ⅱ卷（非选择题共120分） 2．如图所示，四幅图都是反映课本内容的实验，其中表述错误的是( ) A．图甲研究的是电磁铁磁性强弱与线圈匝数的关系 B．图乙实验过程中，电能转化为机械能 C．图丙研究的是通电导体在磁场中受力的作用 D．图丁研究的是电流的磁效应 3．以下哪种物理现象的发现和利用，实现了电能大规模生产，使人们从蒸汽时代进入电的时代( ) A、电流通过导体发热 B、电流的磁效应 C、电磁感应现象 D、通电线圈在磁场中会转动 4．在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（） A．减少一节电池 B．调换磁性更强的磁铁 C．把电源正、负极和磁铁南、北极同时对调 D．把电源正、负极对调或磁铁南、北极对调 5．李明利用如图1所示实验装置探究电磁感应现象，他把装置中的直铜线ab 通过导线接在量程为3A的电流表的两接线柱上，当让ab迅速向右运动时，并未发现电流表指针明显偏转．你认为最可能的原因是 ( ) A.感应电流太小，无法使指针明显偏转 B.铜线ab太细，换用铜棒进行实验便能使指针明显偏转 C. ab运动方向不对，应将ab改为向左运动 D. ab运动方向不对，应将ab改为上下运动 6．下列说法中正确的是： ( ) A、电磁铁的磁性强弱与电流大小、电流方向和线圈匝数都有关 B、法拉第最先发现电磁感应现象，电动机就是根据电磁感应现象制成的 C、通电导线在磁场中受力的方向与导体运动的方向和磁场的方向有关 D、在电磁感应现象中，机械能转化为电能 7．开关S闭合后，小磁针静止时的指向如图所示．由此可知( ) A. a端是通电螺线管的N极，c端是电源正极 B. a端足通电螺线管的N极, c端是电源负极 C．b端是通电螺线管的N极, d端是电源正极 D．b端是通电螺线管的N极，d端是电源负极 8．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是( )9．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，请你想一想会发生的现象是（） A.通电螺线管仍保持静止不动 B.通电螺线管能在任意位置静止 C.通电螺线管转动，直至A端指向南，B端指向北 D.通电螺线管转动，直至B端指向南，A端指向北 10．图6所示四个演示实验中，能够说明电磁感应现象的是 ( ) 11．小源同学自己动手做了一个直流电动机模型,接通电路后发现电动机不转动，可当他拨了一下线圈后，电动机就快速地转了起来，造成这一情况的原因可能是 ( ) A．电源电压太低 B．电刷接触不良 C．电源正、负极接反了 D．开始时，线圈处于平衡位置了 12．研究电磁感应现象的实验装置如图5所示实下面进行的操作能使电流表指针发生偏转的是（） A．使导线AB在水平方向运动 B．使导线AB向上或向下运动 C．闭合开关，使导线AB在水平方向运动 D．闭合开关，使导线AB向上或向下运动 13．如图所示，若要使滑动变阻器的滑片P 向右移动时，弹簧秤的读数变小，则变阻器接入电路的方式可以是( ) A．C接E，D接F B．C接E，B接F C．A接E，D接F D．A接E，B 接F 二、填空题（每题2分，共46分） 14．如图是张旭同学设计的实验装置图，请你说明： (1)当开关S闭合后，线圈转动的原因是__________________； (2)要改变线圈转动方向你的办法是①________________________②___________________________； (3)利用这一原理发明了____________机。

第十六章电磁转换创作人：历恰面日期：2020年1月1日1. 对磁场的有关认识，正确的选项是〔〕A.磁感线是从磁场中实际存在的曲线2．如图16-28所示，假设要使滑动变阻器的滑片P向右挪动时，弹簧测力计的示数变小，那么变阻器接入电路的方式可以是〔〕A．C接E，D接F B．C接E，B接FC．A接E，D接F D．A接E，B接F 图16-283．小明用自制的电磁铁来研究它的磁性与哪些因素有关。

实验器材：两个一样大小的大铁钉、一些图16-29漆包线、开关、电源、滑动变阻器、一些回形针和电流表等。

在实验中，用漆包线绕制横截面和严密程度一样的三个线圈，其中两个线圈插入铁钉，另一个线圈内无铁钉。

按如图16-29电路进展实验，实验记录的数据如下表：由以上实验说明，电磁铁的磁性强弱与哪些因素有关〔〕A．只与电磁铁线圈匝数有关B．只与电磁铁线圈匝数、是否有铁钉有关C．只与电磁铁线圈匝数、通过线圈的电流有关D．与电磁铁线圈匝数、是否有铁钉、通过线圈的电流都有关4．闭合电路的一局部导体在磁场中做切割磁感线运动而在导体中产生电流的现象叫做电磁感应，以下装置中，利用电磁感应现象制成的是〔〕A．发电机 B．电灯 C．电烙铁 D．电饭锅5．如图16-30所示的装置是用来演示〔〕C.磁场对通电导线的作用D.电磁铁原理图16-306．图16-31中a表示垂直于纸面的一根导体，并且是闭合电路的一局部在磁场中沿如图中箭头所示的方向运动时，不会产生感应电流的是〔〕图16-317．判断两根钢条甲和乙是否有磁性时，可将它们的一端靠近小磁针的N极或者S极．当钢条甲靠近时，小磁针自动远离；当钢条乙靠近时，小磁针自动接近．由此可知〔〕A．两根钢条均有磁性B．两根钢条均无磁性C．钢条甲一定有磁性，钢条乙一定无磁性D．钢条甲一定有磁性，钢条乙可能有磁性〔图16-32〕8．通电螺线管通电时，小磁针指向如图16-32所示，请标出通电螺线管的N极及电源的正极9．如图16-33所示，根据通电螺线管的磁感线方向，可判断通电螺线管的左端为极，电源的a端为极，小磁针的b端为极。

初三物理第十六章电磁转换单元检测一、选择题(每小题3分，共39分)1．如图所示，一条形磁铁的周围放着能自由转动的小磁什甲、乙、丙、丁，这四根磁针静止时N极指向画错的是（磁针的黑端表示N极）：（）A．磁针甲 B．磁针乙C．磁针丙 D．磁针丁2．下列说法中正确的是( )A．在磁场中不同的点，磁场方向一定不同B．磁场中的磁感线可能相交C．磁感线上任何一点的切线方向就是该点的磁场方向D．磁场是看不见、摸小着的，因此磁场是人们假想的3．1820年，安培在科学院的例会上做了一个小实验，引起与会科学家的极大兴趣．如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电,看到的现象是通电螺线管（）A．仍保持在原来的位置上B．转动后停在南北方向上C．转动后停在任意位置D．不停地转动下去4．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR) 效应(微弱的磁场变化可以导致电阻大小的急剧变化)，荣获了2007年诺贝尔物理学奖．如图是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是( )A．电磁铁右端为N极B．滑片P向左滑动过程中电磁铁的磁性减弱C．巨磁电阻的阻值随磁场的增强而明显增大D．巨磁电阻的阻值随磁场的增强而明显减小5．如图所示为探究磁场对通电导线作用的实验装置，当接通电源，有电流由a至b通过导线ab时，它将受到磁场力作用而向左运动，则( )A．当磁场方向相反时，ab将向右运动，电能转化为机械能B．当电流方向相反时，ab将向右运动，机械能转化为电能C．当电流和磁场方向同时改变时，ab将向右运动，电能转化为机械能D．当电流和磁场方向同时改变时，ab将向左运动，机械能转化为电能6．如图所示是课本中的几个实验．演示磁场对通电导体有力的作用的是( )7．发电机和电动机的诞生是人类进人电力时代的标志。

其中，制造电动机依据的物理知识是：（）A．电流在磁场中受到力的作用B．电荷之间存在着相互作用力C．电磁感应现象D．电流周围存在着磁场8．经过多年实验研究，终于在1831年发现“磁生电”规律的科学家是( ) A．麦克斯韦B．爱因斯坦C．奥斯特D．法拉第9．如图所示，动圈式话筒的膜片与线圈固定在一起，线圈套在磁铁上．当我们对着话筒讲话时，声音使膜片振动，膜片带动线圈也一起振动，于是线圈中产生了随声音变化的电流，则下列电器的原理与动圈式话筒的原理相同的是( )A．电动机B．发电机C．电磁铁D．电铃10．如图所示，abcd是一个“U”形金属导轨，pq是一根可以在金属导轨上滑动的金属棒．金属导轨处于蹄形磁体中，一重物通过定滑轮的细绳与金属棒相连，整个装置置于水平桌面上并处于静止状态．在重物开始下落的过程中下列说法中正确的是( )．A．回路中有电流，此过程中电能转化为机械能B．回路中无电流，此过程中电能转化为机械能C．回路中有电流，此过程中机械能转化为电能D．回路中无电流，此过程中机械能转化为电能11．下列各图中，能够说明或者应用电磁感应现象的是( )12．在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障，如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220 V 100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光．若此时闭合开关S，则灯L2（也是“220 V 100 W”）( )A．正常发光B．能发光，但较暗C．不能发光D．无法判断13．“庆六一文艺会演”时，某中学物理组王老师给大家表演了一个“不怕电”的节目。

a bb甲乙电磁转换一、磁体与磁场1.如图水平桌面上有一静止的铁块，当一条形磁铁沿竖直方向逐渐靠近铁块时，铁块对桌面的压力将变 .2.根据图所示的磁感线方向，可以判断a 为极，b 为极，小磁针上端为极。

3 如图所示的是用来描绘某—磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a 点的磁场比b 点的磁场 (选填“强”或“弱”)；若在b 点放置一个可自由转动的小磁针，则小磁针静止时，其N 极指向处.4.如图所示，有两根外形完全相同的棒a 和b 。

如果按图甲那样，用手拿a ，则b 不会掉下；若按图乙那样，用手拿b,则不能吸a ，这说明【】A ．a 有磁性，b 没有磁性B ．a 没有磁性，b 有磁性C ．a 、b 都没有磁性D ．a 、b 都有磁性5．一颗铁质的小螺丝掉入细小狭长的小洞中，使用下列方案不能取出小螺丝的【】6．小明用水平放置的一根条形磁针的一端吸起一根较小的铁钉，如图所示，若他用一根同样的条形磁铁的S 极与原来的磁铁N 极靠近合并时，将看到的现象是【】A ．铁钉将落下 B．铁钉的尖端被吸向右端磁铁 C ．铁钉的尖端被向左端磁铁 D．铁钉被吸得更牢7.如图所示，一只小磁针自A 点开始沿圆形轨迹绕条形磁铁缓慢移动一周又回到A 点的过程中，小磁针绕自身的转轴转动的圈数为【】A ．1圈B ．2圈C ．3圈 D．4圈8.如图所示，磁铁吸住两根铁钉的一端，那么这两根铁钉的另一端将【】A ．互相吸引，如图甲 B ．互相排斥，如图乙C ．既不吸引也不排斥，如图丙D ．以上三种情况都有可能9．物理研究中常常用到“控制变量法”、“等效替代法”、“模型法”、“类比法”等方法，下面是初中物理中的几个研究实例：①研究一个物体受几个力的作用时，引入合力的概念；②用光线表示光的传播方向；③研究电流时把它与水流相比；④利用磁感线来描述磁场。

上述几个实例中，采用了相同研究方法的是【】A ．①③B ．②③ C．②④ D ．①④一4题一1题一2题一3题N SN S 一6题一7题一8题A B C D10．如图所示，在水平地面上的磁体上方，有挂在弹簧测力计上的小磁体（下部N 极）．小辉提着弹簧测力计向右缓慢移动，挂在弹簧测力计上的小磁体下端，沿图示水平路线从A 缓慢移到B ．则图乙中能反映弹簧测力计示数F 随位置变化的是【】11．磁铁都有两极，小敏想用实验证明，断磁铁A 、B 端必有磁极。

苏科版九年级物理下册第十六章《电磁转换》检测卷（含答案）时间：60分钟总分：100分一、选择题(每小题4分,共20分)1. 下列关于电和磁的说法正确的是 ( )A.磁感线是磁体周围空间实际存在的曲线B.指南针静止时南极总是指向地磁南极C.电磁铁磁性的强弱只与电流的大小有关D.扬声器是利用通电导体在磁场中受到力的作用的原理来工作的2. a、b两个磁极间的磁感线分布如图所示.下列说法正确的是 ( )A.a端磁极是S极,b端磁极是N极B.P点没有磁场C.磁感线是真实存在的D.Q点的磁场方向水平向右3. 如图所示是燃油汽车启动装置的电路简图.汽车启动时需将钥匙插入仪表板上的钥匙孔并旋转,则下列分析正确的是 ( )A.旋转钥匙相当于闭合开关B.电磁铁是利用电流的热效应来工作的C.电磁铁通电后电磁铁的上端为S极D.电动机工作时将电能全部转化为机械能4. 导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电流的是(a在A、B选项中与磁感线平行,在C、D选项中与磁感线垂直)( )5. 如图是一款“收音机钢笔”的图片,当书写的时候,笔端摇摆产生电流,就能给钢笔的内置电池储存电能,同时供笔端微型收音机和扬声器工作.在繁重的学习中可以听听音乐,缓解学习的压力.关于“收音机钢笔”的说法正确的是 ( )A.“产生电流”利用了电磁感应的原理B.电磁感应现象由奥斯特首先发现C.扬声器工作原理与发电机工作原理相同D.“储存电能”时把化学能转化为电能二、填空题(每空3分,共15分)6. 探究小组为了模拟电磁起重机的工作原理,用表面涂有绝缘漆的导线绕在大铁钉上制成电磁铁,接入电路,如图所示.闭合开关S,电磁铁有了磁性,A端是极.将滑动变阻器的滑片向右移动一段距离后,硬币才被吸起,这说明电流越大,电磁铁的磁性.7. “地漏”(如图甲)是连接排水管道与室内地面的接口.“磁悬浮地漏”相对于传统地漏具有很多优点,如排水速度可随积水深度自动调节、在不排水时能密封管道等.(1)若地漏不密封,排水管内臭气会扩散到室内.从微观角度解释该现象: .(2)磁悬浮地漏的工作原理如图乙.①当密封盖上方无水时,在磁体B作用下,磁体A将密封盖顶起.若磁体A下端为N极,则磁体B上端为极.②当密封盖上方有水时,密封盖下移,开始排水.积水越多,则排水口越大,其原因是.三、作图题(每小题5分,共10分)8. 如图所示,小磁针处于静止状态且螺线管的左端极性已知.请在两虚线框内分别标出小磁针和电源的极性.9. 开关闭合后,通电螺线管和条形磁铁A之间的磁感线的形状如图所示.请在图中标出三条磁感线的方向和条形磁铁A的两个磁极.四、计算题(共15分)10. 图甲是一款深受人们喜爱的便携式充电喷雾小风扇(部分参数如表),具有只扇风不喷雾和既扇风又喷雾两挡工作状态.(1)小风扇喷出的水雾在空气中(填物态变化的名称),从周围吸热,起到降温作用.(2)图乙是小风扇喷雾时水位自动报警器的工作原理图,当水箱内的水位较低时,红灯亮报警,请结合上图说明其工作原理.(3)小风扇在只扇风状态下工作10分钟消耗的电能是多少?(4)商家宣称此款小风扇充满电后,在既扇风又喷雾状态下可持续工作5小时.通过计算判断他们的宣传与实际是否相符.参考答案一、选择题1.D 磁场中的磁感线是人们为了研究问题方便而假想的曲线,不是客观存在的,A错误;指南针静止时南极总是指向地磁北极,B错误;电磁铁磁性的强弱与电流的大小、线圈匝数的多少等因素有关,C错误;扬声器是利用通电导体在磁场中受到力的作用的原理来工作的,D正确.2.D3.A 电磁铁是利用电流的磁效应来工作的,旋转钥匙相当于闭合开关,控制电路连通,电磁铁有磁性,吸引衔铁,动触点A与静触点B接触,工作电路连通,电动机工作,电动机工作时将大部分电能转化为机械能,小部分电能转化为内能.由题图知,电流从电磁铁的上端流入,根据安培定则可知,电磁铁的上端为N极.4.D 只有闭合电路中的一部分导线做切割磁感线运动,导线中才会产生感应电流.A、B、C项中导线运动时均没有切割磁感线;D项中导线垂直于纸面向下运动时,切割磁感线,产生感应电流.5.A “产生电流”是磁生电的过程,即为电磁感应现象,A正确;电磁感应现象是法拉第首先发现的,B错;根据题述可知,扬声器的工作需要先有电流,后产生声音,对应的能量转化为电能转化为机械能,与电动机的工作原理相同,C错;“储存电能”时,笔端摇摆产生的电能转化为化学能,D错.二、填空题6.N(北) 越强解析：由题图可知,电流由上侧流入电磁铁,由下侧流出电磁铁,由安培定则可知螺线管下侧(A端)为N极;将滑动变阻器的滑片向右移动,滑动变阻器接入电路的电阻变小,电路中的电流变大,电磁铁的磁性变强,硬币所受的磁力变大而被吸起.7.(1)分子做无规则运动(2)①N ②深度越深,液体的压强越大解析：(1)扩散现象是分子做无规则运动的结果.(2)①找题眼——在磁体B作用下,磁体A将密封盖顶起;抓本质——磁体A、B有相互排斥力;做解答——磁体A下端为N极,则磁体B上端也为N极.②积水深度越深,压强越大,对密封盖的压力越大,密封盖下移,排水口就越大.三、作图题8.如图所示.9.如图所示.四、计算题10.(1)汽化(2)当水位降低到探针以下时,控制电路断开,电磁铁中没有电流,电磁铁的磁性消失,衔铁在弹簧弹力作用下弹回,动触点与上面的静触点接通,红灯亮,报警.(3)W=Pt=4 W×10×60 s=2 400 J(4)电池容量为W'=UIt'=4 V×6 A×3 600 s=86 400 J,风扇既扇风又喷雾时的总功率P总=4 W+4 W=8 W,该状态下的工作时间t″=W′P总=86400J8W=10 800 s=3 h,由于3 h<5 h,故工作时间与商家宣传的不符.。

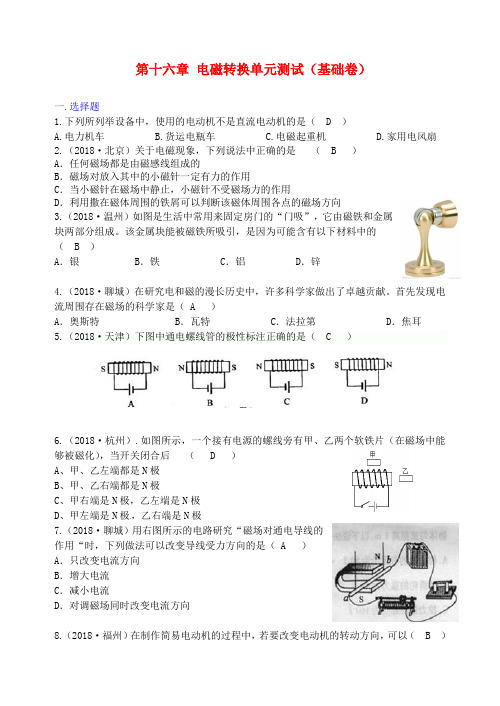

第十六章电磁转换单元测试（基础卷）一.选择题1.下列所列举设备中，使用的电动机不是直流电动机的是（ D ）A.电力机车B.货运电瓶车C.电磁起重机D.家用电风扇2.（2018·北京）关于电磁现象，下列说法中正确的是（ B ）A．任何磁场都是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．当小磁针在磁场中静止，小磁针不受磁场力的作用D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向3.（2018·温州）如图是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成。

该金属块能被磁铁所吸引，是因为可能含有以下材料中的（ B ）A．银 B．铁 C．铝 D．锌4.（2018·聊城）在研究电和磁的漫长历史中，许多科学家做出了卓越贡献。

首先发现电流周围存在磁场的科学家是（ A ）A．奥斯特 B．瓦特 C．法拉第 D．焦耳5.（2018·天津）下图中通电螺线管的极性标注正确的是（ C ）6.（2018·杭州）.如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后（ D ）A、甲、乙左端都是N极B、甲、乙右端都是N极C、甲右端是N极，乙左端是N极D、甲左端是N极，乙右端是N极7.（2018·聊城）用右图所示的电路研究“磁场对通电导线的作用“时，下列做法可以改变导线受力方向的是（ A ）A．只改变电流方向B．增大电流C．减小电流D．对调磁场同时改变电流方向8.（2018·福州）在制作简易电动机的过程中，若要改变电动机的转动方向，可以（ B ）A．改变通电电流的大小 B．将电源的正负极对调C．换用磁性更强的磁铁 D．增加电动机的线圈匝数9.直流电动机中换向器的作用是（ C ）A.当线圈在磁场内转动时，每转动一周，换向器改变一次线圈中的电流方向B.当线圈在磁场中转动时，换向器可随时改变线圈中的电流方向C.每当线圈刚转过平衡位置时，换向器就能自动改变线圈中的电流方向D.没有换向器，直流电动机也可以工作10.（2018·南京）如图所示的四幅图中能说明发电机工作原理的是（ A ）二.填空题11.（2018广安）如图所示，通电螺线管的右端是极（填“S”或“N”）；电源的右端是极（填“正”或“负”）。

九年级物理《电磁转换》专题练习一、填空题1．（2010．来宾）用_______可形象地描述磁场的强弱和方向．磁场中某一点的磁场方向与放在该点的小磁针静止时_______极所指的方向一致．2．（2011．天水）民族英雄文天祥在《扬子江》一诗中有“臣心一片磁针石，不指南方不肯休”的诗句．这里的磁针石是由于受到______的作用，其南极指向地理位置的______方．3．（2011．莆田）如图所示是电磁选矿的示意图．当电磁选矿机工作时，铁砂将落入_______(A/B)箱．4．（2011．绍兴）小敏设计了如图所示的实验．在桌子边上放一条形磁铁，用细线系一回形针缠在桌边适当位置的石头上，使回形针由于被磁铁吸引而与磁铁保持一段距离．将被探究的物体放入回形针与条形磁铁之间，如果出现_______现象，说明该物质是能阻断磁场的．小敏想探究的问题是_____________________________________________．5．（2011．福州）如图所示的悬浮地球仪，球体和底座都是由磁性材料制成的，它利用了同名磁极相互_______的原理，从而能够悬浮于空中静止或旋转，生动地展现了地球在空间的状态，完美地诠释了科技的魔力．当地球仪悬浮在空中静止时受到的合力为_______N．6．(2011．湖州)如图所示为某中学生发明的验磁器，其制作方法是将小磁针穿过泡沫塑料，调整泡沫塑料的体积与位置使它们水平悬浮在水中．(1)小磁针和泡沫塑料悬浮水中时受到的浮力_______（大于／等于／小于）它们所受的重力．(2)把该验磁器放入到磁场中，能指示_______（仅水平方向／任意方向）的磁场方向．7．（2011．南京）如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在_______，支持此结论的现象是_____________________．如果移走小磁针，该结论_______（成立／不成立）．8．（2011．临沂）为判断电源的正、负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中．当闭合开关S，小磁针静止时的指向如图所示，据此判断_______(a／)端是电源的正极．9．(2011．安徽)在原子内部，核外电子绕原子核运动会形成一种环形电流，该环形电流产生的磁场使物质微粒（原子）的两侧相当于两个磁极．若图中箭头表示的是电子绕原子核运动的方向，则环形电流的左侧应为_______ (N/S)极．10．(2011．西宁)如图所示是做电磁铁实验时连接的电路，将滑片P向左移动时，电路中的电流变_______，电压表的示数将_______（变大／变小）；电磁铁的磁性将_______，实验中电磁铁的A端为_______极．11．(2011．长沙)如图所示，在电磁铁的正上方用弹簧秤挂着一条形磁铁，当开关闭合后，电磁铁与条形磁铁的相互作用为_______（吸引／排斥）；当滑片P从b端向a端滑动过程中，弹簧的长度会变_______（长／短）．12．(2011．大连试测)如图所示，A为弹簧测力计，B为铁块，C为螺线管．闭合S时，电流表和弹簧测力计都有示数．再闭合S1时，电流表的示数将_______，弹簧测力计的示数将_______．（变大／不变／变小）13．(2011．烟台)电磁铁与永磁体相比，其优点是：磁性的有无可以通过_______来实现；磁性的强弱可以通过电流的大小来控制；磁极的极性可以通过_______来实现．14．（2011．莆田）如图所示是水位自动报警器的工作原理图．当水位升到金属片B处时，_______灯亮．15．（2011．河南）如图所示是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的改变而变_______（强／弱），当电流变化到一定值时，衔铁与触点_______(1／2)接触，电控照相机工作，拍摄违规车辆．16．(2010．铁岭)如图所示是小然为爷爷设计的羊圈报警器，羊在圈中时，羊圈被细漆包线围着，此时电磁铁_______磁性，电铃不响；羊逃离时，碰断漆包线，电磁铁_______磁性，在弹簧的牵引下，工作电路接通，电铃响报警．（有／无）17．（2011．绵阳）如图所示的实验装置是用来研究_______（电流磁效应／电磁感应现象／磁场对通电导线的作用）的．实验中把导线ab放在磁场里，接通电源，让电流通过导线ab，会观察到导线向右运动；如果把电源正、负极对调后接入电路，会观察到导线ab 向_______（左／右）运动；如果不对调电源正、负极，但把蹄形磁体上下磁极调换一下，会观察到导线ab向_______（左／右）运动；如果把电源正、负极对调，同时把蹄形磁体上下磁极也调换，则会观察到导线ab向_______（左／右）运动．18．(2011．烟台)如图所示为直流电动机模型，直流电动机的工作原理是______________电动机工作时，能够使线圈平稳、连续不停地转动下去是靠_______来实现的．19．（2011．咸宁）把一条大约10 m长的电线连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条电线，电流表指针偏转（如图所示），这是_______现象．如果两个摇动电线的同学沿_______（东西／南北）方向站立时，现象将最为明显．20．（2011 -盐城）微风吊扇通电后扇叶转动，此过程中_______能转化为动能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是_______生电的现象，人们利用这一原理制成了_______（发电机／电动机）．21．（2011．龙岩）我国已成为世界上高铁发展最快、技术最全的国家．在节能技术上，高铁动车组采用了再生制动方式：动车到站前先停止供电，由于_______，动车会继续向前运行，电机线圈随车轮转动并在磁场中切割_______产生感应电流，将_______能转化为电能，自动输入电网．当动车速度减至90 km/h以下才进行机械刹车．二、选择题22．(2011．内江)下列说法中正确的是( )A．感线是磁场中真实存在的一些曲线，还可以通过实验来模拟B．体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C．感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D．磁感线分布越密的地方，其磁场越弱23．（2011．丽水）我国的“嫦娥工程”将按“绕月、落月和驻月”三步进行，计划2012年实施落月探测．已知月球上无大气、无磁场、弱重力．下列各项中，在月球上不能实现的是( )A．度尺测长度B．电子停表测时间C．指南针指示南北方向D．手电筒照明24．(2011．温州)如图所示是生活中常用来固定房门的“门吸”，它由磁铁和金属块两部分组成．该金属块能被磁铁所吸引，是因为可能含有以下材料中的( )A．银B．铁C．铝D．锌25．（多选题）（2010．盘锦）如图所示，磁铁将一铁块紧紧地吸住静止不动．以下说法中正确的是( )A．磁铁对铁块的吸引力大于铁块的重力B．磁铁对铁块的吸引力与铁块的重力是一对平衡力C．铁块的上部被磁化后为N极D．铁块离开磁铁后磁性消失26．(2011．宁波)如图所示，在“悬空的磁环”活动中，假设甲、乙、丙三个磁环相同，中间塑料管是光滑的，当磁环都处于静止状态时，甲对乙的作用力F1和丙对乙的作用力F2的大小关系是( )A．F1小于F2B．F1等于F2C．F1大于F2D．无法比较27．（多选题）（2011．北京）关于电磁现象，下列说法中正确的是( )A．磁场是由磁感线组成的B．磁场对放入其中的小磁针一定有力的作用C．导体中的负电荷在做定向移动时一定产生磁场D．利用撒在磁体周围的铁屑可以判断该磁体周围各点的磁场方向28．（2011．上海）机遇总是青睐有准备的头脑．深信电磁间有联系且坚持研究、并最终无意间发现电流磁效应的科学家是( )A．牛顿B．奥斯特C．安培D．托里拆利29．(2011．龙岩)图中小磁针静止时指向正确的是( )30．（2011．台州）探究影响电磁铁磁性强弱的因素时，按如图所示的电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多．此实验说明影响电磁铁磁性强弱的因素是( )A．电流的大小B．线圈的匝数C．电流的方向D．电磁铁的极性31．（多选题）(2011．茂名)如图所示是小明探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是( )A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正、负极对调，其他条件不变32．(2011．泸州)如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力( )A．方向向右，逐渐减小B．方向向右，逐渐增大C．方向向左，逐渐减小D．方向向左，逐渐增大33．（2011．舟山）如图所示是拍摄机动车闯红灯的工作原理示意图，光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法中正确的是( )A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用34．(2011．广安)如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至( )A．74℃时，电灯亮报警B．72℃时，电铃响报警C．66℃时，电铃响报警D．74℃时，电铃响报警35．（2011．无锡）如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法中正确的是( )A．连有电动机的电路是低压控制电路B．电磁继电器实际上是一个由电磁铁控制电路通断的开关C．利用电磁继电器主要是为了节约用电D．利用电磁继电器主要是为了操作方便36．（2011．聊城）用如图所示的电路研究“磁场对通电导体的作用”时，下列做法中可以改变导体受力方向的是( )A．只改变电流方向B．增大电流C．减小电流D．对调磁极同时改变电流方向37．（2011．漳州）在如图所示的四个实验中，能用来探究电磁感应现象的是( )38．(2011．烟台)如图所示，a表示垂直于纸面的一根导体，它是闭合电路的一部分，它在磁场中沿图示的方向运动时，哪种情况下不会产生感应电流( )39．（2011．攀枝花）如图所示的实验装置中，能够演示奥斯特实验的是（）40．（2011．义乌）下列对教材中四幅插图的说明，不正确的是( )A．图甲：家用电器要装接地线是为了用电安全B．图乙：直线电流周围的磁场方向的判定方法C．图丙：电铃是利用电磁铁工作的D．图丁：导体按图示方向运动时不会产生感应电流41．（2011．肇庆）如图所示，以下四种措施不能使电流表指针偏转的是( ) A．将条形磁铁向下插入线圈B．将条形磁铁从线圈中抽出C．让条形磁铁静止在线圈中D．条形磁铁静止而将线圈向上移动42．(2011．锦州)风速计是由风叶和改装的电流表构成．风速越大，风叶转动转越快，电流表读数也越大．下图中与这一过程的工作原理相同的是( )43．（2011．无锡）如图所示为探究“感应电流产生条件”的实验装置．回顾探究过程，以下说法中正确的是( )A．让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大B．用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时灵敏电流计指针偏转角度增大C．蹄形磁体固定不动，当导线ab沿水平方向左右运动时，灵敏电流计指针会发生偏转D．蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转44．（2011．南宁）如图所示是一款手压照明手电筒，具有绿色、环保、节能、安全的特点．用力压手电筒的手柄时，通过塑料齿轮带动铜丝线圈内的磁性飞轮高速旋转，实现切割磁感线，产生感应电流，下列工作原理跟它相同的是( )A．发电机B．电动机C．验钞机D．照相机45．（2011．河南）如图所示是动圈式话筒的构造示意图，当人对着话筒说话时，声音使膜片振动，与膜片相连的线圈在磁场中运动，产生随声音变化而变化的电流，经放大后通过扬声器还原成声音，下列设备与动圈式话筒的工作原理相同的是( )A．电钳B．电饭锅C．电动机D．发电机46．（2011．济南）据美媒体报道，在此前美国刚刚宣布恐怖组织头目本·拉登已死之后，NBA联盟就准备在即将开始的季后赛半决赛中使用金属探测器，以防止恐怖组织的报复行动．当探测线圈靠近金属物体时，在金属导体中就会产生涡电流，如果能检测出这种变化，就可以判定探测线圈下面是否有金属物体了，下图中能够反映其工作原理的是( )三、作图与实验题47．（2011．成宁）在图中，标出磁体的极性，并画出所有磁感线的方向．48．（2011．聊城）通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图所示，请在图中标出磁感线的方向和小磁针的N极．49．（2011．德州）给螺线管通电后，小磁针静止时N极的指向如图所示，请在虚线框内用箭头标出电流的方向．50．（2011．孝感）根据图中所给的信息，在括号中标明电源的正、负极．51．（2011．大庆）小磁针在通电螺线管产生的磁场中静止时，指向如图所示．请将电源符号填入虚线框内并画出该通电螺线管导线的绕法．52．（2011．沈阳）小明同学设计了一个电动按摩棒，其结构示意图如图所示，ABO可以看做是一个杠杆．O为支点，B处有一个条形磁体，A为按摩槌头．当电磁铁输入方向改变的交流电时，条形磁体会受到引力或斥力，带动按摩槌头A振动．某一时刻，电磁铁与条形磁体间的磁感线如图所示，请画出此时：(1)磁感线方向并标出电磁铁上端的磁极．(2)螺线管中的电流方向．(3)条形磁体所受磁力的示意图．53．（2011．哈尔滨）如图所示是“自动水位显示器”的电路图．当水位未到达金属块B 时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．54．(2011．乐山)如图所示，在螺线管正上方用弹簧挂着条形磁铁，开关闭合后弹簧伸长，请在图中标出螺线管的N、S极和电源的正、负极．55．（2011．黄石）请用笔画线代替导线将如图所示的实物图补充完整．要求：①小磁针的指向满足如图所示方向；②滑动变阻器的滑片向A端移动后，通电螺线管的磁性减弱；③原有导线不得更改．56．(2011．枣庄)如图所示是小明探究“影响电磁铁磁性强弱因素”的装置图，它是由电源、滑动变阻器、开关、电流表、带铁芯的螺线管和自制针式刻度板组成．通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱．在指针下方固定一物体A．当用导线a与接线柱2相连，闭合开关后，指针B发生偏转．(1)用笔画线代替导线将实物图连接完整．(2)指针下方的物体A应由材料_______制成．A．铜B．铁C．塑料D．铝(3)实验发现：①将滑动变阻器的滑片P向______（左／右）移动过程中，指针B偏转的角度将增大．②将导线a由与接线柱2相连改为与接线柱1相连，闭合开关后，调整滑动变阻器的滑片P的位置，使电路中的电流保持不变，可发现指针B偏转的角度将会_______．③断开开关，电磁铁_______（有／无）磁性．(4)经过对电磁铁的研究，可得出结论是：当线圈匝数一定时，通过电磁铁的电流越大，电磁铁的磁性_______；当通过电磁铁的电流一定时，电磁铁线圈匝数越多，磁性_______．57．（2011．盐城）在研究两个靠近的异名磁极周围磁感线的分布时，几位同学提出了以下四种猜想：(1)利用所学知识，断定猜想_______和_______肯定是错误的，你判断的依据是：磁体外部的磁感线都是___________________________________．(2)请设计一个简单实验，验证剩下的两个猜想是否正确．简述你的实验方案．主要器材：_______；简要做法：___________________________________；判断方法：____________________________．58．（2011．淮安）如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行．接通电路后，观察到小磁针偏转．(1)实验探究的是通电直导线周围是否存在_______．(2)改变直导线中的电流方向，小磁针偏转方向也发生改变，表明______________．(3)实验中小磁针的作用是____________________________．(4)实验中用到的一种重要科学研究方法是_______．A．类比法B．转换法C．控制变量法D．等效替代法59．(2011．青岛)请你设计一个验证性小实验，证明“通电螺线管的极性与电流方向有关”．60．（2010．辽阳）在探究“影响电磁铁磁性强弱的因素”实验中，小明用相同的漆包线和铁钉绕制成电磁铁甲和乙，设计了如图所示的电路．(1)实验中通过观察_______来比较电磁铁磁性强弱．(2)闭合开关后，通过分析图中的现象，可以得出的结论是_____________________．(3)乙铁钉的钉尖是_______极．若想探究电磁铁的磁性强弱与电流大小的关系，接下来可以怎么做：___________________________________．61．（2011．赤峰）如图所示，闭合开关后，导线ab会运动，说明磁场会对通电导体产生力的作用．我们知道，力是有大小的，这个作用力的大小与什么因素有关呢？完成下列问题：(1)猜想：磁场对通电导体作用力的大小与什么因素有关？（写出一条即可）(2)你做出上述猜想的依据是什么？62．(2011．三明)如图所示是我们在课堂上做的探究“怎样产生感应电流”的实验装置，ab是一根导体，通过导线、开关连接在灵敏电流计的两接线柱上．(1)实验中我们是通过观察______________来判断是否有感应电流产生的．(2)闭合开关，让导体竖直上下运动，电路中_______（有／无）感应电流；要使电路中有感应电流，可以采用的方法是_______（只需写一种）．(3)小明同学想进一步探究“感应电流的大小跟哪些因素有关”．他猜想：可能与导线切割磁感线运动的快慢有关．请你根据图中的实验装置，帮助小明设计实验来验证他的猜想，你设计的实验方法是___________________________________________________________________________．63．( 2011．泰州)如图甲所示是探究电磁感应现象的装置．(1)闭合开关，让导体AB沿水平方向左右运动，观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动，则灵敏电流计的指针_______（偏转／不偏转）．(2)利用此装置探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：在上述四次实验中，比较_______两次实验，可知感应电流方向与磁场方向有关；比较_______两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．(3)在探究中还发现，导体AB水平同左（或向右）缓慢运动时，灵敏电流计的指针偏转角度较小；导体AB水平向左（或向右）快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与_______有关．(4)有同学还想探究感应电流的大小是否与磁场强弱有关，请写出简要做法：_______；如何判断：____________________________．(5)如图乙所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流计，慢慢摇动手柄，观察到灵敏电流计的指针_______（左右摆动／向一侧摆动）．这表明该发电机模型发出的电是_______（交流电／直流电）．四、解答题64．(2009．南通)某兴趣小组在研究扬声器结构时发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：猜想1：磁极呈横向分布（如图甲所示，左侧为N极，右侧为S极）．猜想2：磁极呈轴向分布（如图乙所示，上面为N极，下面为S极）．猜想3：磁极呈上中下分布（如图丙所示，上下面为N极，中部为S极）．(1)根据所学知识，他们经过讨论，断定猜想3是错误的，你认为他们判断的依据是___ ____________________________．(2)为了验证其猜想，他们用细线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止．这说明猜想_______是错误的．(3)请设计一个简单实验，验证剩下的一个猜想是否正确，简述你的实验方案．主要器材：_______；简要做法：______________；如何判断：_____________________．65．（2011．绍兴）如图所示是小敏自制的一个电磁跷跷板．小狗、小猫模型站在一个可绕光滑转轴转动的轻质杆上，它的工作过程是：当处于如图位置时，两触点接触，使电磁铁产生磁性，吸引衔铁，小猫端下降，两触点断开，电磁铁失去磁性，在小狗重力的作用下，小狗端下降，反复上述过程．(g取10 N/kg)(1)如果小猫、小狗站立点离转轴的距离分别为7cm和5 cm，小猫模型的质量为100 g，则该跷跷板要能正常工作，小狗模型的重力应略大于_______N．(2)若该跷跷板电路连接正确、两触点接触良好，但不能正常工作，可以改进的方法是__________________（只要写出一点即可）．66．(2011．湘潭)在物理学中，磁场的强度用磁感应强度B (单位是T)表示．B越大，磁场越强；B＝0，表示没有磁场．如果电阻大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻．(1)如图甲所示是某磁敏电阻R的阻值随磁感应强度B变化的图像，根据图像可知，磁敏电阻的阻值随磁感应强度B的增大而_______．(2)将该磁敏电阻放在磁场外，接入如图乙所示的电路，闭合开关后，电流表示数如图丙所示，则流过磁敏电阻的电流为_______mA，此时磁敏电阻两端的电压为_______V．(3)只要在图乙中再连入一个电压表，就可测量磁敏电阻的阻值，利用图甲，可知道相应位置的磁感应强度大小．请在图上将电压表连入电路．（用符号表示）(4)正确接线后，将磁敏电阻R置于磁场中的A点，接通电路，电压表和电流表的示数分别为5V和20 mA，磁敏电阻的阻值为_______Ω，此时A点的磁感应强度B＝_______T．改变磁敏电阻R在A处放置的方向，电压表和电流表的示数都不变，则该磁敏电阻的阻值与磁场方向_______（有关／无关）．67．(2011．宁波)磁场的强弱可用磁感应强度(B)表示，单位为特(T)．某些材料的电阻值随磁场增强而增大的现象称为磁阻效应，用这些材料制成的电阻称为磁敏电阻，利用磁敏电阻可以测量磁感应强度．某磁敏电阻R B在室温下的阻值与外加磁场B大小的关系如下表所示．把R B接入如图所示电路（电源电压恒为9V，滑动变阻器R'上标有“100 Ω 1 A”字样），并在室温下进行实验．(1)当外加磁场增强时，电路中的电流_______（变大／不变／变小）；为了使电压表的示数保持不变，滑动变阻器R'的滑片P应向_______(a/b)端移动．(2) R B所在处无外加磁场时，R B＝150 Ω；此时闭合开关，滑片P在a端和b端之间移动时，电压表示数的变化范围是_______，（不计实验电路产生的磁场，下同）(3)当电路置于某磁场中，滑动变阻器R'的滑片P位于b端时，电压表的示数为6V，则该处磁场的磁感应强度为_______T．68．(2011．衢州)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了诺贝尔物理学奖．小明同学设计了如图所示的电路，来研究巨磁电阻阻值的大小与有无磁场的关系，请分析回答：(1)断开S1，闭合S2，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，由此可知，无磁场时GMR的电阻大小为_______Ω．再闭合S1和S2，保持R1滑片位置不变，移动滑动变阻器R2的滑片，测得两电表的四组数据如下表所示，可计算出有磁场时GMR的电阻大小．(2)通过上述实验，得出的结论是___________________________________．(3)利用小明同学设计的电路并保持原有器材不变，你还可以进一步研究与巨磁电阻阻值大小有关的问题是____________________________．69．（2011．肇庆）如图甲所示，在探究电流做功与哪些因素有关的实验中，小电动机通过细线将砝码吊起．。

苏教版九年级物理下册第十六章电磁转换章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将条形磁铁周围附近摆放几个可以自由转动的小磁针（涂黑的一端表示小磁针的N极），仅考虑小磁针跟磁铁之间的相互作用，图中能正确反映小磁针静止时跟磁铁之间相对位置关系的是（）A．B．C．D．2、根据生活中的现象进行推论是常用的科学思维方法。

下列根据现象作出的推论中（）A．根据两灯各自的两端电压相等推论两灯是并联B．根据电路中的灯泡不发光推论电路中没有电流C．根据两手搓动手会发热推论机械能转化为内能D．根据直导体下磁针没有旋转推论导体中无电流3、以下说法中正确的是（）A．磁场是真实存在的B．磁感线是从磁场中实际存在的曲线C．毛皮摩擦过的橡胶棒具有吸引铁钴镍的性质D．小磁针N极在磁场中某点所受磁力的方向跟该点的磁场方向相反4、如图所示，教室黑板上有一只“不掉”的黑板檫，一些同学认为这个黑板檫有磁性，有同学指出：“我们可以用黑板檫去吸一吸大头针”。

“吸一吸大头针”这一过程属于科学探究中的（）A．进行实验B．猜想与假设C．评估D．结论5、如图所示，关于甲乙丙丁四幅图，下列说法正确的是（）A．如图中验电器的原理是异种电荷互相排斥B．如图是奥斯特发现的电磁感应现象C．如图表明通电导体在磁场中会受到力的作用D．如图的测电笔在使用时必须接触笔尾的金属体6、下列电器在正常工作过程中，机械能转化为电能的是（）A．电动机B．发电机C．电饭锅D．电烙铁7、POS刷卡机的广泛应用给人们的生活带来了便利，POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息，图中能反映POS刷卡机读出信息原理的是（）A．B．C．D．8、如图所示为家用吸尘器，其核心部件是一个能高速转动的电动机。

初三物理电磁转换检测试题及答案检 测 试 题一、填空题（每空2分，共34分）1．1820年丹麦的科学家 首先发现了电流周围存在磁场，1831年英国科学家 发现了电磁感应现象，这两个重要现象的发现，揭示了 和 之间不可分割的联系．2．如图16.22所示，将一根钢棒靠近用线悬挂着的螺线管时，螺线管向左摆动，此现象说明这根钢棒 （填“具有”或“不具有”）磁性，钢棒右端为 极．3．如图16.23所示，小明在做“探究磁极间的作用”的实验时，将分别载有一根条形磁铁的两辆小车同时释放后，发现小车向相反方向运动，最后静止．此现象说明：同名磁极 ；磁极间作用力的大小随磁极间距离的增大而 （选填“增大”、“减小”或“不变”）．还能说明的物理知识有 ．4．如图16.24所示是动圈式麦克风的结构示意图．当你对着它说图16.22 图16.23 图16.24话或唱歌时，人声带由于 而产生的声音，通过 传播到膜片，使膜片以及与膜片相连的线圈在磁场中运动，线圈的这种运动能产生随着声音变化而变化的 ，线圈在运动中能量的转化情况是 ． 5．在如图16.25所示的实验装置中，玻璃球内的导线是分开的，小磁针处于静止状态．当用酒精灯把玻璃球加热到红炽状态时，发现小磁针发生了偏转；根据以上现象可知，当把玻璃球加热到红炽状态时，玻璃变成了_____体，此时小磁针的______极将向螺线管偏转；小磁针和螺线管间的相互作用是通过________发生的．玻璃球内能的改变是通过________的方法实现的．二、选择题（每题3分，共45分）6．我国首列磁悬浮列车已于20XX 年12月31日在上海开始试运行．在轨道上，列车悬浮起来行驶，它的最大速度可达下说法正确的是（ ）A ．列车是靠空气浮力悬浮的B ．列车是靠异名磁极间斥力悬浮的C . 列车是靠同种电荷间斥力悬浮的D . 列车能获得高速，主要是由于悬浮而大大减小了摩擦阻力7．如图16.26所示，当变阻器的滑片P 缓慢向左移动时，则（ ）A ．悬挂磁铁的弹簧伸长B ．悬挂磁铁的弹簧缩短图16.26C ．悬挂磁铁的弹簧长度不变D ．悬挂磁铁的弹簧可能伸长，也可能缩短8．指南针是我国的四大发明之一，它之所以能够指南北是因为（ ）A ．异种电荷相吸B ．有吸引铁的性质C ．被地磁场磁化了D ．受地磁场的作用9．关于磁感线，正确的说法是（ ）A ．用磁感线可以形象地表示磁场的方向和它的强弱分布B ．磁感线是磁场中真实存在的线C ．磁铁外部的磁感线是从磁铁的南极出来，回到它的北极D ．在磁场中，画出一条条曲线，这些曲线就叫磁感线10．图16.27是温度自动报警器的原理图，它运用了许多物理知识．以下说法中不正确的是（ ）A ．温度计中的水银是导体B ．温度计是根据液体热胀冷缩的性质工作的C ．报警器中的电磁铁运用了电流的热效应D ．电磁继电器是一种电路开关 11．下列电器中，根据电磁感应现象制成的是（ ）A ．电磁铁B ．电磁继电器C ．发电机D ．电动机12．直流电动机中，换向器的作用是（ ）A ．改变线圈中电流的方向B ．改变线圈转动方向C ．使线圈受力不变D ．改变磁感应线的方向13．要改变通电导体在磁场中的受力方向，下列方法中可行的是（ ）A ．增大通电导体中的电流B ．只改变通电导体中的电流方向C ．减小通电导体两端的电压D ．同时改变导体中的电流方向和磁场方向14．一根条形磁铁如图16.28所示，左端为S 极，右端为N 极．下列表示从S 极到N 极磁性强弱变化情况的图象中正确的是（ ）A ．B ．C ．D ． 图16.2815．如图16.29所示，在微型电扇的插头处接一只发光二极管，用手旋转叶片，发现二极管发光．上述实验现象说明了（ ）A ．磁能生电B ．磁场对电流有力的作用C ．电流的磁效应D ．电流的热效应16．实验表明，磁体能吸引1元硬币，对这种现象解释正确的是（ ）A ．硬币一定是铁做的，因为磁体能吸引铁B ．硬币一定是铝做的，因为磁体能吸引铝C ．磁体的磁性越强，能吸引的物质种类越多D ．硬币中含有磁性材料，磁化后能被吸引17．如图16.30所示，通电螺线管与条形磁铁相互吸引的是（ ）图16.29图16.31图16.3018．用如图16.31所示的实验装置可以研究（ ）A ．电流的磁效应B ．电磁感应现象C ．电磁铁的磁性D ．磁场对电流的作用19．关于产生感应电流的条件，下面说法中正确的是（ ）A ．任何导体在磁场中运动，都能产生感应电流B ．一段导体在磁场中运动时，就能产生感应电流C ．当闭合电路中的一部分导体在磁场中沿磁感线方向运动时，就能产生感应电流D ．当闭合电路中的一部分导体在磁场中作切割磁感线运动时，就能产生感应电流20．如图16.32所示，能说明发电机的工作原理的是（ ）三、作图、实验题（共21分）21．（3分）如图16.33所示，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）．请在图中标出螺线管的磁极、电源的“+”、 “—”极，并画出螺线管的绕法．图16.33图22．（12分）如图16.34所示，是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图．⑴要改变电磁铁线圈中的电流大小，可通过来实现；要判断电磁铁的磁性强弱，可观察来确定．⑵下表是该组同学所做实验的记录：图16.34①．比较实验中的1、2、3（或4、5、6），可得出的结论是：电磁铁的匝数一定时，通过电磁铁线圈中的电流；②．比较实验中的1和4（或2和5或3和6），可得出的结论是：电磁铁线圈中的电流一定时，线圈匝数；⑶在与同学们交流讨论时，另一组的一个同学提出一个问题：“当线圈中的电流和匝数一定时，电磁铁的磁性强弱会不会还与线圈内的铁芯大小有关？”①．你对此猜想是： ；②．现有大小不同的两根铁芯，利用本题电路说出你验证猜想的方法：23．（6分）一天，小明在炉子旁边将手中的铁钩放在炉子中烧得通红，他突然想到，如果将磁铁放在火中烧，会有什么现象呢？是磁性变强，还是变弱？小明猜想，可能会变强吧．那么，究竟怎样呢？小明设计并做了图16.35所示的实验：将一条形磁铁的一端固定在铁架台上，另一端吸着一些小铁钉，现在用酒精灯给磁铁加热，经过一段时间后，当磁铁被烧红时，小明发现小铁钉纷纷下落．请同学们回答下列问题：⑴根据上述短文的阅读，你可以得出什么初步的结论？．图16.35⑵你认为这一结论可以有什么应用？．⑶小明在研究这一问题时，经过了怎样的研究程序？．答案1．奥斯特法拉弟电磁2．具有S3．相互排斥减小力的作用是相互的（其它答案只要符合题意皆可）4．振动空气电流机械能转化为电能5．导体N磁场热传递6．D7．A 8．D9．A10．C11．C12．A13．B14．D15．A16．D 17．B18．D19．D20．A21．略22．⑴移动滑动变阻器的滑片电磁铁吸引铁钉的多少⑵①越大，电磁铁磁性越强；②越多，电磁铁磁性越强⑶①填“有关”或“无关”都算正确；②在线圈中分别放入大小不同的铁芯，观察电磁铁吸引铁钉的多少，吸引的越多，说明磁性越强，吸引的越少说明磁性越弱23．⑴温度达到一定值后磁铁将失去磁性⑵磁化⑶提出问题――猜想――实验检验――得出结论――应用。

苏教版九年级物理下册第十六章电磁转换综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、楼道应急灯在没有停电时，灯不亮；停电时，标有“12V”字样的两盏灯都会正常发光，下列电路正确的是（）A．B．C．D．2、在物理学的发展过程中，首先发现电流的磁效应的是（）A．安培B．焦耳C．法拉第D．奥斯特3、关于如图所示的奥斯特实验，以下结论正确的是（）①该实验证明了电磁感应现象②甲、乙两图的实验说明电流的周围存在着磁场③该实验证明了磁极间的相互作用规律④甲、丙两图的实验说明电流的磁场方向与电流的方向有关A．②③B．①③C．①④D．②④4、下列对电磁现象说法正确的是（）A．图甲中的POS刷卡机读出信息的原理是电磁感应现象，将电能转化为机械能B．图乙中水位达到物块A时绿灯亮报警C．图丙通电导体框在磁场中发生转动，原理是磁场对通电导体的作用D．图丁中同时改变电流方向和磁场方向，可以改变导体的运动方向5、如图是我国早期的指南针——司南，它是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上制成的。

东汉学者王充在《论衡》中记载：“司南之杓，投之于地，其柢指南”。

“柢”指的是司南长柄，下列说法中正确的是（）A．司南的长柄是磁北极B．司南长柄指的是地磁南极C．地磁场的南极在地球地理的南极附近D．司南指南北是受到地磁场的作用6、一学生利用手中的条形磁体做了以下实验，其中结论正确的是（）A．同名磁极互相吸引B．条形磁体能够吸引小铁钉C．将条形磁体用细线悬挂起来，当它在水平面静止时北极会指向地理南方D．条形磁体与小磁针之间隔了一层薄玻璃后就没有相互作用了7、巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，如图是说明巨磁电特性原理的示意图，图中GMR是巨磁电阻，当GMR巨磁电阻旁磁场增大时其电阻值减小。
