井口采油树防盗装置设计与实施小组名称：安徽采油厂采油二队QC小组编写人：赵邦所在单位：安徽采油厂采油二队二〇〇八年十一月井口采油树防盗装置设计与实施赵邦刘胜束潘月昀【简介】采油二队位于村落之中，其管辖的各油井（共38口）、水井(共11口)大多分散于乡间田野，与百姓屋舍靠得非常的近。

近年来，我队多次发生有不法分子夜间行盗事件，对象主要为废弃管道流程和采油树、注水树配件，如闸门、卡箍等。

其中采油树、注水树配件被盗给我队生产影响较大，如不能测试油井动液面、套管气外排产生的安全环保问题和影响油井井下情况的正常、无法对水井实施洗井同时无法录取套压数据等。

为了设法解决此问题，我队一方面加大对偏僻井、隐蔽井的巡查力度，一方面组织人员研究防盗技术，设计防盗装置，从根本上防止偷盗井口配件的事件发生。

经过2个月的努力，我队成功设计并制作了一套工具及配件，在部分偷盗频次较高的井上实施后，取得显著的效果。

【关键词】采油树井口卡箍内六角扳手防护帽井口防盗装置一、井口防盗装置的设计（一）防盗的对象和部位目前，我队各采油井、注水井均采用普通250井口，各部件连接均使用卡箍连接。

卡箍连接的方式不仅能起到承压能力强，而且方便拆卸，给现场安装、施工、维护等作业提供了便利。

但正因如其方便拆卸，造成了部分采油树、注水树经常配件经常被盗。

经常发生盗窃采油井和注水井一般分散在田间，离值班室远，离村舍较近，较隐蔽、偏僻。

而发生盗窃的部位分别为，采油树──井口大四通左右两侧套管闸门和卡箍及短接等；注水树──正洗进液闸门与套压闸门之间的一段流程和测试闸门上端的卡箍及短接，包括泄压闸门。

见下图红线圈住的部分为易发生盗窃部位。

（二）设计方案的确定为了防止偷盗事件的再次发生，我队加强了夜间巡查但难以凑效，偷盗行为仍然发生。

偷盗行为发生的随机和迅速的特点使得能现场逮到进行教育的可能几乎像大海捞针，所以必须使用一种可靠的、行之有效的办法将被盗部位保护起来，从根本上预防不法分子的行为。

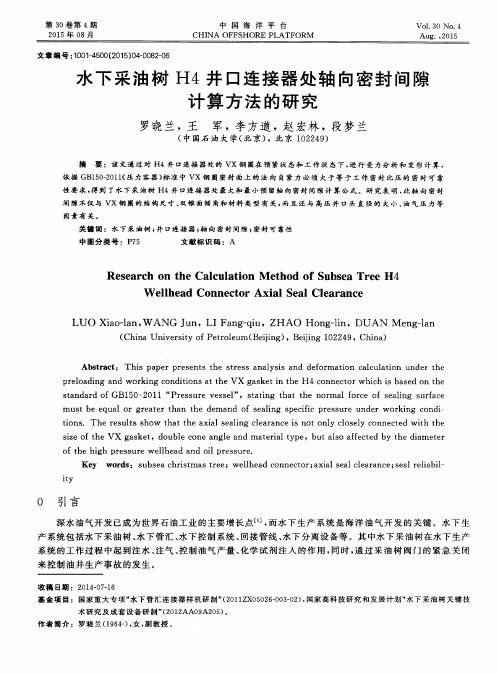

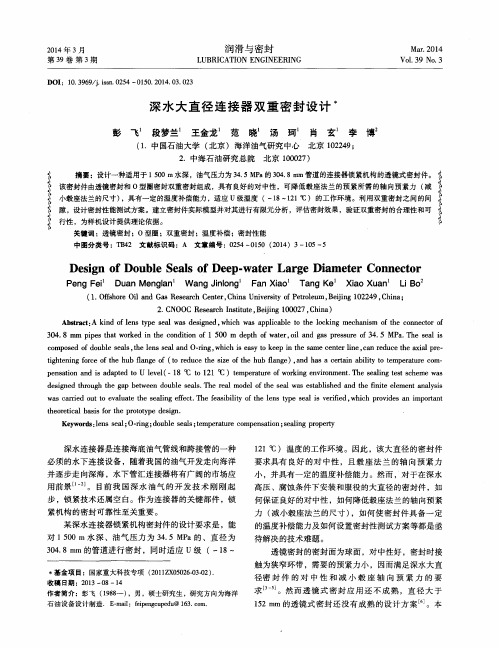

深水液压卡爪式法兰连接器的设计
深水液压卡爪式法兰连接器是一种专门用于深水油气装备的连接器，
其设计要求需要具备以下特点：
一、结构设计
深水液压卡爪式法兰连接器采用分体式设计，即分为上下两部分。

上
部分是卡头模块，下部分是法兰模块。

卡头模块采用卡爪式结构，可
以与下部分的法兰模块卡合紧密，达到密封效果。

另外，该连接器还
有一个限位装置，可以限制连接器的转动角度，保证连接的稳定性。

二、材料选择
深水液压卡爪式法兰连接器的材料需要具备以下特性：具有优异的耐
腐蚀性、耐高温性和耐磨性。

通常采用316L不锈钢，镍基合金等材料。

三、密封设计
深水液压卡爪式法兰连接器的密封设计相比传统的螺纹连接器有很大
的优势。

它采用卡爪式结构，通过卡头模块上的卡爪将两个连接器拧紧，保证了其紧密性。

同时，该连接器还采用环形密封圈，可达到更
好的密封效果。

四、安全性设计
深水液压卡爪式法兰连接器的安全性设计十分重要。

对于深海油气装备来说，安全性是首要考虑的因素。

它采用双向锁定系统，不会因外界因素（如海浪、风浪等）而发生连接解锁和卡爪断裂等危险情况。

五、应用范围
深水液压卡爪式法兰连接器主要适用于深水油气装备领域，在海洋石油勘探开发中具有广泛的应用前景。

由于其安全性、稳定性和密封性好，能够适应较为恶劣的海上环境。

总之，深水液压卡爪式法兰连接器的设计应该具备良好的结构设计、材料选择、密封设计、安全性设计和应用范围。

在海洋油田领域，它将发挥重要作用，助力油气开发的顺利进展。

安全接头类装置在石油钻采工业中广泛应用，在水平井和大斜度井中，由于管柱转动的扭矩很难传递到井底，所以机械丢手可靠性低，液压安全接头是能够实现大斜度井和水平井顺利丢手的保障，当前常用的结构由丢手头、钢球、定位销钉、球座和工具接头组成。

该安全装置，对于大斜度井和水平井而言，憋压后，支撑开槽螺纹的滑套剪断销钉后向下运动，最后挂在开槽螺纹下部，不能实现支撑开槽螺纹的滑套完全脱离开槽螺纹，导致丢手可靠度很低，耗时费力，大大降低了丢手成功率和工作效率。

因此随着油田水平井和大斜度井的不断开发，急需一种能实现液压丢开成功率高、分离可靠的安全接头装置。

目前常用的螺纹安全接头由母接头、公接头、上“O”形密封圈、下“O”形密封圈组成。

该类安全接头主要存在以下不足：该种安全接头采用的是正转管柱倒扣实现安全接头的分离，在直井或者小斜度的井中，该工艺没有问题。

在水平井、侧钻井或者大斜度井中，采用倒扣分离安全接头的方式行不通，管柱扭矩传递不到安全接头。

另一种常用安全接头由上接头、下接头和剪钉组成。

该类安全接头主要存在以下不足：该类安全接头采用的是上提管柱剪断剪钉的方式实现安全接头的分离，该安全接头在下井的过程中，如遇到顿撞等情况，剪钉极易提前剪断，导致安全接头提前分离，这种安全接头的可靠性和安全性得不到保障，也对后期的作业造成不利。

锁紧式安全接头，解决了倒扣式安全接头不能应用于水平井、大斜度井的缺点。

通过设计的锁块克服了工具入井过程中安全接头剪钉容易剪断的问题。

保证施工成功率。

本设计不仅可以用于水平井，也可用于大斜度井和直井。

一、锁紧式安全接头特点本文设计的一种锁紧式安全接头，采用液压分离和剪断剪钉分离相结合的设计方式，克服了倒扣式安全接头不能应用于水平井、大斜度井的缺点。

设计了安全锁块锁紧装置，解决了工具入井过程中安全接头剪钉容易剪断的问题。

同时锁紧环和锁紧筒的设计保证了安全锁块充分释放，保证施工成功率和施工质量。

二、锁紧式安全接头结构分析锁紧式安全接头结构如图1所示，主要由上接头1、锁紧环2、锁紧筒3、中心管4、上密封圈5、进液孔6、外筒7、下密封圈8、启动剪钉9、安全锁块10、提拉剪钉11、下接头12组成。
