水泵与水泵站(10)

《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题分，共计10分）：1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。

2.扬程单位重量水体从水泵的进口到出口所获得的能量。

3.轴功率水泵泵轴的输入功率。

4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。

二、空题(本题共 20个空，每空分，共 10分)：1．叶片泵可以分为离心泵、轴流泵、混流泵。

离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。

2．水泵的功率主要有有效功率、轴功率、配套功率。

3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。

4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。

5．根据其结构型式，泵房可分为分基型、干室型、湿室型、块基型。

6．压力管道的布置形式有平行布置、辐射状布置、并联布置、串联布置。

三、单项选择题（四选一，每小题1分,共10分）1.某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为。

【 A】ＡＮ'＜ＮＢＮ'＝ＮＣＮ＞'ＮＤＮ' ≥Ｎ2.离心泵的叶片一般都制成【C】Ａ旋转抛物线Ｂ扭曲面Ｃ柱状Ｄ球形3.叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率【 A 】Ａ越大Ｂ越小 C 不变 D 不一定4.水泵调速运行时,调速泵的转速由1n变为2n时,其流量Q、扬程H与转速n之间的关系符合比例律,其关系式为【 C 】Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑｎ１/ｎ2)２2)=(Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2=(ｎ１/ｎ2)２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑｎ１/ｎ2)2) =(5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度【 B 】Ａ将增大Ｂ将减小Ｃ保持不变Ｄ不一定6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量【B】Ａ逐渐减小Ｂ逐渐增大Ｃ保持不变Ｄ不一定7．性能参数中的水泵额定功率是指水泵的【C】Ａ有效功率Ｂ配套功率Ｃ轴功率Ｄ动力机的输出功率8．．当起吊设备的最大重量为4吨时，一般采用起吊设备。

水泵与水泵站复习题A一、名词解释1、水泵2、流量3、水泵工况点4、气蚀5、泵站6、扬程7、水井的降深曲线8、有效汽蚀余量二、填空题1、水泵按工作原理可分为、、。

2、离心泵的工作原理是。

3、表征叶片泵性能的参数主要有、、、、和。

4、影响水泵工况点的因素主要有、和。

5、水泵气蚀的类型可以分为、和三种。

6、水泵机组产能够用的传动方式分为和。

7、根据进水侧岸边形式，分基型泵房放可分为和两种。

8、根据叶轮的结构形式及液体从叶轮流出的方向不同，叶片泵分为、和。

9、轴流泵的工作原理是。

10、单级泵的泄漏量主要发生在、和。

11、水泵工况调节的常用方法有、、、、、。

12、水泵气蚀的危害主要有使、、。

13、泵房的通风方式可以分为和。

14、根据进水方向，可将前池分为两大类和。

三、单项选择题1. 性能参数中的水泵额定功率是指水泵的（）。

Ａ有效功率Ｂ配套功率Ｃ轴功率Ｄ动力机的输出功率2、在一定转数下运行时,所抽送流体的容重越大(流体的其它物理性质相同),其轴功率（）。

Ａ越大Ｂ越小 C 不变 D 不一定3、当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度（）。

Ａ将增大Ｂ将减小Ｃ保持不变Ｄ不一定4、某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率由Ｎ变为Ｎ'，则调节前后的功率关系为（）。

ＡＮ'＜ＮＢＮ'＝ＮＣＮ＞'ＮＤＮ' ≥Ｎ5、上凹管处危害最大的水击是（）。

A 负水击B 正水击C 启动水击D 关阀水击6、水泵按其作用工作原理可分为（）三类。

A 水泵、容积式水泵、其他水泵 B量水泵、中流量水泵、小流量水泵C水泵、中压水泵、低压水泵 D泵、污水泵、其他液体泵7、水泵是输送和提升液体的机器，是转换能量的机械，他把原动机的机械能转换为被输送液体的能量，是液体获得（）。

A 速度B 动能和势能C 方向的变化D 场能8、轴流泵按调节叶片角度的可能性分为（）三种类型。

A 定式、半调节式、全调节式B 立式、卧式、斜式C 封闭式、半开敞式和全开敞式D 全角、半角和固定角+SQ2，称为（）方程。

水泵与水泵站课后习题答案水泵与水泵站课后习题答案水泵与水泵站是现代工业生产中不可或缺的设备，它们在各个领域都起着重要的作用。

水泵主要用于将液体从低处抽升到高处，而水泵站则是由多个水泵组成的系统，用于更高效地输送液体。

在学习水泵与水泵站的过程中，我们经常会遇到一些习题，下面是一些常见的水泵与水泵站课后习题及其答案。

1. 水泵的工作原理是什么？水泵的工作原理是利用电动机或其他动力源的动力，将机械能转化为液体的动能，从而使液体具有一定的压力，从低压区域输送到高压区域。

具体而言，水泵通过旋转叶轮，产生离心力，使液体被抽入泵体，然后通过管道输送到需要的地方。

2. 水泵的分类有哪些？水泵可以根据不同的分类标准进行分类。

按照工作原理，水泵可以分为离心泵、容积泵和轴流泵等。

按照用途，水泵可以分为给水泵、排水泵、化工泵等。

按照结构形式，水泵可以分为单级泵和多级泵等。

3. 水泵的效率如何计算？水泵的效率是指泵的输出功率与输入功率之间的比值。

通常情况下，水泵的效率可以通过以下公式计算：效率 = (实际输出功率 / 输入功率) × 100%其中，实际输出功率是指水泵输出的液体功率，输入功率是指水泵所需的电力或其他动力源的功率。

4. 水泵站的作用是什么？水泵站是由多个水泵组成的系统，它的作用是更高效地输送液体。

水泵站可以根据实际需要，通过控制水泵的数量和运行方式，调节液体的流量和压力，以满足不同场合的需求。

5. 水泵站的分类有哪些？水泵站可以根据不同的分类标准进行分类。

按照水泵的数量，水泵站可以分为单泵站和多泵站。

按照水泵的运行方式，水泵站可以分为并联运行和串联运行。

按照水泵的控制方式，水泵站可以分为手动控制和自动控制。

6. 水泵站的运行原理是什么？水泵站的运行原理是通过控制水泵的启停和运行方式，调节液体的流量和压力。

在水泵站中，通常会设置一个主泵和若干备用泵。

当液体需求量较小时，只需启动主泵；当液体需求量增加或主泵出现故障时，备用泵会自动启动，以保证液体的正常供应。

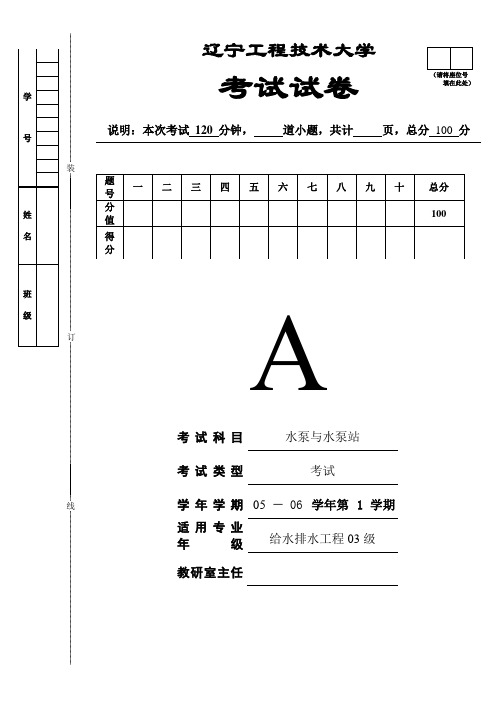

辽宁工程技术大学考试试卷说明：本次考试 120 分钟， 道小题，共计 页，总分 100 分（请将座位号填在此处）A考试科目 水泵与水泵站考试类型考试学年学期 05 － 06 学年第 1 学期 适用专业 年 级 给水排水工程03级教研室主任（装订线内不准做答）一、选择题（在每个小题的备选答案中选出正确答案，填在题末的括号中，多选、少选、错选均不得分）（本大题共10小题，每小题2分，总计20分）1、下列泵中哪一些泵是叶片式泵（）Ａ.轴流泵；Ｂ.汽升泵；Ｃ.往复泵；Ｄ.射流泵；Ｅ.混流泵。

2、水泵铭牌参数（即设计参数）是指水泵在（）Ａ.最高扬程时的参数；Ｂ.最大流量时的参数；Ｃ.最大功率时的参数；Ｄ.最高效率时的参数。

3、离心泵的叶轮一般都采用（）Ａ.前弯式叶片；Ｂ.后弯式叶片；Ｃ.径向式叶片；Ｄ.可调式叶片。

4、两台同型号水泵对称并联运行时,其总流量为ＱⅠ+Ⅱ，当一台水泵停车只剩一台运行时的流量为Ｑ,若管路性能曲线近似不变,则有（）Ａ.ＱⅠ+Ⅱ>2Ｑ；Ｂ.ＱⅠ+Ⅱ＝2Ｑ；Ｃ.Ｑ<ＱⅠ+Ⅱ<2Ｑ；Ｄ.ＱⅠ+Ⅱ＝Ｑ。

5. 叶片式水泵在一定转数下运行时,所抽升流体的容重越大(流体的其他物理性质相同),其理论扬程Ａ.越大；Ｂ.越小；Ｃ.不变。

6. 几何形状相似的水泵,其比转数Ａ.一定相等；Ｂ.一定不相等；Ｃ.工况相似时才相等。

7、下面那种工作方式是离心泵正确的工作方式（）1.开阀启动，闭阀停车，2. 闭阀启动，开阀停车，3. 闭阀启动，闭阀停车，4.开阀启动，开阀停车，8. 水泵调速运行时,调速泵的转速由n1变为n2时,其流量Ｑ、扬程Ｈ与转速n之间的关系符合比例律,其关系式为Ａ. (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2) ; Ｂ. (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２;Ｃ. (Ｈ１/Ｈ2)２=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２; Ｄ. (Ｈ１/Ｈ2)=(Ｑ１／Ｑ2)２=(ｎ１/ｎ2)２。

《水泵及水泵站》配套习题答案一、填空题1.离心泵、混流泵、轴流泵2.效率3.流量4.有效、轴5.真空表、压力表6.几何、运动7.效率8.叶轮、特性曲线9.流量、扬程、变化规律10.不漏气、不积气、不吸气11.叶轮、泵轴；泵壳、泵座；轴封装置、减漏环、轴承座12.外径、转速13.几何、运动14.取水、送水、加压、循环15.吸音、消音、隔音、隔振16.叶轮、旋转17.高、低18.单吸、对称19.最大吸上20.闭、开21.开、有22.可靠性、三23.变极调速、变频调速；24.kgf ·m/s、 kw、 HP25.真空泵、水射器；26.合建、分建；27.n s、共性28.正比、半径、转速29.径向、轴流泵、轴向与径向合成30.离心泵、轴流泵、混流泵31.单级双吸卧式离心泵、水泵吸水口直径（ in）、比转速为 28032.改变电动机的转速；电机转速不变，通过中间偶合器变速33.运动部分、固定部分、交接部分；34.调速、削切叶轮、串并联水泵；35. 3.65nQ1/2/H 3/436.Q1/Q2=n1/n2； H1/H2=（n1/n2）2；N1 /N2=（n1/n2）3；Q1/Q2=D1/D2；H1/H2=（D1/D2）2；N1/N2=（D1/D2）3；37.叶片式、容积式、其他；38.扬程、流量、轴功率、效率、转速、允许吸上真空高度或气蚀余量；39.过流、一定比例40.局部泵站、中途泵站、终点泵站；41.轴承座、减漏环、轴封装置；42.叶片形状、质量力、方向；43.减漏、承磨；44.泵壳、泵轴、泵座、叶轮、填料盒、减漏环、联轴器、轴承座、轴向力平衡措施45.H T=(u2c2cos α2-u1c1cos α1)/g，牵连速度 u2与绝对速度 c2的46.hη（水力效率）、ηv（容积效率）、ηm（机械效率）47.参与并联工作的各台水泵总出水量等于在相同扬程下，各台水泵出水量之和。

48.IS 系列单级单吸式离心泵、 SH（SA）系列单级双吸式离心泵、 D（ DA ）系列分段多级式离心泵、 JD（J）系列深井泵、轴流泵、混流泵等49.流量；管路系统的压力、电动机的功率和泵缸本身的机械强度50.独立、附设、室内51.吸水管路、压水管路52.真空泵引水、水射器引水、水泵压水管引水、人工引水53.轴流泵、流量大扬程小54.自来水制水成本、合理降低泵站电耗55.容积、往复、旋转56.水头损失、流量57.转速、特性曲线58.径向、能量59.20、一个标准、吸上真空度60.电动机、管路及附件61.静扬程、水头损失二、名词解释1. 水泵在标况下运行时，所允许的最大吸上真空高度mH 2O 。

《水泵及水泵站》配套习题一、填空题1、叶片式泵按其比转速从小到大,可分为离心泵、混流泵、轴流泵。

2、离心泵的设计工况点是效率最高点。

3、离心泵的极限工况点是流量最大点。

4、水泵的效率是水泵的有效功率与轴功率的比值。

5、运转中的水泵装置,其总扬程约等于真空表与_压力表的读数（折算为mH2O）之和。

6、工况相似的水泵，它们必备的条件是几何相似和运动相似。

7、相似工况抛物线上各点的效率都是相等的。

8、ns 的数值可反映出水泵的叶轮形状和_特性曲线的形状。

9、选泵的主要依据是：所需要的流量、养成以及其_变化规律。

10、对吸水管路的要求是：不漏气、不积气、不吸气_。

11、离心泵的主要零件中，转动的有叶轮、泵轴；固定不动的有泵壳、泵座；转动的与不动的交接处有_轴封装置、_减漏环、_轴承座等。

12、水泵的扬程与叶轮的外径和转速成正比。

13、水泵叶轮的相似定律是基于几何相似和运动相似的基础上的。

14、水泵站按在给水系统中作用的不同，可分为：取水泵站、送水泵站、加压泵站和循环泵站。

15、噪音防止的措施有吸音主要用某种材料吸收，还有消音用于单体机组，以及隔音、隔振_ 。

16、叶片式水泵是靠装有叶片的叶轮高速旋转而提升液体的。

17、往复泵的使用范围侧重于高扬程、低流量。

18、单吸式离心泵,由于叶轮缺乏_对称性,导致水泵工作时出现推向入口的轴向力。

19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的最大吸上的真空值，一般常用它来反映离心泵的吸水性能。

20、离心泵必须闭闸启动；轴流泵必须开闸启动。

21、活塞泵必须开闸启动,它有自吸能力。

22、电力负荷等级,是根据用电设备对供电可靠性的要求决定的,它分为三级。

23、交流电动机调速,较好的方案是变极调速和变频调速。

24、轴功率N 的表达式因单位的不同而不同，分别是N＝γQH／η（kgf·m/s ）＝γQH／102η（kw ）＝γQH／75η（HP ）式中Q：m３／s；H：mH2O。

水泵与水泵站复习题1．水泵：泵是将原动机能转换为所抽送液体(de)能量(de)机械.在泵(de)作用下,液体能量增加,将被提升、增压或输送至设计要求.当抽送介质为水时,习惯上称为水泵.水泵(de)分类：根据流体与机械(de)相互作用方式分为：叶片泵——能量转换是连续绕流叶片(de)介质与叶轮之间进行(de).叶片使介质(de)速度、压力都发生变化.产生这种变化(de)叶片要克服流体(de)惯性力,从而引起对叶片(de)反作用力容积泵——工作腔(de)容积是变化,机械和流体之间(de)作用主要是静压力其他类型泵——如射流泵、水锤泵、气升泵、螺旋泵等水泵站：水泵不能单独工作,它需要有动力机、传动设备、管路系统和相应(de)建筑物等配套.我们将能够使水泵正常运行(de)这一总体工程设施称为水泵站,简称泵站.水泵站分类：根据水泵站功能分类：供水泵站——农田灌溉泵站、工业供水泵站、生活供水泵站排水泵站——农田排水泵站、矿山排水泵站、工业排水泵站加压泵站——城市给水泵站调水泵站蓄能泵站（抽水蓄能电站）根据水泵(de)类型分类：离心泵站——多用于高扬程灌溉、加压等轴流泵站——多用于低扬程(de)调水和排水等混流泵站——多用于扬程变幅大、轴流泵站无法满足要求(de)场合根据动力分类：电力泵站——以电动机为动力,泵站(de)主要形式机动泵站——以蒸汽机和内燃机为动力,用于移动泵站或备用泵站水轮泵站——水轮机和水泵一体,用水轮机带动水泵抽水.用于山区风力泵站——以风车为动力,环保、节能太阳能泵站——以太阳能为动力100%uP Pη=⨯2.叶片泵(de)分类：根据叶轮(de)结构型式及液体流出叶轮(de)方向,叶片泵分为：离心泵——液体轴向流入、径向流出；泵流量小、扬程高 轴流泵——液体轴向流入、轴向流出；泵流量大、扬程低 混流泵——液体轴向流入、斜向流出；泵流量、扬程中等叶片泵(de)组成：型单级单吸离心泵结构组成：泵体、进口法兰、出口法兰、泵盖、联轴器、电动机、底座、轴承体.Sh 型水平中开式双吸泵(de)结构组成：泵体、泵盖、叶轮、轴、密封环、轴套、填料套、填料、水封环、水封管、填料压盖、轴套螺母 、固定螺丝钉、轴承体、轴承体压盖、单列向心球轴承、固定螺母、联轴器、轴承挡套、轴承盖、压盖螺栓、键QJ 型井用潜水电泵(de)结构组成：放水螺栓、螺母、键、推力盘、导轴承、转子、钉子、联轴器、滤网、锥形套、橡胶轴承、密封环、橡胶垫、逆止阀垫、阀杆、逆止阀盖、胶垫、矩形垫圈、上导流壳、叶轮、导流壳、轴、上导轴承座、进水节、甩沙圈、油封、O 形垫圈、橡胶塞、拉肋、机壳、下导轴承座、底座、止推轴承、调压膜、调压膜压盖4．叶片泵(de)型号：见P37~39叶片泵型号(de)说明方法：我国多数泵型号是用汉语拼音表示；部分泵参照国际标准或国外引进(de)泵特殊编号.见P37~395.叶片泵(de)基本性能参数：流量、扬程（水头）、功率、转速、效率、汽蚀余量.流量：单位时间内通过水泵(de)液体量（体积或质量）,用Q 表示.扬程：进口断面与出口断面处,单位重量(de)液体能量之差.用水柱高度（m ）表示.2221212121()2p p v v H E E Z Z g g ρ--=-=++-功率：水泵输入功率,又称轴功率,指原动机传到泵轴上(de)功率,用P 表示；水泵输出功率,又称有效功率,指单位时间内输送出去(de)液体在水泵中获得(de)有效能量,用P u 表示./1000uP gQH ρ= .转速：指水泵单位时间内(de)旋转次数,用n 表示,单位：r/min 效率：指有效功率与轴功率之比,用η表示.汽蚀余量：指水泵进口处(de)单位重量液体所具有(de)超过饱和蒸汽压力(de)富裕能量.主要反映水泵(de)吸水性能,用NPSH,或Δh 表示；或允许吸上真空高度,用[Hs]表示,反映水泵在标准工况下运转时(de)最大允许吸上真空100%tm m P P P P Pη-∆==⨯高度.6． 叶片泵(de)能量损失组成：机械损失（轴承摩擦损失、轴封摩擦损失和叶轮盖板与水(de)摩擦损失）、容积 损失（因水流泄漏或回流造成(de)流量损失）、水力损失（泵内各种水力损失,包括沿程、局部、冲击、二次流等）.机械效率：容积效率：指水泵出口流出(de)实际流量与从叶轮出口流出(de)流量之比.两者之差用q 表示.100%100%100%t t t t v t t t t tgQ H gqH gQH QgQ H gQ H Q ρρρηρρ-=⨯=⨯=⨯水力效率：100%100%v t tgQH HgQH H ρηρ=⨯=⨯总效率：u u t t t t t t m v h t t t t t tP P Q H Q H gQ H gQH Q H P P Q H P Q H P Q H ρρηηηη==⋅=⋅=⋅⋅=7． 叶片泵(de)基本方程及各种变化欧拉方程、能量方程和伯努利方程8． 水泵相似条件9． 水泵(de)三个相似律和比例律相似率： 3()vm m m vm Q D n Q D n ηη=比例率：10.水泵比转速(de)意义、表达式及应用反映泵(de)几何形状,对所有几何相似、工况相似(de)一系列泵均相等.11.水泵(de)各种性能曲线(de)定义基本性能曲线； 相对性能曲线；通用性能曲线；将不同转速(de)基本性能曲线,画在同一张图上,就是通用性能曲线综合性能曲线；将同类型、不同规格型号水泵(de)高效区曲线四边形绘制在同一对数坐标纸上22()()h m mm hm H D n H D n ηη=53()()m m m m mmP D n P D n ηη=m mQ nQ n =2mm H n H n ⎛⎫= ⎪⎝⎭3m m P n P n ⎛⎫= ⎪⎝⎭s n ⇒=全性能曲线：水泵在各种（正常和反常）情况下运转时参数间(de)关系曲线称为水泵全性能曲线12.水泵(de)基本性能曲线(de)组成,并比较离心泵、混流泵和轴流泵(de)基本性能曲线(de)区别13.管路特性曲线(de)组成和各自计算方法 14.单泵工作点(de)定义和求解方法水泵性能曲线H~Q 和管路特性曲线H C ~Q (de)交点,为水泵工作点.实际上是抽水系统供需能量(de)平衡点.15.各种水泵串联、并联运行时工作点(de)确定方法 16.表征水泵运行特点(de)各种指标定义和计算公式 17.五种水泵运行效率(de)定义及表达式管路效率：()100%100%u P g Q q H P gQHρηρ-∆=⨯=⨯装出净管100%()100%H H h H H η-=⨯=⨯净损管泵装置运行效率：100%u P P PP P Pηηη=⨯=⨯=装出装出u 运泵管机组效率：100%P P P P P P P P ηηηη=⨯=⨯⨯=动出u u 泵传动机入入动出系统装置效率：100%u u P P P P P P P P P P ηηηηη=⨯=⨯⨯⨯=装出装出动出泵装管传动入入动出泵站效率：100%u u P P P P P P P P P P P P ηηηηηη=⨯=⨯⨯⨯⨯=装出动出站出站出站池泵管传动入入池动出18.水泵运行工作点(de)调节方法变阀调节、变速调节、 变径调节、 变压调节、 变角调节、分流调节 19.水泵叶轮外径切削定律20水泵汽蚀(de)产生机理及汽蚀类型当流体机械(de)过流部件(de)局部区域压力降低到汽化压力（饱和蒸汽压力）时,导致液流内(de)空泡产生、发展、溃灭(de)过程,以及由此产生一系列物理化学变化有叶面汽蚀、间隙汽蚀、粗糙汽蚀、空腔汽蚀21.有效汽蚀余量、必需汽蚀余量和临界汽蚀余量(de)定义及三者关系式有效汽蚀余量指泵进口处液体所余出(de)高出汽化压力能头(de)那部分能量,用(NPSH)a 或(Δh)a表示.必需汽蚀余量指泵在给定转速和流量下,保证泵内不发生汽蚀所必需具有(de)汽蚀余量,用(NPSH)r 或(Δh)r表示.临界汽蚀余量是为了确定(NPSH)r而引入(de),是指在汽蚀试验时,扬程或效率下降1％时(de)装置汽蚀余量,用(NPSH)c表示22.气蚀(de)发生条件泵内(de)最低压力低于该温度下(de)汽化压力.23.水泵吸上真空高度与允许吸上真空高度(de)物理意义和计算公式水泵吸上真空高度指水泵进口处(de)真空度,a ssp p Hg gρρ=-即水泵进口处(de)绝对压力小于大气压(de)数值.为不使水泵发生空泡(de)水泵吸上真空高度Hs(de)2(NPSH)2a v ssp pH ag gυρ-=-+允许最大值,称允许吸上真空高度,公式如右：24．水泵安装高程(de)计算公式及修正（计算题）25.泵站工程(de)定义与组成泵站工程是利用机电提水设备及其配套建筑物将电能转化为水能进行灌排或供水(de)综合性提水工程.由水泵、动力机及辅助设备和相应(de)配套建筑物组成.26.泵站(de)设计标准泵站工程等级划分、泵站建筑物级别划分、泵站建筑物(de)防洪标准27.灌区划分(de)分类及其各自特点单站一级提水,集中灌溉.工程规模小,机电设备较少,工程布置较集中,便于管理多站一级提水,分区灌溉.单站分级提水,分区灌溉,多站分级提水,分区灌溉.28. 灌溉泵站(de)站址选择考虑因素水源、地形、地质、电源、其他29．排水泵站(de)排水区划分原则高低水分开内外水分开主客水分开就进排水30.泵站主要建筑物、辅助建筑物(de)组成主：取水口、引渠、前池、进水池、泵房、出水管道和出水池辅：变电所、节制闸、进场公路、回车场、修配厂和库房、办公及生活用房等31.泵站设计流量(de)计算方法32.泵站特征扬程(de)计算方法33.泵站类型选择时考虑(de)因素泵站(de)性质水源水位变幅泵房(de)地基适宜(de)开挖深度34.水泵机组(de)传动方式与传动设备直接传动：机、泵一轴式传动联轴器直接传动间接传动：平皮带传动三角皮带传动链传动齿轮传动蜗杆传动其他传动35.水泵充水系统(de)目(de)与典型方法水泵启动前充水；方法：真空水箱充水、水环式真空泵充水、其他设备充水36.起重设备(de)分类与选型方法依据泵房内最重设备(de)重量、机重台数和必须(de)起吊高度、起吊跨度37.泵房(de)分类、适用场合固定式按基础型式特点分类：湿室型泵房（口径在1000mm以下(de)立式泵；水源水位变幅较大（2~5m）；站址处地下水位较高）干室型泵房（卧式机组；水源水位变幅较大,最高洪水位加上安全超高高于泵房地面高程；泵(de)允许吸水高度负值采用其他型式时,在经济技术上不合理；地基承载力较低,地下水位较高）分基型泵房（水源水位变幅小于水泵有效吸程；安装单泵流量不大(de)中、小型卧式机组；水源岸边稳定,地质条件好,具有一定(de)地基承载能力；地下水对泵房或地基影响较小）块基型泵房 ( 口径在1200mm以上(de)大型泵;在需要用泵房直接抵挡外河水位压力场合;结构整体性好,地基应力均匀,适合于各种地基条件)按与堤防相对位置分：堤身式、堤后式移动式（泵船泵车）38.泵房(de)组成主厂房副厂房检修闸39.分基型泵房内(de)卧室主机组布置分类一列式布置双列交错式布置平行一列式布置40.泵房(de)结构组成由屋盖、外墙结构、吊车梁、吊车柱和基础几大部分组成,并相互联结成一个整体41泵房(de)稳定性分析包括哪几部分地基土(de)抗渗稳定性分析、泵房(de)抗滑稳定性分析泵房(de)抗浮稳定性分析、泵房(de)地基应力计算42泵站进出水建筑物(de)组成.包括引渠、前池、进水池和出水池,对于大型泵站,往往还包括进水流道和出水流道.43引渠(de)定义和作用引渠指连接水源和前池(de)一段渠道（引水明渠）.当泵房建于岸边直接从水源取水时,无需引渠作用：使泵房尽可能接近灌区,减小泵站输水管长度；为水泵正向进水创造条件；避免泵房和水源直接接触,简化泵房结构和方便施工；对于多泥沙水源,可提供设置沉沙池(de)场地和为前池自流冲沙提供必要高程44前池(de)定义、作用及分类前池是连接引渠（引水管）与进水池(de)建筑物,位于引渠和进水池之间.其作用是为水泵吸水创造良好(de)水力条件分为：正向进水前池和侧向进水前池45进水池(de)定义、作用及边壁形状(de)分类进水池是水泵进水管直接取水(de)水工建筑物,布置在前池与泵房之间或在泵房之下.其作用是为水泵提供良好(de)进水条件,在检修水泵或进水管路时截断水流,并在水泵运行时起拦污作用.边壁形状主要有矩形、多边形、半圆形、圆形、双曲线形和蜗壳形等几种46出水池和压力水箱(de)定义、作用及分类出水池定义：连接水泵出水管和排灌干渠(de)扩散型水池作用：消除出水管出流余能,使水流平顺而均匀地流入输水干渠根据出水管出流方向划分：正向出水池、侧向出水池根据出水管出流方式划分：淹没式出流、自由式出流、虹吸式出流压力水箱压力水箱是钢筋混凝土框架结构,一般在现场浇筑而成.分为：正向出水压力水箱侧向出水压力水箱47进水流道和出水流道(de)分类按进水流道形状划分：肘形钟形簸箕形按进水流道进水流方向分：单向进水流道双向进水流道48虹吸式出水流道(de)工作原理·泵启动前,虹吸管段充满空气.·泵启动后,流道上升段内(de)水位迅速上升,流道内空气受到压缩而顶开驼峰顶部(de)真空破坏阀排气.当水位越过驼峰顶部时,就象溢流堰那样,水流顺流道壁面下泄,致使流道下降段内(de)水位也迅速上升,将空气赶向真空破坏阀.当水流充满全管、空气排出管外后,形成具有虹吸特性(de)满管流.·一旦形成虹吸后,泵在正常运行时,便不需要启动时那样高(de)扬程,只需克服上、下游水面高差及管路内(de)水力损失.·停泵时,驼峰顶部(de)真空破坏阀自动打开,空气进入,虹吸作用被破坏,水流被截断.·虹吸式出水流道(de)好处在于它可以使泵自动适应外江水位变化.和出水管口位于最高水位以上(de)出水流道相比,虹吸式出水流道可以避免不必要(de)能量损失.·虹吸过程实际是排气过程.在虹吸形成过程中,水泵处于高扬程工作状态,流道内(de)压力是不稳定(de),机组可能产生强烈震动,并发出异常噪音.因此,应该尽可能地缩短虹吸形成时间.。

《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题分，共计10分）：1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。

2.扬程单位重量水体从水泵的进口到出口所获得的能量。

3.轴功率水泵泵轴的输入功率。

4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。

二、空题(本题共 20个空，每空分，共 10分)：1．叶片泵可以分为离心泵、轴流泵、混流泵。

离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。

2．水泵的功率主要有有效功率、轴功率、配套功率。

3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。

4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。

5．根据其结构型式，泵房可分为 分基型 、 干室型 、 湿室型 、 块基型 。

6．压力管道的布置形式有 平行布置 、 辐射状布置 、 并联布置 、 串联布置 。

三、 单项选择题（四选一，每小题1分,共10分）1. 某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为 。

【 A 】 Ａ Ｎ'＜Ｎ Ｂ Ｎ'＝Ｎ Ｃ Ｎ＞'Ｎ Ｄ Ｎ' ≥Ｎ2. 离心泵的叶片一般都制成 【 C 】Ａ 旋转抛物线 Ｂ 扭曲面 Ｃ柱状 Ｄ 球形3. 叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率 【 A 】 Ａ 越大 Ｂ 越小 C 不变 D 不一定4. 水泵调速运行时,调速泵的转速由1n 变为2n 时,其流量Q 、扬程H 与转速n 之间的关系符合比例律,其关系式为 【 C 】 Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2=(ｎ１/ｎ2) ２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑ2) =(ｎ１/ｎ2) 5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度 【 B 】 Ａ 将增大 Ｂ 将减小 Ｃ 保持不变 Ｄ 不一定6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量 【 B 】 Ａ 逐渐减小 Ｂ 逐渐增大 Ｃ 保持不变 Ｄ 不一定7．性能参数中的水泵额定功率是指水泵的 【 C 】Ａ 有效功率 Ｂ 配套功率 Ｃ 轴功率 Ｄ 动力机的输出功率 8．．当起吊设备的最大重量为4吨时，一般采用 起吊设备。
