水泵与水泵站2(2‘’)

《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题分，共计10分）：1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。

2.扬程单位重量水体从水泵的进口到出口所获得的能量。

3.轴功率水泵泵轴的输入功率。

4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。

二、空题(本题共 20个空，每空分，共 10分)：1．叶片泵可以分为离心泵、轴流泵、混流泵。

离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。

2．水泵的功率主要有有效功率、轴功率、配套功率。

3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。

4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。

5．根据其结构型式，泵房可分为分基型、干室型、湿室型、块基型。

6．压力管道的布置形式有平行布置、辐射状布置、并联布置、串联布置。

三、单项选择题（四选一，每小题1分,共10分）1.某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为。

【 A】ＡＮ'＜ＮＢＮ'＝ＮＣＮ＞'ＮＤＮ' ≥Ｎ2.离心泵的叶片一般都制成【C】Ａ旋转抛物线Ｂ扭曲面Ｃ柱状Ｄ球形3.叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率【 A 】Ａ越大Ｂ越小 C 不变 D 不一定4.水泵调速运行时,调速泵的转速由1n变为2n时,其流量Q、扬程H与转速n之间的关系符合比例律,其关系式为【 C 】Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑｎ１/ｎ2)２2)=(Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2=(ｎ１/ｎ2)２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑｎ１/ｎ2)2) =(5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度【 B 】Ａ将增大Ｂ将减小Ｃ保持不变Ｄ不一定6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量【B】Ａ逐渐减小Ｂ逐渐增大Ｃ保持不变Ｄ不一定7．性能参数中的水泵额定功率是指水泵的【C】Ａ有效功率Ｂ配套功率Ｃ轴功率Ｄ动力机的输出功率8．．当起吊设备的最大重量为4吨时，一般采用起吊设备。

水泵与水泵站课后习题答案水泵与水泵站课后习题答案水泵与水泵站是现代工业生产中不可或缺的设备，它们在各个领域都起着重要的作用。

水泵主要用于将液体从低处抽升到高处，而水泵站则是由多个水泵组成的系统，用于更高效地输送液体。

在学习水泵与水泵站的过程中，我们经常会遇到一些习题，下面是一些常见的水泵与水泵站课后习题及其答案。

1. 水泵的工作原理是什么？水泵的工作原理是利用电动机或其他动力源的动力，将机械能转化为液体的动能，从而使液体具有一定的压力，从低压区域输送到高压区域。

具体而言，水泵通过旋转叶轮，产生离心力，使液体被抽入泵体，然后通过管道输送到需要的地方。

2. 水泵的分类有哪些？水泵可以根据不同的分类标准进行分类。

按照工作原理，水泵可以分为离心泵、容积泵和轴流泵等。

按照用途，水泵可以分为给水泵、排水泵、化工泵等。

按照结构形式，水泵可以分为单级泵和多级泵等。

3. 水泵的效率如何计算？水泵的效率是指泵的输出功率与输入功率之间的比值。

通常情况下，水泵的效率可以通过以下公式计算：效率 = (实际输出功率 / 输入功率) × 100%其中，实际输出功率是指水泵输出的液体功率，输入功率是指水泵所需的电力或其他动力源的功率。

4. 水泵站的作用是什么？水泵站是由多个水泵组成的系统，它的作用是更高效地输送液体。

水泵站可以根据实际需要，通过控制水泵的数量和运行方式，调节液体的流量和压力，以满足不同场合的需求。

5. 水泵站的分类有哪些？水泵站可以根据不同的分类标准进行分类。

按照水泵的数量，水泵站可以分为单泵站和多泵站。

按照水泵的运行方式，水泵站可以分为并联运行和串联运行。

按照水泵的控制方式，水泵站可以分为手动控制和自动控制。

6. 水泵站的运行原理是什么？水泵站的运行原理是通过控制水泵的启停和运行方式，调节液体的流量和压力。

在水泵站中，通常会设置一个主泵和若干备用泵。

当液体需求量较小时，只需启动主泵；当液体需求量增加或主泵出现故障时，备用泵会自动启动，以保证液体的正常供应。

水泵与水泵站课程设计常见问题解答1、 自流管通过的水量是事故水量（一条检修，另一条通过的是事故水量）？ 事故水量是指设计水量的70%以上。

大于70%即可，课本中取的是75%。

2、课本中P237的从取水头部的泵房吸水间的全部水泵水头损失0.89m 的计算？ 计算方法：与课本中后面输水管路计算相同（与输水管径也相同）课本中的原计算：DN1400，当通过事故流量时，流速v 为2.37m ／s ，不大于压水管的流速。

同时校核一下：(正常使用时的流量为每条管子各1/2的流量)s m h m Q /431.2/8750175005.033==⨯= 水管的经济流速取1.5m ／s(也可取1.1，1.2，1.4 m ／s 等等，因为后面算出管径较大，故为缩小管径取大一点)。

经济流速取值：（1）一般管路或自流管当管径在100-400mm 时，为0.6-1.0m ／s ，大于400mm 时，为1.0-1.4m ／s ，也可参照吸水管的流速来定流速(水力学书P127 )。

（2）吸水管的设计流速一般采用当管径小于250 mm 时，为1.0-1.2m ／s ，当管径等于或大于250 mm 时，为1.2-1.6m ／s ，当管径大于1000 mm 时，为1.5-2.0m ／s ，（3）压水管的流速一般当管径小于250 mm 时，为1.5-2.0m ／s ，当管径等于或大于250 mm 时，为2.0-2.5m ／s ，当管径大于1000 mm 时，为2.0-3.0m ／s 则mmD s m v QA 1436/621.15.1431.23====取DN1400DN1400，注意流量用事故流量，查手册i=0.0039(同课本)从取水头部的泵房吸水间的全部水泵水头损失：（自流管长200米，设局部水头损失占沿程水头损失15%）m h 89.000039.020015.1=⨯⨯=∑注意：（1）输水管（同自流管），压水管和吸水管的区别。

《水泵与水泵站》课程设计任务书《水力学与水泵站》课程设计要求及分工一、课程设计要求1、设计时间及工程内容本次设计为1周。

工作内容：拟定设计课题，筛选确定设计方式、查资料并进行系统工艺设计，图纸绘制（采用CAD绘制或手工绘制均可，但必须图面整洁），5月18日（星期日）下午17点前提交设计成果。

2、上交内容（1）正式设计说明书1份及附图1张（主要是泵站平面图及剖面图、如时间充裕，可增设其他相关构筑物图纸），要求可参考课程设计样板；（2）每位同学在以下四个任务书中任选其一，确定选用最合理的方法，进行设计；每位同学必须独立进行，不得抄袭、剽窃或以其他任何方式完成设计，但遇到问题可以讨论，如果设计有雷同，所有相关同学的作业均以零分记；（3）查资料途径：图书馆复印、网上学校图书馆下载、网上其它下载等；二、设计任务书设计任务书一――送水泵站设计基本资料某县城位于东经111°150-114°050，北纬29°260-31°370。

地处湖北省中南部，属亚热带季风气候区，光能充足、热量丰富、无霜期长。

全市太阳年辐射总量为 104-110kcal/cm2，年日照时数1800-2000小时，年平均气温15.9-16.6℃，年无霜期242-263天，多数年份降雨量在1100-1300毫米之间。

有足够的气候资源供农作物生长。

4-10月份降水量占全年80％，太阳辐射量占全年75％，适宜多种农作物生长发育。

中心城区面积 54平方公里，人口75万。

以平原地区为主体，海拔20-50米，相对高度在20米以下，人均用水为200L/d，城市管网最不利点所需水压为30m，给水管网平差得出的送水泵站至最不利点的输水管和配水管网的总水头损失为15.6m。

泵站设置处地面平坦，标高为37.5米，清水池最低水位为地下3米。

城市消防流量为178.5m3/h，消防时水头损失18.9米。

该市用水量时变化情况如下图。

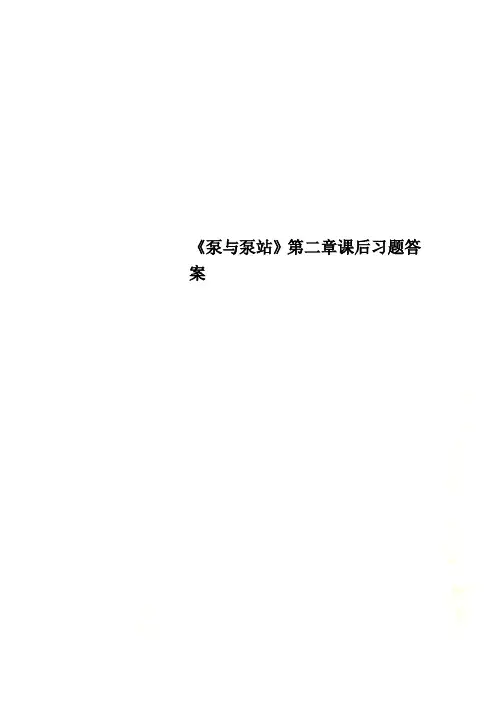

《泵与泵站》第二章课后习题答案《泵与泵站》第二章 课后习题答案【1】．（1） 已知，出水水箱内绝对压强P 1=3.0atm ，进水水箱绝对压强P 2=0.8atm以泵轴为0-0线，大气压P a =1atm 出水水箱测压管水头：()()mP P H a 2010131011=⨯-=⨯-= 进水水箱测压管水头：()()mP P H a 21018.01022-=⨯-=⨯-=（“-”表示在泵轴以下）mH H H ST 22)2(2021=--=-=（2）泵的吸水地形高度：m H H ss22-== （3）泵的压水地形高度：mH H sd201==【2】．解答：如图（a ），mH a ss 3)(=据题意：mH H Ha ss C ssb ss 3)()()(===以泵轴为基准面（1）b 水泵位置水头：AbH Z=b 水泵吸水池测压管水柱高度：()m h 51015.0-=⨯-= b 水泵吸水池测压管水头：()mH h Z H A b 5-+=+=测b 水泵()mH H H HA A b ss 35500)(=-=--=-=测解得：mHA2=（2）c 水泵位置水头：mZc5-=（在泵轴以下）STss d ST ss a d H g v v z H H H g v v z H g P P E E h --+⎪⎭⎫ ⎝⎛∆++=--+⎪⎭⎫ ⎝⎛∆++-=-=∑222223222322232ρ 得：STss d d H g v v z H h H +--⎪⎭⎫ ⎝⎛∆+-∑=222322∵泵装置总扬程dvH H H +=则：STss d ss s d v H g v v z H h g v z H h H H H +--⎪⎭⎫ ⎝⎛∆+-∑++⎪⎭⎫ ⎝⎛∆-+∑=+=2222232221()STd s H gv g v v z h h ++-+∆-∑+∑=22232221（总水头损失ds h h h ∑+∑=∑）⎪⎪⎭⎫ ⎝⎛∆--+++∑=z g v v g v H h ST22222123忽略流速差，即21v v≈，022221=-gv v ；压力表和真空表沿泵轴安装，即0=∆z 则最后：gv h H H ST223+∑+=【5】．解答：泵的基本方程式：)(1)(12222222222ββctg C u u gctg C u g u u C g H r r u T -=-=⋅=叶轮出口牵连速度：）（s /m 25.216028.014.314506022=⨯⨯==D n uπ叶轮出口面积：）（2222m 035.004.028.014.3=⨯⨯=⋅=b D Fπ径向流速：）（s /m 57.38035.02T 2T TrQ Q F Q C===代入基本方程式，得理论特性曲线：T T T Q ctg Q H 86.14408.40)3057.3825.2125.21(8.912-=︒⋅⨯-=【6】．解答：（1）Q-H 关系曲线不变；相同工况下，需要的功率增加为原来的1.3倍。

《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题分，共计10分）：1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。

2.扬程单位重量水体从水泵的进口到出口所获得的能量。

3.轴功率水泵泵轴的输入功率。

4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。

二、空题(本题共 20个空，每空分，共 10分)：1．叶片泵可以分为离心泵、轴流泵、混流泵。

离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。

2．水泵的功率主要有有效功率、轴功率、配套功率。

3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。

4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。

5．根据其结构型式，泵房可分为 分基型 、 干室型 、 湿室型 、 块基型 。

6．压力管道的布置形式有 平行布置 、 辐射状布置 、 并联布置 、 串联布置 。

三、 单项选择题（四选一，每小题1分,共10分）1. 某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为 。

【 A 】 Ａ Ｎ'＜Ｎ Ｂ Ｎ'＝Ｎ Ｃ Ｎ＞'Ｎ Ｄ Ｎ' ≥Ｎ2. 离心泵的叶片一般都制成 【 C 】Ａ 旋转抛物线 Ｂ 扭曲面 Ｃ柱状 Ｄ 球形3. 叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率 【 A 】 Ａ 越大 Ｂ 越小 C 不变 D 不一定4. 水泵调速运行时,调速泵的转速由1n 变为2n 时,其流量Q 、扬程H 与转速n 之间的关系符合比例律,其关系式为 【 C 】 Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2=(ｎ１/ｎ2) ２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑ2) =(ｎ１/ｎ2) 5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度 【 B 】 Ａ 将增大 Ｂ 将减小 Ｃ 保持不变 Ｄ 不一定6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量 【 B 】 Ａ 逐渐减小 Ｂ 逐渐增大 Ｃ 保持不变 Ｄ 不一定7．性能参数中的水泵额定功率是指水泵的 【 C 】Ａ 有效功率 Ｂ 配套功率 Ｃ 轴功率 Ｄ 动力机的输出功率 8．．当起吊设备的最大重量为4吨时，一般采用 起吊设备。

（完整版）泵与泵站-配套习题答案《⽔泵及⽔泵站》配套习题答案⼀、填空题1. 离⼼泵、混流泵、轴流泵2. 效率3. 流量4. 有效、轴5. 真空表、压⼒表6. ⼏何、运动7. 效率8. 叶轮、特性曲线9. 流量、扬程、变化规律10. 不漏⽓、不积⽓、不吸⽓11. 叶轮、泵轴；泵壳、泵座；轴封装置、减漏环、轴承座12. 外径、转速13. ⼏何、运动14. 取⽔、送⽔、加压、循环15. 吸⾳、消⾳、隔⾳、隔振16. 叶轮、旋转17. ⾼、低18. 单吸、对称19. 最⼤吸上20. 闭、开21. 开、有22. 可靠性、三23. 变极调速、变频调速；24. kgf·m/s、kw、HP25. 真空泵、⽔射器；26. 合建、分建；27. n s、共性28. 正⽐、半径、转速29. 径向、轴流泵、轴向与径向合成30. 离⼼泵、轴流泵、混流泵31. 单级双吸卧式离⼼泵、⽔泵吸⽔⼝直径（in）、⽐转速为28032. 改变电动机的转速；电机转速不变，通过中间偶合器变速33. 运动部分、固定部分、交接部分；34. 调速、削切叶轮、串并联⽔泵；35. 3.65nQ1/2/H3/436. Q1/Q2=n1/n2；H1/H2=（n1/n2）2；N1/N2=（n1/n2）3；Q1/Q2=D1/D2；H1/H2=（D1/D2）2；N1/N2=（D1/D2）3；37. 叶⽚式、容积式、其他；38. 扬程、流量、轴功率、效率、转速、允许吸上真空⾼度或⽓蚀余量；39. 过流、⼀定⽐例40. 局部泵站、中途泵站、终点泵站；41. 轴承座、减漏环、轴封装置；42. 叶⽚形状、质量⼒、⽅向；43. 减漏、承磨；44. 泵壳、泵轴、泵座、叶轮、填料盒、减漏环、联轴器、轴承座、轴向⼒平衡措施45. H T=(u2c2cosα2-u1c1cosα1)/g，牵连速度u2与绝对速度c2的46. ηh（⽔⼒效率）、ηv（容积效率）、ηm（机械效率）47. 参与并联⼯作的各台⽔泵总出⽔量等于在相同扬程下，各台⽔泵出⽔量之和。

《水泵与水泵站》课程教学的探讨1.前言《水泵与水泵站》是给排水科学与工程专业的一门重要的专业基础课，既有较强的理论，又与工程实践紧密联系。

提高《水泵与水泵站》教学质量，培养学生的工程实践能力，注重学生知识、能力、素养的全面提高，使学生成为高级工程技术人才，是值得我们深入思考的课题。

笔者结合自身的教学实践，对该课程的教学进行探讨。

2.《水泵与水泵站》在给排水科学与工程专业中的地位及重要性水泵是一种应用广泛的水力通用机械，广泛应用于市政建设、农业、工业等各领域。

水泵站是给排水工程不可缺少的重要组成部分，是保证给水、排水系统正常运行的重要设施，在给水、排水工程中具有不可替代的作用。

城镇中水的循环是借助于一系列不同功能的水泵站运行来实现的。

取水泵站从水源取水将其送至水厂，净化后的清水由送水泵站送到城镇管XX中去供用户使用，其工艺流程如图1中的实线所示。

对于城镇中排出的生活污水和工业废水，经排水管渠汇合后，由排水泵站将污水抽送至污水厂，经过处理后由另外一座排水泵站排放到江河湖海中区。

3.《水泵与水泵站》的特点《水泵与水泵站》是给水排水科学与工程专业的一门专业基础课，是学生学习专业课和从事本专业的工程设计、科研和工作必备的理论基础。

本课程主要讲述水泵的工作原理、基本性能参数、水泵机组配置、泵站对土建的要求和特点、泵站噪声消除及维护治理方法。

是《给水工程》、《建筑给水排水工程》和《排水工程》等专业课的基础课。

通过本课程的学习，可使学生掌握常用叶片泵的基本构造、工作原理、主要性能、运行工况的图解法原理和数解法、水泵机组的调速运行与节能原理；给水排水泵站的机组选择、管道布置、辅助设施、安全环保设施以及变配电设施和自动测控系统等内容与要求。

4.增强《水泵与水泵站》教学质量的几个环节和措施4.1加强前续基础课的学习《水泵与水泵站》所需的基础知识主要包括力学、高等数学、电工电子学以及水力学等方面。

其前续课程包括《工程力学》、《高等数学》、《电工电子学》、《水力学》等。

水泵与水泵站基本理论水泵的分类和定义水泵：是一种水力机械，是把外界的能量传给被抽送的液体，使液体能量增加，以达到提升和输送液体的目的。

分类：叶片泵、容积泵、其他类型的泵离心泵、混流泵、轴流泵——三种为叶片泵水泵的主要构件：1、泵轴：是带动叶轮旋转的主要零件，必须有足够的强度，用以传递扭据。

2、叶轮：离心泵叶轮分为封闭式、半封闭式、开敞式；轴流泵叶轮根据叶片在叶轮上能否调节安装角度可分为固定式、半调节式、全调节式；混流泵叶轮介于离心泵、轴流泵之间。

3、口环：又叫减漏环、密封环，作用是防止泄漏。

4、轴封装置：填料密封函：是由填料函、填料盒、调料压盖、填料等组成。

填料、填料压盖、水封环组成填料函。

水封环（填料环）作用：水封、冷却、润滑。

机械密封：分静环、动环。

5、轴承：离心泵：轴承的作用是支承转动部分的重量，以及承受泵在运行中的轴向力和径向力。

轴流泵：导轴承的作用是引导机组的转动部件准确地绕轴线转动，承受转动部件的径向力。

6、压水室：用来安装叶轮。

种类：导叶式、轴流式两种。

泵壳：有蜗壳式、导叶式两种。

导叶体作用：扩散水流、回收部分动能、改变出水流方向。

水泵的结构1、离心泵（见书P3）特点：扬程高、流量小2、混流泵（见书P15）3、轴流泵（见书P15）特点：大流量、低扬程4、贯流泵：是卧式轴流泵的一种，由电动机、减速装置和水泵组成一整体，装设在水下堤坝内部的机坑内，近似直圆筒形，水力损失小，提水效率高。

分为：轴伸贯流式、竖井式、灯泡式、全贯流式一、离心泵定义：离心泵是利用叶轮旋转时产生的离心力的作用来输送和提升液体的。

特点：扬程高、流量小原理：当电动机通过泵轴带动叶轮高速旋转时，叶轮中的水由于受到惯性离心力的作用，由叶轮中心甩向叶轮外缘，并汇集到泵体内，获得势能和动能的水便被导向出水口，沿出水管送至出水池。

结构、型式特征分为：1、单级单吸离心泵（B/BA）2、单级双吸离心泵（S/SH）3、多级泵（一）单级单吸离心泵：特点：仅有一个叶轮，叶轮仅一侧有吸入口。

水泵与水泵站课程设计第一节概述取水泵站在水厂中也称一级泵站.在地面水水源中,取水泵站一般由吸水井、泵房及闸阀井三部分组成。

取水泵站由于它靠江临水的确良特点，所以河道的水文、水运、地质以及航道的变化等都会影响到取水泵上本身的埋深、结构形式以及工程造价等。

其从水源中吸进所需处理的水量,经泵站输送到水处理工艺流程进行净化处理。

本次课程设计仅以取水泵房为例进行设计，设计中通过粗估流量以及扬程的方法粗略的选取水泵；作水泵并联工况点判断各水泵是否在各自的高效段工作，以此来评估经济合理性以及各泵的利用情况。

取水泵房布置采用圆形钢筋混凝土结构，以此节约用地，根据布置原则确定各尺寸间距及长度，选取吸水管路和压水管路的管路配件，各辅助设备之后，绘制得取水泵站平面图及取水泵站立体剖面图各一张。

设计取水泵房时，在土建结构方面应考虑到河岸的稳定性，在泵房的抗浮、抗裂、抗倾覆、防滑波等方面均应有周详的计算。

在施工过程中，应考虑到争取在河道枯水位时施工，要抢季节，要有比较周全的施工组织计划。

在泵房投产后，在运行管理方面必须很好地使用通风、采光、起重、排水以及水锤防护等设施。

此外，取水泵站由于其扩建比较困难，所以在新建给水工程时，可以采取近远期结合，对于本例中，对于机组的基础、吸压水管的穿插嵌管，以及电气容量等我们应该考虑到远期扩建的可能性，所以用远期的容量及扬程计算。

对于机组的配置，我们可以暂时只布置三台800S76BJ型水泵（一台备用，两台工作），远期需要扩建时，再增加一台同型号的水泵。

第二节设计流量的确定和设计扬程估算1.设计流量Q考虑输水干管漏损和净化场本身用水，取自用水系数α=1.05~1.1，本设计取α=1.05。

则近期设计流量为Q=1.05×155000/24=6781.25m3/h=1.884m3/s远期设计流量为Q=1.05×185000/24=8093.75m3/h=2.248m3/s2.设计扬程H（1）水泵所需净扬程Hst在最不利情况下（即一条自流管检修，另一条自流管通过75%的设计流量），依据设计资料，从取水头部到吸水井的水头损失为1.10m，则吸水间中最高水面标高为40.00—1.10=38.90m，最低水面标高为29.00-1.10=27.90m，常年平均水位标高为34.50-1.10=33.40净化场混合井水面标高为56.00m，故水泵所需净扬程Hst为：洪水位时，HST =γh(56.00—38.90)=17.10m=171kPa枯水位时，HST =γh(56.00—27.90)=28.10m=281kPa常年平均水位时，HST =γh(56.00—33.40)=22.6m=226kPa（2）输水干管中的水头损失∑hp设计采用两条DN700×10铸铁管并联作为原水输水干管，当一条输水管检修时，另一条输水管应通过75%的设计流量，即Q=0.75×6781.25m3/h= 5085.94m3/h =1.413m3/s，查《常用资料》（第二版）P384铸铁管水力计算表得管内流速v=1.840m/s，i=0.005790。

水泵与泵站管理制度一、前言水泵与泵站是现代生活中不可或缺的设施，它们在城市供水、农田灌溉、工业生产等方面发挥着至关重要的作用。

为了确保水泵与泵站的正常运行，保障水资源的有效利用以及社会经济的可持续发展，需要建立完善的水泵与泵站管理制度。

二、管理责任1. 水泵与泵站管理机构应负有对水泵与泵站的建设、运行、维护和管理的全面负责。

管理机构应设立专门的责任部门，负责水泵与泵站的日常管理工作，并定期进行监督检查和评估。

2. 水泵与泵站的使用单位应负有对水泵与泵站的日常维护和管理的责任。

使用单位应配备专业技术人员，确保水泵与泵站的安全运行，并及时进行维护保养。

3. 监管部门应负有对水泵与泵站的管理工作进行监督和检查的责任。

监管部门应定期进行检查，并对存在问题进行整改和追责。

三、管理措施1. 水泵与泵站的建设要符合国家相关标准和规定。

水泵与泵站的建设应具备可持续发展的特点，保障水资源的有效利用和环境保护。

2. 水泵与泵站的运行要按照规定的程序进行。

运行人员应具备相关的资质证书，确保水泵与泵站的安全运行，并及时处理发生的故障。

3. 水泵与泵站的维护要定期进行。

维护人员应定期对水泵与泵站进行巡检，及时发现和处理设备的故障，确保设备的正常运行。

4. 紧急事故处理要及时有效。

管理机构和使用单位应建立健全的紧急事故处理机制，确保在发生突发事件时能迅速做出反应，保障人员和设备的安全。

5. 定期培训和考核维护人员。

管理机构和使用单位应定期组织维护人员进行技术培训和考核，提高维护人员的技术水平和工作质量。

六、总结通过建立完善的水泵与泵站管理制度，可以有效确保水资源的有效利用，保障社会经济的健康发展。

管理机构、使用单位和监管部门应共同努力，建立密切配合的工作机制，共同推动水泵与泵站管理工作的不断完善和提升。

只有做好水泵与泵站的管理工作，才能确保我国水资源的可持续利用，实现经济社会的可持续发展。

《水泵与水泵站》课程标准注：课程类型（单一选项）：类（纯理论课）类（理论+实践）类（纯实践课）2课程性质（单一选项）：必修课/专业选修课/公共选修课3课程类别（单一选项）：公共基础课/专业基础课/专业核心课4合作者：须是行业企业人员，如果没有，则填无二、课程定位《水泵与水泵站》课程是高职院校水利工程专业学生必修的专业核心课，亦可作为水利类其他专业的选修课，具有较强的理论性和实践性。

通过学习本门课程，使学生牢固掌握水泵专业知识，初步具备应用所学理论进行工程设计和解决实际问题的能力，为今后从事水泵选型，泵站工程规划、设计、运行和管理奠定基础。

本门课程采用理论知识与实践相结合的方式，以培养学生的应用能力为主线，注重提升学生实际动手能力及独立分析问题和解决问题的能力。

在学习本课程之前，学生应能具备工程力学、水力学、工程水文、水工建筑物等的相关专业知识。

三、设计思路《水泵与水泵站》课程内容难度较大，较枯燥乏味，根据当前就业形势的需要，本门课程应合理安排教学内容，将教材内容进行优化，“以应用为目的，以够用为度”，加大实践教学的力度。

注重培养学生的学习兴趣，通过理论知识与生活实践相结合，激发学生好奇心，增强求知欲望；注重学科间的交叉性，将水泵与水泵站与工程力学、水力学、农田灌溉与排水、节水灌溉理论与技术、水利工程施工等学科有机结合，并及时将学科最新发展成果和教改教研成果引入到教学中，提升学生应用能力；注重教学方式多样化，通过合理利用多媒体教学手段，丰富教学资源，提高课堂加血有效性，使枯燥的理论知识直观易懂，弥补未到现场参观实习的不足。

四、课程培养目标1.专业能力：（1）掌握水利工程中常用水泵的基本原理、工作性能和水泵装置工况的确定方法。

根据水利工程的需要，能够进行水泵装置的有关计算和合理地选用水泵。

（2）掌握水泵装置工况调节和水泵联合工作的基本原理，主要方法和步骤。

合理地确定水泵各种不同的工作方式，以保证水泵高效、可靠地运行。

水泵与泵站习题及答案《水泵及水泵站》配套习题一、填空题1、叶片式泵按其比转速从小到大,可分为__离心__泵、__混流__泵、__轴流__泵。

2、离心泵的设计工况点是___效率__最高点。

3、离心泵的极限工况点是__流量___最大点。

4、水泵的效率是水泵的___有效__功率与___轴__功率的比值。

5、运转中的水泵装置,其总扬程约等于___真空表__与_压力表___的读数（折算为mH2O）之和。

6、工况相似的水泵，它们必备的条件是__几何___相似和___运动__相似。

7、相似工况抛物线上各点的__效率___都是相等的。

8、ns的数值可反映出水泵的___叶轮__形状和_特性曲线____的形状。

9、选泵的主要依据是：所需要的___流量__、___养成__以及其_变化规律____。

10、对吸水管路的要求是：__不漏气___、__不积气___、___不吸气_。

11、离心泵的主要零件中，转动的有___叶轮__ 、__泵轴___；固定不动的有___泵壳__ 、__泵座___；转动的与不动的交接处有_轴封装置___、_减漏环___ 、_ 轴承座___ 等。

12、水泵的扬程与叶轮的__外径___和__转速___成正比。

13、水泵叶轮的相似定律是基于__几何___相似和__运动___相似的基础上的。

14、水泵站按在给水系统中作用的不同，可分为：__取水___泵站、___送水__泵站、__加压___泵站和___循环__泵站。

15、噪音防止的措施有__吸音___主要用某种材料吸收，还有__消音___用于单体机组，以及__隔音、隔振_ 。

16、叶片式水泵是靠装有叶片的__叶轮___高速__旋转___而提升液体的。

17、往复泵的使用范围侧重于__高___扬程、___低__流量。

18、__单__吸式离心泵,由于叶轮缺乏_对称__性,导致水泵工作时出现推向入口的轴向力。

19、允许吸上真空高度是指水泵在标准状况下运转时,水泵所允许的__最大吸上____的真空值，一般常用它来反映离心泵的吸水性能。

4、离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。

(× )5、工程中防止气蚀的根本方法是在使用中，使实际气蚀余量小于必要气蚀余量。

( ×)6、离心泵的理论扬程与液体容量无关。

( √)7、离心泵由吸水管端到叶轮叶片背水面近吸水口处，绝对压力和相对压力均逐渐减小至最低。

( × )8、在选择串联工作的水泵时，应特别注意各泵的扬程应接近。

( × )9、离心泵的相似定律是比例律的一种特例。

( × )10、轴流泵的特点是高扬程、小流量。

( × )11、水泵吸水地形高度（m H2O），是指自水泵吸水井（池）水面的测管水面至泵轴之间的垂直距离。

( √)四、选择题1、属于叶片式水泵的有:( 1、3、4 )(1) 离心泵 (2) 射流泵 (3) 轴流泵 (4) 混流泵 (5) 往复泵2、离心泵的主要部件中,转动的零件有:( 1、2 )(1) 叶轮 (2) 泵轴 (3) 填料盒 (4) 轴承座 (5) 泵壳3、对于多级单吸离心泵,平衡轴向力的办法有:( 3 )(1) 开平衡孔 (2) 装减漏环 (3) 加装平衡盘 (4) 装填料盒4、水泵的设计工况点是( 4 )工况点。

(1)流量最大的 (2) 扬程最大(3) 轴功率最大的(4) 效率最高的5、水泵的特性曲线有:( 1、2、4、5 )(1) Q-H曲线 (2)Q-N曲线 (3)Q-n曲线 (4)Q-η曲线 (4) Q-Hs曲线6、水泵的极限工况点是( 2 )工况点。

1)扬程最大的 (2)流量最大的 (3) 转速最大的 (4)效率最大的7、同一条相似工况抛物线上,各点的( 3 )是相等的。

(1) 扬程 (2) 流量 (3) 效率 (4)轴功率8、水泵并联工作的目的是:( 1、3、4 )(1)可增加供水量 (2) 可增加扬程 (3) 可调节流量和扬程 (4) 可提高供水可靠性9、离心泵启动前应做的准备工作有:( 1、2、3 )(1)检查 (2) 盘车 (3) 灌泵 (4) 关闸 (5) 开闸10、改变轴流泵工况点的的办法是:( )(1)改变转速 (2) 切削叶轮 (3) 改变叶片装置角 (4) 改变闸门的开启闸11、 S、Sh型水泵是:( 2 )(1) 单级单吸式泵 (2) 单级双吸式泵 (3) 多级单吸式泵 (4) 多级双吸式泵12、射流泵由那些部分组成?( 1、3、4、5 )(1) 喷嘴 (2) 叶轮 (3) 吸入室 (4) 混合管 (5) 扩散管13、防止停泵水锤升压过高的措施有:( 1、2、4、5 )(1) 设置水锤消除器 (2) 设置空气缸 (3) 设置减压阀 (4) 采用缓闭止回阀 (5)取消止回阀14、泵站内噪声防治措施有:( 1、2、3、4 )(1) 吸声 (2) 消声 (3) 隔声 (4) 隔振 (5) 防声15、排水泵站的基本组成包括:( 2、3、4、5 )(1) 进水头 (2) 格栅 (3) 集水池 (4) 机器间 (5) 辅助间16、离心泵的实测特性曲线（3）(1) H、N随Q而下降，有高效段。

水泵与泵站知识点总结（二）1．离心泵装置的工况点是建立在水泵和管道系统能量供求关系的平衡上，只要两种情况之一发生改变时，其工况点就会发生变化。

第一种情况是通过改变管路特性曲线来改变工况点，方法有自动调节（水位变化）、阀门调节（节流调节）等；第二种情况是通过改变水泵特性曲线来改变工况点，方法有变速调节（调速运行）、变径调节（换轮运行）、变角调节（改变轴流泵的叶片安装角）以及水泵并联和串联等。

定速运行情况下，离心泵装置工况点的改变，主要是管道系统特性曲线发生改变引起的。

2．当水泵的吸水井水位下降时，工况点会向出水量减少的方向移动。

3．水泵工况是指水泵运行时，瞬时的实际出水量Q、扬程H、轴功率N、效率η等，把这些值绘在扬程曲线、功率曲线、效率曲线上，就成为一个具体的点，这个点就称为水泵装置的瞬时工况点。

工况点反映了水泵瞬时的工作状况，即水泵在实际运行时的对应参数值或对应参数在曲线上的对应点。

4．离心泵装置运行时，关小阀门会使阀门处的局部阻力加大，管道系统总水头损失相应增大，管道系统特性曲线的曲率加大，曲线变陡，与水泵特性曲线的交点相应地向流量减小的方向移动，即工况点流量减小。

5．离心泵的出水量为零时，输出功率为零，但需输入的轴功率不为零，从能量守恒的角度讲，这部分输入的机械能最终转化为热能，导致部件受热膨胀、增加不必要的磨损。

所以，闭闸时间不能太长，启动后待水泵压力稳定后就应及时打开出水阀门，投入正常工作，一般闭闸时间不超过2～3min。

6．离心泵的效率在高效点两侧随流量的变化较平缓，轴流泵的效率在高效点两侧随流量的变化则较陡，因此，离心泵有一个运行的高效段，而轴流泵一般只适于在高效点稳定运行。

离心泵和轴流泵无法笼统地进行效率数值大小的比较。

7．多台水泵联合运行，通过联络管共同向管网或高地水池输水的情况，称为并联工作。

因为管道系统特性曲线是扬程随流量增加而上升的抛物线，所以两台同型号水泵并联时总出水量会比单独一台泵工作时的出水量增加很多，但达不到两倍。
