121钢结构制作施工工艺标准

钢结构制作施工工艺标准钢结构制作施工工艺标准是指在进行钢结构制作和施工过程中，所需遵循的一系列标准和规范。

钢结构作为一种重要的建筑材料，其制作和施工工艺标准的严谨性和规范性对于建筑工程的质量和安全具有至关重要的意义。

本文将对钢结构制作施工工艺标准进行详细介绍，以期为相关从业人员提供参考和指导。

首先，钢结构制作施工工艺标准包括材料选用、制作工艺、施工工艺等方面的规定。

在材料选用方面，应根据设计要求和实际使用环境选择合适的钢材，严格控制材料的质量和规格，确保其符合相关标准。

在制作工艺方面，应按照设计图纸和工艺要求进行加工、焊接、热处理等工艺操作，保证钢结构的准确度和稳定性。

在施工工艺方面，应严格按照施工图纸和工艺规范进行安装、连接、固定等工艺操作，确保钢结构的安全性和可靠性。

其次，钢结构制作施工工艺标准还包括质量控制、安全防护、环境保护等方面的要求。

在质量控制方面，应建立健全的质量管理体系，对每道工序进行严格把关，及时发现和纠正质量问题，确保制作和施工过程中的质量稳定和可控。

在安全防护方面，应制定详细的安全操作规程，加强安全教育和培训，配备必要的安全防护设施，保障施工人员的人身安全。

在环境保护方面，应严格遵守环保法律法规，采取有效的环保措施，减少对环境的污染和破坏，促进可持续发展。

最后，钢结构制作施工工艺标准的执行和监督是保证其有效性和可靠性的关键。

相关企业和从业人员应严格遵守相关标准和规范，确保制作和施工过程的合法合规。

相关监管部门应加强对钢结构制作施工工艺的监督检查，发现和纠正违规行为，维护市场秩序和公平竞争。

同时，还应加强对制作和施工工艺的技术研究和创新，不断提高工艺水平和质量效益，推动行业的健康发展。

综上所述，钢结构制作施工工艺标准对于建筑工程的质量和安全具有重要意义，相关企业和从业人员应严格遵守相关标准和规范，确保制作和施工过程的合法合规，相关监管部门应加强对钢结构制作施工工艺的监督检查，推动行业的健康发展。

钢结构施工工艺流程及工艺要求一、工艺流程1.准备工作：确定施工方案、编制施工图纸、制定施工计划、准备施工材料和设备等。

2.地基处理：对于需要进行地基处理的场地，首先进行地质勘测和地基测试，然后根据测试结果进行地基处理，包括土方开挖、基础浇筑等。

3.钢结构制作：根据施工图纸和设计要求，进行钢结构的制作，包括钢梁、钢柱、钢板等的加工、焊接和防腐处理。

4.预制构件安装：将制作好的预制构件进行运输和安装，包括钢桁架、屋面板、墙板等的安装。

5.主体架设：将预制构件进行拼装和组合，搭建起主体结构，包括梁柱连接、墙板安装、悬挂设备的安装等。

6.焊接和连接：对于需要进行焊接和连接的部位，进行焊接接头和螺栓连接，保证结构的稳定性和承载能力。

7.地面处理：对于结构底部需要进行地面处理的部分，进行防腐和防腐处理，如喷涂防腐漆、铺设防腐胶带等。

8.涂装和装饰：对于需要进行涂装和装饰的部分，进行喷涂、刷漆、贴墙纸等装饰工作，使结构具有美观性。

9.检查和验收：进行施工的检查和验收工作，包括结构的力学性能和安全性能的检测，确保施工质量符合规范要求。

二、工艺要求1.材料要求：采用符合国家标准和相关规范要求的优质钢材进行施工，材料的强度、耐久性和可靠性要满足设计要求。

2.加工要求：钢结构的加工需要精确、准确，尺寸和面型要符合设计要求，焊接工艺要符合相关规范和标准。

3.焊接质量：采用合格的焊工和焊接设备进行焊接，焊缝的结构牢固、密实，无焊接残留物、孔洞、裂纹，焊接强度和密度要满足规范要求。

4.安装要求：采用安全可靠的安装方法和设备进行预制构件的安装，保证其垂直度、水平度和位置的准确性。

5.防腐处理：进行必要的防腐处理，包括表面防腐漆喷涂、防腐胶带铺设等，确保钢结构在使用过程中能够抵御腐蚀和风化。

6.维护保养：对于钢结构进行定期的检查和维护，及时发现和修复结构的疲劳、裂纹、锈蚀等问题，确保结构的安全和使用寿命。

7.环境保护：施工过程中要注意环境保护，减少噪音和粉尘污染，合理利用资源，降低对环境的影响。

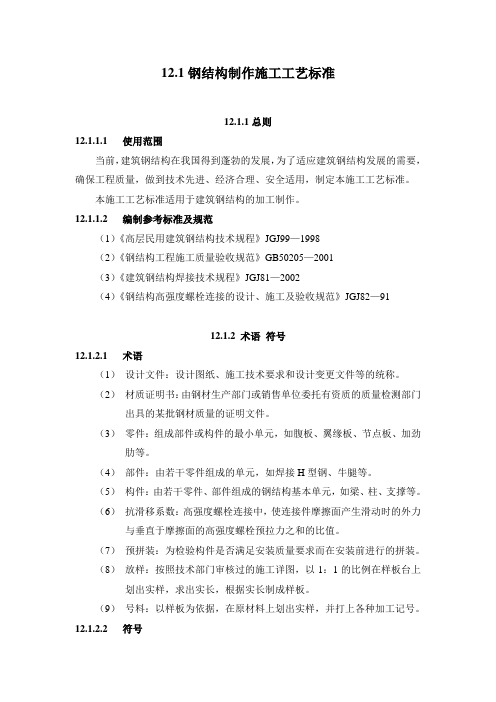

12.1钢结构制作施工工艺标准12.1.1总则12.1.1.1 使用范围当前，建筑钢结构在我国得到蓬勃的发展，为了适应建筑钢结构发展的需要，确保工程质量，做到技术先进、经济合理、安全适用，制定本施工工艺标准。

本施工工艺标准适用于建筑钢结构的加工制作。

12.1.1.2 编制参考标准及规范（1）《高层民用建筑钢结构技术规程》JGJ99—1998（2）《钢结构工程施工质量验收规范》GB50205—2001（3）《建筑钢结构焊接技术规程》JGJ81—2002（4）《钢结构高强度螺栓连接的设计、施工及验收规范》JGJ82—9112.1.2 术语符号12.1.2.1 术语（1）设计文件：设计图纸、施工技术要求和设计变更文件等的统称。

（2）材质证明书：由钢材生产部门或销售单位委托有资质的质量检测部门出具的某批钢材质量的证明文件。

（3）零件：组成部件或构件的最小单元，如腹板、翼缘板、节点板、加劲肋等。

（4）部件：由若干零件组成的单元，如焊接H型钢、牛腿等。

（5）构件：由若干零件、部件组成的钢结构基本单元，如梁、柱、支撑等。

（6）抗滑移系数：高强度螺栓连接中，使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。

（7）预拼装：为检验构件是否满足安装质量要求而在安装前进行的拼装。

（8）放样：按照技术部门审核过的施工详图，以1：1的比例在样板台上划出实样，求出实长，根据实长制成样板。

（9）号料：以样板为依据，在原材料上划出实样，并打上各种加工记号。

12.1.2.2 符号采用国家通用符号12.1.3 基本规定12.1.3.1 钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。

12.1.3.2钢结构工程施工质量的验收，必须采用经计量检定、校准合格的计量器具。

12.1.3.3钢结构工程应按下列规定进行施工质量控制：（1）采用的原材料及成品应进行进场验收。

钢结构梁制作与安装施工工艺标准简介本文档旨在规范钢结构梁的制作和安装施工工艺，以确保工程质量和安全。

钢结构梁作为建筑结构的重要组成部分，对工程稳定性和承载能力起着关键作用。

制作工艺标准1. 材料选择：根据设计要求和质量标准选择适当的钢材，包括型钢、钢板等。

2. 钢材加工：进行切割、冲孔、焊接等加工工序，确保尺寸准确且符合设计要求。

3. 焊接工艺：采用合适的焊接方法和焊材，进行焊接工艺控制，确保焊缝质量和强度。

4. 表面处理：进行除锈、防腐等处理，保护梁的表面免受腐蚀和氧化。

5. 质量检验：对制作好的梁进行质量检验，包括尺寸检查、焊缝检查等。

安装施工工艺标准1. 施工准备：确保施工现场的安全和清洁，准备所需的起重设备和辅助工具。

2. 安装顺序：按照设计要求和施工图纸确定梁的安装顺序，确保结构稳定性。

3. 安装方法：采用合适的起吊方式、支撑和定位方法，确保梁的安装精确和稳固。

4. 焊接施工：根据需要进行现场焊接，控制焊接工艺参数和质量。

5. 考虑安全：在安装过程中注重安全，采用必要的防护措施和安全操作规范。

安全注意事项1. 严格遵守安全操作规程，确保施工人员的人身安全。

2. 检查和维护使用的起重设备，确保其工作安全可靠。

3. 工人应佩戴必要的安全防护用具，如安全帽、手套等。

4. 安装现场应有明确的警示标识和安全通道。

本文档提供了钢结构梁制作和安装施工工艺的基本标准，准确执行这些标准对于确保工程质量和安全至关重要。

具体操作中，应根据实际情况和专业知识进行合理调整和判断。

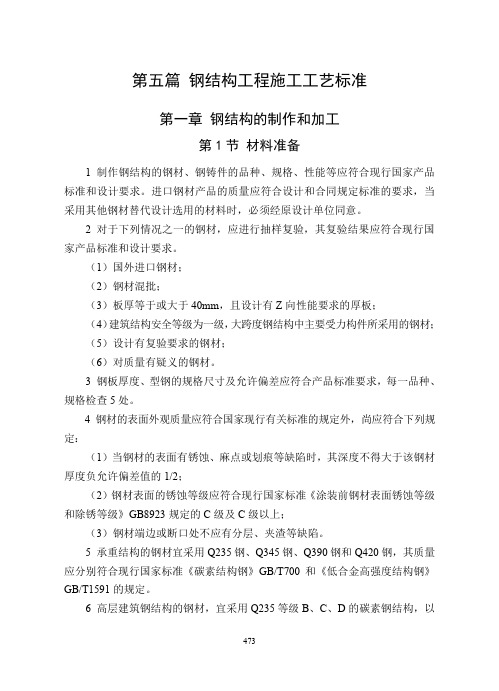

第五篇钢结构工程施工工艺标准第一章钢结构的制作和加工第1节材料准备1 制作钢结构的钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。

进口钢材产品的质量应符合设计和合同规定标准的要求，当采用其他钢材替代设计选用的材料时，必须经原设计单位同意。

2 对于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。

（1）国外进口钢材；（2）钢材混批；（3）板厚等于或大于40mm，且设计有Z向性能要求的厚板；（4）建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；（5）设计有复验要求的钢材；（6）对质量有疑义的钢材。

3 钢板厚度、型钢的规格尺寸及允许偏差应符合产品标准要求，每一品种、规格检查5处。

4 钢材的表面外观质量应符合国家现行有关标准的规定外，尚应符合下列规定：（1）当钢材的表面有锈蚀、麻点或划痕等缺陷时，其深度不得大于该钢材厚度负允许偏差值的1/2；（2）钢材表面的锈蚀等级应符合现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的C级及C级以上；（3）钢材端边或断口处不应有分层、夹渣等缺陷。

5 承重结构的钢材宜采用Q235钢、Q345钢、Q390钢和Q420钢，其质量应分别符合现行国家标准《碳素结构钢》GB/T700和《低合金高强度结构钢》GB/T1591的规定。

6 高层建筑钢结构的钢材，宜采用Q235等级B、C、D的碳素钢结构，以及Q345等级B、C、D、E的低合金高强度结构钢。

7 直接承受动力荷载或振动荷载且需要验算疲劳的结构，不应采用Q235沸腾钢。

8 承重结构的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。

焊接承重结构以及重要的非焊接承重结构的钢材还应具有冷弯试验的合格证。

对于需要验算疲劳的焊接结构的钢材，应具有常温冲击韧性的合格证。

9 当焊接承重结构为防止钢材的层状撕裂而采用Z向钢时，其材质应符合现行国家标准《厚度方向性能钢板》GB/T5313的规定。

钢结构制作及安装施工工艺及要求引言钢结构是一种由钢材组成的承重结构系统，广泛应用于建筑、桥梁、装配式建筑等领域。

钢结构具有高强度、轻量化、施工周期短等优点，因此在建筑领域受到越来越多的关注和应用。

本文将介绍钢结构制作及安装施工工艺及要求。

钢结构制作工艺及要求钢结构制作工艺是指将钢材通过一系列加工工艺，如切割、弯曲、焊接、钻孔等，制作成构件或构件组装的过程。

下面是钢结构制作的一般工艺及要求：1.材料准备：选用符合设计要求和国家标准的优质钢材，并进行验收检测，确保材料质量符合要求。

2.钢材切割：根据设计需求和规格要求，采用电焊割、气刨割、火焰切割等方法对钢材进行切割。

切割后应平整光洁，不应有明显的毛刺和切口变形。

3.钢材加工：将切割好的钢材通过冲孔、钻孔、剪切等工艺进行加工。

加工后的构件要符合设计要求，尺寸精确，孔位准确。

4.焊接：将加工好的构件通过焊接工艺进行组装。

焊接方法包括手工电弧焊、气体保护焊、埋弧焊等。

焊接点应牢固可靠，焊缝应均匀充实，无明显裂纹或气孔。

5.表面处理：对焊接后的构件进行除锈处理和防腐涂装，以保护钢材的表面免受腐蚀和氧化。

钢结构安装施工工艺及要求钢结构安装施工工艺是指根据设计图纸和施工方案，将制作好的钢构件进行组装和安装的过程。

下面是钢结构安装的一般工艺及要求：1.施工准备：对施工现场进行清理和平整，搭建安全保护设施，确保安全施工。

2.基础施工：根据设计要求，先进行钢结构的基础施工，包括基础打桩、基础浇筑等。

确保基础的牢固稳定。

3.起吊安装：采用吊车或起重机进行起吊安装。

在起吊前，要检查吊车和起重机的安全性能，确定起吊点和起吊方式。

起吊时要注意平稳，避免瞬间冲击。

4.构件连接：将起吊好的构件进行连接，常见的连接方法有螺栓连接、焊接连接、拉脚连接等。

连接要牢固可靠，连接点要符合设计要求。

5.焊接工艺：施工中的焊接工艺要符合相关规范，包括焊接材料的选择、焊缝形式、焊接参数等。

焊接点要进行非破坏性检测，确保焊接质量。

钢结构制作施工工艺标准概述(doc 22页)01、钢结构制作施工工艺标准适用范围：适用于建筑钢结构的加工制作工序，包括工艺流程的选择、放样、号料、切割、矫正、成型、边缘加工、管球加工、制孔、摩擦面加工、端部加工、构件的组装、圆管构件加工和钢构件预拼装。

一、材料要求11钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书，必须符合设计要求和现行国家产品标准的规定。

2进厂的原材料，除必须有生产厂的出厂质量证明书外，并应按设计要求和现行国家规范规定在甲方、监理的见证下，进行现场见证取样、送样、复验，其复验结果应符合现行国家产品标准和设计要求，做好检查记录。

并向甲方和监理提供检验报告。

3重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。

4材料代用应由制作单位事先提出附有材料证明书的申请书（技术核定单），向甲方和监理报审后，经设计单位确认后方可代用。

5在加工过程中，如发现原材料有缺陷，必须经检查人员、主管技术人员研究处理。

6严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

用于栓钉焊的栓钉，其表面不得有影响使用的裂纹、条痕、凹痕和毛刺等缺陷。

7焊接材料应集中管理，建立专用仓库，库内要干燥、通风良好。

8螺栓应在干燥通风的室内存放。

高强度螺栓的入库验收，应按国家现行标准《钢结构高强度螺栓连接的设计、施工及验收规程》JGJ82的要求进行，严禁使用锈蚀、沾污、受潮、碰伤和混批的高强度螺栓。

9涂料应符合设计要求，并存放在专门的仓库内，不得使用过期、变质、结(一)工艺流程：施工材料加工标准放样、切割矫正和边缘加制磨擦面(二) 操作工艺：1 放样、号料。

(1) 熟悉施工图，发现有疑问之处，应与有关技术部门联系解决。

(2) 准备好做样板、样杆的材料，一般可采用薄铁皮和小扁钢。

(3) 放样需要钢尺必须经过计量部门的检验校准，合格后方可使用。

(4) 号料前必须了解原材料的材质及规格，检查原材料的质量。

钢结构施工工艺标准方法
简介
本文档旨在提供钢结构施工的工艺标准方法，以确保施工过程
的安全性、高效性和质量。

工艺标准方法
1. 施工前准备
- 完成相关设计文件的审查和确认。

- 检查施工现场的平整度和清晰度，确保施工条件良好。

- 确定施工所需的材料、设备和人力资源。

2. 安装钢结构
- 按照设计文件的指导，安装钢柱、钢梁和钢板等主要结构件。

- 使用合适的起吊设备和安全措施，确保安全抓紧和准确安装。

- 对各个结构件进行质量检查，确保符合设计要求。

- 使用适当的连接和固定元件，将各个结构件牢固地连接在一起。

- 检查连接点的质量，确保连接牢固、无松动。

4. 防腐和防火处理
- 对钢结构进行表面清洁和防腐处理，以延长使用寿命和增强
耐久性。

- 如果需要，进行防火处理，确保钢结构在火灾情况下能够保
持一定的承载能力。

5. 焊接和热处理
- 根据设计要求，进行结构件的焊接，并进行必要的焊缝检测。

- 如果需要，进行热处理，以改善材料的力学性能和耐久性。

6. 检验和验收
- 进行工程质量检验，包括尺寸、强度和外观等方面的检查。

- 进行相关试验，如非破坏性检测、载荷测试等。

- 完成施工记录和验收报告，以便后续使用和维护。

结论
钢结构施工工艺标准方法的遵守对于施工质量和安全性至关重要。

本文提供了一系列步骤和注意事项，以指导施工过程的顺利进行。

钢结构施工工艺标准
钢结构施工工艺标准是指在钢结构施工过程中，所需遵循的一系列技术规范和
标准，旨在确保钢结构施工的安全、质量和效率。

钢结构作为一种重要的建筑结构形式，广泛应用于工业厂房、商业建筑、桥梁等领域，因此，钢结构施工工艺标准的制定和执行对于保障工程质量和安全至关重要。

首先，钢结构施工工艺标准要求在施工前进行严格的工程准备工作。

这包括对
施工现场的勘察和测量，确保施工现场的平整度和承载能力符合要求；对施工材料的检查和验收，确保材料的质量和规格符合设计要求；以及对施工人员的技术培训和安全教育，确保施工人员具备必要的技能和安全意识。

其次，钢结构施工工艺标准要求在施工过程中严格控制施工质量。

这包括对焊
接工艺的控制，确保焊接接头的质量和牢固度；对构件安装的控制，确保构件的位置和间距符合设计要求；对防腐处理的控制，确保钢结构具有良好的防腐性能。

另外，钢结构施工工艺标准要求在施工现场严格执行安全规范。

这包括对施工
现场的安全防护措施，确保施工现场的安全性；对施工人员的安全操作规程，确保施工人员的人身安全；对施工设备的安全使用，确保施工设备的正常运行和安全性。

最后，钢结构施工工艺标准要求在施工结束后进行严格的验收和整改工作。

这
包括对施工质量的全面检查和验收，确保施工质量符合设计要求；对施工过程中存在的问题和隐患进行整改，确保施工安全和质量。

综上所述，钢结构施工工艺标准是保障钢结构施工安全、质量和效率的重要保障，其严格执行对于推动钢结构产业的发展和提升建筑工程质量具有重要意义。

只有严格遵循钢结构施工工艺标准，才能确保钢结构施工的安全可靠、质量优良。

中建总公司施工工艺标准钢结构施工工艺标准编制单位：中建二局深圳阳光金属构件公司钢结构制作施工工艺标准第一节一般要求1、高层建筑钢结构的制作单位，应根据已批准的技术设计文件编制施工详图。

施工详图应由原设计工程师批准，或由合同文件规定的监理工程师批准。

当需要修改时，制作单位应向原设计单位申报，经同意和签署文件后修改方可生效。

2、钢结构制作前，应根据设计文件、施工详图的要求以及制作厂的条件，编制制作工艺。

制作工艺书应包括：施工中所依据的标准，制作厂的质量保证体系，产品的质量保证和为保证产品达到规定的要求而制订的措施，生产场地的布置、采用的加工、焊接设备和工艺装备，焊工和检查人员的资质证明，各类检查项目表格和生产进度计划表等。

制作书应作为技术文件经发包单位代表或监理工程师批准。

3、钢结构制作单位应在必要时对构造复杂的构件进行工艺性实验。

4、高层建筑钢结构的制作、安装、验收及土建施工用的量具，应按同一标准进行鉴定，并应具有相同的精度等级。

5、连接复杂的构件，应根据合同要求在制作单位进行预拼装。

第二节材料1、高层建筑钢结构采用的材料，应符合设计文件的要求，并具有质量证明书，其质量应符合现行国家标准《碳素结构钢》（GB700）、《低合金高强度结构钢（GB/T 1591），以及本标准第二章的规定。

钢结构施工工艺标准2、高层建筑钢结构采用的各种焊接材料、高强度螺栓、普通螺栓和涂料，应符合设计文件的要求，并应具有质量证明书；其质量应分别符合现行国家标准《碳钢焊条》（GB5117）、《低合金钢焊条》（GB5118）、《熔化焊用钢丝》（GB/T 14957）、《气体保护焊用钢丝》（GB/T 14958）、《钢结构高强度六角头螺栓、大六角头螺栓、垫圈与技术条件》（GB/T 1228~1231）、《钢结构扭剪型高强度螺栓连接幅》（GB 3632~3633）等，并应符合下列要求：（1）、严禁使用药皮脱落或焊芯生锈的焊条、收潮结块或已熔烧过的焊剂以及生锈的焊丝。
