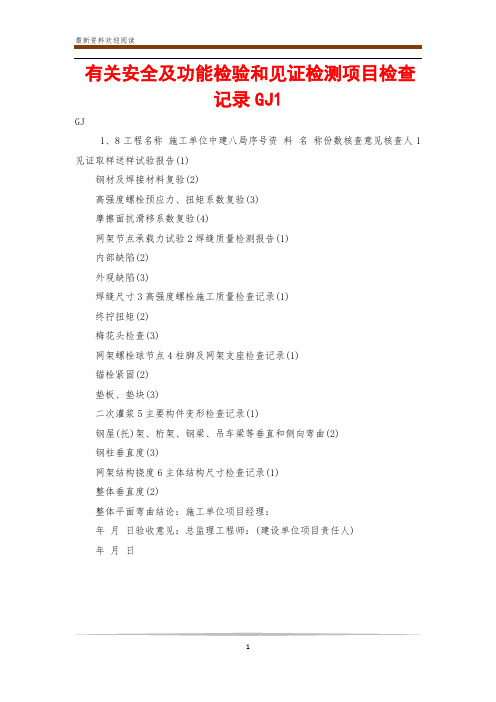

有关安全及功能检验和见证检测项目检查
记录GJ1
GJ
1、8工程名称施工单位中建八局序号资料名称份数核查意见核查人1见证取样送样试验报告(1)
钢材及焊接材料复验(2)
高强度螺栓预应力、扭矩系数复验(3)
摩擦面抗滑移系数复验(4)
网架节点承载力试验2焊缝质量检测报告(1)
内部缺陷(2)
外观缺陷(3)
焊缝尺寸3高强度螺栓施工质量检查记录(1)
终拧扭矩(2)
梅花头检查(3)
网架螺栓球节点4柱脚及网架支座检查记录(1)
锚栓紧固(2)
垫板、垫块(3)
二次灌浆5主要构件变形检查记录(1)
钢屋(托)架、桁架、钢梁、吊车梁等垂直和侧向弯曲(2)
钢柱垂直度(3)
网架结构挠度6主体结构尺寸检查记录(1)
整体垂直度(2)
整体平面弯曲结论：施工单位项目经理：
年月日验收意见：总监理工程师：(建设单位项目责任人)
年月日
1。
钢结构检测主要内容
钢结构工程检测包括钢结构和特种设备的原材料、焊材、焊接件、紧固件、焊缝、螺栓球节点、涂料等材料和工程的全部规定的试验检测内容。
主体结构工程检测，取样检测、钢材化学成分分析、涂料检测、建筑工程材料、防水材料检测等、节能检测等成套检测技术。
钢结构检测需要做的项目有：
1、无损检测：超声检测、射线检测、磁粉检测、渗透检验。
2、性能检测：钢材力学检测、紧固件力学检测。
3、金相分析：显微组织分析、显微硬度测试等。
4、化学成分：对钢结构所使用的钢材进行化学成分分析。
5、涂料检测：对钢结构表面涂装所用的涂料进行检测。
6、应力测试：对钢结构安装以及卸载过程中关键部位的应力变化进行测试与监控。
钢结构分部（子分部）工程有关安全及功能的检验和见证检测项目一、见证取样送样试验1、钢材及焊接材料复验（1）抽检数量及检验方法第4．2．2条：对于属于下列情况之一的钢材，应进行抽样复验，其复验结果应符合现行国家产品标准和设计要求。
1、国外进口钢材；2、钢材混批；3、板厚等于或大于40mm，且设计有Z向性能要求的厚板；4、建筑结构安全等级为一级，大跨度钢结构中主要受力构件所采用的钢材；5、设计有复验要求的钢材；6、对质量有疑义的钢材。
检查数量：全数检查。
检验方法：检查复验报告。
第4．3．2条：重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查复验报告。
（2）合格质量标准符合设计要求和国家有关产品标准的规定。
2、高强度螺栓预拉力、扭矩系数复验（1）抽检数量及检验方法第4．4．2条：高强度大六角头螺栓连接副应按本规范附录B的规定检验其扭矩系数，其检验结果应符合本规范附录B的规定。
检查数量：见本规范附录B。
检验方法：检查复验报告。
第4．4．3条：扭剪型高强度螺栓连接副应按本规范附录B的规定检验预拉力，其检验结果应符合本规范附录B的规定。
检查数量：见本规范附录B。
检验方法：检查复验报告。
（2）合格质量标准符合设计要求和国家有关产品标准的规定。
3、摩擦面抗滑移系数复验（1）抽检数量及检验方法第6．3．3条：钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。
检查数量：见本规范附录B。
检验方法：检查摩擦面抗滑移系数试验报告和复验报告。
（2）合格质量标准符合设计要求和国家有关产品标准的规定。
4、网架节点承载力试验（1）抽检数量及检验方法第12．3．3条：对建筑结构安全等级为一级，跨度40m及以上的公共建筑钢网架结构，且设计有要求时，应按下列项目进行节点承载力试验，其结果应符合以下规定：1、焊接球节点应按设计指定规格的球及其匹配的钢管焊接成试件，进行轴心拉、压承载力试验，其试验破坏荷载值大于或等于1.6倍设计承载力为合格。
钢结构检测项目钢结构作为一种广泛应用于建筑、桥梁、工业设施等领域的重要结构形式，其安全性和可靠性至关重要。
为了确保钢结构在使用过程中的性能和质量，需要进行一系列的检测项目。
钢结构检测的首要任务是材料检测。
钢材的质量直接影响到钢结构的整体性能。
检测钢材的化学成分可以确定其是否符合相关标准和设计要求。
通过光谱分析等方法，能够检测出碳、硅、锰、磷、硫等元素的含量。
同时，钢材的力学性能也是检测的重点，包括抗拉强度、屈服强度、伸长率等。
这些性能指标能够反映钢材的承载能力和变形能力。
外观检测是钢结构检测中较为直观的一项。
检查钢结构的表面是否存在裂缝、锈蚀、变形等缺陷。
裂缝是钢结构中较为常见且危险的缺陷之一，需要仔细观察其长度、宽度、走向和分布情况。
锈蚀会削弱钢材的截面，降低结构的承载能力，因此要评估锈蚀的程度和范围。
变形则可能影响结构的几何形状和受力性能。
尺寸检测对于钢结构也十分关键。
测量钢结构的构件尺寸，如长度、宽度、厚度、管径等，以验证其是否与设计图纸相符。
尺寸偏差过大可能导致结构受力不均，影响整体稳定性。
连接节点的检测不容忽视。
焊缝是钢结构中常见的连接方式，焊缝质量直接关系到结构的整体性和安全性。
要检测焊缝的外观质量，查看是否有咬边、气孔、夹渣等缺陷。
同时，采用无损检测方法，如超声波检测、射线检测等，对焊缝内部的质量进行评估，检测是否存在未焊透、裂纹等隐藏缺陷。
高强螺栓连接也是常见的节点连接方式，需要检测螺栓的预紧力是否符合要求，以及螺栓的连接是否牢固。
钢结构的涂层质量检测也具有重要意义。
涂层不仅起到防腐的作用，还能对钢材起到一定的保护作用。
检测涂层的厚度是否符合设计要求，以及涂层的附着力和完整性。
涂层厚度不足或存在剥落、起泡等问题，都会影响涂层的防护效果。
此外，钢结构的整体变形检测也是必不可少的。
通过测量结构的垂直度、水平度、挠度等参数，判断结构是否发生了过大的变形。
过大的变形可能表明结构存在超载、基础不均匀沉降等问题。
钢结构工程中主要的检测内容有：构件尺寸及平整度的检测；构件表面缺陷的检测；连接(焊接、螺栓连接)的检测；钢材锈蚀检测；防火涂层厚度检测。
如果钢材无出厂合格证明，或对其质量有怀疑，则应增加钢材的力学性能试验，必要时再检测其化学成分。
关键词：检测钢结构工程钢结构中所用的构件一般是由钢厂批量生产，并需有合格证明，因此材料的强度及化学成分是有良好保证的。
工程检测的重点在于安装、拼接过程中产生的质量问题。
一、钢结构工程中主要的检测内容有：构件尺寸及平整度的检测；构件表面缺陷的检测；连接(焊接、螺栓连接)的检测；钢材锈蚀检测；防火涂层厚度检测。
如果钢材无出厂合格证明，或对其质量有怀疑，则应增加钢材的力学性能试验，必要时再检测其化学成分。
二、钢结构各检测规范的应用范围知识三、构件尺寸及平整度的检测每个尺寸在构件的3个部位量测，取3处的平均值作为该尺寸的代表值。
钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差；偏差的允许值应符合其产品标准的要求。
梁和桁架构件的变形有平面内的垂直变形和平面外的侧向变形，因此要检测两个方向的平直度。
柱的变形主要有柱身倾斜与挠曲。
检查时可先目测，发现有异常情况或疑点时,对梁、桁架可在构件支点间拉紧一根铁丝或细线，然后测量各点的垂度与偏差；对柱的倾斜可用经纬仪或铅垂测量。
柱挠曲可在构件支点间拉紧一根铁丝或细线测量四、构件表面缺陷的检测——磁粉探伤1、磁粉探伤的基本原理外加磁场对工件(只能是铁磁性材料)进行磁化，被磁化后的工件上若不存在缺陷，则它各部位的磁特性基本一致，而存在裂纹、气孔或非金属物夹渣等缺陷时，由于它们会在工件上造成气隙或不导磁的间隙，使缺陷部位的磁阻大大增加，工件内磁力线的正常传播遭到阻隔，根据磁连续性原理，这时磁化场的磁力线就被迫改变路径而逸出工件，并在工件表面形成漏磁场。
2、漏磁场的强度主要取决磁化场的强度和缺陷对于磁化场垂直截面的影响程度。
利用磁粉就可以将漏磁场给予显示或测量出来，从而分析判断出缺陷的存在与否及其位置和大小。
工程检测的重点在于安装、拼接过程中产生的质量问题。
钢结构工程中主要的检测内容有：构件尺寸及平整度的检测；构件表面缺陷的检测；连接(焊接、螺栓连接)的检测；钢材锈蚀检测；防火涂层厚度检测。
如果钢材无出厂合格证明，或者对其质量有怀疑，则应增加钢材的力学性能试验，必要时再检测其化学成份。
二、钢结构各检测规范的应用范围知识三、构件尺寸及平整度的检测每一个尺寸在构件的3 个部位量测，取3 处的平均值作为该尺寸的代表值。
钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差；偏差的允许值应符合其产品标准的要求。
梁和桁架构件的变形有平面内的垂直变形和平面外的侧向变形，因此要检测两个方向的平直度。
柱的变形主要有柱身倾斜与挠曲。
检查时可先目测，发现有异常情况或者疑点时,对梁、桁架可在构件支点间拉紧一根铁丝或者细线，然后测量各点的垂度与偏差；对柱的倾斜可用经纬仪或者铅垂测量。
柱挠曲可在构件支点间拉紧一根铁丝或者细线测量。
四、构件表面缺陷的检测——磁粉探伤1、磁粉探伤的基本原理外加磁场对工件(只能是铁磁性材料)进行磁化，被磁化后的工件上若不存在缺陷，则它各部位的磁特性基本一致，而存在裂纹、气孔或者非金属物夹渣等缺陷时，由于它们会在工件上造成气隙或者不导磁的间隙，使缺陷部位的磁阻大大增加，工件内磁力线的正常传播遭到阻隔，根据磁连续性原理，这时磁化场的磁力线就被迫改变路径而逸出工件，并在工件表面形成漏磁场。
2、漏磁场的强度主要取决磁化场的强度和缺陷对于磁化场垂直截面的影响程度。
利用磁粉就可以将漏磁场赋予显示或者测量出来，从而分析判断出缺陷的存在与否及其位置和大小。
将铁磁性材料的粉未撒在工件上，在有漏磁场的位置磁粉就被吸附，从而形成显示缺陷形状的磁痕，能比较直观地检出缺陷。
这种方法是应用最早、最广的一种无损检测方法。
磁粉普通用工业纯铁或者氧化铁制作，通常用四氧化三铁(Fe3O4)制成细微颗粒的粉末作为磁粉。
磁粉可分为荧光磁粉和非荧光磁粉两大类，荧光磁粉是在普通磁粉的颗粒外表面涂上了一层荧光物质，使它在紫外线的照射下能发出荧光，主要的作用是提高了对照度，便于观察。
钢结构安全检查要点
钢结构安全检查的要点主要包括以下几个方面：
1. 结构材料的质量检查：包括钢材的质量证明、钢材规格和强度是否符合设计要求、钢材的腐蚀情况等。
2. 焊接质量的检查：包括焊缝的尺寸、外观质量、焊接材料的质量等。
3. 抗震性能的检查：包括钢结构的地震设计参数是否符合要求，抗震构造是否符合规范要求等。
4. 承载性能的检查：包括结构的承载力是否满足设计要求，各部件之间的连接是否牢固等。
5. 消防安全性能的检查：包括钢结构的防火性能是否符合规范要求，是否设置了逃生通道、消防设施等。
6. 使用安全性能的检查：包括楼梯、走廊、平台等的防滑性能，防护装置的设置是否合理等。
7. 监测设施的检查：包括结构的应变、位移等监测设施是否完好，是否存在异常情况等。
8. 检查报告和档案的整理：将检查结果进行记录和整理，包括结构的缺陷、问题以及处理意见等。
通过对这些要点的全面检查，可以确保钢结构的安全可靠性，防止事故发生。
