氦离子色谱仪在四氟化碳分析中的应用

氦离子气相色谱仪工作原理概述说明以及解释1. 引言1.1 概述氦离子气相色谱仪是一种常用于分析和检测物质成分的科学仪器。

它利用氦离子作为运载气体，通过对样品中化合物的分离和检测实现了高效、准确的分析。

在过去几十年里，随着科学技术的发展和应用领域的扩大，氦离子气相色谱仪已经成为许多领域中不可或缺的工具。

1.2 文章结构本文将从三个方面对氦离子气相色谱仪的工作原理进行介绍和解释。

首先，我们将介绍该仪器的基本原理，包括离子源区域和色谱柱区域的功能和作用。

其次，我们将详细讨论气相色谱仪的运行机制，包括样品进样及蒸发系统、柱温控制与色谱分离机理以及检测器原理与信号处理方式。

最后，我们将通过实际应用案例来展示该仪器在化学分析、生物医药和环境监测领域中的广泛应用。

1.3 目的本文旨在全面介绍氦离子气相色谱仪的工作原理和应用。

通过深入解析其具体运行机制和实际应用案例，读者将能够更好地理解这一仪器，并在相关领域中正确合理地使用和应用。

此外，本文还将展望未来气相色谱仪发展的趋势，为相关科研工作者提供参考和借鉴。

2. 氦离子气相色谱仪工作原理2.1 简介在气相色谱中，氦离子气相色谱仪是一种常用的分离和分析技术。

其工作原理基于样品中化合物分子在高温下蒸发，然后在柱内依靠氦离子的力驱动通过固定相分离，并通过检测器进行信号检测和处理。

2.2 离子源区域在氦离子气相色谱仪中，离子源是其中一个重要的组成部分。

它通常由以下几个部分组成：进样系统、加热系统、蒸发系统和电流系统。

进样系统负责将待测样品输入到仪器中。

样品通常以液体或固体形式存在，并通过进样口引入到装有螺旋加热丝的进样管道中。

加热系统通过对进样管道施加电流来提高其温度，从而使样品快速蒸发。

这种加热方式能够将大部分化合物转化为气态，并为后续步骤提供了条件。

蒸发系统是利用高温将待测样品转化为蒸汽或气溶胶的过程。

在加热过程中，样品分子获得足够的能量，从而从液态或固态转变为气相。

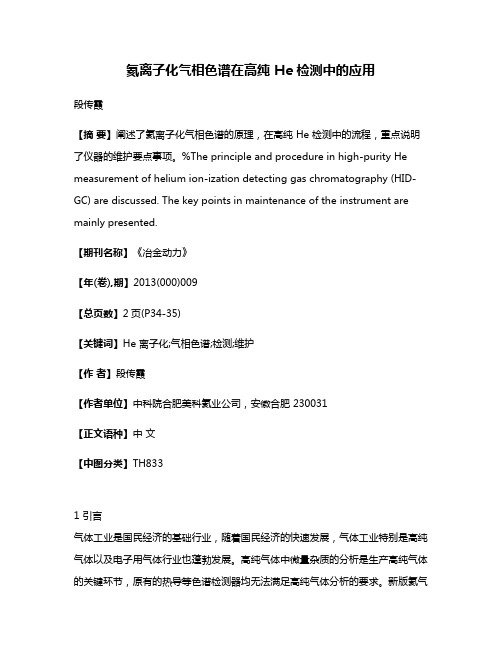

氦离子化气相色谱在高纯 He 检测中的应用段传霞【摘要】阐述了氦离子化气相色谱的原理，在高纯 He 检测中的流程，重点说明了仪器的维护要点事项。

%The principle and procedure in high-purity He measurement of helium ion-ization detecting gas chromatography (HID-GC) are discussed. The key points in maintenance of the instrument are mainly presented.【期刊名称】《冶金动力》【年(卷),期】2013(000)009【总页数】2页(P34-35)【关键词】He 离子化;气相色谱;检测;维护【作者】段传霞【作者单位】中科院合肥美科氦业公司，安徽合肥 230031【正文语种】中文【中图分类】TH8331 引言气体工业是国民经济的基础行业，随着国民经济的快速发展，气体工业特别是高纯气体以及电子用气体行业也蓬勃发展。

高纯气体中微量杂质的分析是生产高纯气体的关键环节，原有的热导等色谱检测器均无法满足高纯气体分析的要求。

新版氦气国家标准《G B/T4844—2011纯氦、高纯氦和超纯氦》也规定了氦离子化气相色谱法为发生质量纠纷时的最终仲裁方法。

所以氦离子化气相色谱将逐渐成为高纯氦气检测的主力军。

那么，作为一个高纯氦生产企业，在实际的高纯氦检测中应使用好氦离子化色谱。

2 氦离子化气相色谱的原理2.1 色谱原理氦离子化气相色谱采用的是氦离子化检测器。

氦离子化检测器是一种灵敏度极高的通用型检测器，对几乎所有无机和有机化合物均有很高的响应，特别适合高纯气体的分析，是唯一能够检测至n g/g(p p b)级的检测器。

氦离子化检测器（P D H I D）是利用氦中稳定的、低功率脉冲放电作电离源，使被测组份电离产生信号。

检测器分为放电室和电离室，在放电室内的放电电极上施以适当的脉冲电压，电极之间产生放电，从而获得一束高能紫外光；另外电极放电将高纯氦气中的H e激发至亚稳态H e*。

PDHID氦离子化气相色谱仪在环境监测、食品安全领域的作用PDHID氦离子化气相色谱仪是一种高灵敏度、高选择性分析空气中微量有机物的仪器。

采用双探测器技术，即PD （PhotoionizationDetector）与HID（HeliumIonizationDetector）两种检测器相结合。

PD检测器以紫外光为能量源，将样品中的有机物分子电离成正离子，然后通过电场加速器传递至离子收集极上形成一个电流信号，从而实现对有机物的定量分析；而HID检测器则利用氦原子激发样品中的有机物分子产生碎片离子，然后再次通过电场加速器传递至离子收集极上形成电流信号，从而实现对有机物的定性分析。

PDHID氦离子化气相色谱仪主要由进样口、载气系统、色谱柱、双探测器、数据处理系统等部分组成：1.进样口：负责将样品注入色谱柱中。

2.载气系统：负责将纯度高的惰性气体（如氦气）作为载气，并通过调节流量、压力等参数，控制样品在色谱柱中的运动速度和分离效果。

3.色谱柱：负责将样品中的有机物分子按照一定的时间序列分离出来，从而实现化合物的分析和定量。

4.双探测器：采用双探测器技术，即PD检测器与HID检测器。

PD 检测器采用紫外光激发样品中的有机物分子电离成正离子，然后通过电场加速器传递至离子收集极上形成一个电流信号，从而实现对有机物的定量分析；HID检测器则利用氦原子激发样品中的有机物分子产生碎片离子，然后再次通过电场加速器传递至离子收集极上形成电流信号，从而实现对有机物的定性分析。

5.数据处理系统：负责采集双探测器输出的电流信号，并进行信号处理、统计分析和结果输出等。

PDHID氦离子化气相色谱仪广泛应用于环境监测、食品安全等领域。

具体应用包括：1.空气质量监测：可以准确地检测空气中的有机物污染物，如甲苯、二甲苯、苯、乙酸乙酯等。

2.食品安全检测：可以检测食品中的残留农药、有害物质和添加剂等，并通过定量分析实现对食品安全的保障。

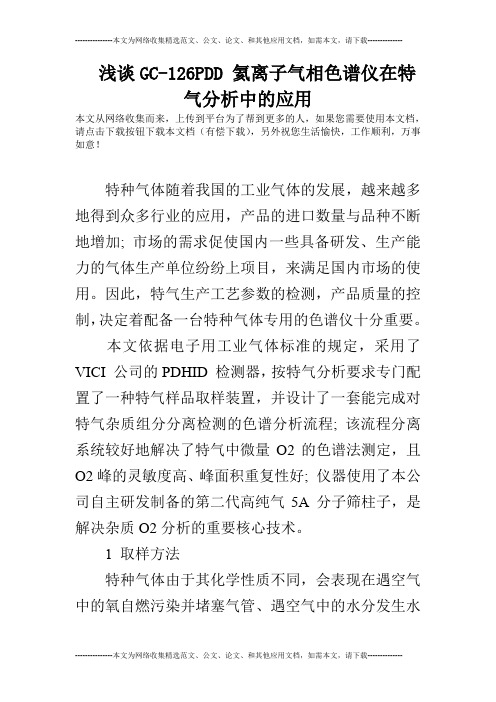

浅谈GC-126PDD 氦离子气相色谱仪在特气分析中的应用本文从网络收集而来，上传到平台为了帮到更多的人，如果您需要使用本文档，请点击下载按钮下载本文档（有偿下载），另外祝您生活愉快，工作顺利，万事如意！特种气体随着我国的工业气体的发展，越来越多地得到众多行业的应用，产品的进口数量与品种不断地增加; 市场的需求促使国内一些具备研发、生产能力的气体生产单位纷纷上项目，来满足国内市场的使用。

因此，特气生产工艺参数的检测，产品质量的控制，决定着配备一台特种气体专用的色谱仪十分重要。

本文依据电子用工业气体标准的规定，采用了VICI 公司的PDHID 检测器，按特气分析要求专门配置了一种特气样品取样装置，并设计了一套能完成对特气杂质组分分离检测的色谱分析流程; 该流程分离系统较好地解决了特气中微量O2的色谱法测定，且O2峰的灵敏度高、峰面积重复性好; 仪器使用了本公司自主研发制备的第二代高纯气5A 分子筛柱子，是解决杂质O2分析的重要核心技术。

1 取样方法特种气体由于其化学性质不同，会表现在遇空气中的氧自燃污染并堵塞气管、遇空气中的水分发生水解生成HF 等腐蚀管路; 部分特气具有较强的毒性，在样品阀门与色谱计量针阀连接处容易泄漏或者有残留扩散到环境中危害人身安全。

因此，需要正确取样来保证样品的真实可靠，防止样品被氧化或水解; 同时要确保样品能在一个全封闭的惰性保护气( He) 氛围气管中置换与吹扫。

1. 1 气路工艺流程图本仪器配置了一套专用于特种气体取样的装置。

1. 2 取样气路的置换与吹扫作用原理1. 用惰性气体( He) 反复多次对气路增压、卸压来置换出气路中的空气;2. 同样用样品多次对气路增压、卸压来置换出气路中的惰性气体;3. 等样品分析完成后，再用第一次的方法置换走气路中的样品。

4. 为确保高纯气体分析的气路纯净，可封闭取样计量针阀样品接口处，让气路用保护气以低流量吹扫之。

1. 3 取样系统的气密性试验用He 避开取样系统直接进样分析置换用的惰性气体( He) ，考查杂质O2、N2的峰高值与气体供应商产品质量数据相同; 再将取样装置的气路串联切换到分析的气路中来，用第一次的方法置换出管路的空气，再次分析置换用的惰性气体( He) ，杂质O2、N2的峰高值没有增加，表明气路中的气密性完全符合高纯气分析的要求。

氦气在色谱中的作用
氦气在色谱中起着重要作用。

色谱是一种分离和分析化合物的
方法，氦气通常被用作色谱载气。

气相色谱（Gas Chromatography，GC）是一种常见的色谱技术，它使用气体作为载气来分离和分析样
品中的化合物。

首先，氦气在色谱中的作用是作为载气来推动样品中的化合物
通过色谱柱。

色谱柱是色谱分离的关键部分，氦气的流动作用可以
帮助将化合物分离开来。

由于氦气具有较低的分子量和惰性，它不
会与样品中的化合物发生化学反应，这有利于保持样品的纯度和分
离效果。

其次，氦气的化学惰性也使得它成为理想的色谱载气。

在气相
色谱中，载气需要具有足够的惰性，以保持色谱柱和样品中化合物
的稳定性，同时又能够提供足够的推动力来进行有效的分离。

氦气
的这些特性使得它成为一种理想的色谱载气。

此外，氦气还具有良好的扩散性能，这意味着它能够快速均匀
地扩散，有助于提高色谱分离的效率和准确性。

氦气的扩散性能也
有助于减小色谱峰的展宽，使得色谱分离的结果更加准确。

总的来说，氦气在色谱中的作用主要体现在其作为载气的特性上，包括推动样品通过色谱柱、化学惰性和良好的扩散性能等，这些特性使得氦气成为一种常用且有效的色谱载气，为色谱分离和分析提供了重要的支持。

脉冲放电氦离子化气相色谱仪在高纯氦、高纯氮、高纯氩分析
中的应用
赵家有
【期刊名称】《低温与特气》
【年(卷),期】2024(42)1
【摘要】脉冲放电氦离子化检测器是一种灵敏度极高的通用型检测器,对几乎所有无机和有机化合物均有很高的响应,它是一种能够检测至ng/g(10-9)级的检测器。

脉冲放电氦离子化气相色谱仪特别适用于高纯氦、高纯氮、高纯氩的痕量杂质分析。

通过确定色谱的最佳工作参数和切阀时间可以有效提高分析高纯氦、高纯氮、高纯氩杂质的检测效率和准确度,适用于工业连续性检验。

【总页数】6页(P41-46)
【作者】赵家有
【作者单位】中昊光明化工研究设计院有限公司
【正文语种】中文
【中图分类】TQ117;O657.7
【相关文献】
1.用氦离子化(DID)气相色谱仪分析高纯四氟化碳
2.氦离子化气相色谱在高纯 He
检测中的应用3.氦离子化检测器与氧化锆、火焰离子、氩离子化检测器在高纯气
体检测中的性能比较4.脉冲放电氦离子化检测器在高纯三氟化氮气体分析中的应
用
因版权原因，仅展示原文概要，查看原文内容请购买。

氦离子色谱
氦离子色谱是一种分离和分析分子的技术，可以用来测量环境样
品中微量元素和有机分子的比例。

它是一种新型的化学技术，使用氦
离子来推动样品中的物质，并使用电压来控制物质的运动和分离。

在
氦离子色谱这种技术中，使用了氦离子导电柱，用于分离不同的有机
和无机成分。

另外，设备中还使用了检测器，用来检测从氦离子柱中
分离出的有机分子和元素。

氦离子色谱分析是一种快速准确的技术，可以分析环境样品中的
各种有机分子和元素。

它可以检测污染物挥发性有机化合物、酸性污
染物、重金属等。

它的分析结果敏感精确，适用范围广，分离能力强，可以适应不断发展的新技术，分析成本低，效率高。

此外，它还可以
用于药物分析、食品检测等领域，开展精确的分析工作。

氦离子色谱的重要性在于它可以用来快速准确地测量环境样品中
的微量元素和有机分子的比例，可以帮助我们更准确地评估环境污染
程度，从而改善环境污染和保护环境。

因此，氦离子色谱技术有助于
维护我们的环境和改善我们的生活状况，可以被视为环境监测和保护
中不可或缺的一部分。
