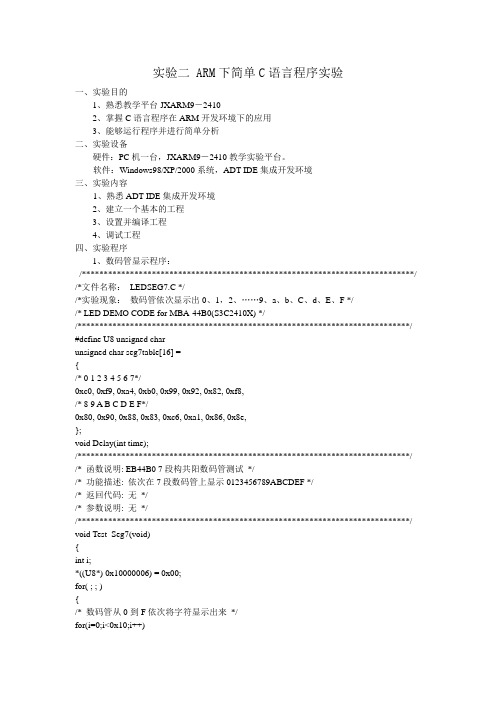

实验二ARM下简单C语言程序实验一、实验目的1、熟悉教学平台JXARM9－24102、掌握C语言程序在ARM开发环境下的应用3、能够运行程序并进行简单分析二、实验设备硬件：PC机一台，JXARM9－2410教学实验平台。

软件：Windows98/XP/2000系统，ADT IDE集成开发环境三、实验内容1、熟悉ADT IDE集成开发环境2、建立一个基本的工程3、设置并编译工程4、调试工程四、实验程序1、数码管显示程序：/****************************************************************************/ /*文件名称：LEDSEG7.C *//*实验现象：数码管依次显示出0、1，2、……9、a、b、C、d、E、F *//* LED DEMO CODE for MBA-44B0(S3C2410X) *//****************************************************************************/ #define U8 unsigned charunsigned char seg7table[16] ={/* 0 1 2 3 4 5 6 7*/0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8,/* 8 9 A B C D E F*/0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e,};void Delay(int time);/****************************************************************************/ /* 函数说明: EB44B0 7段构共阳数码管测试*//* 功能描述: 依次在7段数码管上显示0123456789ABCDEF *//* 返回代码: 无*//* 参数说明: 无*//****************************************************************************/ void Test_Seg7(void){int i;*((U8*) 0x10000006) = 0x00;for( ; ; ){/* 数码管从0到F依次将字符显示出来*/for(i=0;i<0x10;i++){/* 查表并输出数据*/*((U8*) 0x10000004) = seg7table[i];Delay (1000);}/* 数码管从F到0依次将字符显示出来*/for(i=0xf;i>=0x0;i--){/* 查表并输出数据*/*((U8*) 0x10000004) = seg7table[i];Delay (1000);}}}/****************************************************************************//* Function name : 循环延时子程序*//* Description : 循环'time' 次*//* Return type ：void *//* Argument : 循环延时计数器*//****************************************************************************/ void Delay(int time){int i;int delayLoopCount=1000;for(;time>0;time--)for(i=0;i<delayLoopCount;i++);}这段代码所实现的功能:是依次在7段数码管上显示0123456789ABCDEF。

实验二 C语言程序设计与调试实验一、实验目的学会在ADT IDE集成开发环境下，编写、编译和调试C语言程序。

二、实验设备及工具1 Microsoft Windows98,Windows NT,Windows 2000,Windows XP。

2 486以上CPU，建议采用Pentium II及更高的处理器。

3 64M以上内存，建议采用128M以上。

4 200M空间的可用硬盘空间。

5 CD-ROM驱动器。

6 并行打印机端口。

三、实验内容1、检查实验箱配件是否齐全，包括主板，核心板和LCD等。

2、检查JP5设置，确保跳线帽设置正确。

3、连接调试器，然后接通电源，包括JXARM9-2410-3的电源以及ADT1000的电源。

四、实验步骤及结果1、建立工程：打开ADT1000，点击“File->New菜单”，弹出New对话框，如下图所示，选择Project页，在Project页中选择调试设备，选择ARM9LPT，在工程名和位置中输入如下图所示，可以修改该目录，但注意目录和工程名中不要包含空格。

在工程类型中选择EXEC。

2、新建一个文件并保存为d:\leddemo\leddemo.c，并编辑该文件，添加如下所示代码：/*******************************************************************/ /*文件名称： LEDSEG7.C *//*实验现象：数码管依次显示出0、1，2、……9、a、b、C、d、E、F *//* LED DEMO CODE for MBA-44B0(S3C2410X) *//*******************************************************************/ #define U8 unsigned charunsigned char seg7table[16] ={ /* 0 1 2 3 4 5 6 7*/0xc0, 0xf9, 0xa4, 0xb0, 0x99, 0x92, 0x82, 0xf8,/* 8 9 A B C D E F*/0x80, 0x90, 0x88, 0x83, 0xc6, 0xa1, 0x86, 0x8e,};void Delay(int time);/*******************************************************************/ /* 函数说明: EB44B0 7段构共阳数码管测试 *//* 功能描述: 依次在7段数码管上显示ABCDEF *//* 返回代码: 无 *//* 参数说明: 无 *//*******************************************************************/ void Test_Seg7(void){ int i;*((U8*) 0x) = 0x00;for( ; ; ){ /* 数码管从0到F依次将字符显示出来 */for(i=0;i<0x10;i++){ /* 查表并输出数据 */*((U8*) 0x) = seg7table[i];Delay (1000);}/* 数码管从F到0依次将字符显示出来 */for(i=0xf;i>=0x0;i--){ /* 查表并输出数据 */*((U8*) 0x) = seg7table[i];Delay (1000); } } }/*******************************************************************/ /* Function name : 循环延时子程序 *//* Description : 循环 'time' 次 *//* Return type ：void *//* Argument : 循环延时计数器 *//*******************************************************************/ void Delay(int time){ int i;int delayLoopCount=1000;for(;time>0;time--)for(i=0;i<delayLoopCount;i++); }3、将leddemo.c文件加入到工程中，如下图所示：弹出文件选择对话框，选择d:\leddemo\leddemo.c文件，并点击打开4、新建一个文件并保存为d:\leddemo\ldscript，并编辑该文件，按照如下进行编辑：SECTIONS{. = 0x;.text : { *(.text) }.data : { *(.data) }.rodata : { *(.rodata) }.bss : { *(.bss) }__EH_FRAME_BEGIN__ = .;__EH_FRAME_END__ = .;PROVIDE (__stack = .);.debug_info 0 : { *(.debug_info) }.debug_line 0 : { *(.debug_line) }.debug_abbrev 0 : { *(.debug_abbrev)}.debug_frame 0 : { *(.debug_frame) }}5、如下图所示，在工作区窗口中的leddemo工程名上右键点击并选择Setting菜单项弹出工程设置对话框，选择Link页，在Link script中输入.\ldscript，然后OK。

arm编程实例c语言ARM编程实例C语言是一种高效的编程语言，它可以用于开发各种类型的应用程序。

在本文中，我们将介绍一些ARM编程实例C语言的基本知识和技巧。

首先，我们需要了解ARM架构的基本知识。

ARM是一种基于RISC （精简指令集计算机）架构的处理器，它具有高效的指令集和低功耗的特点。

ARM处理器广泛应用于移动设备、嵌入式系统、智能家居等领域。

接下来，我们需要掌握C语言的基本语法和数据类型。

C语言是一种高级编程语言，它具有强大的数据类型和控制结构。

在ARM编程中，我们通常使用C语言来编写应用程序。

下面是一个简单的ARM编程实例C语言程序：```#include <stdio.h>int main(){printf("Hello, ARM!\n");return 0;}```这个程序的作用是输出“Hello, ARM!”这个字符串。

在这个程序中，我们使用了stdio.h头文件中的printf函数来输出字符串。

同时，我们还使用了int类型的main函数来定义程序的入口点。

除了基本的语法和数据类型，我们还需要掌握一些常用的ARM编程实例C语言库函数。

这些函数可以帮助我们更加高效地编写应用程序。

下面是一些常用的ARM编程实例C语言库函数：1. memcpy函数：用于将一个内存区域的数据复制到另一个内存区域。

2. memset函数：用于将一个内存区域的数据设置为指定的值。

3. strlen函数：用于计算一个字符串的长度。

4. strcmp函数：用于比较两个字符串是否相等。

5. sprintf函数：用于将格式化的数据写入字符串中。

最后，我们需要了解一些ARM编程实例C语言的调试技巧。

调试是编程过程中非常重要的一步，它可以帮助我们找到程序中的错误并进行修复。

在ARM编程中，我们通常使用调试器来进行调试。

常用的ARM调试器包括GDB和JTAG。

总之，ARM编程实例C语言是一种非常有用的编程语言，它可以帮助我们开发高效、低功耗的应用程序。

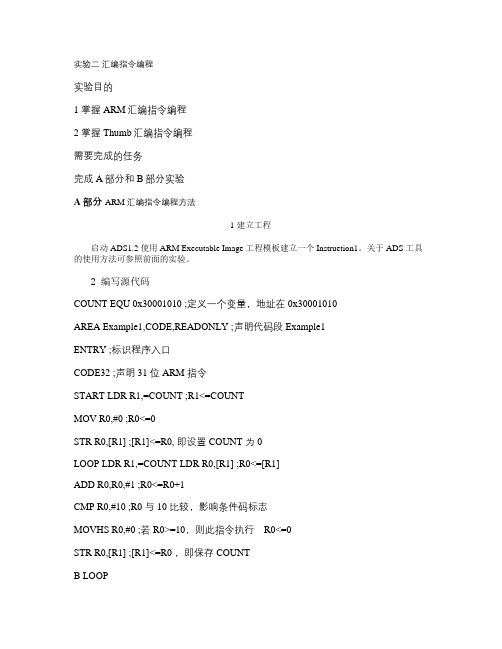

实验二汇编指令编程实验目的1 掌握ARM汇编指令编程2 掌握Thumb汇编指令编程需要完成的任务完成A部分和B部分实验A部分ARM 汇编指令编程方法1 建立工程启动ADS1.2 使用ARM Executable Image 工程模板建立一个Instruetion1。

关于ADS 工具的使用方法可参照前面的实验。

2 编写源代码COUNT EQU 0x30001010 ;定义一个变量，地址在0x30001010AREA Example1,CODE,READONLY ;声明代码段Example1ENTRY ;标识程序入口CODE32 ;声明31 位ARM 指令START LDR R1,=COUNT ;R1<=COUNTMOV R0,#0 ;R0<=0STR R0,[R1] ;[R1]<=R0, 即设置COUNT 为0LOOP LDR R1,=COUNT LDR R0,[R1] ;R0<=[R1]ADD R0,R0,#1 ;R0<=R0+1CMP R0,#10 ;R0 与10 比较，影响条件码标志MOVHS R0,#0 ;若R0>=10，则此指令执行R0<=0STR R0,[R1] ;[R1]<=R0 ，即保存COUNTB LOOP3设置编译选项设置工程连接地址RO Base 为0X30000000，RW Base 为0X30001000 。

设置调试入口地址Image entry point 为0X30000000 。

编译、调试编译连接工程，选择Project Debug ，启动AXD 进行软件仿真调试。

4查看寄存器，内存打开寄存器窗口（Processor Registers），选择Current 项监视R0 和R1 的值。

本实验代码使用LDR 指令读取0x30001010 地址上的数据，将数据加1。

若结果小于10，则使用STR 指令把结果写回原地址；若结果大于等于10，则把0 写回原地址。

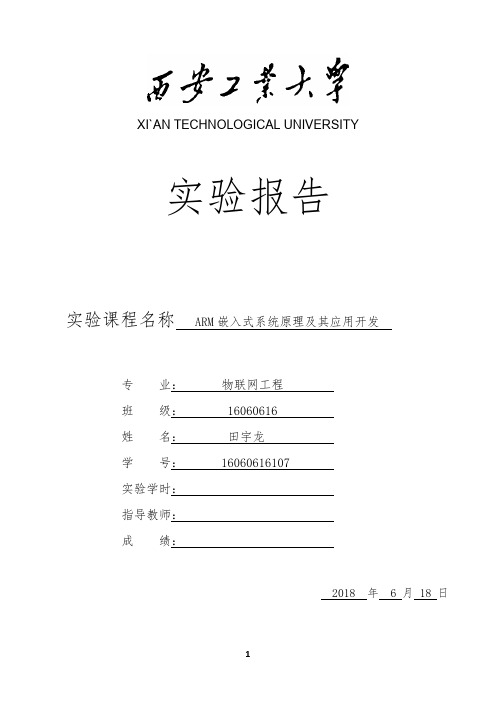

XI`AN TECHNOLOGICAL UNIVERSITY 实验报告西安工业大学实验报告一丶实验目的学会使用Embest IDE编写简单的C语言程序并进行调试。

学会编写和使用命令脚本文件。

掌握通过memory/register/watch/variable窗口分析判断运行结果二、实验内容利用命令脚本文件自行编写C语言程序三、实验原理用户在集成环境与目标板连接时、软件调试过程中以及复位目标板后，有时需要集成环境自动完成一些特定的功能，比如复位目标板、清除看门狗、屏蔽中断寄存器、存储区映射等，这些特定的功能可以通过执行一组命令序列完成，保存一组命令序列的文本文件称为命令脚本文件(EmbestIDE 使用.cs 作为命令脚本文件扩展名)。

命令脚本文件中各行以半角格式的“;”号开始作为注释内容，分号前是一条命令。

凡是可以在调试命令窗口使用的命令，都可以在脚本文件中使用，包括执行脚本文件命令“SCRIPT”。

命令脚本文件执行时按照命令在脚本文件中排列的先后顺序自动连续地执行。

四、实验过程1）打开Embest IDE Pro软件，选择菜单项File-->New Workspace,系统弹出对话框，创建名为C1的新工程，并同时创建一个与工程名相同的工作区。

此时在工作窗口将打开该工作区和工程。

2）建立源文件：点击菜单项File-->New,系统弹出一个新的、没有标题的文本编辑窗，输入光标位玉窗口中第一行，编写源文件C1.c和C1.cs并把它们加入到工程里面。

3）基本配置：选择菜单项Project-->Settings,弹出工程设置对话框，在工程设置对话框中，选择Processor设置对话框，选择ARM7对目标板所用处理器进行配置。

4）调试设置：使用快捷键Alt+F7，弹出设置对话框，在工程设置对话框中，选择Remote设置对话框，对相应模块进行配置。

需要注意的是，在调试Debug 对话框设置的时候，增加连接后自动执行脚本文件5）下载，打开Memory/Register/Watch/Variable 窗口，单步执行，通过memory/register/watch/variable 窗口分析判断结果，在watch 框中输入要观察变量。

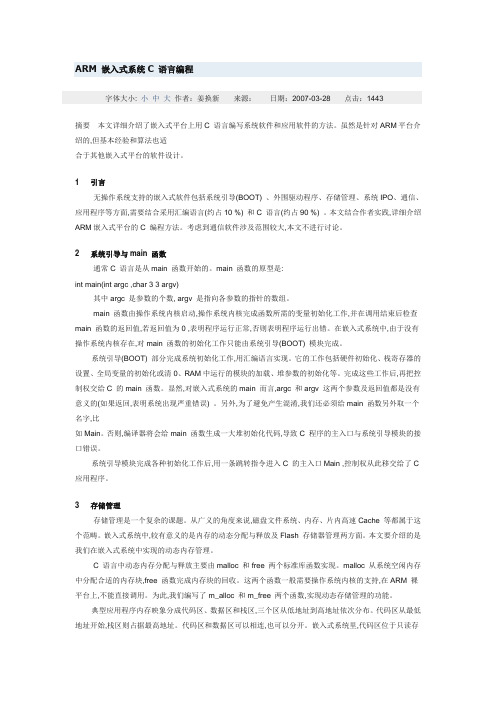

字体大小: 小中大作者：姜换新来源：日期：2007-03-28 点击：1443摘要本文详细介绍了嵌入式平台上用C 语言编写系统软件和应用软件的方法。

虽然是针对ARM 平台介绍的,但基本经验和算法也适合于其他嵌入式平台的软件设计。

1 引言无操作系统支持的嵌入式软件包括系统引导(BOOT) 、外围驱动程序、存储管理、系统IPO、通信、应用程序等方面,需要结合采用汇编语言(约占10 %) 和C 语言(约占90 %) 。

本文结合作者实践,详细介绍ARM嵌入式平台的C 编程方法。

考虑到通信软件涉及范围较大,本文不进行讨论。

2 系统引导与main 函数通常C 语言是从main 函数开始的。

main 函数的原型是:int main(int argc ,char 3 3 argv)其中argc 是参数的个数, argv 是指向各参数的指针的数组。

main 函数由操作系统内核启动,操作系统内核完成函数所需的变量初始化工作,并在调用结束后检查main 函数的返回值,若返回值为0 ,表明程序运行正常,否则表明程序运行出错。

在嵌入式系统中,由于没有操作系统内核存在,对main 函数的初始化工作只能由系统引导(BOOT) 模块完成。

系统引导(BOOT) 部分完成系统初始化工作,用汇编语言实现。

它的工作包括硬件初始化、栈寄存器的设置、全局变量的初始化或清0、RAM中运行的模块的加载、堆参数的初始化等。

完成这些工作后,再把控制权交给C 的main 函数。

显然,对嵌入式系统的main 而言,argc 和argv 这两个参数及返回值都是没有意义的(如果返回,表明系统出现严重错误) 。

另外,为了避免产生混淆,我们还必须给main 函数另外取一个名字,比如Main。

否则,编译器将会给main 函数生成一大堆初始化代码,导致C 程序的主入口与系统引导模块的接口错误。

系统引导模块完成各种初始化工作后,用一条跳转指令进入C 的主入口Main ,控制权从此移交给了C 应用程序。

（封面）学生实验报告(参考样本)学院：软通学院课程名称：ARM体系结构与编程专业班级：物联网173姓名：郑慧乐学号：0174280学生实验报告（理、工科类专业用）一、实验综述1、实验目的及要求1、任务1、C语言调用汇编程序（8.5 ）2、任务2：汇编程序调用C程序（8.6）3、任务3：汇编程序调用C++程序（8.8）1、任务1、C语言调用汇编程序（8.5 ）利用C语言定义两段字符串（*srcstr,*dststr），调用汇编程序实现字符串的复制，再用C语言显示复制前、后的字符串内容。

用汇编语言实现字符串的复制（源串复制到目的串中）2、任务2：汇编程序调用C程序（8.6）利用汇编程序调用C程序g()计算5个整数i,2*i,3*i,4*i,5*i的和；C程序g()返回5个整数的和3、任务3：汇编程序调用C++程序P275 程序8.82、实验仪器、设备或软件（1）硬件：PC机一台；（2）软件：Keil μVision 4 for ARM集成开发环境。

二、实验过程（实验步骤、记录、数据、分析）任务一：代码如下：.s文件AREA SCopy,CODE,READONLYEXPORT strcopystrcopyLDRB r2,[r1],#1STRB r2,[r0],#1CMP r2,#0BNE strcopyMOV pc,lrEND.c文件#include<stdio.h>extern void strcopy(char *d,const char *s);int main(){const char *srcstr="First string-source";char d[100];char *dststr=d;// printf("Before copying:\n");//printf(" %s\n %s\n,src str,dststr");strcopy(dststr,srcstr);// printf("After copying:\n");//printf(" %s\n %s\n,src str,dststr");return(0);}任务二代码如下:.s文件;8.6PRESERVE8EXPORT fAREA f,CODE,READONLYIMPORT g;ENTRYSTR lr,[sp,#4]!MOV r0,#2ADD r1,r0,r0ADD r2,r1,r0ADD r3,r1,r2STR r3,[sp,#-4]!ADD r3,r1,r1BL gADD sp,sp,#4LDR pc,[sp],#4END.c文件//8.6汇编调用C程序int g(int a,int b,int c,int d,int e){return a+b+c+d+e; }任务三代码如下:.cpp文件//8.8struct S{S(int s) : i(s) { }int i;};extern "C" void cppfunc(S * p){p->i +=5;}.s文件;8.8PRESERVE8AREA Asm,CODEIMPORT cppfuncEXPORT ffSTMFD sp!,{lr}MOV r0,#2STR r0,[sp,#-4]!MOV r0,spBL cppfuncLDR r0,[sp],#4ADD r0,r0,r0,LSL#1LDMFD sp!,{pc}END三、结论1、实验结果任务1——图1任务2——图1任务3——图12、分析讨论ARM 汇编语言与C、C++混合编程的方法1、在C程序中调用汇编在汇编程序中用export name来定义，在C程序中直接调用,用EXTERN声明2、在汇编中调用C的函数在汇编中调用C的函数，需要在汇编中IMPORT 对应的C函数名，然后将C的代码放在一个独立的C文件中进行编译，剩下的工作由连接器来处理3、汇编程序调用C++程序时在C++程序中使用关键词extern "C"声明被调用的C++程序。

实验四 C 和 ARM 汇编混合编程实验一实验目的1. 熟悉ADS 开发环境、AXD 及Multi_ICE 调试环境。
