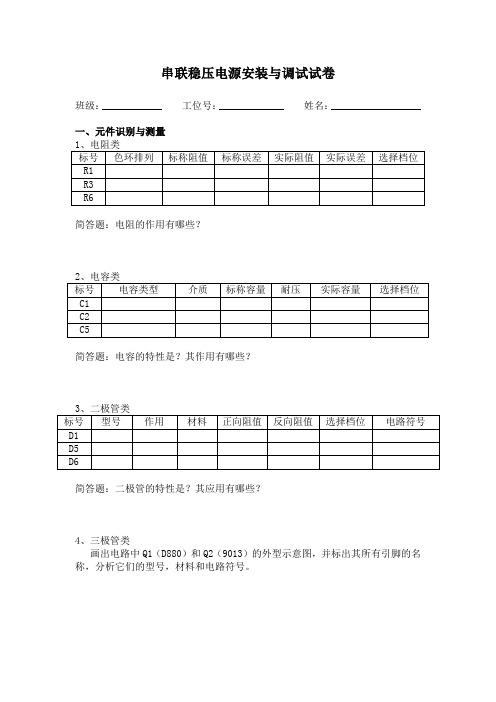

串联稳压电源安装与调试试卷

串联稳压电源安装与调试试卷
班级：____________ 工位号：_____________ 姓名：__________________ 一、元件识别与测量
简答题：电阻的作用有哪些？
简答题：电容的特性是？其作用有哪些？
简答题：二极管的特性是？其应用有哪些？
4、三极管类
画出电路中Q1（D880）和Q2（9013）的外型示意图，并标出其所有引脚的名称，分析它们的型号，材料和电路符号。

二、电路板焊接
要求电子产品的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；引脚加工尺寸及成形符合工艺要求；导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡。

三、电子产品装配
要求印制板插件位置正确，元器件极性正确，元器件、导线安装及字标方向均应符合工艺要求；接插件、紧固件安装可靠牢固，印制板安装对位；无烫伤和划伤处，整机清洁无污物。

四、电路测试
2、调节电位器RP1，求输出电压的可调节范围。

3、画出串联稳压电源及其稳压部分的方框图，并分析其稳压原理。

（假设由于输入电压上升导致输出电压上升的稳压过程）
4、在串联稳压电源中，比较放大管Q3起什么作用？若它的C、E极击穿、输出电压将如何变化？
5、在串联稳压电源中，调整管Q1的C、E极击穿或断路，输出电压将如何变化？
6、稳压二极管D5在稳压电路中有什么作用？和它串接的电阻R4有什么作用？。

串联型直流稳压电源一、主要指标和要求1、输出电压：8~15V可调2、输出电流：I0=1A3、输入电压：交流220V +/- 10%4、保护电流：I0m =1.2A5、稳压系数：Sr = 0.05%/V6、输出电阻：R0 < 0.5 Ω7、交流分量（波纹电压）：<10mV二、方案选择及电路工作原理分析电路组成及工作原理；我们所设计的串联型直流稳压电源为小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转化为幅值稳定、输出电流为1A以下的可调直流电压。

交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图如图1所示。

1、电源变压器电源变压器是利用电磁感应原理，将输入的有效值为220V的电网电压转换为所需的交流低电压。

变压器的副边电压有效值由后面电路的需要决定。

2、整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。

变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。

对于高质量的稳压电源，其整流电路一般都选用桥式整流电路。

整流电路常见的有单相桥式整流电路，单相半波整流电路，和单相全波整流电路。

(1)工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，如图（a）所示。

在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。

根据图1（a）的电路图可知：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。

当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。

在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

(2)参数计算输出电压是单相脉动电压，通常用它的平均值与直流电压等效。

输出平均电压为流过负载的平均电流为流过二极管的平均电流为二极管所承受的最大反向电压流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。

第一轮复习8--直流稳压电源测试题 姓名一、选择题（每题2分，共22分）1、串联型稳压电源的调整管工作时处于-------------------------------------（ ）。

A 、放大状态B 、饱和状态C 、截止状态D 、开关状态2、有两个2CW15的稳压二极管，一个稳压值为8V ，另一个为7.5V ，若把两个管的正极并接，再将负极并接，组成一个稳压管接入电路，此时组合管的稳压值为--------------（ ）。

A 8VB 15.5VC 7.5VD 8.5V3、CW7905的输出电压及输出电流为（ ）。

A 、+5V 0.1AB 、-5V 1.5AC 、-5V 0.1AD 、+5V 0.5A4、串联型稳压电路中的调整管的工作状态是( )。

A 、放大B 、截止C 、饱和D 、截止与饱和交替5、如图1所示电路中，已知稳压管V D1的稳压值V Z = 5V ，流过稳压管的电流I Z 为（ ）。

A 、2.5mAB 、10mAC 、5mAD 、7.5mA6、如图2所示由三端稳压器7806组成的电路，元件参数如图。

该电路的输出电压VO 为（ ）。

A 、6VB 、12VC 、18VD 、24V7、如图3所示由三端稳压器7806和集成运放组成的电路，元件参数如图。

该电路的输出电压VO 为------------------------------------------------------------------（ ）。

A 、6VB 、12VC 、18VD 、24V图1 图2 图38、在带放大环节的串联型稳压电源中，调节RP 触头的位置可改变输出电压的数值,下面说法正确的是--------------------------------------------------------------（ ）。

A RP 触头移到最上端，输出电压最大B RP 触头移到最下端，输出电压最小C RP 触头移到最下端，调整管的管压降最小D RP 触头移到最下端，调整管的管压降最大9、采用差动式放大电路作比较放大器，可以------------------------------（ ）。

一、选择题1、用一直直流电压表测量一只接在电路中的硅稳压二极管的电压，读数为0.7V，这种情况表示该稳压管（）A、正常工作B、接反C、已经击穿2、如图所示电路，如负载电流恒定，则当R P调到（）时，调整管的功耗最大。

A、最下端B、中间位置C、最上端D、任意位置3、如上题所示的串联型稳压电源中，R4的作用是（）A、仅作为调整管的偏置电阻B、仅作为比较放大管的负载电阻C、作为调整管的偏置电阻和比较放大管的负载电阻D、限压和限流4、如第3题所示串联型稳压电路，已知V Z=2V，R1=R2=2KΩ，V BE2=0.7V，R P=10KΩ，则正常情况下，输出V O最大可调电压是（）A、14VB、12VC、5.4VD、18.9V5、条件如上题，输出V O最小可调电压约为（）A、2.8VB、2.3VC、3.2VD、7V6、稳压管的动态电阻（）稳压性能越好A、越大B、越小C、较合适D、不定7、串联型稳压电路中的放大环节所放大的对象是（）A、基准电压B、采样电压C、基准电压与采样电压之差D、以上都不对8、普通串联型直流稳压电源比开关型直流稳压电源效率低的主要原因是（）A、需要采用电源变压器B、输出端有采样电路C、调整管工作在放大状态D、调整管工作在开关状态9、由稳压管组成的并联型直流稳压电源不适于应用的场合是（）A、负载电流较大B、负载电流较小C、负载大小固定D、小型电子设备10、（多选）如图所示，则下列说法中正确的是（）A、当V I变化时，V O基本不变B、当V I变化时，V O也随之变化C、当R L变化时，V O基本不变D、当R L变化时，V O也随之改变11、（多选）集成稳压器的参数分为（）和（）两种A、静态参数B、动态参数C、特性参数D、质量参数12、（多选）带放大环节的串联型稳压电路一般由（）组成A、采样电路B、基准电压C、比较放大电路D、调整元件二、判断题1、（）串联型晶体管稳压电源的比较放大级和调整管之间是直接耦合的。

《电子产品制作技术》直流稳压电源的制作与调试测试题班级姓名成绩一、填空题1．5%误差的电阻应选用（E24）标称值系列来表示。

这一误差等级一般用字母（J）来表示。

2.电阻单位：（欧姆）, 用（Ω）字母表示。

3.电阻种类可分为：（固定电阻）（微调电阻）（可变电阻）4.色环电阻有（四）色环电阻和（五）色环电阻5.电阻器的主要参数有：(标称电阻值),(允许偏差),(额定功率),(温度系数)6.属于电阻器的种类有：(播磨电阻器),(光敏电阻器),(气敏电阻器),(排电阻器)7.电位器的命名一般都是采用（直标法），即将电位器的型号，类别，标称电阻值和额定功率以字母、数字直接标识在电位器外壳上。

8.（电阻值）是指两个固定引脚之间的电阻值，单位为欧姆。

9.绕线电位器具有（功率大），（耐高温），（热稳定性好）且（噪声低）等特点。

10.电容器的功能：（.平滑滤波电容器）、（隔直流电容器）、（耦合电容器）、（谐振电容器）、（时间常数电容器）11.电容器的命名及规格：根据我国国家标准的规定，电容器型号由（4）个部分构成，电容量值由（2）个部分构成。

12.电容器允许偏差可以分为3个等级：ⅰ级，即偏差为（±5%）以下的电容值，ⅱ级，即偏差为（±5%～±10%）的电容值；ⅲ级，即偏差为（±20%）以上的电容值。

13.电感元件有两个特性：（对直流呈现很小的电阻,对交流呈现阻抗）、(电感元件具有阻止其中电流变化的特性)14.电感器的基本功能：(作为滤波线圈，阻止交流干扰)，（作为谐振线圈，与电容器组成谐振电脑）,（高频电路中作为高频信号的负载）、（制成变压器传递交流信号）、（利用电磁的感应特性制成磁性元件）15. 电感器标识为5L713，其中L标识（电感器），713标识（电感量）。

16. 变压器的功能有：（电压变化），（电流变换），（阻抗变化），（高低压电气隔离功能）。

17.电压调整率等于（空载电压-负载电压）/空载电压*100%18.二极管是一种半导体器件，二极管由一个（P型半导体）和（N型半导体）形成的P-N结，并在P-N结两端引出相应的电极引线，再加上管壳密封而成。

1.实训项目一-串联型稳压电源(7812)的装配与调试2电子技能实训项目一串联型稳压电源的装配与调试一、电路原理图电路原理图二、实训条件：37无极电容0.1µF/16V 1 C412 熔断器0.5A 1其他:电路板,熔断丝,接线固定片,黒胶布,导线若干等（2）工具：电烙铁、烙铁架、焊锡丝、实验操作台（3）仪器仪表：万用表其他:三、技能标准：工艺规范描述读图→元器件检测→装配→焊接→调试步骤1：读图根据电路原理图和装配图的对应关系找出各个元器件所在位置。

步骤2：元器件检测用万用表仔细检测元器件, 将不合格的元器件筛选出来.电阻器的万用表检测4 电容器的万用表检测31mm二极管的万用表检测5三极管的万用表检测步骤3：装配 对照原理图和印制电路板,解读各元器件在印制板上的位置。

装配时注意：①元器件不能齐根部处理,以防折断,安装元器件时要注意极性,元器件的标注方向要一致。

②电阻要卧式安装（包括二极管），电容要立式安装。

③注意带有极性的元器件，正负极不要装错。

电解电容的极性元器件的安装－ ＋＋ －6步骤4:焊接要进行认真的检查,有无虚焊和假焊,焊点之间有否连接,以防引起短路,烧坏集成短路.焊接完成后剪去多余引脚,留头在焊面以上0.5-1mm,且不能损坏焊接面.图7-9典型焊点外观图7-10焊点的正确形状abcdefghiabcdef7-图7-11焊点的正确形状（俯视）步骤5: 调试①检查各元器件装配无误后，接通电源。

②调节RP的值，测出输出电压的可调范围，并记入表中。

③调节RP的值，使输出电压为3V。

④输出电压为3V时，接入30欧姆的负载电阻，观察输出电压是否有变化。

⑤测量V1、V2、V3各脚电压，并计入表中比较得数.四、情感要求：89五、评价标准：101112六、知识标准：七、项目总结通过直流稳压电源电子产品的装配，简单介绍产品组成原理，在完成产品装配的实际操作过程中，逐步理解电子整机产品装配的工艺流程，学习电子产品装配的工艺规范并且实践中严格遵守，进一步把握电子装接的基本操作技能，为考得无线电装接中级工打下坚实基础。

任务二、串联型稳压电源的装配与调试任务描述：随着人们生活水平的日益提高，通信技术不断的进展，同学们每天使用手机，手机的充电器就是一个稳压电源。

在我们电子生产实习中，常常需要用到稳压电源，为后一级电路供给稳定的直流电压，图 2-2-1 为串联型稳压电源的原理图。

图2-2-1 串联型稳压电源原理图活动 1识读电路元件，实施元件检测技能目标1、能够识读和检测常用电子元器件2、能够识读和检测稳压二极管3、能够用 MF-47 型万用表检测各元器件学问贮存一、稳压二极管〔一〕简介稳压二极管，英文名称 Zener diode，又叫齐纳二极管。

利用 pn 结反向击穿状态，其电流可在很大范围内变化而电压根本不变的现象，制成的起稳压作用的二极管。

此二极管是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上，反向电阻降低到一个很小的数值，在这个低阻区中电流增加而电压则保持恒定，稳压二极管是依据击穿电压来分档的，由于这种特性，稳压管主要被作为稳压器或电压基准元件使用。

稳压二极管可以串联起来以便在较高的电压上使用，通过串联就可获得更高的稳定电压。

其图形符号和封装形式如图2-2-2。

图2-2-2 稳压二极管的图形符号及其封装形式〔二〕原理稳压二极管的伏安特性曲线的正向特性和一般二极管差不多如图 2-2-3，反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流微小。

但是，当反向电压接近反向电压的临界值时，反向电流突然增大，称为击穿，在这一临界击穿点上，反向电阻突然降至很小值。

尽管电流在很大的范围内变化，而二极管两端的电压却根本上稳定在击穿电压四周，从而实现了二极管的稳压功能。

图2-2-3 稳压二极管特性曲线〔三〕主要参数1、Uz—稳定电压指稳压管通过额定电流时两端产生的稳定电压值。

该值随工作电流和温度的不同而略有转变。

由于制造工艺的差异，同一型号稳压管的稳压值也不完全全都。

例如，2CW51 型稳压管的 Vzmin 为3.0V, Vzmax 则为3.6V。

实验串联型稳压电源元器件检测一、实验目的1、学会电阻阻值的读取2、学会电容容量的读取3、掌握电阻阻值万用表测量4、掌握用万用表测量和判断二极管的好坏与极性5、掌握用万用表测量和判断三极管的好坏与极性二、实验内容1.阻容元件电阻器：在电子线路中使用最多的是电阻器，电阻的标志有多种，但目前使用最多的是色环标志法。

色环标志又分为四环电阻和五环电阻，各种色环代三环的有效数字的后面加0的个数。

例如有一个五环电阻的色环的为棕,黑，黑，金，棕，根据上表可知前三位棕为1.黑为0，黑为0有效数字为100，第四环金为为乘数0.1，第五环为允许误差+1%，则这个电阻的阻值为100*0.1=100，误差+1%。

又例如有一个五环电阻的色环为绿，蓝，黑，棕，棕，根据上表可知前三位绿为5，蓝为6，黑为0有效数字为560，第四环红为乘数100，第五环为允许误差+1%，则这个电阻的阻值为560*100=56000=56K，误差+1%。

四环电阻为普通电阻。

前二环表示有效数字，第三环为乘数，也就是在前二环的有效数字的后面加0的个数。

例如有一个四环电阻的色环为棕，黑，黑，金，根据上表可知前二位棕为1，黑为0有效数字为10，第三环金为乘数0.1，第四环为允许误差+5%，则这个电阻的阻值为10*0.1=1.又例如有一个五环电阻的色环为绿，蓝，橙，银，根据上表可知前二位绿为5，蓝为6有效数字为56，第三环橙为乘数1000，第四环为允许误差+10%,则这个电阻的阻值为56*1000=56000=56K，误差+10%。

了解和熟悉电阻的色环含义，对电子线路的维修是十分重要的。

电容器：在我们电子实训电路中使用的电容器大致分为电解电容和元片电容器两种：电解电容器的最大特点是容量大，但误差较大，特别是由于电解质干枯后容量会明显减小。

电解电容在使用时应特别注意极性和耐压。

元片电容器具有体积小，稳定性好，损耗小等优点，广泛使用与电子电路中。

电解电容的容量和耐压是直接标注在电解电容的外表的，原片电容的容量黑表笔插入COM插孔，红表笔插入V档（红表笔极性为“+”），将功能开关置于“二极管”档位，并用表笔对二极管的两个极进行反复测量，当万用表显示有读数时，其读数为二极管正向压降的近似值，红表笔所对应的一脚为二极管的正极，黑表笔所对应的一脚为二极管的负极。
