串联型直流稳压电源一、主要指标和要求1、输出电压：8~15V可调2、输出电流：I0=1A3、输入电压：交流220V +/- 10%4、保护电流：I0m =1.2A5、稳压系数：Sr = 0.05%/V6、输出电阻：R0 < 0.5 Ω7、交流分量（波纹电压）：<10mV二、方案选择及电路工作原理分析电路组成及工作原理；我们所设计的串联型直流稳压电源为小功率电源，它将频率为50Hz、有效值为220V的单相交流电压转化为幅值稳定、输出电流为1A以下的可调直流电压。
交流电经过电源变压器、整流电路、滤波电路和稳压电路转换成稳定的直流电压，其方框图如图1所示。
1、电源变压器电源变压器是利用电磁感应原理，将输入的有效值为220V的电网电压转换为所需的交流低电压。
变压器的副边电压有效值由后面电路的需要决定。
2、整流电路整流电路的任务是将经过变压器降压以后的交流电压变换为直流电压。
变压器的选择，除了应满足功率要求外，它的次级输出电压的有效值Ｖ2 应略高于要求稳压电路输出的直流电压值。
对于高质量的稳压电源，其整流电路一般都选用桥式整流电路。
整流电路常见的有单相桥式整流电路，单相半波整流电路，和单相全波整流电路。
(1)工作原理单相桥式整流电路是最基本的将交流转换为直流的电路，如图（a）所示。
在分析整流电路工作原理时，整流电路中的二极管是作为开关运用，具有单向导电性。
根据图1（a）的电路图可知：当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。
当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。
在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。
(2)参数计算输出电压是单相脉动电压，通常用它的平均值与直流电压等效。
输出平均电压为流过负载的平均电流为流过二极管的平均电流为二极管所承受的最大反向电压流过负载的脉动电压中包含有直流分量和交流分量，可将脉动电压做傅里叶分析，此时谐波分量中的二次谐波幅度最大。
第一轮复习8--直流稳压电源测试题 姓名一、选择题（每题2分，共22分）1、串联型稳压电源的调整管工作时处于-------------------------------------（ ）。
A 、放大状态B 、饱和状态C 、截止状态D 、开关状态2、有两个2CW15的稳压二极管，一个稳压值为8V ，另一个为7.5V ，若把两个管的正极并接，再将负极并接，组成一个稳压管接入电路，此时组合管的稳压值为--------------（ ）。
A 8VB 15.5VC 7.5VD 8.5V3、CW7905的输出电压及输出电流为（ ）。
A 、+5V 0.1AB 、-5V 1.5AC 、-5V 0.1AD 、+5V 0.5A4、串联型稳压电路中的调整管的工作状态是( )。
A 、放大B 、截止C 、饱和D 、截止与饱和交替5、如图1所示电路中，已知稳压管V D1的稳压值V Z = 5V ，流过稳压管的电流I Z 为（ ）。
A 、2.5mAB 、10mAC 、5mAD 、7.5mA6、如图2所示由三端稳压器7806组成的电路，元件参数如图。
该电路的输出电压VO 为（ ）。
A 、6VB 、12VC 、18VD 、24V7、如图3所示由三端稳压器7806和集成运放组成的电路，元件参数如图。
该电路的输出电压VO 为------------------------------------------------------------------（ ）。
A 、6VB 、12VC 、18VD 、24V图1 图2 图38、在带放大环节的串联型稳压电源中，调节RP 触头的位置可改变输出电压的数值,下面说法正确的是--------------------------------------------------------------（ ）。
A RP 触头移到最上端，输出电压最大B RP 触头移到最下端，输出电压最小C RP 触头移到最下端，调整管的管压降最小D RP 触头移到最下端，调整管的管压降最大9、采用差动式放大电路作比较放大器，可以------------------------------（ ）。
一、选择题1、用一直直流电压表测量一只接在电路中的硅稳压二极管的电压，读数为0.7V，这种情况表示该稳压管（）A、正常工作B、接反C、已经击穿2、如图所示电路，如负载电流恒定，则当R P调到（）时，调整管的功耗最大。
A、最下端B、中间位置C、最上端D、任意位置3、如上题所示的串联型稳压电源中，R4的作用是（）A、仅作为调整管的偏置电阻B、仅作为比较放大管的负载电阻C、作为调整管的偏置电阻和比较放大管的负载电阻D、限压和限流4、如第3题所示串联型稳压电路，已知V Z=2V，R1=R2=2KΩ，V BE2=0.7V，R P=10KΩ，则正常情况下，输出V O最大可调电压是（）A、14VB、12VC、5.4VD、18.9V5、条件如上题，输出V O最小可调电压约为（）A、2.8VB、2.3VC、3.2VD、7V6、稳压管的动态电阻（）稳压性能越好A、越大B、越小C、较合适D、不定7、串联型稳压电路中的放大环节所放大的对象是（）A、基准电压B、采样电压C、基准电压与采样电压之差D、以上都不对8、普通串联型直流稳压电源比开关型直流稳压电源效率低的主要原因是（）A、需要采用电源变压器B、输出端有采样电路C、调整管工作在放大状态D、调整管工作在开关状态9、由稳压管组成的并联型直流稳压电源不适于应用的场合是（）A、负载电流较大B、负载电流较小C、负载大小固定D、小型电子设备10、（多选）如图所示，则下列说法中正确的是（）A、当V I变化时，V O基本不变B、当V I变化时，V O也随之变化C、当R L变化时，V O基本不变D、当R L变化时，V O也随之改变11、（多选）集成稳压器的参数分为（）和（）两种A、静态参数B、动态参数C、特性参数D、质量参数12、（多选）带放大环节的串联型稳压电路一般由（）组成A、采样电路B、基准电压C、比较放大电路D、调整元件二、判断题1、（）串联型晶体管稳压电源的比较放大级和调整管之间是直接耦合的。

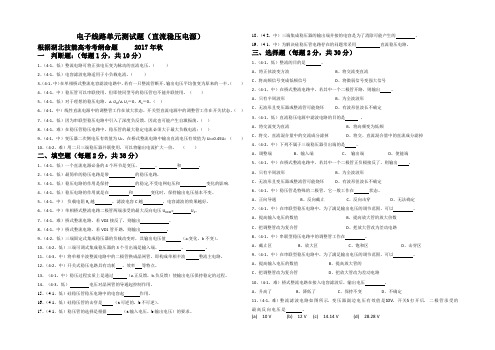

电子线路单元测试题（直流稳压电源）根据湖北技能高考考纲命题 2017年秋一判断题：（每题1分，共10分）1、（4-1，低）整流电路可将正弦电压变为脉动的直流电压。
（）2、（4-1，低）电容滤波电路适用于小负载电流。
（）3、（4-1，中）在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（）4、（4-1，中）稳压管可以串联使用，但即使同型号的稳压管也不能并联使用。
（）5、（4-1，低）对于理想的稳压电路，△U O/△U I＝0，R o＝0。
（）6、（4-1，中）线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
（）7、（4-1，低）因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。
（）8、（4-1，难）在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流；（）9、（4-1，中）变压器二次侧电压有效值为U2，在桥式整流电路中输出直流电压有效值为U O=0.45U2（）10、（4-2，难）用二只三端稳压器并联使用，可以将输出电流扩大一倍。
（）二、填空题（每题2分，共38分）1、（4-1，低）一个直流电源必备的4个环节是变压、、和。
2、（4-1，低）最简单的稳压电路是带的稳压电路，3、（4-1，低）稳压电路的作用是保持的稳定,不受电网电压和变化的影响.4、（4-1，低）稳压电路的作用就是在和变化时，保持输出电压基本不变。
5、（4-1，中）负载电阻R L越，滤波电容C越，电容滤波的效果越好。
6、（4-1，中）单相桥式整流电路二极管两端承受的最大反向电压U DRM= U2。
7、（4-1，难）桥式整流电路，若VD2接反了，则输出。
8、（4-1，中）桥式整流电路，若VD1管开路，则输出。
9、（4-2，低）三端固定式集成稳压器的负载改变时，其输出电压值（a.变化、b不变）。
10、（4-2，低）三端可调式集成稳压器的3个引出端是输入端、、。
直流稳压电源单项选择填空，答案序号与题中括号内序号相同。
1.整流的目的是（）。
A.将高频变为低频B.将交流变为直流C.将正弦波变为方波2. 直流稳压电源中滤波电路的目的是：（）。
A.将交流变为直流B.将高频变为低频C.将交、直流混合量中的交流成分滤掉3.在单相桥式整流电路中：若有一只整流管接反，则（）。
A.输出电压约为2UＤB.变为半波直流C.整流管将因电流过大而烧毁4.已知变压器二次电压的有效值为20V，则桥式整流电容滤波电路接上负载时的输出电压平均值约为（）。
A.28.28VB.24VC.20VD.18V5.由硅稳压管组成的稳压电路，只适用于（）的场合。
A.输出电压不变、负载电流较小B.输出电压可调、负载电流不变C.输出电压可调、负载电流较小6.图8-6所示电路，（1）若电容C脱焊，则UI(AV) 为（）。
A. 4.5VB.9VC.12VD.14V（2）若二极管D２脱焊，则（）。
A.变压器有半周被短路，会引起元件损坏变为半波整流B.电容C将过压击穿C.稳压管将过流损坏图8-67.串联型稳压电路中的放大环节所放大的对象是（8）。
A.基准电压B.取样电压C.基准电压和取样电压之差8.三端式固定输出集成稳压器在使用时，要求输入电压比输出电压其绝对值至少（9 ）。
A.大于2VB.大于1VC.大于5V9.W7809的（）。
A.电压为9V，安装散热器时最大输出电流可达1.5AB.输出电压为9V，安装散热器时最大输出电可达3AC.输出电压为-9V，安装散热器时最大输出电流可达1.5AD.输出电压为-9V，安装散热器时最大输出电流可达3A10.图8-10所示电路，输出电压UO的值约为（)。
A.10VB.12VC.15VD.24V图8-1011.开关型直流电源比线性直流电源效率高的原因是（12 ）。
A.输出端有LC滤波电路B.可以不用电源变压器C.调整管工作在开关状态D.内部元件较少12.由硅稳压管组成的并联型稳压电路，必须在与输入电压组成的回路中串接限流电阻。
《电子技术基础》单元试卷第五章：直流稳压电源班级： 姓名：一、填空题（每空1分，共26分） 1、一个直流电源必备的4个环节是变压器、 __ 、 __ 和 __ 。
2、单相桥式整流电路二极管两端承受的最大反向电压U RM = U 2。
3、负载电阻R L 越 ，滤波电容C 越 ，电容滤波的效果越好。
4、稳压电路的作用就是在 和 变化时，保持输出电压基本不变。
5、在单相桥式整流电路中，如果负载电流是20A ，则流过每只二极管的电流是_______A 。
6、在单相半波整流电路中，如果电源变压器次级电压的有效值是200V ，则负载电压将是___________V 。
7、选用整流二极管时，主要考虑______________和______________两个参数。
8、常用滤波电路有______________、______________、______________等几种，滤波电路一般接在__________电路的后面。
9、滤波电路中，滤波电容和负载_______联，滤波电感和负载_________联。
10、电容滤波适用于_______________________场合，电感滤波适用于_________ ________________场合。
11、带放大环节的串联稳压电路包括_______________、_______________、________________和________________等几部分。
起______________、______________作用。
二、单项选择题（每题2分，共24分）1、串联型稳压电路中的调整管工作在 。
A 、截止区B 、放大区C 、饱和区D 、击穿区2、稳压管是特殊的二极管，它一般工作在 状态。
A 、正向导通 B 、反向截止 C 、反向击穿 D 、无法确定3、在桥式整流电路中，若其中一个二极管正负极接反了，则输出 。
A 、只有半周波形B 、为全波波形C 、无波形且变压器或整流管可能烧坏D 、有波形但波长不确定 4、直流稳压电源中滤波电路的目的是 。
第4章 稳压电源一、是非题 (注:请在每小题后[ ]内用"√"表示对,用"×"表示错)1.直流电源是一种将正弦信号转换为直流信号的波形变换电路。
（ ）2.直流电源是一种能量转换电路，它将交流能量转换为直流能量。
（ ）3.在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）因此，它们的整流管的平均电流比值为2:1。
（ ）4.若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
（ ）5.当输入电压U I 和负载电流I L 变化时，稳压电路的输出电压是绝对不变的。
（ ）6.一般情况下，开关型稳压电路比线性稳压电路效率高。
（ ）7.整流电路可将正弦电压变为脉动的直流电压。
（ ）8.电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（ ）9.在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
（ ） 10对于理想的稳压电路，△U O /△U I ＝0，R o ＝0。
（ ）11线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
（ ） 12因为串联型稳压电路中引入了深度负反馈，因此也可能产生自激振荡。
（ ） 13在稳压管稳压电路中，稳压管的最大稳定电流必须大于最大负载电流； （ ） 而且，其最大稳定电流与最小稳定电流之差应大于负载电流的变化范围。
（ ）二、选择题(注:在每小题的备选答案中选择适合的答案编号填入该题空白处,多选或不选按选错论)1.在单相桥式整流滤波电路中，已知变压器副边电压有效值U 2为10V ，23T C R L （T 为电网电压的周期）。
测得输出电压平均值U O （AV ）可能的数值为 选择合适答案填入空内。
（1）正常情况U O （AV ）≈ ； （2）电容虚焊时U O （AV ）≈ ；（3）负载电阻开路时U O （AV ）≈ ；（4）一只整流管和滤波电容同时开路，U O （AV ）≈ 。

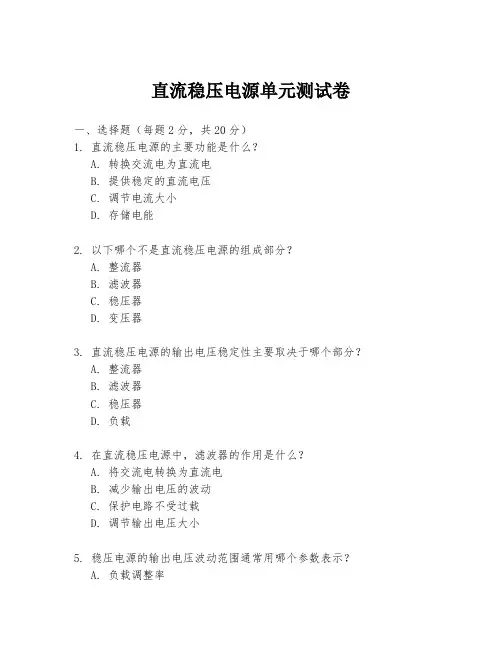

直流稳压电源单元测试卷一、选择题（每题2分，共20分）1. 直流稳压电源的主要功能是什么？A. 转换交流电为直流电B. 提供稳定的直流电压C. 调节电流大小D. 存储电能2. 以下哪个不是直流稳压电源的组成部分？A. 整流器B. 滤波器C. 稳压器D. 变压器3. 直流稳压电源的输出电压稳定性主要取决于哪个部分？A. 整流器B. 滤波器C. 稳压器D. 负载4. 在直流稳压电源中，滤波器的作用是什么？A. 将交流电转换为直流电B. 减少输出电压的波动C. 保护电路不受过载D. 调节输出电压大小5. 稳压电源的输出电压波动范围通常用哪个参数表示？A. 负载调整率B. 线调整率C. 纹波电压D. 效率6. 直流稳压电源的效率是指什么？A. 输出功率与输入功率的比值B. 输出电流与输入电流的比值C. 输出电压与输入电压的比值D. 负载电流与输出电流的比值7. 稳压电源的负载调整率是指什么？A. 负载变化时，输出电压的变化率B. 负载变化时，输入电流的变化率C. 负载变化时，输出电流的变化率D. 负载变化时，输入电压的变化率8. 纹波电压是指什么？A. 电源输出电压的波动B. 电源输入电压的波动C. 电源内部电压的波动D. 电源外部电压的波动9. 直流稳压电源的过载保护功能是指什么？A. 当输入电压过高时，自动降低输出电压B. 当输出电流超过额定值时，自动切断电源C. 当输入电流超过额定值时，自动切断电源D. 当负载短路时，自动切断电源10. 直流稳压电源的短路保护功能是指什么？A. 当负载短路时，自动降低输出电压B. 当负载短路时，自动切断电源C. 当输入电压短路时，自动切断电源D. 当输出电流短路时，自动切断电源二、简答题（每题10分，共20分）1. 请简述直流稳压电源的工作原理。
2. 请说明直流稳压电源的过载保护和短路保护的作用及其重要性。
三、计算题（每题15分，共30分）1. 假设一个直流稳压电源的输入电压为220V，输出电压为12V，输出电流为5A，求该电源的效率。

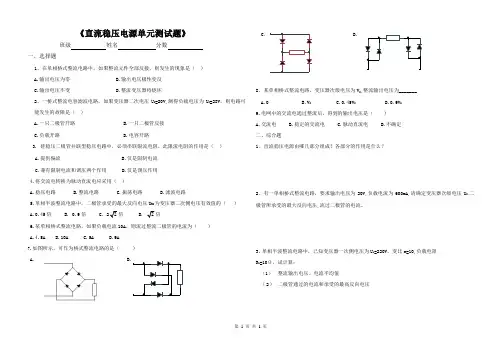

《直流稳压电源单元测试题》班级姓名分数一、选择题1、在单相桥式整流电路中，如果整流元件全部反接，则发生的现象是（）A.输出电压为零B.输出电压极性变反C.输出电压不变D.整流变压器将烧坏2、一桥式整流电容滤波电路，如果变压器二次电压U2=20V,测得负载电压为U0=28V，则电路可能发生的故障是（）A.一只二极管开路B.一只二极管反接C.负载开路D.电容开路3. 硅稳压二极管并联型稳压电路中，必须串联限流电阻，此限流电阻的作用是（）A.提供偏流B.仅是限制电流C.兼有限制电流和调压两个作用D.仅是调压作用4.将交流电转换为脉动直流电应采用（）A.稳压电路B.整流电路C.振荡电路D.滤波电路5.单相半波整流电路中，二极管承受的最大反向电压U RM为变压器二次侧电压有效值的（）A.0.45倍B. 0.9倍6.某单相桥式整流电路，如果负载电流10A，则流过整流二极管的电流为（）A.4.5AB.10AC.5AD.9A7.如图所示，可作为桥式整流电路的是（）A.C.D.8. 某单相桥式整流电路，变压器次级电压为V2,整流输出电压为_______A.0B.V2C.0.45V2D.0.9V29.电网中的交流电通过整流后，得到的输出电压是（）A.交流电B.稳定的交流电C.脉动直流电D.不确定二、综合题1、直流稳压电源由哪几部分组成？各部分的作用是什么？2、有一单相桥式整流电路，要求输出电压为20V,负载电流为600mA,请确定变压器次级电压U2,二极管所承受的最大反向电压,流过二极管的电流。
3.单相半波整流电路中，已知变压器一次侧电压为U1=220V，变比n=10,负载电阻R L=10Ω，试计算：（1）整流输出电压、电流平均值（2）二极管通过的电流和承受的最高反向电压第 1 页共1 页。
第7章直流稳压电源7.1单项选择题（1）三端稳压电源输出负电压并可调的是( ) 。
A、CW79××系列B、CW337系列C、CW317系列（2）三端固定输出集成稳压器在使用时，要求输入电压比输出电压其绝对值至少( )。
A、大于1VB、大于2VC、大于5V（3）CW78××系列和CW79××系列引脚对应关系应为( )。
A、一致；B、①脚和③脚对调，②脚不变；C、①脚和②脚对调（4）开关型稳压电源的效率比串联型稳压电源高，其主要原因是( )。
A、输入电源电压较低B、采用L、C滤波平滑电路C、调整管处于开关状态解答：（1）B；（2）B；（3）B；（4）C7.2 填空题（1）常用的小功率直流稳压电源系统由、、和等四部分组成。
（2）串联型稳压电源电路是由、、和等四部分组成。
（3）稳压电源主要是要求在和发生变化时，其输出电压基本不变。
（4）稳压电源的主要技术指标包括、和，其中反映电网电压波动影响输出电压稳定性的指标是。
解答：（1）电源变压器，整流电路，滤波电路，稳压电路；（2）基准电压源，取样电路，比较放大电路，调整管；（3）电网电压，负载；（4）稳压系数，电流调整率，输出电阻，电压调整率7.3 分析下列说法是否正确，对者在括号内打“√”，错者在括号内打“×”。
（1）电压调整率为电网电压波动±10%时，输出电压的相对变化量。
（）（2）稳压电源的输出电阻越小，意味着输入电源电压变化对输出电压的影响越小。
（）（3）三端可调输出集成稳压器CW117的输出端与调整端之间电压最小可调至0V。
（）（4）串联型稳压电源中的调整管和开关型稳压电源中的调整管工作状态是相同的。
（）解答：（1）√；（2）×；（3）×；（4）×7.4用集成运放组成的稳压电源如图E7.4所示。
（1）试标明运放输入端的符号。
（2）已知V I＝24~30V，估算输出电压V O。
直流稳压电源一、选择题：1、整流的目的是（ ） 。
A. 将交流电变为直流电B. 将高频变为低频C. 将正弦波变为方波D. 将方波变为正弦波2、直流稳压电源中，滤波电路的作用是（ ）。
A ．将脉动的直流电压变为平滑的直流电压 ；B ．将双向脉动电压变为单向脉动电压 ；C ．将脉动的交流电压变为平滑的直流电压；D. 将交流电变为直流电。
3、具有放大环节的串联型稳压电路在正常工作时，输出电压为18V ，调整管压降为6V ，采用桥式整流、电容滤波，则电源变压器次级电压有效值应为：（ ）A. 18VB. 20VC. 24VD. 26V4、右图为单相桥式整流滤波电路，U 2为正弦波，其有效值为U 2=20V ，f=50H Z 。
若实际测得其输出电压为28.28V ，这是由于（ ）的结果。
A.开路B.C 的容量过小C.C 的容量过大D.R L 开路二、填空题：1、如果变压器二次(即副边)电压的有效值为 10 V ，桥式整流后(不滤波)的输出电压为 V ，经过电容滤波后为 V ，二极管所承受的最大反向电压为 V 。
2、小功率直流电源一般由 、 、 、 和 四部分组成，它能将 电量变为 电量。
实质上是一种 转换电路。
3、使用稳压二极管时，其负极端应接 。
4、在电容滤波、电感滤波电路中， 滤波电路适用于大电流负载 ， 波电路适用于小电流负载， 滤波电路的输出直流电压比较高， 滤波电路的外特性比较硬， 滤波电路的整流管中有冲击电流。
5、集成三端稳压器CW7915的输出电压为 V 。
三、判断题：1、电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（ ）2、整流电路可将正弦电压变为脉动的直流电压。
（ ）3、电容滤波电路适用于小负载电流，而电感滤波电路适用于大负载电流。
（ ）4、在变压器副边电压和负载电阻相同的情况下，桥式整流电路的输出电流是半波整流电路输出电流的2倍。
（ ）5、若U 2为电源变压器副边电压的有效值，则半波整流电容滤波电路和全波整流电容滤波电路在空载时的输出电压均为22U 。
《电子产品制作技术》直流稳压电源的制作与调试测试题班级姓名成绩一、填空题1．5%误差的电阻应选用（E24）标称值系列来表示。
这一误差等级一般用字母（J）来表示。
2.电阻单位：（欧姆）, 用（Ω）字母表示。
3.电阻种类可分为：（固定电阻）（微调电阻）（可变电阻）4.色环电阻有（四）色环电阻和（五）色环电阻5.电阻器的主要参数有：(标称电阻值),(允许偏差),(额定功率),(温度系数)6.属于电阻器的种类有：(播磨电阻器),(光敏电阻器),(气敏电阻器),(排电阻器)7.电位器的命名一般都是采用（直标法），即将电位器的型号，类别，标称电阻值和额定功率以字母、数字直接标识在电位器外壳上。
8.（电阻值）是指两个固定引脚之间的电阻值，单位为欧姆。
9.绕线电位器具有（功率大），（耐高温），（热稳定性好）且（噪声低）等特点。
10.电容器的功能：（.平滑滤波电容器）、（隔直流电容器）、（耦合电容器）、（谐振电容器）、（时间常数电容器）11.电容器的命名及规格：根据我国国家标准的规定，电容器型号由（4）个部分构成，电容量值由（2）个部分构成。
12.电容器允许偏差可以分为3个等级：ⅰ级，即偏差为（±5%）以下的电容值，ⅱ级，即偏差为（±5%～±10%）的电容值；ⅲ级，即偏差为（±20%）以上的电容值。
13.电感元件有两个特性：（对直流呈现很小的电阻,对交流呈现阻抗）、(电感元件具有阻止其中电流变化的特性)14.电感器的基本功能：(作为滤波线圈，阻止交流干扰)，（作为谐振线圈，与电容器组成谐振电脑）,（高频电路中作为高频信号的负载）、（制成变压器传递交流信号）、（利用电磁的感应特性制成磁性元件）15. 电感器标识为5L713，其中L标识（电感器），713标识（电感量）。
16. 变压器的功能有：（电压变化），（电流变换），（阻抗变化），（高低压电气隔离功能）。
17.电压调整率等于（空载电压-负载电压）/空载电压*100%18.二极管是一种半导体器件，二极管由一个（P型半导体）和（N型半导体）形成的P-N结，并在P-N结两端引出相应的电极引线，再加上管壳密封而成。
第八章直流稳压电源练习（二轮复习）一、选择题1、1. 并联型稳压电路能输出稳定的。
A．脉动直流电 B. 交流或直流电C．交流电 D. 直流电2、在（2）所示的电路中，正确的并联型稳压电路是。
3、用一只伏特表测量一只接在电路中的稳压二极管（2W13）的电压读数只是0.7V，这种情况表明该二极管______A．工作正常B．接反C．处于击穿状态D．不确定4、要求输出稳定电压+10V，集成稳压器应选用的型号是。
A．W7812 B. W317C．W7909 D. W3375、下列对串联型带放大环节稳压电源表述错误的是_____。
A、有调整元件、比较放大、基准电源、采样电路B、放大对象是采样信号与基准电源的差值C、需要时，调整管才工作；不需要时，调整管不工作。
D、比并联型稳压电路的输出电流大。
6、电路如图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中存在______处错误。
A．三B．四 C．五7、电路如上图示，此为一同学设计的输出Uo 为6V 直流电源电路，请指出其中变压器存在的错误是______。
A．变压器的副边值太大B．变压器的匝数比太小C．变压器的副边值太小8、稳压电路一般来说，它属于_____电路。
A．负反馈自动调整 B.负反馈放大C. 直流电路D.交流放大9、下列指标属于稳压电源特性指标的是_________.A.稳压系数SrB.输出电流IoC.输出电阻r oD.电压调整率Kv10、串联型稳压电路如图示，当调节电位器RW 时，如果UO 始终为22V，此时放大管T2 和调整管T1 分别工作在______。
A ．靠近截止区和饱和区B ．饱和区和截止区C ．放大区和饱和区11、串联型稳压电路如图示，该电路实质上是一个______电路。
A ．电压并联负反馈B ．电压串联负反馈C ．电流串联负反馈12、串联型稳压电路用复合管作调整管，是由于用单管________。
A ．击穿电压()BR CEO V β()BR CEO V 不够高 Ｂ．电流CM I 不够大Ｃ．功耗CM P 不够大 Ｄ．电流放大系数不够大β13、串联型稳压电路中，其调整管工作于_________。
直流稳压电源测试题
一、填空题：
1、在下图所示半波整流电路中，已知变压器次级电压 V sin 2202t
u ω=,变压器内阻及二极管的正向电阻均可忽略不计，负载电阻R L =300Ω。
(1)．输出电压的平均值()≈AV O U V ，负载电阻上的电流平均值()≈AV L I mA ；
(2)．考虑到电网电压允许波动±10%， 在选择二极管时， 其最大整流平均电流F I 应大 于 mA ，最大反向工作电压RM U 应大于 V 。
2、在如图所示电路中，已知D 1～D 3的正向压降及变压器的内阻均可忽略不计，变压器次级所标电压为交流有效值，选择一个正确答案填入空内。
(a)．R L1两端电压的平均值()≈AV O1U ；A ．90V B ．81V C ．45V (b)．R L2两端电压的平均值()≈AV O2U 。
A ．18V B ．9V C ．4.5V
3、在如图所示两电路中，已知：它们的输出电压的平均值相等，即()=AV O1U ()V 9AV 2O ≈U ；变压器的内阻及二极管的正向电阻均可忽略不计。
填空：
(1)．图（a ）中变压器次级电压有效值U 21≈ V ；(2)．图（b ）中变压器次级电压有效值U 22≈ V 。
二、计算分析题
1、将图示各部分合理连线，使负载电阻R L 的A 点电压平均值约为18V 。
R L 20V A
1236548750Hz ~220V D 1D 2D 4
D 3(有效值）
2、如图所示直流稳压电源，改正图中错误，使之能够正常工作。
3、分析图示电路：
（1） 说明由哪几部分组成？各组成部分包括哪些元件；
（2） 在图中标出U Ⅰ和U O 的极性，
（3） 求出U Ⅰ和U O 的大小。
4、电路如图所示，已知I Q =5mA ，试求输出电压U O 。
5、电路如图所示，已知I Q =5mA ，试求输出电压U O 。
6、 单相桥式整流电容滤波稳压电路如图所示，若u 2=24sin ωt V ，稳压管的稳压值U Z =6V ，试：
1．求U o 的值。
2. 若电网电压波动（u 1上升），说明稳定输出电压的物理过程。
3．若电容C 断开，画出u I 、u o 的波形，并标出幅值。
7、 画出单相桥式整流电容滤波电路，若要求U O =20V ，I O =100mA ，试求：
（1） 变压器副边电压有效值U 2、整流二极管参数I F 和U RM ；
（2） 电容开路时输出电压的平均值；
（3） 负载电阻开路时输出电压的大小。
8、如图所示的半波整流电路中，已知R L =100 ，u 2=20sin ωt (V),试求输出电压的平均值U O 、流过二极管的平均电流I D 及二极管承受的反向峰值电压U RM 的大小。
