打桩及桩基础施工流程及图片

打桩及桩基础施工流程及图片

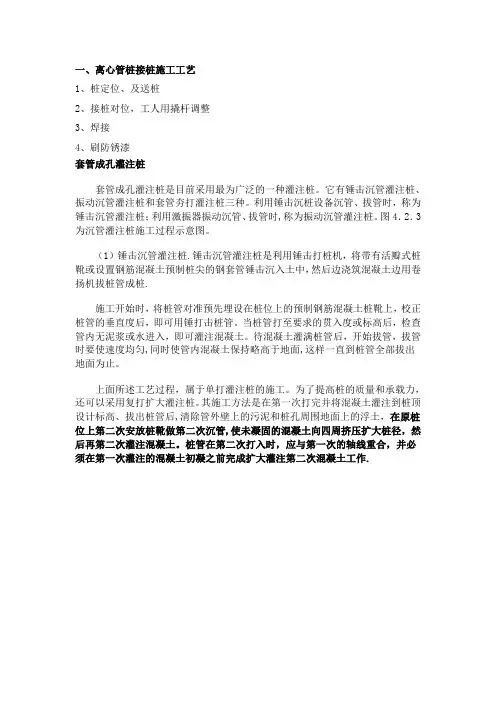

一、离心管桩接桩施工工艺
1、桩定位、及送桩
2、接桩对位，工人用撬杆调整
3、焊接
4、刷防锈漆
套管成孔灌注桩
套管成孔灌注桩是目前采用最为广泛的一种灌注桩。

它有锤击沉管灌注桩、振动沉管灌注桩和套管夯打灌注桩三种。

利用锤击沉桩设备沉管、拔管时，称为锤击沉管灌注桩；利用激振器振动沉管、拔管时,称为振动沉管灌注桩。

图4．2．3为沉管灌注桩施工过程示意图。

（1）锤击沉管灌注桩.锤击沉管灌注桩是利用锤击打桩机，将带有活瓣式桩靴或设置钢筋混凝土预制桩尖的钢套管锤击沉入土中，然后边浇筑混凝土边用卷扬机拔桩管成桩.
施工开始时，将桩管对准预先埋设在桩位上的预制钢筋混凝土桩靴上，校正桩管的垂直度后，即可用锤打击桩管。

当桩管打至要求的贯入度或标高后，检查管内无泥浆或水进入，即可灌注混凝土。

待混凝土灌满桩管后，开始拔管，拔管时要使速度均匀,同时使管内混凝土保持略高于地面,这样一直到桩管全部拔出地面为止。

上面所述工艺过程，属于单打灌注桩的施工。

为了提高桩的质量和承载力，还可以采用复打扩大灌注桩。

其施工方法是在第一次打完并将混凝土灌注到桩顶设计标高、拔出桩管后,清除管外壁上的污泥和桩孔周围地面上的浮土，在原桩位上第二次安放桩靴做第二次沉管,使未凝固的混凝土向四周挤压扩大桩径，然后再第二次灌注混凝土。

桩管在第二次打入时，应与第一次的轴线重合，并必须在第一次灌注的混凝土初凝之前完成扩大灌注第二次混凝土工作.。

图解桩基础施工PPT(55页)

图解桩基础施工PPT(55页)
4
二、灌注桩施工
灌注桩施工流程
二、灌注桩施工
采用正循环清孔
定桩位 埋设护筒 钻机定位 钻孔 第一次清孔 测孔深、沉淤 下钢筋笼 下导管 下钢筋笼 下钢筋笼 下导管 第二次清孔 测沉淤 安放隔水球 浇灌混凝土 浇灌混凝土 钻机移位 泥浆循环 泥浆处理 泥浆外运
采用反循环清孔
端承桩≤50mm; 摩擦端承桩或端承摩擦桩 ≤100mm; 摩擦桩≤300mm(规范6.3.9）
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
1 施工平面图：标明桩位、编号、施工顺序、水电线路和临时设施的位置；采用 泥浆护壁成孔时，应标明泥浆制备设施及其循环系统；
2
确定成孔机械、配套设备以及合理施工工艺的有关资料，泥浆护壁灌注桩必须 有泥浆处理措施；
3
施工作业计划和劳动力组织计划；机械设备、备件、工具、材料供应计划；
4 保证工程质量、安全生产和季节性施工的技术措施；
4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。

桩基础工程图文讲义含多张工序示意图

桩基础工程图文讲义含多张工序示意图
用平板车 运桩
1－铁轨
2－平台车 3－桩
29
四 打入法施工
▪ 打入法也称锤击法，是利用桩锤落到桩顶上的冲击力来
克服土对桩的阻力，使桩沉到预定的深度或达到持力层 的一种打桩施工方法。
▪ 锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度
快，机械化程度高，适用范围广，但施工时有冲撞噪声 和对地表层有振动，在城区和夜间施工有所限制。
置而组成。操作灵活，移动方便，适用于各种预制桩和灌注桩
35
的施工。
多功能桩架：沿轨道行驶，可作360°回转 ，导架可
伸缩和倾斜。 优点：可适应各种预制桩，也可用于灌注桩施工 缺点：是机构较庞大，现场组装和拆迁比较麻烦
36
钢筋混凝土预制桩施工
钢管桩施工
37
打斜桩
38
海上打桩
多功能桩架
履带式桩架
▪ 桩入土深度是否已达到设计位置，是否停止锤击，其判
断方法和控制原则与桩的类型有关。 47
（六） 打桩施工常见问题的分析
▪ 在打桩施工过程中会遇见各种各样的问题，例如桩顶破
碎，桩身断裂，桩身位移、扭转、倾斜，桩锤跳跃，桩 身严重回弹等。
▪ 发生这些问题的原因有钢筋混凝土预制桩制作质量、沉
桩操作工艺和复杂土层等三个方面的原因。
3
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
第四章 桩基础工程 第一节 预制桩施工 第二节 灌注桩施工

桩基础工程施工步骤图文讲解-4

桩基础工程施工步骤图文讲解-4

预制桩
3、桩基础的施工方法
1、冲孔灌注桩
冲钻成孔
▪ 冲击钻机通过机架、卷扬机把带
刃的重钻头(冲击锤)提高到一定 高度，靠自由下落的冲击力切削 破碎岩层或冲击土层成孔。
▪ 冲击钻头形式有十字形、工字形、
人字形等，一般常用十字形冲击 钻头。
3、桩基础的施工方法
1、冲孔灌注桩
现
现 场 冲 孔 机
场 冲 击 锤 的 焊
3、桩基础的施工方法
3、液压挖斗灌注桩
液 压 挖 斗 机
3、桩基础的施工方法
4、预制桩的施工 1）预制桩的吊装
3、桩基础的施工方法
4、预制桩的施工 2）预制桩的施工
3、桩基础的施工方法
4、预制桩的施工 3）现场施工图
4、护筒施工
埋设护筒
钻孔前，在现场放线定位，按桩 位挖去桩孔表层土，并埋设护筒。护 筒高2m左右，上部设1～2个溢浆孔， 是用厚4～8mm钢板制成的圆筒，其内 径应大于钻头直径200mm。护筒的作用 是固定桩孔位置，保护孔口，防止地 面水流入，增加孔内水压力，防止塌 孔，成孔时引导钻头的方向。
桩基础
目录
1、桩基础的定义 2、桩基础的分类 3、桩基础的施工方法 4、护筒施工 5、泥浆及正反循环施工 6、钢筋笼吊装及浇筑混凝土施工 7、开塞、下笼及桩身砼质量问题 8、施工工效分析 9、桩基础的检测方法及合格标准
1、桩基础的定义
桩基础是深基础应用最多的一种基础形式，它 由若干个沉入土中的桩和连接桩顶的承台或承 台梁组成。
接
3、桩基础的施工方法
1、冲孔灌注桩
现 场 冲 孔 机
3、桩基础的施工方法
2、旋挖成孔灌注桩
旋挖成孔 ▪ 旋挖成孔是一种旋转式钻孔

图解桩基础施工PPT(55页)

图解桩基础施工PPT(55页)

4. 焊接宜在桩四周对称地进行，待上下桩节固定后拆除导向箍再分层施
焊；焊接层数不得少于2层，第一层焊完后必须把焊渣清理干净，方 可进行第二层（的）施焊，焊缝应连续、饱满； 5. 焊好后的桩接头应自然冷却后方可继续施压，自然冷却时间不宜少于 8min；严禁采用水冷却或焊好即施打； 6. 雨天焊接时，应采取可靠的防雨措施； 7. 焊接接头的质量检查，对于同一工程探伤抽样检验不得少于3个接头。
二、灌注桩施工
灌注桩后注浆
灌注桩成桩后一定时间，通过预设于桩身内的注浆导管及与之相连的桩端、桩侧注浆阀注入 水泥浆，使桩端、桩侧土体（包括沉渣和泥皮）得到加固，从而提高单桩承载力，减小沉降。
二、灌注桩施工
后注浆装置规定：
1 后注浆导管应采用钢管，且应与钢筋笼加劲筋 绑扎固定或焊接； 桩端后注浆导管及注浆阀数量宜根据桩径大小 设置。对于直径不大于1200mm的桩，宜沿钢筋 笼圆周对称设置2根； 对于桩长超过15m且承载力增幅要求较高者，宜 采用桩端桩侧复式注浆。 对于非通长配筋桩，下部应有不少于2根与注浆 管等长的主筋组成的钢筋笼通底； 钢筋笼应沉放到底，不得悬吊，下笼受阻时不 得撞笼、墩笼、扭笼。
预应力
直径
壁厚
桩长
管桩按桩混凝土强度等级及壁厚分为： 预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)。 管桩按外径主要分为300MM、400MM、500MM、550MM、600MM、800MM、1000MM等规格。
PHC桩混凝土强度等级不低于C80，PC桩和PTC桩混凝土强度等级不高于C80但不低于C60。
③ 导管埋入混凝土深度宜为2～6m。严禁将导管提出混凝土灌注面，并应控制提拔导管速度，应有专人测量导管埋深

桩基础知识及施工要点讲义图文并茂ppt

桩基础知识及施工要点讲义图文并茂ppt
桩基础知识及施工要点讲义 图文并茂ppt
2023-10-30
contents
目录
• 桩基础概述 • 桩基础设计 • 桩基础施工 • 桩基础案例分析 • 总结与展望
01
桩基础概述
桩基础的定义与特点
定义
桩基础是一种将建筑物荷载通过桩传递到地下土层的结构形 式。
特点
具有将荷载分散到较大面积的土层中、提高地基承载能力、 减少沉降量等优点。
地下工程中桩基础的施 工难点和解决方案
地下工程中桩基础的实 例分析
05
总结与展望
桩基础技术的发展趋势与挑战
• 总结：桩基础技术是一种常用的工程方法，用于提高建筑物和结构的承载能力和稳定性。随着科技的不断 进步，桩基础技术也在不断发展，面临着新的发展趋势和挑战。
• 发展趋势 • 多元化：桩基础技术的应用范围越来越广泛，涵盖了多个领域，如建筑、桥梁、道路等。 • 精细化：桩基础技术的设计和施工越来越注重细节和精度，要求更高的质量和安全性。 • 绿色化：桩基础技术的应用越来越注重环保和可持续发展，推广应用节能减排、绿色施工等新技术。 • 挑战 • 技术更新迅速：桩基础技术的更新换代速度很快，需要不断学习和掌握新技术。 • 高质量要求：随着桩基础工程规模的不断扩大，对施工质量和安全的要求也越来越高。 • 复杂地质条件：在复杂地质条件下，如软土、山区等，桩基础的设计和施工面临着更大的挑战。
验收程序
按照国家规范和相关标准进行 验收，确保桩基质量符合要求 。
桩基础施工过程中可能出现的问题及解决方案
孔斜
钻孔或挖孔过程中可能出现孔 斜现象，影响桩基质量。解决 方案包括调整钻头或挖孔机的 转速和压力，确保垂直度。
塌孔
钻孔或挖孔过程中可能出现塌 孔现象，造成孔口漏水或塌陷 。解决方案包括采用护筒、泥 浆循环等措施保持孔壁稳定。

桩基础工程施工PPT课件

桩基础工程施工PPT课件
第29页/共49页
预制桩 2．静力压桩：
施工工艺
是利用压桩机桩架自重和配重的静压力，将桩逐节压入土中。
特点： 节约钢筋、砼，降低造价，无噪音、无振动，对周围环境影响小。
适用范围： 软土地基、城市中心、建筑物密集处、精密工厂扩建等。
压桩机械： 机械式、液压式
施工方法： 分段压入
第30页/共49页
预制桩
第40页/共49页
灌注桩
施工工艺
由空心钻杆内部通 入泥浆或高压水， 从钻杆底部喷出， 携带钻下的土渣沿 孔壁向上流动，由 孔口将土渣带出流 入泥浆池。
正循环回转钻机成孔工艺原理图
第41页/共49页
灌注桩
施工工艺
反循环工艺的泥 浆上流的速度较 高，能携带较大 的土渣。
反循环回转钻机成孔工艺原理图
第42页/共49页
施工工艺
Φ300~600mm
8~20m
适用范围：地下水位较低，土质为填土层、粘性土层、粉土层、 砂土层和粒径不大的砾砂层。
施工工艺：确定成孔顺序 →桩机就位 →成孔→ 钢筋笼→ 浇砼 →桩承台
钻头的类型：锥式钻头、平底钻头、耙式钻头。 成孔方法：长螺旋、短螺旋（正转钻进、反转提土）
第38页/共49页
按桩身材料分
混凝土桩
应用最广泛，制作方便，桩身强度高， 耐腐蚀性好，价格低
桩
钢桩
材料强度高，贯透能力强，挤土影响小； 价格昂贵，耐腐蚀性差
组合材料桩
由两种以上材料组成的桩
第8页/共49页
桩基础的分类
按施工工艺分
预制桩 桩
借助于专用机械设备将预先制作好的具有一定形状、刚 度与构造的桩打入、压入或振入土中去的桩型。
灌注桩
在桩位处成孔，然后放入钢筋骨架，再浇筑混凝土而成的 桩

二章桩基础工程ppt课件

二章桩基础工程ppt课件

单动汽锤
3、双动汽锤：双动汽 锤的冲击部分为活 塞，动力是蒸汽。 汽缸是固定在桩顶 上不动的，而汽锤 是在汽缸内，由蒸 汽推动而上下运动。
双动汽锤
双动汽锤的工作过程和原理是：先将 桩锤固定在桩顶上，然后将蒸汽由汽 锤的汽缸调节阀进入活塞下部，由蒸 汽的推动而升起活塞，当升到最上部 时，调节阀在压差的作用下自动改变 位置，蒸汽即改变方向而进入活塞上 部，下部汽体则同时排出。如此反复 循环进行而逐渐把桩打入土中。
• ②浆锚法 用硫磺胶泥或
环氧树脂作为胶 结剂的接桩工艺， 称为浆锚法。
如右图所示。
打 入 预 制 桩 － 第 一
节 桩
体
打入预制桩－电焊接桩
打 入 预 制 桩 －
末 节 桩
体
Hale Waihona Puke ⑶打桩质量控制： ◆满足贯入度及桩尖设计标高要求 ◆桩位偏差在允许范围之内
摩擦桩的入土深度控制：以标高为主，最 后贯入度作为参考 端承桩的入土深度控制：以最后贯入度为 主，标高作为参考
在打桩时，若要使桩顶打入土中一定深度， 则需设置送桩。
• （5）设置标尺及其它
打桩前，设置标尺，以观测、控制 桩的入土深度。应认真处理高空、地 上和地下障碍物，如地下管线、旧有 基础、树木杂草等。此外打桩前应对 现场周围（一般10米以内）的建筑物 作全面检查，如有危房或危险构筑物， 必须预以加固，不然由于打桩振动， 可造成倒塌。
按受力 性质分
摩擦桩 端承桩
摩擦桩 端承摩擦桩 端承桩 摩擦端承桩
桩基础
按制作 方法分
预制桩 现浇桩
人工成孔灌注桩 机械成孔灌注桩
按材料分
钢桩
复合地基桩
预应力钢筋砼桩 钢筋砼桩 木桩

桩基础工程施工图文要点讲义(80页)

桩基础工程施工图文要点讲义(80页)

2.0~3.0 5
1.0~2.0
60 2.5~3.5
1.5~2.5
90 3.0~4.0
>5 2.0~3.0
90~100 3.0~5.0
2.5~3.5
30~40
40~45 45~50
50
2 500~ 4 000
3~5
3 000~ 5 000
4~8
5 000~ 7 000~ 7 000 10 000
2021/2/25
2021/2/25
6
桩基础构造 桩基础包括：桩体和承台。 荷载传递路径： 上部结构 承台 桩 地基
桩的分类 按荷载传递机理分：端承桩、摩擦桩。
桩端阻力
桩侧阻力
3. 桩的类型
按受力 性质分
摩擦桩 端承桩
摩擦桩 端承摩擦桩 端承桩 摩擦端承桩
桩基础
按制作 方法分
预制桩 现浇桩
人工成孔灌注桩 机械成孔灌注桩
35~40 40
1.5~2.5 4
0.5~1.5 20~30
2~3 800~ 1 600
柴油锤
35
45
3.5
4.5
7.2
9.6
2 500~ 4 000
4 000~ 5 000
1.8~2.3
60 6.0 15.0 5 000~ 7 000
72 7.2 18.0 7 000~ 10 000
40~45 45~50 50~55 55~60
适用范围 适宜打各种桩；粘土、含砾石的土和一般土层均可使用。
2021/2/25
21
B. 单动汽锤
利用蒸汽或压缩空气的压力将锤头上举，然后由锤的自重向下冲 击沉桩。只在上升时耗用动力，下降靠自重；

桩基础工程施工技术讲义讲稿(桩承台图文并茂精品PPT课件

桩基础工程施工技术讲义讲稿(桩承台图文并茂精品PPT课件
10
灌注桩—钻孔、放钢筋笼、浇砼。尺寸灵活，还可扩头，配筋率可以小 ，但现场脏，质量难保证，如断桩、缩颈、露筋、清底不充分等。
11
3、按设置效应分 —是否挤土
例上海某电话局机务大楼，打桩使周边房屋破坏， 赔40万。解决方法：挖地沟、合理安排打桩顺序。
挤土桩—打入或压入，预制桩或沉管灌注桩。挤土使土密实，但打入有噪声， 挤土会发生漂桩，还会破坏周边设施
(二) 端承桩
14
5、按直径大小分—一般直径桩、微桩、大直径桩 微桩（树根桩）—d<250mm，多用于地基加固、托换 大直径桩— d>800mm，往往是端承，一柱一桩，人工挖孔
一般直径桩—(250<d<800mm)
15
§ 3.1 预制桩施工
预制桩包括混凝土预制桩、钢桩两种。
混凝土预制桩常用的有钢筋混凝土实心方桩、预应力混凝土空心管桩。 钢桩有钢管桩、H型钢桩、其他异性钢桩。
（1）打桩机械
打桩机具主要包括桩锤、桩架和动力装置三个部分。
➢桩锤是对桩施加冲击力，将桩打入土中的机具； ➢桩架的作用是将桩吊到打桩位置，并在打桩过程中引导桩的方向，保证桩锤能沿要求的方向
冲击；
➢动力装置包括驱动桩锤及卷扬机用的动力设备。
10/8/2020
22
10/8/2020
23
施工中常见的桩锤有落锤、蒸汽锤（单动汽锤、双动汽锤）、柴油汽锤、振动桩锤和液压锤。
3. 预制桩堆放
堆放地点应平整坚实，排水通畅； 垫木间距应与吊点位置相同，各层垫木应位于同一垂直线上； 堆放层数不宜过多，一般不宜超过4层； 避免二次搬运。
10/8/2020
21
预制桩沉桩——锤击沉桩的施工方法
锤击沉桩是混凝土预制桩常用的沉桩方法，它施工速度间施工有所限制。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
❖ 端承桩是穿过软弱土层而达到坚硬土层或岩层上的 桩，上部结构荷载主要由岩层阻力承受；施工时以 控制贯入度为主，桩尖进入持力层深度或桩尖标高 可作参考。
❖ 摩擦桩完全设置在软弱土层中，将软弱土层挤压密 实，以提高土的密实度和承载能力，上部结构的荷 载由桩尖阻力和桩身侧面与地基土之间的摩擦阻力 共同承受，施工时以控制桩尖设计标高为主，贯入 度可作参考。
mm
<10 用钢尺量
mm
<10 用钢尺量, L为桩长
<L/1000 用钢尺量
mm
<2
用钢尺量
min
>1.0 秒表测定
mm
<10 用钢尺量
<L/1000 用钢尺量
硫磺胶泥接桩：胶泥浇筑时间 min
7 浇筑后停歇时间
min
<2
秒表测定
>7
秒表测定
8 桩顶标高 9 停锤标准
mm
±50
设计要求
水准仪
现场实测或查沉桩记录
3
4
▪ 桩按施工方法分为预制桩和灌注桩 ❖ 预制桩根据沉入土中的方法，可分打入桩、水冲 沉桩、振动沉桩和静力压桩等； ❖ 灌注桩是在桩位处成孔，然后放入钢筋骨架，再 浇筑混凝土而成的桩。灌注桩按成孔方法不同， 有钻孔灌注桩、挖孔灌注桩、冲孔灌注桩、套管 成孔灌注桩及爆扩成孔灌注桩等。
5
第一节 预制桩施工
17
钢筋混凝土预制桩制作－混凝土浇筑
18
19
预制管桩外形
桩头
20
21
截桩
22
垫层施工
23
垫层
24
承台钢筋
承台模板 25
26
承台和地基梁浇筑混凝土后
27
承台细部
三 预制桩的起吊、运输
1．起吊
❖ 当桩的砼达到设计强度的75%方可起吊，钢筋混凝土预制桩应 达到设计强度的70%才可起吊；达到100%设计强度才 能运输和打桩。若提前吊运，必须采取措施并经过验 算合格方可进行。
❖ 桩在起吊搬运时，必须做到平稳，避免冲击和振动， 吊点应同时受力，且吊点位置应符合设计规定。
❖ 桩吊点位置的确定（原则：弯矩最小）
用钢尺量 用钢尺量 用钢尺量
5
多节桩锚固钢筋长度
±10
用钢尺量
14
▪ 混凝土制作宜用机械搅拌、机械振捣；浇筑混凝土过程
中应严格保证钢筋位置正确，桩尖应对准纵轴线，纵向 钢筋顶部保护层不宜过厚，钢筋网片的距离应正确，以 防锤击时桩顶破坏及桩身混凝土剥落破坏。采用叠层法 生产时，上层桩和邻桩浇筑，必须在下层和邻桩的混凝 土强度达到设计强度的30%以后才能进行。浇筑完毕后， 立即加强养护，防止由于混凝土收缩产生裂缝，养护时 间不少于7d。
依据施工图设计要求，把桩基定位轴线、桩的位置 在施工现场准确地测定出来，并作出明显的标志。在打 桩现场附近设置2～4个水准点，用以抄平场地和作为检 查桩入土深度的依据。桩基轴线的定位点及水准点，应 设置在不受打桩影响的地方。
▪ 桩帽、垫衬和送桩设备机具准备
10
二 桩的制作、运输、堆放
❖ 管桩及长度在10m以内的方桩在预制厂制 作，较长的方桩在打桩现场制作。
深 度 ＜ 20mm ， 宽 度 ＜ 裂缝测定仪，该基在地下
0.25mm，横向裂缝不超过 水有侵蚀地区及锤击数超
边长的一半
过500击的长桩不适用
成品桩尺寸：横截面边长
桩顶对角线差
5
桩尖中心线
一
桩身弯曲矢高
般
桩顶平整度
项
电焊接桩：焊缝质量
目 6
电焊结束后停歇时间 上下节点平面偏差
节点弯曲矢高
mm
±5 用钢尺量
❖ 模板可以保证桩的几何尺寸准确，使桩面 平整挺直；桩顶面模板应与桩的轴线垂直； 桩尖四棱锥面呈正四棱锥体，且桩尖位于 桩的轴线上；底模板、侧模板及重叠法生 产时桩面间均应涂刷好隔离层，不得粘结。
11
▪ 钢筋骨架的主筋连接宜采用对焊；主筋接头配置在同
一截面内数量不超过50%；同一根钢筋两个接头的距 离应大于30d0并不小于500mm。桩顶和桩尖直接受到 冲击力易产生很高的局部应力，桩顶和桩尖钢筋配置 (如图4.2所示)应作特殊处理。钢筋骨架制作允许偏差 应符合表4.1的规定。

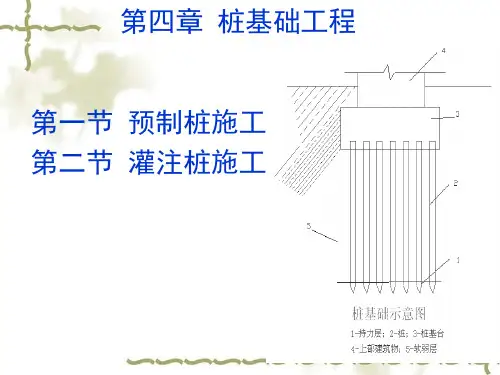

第四章 桩基础工程 第一节 预制桩施工 第二节 灌注桩施工
1
❖ 桩基础是深基础应用最多的一种基 础形式，它由若干个沉入土中的桩 和连接桩顶的承台或承台梁组成。
❖ 桩的作用是将上部建筑物的荷载传
递到深处承载力较强的土层上，或
将软弱土层挤密实以提高地基土的
承载能力和密实度。
2
▪ 桩按受力情况分为端承桩和摩擦桩两种(图4.1)
12
13
表4.1 预制桩钢筋骨架质量检验标准
项
序
检查项目
允许偏差或允许值(mm) 检查方法
1
主筋距桩顶距离
主
控
2
多节桩锚固钢筋位置
项
3
目
4
多节桩预埋铁件 主筋保护层厚度
±5
用钢尺量
±5
用钢尺量
±3
用钢尺量
±5
用钢尺量
1
主筋间距
±5
用钢尺量
一
2
般
项
3
目
4
桩尖中心线 箍筋间距
桩顶钢筋网片
10 ±20 ±10
▪ 钢筋混凝土预制桩的质量检验标准应符合表4.2的规定。
15
表4.2 钢筋混凝土预制桩的质量检验标准
项序
主1 控2 项 目3
检查项目
桩体质量检验 桩位偏差 承载力
允许偏差或允许值(mm)
单位
数值
检查方法
按基桩检测技术规范 按基桩检测技术规范
见本表
用钢尺量
按基桩检测技术规范 按基桩检测技术规范
砂、石、水泥、钢材等原
▪ 预制桩：在预制构件厂或施工现场预制，用沉桩
设备在设计位置上将其沉入土中。
▪ 特点：坚固耐久，不受地下水或潮湿环境影响，
能承受较大荷载，施工机械化程度高，进度快， 能适应不同土层施工。
▪ 应用：钢筋混凝土预制桩是我国目前广泛采用的
一种桩型。
6
▪ 预制桩有方形实心断面桩和圆柱体空心断面桩。
7
8
▪ 预制桩施工前，应根据施工图设计要求、桩的类
1
材料(现场预制时)
符合设计要求
一 般
2
混凝土配合比及强度(现 场预制时)
符合设计要求
项 目
3
成品桩外形
表面平整、颜色均匀、 掉角深度＜10mm，蜂 窝面积小于总面积
0.5%
查出厂质保文件 或抽样送检 检查称量及 查试块记录
直观
16
项序
检查项目
允许偏差或允许值(mm)
检查方法
单位
数值
4
成品桩裂缝(收缩裂缝或起吊、 运输、堆放引起的裂缝)
型、成孔过程对土的挤压情况、地质探测和试桩 等资料，制定施工方案。其主要内容包括：确定 施工方法，选择打桩机械，确定打桩顺序，桩的 预制、运输，以及沉桩过程中的技术和安全措施。
▪ 常用沉桩方法：锤击法（打入法）沉桩；静力压
桩；振动沉桩；射水沉桩。9源自一 施工准备▪ 场地平整及周边障碍物处理 ▪ 定桩位及埋设水准点
