第十章 脉冲基础知识和晶体管反相器练习
- 格式:doc
- 大小:37.50 KB
- 文档页数:4
2004——2005学年第二学期期末试题《脉冲与数字电路》一、填空(每空1分,20分)(§2-1)17、在数字逻辑电路中,基本逻辑关系为、、三种。
实现这三种逻辑功能的电路称为、、。
18、作为逻辑取值的和并不表示数值的大小,而是表示对立的两个逻辑状态。
19、与门的逻辑功能为:。
20、反相器就是,它的逻辑功能是输入低电平时,输出为;输入为高电平时输出为。
其逻辑表示式为:。
21、MOS与非门可分为、和三种类型。
其中速度较慢。
22、三态门的输出端可以输出、、三种状态。
23、三态门可作为和,常用作计算机系统中各部件的输出级。
24、代数化简法包括、、、。
25、常用的显示译码器有三种、、。
1.数字逻辑电路是指输出与输入之间存在着一定逻辑关系的电路,又简称逻辑电路。
※2.逻辑代数最基本的运算有与运算、或运算和非运算。
3.真值表是把输入逻辑变量的各种可能取值和对应的逻辑函数值排列在一起组成的表格。
4.当且仅当决定某件事的各个事件中,任意具备一个和几个时,这件事情都能发生,那么这件事情和各个条件的关系叫或逻辑关系,逻辑式:Y=A+B(§2-2)5.逻辑函数常用的表示方法有:真值表、逻辑表达式和逻辑图。
※(§2-3)6.与或非门电路输出与输入之间是先与、再或、后非的逻辑关系。
7.异或门实现的逻辑关系是输入相同时为0,不同时为1,其逻辑表达式为Y=A B+A B.※8.由于TTL电路输出电阻小,一般TTL电路是不能接成线与方式的,即多个输出端不能连接在一起。
9.在实际应用中,OC门不仅可实现线与逻辑,还可实现逻辑电平的变换。
10.三态门的输出端可以输出高电平、低电平、高阻态三种状态,可以看作是由两个与非门及一个二极管组成。
※(§3-1)11。
按照逻辑功能的不同,数字电路可分为两大类:组合逻辑电路和时序逻辑电路。
12。
所谓组合电路,是指在任何时刻,输出信号仅取决于该时刻的输入信号,而与先前的状态无关的电路。

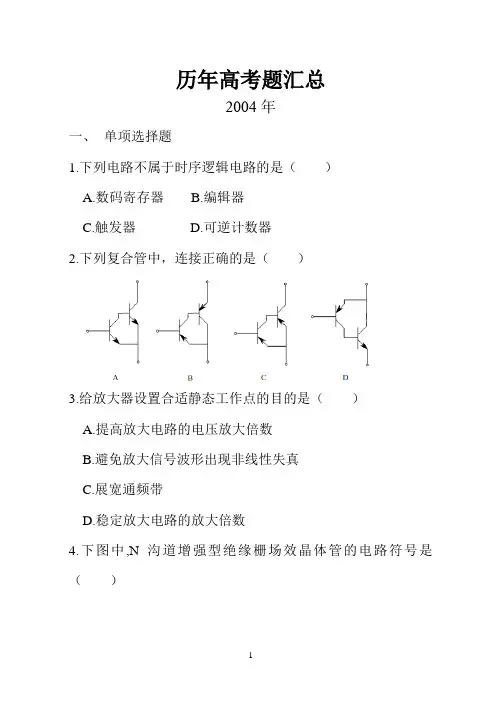

历年高考题汇总2004年一、单项选择题1.下列电路不属于时序逻辑电路的是()A.数码寄存器B.编辑器C.触发器D.可逆计数器2.下列复合管中,连接正确的是()3.给放大器设置合适静态工作点的目的是()A.提高放大电路的电压放大倍数B.避免放大信号波形出现非线性失真C.展宽通频带D.稳定放大电路的放大倍数4.下图中,N沟道增强型绝缘栅场效晶体管的电路符号是()5.描述脉冲波形的主要参数有:脉冲周期、脉冲宽度、脉冲上升时间、脉冲下降时间和()A.初相位B.存储时间C.脉冲幅值D.时间常数6.三极管组成的放大电路中,没有电流放大作用的是()A.共射极放大电路B.共集电极放大电路C.共基极放大电路D.共基极和共集电极放大电路7.下面所列的振荡电路中,可以获得很高振荡频率的是()A.变压器反馈式振荡器B.电感三点式振荡器C.电容三点式振荡器D.RC桥式振荡器、8.多级直流放大器所用的级间耦合方式为()A.阻容耦合B.变压器耦合C.直接耦合D.阻容耦合或直接耦合9.主要用于大电流负载或负载经常变化场合的滤波器是()A.电容滤波器B.电感滤波器C.LC--π型滤波器 D RC--π型滤波器10.如图270所示电路完成的逻辑功能是( )A.比较B.选择C.半加D.全加11.将正弦信号转换成与之频率相同的脉冲信号,应采用( )A.译码器B.移位寄存器C.A /D 转换器D.施密特触发器12.选出正确的并联型稳压电路(V 1为输入端,V 0为输出端)为( )13.下列说法正确的是( )A. 负反馈能改善信号本身固有的失真B.负反馈能完全消除非线性失真C.负反馈既能消除非线性失真,又能改善信号本身的固有失真D.负反馈只能减小非线性失真,而不能完全消除图27014.关于CMOS反相器说法错误的是()A.CMOS反相器正常工作时,两个MOS管总是一个导通,一个截止B.CMOS反相器输入端不可以悬空C .CMOS反相器输入端可以悬空D.CMOS反相器的电源不能接反15.关于理想运放叙述正确的是()A.开环电压增益为0B.差模输入电阻为0C.差模输出电阻为∞D.共模抑制比为∞16.关于双向晶闸管导通条件叙述完整的是()A.主电极加正或负电压,控制极加正或负电压B.主电极加正电压,控制极加正电压C.主电极加正电压,控制极加正或负电压D.主电极加正或负电压,控制极加正电压17.图271所示电路为()A.反相比例运算放大器B.同相比例运算放大器C.加法器图271D.减法器18.异或门的逻辑符号是( )19.与二进制数11010相对应的十进制数是( )A.24B.25C.26D.2820.LC 并联谐振回路的谐振频率为( )A. 0f =2πfLB.0f =fC π21C.0f =LC π21D. 0f =LC π221.OCL 和OTL 功放电路的区别,下列叙述错误的是()A.OCL 是双电源供电,OTL 是单电源供电B.OTL 是双电源供电,OCL 是单电源供电C.OTL 电路是输出端有耦合电容D.OCL 电路输出端不需要耦合电容22.如图272所示电路的反馈类型为( )A.电流并联负反馈B.电流串联负反馈C.电压串联负反馈D.电压并联负反馈23.共模抑制比的定义为( )A.差模输入电压与共模输入电压之比B.差模输入电压与共模输出电压之比C.差模放大倍数与共模放大倍数之比D.交流放大倍数与直流放大倍数之比24.凡在数值上或时间上不连续变化的信号,称为( )A.模拟信号B.数字信号C.直流信号D.交流信号25.DAC 转换器的功能是( )A.模拟信号转换为数字信号B.数字信号转换为模拟信号C.非电信号转换为模拟信号D.模拟信号转换为非电信号26.如图273所示基本RS 触发器,设初始Q=1,Q =0,则当R =1,S =1时( )A.Q=0 Q =1图272图273B. Q=0 Q =0C. Q=1 Q =1D. Q=1 Q =027.从高频已调波中检出调制信号的过程称为( )A.调制B.检波C.调频D.选频28.在本征半导体中,自由电子浓度 空穴浓度( )A.大于B.小于C.等于D.不能确定29.测得某电路上晶体管三个电极对地电位分别为V E =3V ,V B =3.7V ,V C =3.3V ,则晶体管工作在( )A.放大区B.饱和区C.截止区D.击穿区30.逻辑函数式Y=G F E ++可以写成( )A.G F E ++=YB.=Y EFGC.G F E ∙∙=YD.=Y FG E +31.触发器接法,能实现Q n+1=Q n 的电路是( )32.半导体受光照后,其导电能力会( )A.增加B.减弱C.不变D.丧失二、填空题1.理想集成运放的两输入端电流等于_,两输入端之间的电位差等于_。
微电子技术基础知识单选题100道及答案解析1. 微电子技术的核心是()A. 集成电路B. 晶体管C. 电子管D. 激光技术答案:A解析:集成电路是微电子技术的核心。
2. 以下哪种材料常用于微电子器件的制造()A. 钢铁B. 塑料C. 硅D. 木材答案:C解析:硅是微电子器件制造中常用的半导体材料。
3. 微电子技术中,芯片制造工艺的精度通常用()来衡量。
A. 纳米B. 微米C. 毫米D. 厘米答案:A解析:芯片制造工艺精度通常用纳米来衡量。
4. 集成电路中,基本的逻辑门包括()A. 与门、或门、非门B. 加法门、减法门C. 乘法门、除法门D. 以上都不对答案:A解析:与门、或门、非门是集成电路中的基本逻辑门。
5. 微电子技术的发展使得计算机的体积越来越()A. 大B. 小C. 不变D. 随机答案:B解析:微电子技术进步使计算机体积逐渐变小。
6. 以下哪个不是微电子技术的应用领域()A. 航空航天B. 农业种植C. 通信D. 医疗答案:B解析:农业种植通常较少直接应用微电子技术。
7. 在微电子制造中,光刻技术的作用是()A. 刻蚀电路B. 沉积材料C. 图案转移D. 检测缺陷答案:C解析:光刻技术主要用于图案转移。
8. 微电子封装技术的主要目的是()A. 保护芯片B. 提高性能C. 便于连接D. 以上都是答案:D解析:微电子封装技术能保护芯片、提高性能并便于连接。
9. 摩尔定律指出,集成电路上可容纳的晶体管数目约每隔()翻一番。
A. 18 个月B. 2 年C. 5 年D. 10 年答案:A解析:摩尔定律表明约每隔18 个月集成电路上晶体管数目翻番。
10. 微电子技术中的掺杂工艺是为了改变半导体的()A. 电阻B. 电容C. 电导D. 电感答案:C解析:掺杂改变半导体的电导特性。
11. 以下哪种设备常用于微电子制造中的检测()A. 显微镜B. 示波器C. 扫描仪D. 电子显微镜答案:D解析:电子显微镜常用于微电子制造中的检测。

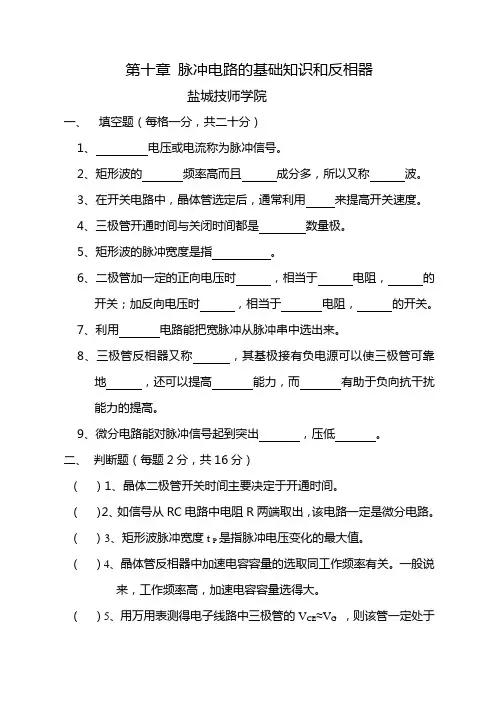

第十章脉冲电路的基础知识和反相器盐城技师学院一、填空题(每格一分,共二十分)1、电压或电流称为脉冲信号。
2、矩形波的频率高而且成分多,所以又称波。
3、在开关电路中,晶体管选定后,通常利用来提高开关速度。
4、三极管开通时间与关闭时间都是数量极。
5、矩形波的脉冲宽度是指。
6、二极管加一定的正向电压时,相当于电阻,的开关;加反向电压时,相当于电阻,的开关。
7、利用电路能把宽脉冲从脉冲串中选出来。
8、三极管反相器又称,其基极接有负电源可以使三极管可靠地,还可以提高能力,而有助于负向抗干扰能力的提高。
9、微分电路能对脉冲信号起到突出,压低。
二、判断题(每题2分,共16分)()1、晶体二极管开关时间主要决定于开通时间。
()2、如信号从RC电路中电阻R两端取出,该电路一定是微分电路。
()3、矩形波脉冲宽度t P是指脉冲电压变化的最大值。
()4、晶体管反相器中加速电容容量的选取同工作频率有关。
一般说来,工作频率高,加速电容容量选得大。
()5、用万用表测得电子线路中三极管的V CE≈V G,则该管一定处于截止状态。
()6、若RC电路时间常数一样,则充电电压越大,C的充电速率越大。
()7、NMOS反相器,由于输出端电容性负载的影响,使其工作速度受到了限制。
()8、在实际应用中,常用积分电路来产生尖峰波,而用微分电路来选择不同脉冲宽度的脉冲信号。
三、选择题(每题3分,共24分)1、锗PNP型三极管饱和时V CES为()A、0.1VB、-0.1VC、0.3VD、-0.3V2、反相器输入低电平时输出应为()A、高电平B、低电平C、不一定3、三极管饱和导通的条件是()A、V BE≥0.7V,V BE>V BCB、V BE≥0.7V,V BE<V BCC、V BE≤0.7V,V BE>V BC4、如图1所示,为某放大电路的直流通路,测得A点的电位为2V,则三极管的工作状态为()A、饱和B、放大C、截止D、内部短路5、图2所示,毫安表读数为1mA,则该管处于()工作状态。

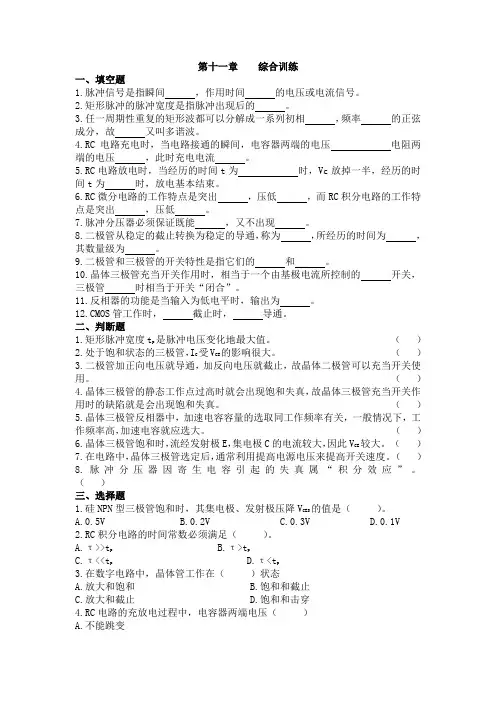

第十一章综合训练一、填空题1.脉冲信号是指瞬间,作用时间的电压或电流信号。
2.矩形脉冲的脉冲宽度是指脉冲出现后的。
3.任一周期性重复的矩形波都可以分解成一系列初相,频率的正弦成分,故又叫多谐波。
4.RC电路充电时,当电路接通的瞬间,电容器两端的电压电阻两端的电压,此时充电电流。
5.RC电路放电时,当经历的时间t为时,Vc放掉一半,经历的时间t为时,放电基本结束。
6.RC微分电路的工作特点是突出,压低,而RC积分电路的工作特点是突出,压低。
7.脉冲分压器必须保证既能,又不出现。
8.二极管从稳定的截止转换为稳定的导通,称为,所经历的时间为,其数量级为。
9.二极管和三极管的开关特性是指它们的和。
10.晶体三极管充当开关作用时,相当于一个由基极电流所控制的开关,三极管时相当于开关“闭合”。
11.反相器的功能是当输入为低电平时,输出为。
12.CMOS管工作时,截止时,导通。
二、判断题1.矩形脉冲宽度tp是脉冲电压变化地最大值。
()2.处于饱和状态的三极管,IC 受VCE的影响很大。
()3.二极管加正向电压就导通,加反向电压就截止,故晶体二极管可以充当开关使用。
()4.晶体三极管的静态工作点过高时就会出现饱和失真,故晶体三极管充当开关作用时的缺陷就是会出现饱和失真。
()5.晶体三极管反相器中,加速电容容量的选取同工作频率有关,一般情况下,工作频率高,加速电容就应选大。
()6.晶体三极管饱和时,流经发射极E,集电极C的电流较大,因此VCE较大。
()7.在电路中,晶体三极管选定后,通常利用提高电源电压来提高开关速度。
()8.脉冲分压器因寄生电容引起的失真属“积分效应”。
()三、选择题1.硅NPN型三极管饱和时,其集电极、发射极压降VCES的值是()。
A.0.5VB.0.2VC.0.3VD.0.1V2.RC积分电路的时间常数必须满足()。
A.τ>>tp B.τ>tpC.τ<<tp D.τ<tp3.在数字电路中,晶体管工作在()状态A.放大和饱和B.饱和和截止C.放大和截止D.饱和和击穿4.RC电路的充放电过程中,电容器两端电压()A.不能跳变B.可以跳变C.充电时按指数规律减小D.放电时按指数规律增加5.晶体三极管作开关使用时,其开通时间设为T1,关闭时间设为T2,则()A.T1>T2B.T1>>T2C.T1<<T2D.T1<T26.电容器充放电电流()A.不能跳变B.可以跳变C.按指数规律减小D.充电时升高,放电时降低7.RC电路中,R=100KΩ,C=50μF,充电后Vm=8V,当开始放电至第3.5秒钟时,电容器两端的电压约为()A.4VB.5VC.6VD.8V8.为了减小开关时间,常在晶体管的基极回路中引入加速电容,它的主要作用是()A.起隔开直流作用B.开通时加速C.关闭时加速D.以上答案都不对9.将矩形波输入积分电路,得到()A.矩形波B.尖峰波C.近似三角波D.正弦波10.关于脉冲的说法正确的是()A.一定是周期性的B.一定是非周期性的C.可以是单次的D.一定是单次的11.三极管作为开关使用时,要提高开关速度,使用不当的方法是()A.降低饱和深度B.增加饱和深度C.接入加速电容D.采用β大的三极管12.矩形波的特点是()A.高次谐波频率高B.基波成分多C.功耗低D.以是都不对13.CMOS反相器的优点是()A.易饱和和截止B.易维修C.功耗低D.以上都不对四、分析与计算1.在图11-8所示电路中,如果R1=4.3KΩ,R2=16KΩ,RC=1.5KΩ,VCC=12V,—VBB =—8V,VC1=5V,输入信号Vi的高电平为5.5V,低电平为0.3V,试问:(1)当三极管β=30时,三极管能否可靠截止与饱和?(2)为了保证三极管在输入信号为高电平时能可靠饱和三极管的β值最小应为多少?的最低值应为多少?(3)为了保证在输入信号为低电平时能可靠截止,VBB图11-8,问R至少为多2.如图11-9所示电路,已知C=0.3μF,输入方波频率为1000HZ大,才能使该电路具有积分电路的功能Vi(3)在图11-10中,试分析C1的作用,若输入信号为周期性的矩形彼,通过估算说明三极管的工作状态变化。

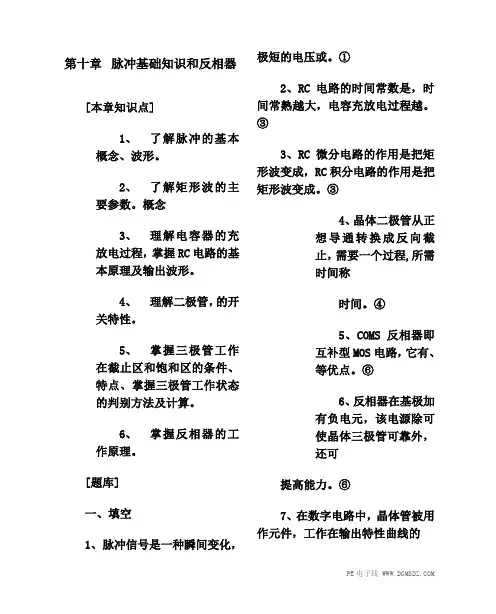

第十章脉冲基础知识和反相器[本章知识点]1、了解脉冲的基本概念、波形。
2、了解矩形波的主要参数。
概念3、理解电容器的充放电过程,掌握RC电路的基本原理及输出波形。
4、理解二极管,的开关特性。
5、掌握三极管工作在截止区和饱和区的条件、特点、掌握三极管工作状态的判别方法及计算。
6、掌握反相器的工作原理。
[题库]一、填空1、脉冲信号是一种瞬间变化,极短的电压或。
①2、RC电路的时间常数是,时间常熟越大,电容充放电过程越。
③3、RC微分电路的作用是把矩形波变成,RC积分电路的作用是把矩形波变成。
③4、晶体二极管从正想导通转换成反向截止,需要一个过程,所需时间称时间。
④5、COMS反相器即互补型MOS电路,它有、等优点。
⑥6、反相器在基极加有负电元,该电源除可使晶体三极管可靠外,还可提高能力。
⑥7、在数字电路中,晶体管被用作元件,工作在输出特性曲线的或。
⑤8、RC微分电路的τ应,输入矩形脉宽t p,积分电路的τ应输入矩形脉宽t p。
③9、三极管的开通时间与关闭时间都是数量级。
④10、在开关电路中,三极管选定后,可在开关管信号输入电阻两端并联一个来提高开关速度。
④11、微分电路能对脉冲信号起到突出、压低,积分电路能对脉冲信号起到突出、压低。
③12、脉冲分压器不失真传输矩形波的条件是。
C1太大会出现现象,C1太小会出现现象。
③二、选择1、为了避免脉冲分压器输出端寄生电容引起的波形失真,应在脉冲分压电路中加入()。
③A、补偿电阻B、补偿电容器C、补偿电感和电阻2、晶体二极管从反向截止到正向导通所需时间为t1,从正向导通到反向截止所需时间为t2,则t1和t2的关系是()。
④A、t1=t2B、t1>t2C、t1<t23、晶体三极管作为开关元件使用时,它的工作状态是()。
④A、截止或饱和B、截止或放大C、放大或饱和4、硅NPN三极管饱和时,其集电极与发射极压降V ces的值是()。
⑤A、0.7VB、0.4VC、0.3V5、用万用表测得电子线中晶体管的V ce≈+V ct,则该管处于()。
第十三章脉冲电路基础知识一、填空题1.数字信号在数值上和时间上均是________的信号。
2.矩形波脉冲主要参数有、、、、和______ 以及_______。
3.RC电路可组成耦合电路,______和_______等。
4.RC微分电路的工作特点:输出信号取自RC电路的________两端,能将矩形波变成________波。
5.RC积分电路的工作特点:输出信号取自RC电路的________两端,能将矩形波变成________波。
6.晶体二极管从反向截止到正向导通和从正向导通到反向截止转换时都要花一定时间,其中_____________所需时间很短,可以忽略不计。
7.二极管开关速度主要取决于__________时间,影响三极管开关速度主要是________时间和_______时间,为提高三极管开关速度常接入__________。
8.在数字电路中,晶体管被用做________元件,工作在输出特性曲线的____________和___________。
9.真值表就是将__________的各种可能取值和对应的__________排列在一起而组成的表格。
10.数字电路的研究对象是_____________之间的逻辑关系,分析的工具是_________,表达电路的逻辑功能主要用________、_______及______和________等。
11.数字电路研究的重点是各种部分单元电路之间的_________,其工作状态用______、和______表示,主要利用________、________和________来表示电路的逻辑功能。
12.施密特触发器属于________稳态电路,回差现象是指________。
13.施密特触发器的主要用途是________、________和________。
14.单稳态触发器在触发脉冲的作用下,从________态转换到________态,依靠________作用,又能自动返回到________态。

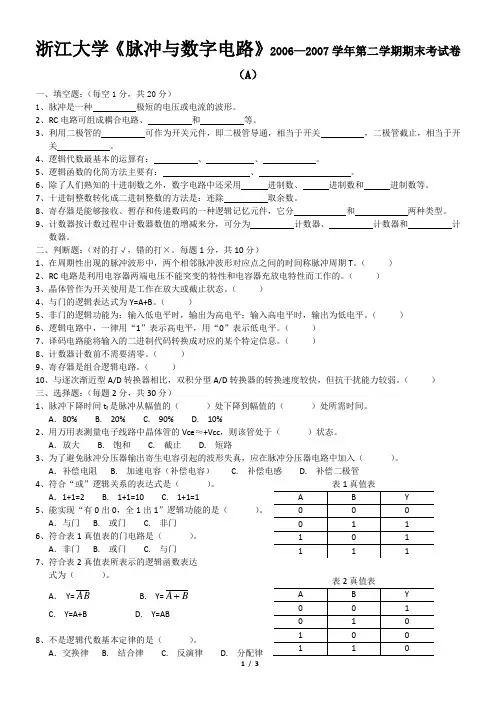

浙江大学《脉冲与数字电路》2006—2007学年第二学期期末考试卷(A )一、填空题:(每空1分,共20分)1、脉冲是一种 极短的电压或电流的波形。
2、RC 电路可组成耦合电路、 和 等。
3、利用二极管的 可作为开关元件,即二极管导通,相当于开关 ,二极管截止,相当于开关 。
4、逻辑代数最基本的运算有: 、 、 。
5、逻辑函数的化简方法主要有: 、 。
6、除了人们熟知的十进制数之外,数字电路中还采用 进制数、 进制数和 进制数等。
7、十进制整数转化成二进制整数的方法是:连除 取余数。
8、寄存器是能够接收、暂存和传递数码的一种逻辑记忆元件,它分 和 两种类型。
9、计数器按计数过程中计数器数值的增减来分,可分为 计数器、 计数器和 计数器。
二、判断题:(对的打√,错的打×。
每题1分,共10分)1、在周期性出现的脉冲波形中,两个相邻脉冲波形对应点之间的时间称脉冲周期T 。
( )2、RC 电路是利用电容器两端电压不能突变的特性和电容器充放电特性而工作的。
( )3、晶体管作为开关使用是工作在放大或截止状态。
( )4、与门的逻辑表达式为Y=A+B 。
( )5、非门的逻辑功能为:输入低电平时,输出为高电平;输入高电平时,输出为低电平。
( )6、逻辑电路中,一律用“1”表示高电平,用“0”表示低电平。
( )7、译码电路能将输入的二进制代码转换成对应的某个特定信息。
( )8、计数器计数前不需要清零。
( )9、寄存器是组合逻辑电路。
( )10、与逐次渐近型A/D 转换器相比,双积分型A/D 转换器的转换速度较快,但抗干扰能力较弱。
( ) 三、选择题:(每题2分,共30分)1、脉冲下降时间t f 是脉冲从幅值的( )处下降到幅值的( )处所需时间。
A .80% B. 20% C. 90% D. 10%2、用万用表测量电子线路中晶体管的Vce ≈+Vcc ,则该管处于( )状态。
A .放大 B. 饱和 C. 截止 D. 短路3、为了避免脉冲分压器输出寄生电容引起的波形失真,应在脉冲分压器电路中加入( )。
脉冲电路基础知识讲解与分析脉冲电路是专门用来产生电脉冲和对电脉冲进行放大、变换和整形的电路。
家用电器中的定时器、报警器、电子开关、电子钟表、电子玩具以及电子医疗器具等,都要用到脉冲电路。
在电子电路中,电源、放大、振荡和调制电路被称为模拟电子电路,因为它们加工和处理的是连续变化的模拟信号。
电子电路中另一大类电路的数字电子电路。
它加工和处理的对象是不连续变化的数字信号。
数字电子电路又可分成脉冲电路和数字逻辑电路,它们处理的都是不连续的脉冲信号。
电脉冲有各式各样的形状,有矩形、三角形、锯齿形、钟形、阶梯形和尖顶形的,最具有代表性的是矩形脉冲。
要说明一个矩形脉冲的特性可以用脉冲幅度Um 、脉冲周期T 或频率 F 、脉冲前沿T R 、脉冲后沿T F 和脉冲宽度T K 来表示。
如果一个脉冲的宽度T K =1 /2T ,它就是一个方波。
脉冲电路和放大振荡电路最大的不同点,或者说脉冲电路的特点是:脉冲电路中的晶体管是工作在开关状态的。
大多数情况下,晶体管是工作在特性曲线的饱和区或截止区的,所以脉冲电路有时也叫开关电路。
从所用的晶体管也可以看出来,在工作频率较高时都采用专用的开关管,如2AK 、2CK 、DK 、3AK 型管,只有在工作频率较低时才使用一般的晶体管。
就拿脉冲电路中最常用的反相器电路(图 1 )来说,从电路形式上看,它和放大电路中的共发射极电路很相似。
在放大电路中,基极电阻R B2 是接到正电源上以取得基极偏压;而这个电路中,为了保证电路可靠地截止,R B2 是接到一个负电源上的,而且R B1 和R B2 的数值是按晶体管能可靠地进入饱和区或止区的要求计算出来的。
不仅如此,为了使晶体管开关速度更快,在基极上还加有加速电容 C ,在脉前沿产生正向尖脉冲可使晶体管快速进入导通并饱和;在脉冲后沿产生负向尖脉冲使晶体管快速进入截止状态。
除了射极输出器是个特例,脉冲电路中的晶体管都是工作在开关状态的,这是一个特点。
第十章脉冲基础知识和晶体管反相器
一、判断题
1.()脉冲信号是一种模拟信号。
2.()矩形脉冲可分解为一系列非正弦波,故又称为多次谐波。
3.()电容器的充放电时间取决于时间常数RC的值,RC乘积越大,电容器充放电越快。
4.()电容器充电开始时,电流最大,放电开始时电流最小。
4.()微分电路当输入电压恒定时,输出电压为基本为0。
5.()积分电路可以用来挑选出具有一定宽度的脉冲信号。
6.()构成微分电路的条件是tp<<1/5RC构成积分电路的条件是tp>>3RC。
7.()利用微分电路和积分电路能用来产生脉冲波。
8.()脉冲分压器由寄生电容引起的失真属于“积分效应”。
9.()脉冲分压器中若补偿电容过大,输出信号将会产生“过冲”失真。
10.()晶体管开特性主要是指晶体管导通与截止时所需要的时间特性。
11.()晶体管的开关时间通常是以mS为数量级的。
12.()为提高电路中晶体管的开关时间,可采用截止频率高的三极管或采用“补偿电容”。
13.()晶体管反相器的作用可归纳为“有0出1,有1出0”。
14.()晶体管反向器中加速电容的作用是保证三极管能可靠截止,提高电路的抗干扰能力, 负电源的作用是提高三极管的开关速度。
二.填空题
1.脉冲信号是一种变化的,作用时间的电流或电压。
脉冲有多种形状,最常见的是波,其主要参数有,,,,和。
由于它含有众多的成份,因此又称为,其表达式为。
2.RC电路中,时间常数用表示,其大小取决于,时间常数越大,电容器过渡过程越。
3.电容器的充放电过程是按规律变化的,通常可认为时,电容器充放电的电压为电源电压的一半,当时,电容器充放电基本结束。
4.在RC电路中,电容器充电过程电压的变化规律可用公式表示,电流变化规律可用表示;电容器入电过程电压的变化规律可用公式表示,电流变化规律可用表示。
5.微分电路的主要作用是,构成微分电路的条件是,同时输出信号必须从取出。
6.积分电路的主要作用是,构成积分电路的条件是,同时输出信号必须从取出。
7.耦合电路的主要作用是,构成耦合电路的条件是,同时输出信号必须从取出。
8.为避免脉冲分压器的引起脉冲波形的,应在脉冲分压器电
路中加入 。
该失真表现的是 效应,而补偿作用表现的是 效应。
其最佳补偿公式为 。
10.晶体二极管作开关使用时,它的开通时间是指二极管由 状态转为 状态时所需的时间。
它的判断时间又称为 时间,二极管的开关速度主要指 时间,这时因为 。
12.晶体三极管作开关使用时,它的开通时间是指三极管由 状态转为 状态时所需的时间,三极管的关闭时间是指三极管由 状态转为 状态时所需的时间。
13.在开关电路中,利用 可以提高三极管的开关速度,这时因为电容器 不能突变,开始瞬间,电容器相当于 ,充电结束后,电容器相当于 。
三.选择题
1.脉冲技术广泛应用于( )
A )计算机
B )自控遥控遥测
C )广播电视、雷达通讯
D )精密机械
2.电容器充电开始瞬间相当于( ),充电结束时相当于( )。
A )短路
B )开路
C )电源
D )负载
3.RC 电路充放电过程中,电容器两端的电压( ),
A )可能突变
B )不能突变
C )充电时按指数规律升高
D )放电时按指数规律降低
4.用于把矩形波转变为尖峰波的电路是( )
A )耦合电路
B )积分电路
C )微分电路
D )反相器
5.三极管作开关使用时,其工作状态是( )
A )放大与饱和
B )截止与放大
C )截止与饱和
D )放大、截止与饱和
6.提高三极管开关速度的方法是( )。
A )提高三极管的静态工作点
B )提高三极管的工作电压
C )基极回路引入加速电容 C )选用开关时间较小的三极管
7.NPN 型硅材料三极管饱和时的V CES 为( ),PNP 型硅材料三极管饱和时的V CES 为( )
A )0.7V
B )0.5V C) 0.3V D) 0.1V
8.图3-8电路中,C=0.04μF, R=10k Ω, 输入方波信号的频率为10kHz ,
则该电路为( )
A )RC 积分电路
B )R
C 微分电路
C )RC 耦合电路
D )高通滤波电路
9.在RC 脉冲分压器中,如果补偿电容01
2C R R C ,其补偿属于( )
A )最佳补偿
B )适当补偿
C )过补偿
D )欠补偿
10.晶体管反相器中,加速电容的作用是( )
A )在三极管开启瞬间提供很大的正向基极电流,使三极管迅速饱和
B )在三极管开启瞬间提供很大的反向基极电流,使三极管迅速饱和
C )在三极管关闭瞬间提供很大的正向基极电流,使三极管迅速截止
D)在三极管关闭瞬间提供很大的正向基极电流,使三极管迅速截止
四.计算分析题
1.请画出图4-1所示电路中的输出的电压波形。
2.如图所示电路,已知β=50,V BE=0.6V试回答:
(1)晶体管工作在什么状态?(2)灯H亮或不亮?
3.如图所示电路,已知C=1000pF,R=10kΩ,输入脉冲频率为50kHz时,问电路能否输出尖脉冲?
4. 如图设R=1kΩ,当输入脉冲宽度为0.5ms时,电容器C多大成能使电路具有积分功能?
5.试分析下列放大电路中三极管的工作状态。
6、如图所示电路,已知R=12 kΩ,R=20 kΩ,R=1.5 kΩ,V G=6V,V BB=6V,β=60,V BE=0.7V,试计算说明当输入信号为3~8V时,电路是否为开关电路。
