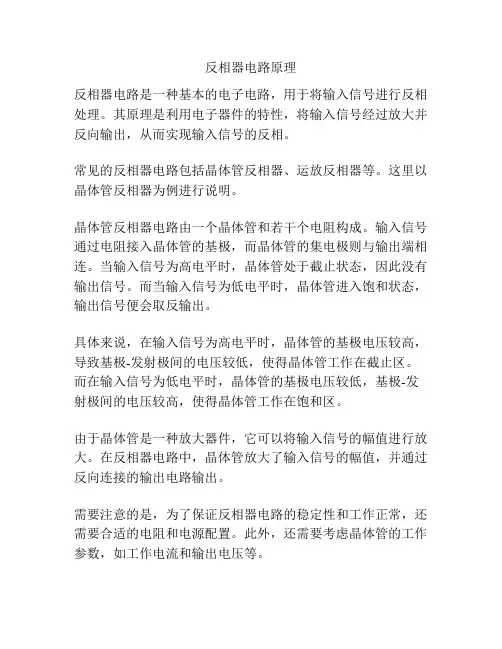

反相器电路原理
反相器电路是一种基本的电子电路,用于将输入信号进行反相处理。
其原理是利用电子器件的特性,将输入信号经过放大并反向输出,从而实现输入信号的反相。
常见的反相器电路包括晶体管反相器、运放反相器等。
这里以晶体管反相器为例进行说明。
晶体管反相器电路由一个晶体管和若干个电阻构成。
输入信号通过电阻接入晶体管的基极,而晶体管的集电极则与输出端相连。
当输入信号为高电平时,晶体管处于截止状态,因此没有输出信号。
而当输入信号为低电平时,晶体管进入饱和状态,输出信号便会取反输出。
具体来说,在输入信号为高电平时,晶体管的基极电压较高,导致基极-发射极间的电压较低,使得晶体管工作在截止区。
而在输入信号为低电平时,晶体管的基极电压较低,基极-发射极间的电压较高,使得晶体管工作在饱和区。
由于晶体管是一种放大器件,它可以将输入信号的幅值进行放大。
在反相器电路中,晶体管放大了输入信号的幅值,并通过反向连接的输出电路输出。
需要注意的是,为了保证反相器电路的稳定性和工作正常,还需要合适的电阻和电源配置。
此外,还需要考虑晶体管的工作参数,如工作电流和输出电压等。
总之,反相器电路是一种常见的电子电路,通过反向连接和晶体管的放大特性,实现了输入信号的反相处理。

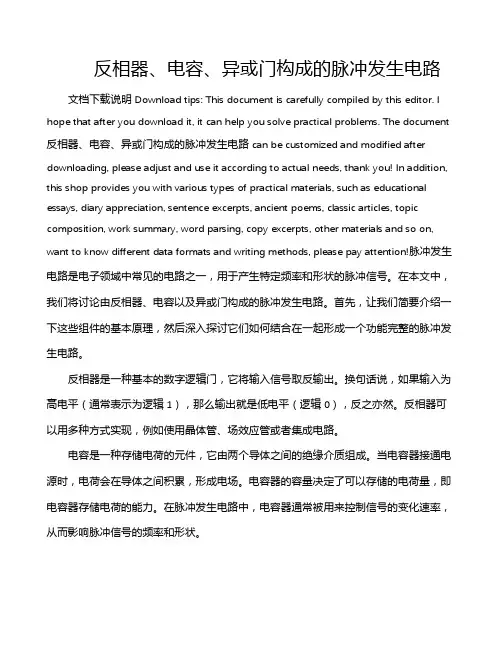

反相器、电容、异或门构成的脉冲发生电路文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 反相器、电容、异或门构成的脉冲发生电路can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!脉冲发生电路是电子领域中常见的电路之一,用于产生特定频率和形状的脉冲信号。
在本文中,我们将讨论由反相器、电容以及异或门构成的脉冲发生电路。
首先,让我们简要介绍一下这些组件的基本原理,然后深入探讨它们如何结合在一起形成一个功能完整的脉冲发生电路。
反相器是一种基本的数字逻辑门,它将输入信号取反输出。
换句话说,如果输入为高电平(通常表示为逻辑1),那么输出就是低电平(逻辑0),反之亦然。

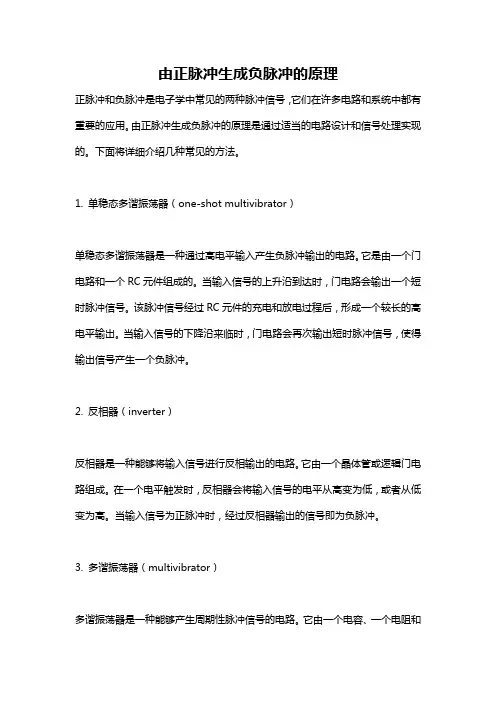

由正脉冲生成负脉冲的原理正脉冲和负脉冲是电子学中常见的两种脉冲信号,它们在许多电路和系统中都有重要的应用。
由正脉冲生成负脉冲的原理是通过适当的电路设计和信号处理实现的。
下面将详细介绍几种常见的方法。
1. 单稳态多谐振荡器(one-shot multivibrator)单稳态多谐振荡器是一种通过高电平输入产生负脉冲输出的电路。
它是由一个门电路和一个RC元件组成的。
当输入信号的上升沿到达时,门电路会输出一个短时脉冲信号。
该脉冲信号经过RC元件的充电和放电过程后,形成一个较长的高电平输出。
当输入信号的下降沿来临时,门电路会再次输出短时脉冲信号,使得输出信号产生一个负脉冲。
2. 反相器(inverter)反相器是一种能够将输入信号进行反相输出的电路。
它由一个晶体管或逻辑门电路组成。
在一个电平触发时,反相器会将输入信号的电平从高变为低,或者从低变为高。
当输入信号为正脉冲时,经过反相器输出的信号即为负脉冲。
3. 多谐振荡器(multivibrator)多谐振荡器是一种能够产生周期性脉冲信号的电路。
它由一个电容、一个电阻和两个晶体管(或逻辑门电路)组成。
其中一个晶体管(或逻辑门)负责产生高电平的输出信号,而另一个晶体管(或逻辑门)则负责产生低电平的输出信号。
通过适当的触发条件和时序控制,多谐振荡器可以生成正脉冲和负脉冲信号。
4. 电荷泵(charge-pump)电荷泵是一种能够将输入电流转换为输出电压的电路。
它由一对开关和一个电容组成。
当输入电流为正时,一个开关会打开,使电容充电。
当输入电流为负时,另一个开关则会打开,使电容放电。
这样,电容的充放电过程就会产生一个负脉冲信号。
以上这些方法只是几种常见的由正脉冲生成负脉冲的原理,实际上还有很多其他的方法和电路设计可以实现这一功能。
在实际应用中,我们可以根据具体的需求和设计要求选择合适的方法。
关于成立全市职业学校综合高中高三年级各专业中心教研组并开展教学研讨活动的通知各有关学校:为提高全市综合高中高三年级各专业课复习教学的针对性和有效性,经研究,决定于近期分别开展建筑、机械、机电、电子电工、计算机应用、化工、农业、财会、市场营销、旅游管理、烹饪、纺织服装、汽车、艺术等14个专业教研活动。
现将有关事项通知如下:一、教研活动内容1、分析2014年单招考试试卷。
2、2014年全市各专业单招专业课及技能考试成绩分析。
3、对照考纲,专题梳理各专业两门主干学科章节一轮复习的要点,研讨复习方法。
4、研究制定全市第一次调研考试试卷内容、结构框架。
5、观摩各专业两门主干学科复习课、习题讲评课等,并评课。
二、参加教研活动人员全市各专业中心教研组全体人员(见附件一)参加教研活动,不得缺席。
届时每专业按两门主干学科分组开展研讨,各校要提前做好课务调整。
三、教研活动时间与地点安排1、10月14日~15日机电、烹饪专业10月14日下午3:00前,请参加机电、烹饪专业教研活动的老师到盐城机电高职校报到并开展活动。
2、10月15日~16日旅游管理、纺织服装专业10月15日下午3:00前,请参加旅游管理、纺织服装专业教研活动的老师到建湖中专报到并开展活动。
3、10月16日~17日机械、农业专业10月16日下午3:00前,请参加机械、农业专业教研活动的老师到射阳中专报到并开展活动。
4、10月20日~21日市场营销、艺术(美术)专业10月20日下午3:00前,请参加市场营销、艺术(美术)专业教研活动的老师到盐城高级职业学校报到并开展活动。
5、10月23日~24日计算机、化工专业10月23日下午3:00前,请参加计算机、化工专业教研活动的老师到滨海中专报到并开展活动。
6、10月24日~25日电子电工、汽车专业10月24日下午3:00前,请参加电子电工、汽车专业教研活动的老师到阜宁中专报到并开展活动。
7、10月27日~28日建筑、财会专业10月27日下午3:00前,请参加建筑、财会专业教研活动的老师到东台中专中专报到并开展活动。

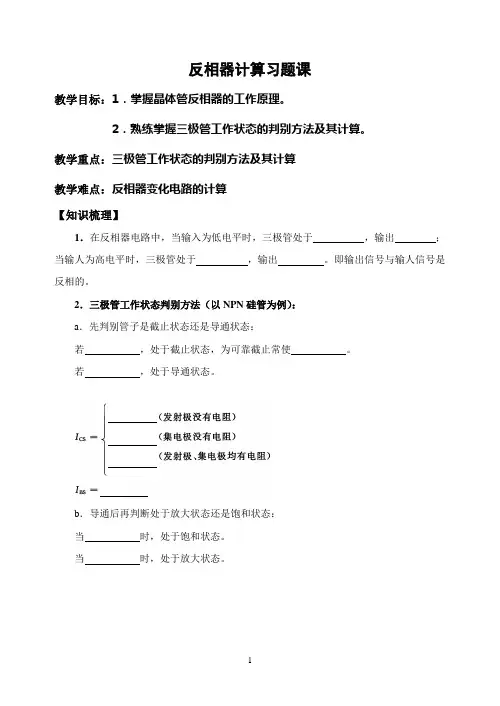

反相器计算习题课教学目标:1.掌握晶体管反相器的工作原理。
2.熟练掌握三极管工作状态的判别方法及其计算。
教学重点:三极管工作状态的判别方法及其计算教学难点:反相器变化电路的计算【知识梳理】1.在反相器电路中,当输入为低电平时,三极管处于,输出;当输人为高电平时,三极管处于,输出。
即输出信号与输人信号是反相的。
2.三极管工作状态判别方法(以NPN硅管为例):a.先判别管子是截止状态还是导通状态:若,处于截止状态,为可靠截止常使。
若,处于导通状态。
b.导通后再判断处于放大状态还是饱和状态:当时,处于饱和状态。
当时,处于放大状态。
【例题选讲】【例1】在图所示反相器电路中:V G=6V,Rc=2kΩ,R K=20kΩ,R b=51kΩ,-V GB=-6V,β=30。
当输人控制方波V i由0V跳变到+6V时。
试问:(1) 三极管能否由截止转向饱和;(2) 若将Rc改为1kΩ又如何?【知识拓展】(1) 若图中NPN型管换成PNP型管,如何分析。
(2) 若发射极带有电压源或二极管,如何分析。
【例2】电路及参数如下图,V l是硅管、V2为理想器件,V BB=-10V,β=50(1) 求三极管可靠截止的最高输入电压V i max(2) 求三极管可靠饱和的最低输入电压V i min【巩固练习】1.如图(a)所示电路中,R1=12kΩ,R2=20kΩ,Rc=1.5kΩ,V G=6V,V GB=6V,β=50,试经过分析,根据图(b)所给v i的波形画出v o的波形。
2.电路如图所示,输入V i高电平为-2V,低电平为-8V,求:保证三极管可靠截止和饱和的V GB的范围(V BE,V CES均忽略不计)。
反相器计算课后练习一、填空题1.如图所示,晶体三极管的工作状态是:V1工作在状态,V2工作在状态,V3工作在状态。
二、计算题1.如图所示电路,若已知R K=3kΩ,R b=20kΩ,Rc=1kΩ,β=40,试通过估算说明,当输入信号v i由0V跳变到3V时,三极管能否可靠饱和;当v i由3V跳变到0V时,三极管能否可靠截止。

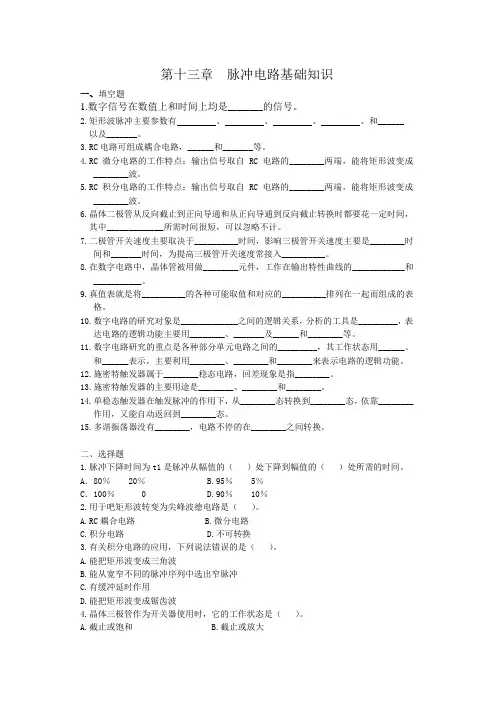

第十三章脉冲电路基础知识一、填空题1.数字信号在数值上和时间上均是________的信号。
2.矩形波脉冲主要参数有、、、、和______ 以及_______。
3.RC电路可组成耦合电路,______和_______等。
4.RC微分电路的工作特点:输出信号取自RC电路的________两端,能将矩形波变成________波。
5.RC积分电路的工作特点:输出信号取自RC电路的________两端,能将矩形波变成________波。
6.晶体二极管从反向截止到正向导通和从正向导通到反向截止转换时都要花一定时间,其中_____________所需时间很短,可以忽略不计。
7.二极管开关速度主要取决于__________时间,影响三极管开关速度主要是________时间和_______时间,为提高三极管开关速度常接入__________。
8.在数字电路中,晶体管被用做________元件,工作在输出特性曲线的____________和___________。
9.真值表就是将__________的各种可能取值和对应的__________排列在一起而组成的表格。
10.数字电路的研究对象是_____________之间的逻辑关系,分析的工具是_________,表达电路的逻辑功能主要用________、_______及______和________等。
11.数字电路研究的重点是各种部分单元电路之间的_________,其工作状态用______、和______表示,主要利用________、________和________来表示电路的逻辑功能。
12.施密特触发器属于________稳态电路,回差现象是指________。
13.施密特触发器的主要用途是________、________和________。
14.单稳态触发器在触发脉冲的作用下,从________态转换到________态,依靠________作用,又能自动返回到________态。

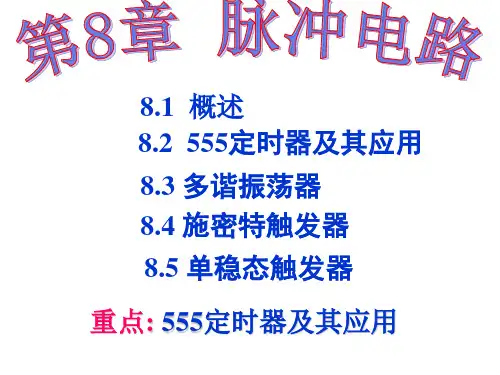

第8章 脉冲电路在数字电路或系统中,常常需要各种脉冲波形,例如时钟脉冲、控制过程的定时信号等。
这些脉冲波形的获取,通常采用两种方法:一种是利用脉冲信号产生器直接产生;另一种则是通过对已有信号进行变换,使之满足系统的要求。
本章以中规模集成电路555定时器为典型电路,主要讨论555定时器构成的施密特触发器、单稳态触发器、多谐振荡器以及555定时器的典型应用。
8.1 概述1.矩形脉冲的基本特性非正弦波都可称为脉冲波,如矩形波、三角波、锯齿波、阶梯波、梯形波等。
CP 信号是矩形波,用来协调整个系统工作,波形质量对系统有直接影响。
描述矩形波的主要参数有①脉冲幅度U m :脉冲电压的最大幅度。
②脉冲宽度t w :脉冲前沿的0.5U m 到脉冲后沿的0.5U m 所对应的一段时间。
③上升时间t r :脉冲前沿从0.1U m 上升到0.9U m 所需要的时间。
④下降时间t f :脉冲后沿从0.9U m 下降到0.1U m 所需要的时间。
⑤脉冲周期T :在周期性脉冲而言,两个相邻的间隔时间。
⑥脉冲频率f :单位时间内重复脉冲的次数。
(f = 1∕T ) ⑦占空比D :脉冲宽度t w 与脉冲周期T 之比。
(0~100%)2. 获得脉冲的方法1)自激振荡电路直接产生矩形脉冲。
由多谐振荡器来实现2) 将已有波形(正弦波、锯齿波等)整形为矩形脉冲。
由施密特触发器和单稳态触发器来实现555 定时器是构成多谐振荡器、施密特触发器和单稳态触发器的既经济又简单0.9U 0.1U 0.5U实用的器件。
8.2 集成555定时器555定时器是一种多用途的单片中规模集成电路。
1972年由美国西格奈蒂克 (SIGNETICS)公司开发出来后,以其成本低廉、容易使用,稳定性高、适应面广等特点而赢得了市场。
该电路在波形的产生与变换、测量与控制、家用电器和电子玩具等许多领域中都得到了广泛的应用。
目前生产的定时器有双极型和CMOS 两种类型,其型号分别有NE555(或5G555)和C7555等多种。
脉冲电路基础知识讲解与分析脉冲电路是专门用来产生电脉冲和对电脉冲进行放大、变换和整形的电路。
家用电器中的定时器、报警器、电子开关、电子钟表、电子玩具以及电子医疗器具等,都要用到脉冲电路。
在电子电路中,电源、放大、振荡和调制电路被称为模拟电子电路,因为它们加工和处理的是连续变化的模拟信号。
电子电路中另一大类电路的数字电子电路。
它加工和处理的对象是不连续变化的数字信号。
数字电子电路又可分成脉冲电路和数字逻辑电路,它们处理的都是不连续的脉冲信号。
电脉冲有各式各样的形状,有矩形、三角形、锯齿形、钟形、阶梯形和尖顶形的,最具有代表性的是矩形脉冲。
要说明一个矩形脉冲的特性可以用脉冲幅度Um 、脉冲周期T 或频率 F 、脉冲前沿T R 、脉冲后沿T F 和脉冲宽度T K 来表示。
如果一个脉冲的宽度T K =1 /2T ,它就是一个方波。
脉冲电路和放大振荡电路最大的不同点,或者说脉冲电路的特点是:脉冲电路中的晶体管是工作在开关状态的。
大多数情况下,晶体管是工作在特性曲线的饱和区或截止区的,所以脉冲电路有时也叫开关电路。
从所用的晶体管也可以看出来,在工作频率较高时都采用专用的开关管,如2AK 、2CK 、DK 、3AK 型管,只有在工作频率较低时才使用一般的晶体管。
就拿脉冲电路中最常用的反相器电路(图 1 )来说,从电路形式上看,它和放大电路中的共发射极电路很相似。
在放大电路中,基极电阻R B2 是接到正电源上以取得基极偏压;而这个电路中,为了保证电路可靠地截止,R B2 是接到一个负电源上的,而且R B1 和R B2 的数值是按晶体管能可靠地进入饱和区或止区的要求计算出来的。
不仅如此,为了使晶体管开关速度更快,在基极上还加有加速电容 C ,在脉前沿产生正向尖脉冲可使晶体管快速进入导通并饱和;在脉冲后沿产生负向尖脉冲使晶体管快速进入截止状态。
除了射极输出器是个特例,脉冲电路中的晶体管都是工作在开关状态的,这是一个特点。
第10章脉冲基础知识和反相器教学重点1.了解脉冲的基本概念与主要参数。
2.理解微分电路、积分电路、脉冲分压器的基本原理,掌握微、积分电路工作条件和作用。
3.了解二极管、三极管的开关特性及其应用。
4.理解反相器的工作原理。
教学难点1.RC电路的过渡过程。
2.三极管开关作用。
3.MOS管反相器的工作原理。
学时分配10.1 脉冲基础知识10.1.1脉冲的概念及其波形1.脉冲的概念脉冲技术是电子技术的重要组成部分,应用广泛。
动画脉冲的概念脉冲:含有瞬间突然变化、作用时间极短的电压或电流称为脉冲信号,简称为脉冲。
图10.1.1 常见脉冲波形2.常见的几种脉冲波形如图10.1.1所示。
10.1.2 矩形脉冲波1.矩形脉冲波的主要参数脉冲技术最常用的波形是矩形波、方波。
理想的矩形波如图10.1.2所示:上升沿、下降沿陡直;顶部平坦。
图10.1.2 理想的矩形波波形图10.1.3 实际的矩形波波形实际的矩形波波形如图10.1.3所示。
主要参数:(1)幅度V m ——脉冲电压变化的最大值。
(2)上升时间t r ——脉冲从幅度的10% 处上升到幅度的90%处所需时间。
(3)下降时间t f ——脉冲从幅度的90% 处下降到幅度的10%处所需的时间。
(4)脉冲宽度t p —— 定义为前沿和后沿幅度为50%处的宽度。
(5)脉冲周期T —— 对周期性脉冲,相邻两脉冲波对应点间相隔的时间。
周期的倒数为脉冲的频率f,即Tf1=2.矩形波的分解如图10.1.4所示。
矩形波可由基波和多次谐波叠加而成。
基波的频率与矩形波相同,谐波的频率为基波的整数倍。
矩形波的数学表达式为+++=)5sin(5)3sin(3)sin(tAtAtAvωωω10.1.3RC微分电路和积分电路一、RC电路的过渡过程1.RC电路:电阻R和电容器C构成的简单电路。
是脉冲电路的基础。
图10.1.4 三个不同频率的正弦波合成2.特点:由于C 两端电压不能突变,所以在充、放电时必须经历一个过渡过程。
3.RC 电路的充放电过程 动画 RC 充放电 4.结论(1) 充放电时电容两端电压、电流呈指数规律变化。
(2) 充放电的速度与时间常数 τ 有关,τ = R ⨯ C ,单位为s 。
τ 越大,充放电越慢;τ 越小,充放电越快。
实验证明:当t = 0.7τ 时,充电电压为V G 的一半;放电电压为电容器两端电压V C 的一半; 当t = (3 ~ 5)τ 时,充放电过程基本结束(如图10.1.5所示)。
5.RC 电路的主要应用: 波形变换。
常用电路有微分电路、积分电路。
二、RC 微分电路1.电路组成如图10.1.6所示。
2.电路特点(1) 输出信号取自RC 电路中的电阻R 两端。
即v O = v R ;(2) 时间常数 τ << t p ,通常取 τ δ51t p ; 3.工作原理 动画 RC 微分电路 4.电路功能将矩形波变换成尖峰波,检出电路的变化量。
如图10.1.7所示。
图10.1.7 微分电路波形图 图10.1.8 RC 积分电路三、RC 积分电路1.电路组成如图10.1.8所示 2.电路特点(1) v O 取自RC 电路的电容C 两端。
即v O = v C ; (2) τ >> t p ,通常τ ε 3t p ;(a)充电电压波形式 (b)放电电压波形图10.1.5 电容器充放电波形图10.1.6 RC 微分电路3.工作原理t ε t 1,v I = V m ,C 充电,v O = v C 以指数规律缓慢(τ >> t p )上升; t ε t 2,v I = 0,C 放电,v O = v C 以指数规律下降; 4.功能:将矩形波转换成锯齿波(三角波)。
5.应用(1) 应用“积分延时”现象,把跳变电压“延缓”; (2) 从宽窄不同的脉冲串中,把宽脉冲选出来。
[例10.1.1] RC 电路中,R = 20 k Ω,C = 200 pF ,若输入f = 10 kHz 的连续方波,问此RC 电路是微分电路,还是一般阻容耦合电路?解 (1) 求电路时间常数τ = RC = 20 ⨯ 103 ⨯ 200 ⨯ 10-12s = 4 ⨯ 10-6 s = 4 µs (2) 求方波的脉冲宽度s 50s 105s 13102121253p μ=⨯=⨯⨯===-f T t (3) 结论:因p 51t ≤τ,所以是微分电路。
[例10.1.2] RC 电路中,若C = 0.1 μF ,输入脉冲宽度t p = 0.5 ms ,要构成积分电路,电阻R 至少应为多少?解 构成积分电路必须τ = RC ε3t p则 Ω=⨯⨯⨯=≥--k 15101.0105.03363pC t R 即 R ε15 k Ω 所以R 值至少为15 k Ω。
10.1.4 RC 脉冲分压器1.问题的提出在低频放大器中,信号的衰减常用电阻分压器来实现;在脉冲电路中,若采用电阻分压器,由于存在分布电容和负载电容(统称寄生电容C 0),传输脉冲信号就会产生失真。
如图10.1.11所示。
2.解决办法——采用脉冲分压器 (1) 电路如图10.1.12所示。
(2) 特点:R 1两端并联一补偿电容C 1。
C 1最佳值为0121C R RC =(3) 结论C 1要适当:过小,欠补偿;过大,过补偿。
补偿电容对输出波形的影响如图10.1.13所示。
图10.1.12 脉冲分压器图10.1.11 寄生电容C o 使输出脉冲失真图10.1.13 补偿电容对输出脉冲波形的影响10.2 晶体管开关特性在脉冲电路中,二极管和三极管通常作为“开关”使用。
10.2.1 二极管的开关特性一、二极管的开关作用二极管的开关作用如图10.2.1所示。
(a )正偏时相当于开关闭合(b)反偏时相当于开关断开 图10.2.1 二极管的开关特性1.正向偏置时,I O I 0V V V V I R ≈-=≠,,相当于开关闭合。
2.反向偏置时,I = 0,V R = 0,相当于开关断开。
二、二极管的开关时间二极管的开关时间如图10.2.2所示。
1.反向恢复时间t re—— 二极管反偏时,从原来稳定的导通状态转换为稳定的截止状态所需的时间。
例如2CK系列硅二极管t re = 5 ns2AK系列锗二极管t re = 150 ns2.正向开通时间t on —— 二极管正偏时,从原来稳定的截止状态转换为稳定的导通状态所需的时间。
实验证明二极管正向开通时间远小于反向恢复时间,通常因为它对二极管开关速度的影响很小,可以忽略不计。
所以,二极管的开关速度主要由反向恢复时间决定。
10.2.2 三极管的开关特性一、三极管开关作用动画三极管开关作用结论:三极管相当于一个由基极电流控制的无触点开关。
截止时,相当于开关“断开”;等效电路:如图10.2.3(a)所示。
饱和时,相当于开关“闭合”。
等效电路:如图10.2.3(b)所示。
图10.2.3 三极管的开关作用二.饱和状态的估算1.电路如图10.2.4(a)所示。
2.定义I BS —— 基极临界饱和电流;I CS —— 集电极饱和电流,I CS = β I BS;V CES —— 集射极饱和管压降。
则cGcCESGCS RVRVVI≈-=βCSBSII=图10.2.2 二极管的开关时间图10.2.4 三极管的开关工作状态3.判断三极管状态的条件若I B > I BS ,饱和;若0 < I B δI BS ,放大;若I B δ 0,截止。
三、三极管三种工作状态(见表10.2.1)表10.2.1三极管截止、放大、饱和工作状态特点四、三极管开关时间1.开关时间:三极管在截止状态和饱和状态之间转换所需的时间(如图10.2.5所示)。
包括:(1)开通时间t on ——从三极管输入开通信号瞬间开始至i C上升到0.9I CS所需的时间。
(2) 关闭时间t off ——从三极管输入关闭信号瞬间开始至i C降低到0.1I CS所需的时间。
图10.2.5 三极管开关电路的波形2.减少三极管开关时间的办法:接加速电容。
10.2.3 加速电容的作用1.电路如图10.2.6所示,C S ——加速电容。
2(1)v I C S 视作短路,可提供一个很大的正向基极电流i B ,使V 迅速进入饱和状态。
随着C S 的充电,i B 逐渐减小并趋于稳定(由v I 、-V GB 、及R 1、R 2决定),此时C S(2) v I v I 与发射极E 相连, v CS 反向加至发射结,由于C S 的放电作用,形成很大的反向基极电流,使V 迅速截止。
可见,由于C S 的存在,加快了晶体管的开关速度。
10.3 反相器10.3.1 晶体管反相器1.电路 (图10.3.1) -V GB ——基极电源(可省); V ——开关三极管; R k ,R b ——基极偏置电阻; R c —— 集电极负载电阻; +V G ——集电极电源 2.工作原理 动画 晶体管反相器 3.功能10.3.2 MOS 反相器一、简单的MOS 反相器 1.电路如图10.3.2所示。
V 为N 沟道增强型场效应管,V T = 4 V 。
2.工作原理v I = 0时,v GS < v T ,V 截止,v O = v DD = 20 V ,为高电平; v I = 20 V 时,v GS > v T ,V 导通,v O = v DD - i D R D = 0.2 V ,图 10.2.6 加速电容的作用图10.3.1 晶体管反相器图10.3.2 MOS 反相器为低电平。
3.功能:反相器4.缺点为满足v O 为低电平,当V DD 、I D 一定时,由V O = V D ,I D R D ,R D 大些好;但当V O 恢复为高电平时,由于寄生电容C L 的存在,充电时间常数 τ = R D C L 就很大,波形失真且影响工作速度。
解决办法——采用MOS 管作负载。
二、用MOS 管作负载的MOS 反相器 1.电路V 1————驱动管,作开关用,跨导较大; V 2————负载管,作负载用,始终工作在饱和区,跨导较小。
2.工作原理V I = V GS >V T1时,V 1导通,V O 为低电平; V I = V GS <V T1时,V 1截止,V O 为高电平;这时V 2饱和导通,等效电阻R DS 小,τ = R DS C L 小,提高了工作速度。
3.缺点:V 2始终导通,功耗大,不利于集成,解决办法 ——CMOS 反相器。
三、CMOS 反相器 1.电路如图10.3.4所示。
用N 沟道和P 沟道MOS 管联合组成反相器。
2.特点(1) V 1 ——N 沟道MOS 管,作驱动管。
V 2 ——P 沟道MOS 管,作负载管。
