齿轮精度等级1、齿轮精度主要是控制齿轮在运转时齿轮之间传递的精度,比如:传动的平稳性、瞬时速度的波动性、若有交变的反向运行,其齿侧隙是否达到最小,如果有冲击载荷,应该稍微提高精度,从而减少冲击载荷带给齿轮的破坏。
2、如果以上这些设计要求比较高,则齿轮精度也就要定得稍高一点,反之可以定得底一点3、但是,齿轮精度定得过高,会上升加工成本,需要综合平衡4、你上面的参数基本上属于比较常用的齿轮,其精度可以定为:7FL,或者7-6-6GM精度标注的解释:7FL:齿轮的三个公差组精度同为7级,齿厚的上偏差为F级,齿厚的下偏差为L级7-6-6GM:齿轮的第一组公差带精度为7级,齿轮的第二组公差带精度为6级,齿轮的第三组公差带精度为6级,齿厚的上偏差为G级,齿厚的下偏差为M级5、对于齿轮精度是没有什么计算公式的,因为不需要计算,是查手册得来的。
6、精度等级的确定是工程师综合分析的结果,传动要求精密、或者是高负载、交变负载……就将精度等级定高一点7、精度等级有5、6、7、8、9、10级,数值越小精度越高8、(齿厚)偏差等级也是设计者综合具体工况给出的等级,精密传动给高一点,一般机械给低一点,闭式传动给高一点,开式传动给低一点。
9、(齿厚)偏差等级有C、D、E、F、G、H、J、K、L、M、N、P、R、S 级,C级间隙最大,S级间隙最小。
10、不管是精度等级,还是偏差等级,定得越高,加工成本也越高,需要综合分析之后再具体的给出一个恰当的精度等级和偏差等级。
11、对于齿轮的常规检验项目,分为3组检验项目,分别如下:12、第一组检验项目主要是保证传递运动的准确性,其项目包括:切向综合公差Fi'、周节累积公差Fp、k个周节累积公差Fpk、径向综合公差Fi"、齿圈径向跳动公差Fr、公法线长度变动公差Fw13、第二组检验项目主要是保证传递运动的平稳性、噪声、振动,其项目包括:切向一齿综合公差fi'、基节极限偏差fpb、周节极限偏差fpt、径向一齿综合公差fi"14、第三组检验项目主要是保证载荷分布的均匀性,其项目包括:齿向公差Fβ、接触线公差Fb、轴向齿距极限偏差Fpx15、齿轮的齿坯公差的精度等级为:5、6、7、8、9、10级16、齿轮中间的孔公差、及其形位公差:IT5、IT6、IT7、IT8级17、齿轮轴的尺寸公差、及其形位公差:IT5、IT6、IT718、顶圆直径公差:IT7、IT8、IT919、基准面的径向跳动、基准面的端面跳动:根据直径的大小,按照5、6、7、8、9、10级查表20、需要说明一下:我给出的·第一组、第二组、第三组检验项目是比较全的,但是,在实际中,在实际的图纸上,我们列出的检验项目没有这么多,太多了不但给检验带来麻烦,还增加制造成本,所以,在图纸上只检验其中的几项即可,你可以参看一下专业的齿轮图纸,也可以在《机械设计手册》上看看例题,在此给你列出常规要检查的、在图纸上要列出来的项目:21、小齿轮的检验项目:21、根据你上面给出的参数,小齿轮的精度等级可以定为7FL,接下来级,就是按照精度等级差手册:22、周节积累公差Fp:0.06323、周节极限偏差fpt:0.01824、在图纸上标注的齿坯公差:内孔按照IT7级:在手册上按照孔径大小查《标准公差表》25、顶圆的径向跳动:按照外径尺寸大小查《标准公差表》26、大齿轮的检验项目:27、周节积累公差Fp:0.09028、周节极限偏差fpt:0.02029、在图纸上标注的齿坯公差:内孔按照IT7级:在手册上按照孔径大小查《标准公差表》30、顶圆的径向跳动:按照外径尺寸大小查《标准公差表》本网络手册中的圆柱齿轮精度摘自(GB10095—88),现将有关规定和定义简要说明如下:(1) 精度等级齿轮及齿轮副规定了12个精度等级,第1级的精度最高,第12级的精度最低。
齿轮齿形加工方法齿轮齿形加工是指通过加工方法将齿轮的齿形加工成符合要求的形状。
齿轮是机械传动中常见的元件,其作用是通过齿与齿的啮合传递运动和力量。
而齿形的加工质量直接影响到齿轮的传动效率和使用寿命。
下面将介绍几种常见的齿轮齿形加工方法。
1. 刀具齿轮加工法刀具齿轮加工法是指使用带有加工刃齿的刀具进行齿轮的齿形加工。
这种方法根据齿轮的齿数、模数等参数,确定刀具的齿数和齿型,然后使用刀具与齿轮进行啮合,通过切削的方式将齿轮的齿形加工成所需的形状。
刀具齿轮加工法可以分为滚刀加工法、滑刀加工法和螺旋刀加工法等多种类型。
2. 模切齿轮加工法模切齿轮加工法是指使用专门的齿模进行齿轮的齿形加工。
齿模是一种专用的工具,其齿形与所要加工的齿轮齿形相对应。
在模切齿轮加工中,齿模和齿轮之间进行啮合,通过挤压的方式将齿轮的齿形加工成所需的形状。
这种加工方法适用于中小模数的齿轮加工。
3. 锥齿轮加工法锥齿轮加工法是指对锥齿轮进行齿形加工的方法。
锥齿轮是一种齿轮,其齿轴与母线呈一定角度。
它的齿形加工与普通齿轮略有不同。
在锥齿轮加工中,可以使用刀具齿轮加工法或模切齿轮加工法进行加工。
同时,由于锥齿轮的特殊性,还需要控制啮合角、啮合偏距等参数,以确保齿轮的传动效果。
4. 磨削齿轮加工法磨削齿轮加工法是指通过磨削的方式进行齿轮的齿形加工。
磨削齿轮加工法可以分为外圆磨削和齿顶磨削两种类型。
外圆磨削是指将齿轮放在磨削机上,通过砂轮的旋转和移动,对齿轮进行磨削,将齿轮的齿形加工成所需的形状。
齿顶磨削是指将齿顶进行磨削,以修正齿轮的齿形误差。
5. 其他齿轮加工方法除了上述几种常见的齿轮齿形加工方法外,还有一些其他的齿轮加工方法,如电火花加工、激光加工等。
电火花加工是指通过电脉冲将电极与齿轮啮合,通过电弧放电将齿轮的齿形加工成所需的形状。
激光加工是指利用激光束对齿轮进行加工,通过激光的热效应将齿轮的齿形加工成所需的形状。
总的来说,齿轮齿形加工方法有很多种,选择合适的加工方法取决于具体的齿轮形状、加工要求和工件材料。
齿形加工知识点总结1. 齿轮的基本知识齿轮是一种用于传递动力和运动的机械零件,它是通过齿与齿之间的啮合,将动力从一个轴传递到另一个轴,完成运动传递和功率传递的功能。
齿轮分为直齿轮、斜齿轮、锥齿轮、蜗杆齿轮等多种类型,它们各自适用于不同的传动系统和工作环境。
2. 齿形加工的工艺齿形加工是通过机械加工的方式,将齿轮毛坯加工成具有特定齿距、齿宽、齿形等要求的齿轮,它包括齿轮的粗加工和精加工两个阶段。
粗加工主要是通过车削、铣削、锯削等工艺,将齿轮毛坯的外形和轮廓加工成初步的齿形;精加工则是通过磨削、滚齿、磨齿等工艺,将齿轮的表面质量和精度进一步提高,使其达到设计要求。
3. 齿形加工的设备齿形加工的设备主要包括齿轮加工机床、车床、铣床、磨床、刨床、刀具等辅助设备。
齿轮加工机床是专门用于齿形加工的设备,它包括齿轮滚刀机、滚齿成型机、磨齿机等多种类型,可以根据不同的齿轮加工要求和工艺流程进行选择和配置。
4. 齿形加工的工艺流程齿形加工的工艺流程包括齿轮毛坯的装夹、加工方案的制定、切削参数的确定、刀具的选择、切削过程的监控和调整等多个环节。
在齿形加工的过程中,需要根据齿轮的规格、要求和加工工艺,做好加工工艺流程的规划和设计,确保齿轮的加工质量和成本控制。
5. 齿形加工的工艺要点齿形加工的工艺要点包括工艺流程的规划、装夹的准确性、切削参数的合理性、刀具的选择和使用、切削过程的监控和调整等多个方面。
在齿形加工的过程中,需要严格控制每一个环节,确保齿轮的加工质量和生产效率。
6. 齿形加工的质量控制齿形加工的质量控制主要包括齿形的几何精度、表面质量、齿面硬度、齿轮的耐磨性和耐久性等多个方面。
在齿形加工的过程中,需要根据不同的齿轮要求和应用环境,合理选择和控制加工工艺参数,确保齿轮的质量并尽可能延长使用寿命。
7. 齿形加工的发展趋势随着制造业的不断发展和技术的不断进步,齿形加工技术也在不断发展和完善。
未来,齿形加工技术将朝着高精度、高效率、高自动化、高柔性化的方向发展,同时将更加重视绿色环保和节能减排的要求,以适应新时代的制造需求。
齿形的加工方法齿形加工是整个齿轮加工的关键。

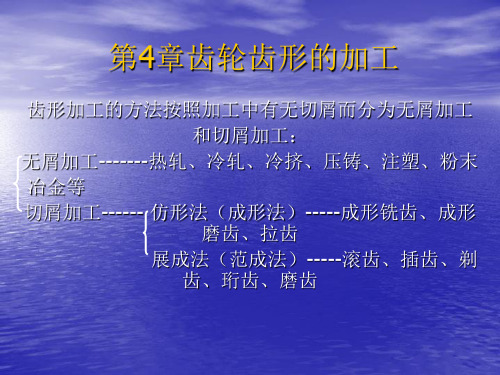

按照加工原理,齿形加工可分为成形法和展成法两种。
指状铣刀铣齿、盘形铣刀铣齿、齿轮拉刀拉内齿轮等是成形法加工齿形的例子,而滚齿、剃齿、插齿等是展成法加工齿形的例子。
现介绍几种用展成法加工齿形的加工方法。
1 滚齿⑴滚齿特点滚齿是齿形加工中生产率较高,应用最广的一种加工方法。
而且滚齿加工通用性好,可加工圆柱齿轮、蜗轮等,亦可加工渐开线齿形、圆弧齿形、摆线齿形等。
滚齿既可加工小模数、小直径齿轮,又可加工大模数、大直径齿轮,加工斜齿也很方便。
滚齿可直接加工9~8级精度齿轮,也可作为7级精度以上齿轮的粗加工和半精加工。
滚齿可以获得较高的运动精度。
因滚齿时齿面是由滚刀的刀齿包络而成,参加切削的刀齿数有限,故齿面的表面粗糙度值较大。
为提高加工精度和齿面质量,宜将粗、精滚齿分开。
⑵滚齿加工质量分析1)影响传动准确性的加工误差分析影响传动准确性的主要原因是,在加工中滚刀和被加工齿轮的相对位置和相对运动发生了变化。
相对位置的变化(几何偏心)产生齿轮径向误差,它以齿圈径向跳动ΔFr来评定;相对运动的变化(运动偏心)产生齿轮切向误差,它以公法线长度变动ΔF w来评定。
现分别加以讨论:①齿轮的径向误差。
齿轮的径向误差是指滚齿时,由于齿坯的回转轴线与齿轮工作时的回转轴线不重合(出现几何偏心),使所切齿轮的轮齿发生径向位移而引起的齿距累积误差(图1)。
从图1可以看出,O为切齿时的齿坯回转中心,O′为齿坯基准孔的几何中心(即齿轮工作时的回转中心)。
滚齿时,齿轮的基圆中心与工作台的回转中心重合于O,这样切出的各齿形相对基圆中心O分布是均匀的(如图中实线圆上的P1=P2),但齿轮工作时是绕基准孔中心O′转动的(假定安装时无偏心),这时各齿形相对分度圆心O′分布不均匀了(如图中双点划线圆上的P1′≠P2′)。
显然这种齿距的变化是由于几何偏心使齿廓径向位移引起的,故又称为齿轮的径向误差。
r—滚齿时的分度圆半径r—以孔轴心O′为旋转中心时,齿圈的分度圆半径图1 几何偏心引起的径向误差②齿轮的切向误差:齿轮的切向误差是指:滚齿时因滚齿机分齿传动链误差,引起瞬时传动比产生不稳定,使机床工作台不等速旋转,工件回转时快时慢,所切齿轮的轮齿沿切向发生位移所引起的齿距累积误差。
