第17次课 辅助工艺设计

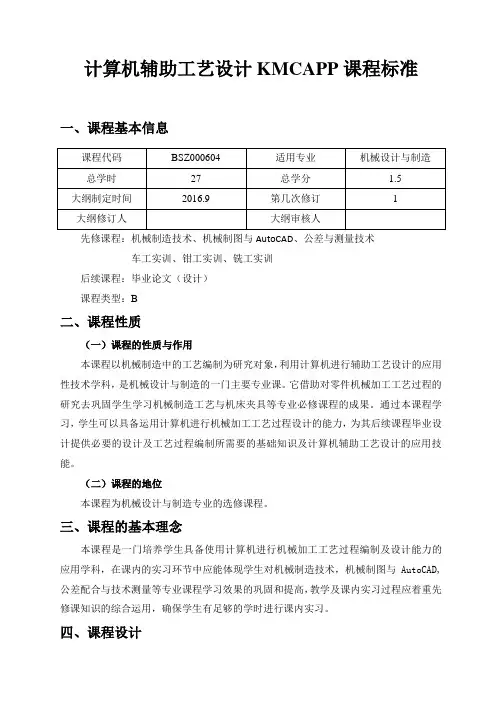

计算机辅助工艺设计KMCAPP课程标准一、课程基本信息先修课程：机械制造技术、机械制图与AutoCAD、公差与测量技术车工实训、钳工实训、铣工实训后续课程：毕业论文（设计）课程类型：B二、课程性质（一）课程的性质与作用本课程以机械制造中的工艺编制为研究对象，利用计算机进行辅助工艺设计的应用性技术学科，是机械设计与制造的一门主要专业课。

它借助对零件机械加工工艺过程的研究去巩固学生学习机械制造工艺与机床夹具等专业必修课程的成果。

通过本课程学习，学生可以具备运用计算机进行机械加工工艺过程设计的能力，为其后续课程毕业设计提供必要的设计及工艺过程编制所需要的基础知识及计算机辅助工艺设计的应用技能。

（二）课程的地位本课程为机械设计与制造专业的选修课程。

三、课程的基本理念本课程是一门培养学生具备使用计算机进行机械加工工艺过程编制及设计能力的应用学科，在课内的实习环节中应能体现学生对机械制造技术，机械制图与AutoCAD,公差配合与技术测量等专业课程学习效果的巩固和提高，教学及课内实习过程应着重先修课知识的综合运用，确保学生有足够的学时进行课内实习。

四、课程设计（一）课程设计理念本课程是机械设计与制造专业教学的一个不可或缺的环节，是对机械制造技术，机械制图与AutoCAD,公差配合与技术测量等专业课程重点内容的重点补充。

教学时在内容上应区别于诸先修学科的教学，课程的重点在于让学生熟练运用机械设计与制造基础理论知识并利用计算机合理，规范地进行机械加工工艺过程的编制。

（二）课程设计思路本课程的设计首先要突破两个难点，一个是学生已经先期学习了必修课程机械制图与AutoCAD，接触CAPP绘图模块时会面临惯性思维和操作习惯上的困难；另一个是学生在机械加工工艺过程的编制时思路容易误入数控加工编程的方式中去，因此正确引导学生进行合理、规范的机械加工工艺过程编制是本课程的重点，也是课程教学的目的。

计算机辅助设计只是一种手段。

计算机辅助工艺规程设计(教案)第一章：计算机辅助工艺规程设计简介1.1 课程背景1.2 课程目标1.3 课程内容第二章：计算机辅助工艺规程设计的基本概念2.1 工艺规程设计的定义2.2 计算机辅助工艺规程设计的意义2.3 计算机辅助工艺规程设计的基本组成第三章：计算机辅助工艺规程设计的基本原理3.1 工艺规程设计的基本步骤3.2 计算机辅助工艺规程设计的方法3.3 计算机辅助工艺规程设计的流程第四章：计算机辅助工艺规程设计的工具与软件4.1 计算机辅助工艺规程设计的主要工具4.2 常见计算机辅助工艺规程设计软件介绍4.3 选择合适的计算机辅助工艺规程设计软件的原则第五章：计算机辅助工艺规程设计的实践应用5.1 计算机辅助工艺规程设计在制造业中的应用5.2 计算机辅助工艺规程设计在工程设计中的应用5.3 计算机辅助工艺规程设计在产品开发中的应用第六章：计算机辅助工艺规程设计的基本操作6.1 工艺规程设计数据的输入与编辑6.2 工艺规程设计参数的设置与调整6.3 工艺规程设计结果的输出与展示第七章：计算机辅助工艺规程设计的高级应用7.1 复杂工艺规程设计的处理方法7.2 计算机辅助工艺规程设计在协同工作中的应用7.3 计算机辅助工艺规程设计在智能制造中的应用第八章：计算机辅助工艺规程设计的优化与改进8.1 计算机辅助工艺规程设计的效果评价8.2 工艺规程设计中的问题诊断与解决8.3 计算机辅助工艺规程设计的持续优化方法第九章：计算机辅助工艺规程设计的行业案例分析9.1 制造业案例分析9.2 工程设计行业案例分析9.3 产品开发行业案例分析第十章：计算机辅助工艺规程设计的未来发展10.1 计算机辅助工艺规程设计的发展趋势10.2 计算机辅助工艺规程设计在新技术应用中的潜力10.3 计算机辅助工艺规程设计在产业发展中的作用与挑战重点和难点解析一、计算机辅助工艺规程设计的基本概念补充和说明：计算机辅助工艺规程设计通过对生产过程的详细规划和优化，实现生产效率的提升和成本的降低。

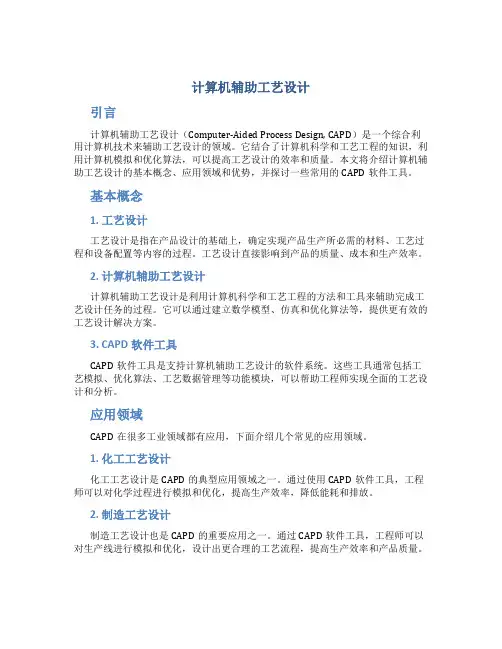

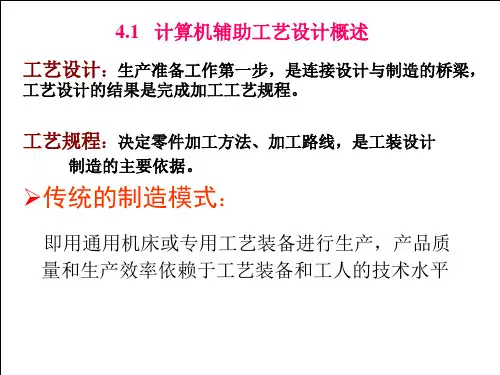

计算机辅助工艺设计引言计算机辅助工艺设计（Computer-Aided Process Design, CAPD）是一个综合利用计算机技术来辅助工艺设计的领域。

它结合了计算机科学和工艺工程的知识，利用计算机模拟和优化算法，可以提高工艺设计的效率和质量。

本文将介绍计算机辅助工艺设计的基本概念、应用领域和优势，并探讨一些常用的CAPD软件工具。

基本概念1. 工艺设计工艺设计是指在产品设计的基础上，确定实现产品生产所必需的材料、工艺过程和设备配置等内容的过程。

工艺设计直接影响到产品的质量、成本和生产效率。

2. 计算机辅助工艺设计计算机辅助工艺设计是利用计算机科学和工艺工程的方法和工具来辅助完成工艺设计任务的过程。

它可以通过建立数学模型、仿真和优化算法等，提供更有效的工艺设计解决方案。

3. CAPD软件工具CAPD软件工具是支持计算机辅助工艺设计的软件系统。

这些工具通常包括工艺模拟、优化算法、工艺数据管理等功能模块，可以帮助工程师实现全面的工艺设计和分析。

应用领域CAPD在很多工业领域都有应用，下面介绍几个常见的应用领域。

1. 化工工艺设计化工工艺设计是CAPD的典型应用领域之一。

通过使用CAPD软件工具，工程师可以对化学过程进行模拟和优化，提高生产效率，降低能耗和排放。

2. 制造工艺设计制造工艺设计也是CAPD的重要应用之一。

通过CAPD软件工具，工程师可以对生产线进行模拟和优化，设计出更合理的工艺流程，提高生产效率和产品质量。

3. 电子电路设计在电子电路设计领域，CAPD可以帮助工程师进行电路布局设计和信号传输优化。

通过CAPD软件工具，工程师可以快速验证电路设计方案的可行性和性能。

优势与挑战1. 优势计算机辅助工艺设计具有以下几个明显的优势：•提高设计效率：CAPD软件工具可以自动化完成一些繁琐的设计任务，提高设计效率。

•提高设计质量：CAPD可以通过模拟和优化算法，提供更优的设计方案，提高设计质量。

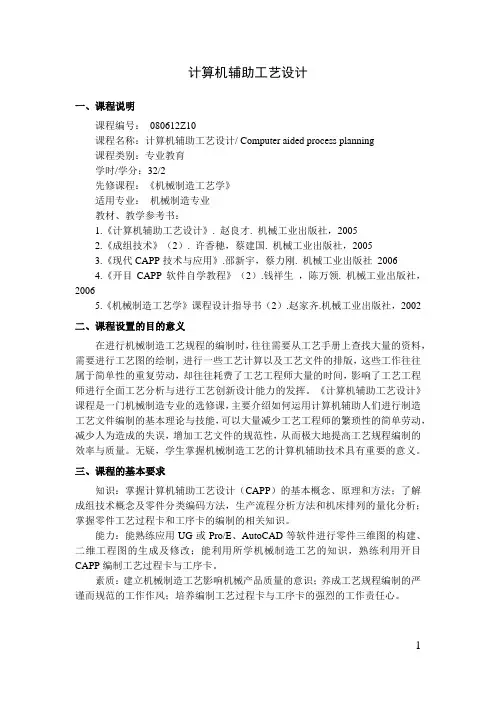

计算机辅助工艺设计一、课程说明课程编号：080612Z10课程名称：计算机辅助工艺设计/ Computer aided process planning课程类别：专业教育学时/学分：32/2先修课程：《机械制造工艺学》适用专业：机械制造专业教材、教学参考书：1.《计算机辅助工艺设计》. 赵良才. 机械工业出版社，20052.《成组技术》（2）. 许香穗，蔡建国. 机械工业出版社，20053.《现代CAPP技术与应用》.邵新宇，蔡力刚. 机械工业出版社20064.《开目CAPP软件自学教程》（2）.钱祥生，陈万领. 机械工业出版社，20065.《机械制造工艺学》课程设计指导书（2）.赵家齐.机械工业出版社，2002二、课程设置的目的意义在进行机械制造工艺规程的编制时，往往需要从工艺手册上查找大量的资料，需要进行工艺图的绘制，进行一些工艺计算以及工艺文件的排版，这些工作往往属于简单性的重复劳动，却往往耗费了工艺工程师大量的时间，影响了工艺工程师进行全面工艺分析与进行工艺创新设计能力的发挥。

《计算机辅助工艺设计》课程是一门机械制造专业的选修课，主要介绍如何运用计算机辅助人们进行制造工艺文件编制的基本理论与技能，可以大量减少工艺工程师的繁琐性的简单劳动，减少人为造成的失误，增加工艺文件的规范性，从而极大地提高工艺规程编制的效率与质量。

无疑，学生掌握机械制造工艺的计算机辅助技术具有重要的意义。

三、课程的基本要求知识：掌握计算机辅助工艺设计（CAPP）的基本概念、原理和方法；了解成组技术概念及零件分类编码方法，生产流程分析方法和机床排列的量化分析；掌握零件工艺过程卡和工序卡的编制的相关知识。

能力：能熟练应用UG或Pro/E、AutoCAD等软件进行零件三维图的构建、二维工程图的生成及修改；能利用所学机械制造工艺的知识，熟练利用开目CAPP编制工艺过程卡与工序卡。

素质：建立机械制造工艺影响机械产品质量的意识；养成工艺规程编制的严谨而规范的工作作风；培养编制工艺过程卡与工序卡的强烈的工作责任心。

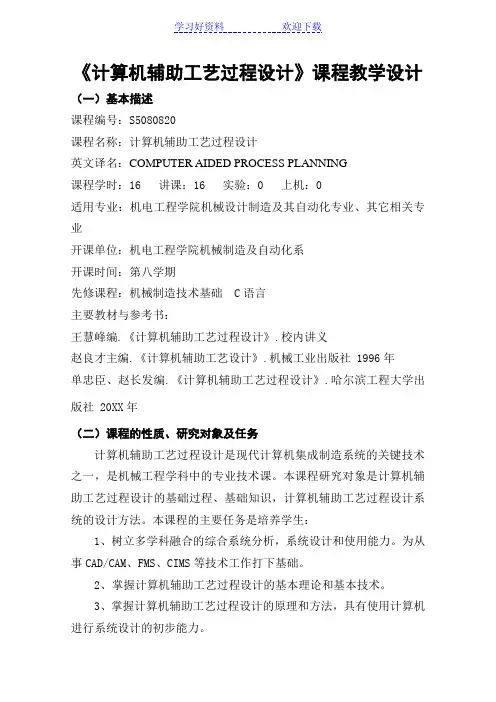

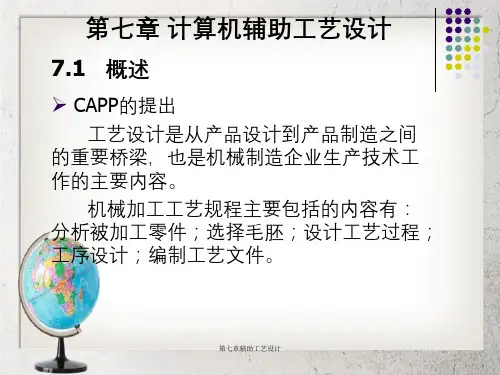

《计算机辅助工艺过程设计》课程教学设计（一）基本描述课程编号：S5080820课程名称：计算机辅助工艺过程设计英文译名：COMPUTER AIDED PROCESS PLANNING课程学时：16 讲课：16 实验：0 上机：0适用专业：机电工程学院机械设计制造及其自动化专业、其它相关专业开课单位：机电工程学院机械制造及自动化系开课时间：第八学期先修课程：机械制造技术基础 C语言主要教材与参考书：王慧峰编.《计算机辅助工艺过程设计》.校内讲义赵良才主编.《计算机辅助工艺设计》.机械工业出版社 1996年单忠臣、赵长发编.《计算机辅助工艺过程设计》.哈尔滨工程大学出版社 20XX年（二）课程的性质、研究对象及任务计算机辅助工艺过程设计是现代计算机集成制造系统的关键技术之一，是机械工程学科中的专业技术课。

本课程研究对象是计算机辅助工艺过程设计的基础过程、基础知识，计算机辅助工艺过程设计系统的设计方法。

本课程的主要任务是培养学生：1、树立多学科融合的综合系统分析，系统设计和使用能力。

为从事CAD/CAM、FMS、CIMS等技术工作打下基础。

2、掌握计算机辅助工艺过程设计的基本理论和基本技术。

3、掌握计算机辅助工艺过程设计的原理和方法，具有使用计算机进行系统设计的初步能力。

4、了解计算机辅助工艺过程设计发展的新理论、新技术和最新发展趋势。

（三）教材的选择与分析近年来，国内关于计算机辅助工艺过程设计技术方面的教材和书籍并不多，一些教材内容大同小异，部分书籍侧重点与本课程不符。

其中比较适合于本课程的，有实质性内容的教材有：①赵良才主编的《计算机辅助工艺设计》，机械工业出版社，1996年、②单忠臣、赵长发主编《计算机辅助工艺过程设计》，哈尔滨工程大学出版社，20XX 年、③王慧峰编《计算机辅助工艺过程设计》（校内讲义）1．赵良才主编的《计算机辅助工艺设计》一书着眼于1980年到1995年国内外计算机辅助工艺过程设计技术的发展，涉及的面较广，其内容有相当的广度和实用性，教材内容反映了作者在计算机辅助工艺过程设计方面的科研成果，有自己的技术和经验，可作为教师和学生深入学习的参考书籍。

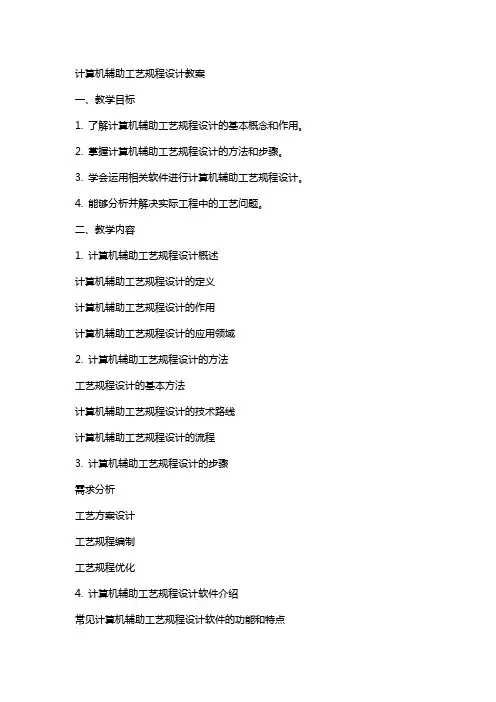

计算机辅助工艺规程设计教案一、教学目标1. 了解计算机辅助工艺规程设计的基本概念和作用。

2. 掌握计算机辅助工艺规程设计的方法和步骤。

3. 学会运用相关软件进行计算机辅助工艺规程设计。

4. 能够分析并解决实际工程中的工艺问题。

二、教学内容1. 计算机辅助工艺规程设计概述计算机辅助工艺规程设计的定义计算机辅助工艺规程设计的作用计算机辅助工艺规程设计的应用领域2. 计算机辅助工艺规程设计的方法工艺规程设计的基本方法计算机辅助工艺规程设计的技术路线计算机辅助工艺规程设计的流程3. 计算机辅助工艺规程设计的步骤需求分析工艺方案设计工艺规程编制工艺规程优化4. 计算机辅助工艺规程设计软件介绍常见计算机辅助工艺规程设计软件的功能和特点如何在实际工程中选择合适的软件软件的操作方法和技巧5. 实际工程案例分析分析实际工程中的工艺问题运用计算机辅助工艺规程设计方法解决问题总结经验，提出改进措施三、教学方法1. 讲授法：讲解基本概念、方法和步骤，传授相关知识。

2. 案例分析法：分析实际工程案例，培养学生的实际操作能力。

3. 软件操作演示法：演示计算机辅助工艺规程设计软件的操作方法。

4. 小组讨论法：分组讨论，促进学生之间的交流与合作。

四、教学资源1. 教材：计算机辅助工艺规程设计相关教材。

2. 课件：制作精美的课件，辅助教学。

3. 案例素材：收集实际工程案例，用于分析讨论。

4. 软件工具：配备计算机辅助工艺规程设计软件，供学生实际操作。

五、教学评价1. 平时成绩：考察学生的课堂表现、作业完成情况。

2. 实践操作：评估学生在实际操作中的技能水平。

3. 期末考试：设置相关题目，检验学生对知识的掌握程度。

4. 小组讨论报告：评估学生在小组讨论中的参与度和成果。

六、教学安排1. 课时：本课程共计32课时，包括16次课。

2. 授课方式：理论讲解与实践操作相结合。

3. 授课顺序：先讲解基本概念和方法，进行软件操作演示，分析实际工程案例。

计算机辅助工艺过程设计引言计算机辅助工艺过程设计是利用计算机技术和软件工具进行工艺过程的优化和设计。

通过使用计算机辅助工艺过程设计，可以大大提高工艺设计的效率和准确性，降低生产成本，增加产品质量。

本文将介绍计算机辅助工艺过程设计的基本概念、方法和应用。

首先，我们将讨论计算机辅助工艺过程设计的目的和重要性。

然后，我们将介绍一些常用的计算机辅助工艺过程设计软件和工具。

最后，我们将探讨计算机辅助工艺过程设计在不同行业中的应用。

目的和重要性计算机辅助工艺过程设计旨在优化和改进工艺过程，从而提高生产效率和产品质量。

通过使用计算机辅助设计工具，可以快速、准确地进行工艺设计和模拟，提前发现潜在问题，并进行相应的调整和优化。

在传统的工艺设计中，通常需要进行大量的试错和实验，耗费大量时间和资源。

而计算机辅助工艺过程设计能够通过数字化模拟和仿真来预测工艺参数的影响，从而避免了大量的试错和实验过程。

这不仅可以节省时间和成本，还能够提高设计的准确性和可靠性。

计算机辅助工艺过程设计在各个行业中都有广泛的应用。

例如，在制造业中，计算机辅助工艺过程设计可以用于优化工艺流程、减少生产时间和成本。

在化工行业中，计算机辅助工艺过程设计可以用于预测和优化反应条件，提高产品质量和产量。

在医疗设备制造中，计算机辅助工艺过程设计可以用于模拟手术过程，提前发现潜在风险，并进行相应的改进和优化。

计算机辅助工艺过程设计软件和工具计算机辅助工艺过程设计软件和工具是支持工艺设计和优化的关键技术手段。

这些软件和工具可以帮助工艺工程师进行工艺参数分析、模拟和优化。

下面是一些常用的计算机辅助工艺过程设计软件和工具：1. AutoCADAutoCAD是一款常用的计算机辅助设计软件，广泛应用于各个行业。

它可以用于进行工艺图纸的设计和编辑，帮助工艺工程师准确地绘制和修改工艺图纸。

2. SolidWorksSolidWorks是一款三维机械设计软件，也可以用于计算机辅助工艺过程设计。

计算机辅助工艺规程设计教案学习目标：充分认识计算机技术在设计制造中应用的重要性，了解CAPP在CAD/CAM中的地位和作用；掌握CAPP的基本工作原理和工作过程；学习和理解CAPP 中零件信息描述方法；掌握不同类型CAPP系统的研制过程和关键技术；能够设计和应用简单的CAPP系统。

学习内容：学习重点：CAPP的概念及工作原理。

学习难点：型面特征描述；CAPP专家系统。

学习建议：对比传统工艺设计和计算机辅助工艺设计的过程，理解其功能和意义；注意浏览参考书和期刊杂志中关于企业使用CAPP的示例，加深对本知识点的理解；在学习过程中，认真分析课件中给出的应用示例，并积极参与本课件中的虚拟实验。

第一章CAPP的基本概念计算机辅助工艺规程设计，即 Computer Aided Process Planning，简称CAPP，是通过计算机技术辅助工艺设计人员，以系统、科学的方法确定零件从毛坯到成品的整个技术过程，即工艺规程。

具体的说，CAPP就是利用计算机的信息处理和信息管理优势，采用先进的信息处理技术和智能技术，帮助工艺设计人员完成工艺设计中的各项任务，如选择定位基准、拟订零件加工工艺路线、确定各工序的加工余量、计算工艺尺寸和公差、选择加工设备和工艺装置、确定切削用量、确定重要工序的质量检测项目和检测方法、计算工时定额、编写各类工艺文件等，最后生成产品生产所需的各种工艺文件和数控加工编程、生产计划制定和作业计划制定所需的相关数据信息，作为数控加工程序的编制、生产管理与运行控制系统执行的基础信息。

CAD/CAM向集成化、智能化方向的发展及并行模式的出现都对CAPP提出了新的要求，因此产生了CAPP的广义概念：即CAPP的一头向生产规划最佳化及作业计划最佳化发展，作为MRP-Ⅱ的一个重要组成部分；而另一头则向自动生成NC指令扩展。

1.1 CAPP的基本组成CAPP系统的组成与其开发环境、产品对象及其规模大小等有关。

“计算机辅助工艺过程设计“课程报告题目：计算机辅助工艺过程设计的过去,现在和未来班级：学号：姓名：成绩：加工工艺过程设计在单件、小批金属加工业中是一项常见的工作,这项工作是将工程图纸上的零件设计信息转化成为将零件由毛坯加工成成品所需的加士操作规程。

首先必须确定零件的几何形面、尺寸、公差和材料要求,以便选择适当的工艺操作顺序和确切的机床(或工位)。

诸如切削方法、切削速度、进给量、装夹工步以及夹具等等操作细节随之也要确定,而且还要计算标准时间和费用。

然后,将生成的工艺规程以文件的形式,或者表示为费用预算单、工作流程(或操作)卡,或者表示为用于数控(N/C)设备的代码指令。

工艺过程设计在工程设计和车间生产中起着纽带作用,它是影响加工费用和效益的一个主要的决定性因素。

过去的十年里,在计算机辅助设计和计算机辅助制造(CAD/CAM)的广阔领域中,在通过自动控制电脑化来提高设计和加工活动的生产率方面已经进行了许多努力并取得了不少成果。

目前大部分有效的CAD和CAM系统都趋向于把注意力或者集中在自动设计/制图上,或者集中在数控设备的刀具行程控制上。

只有对一些特殊的情况,比如铸造生产,CAD/CAM系统现在才能有效的将设计和制造功能结合起来。

不幸的是,大部分的加工工艺过程设计活动或者是手工进行的,或者是使用独立的系统。

工艺过程设计的技术进步的水平明显落后了,成了生产能力改善的一个主要障碍。

手工方法传统的手工方法包括是审核工程零件图纸和在了解工艺过程、机床性能、刀具、材料、相关费用以及车间习惯的基础上制订加工工艺规程和指令。

这种方法深深地依赖生产分析人员的经拉来为类似零件开发可行、低耗和与设计相符的工艺规程。

在某些情况下,这项工作包括检索和识别现存的相似零件的工艺规程,然后据此改编成新零件的工艺规程。

工作规程或者别的“资料管理”方法常常被用来手工分类、贮存和整理这些资料。

在另外一些情况下,经常由于某一零件的要求与零件族的不同,分析人员不得不为此零件制订一份单独的工艺规程。
