电控共轨技术培训随着汽车行业的不断发展，电控共轨技术已经成为了柴油发动机的主流技术之一。
电控共轨技术以其高效节能、低排放和动力强劲等优点，得到了广泛的应用和推广。
因此，了解和掌握电控共轨技术已经成为了柴油发动机维修技师的必备技能之一。
本文将就电控共轨技术进行详细介绍，为大家提供一次系统全面的培训。
一、电控共轨技术的基本原理电控共轨技术是指利用高压共轨燃油系统，通过电子控制单元对喷油器进行精确的控制，提高燃油喷射的压力和精准度，以实现更高效、更环保的燃油燃烧。
电控共轨技术将传统的机械喷油系统中的高压燃油泵和喷油器进行了分离，通过共轨来贮存高压燃油，再通过电子控制单元实现对喷油器的高精度控制。
这种技术可以使燃油喷射更加柔和，燃烧更加充分，从而达到更高的效率和更低的排放。
二、电控共轨技术的组成部分1.高压共轨燃油系统：包括高压燃油泵、电控共轨、压力传感器等。
2.喷油系统：包括喷油器、燃油喷射泵等。
3.电子控制单元(ECU)：负责对高压共轨燃油系统和喷油系统进行精准的控制和管理。
4.传感器：包括高压传感器、温度传感器、压力传感器等，用于监测发动机工况和燃油系统运行状态。
5.燃油系统其他部件：包括燃油过滤器、燃油管路、燃油喷嘴等。
三、电控共轨技术的优点1.高效节能：电控共轨技术可以更加精准地控制燃油喷射的时机和量，减少燃油在进气过程中的浪费，提高了燃油利用率。
2.低排放：由于电控共轨技术可以使燃油燃烧更加充分，热效率更高，因此可以有效减少废气排放，降低对环境的影响。
3.动力强劲：电控共轨技术可以实现更高的燃油喷射压力和更精准的控制，因此可以使发动机具有更强的动力输出。
4.稳定性好：电控共轨技术可以实现对燃油喷射的高精度控制，使得发动机工作更加稳定，噪音更低。
四、电控共轨技术的维修与保养1.定期更换滤芯：高压共轨燃油系统对燃油的纯净度要求较高，因此需要定期更换燃油滤芯，保持燃油系统的清洁。
2.注意燃油的储存：燃油的品质会直接影响到电控共轨技术的工作效果，因此需要注意燃油的储存条件和周期，避免使用劣质燃油。
玉柴电控高压共轨柴油机培训材料_德尔福共轨系统
德尔福共轨系统是玉柴电控高压共轨柴油机中的核心部件之一、下面
是关于德尔福共轨系统的培训材料。
德尔福共轨系统是一种先进的燃油喷射技术，它通过高压共轨来控制
喷油系统的工作。
共轨系统是由高压泵、共轨管、喷油器和电子控制单元
组成。
德尔福共轨系统的优点有：
1.高压控制精确：共轨系统可以提供非常高的燃油压力，从而实现更
精确的喷油控制。
这不仅可以提高燃烧效率，还可以降低燃油消耗和排放。
2.快速响应：共轨系统的喷油器可以快速响应电子控制单元的指令，
从而实现更快的喷油反应时间。
这可以提高发动机的动力性能和响应能力。
3.多次喷射技术：共轨系统可以实现多次喷射技术，即在一个喷油周
期内进行多次喷油。
这可以提供更好的燃油雾化效果，从而改善燃烧过程，减少燃料喷射噪声和柴油机震动。
4.适应不同工况：共轨系统可以根据不同的工作条件和发动机负载要
求进行精确控制，以满足不同的动力需求。
它可以实现在高速、低速和怠
速等不同工况下的精确喷油控制。
5.减少排放：共轨系统可以更好地控制燃油喷射过程，从而减少排放
物的产生。
它可以有效地降低氮氧化物（NOx）和颗粒物（PM）的排放，
提高柴油机的环保性能。
总结起来，德尔福共轨系统在提高燃油利用率、减少排放、提高动力
性能和响应能力方面具有显著的优势。
在玉柴电控高压共轨柴油机中采用
德尔福共轨系统将为用户带来更高的驾驶舒适度和更低的运营成本。
以上是关于德尔福共轨系统的培训材料。
希望这些信息对您有所帮助。

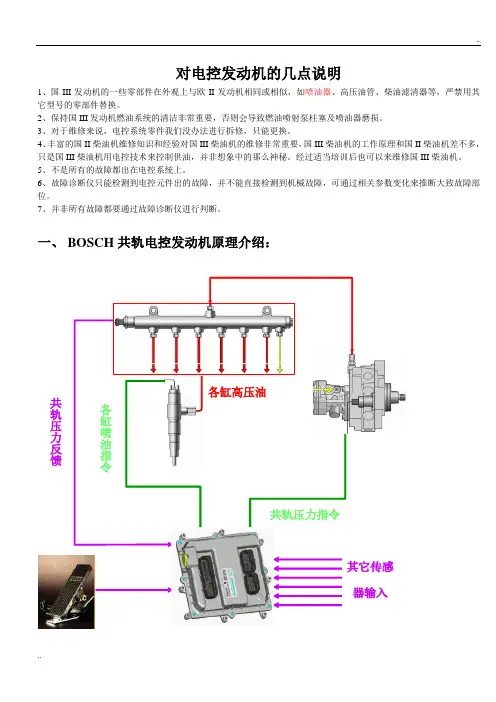

对电控发动机的几点说明1、国III 发动机的一些零部件在外观上与欧II 发动机相同或相似，如喷油器、高压油管、柴油滤清器等，严禁用其它型号的零部件替换。
2、保持国III 发动机燃油系统的清洁非常重要，否则会导致燃油喷射泵柱塞及喷油器磨损。
3、对于维修来说，电控系统零件我们没办法进行拆修，只能更换。
4、丰富的国II 柴油机维修知识和经验对国III 柴油机的维修非常重要，国III 柴油机的工作原理和国II 柴油机差不多，只是国III 柴油机用电控技术来控制供油，并非想象中的那么神秘。
经过适当培训后也可以来维修国III 柴油机。
5、不是所有的故障都出在电控系统上。
6、故障诊断仪只能检测到电控元件出的故障，并不能直接检测到机械故障，可通过相关参数变化来推断大致故障部位。
7、并非所有故障都要通过故障诊断仪进行判断。
一、 BOSCH 共轨电控发动机原理介绍：其它传感 器输入共轨压力指令各缸喷油指令共轨压力反馈说明●电控喷油器根据ECU发出的喷油指令脉冲进行喷油➢喷油始点由指令脉冲起点控制➢喷油量由指令脉冲的宽度控制➢可以实现多次喷射●喷油压力为共轨压力➢共轨压力可以由ECU发出的共轨压力指令由高压供油泵控制➢共轨压力是闭环控制2、高压共轨控制常用策略：1.起动控制策略2.怠速控制策略3.油门油量标定及其实现4.热保护控制策略5.冒烟极限6.燃油预喷3、油路走向原理图：●CP3.3油泵:适用于玉柴4E、4G、6J、6A、6G等中型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
低压管路典型技术参数管内内径允许油管长度允许压力燃油箱进油管≥10 mm ≤3mm 0.5—1.0bar≥11 mm ≤6 mm≥12 mm ≤9 mm燃油箱进回管≥9 mm ≤6 mm ≤1.2bar≥10 mm ≤9 mmCP2.2油泵:适用于玉柴6L、6M、6K等重型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
电控高压共轨直喷柴油机技术图文教程●Pizezo喷射器(压电式喷油器)Piezo 喷射器具有极快和精确的燃油量分配。
Piezo喷射器的响应时间是原系统的4倍，允许在预喷和主喷之间更短和更多可变距离的喷射。
图为Piezo喷射器由于通过能量恢复获得必需的触发能的可能，必需的触发能会相当地减少。
另外，通过简单的电控制，可达到忍受较大的电磁和基本减少感应错误。
Piezo喷射器安装在油轨上，将燃油喷入燃烧室。
每冲程的喷入量由预喷量和主喷量构成。
这种分层喷射使得柴油机燃烧过程变得柔和。
由于Piezo喷射器的配置，使其具有极快的响应速度（时间）。
因此，喷射的燃油量和剂量可以非常准确的控制，而且确保极好的循环。
喷射器由发动机控制单元控制（ECU）。
与以前的系统比较，Piezo喷射器需要相当小的触发能，它可通过可能的能量恢复得到。
注意：在发动机工作期间，连接线束连接器到发动机控制装置，喷射器必须连接可靠，否则有损坏发动机的危险。
在维修工作时，喷射器不应拆散。
每个件都不许被松动或没有拧紧，否则将引起喷射器的损坏。
●柴油共轨泵DCP柴油共轨泵由布置在一个单一壳体里的下列部件组成：内置传输泵ITP内置叶片泵的作用是将燃油从燃油箱经过燃油滤抽出，供给带有柴油的高压燃油泵。
除此之外，还有润滑高压油泵的目的。
柴油共轨泵DCP是需求控制中心，由凸轮盘驱动具有相差120°的三个排量装置的柱塞泵。
DCP提供体积流量以保证油轨正常的高压，同时也提供喷射器在发动机所所有工作条件下必需的燃油量和在DCP里的燃油压力。
油箱中的柴油完整的内置传输泵ITP(1)经燃油滤清器抽出。
燃油也被传送至润滑阀(6)和体积控制阀(2)。
平行位于燃油供应泵里的预压控制阀，当体积控制阀关闭时打开，使燃油再次到燃油泵的吸入端。
燃油经润滑阀(6)到泵里边，并从那到燃油回油管。
体积控制阀由发动机控制装置控制，计量输送到高压元件(3)的燃油量，同时到高压泵HPP。
对电控发动机的几点说明1、国III发动机的一些零部件在外观上与欧II发动机相同或相似，如喷油器、高压油管、柴油滤清器等，严禁用其它型号的零部件替换。
2、保持国III发动机燃油系统的清洁非常重要，否则会导致燃油喷射泵柱塞及喷油器磨损。
3、对于维修来说，电控系统零件我们没办法进行拆修，只能更换。
4、丰富的国II柴油机维修知识和经验对国III柴油机的维修非常重要，国III柴油机的工作原理和国II柴油机差不多，只是国III柴油机用电控技术来控制供油，并非想象中的那么神秘。
经过适当培训后也可以来维修国III柴油机。
5、不是所有的故障都出在电控系统上。
6、故障诊断仪只能检测到电控元件出的故障，并不能直接检测到机械故障，可通过相关参数变化来推断大致故障部位。
7、并非所有故障都要通过故障诊断仪进行判断。
一、 BOSCH 共轨电控发动机原理介绍：说明● 电控喷油器根据ECU 发出的喷油指令脉冲进行喷油➢喷油始点由指令脉冲起点控制 ➢喷油量由指令脉冲的宽度控制其它传感 器输入共轨压力指令 各缸喷油指令共轨压力反馈➢可以实现多次喷射●喷油压力为共轨压力➢共轨压力可以由ECU发出的共轨压力指令由高压供油泵控制➢共轨压力是闭环控制2、高压共轨控制常用策略：1.起动控制策略2.怠速控制策略3.油门油量标定及其实现4.热保护控制策略5.冒烟极限6.燃油预喷3、油路走向原理图：●CP3.3油泵:适用于玉柴4E、4G、6J、6A、6G等中型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
低压管路典型技术参数CP2.2油泵:适用于玉柴6L、6M、6K等重型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
低压管路典型技术参数二、电控发动机电控元件及油路部分部件功能介绍：2．1齿轮传动系统齿轮间隙及记号对正：1．齿轮驱动系统相对于原国2机型:增加了喷油泵惰齿轮组件及凸轮轴信号盘2．安装时应保证各齿轮间的齿侧间隙0.07 ～0.25mm;3．应保证各齿轮的轴向间隙为0.08～0.2mm;4．曲轴正时齿轮,正时惰齿轮,凸轮轴正时齿轮有严格的正时对准记号,请注意对正;5．燃油喷射泵齿轮无正时记号,无正时要求。

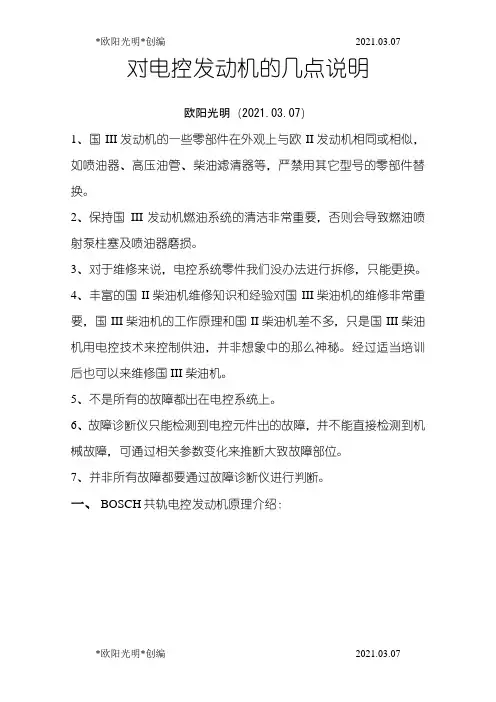

对电控发动机的几点说明欧阳光明（2021.03.07）1、国III发动机的一些零部件在外观上与欧II发动机相同或相似，如喷油器、高压油管、柴油滤清器等，严禁用其它型号的零部件替换。
2、保持国III发动机燃油系统的清洁非常重要，否则会导致燃油喷射泵柱塞及喷油器磨损。
3、对于维修来说，电控系统零件我们没办法进行拆修，只能更换。
4、丰富的国II柴油机维修知识和经验对国III柴油机的维修非常重要，国III柴油机的工作原理和国II柴油机差不多，只是国III柴油机用电控技术来控制供油，并非想象中的那么神秘。
经过适当培训后也可以来维修国III柴油机。
5、不是所有的故障都出在电控系统上。
6、故障诊断仪只能检测到电控元件出的故障，并不能直接检测到机械故障，可通过相关参数变化来推断大致故障部位。
7、并非所有故障都要通过故障诊断仪进行判断。
一、BOSCH共轨电控发动机原理介绍：说明●电控喷油器根据ECU 发出的喷油指令脉冲进行喷油➢ 喷油始点由指令脉冲起点控制 ➢ 喷油量由指令脉冲的宽度控制 ➢可以实现多次喷射●喷油压力为共轨压力➢共轨压力可以由ECU 发出的共轨压力指令由高压供油泵控制其它传感 器输入共轨压力指令各缸喷油指令共轨压力反馈➢共轨压力是闭环控制2、高压共轨控制常用策略：1.起动控制策略2.怠速控制策略3.油门油量标定及其实现4.热保护控制策略5.冒烟极限6.燃油预喷3、油路走向原理图：●CP3.3油泵:适用于玉柴4E、4G、6J、6A、6G等中型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
低压管路典型技术参数●CP2.2油泵:适用于玉柴6L、6M、6K等重型系列博世共轨发动机燃油主要走向：油箱→粗滤（手油泵）→燃油分配器→输油泵（在高压油泵后端）→细滤→高压油泵→共轨管→喷油器。
低压管路典型技术参数燃油箱进油管 ≥12 mm ≤3mm 0.35—1.0bar≥13 mm ≤6 mm ≥14 mm ≤9 mm燃油箱进回管 ≥12 mm ≤9 mm ≤1.2bar二、电控发动机电控元件及油路部分部件功能介绍： 2．1齿轮传动系统齿轮间隙及记号对正：1．齿轮驱动系统相对于原国2机型:增加了喷油泵惰齿轮组件及凸轮轴信号盘2．安装时应保证各齿轮间的齿侧间隙0.07 ～0.25mm;3．应保证各齿轮的轴向间隙为0.08～0.2mm;4．曲轴正时齿轮,正时惰齿轮,凸轮轴正时齿轮有严格的正时对准记号,请注意对正;5．燃油喷射泵齿轮无正时记号,无正时要求。

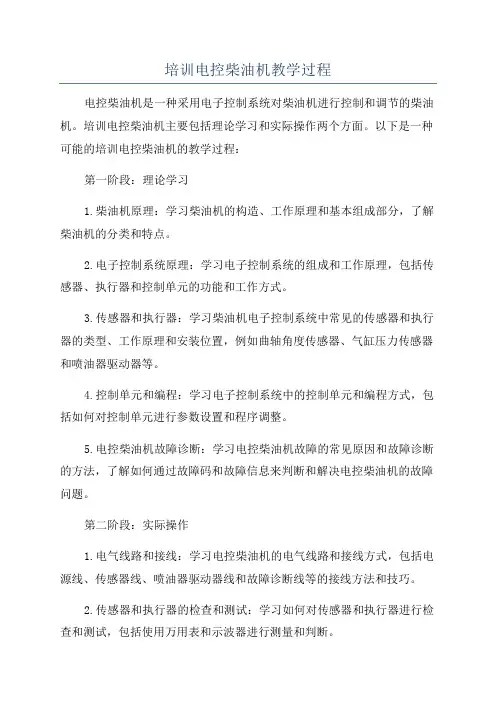

培训电控柴油机教学过程电控柴油机是一种采用电子控制系统对柴油机进行控制和调节的柴油机。
培训电控柴油机主要包括理论学习和实际操作两个方面。
以下是一种可能的培训电控柴油机的教学过程：第一阶段：理论学习1.柴油机原理：学习柴油机的构造、工作原理和基本组成部分，了解柴油机的分类和特点。
2.电子控制系统原理：学习电子控制系统的组成和工作原理，包括传感器、执行器和控制单元的功能和工作方式。
3.传感器和执行器：学习柴油机电子控制系统中常见的传感器和执行器的类型、工作原理和安装位置，例如曲轴角度传感器、气缸压力传感器和喷油器驱动器等。
4.控制单元和编程：学习电子控制系统中的控制单元和编程方式，包括如何对控制单元进行参数设置和程序调整。
5.电控柴油机故障诊断：学习电控柴油机故障的常见原因和故障诊断的方法，了解如何通过故障码和故障信息来判断和解决电控柴油机的故障问题。
第二阶段：实际操作1.电气线路和接线：学习电控柴油机的电气线路和接线方式，包括电源线、传感器线、喷油器驱动器线和故障诊断线等的接线方法和技巧。
2.传感器和执行器的检查和测试：学习如何对传感器和执行器进行检查和测试，包括使用万用表和示波器进行测量和判断。
3.控制单元的参数设置和程序调整：学习如何对控制单元进行参数设置和程序调整，包括使用设备和软件对控制单元进行读写操作。
4.故障诊断和维修：学习电控柴油机故障诊断和维修的技巧和方法，包括如何通过故障码和故障信息来定位和解决故障问题，以及常见的故障排除和维修步骤。
第三阶段：实操练习和考核1.根据教师的指导，学员进行实际的电控柴油机操作和调试，包括检查和测试传感器和执行器、设置控制单元参数和调整程序等。
2.学员根据实操练习的成果，完成一定难度的电控柴油机故障诊断和排除实验，以考核学员的实际操作能力。
通过以上的培训教学过程，学员可以系统地学习和掌握电控柴油机的原理、电控系统的组成和工作原理、传感器和执行器的检查和测试技巧、控制单元的参数设置和调整、故障诊断和维修方法等，从而提高对电控柴油机的理论和实践应用能力。
电控知识应知应会系列培训
电控知识应知应会系列培训_博世共轨系统
1.3高压共轨系统工作描述共轨管高压油
说明电控喷油器根据ECU发出的喷油指令脉冲进行喷油喷油始点由指令脉冲起点
各缸高压油共轨压力反馈各缸喷油指令共轨压力指令
控制喷油量由指令脉冲的宽度控制可以实现多次喷射喷油压力为共轨压力共轨压力可以由ECU发出的共轨压力指令由高压供其它传感器输入
油泵控制共轨压力是闭环控制
玉柴电控知识应知应会培训系列教材
