测试技术基础实验报告

测试技术基础实验报告
2、实验设备
1).测力仪一台；
2.)计算机一台；
3.)加速度传感器1个；
4.)AD转换器1台。
3、实验数据
钢板尺刻度（cm）
钢板尺实际振动长度（cm）
钢板尺振动频率（HZ）
相对误差
实验值
准确值
30
27.8
8
8.48
6%
30
25
7
10.48
14.12%
准确值的计算：
由资料知：悬臂梁的各阶固有频率计算公式如下：
6.3
6.5
6.7
6.9
7.1
U0(v)
3.73
4.07
4.38
4.68
4.91
5.14
5.29
5.47
5.63
5.76
x(mm)
7.3
7.5
7.7
7.9
8.1
8.3
8.5
8.7
8.9
9.1
U0(v)
5.87
5.95
6.04
6.12
6.19
6.24
6.29
6.33
6.37
6.4
涡流式传感器的输入/输出特性曲线（铝片）
拟合曲线方程：
Uo=f（x）=0.6535x+0.8381
表5涡流式传感器被测体为铜片时的实测数据记录
x(mm)
5.2
5.4
5.6
5.8
6
6.2
6.4
6.6
6.8
7
U0(v)
3.59
3.6
3.87
4.22
4.53
4.8
5.06
5.27
5.45

测试技术基础实验报告

测试技术基础实验报告

测试技术基础实验报告
《测试技术基础实验报告》
摘要：本实验旨在通过测试技术基础实验，探索测试技术的基础知识和方法，以及在实际应用中的作用和意义。

通过本次实验，我们对测试技术有了更深入的理解，并且掌握了一些基本的测试技术方法和工具。

一、引言
测试技术是软件开发过程中不可或缺的一部分，它可以帮助我们发现软件中的缺陷并提高软件的质量。

测试技术基础实验旨在通过实际操作，让学生了解测试技术的基本知识和方法，以及在实际应用中的作用和意义。

二、实验目的
1. 了解测试技术的基本概念和原理；
2. 掌握一些基本的测试技术方法和工具；
3. 通过实际操作，加深对测试技术的理解和掌握。

三、实验内容
1. 理解测试技术的基本概念和原理；
2. 掌握测试用例设计方法；
3. 掌握测试工具的基本使用。

四、实验步骤
1. 阅读相关测试技术的基本知识和方法；
2. 使用测试用例设计方法设计测试用例；
3. 使用测试工具进行测试。

五、实验结果与分析
通过本次实验，我们对测试技术有了更深入的理解，并且掌握了一些基本的测试技术方法和工具。

在实际操作中，我们发现测试技术可以帮助我们发现软件中的缺陷，并且提高软件的质量。

因此，测试技术在软件开发中起着非常重要的作用。

六、结论
通过测试技术基础实验，我们对测试技术有了更深入的理解，并且掌握了一些基本的测试技术方法和工具。

测试技术在软件开发中起着非常重要的作用，它可以帮助我们发现软件中的缺陷并提高软件的质量。

因此，我们应该加强对测试技术的学习和实践，以提高软件的质量和可靠性。

工程测试技术实验报告

工程测试技术实验报告

一、实验名称工程测试技术实验二、实验目的1. 熟悉工程测试技术的基本原理和方法；2. 掌握常用的测试仪器和设备的使用；3. 提高对工程测试结果的分析和判断能力；4. 培养团队合作和实际操作能力。

三、实验原理工程测试技术是利用各种测试仪器和设备，对工程实体或系统进行检测、测量和分析的技术。

通过实验，我们可以了解工程测试的基本原理和方法，以及如何运用这些技术解决实际问题。

四、实验仪器与设备1. 信号发生器2. 示波器3. 频率计4. 数字多用表5. 电阻箱6. 电容箱7. 电流表8. 电压表9. 万用表10. 实验平台五、实验内容1. 信号发生器与示波器联用实验（1）了解信号发生器和示波器的工作原理；（2）学会使用信号发生器和示波器；（3）观察不同信号波形的变化。

2. 频率计与信号发生器联用实验（1）了解频率计的工作原理；（2）学会使用频率计；（3）测量信号的频率。

3. 数字多用表与电阻箱联用实验（1）了解数字多用表的工作原理；（2）学会使用数字多用表；（3）测量电阻值。

4. 电容箱与示波器联用实验（1）了解电容箱的工作原理；（2）学会使用电容箱；（3）观察电容对信号的影响。

5. 电流表与电压表联用实验（1）了解电流表和电压表的工作原理；（2）学会使用电流表和电压表；（3）测量电路中的电流和电压。

6. 万用表与实验平台联用实验（1）了解万用表的工作原理；（2）学会使用万用表；（3）测量实验平台上的各种参数。

六、实验步骤1. 准备实验仪器和设备，连接电路；2. 根据实验要求，调整仪器和设备；3. 观察实验现象，记录数据；4. 分析实验结果，得出结论。

七、实验结果与分析1. 信号发生器与示波器联用实验：通过实验，观察到不同信号波形的变化，加深了对信号波形的理解；2. 频率计与信号发生器联用实验：成功测量了信号的频率，掌握了频率计的使用方法；3. 数字多用表与电阻箱联用实验：准确测量了电阻值，提高了数字多用表的使用技能；4. 电容箱与示波器联用实验：观察到了电容对信号的影响，加深了对电容的认识；5. 电流表与电压表联用实验：成功测量了电路中的电流和电压，掌握了电流表和电压表的使用方法；6. 万用表与实验平台联用实验：准确测量了实验平台上的各种参数，提高了万用表的使用技能。

测试与检测技术基础实验报告

测试与检测技术基础实验报告

测试与检测技术基础实验报告引言测试与检测技术在现代科学研究与工程实践中扮演着重要角色。

它们帮助我们验证假设、发现问题、评估性能和确保产品质量。

本实验报告旨在介绍测试与检测技术的基础原理、实验设计和实验结果。

实验目的本实验的目的是通过实践掌握测试与检测技术的基础原理和应用方法。

具体目标如下：1.了解测试与检测技术的概念及其在工程实践中的重要性；2.学习如何设计和执行测试实验；3.掌握测试数据的收集、分析和解读方法；4.熟悉测试报告的撰写规范。

实验方法设计实验方案在本实验中，我们将选择一个项目或产品，并设计一系列测试方案来评估其性能和质量。

测试方案应包含以下内容：1.测试目标：明确测试的具体目标，例如评估产品的稳定性、准确性、可靠性等；2.测试对象：确定要测试的具体项目或产品；3.测试方法：选择合适的测试方法，例如黑盒测试、白盒测试、性能测试等；4.测试数据：确定要收集的测试数据类型和数量；5.实验流程：安排合理的实验流程，包括测试设备和测试环境的准备；6.数据分析：确定分析测试数据的方法和指标，以评估测试结果；7.结论与建议：根据测试结果，提出合理的结论和改进建议。

执行测试实验根据设计的实验方案，我们将执行以下步骤来进行测试实验：1.准备测试设备和测试环境；2.收集所需的测试数据；3.分析测试数据，计算相应的指标；4.绘制实验结果的图表，并进行结果解读；5.根据实验结果，得出结论并提出改进建议。

实验结果与分析根据实验设计，我们选择了一个电子产品进行测试实验。

具体测试方案和结果如下：测试目标评估该电子产品的耐用性和可靠性。

测试对象选择型号为XYZ的电子产品进行测试。

测试方法采用白盒测试方法。

测试数据我们收集了以下数据：1.使用寿命：通过连续使用该产品并记录运行时间来收集数据。

2.故障频率：记录故障发生的次数和相关信息。

实验流程1.准备实验所需的测试设备和环境；2.连续运行电子产品并记录运行时间；3.记录故障发生的次数和相关信息；4.结束实验。

哈工大典型机械部件设计组装与测试实验报告

哈工大典型机械部件设计组装与测试实验报告

哈工大典型机械部件设计组装与测试实验报告实验报告：哈工大典型机械部件设计组装与测试一、实验目的：1. 掌握典型机械部件的设计方法和原理；2. 学习部件的组装与测试过程；3. 培养实际操作和解决问题的能力。

二、实验内容：1. 根据给定的机械部件图纸，设计相应的零部件；2. 将设计好的零部件按照图纸要求进行组装；3. 进行组装后的机械部件的功能测试。

三、实验步骤：1. 根据给定的机械部件图纸，使用CAD软件进行零部件的设计。

确保设计的零部件符合图纸要求，并能够正确组装。

2. 将设计好的零部件按照图纸要求进行加工。

可以使用数控机床进行精确加工，保证零部件的尺寸精度。

3. 将加工好的零部件进行清洗，确保零部件表面干净无杂质。

4. 将清洗后的零部件按照图纸要求进行组装。

注意组装的顺序和方式，确保零部件的正确组装，避免错误。

5. 进行组装后的机械部件的功能测试。

通过对机械部件进行逐个部件的测试，检查其运转是否正常。

同时进行整体测试，检查机械部件的功能是否完善。

四、实验结果分析：1. 根据实验步骤进行机械部件的设计、加工、组装和测试。

2. 对于设计的零部件，需要进行精确的加工，确保尺寸和形状的精度。

3. 在组装过程中，需要注意组装序列和方式，避免错误的组装和部件的磨损。

4. 在测试过程中，需要逐个部件进行测试，确保其运转正常。

同时进行整体测试，确认机械部件的功能完善。

五、实验结论：1. 通过实验，掌握了典型机械部件的设计方法和原理；2. 学习了部件的组装与测试过程；3. 培养了实际操作和解决问题的能力。

六、存在问题与改进措施：1. 在实验过程中，可能存在设计上的不准确，需要加强设计的能力；2. 加工过程中可能存在误差，需要提高加工的精度；3. 组装过程中可能存在错误的组装，需要加强组装的认真程度；4. 功能测试过程中可能存在部件运转不正常，需要加强测试的细致度。

七、实验心得：通过本次实验，我对典型机械部件的设计、组装与测试有了更深入的了解。

哈工大数值分析上机实验报告版可编辑

哈工大数值分析上机实验报告版可编辑
解决Rung现象的方法通常有分段线性插值、三次样条插值等方法。
分段线性插值：
设在区间[a, b]上，给定n+1个插值节点
a=x0<x1<…<xn=b
和相应的函数值y0，y1，…，yn，，求作一个插值函数 ，具有如下性质：
1) ，j=0，1，…，n。
2) 在每个区间[xi, xj]上是线性连续函数。则插值函数 称为区间[a, b]上对应n个数据点的分段线性插值函数。

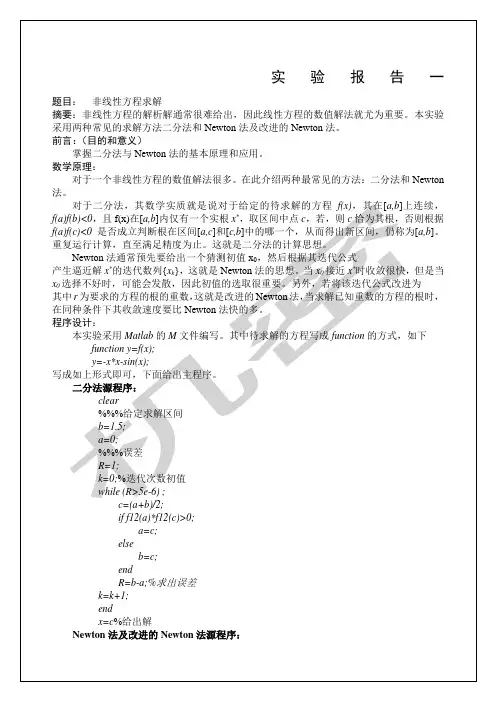

结论：
对于二分法，只要能够保证在给定的区间内有根，使能够收敛的，当时收敛的速度和给定的区间有关，二且总体上来说速度比较慢。Newton法，收敛速度要比二分法快，但是最终其收敛的结果与初值的选取有关，初值不同，收敛的结果也可能不一样，也就是结果可能不时预期需要得结果。改进的Newton法求解重根问题时，如果初值不当，可能会不收敛，这一点非常重要，当然初值合适，相同情况下其速度要比Newton法快得多。
结论：
采用Gauss消去法时，如果在消元时对角线上的元素始终较大（假如大于10-5），那么本方法不需要进行列主元计算，计算结果一般就可以达到要求，否则必须进行列主元这一步，以减少机器误差带来的影响，使方法得出的结果正确。
实验报告三
题目：Rung现象产生和克服
摘要：由于高次多项式插值不收敛，会产生Runge现象，本实效的克服了这一现象，而且还取的很好的插值效果。
for r=k+1:n;
if abs(A(r,k))>abs(t)
p=r;
else p=k;
end
end
%%%交换元素
if p~=k;
for q=k:n+1;
s=A(k,q);
A(k,q)=A(p,q);

测试技术实验报告

测试技术实验报告

测试技术实验报告测试技术实验报告实验⼀、信号分析虚拟实验⼀、实验⽬的1、理解周期信号可以分解成简谐信号，反之简谐信号也可以合成周期性信号；2、加深理解⼏种典型周期信号频谱特点；3、通过对⼏种典型的⾮周期信号的频谱分析加深了解⾮周期信号的频谱特点。

⼆、实验原理信号按其随时间变化的特点不同可分为确定性信号与⾮确定性信号。

确定性信号⼜可分为周期信号和⾮周期信号。

本实验是针对确定性周期信号和⾮周期信号进⾏的。

周期信号可⽤傅⾥叶级数的形式展开，例如f（t）为周期函数⽽⾮周期信号可⽤傅⾥叶变换三、实验结果1、周期信号合成矩形波的合成⽅波叠加叠加20次幅值=8 占空⽐=50% 初始频率为2; 三⾓波的合成2、周期信号分解矩形波的分解三⾓波分解1.单边函数3.冲击函数5、采样函数6、⾼斯噪⾳7、周期函数4、⼀阶响应闸门函数5、⼆阶响应采样函数四、⼩结通过本次试验的操作以及⽼师的指导，我对书本上学到的知识有了更深的理解，对于信号的合成与分解有了⼀定的实际了解。

掌握了⼏种典型周期信号频谱特点和⼏种典型的⾮周期信号的频谱分析，加深了对⾮周期信号的频谱特点的理解。

实验⼆传感器性能标定实验1、⾦属箔式应变⽚――单臂电桥性能实验⼀、实验⽬的：了解⾦属箔式应变⽚的应变效应，单臂电桥⼯作原理和性能。

⼆、基本原理：电阻丝在外⼒作⽤下发⽣机械变形时，其电阻值发⽣变化，这就是电阻应变效应，描述电阻应变效应的关系式为：ΔR／R＝Kε式中ΔR／R为电阻丝电阻相对变化，K为应变灵敏系数,ε=Δl/l为电阻丝长度相对变化，⾦属箔式应变⽚就是通过光刻、腐蚀等⼯艺制成的应变敏感元件，通过它转换被测部位受⼒状态变化、电桥的作⽤完成电阻到电压的⽐例变化，电桥的输出电压反映了相应的受⼒状态。

，对单臂电桥输出电压U o1= EKε/4。

三、需⽤器件与单元：应变式传感器实验模板、应变式传感器－电⼦秤、砝码、数显表、±15V电源、±4V电源、万⽤表（⾃备）。

哈工大_数学实验报告

哈工大_数学实验报告

数学实验报告实验一Matlab的使用1.上机实验各种数据输入方法：程序语句：a=[1 2 3;4 5 6 ;7,8,9] 程序语句：linspace(1,10,5) 等等…………计算结果：a = 计算结果：ans =1 2 34 5 6 1.0000 3.2500 5.5000 7.7500 10.00007 8 92.(1) (a)方法：(b) 方法：程序语句：程序语句：a=[-3 5 0 8;1 -8 2 -1;0 -5 9 3;-7 0 -4 5]; a=[-3 5 0 8;1 -8 2 -1;0 -5 9 3;-7 0 -4 5];b=[0;2;-1;6]; b=[0;2;-1;6];inv(a)*b a\b计算结果：计算结果：ans = ans =-0.6386 -0.6386-0.4210 -0.4210-0.3529 -0.35290.0237 0.0237(2) 4个矩阵的生成语句：矩阵a 的生成语句：e=eye(3,3); a=[e r;o s]r=rand(3,2); 验证语句：o=zeros(2,3); a^2s=diag([1,2]);%此为一个任取的2X2 矩阵b=[e r+r*s; o s^2]计算结果相同：ans =1.0000 0 0 1.9003 1.45790 1.0000 0 0.4623 2.67390 0 1.0000 1.2137 2.28630 0 0 1.0000 00 0 0 0 4.00003.生成多项式的语句：poly ([2,-3,1+2i,1-2i,0,-6])计算结果：ans = 1 5 -9 -1 72 -180 0 计算x＝0.8,-x=-1.2 之值的指令与结果：指令：polyval([1,5,-9,-1,72,-180,0],0.8) 结果：ans= -100.2179指令：polyval([1,5,-9,-1,72,-180,0],-1.2) 结果：ans= 293.29004.求a的指令与结果：指令：a=compan([1,0,-6,3,-8])结果：a =0 6 -3 81 0 0 00 1 0 00 0 1 0求a的特征值的指令与结果：roots(p)的指令与结果为：指令：eig(a) 指令：roots([1,0,-6,3,-8])结果：结果：ans = ans =-2.8374 -2.83742.4692 2.46920.1841 + 1.0526i 0.1841 + 1.0526i0.1841 - 1.0526i 0.1841 - 1.0526i结论：利用友元阵函数a=company(p) 和eig(a) 可以与roots(p)有相同的作用，结果相同。

哈工大大物实验报告

哈工大大物实验报告

哈工大大物实验报告哈工大大物实验报告一、引言哈尔滨工业大学（以下简称哈工大）是中国著名的理工科大学之一，拥有丰富的实验资源和实验条件。

大物实验是哈工大理工科学生必修的一门实践课程，旨在通过实验操作，加深学生对物理学原理的理解和掌握实验技能。

本文将对哈工大大物实验进行报告，以便更好地总结和分享实验经验。

二、实验目的大物实验旨在培养学生的实验操作能力和科学研究精神。

通过实验，学生能够掌握物理学中的基本测量方法和实验技巧，提高数据处理和分析的能力，培养科学研究的思维方式。

三、实验内容1. 实验一：测量光的折射率本实验通过测量光在不同介质中的折射角和入射角，计算出光的折射率。

实验中使用了光学仪器和角度测量仪，通过准确的测量和数据处理，得到了较为准确的折射率结果。

2. 实验二：测量电磁感应现象本实验通过改变磁场的强度和方向，测量感应电动势的大小和方向，验证了电磁感应定律。

实验中使用了恒定磁场和线圈，通过改变线圈的位置和方向，观察到了感应电动势的变化规律。

3. 实验三：测量物体的密度本实验通过测量物体的质量和体积，计算出物体的密度。

实验中使用了天平和容积瓶，通过准确的质量测量和体积测量，得到了物体的密度结果。

四、实验结果和分析1. 实验一的结果表明，光在不同介质中的折射率与介质的光密度和折射角有关。

通过实验数据的处理和分析，得到了光的折射率与介质的关系曲线，并与理论值进行了比较，结果较为接近。

2. 实验二的结果表明，感应电动势与磁场的变化规律相关。

通过实验数据的处理和分析，得到了感应电动势与磁场强度和线圈位置的关系曲线，并验证了电磁感应定律。

3. 实验三的结果表明，物体的密度与质量和体积有关。

通过实验数据的处理和分析，得到了物体的密度与质量和体积的关系曲线，并计算出了物体的密度值。

五、实验心得大物实验是一门非常重要的实践课程，通过实验操作和数据处理，我深刻体会到了实验科学的严谨性和精确性。

在实验过程中，我学会了正确使用实验仪器和测量工具，掌握了准确测量和数据处理的方法。

哈工大软件实验报告

哈工大软件实验报告
Loop:
jmp Loop
;===============================================
END
姓名：
学号：
班级：
同组人：
指导老师：
报告日期：
软件设计实验5：数据块传送实验
实验目的：
掌握外部扩展RAM中的数据操作。
实验内容：
1.对2040H地址开始的100个字节进行赋值，值为#5AH；

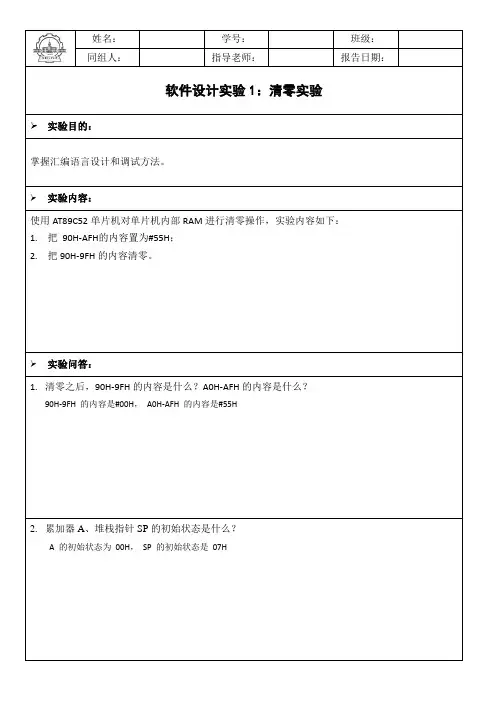

; CODE SEGMENT
;===============================================
org 0100h
Start:
MOV R1,#20H
MOV R0,#90H
LOOP1:
MOV @R0,#55H
INC R0
DJNZ R1,LOOP1
MOV R0,#90H
MOV R2,#10H
;===============================================
; CODE SEGMENT
;===============================================
org 0100h
Start:
MOV R0,#09FH
MOV A,R0
SWAP A
;===============================================
; VARIABLES
;===============================================
;===============================================
; Reset Vector

工程测试基础实验报告(3篇)

工程测试基础实验报告(3篇)

第1篇一、实验背景随着现代工业和科技的快速发展，工程测试作为确保产品或系统性能和质量的重要手段，其重要性日益凸显。

本实验旨在通过基础的工程测试方法，使学生了解和掌握工程测试的基本原理、测试方法和测试工具，提高学生的实际操作能力和工程意识。

二、实验目的1. 理解工程测试的基本概念和意义。

2. 掌握常见的工程测试方法，如力学性能测试、电学性能测试、光学性能测试等。

3. 熟悉测试仪器和设备的使用方法。

4. 培养学生严谨的科学态度和良好的实验操作习惯。

三、实验内容1. 力学性能测试（1）实验原理力学性能测试是研究材料或构件在外力作用下的变形和破坏规律，主要包括拉伸测试、压缩测试、弯曲测试等。

（2）实验仪器拉伸试验机、压缩试验机、弯曲试验机、万能试验机等。

（3）实验步骤① 按照测试要求，将试样安装在试验机上；② 开启试验机，逐渐增加载荷，观察试样的变形和破坏情况；③ 记录试验数据，如载荷、变形、断裂载荷等；④ 分析测试结果，得出材料或构件的力学性能指标。

2. 电学性能测试（1）实验原理电学性能测试是研究材料或器件的电学特性，如电阻率、电容率、电导率等。

（2）实验仪器电阻测试仪、电容器测试仪、电导率测试仪等。

（3）实验步骤① 按照测试要求，将试样连接到测试仪上；② 开启测试仪，进行测量；③ 记录测试数据，如电阻、电容、电导率等；④ 分析测试结果，得出材料或器件的电学性能指标。

3. 光学性能测试（1）实验原理光学性能测试是研究材料或器件的光学特性，如折射率、反射率、透射率等。

（2）实验仪器折射率仪、反射率仪、透射率仪等。

（3）实验步骤① 按照测试要求，将试样放置在测试仪上；② 开启测试仪，进行测量；③ 记录测试数据，如折射率、反射率、透射率等；④ 分析测试结果，得出材料或器件的光学性能指标。

四、实验结果与分析（1）力学性能测试结果通过对不同材料的拉伸、压缩、弯曲试验，得出材料的弹性模量、屈服强度、抗拉强度等力学性能指标。

测试技术基础实验报告

测试技术基础实验报告

实验一 直流电桥实验一、实验目的：了解金属箔式应变片的应变效应，熟悉单臂、半桥、全桥测量电路工作原理、性能。

二、实验仪器：应变传感器实验模块、托盘、砝码、实验台（数显电压表、正负15V 直流电源、正负4V 电源）。

三、实验原理：电阻丝在外力作用下发生形变，阻值发生转变，这就是电阻应变效应，关系式： ε•=∆k RR式中R R ∆为电阻丝电阻的相对转变；k 为灵敏系数；LL∆=ε为电阻丝长度相对转变。

金属箔式应变片就是通过光刻侵蚀等工艺制成的应变敏感元件。

将应变片贴在悬臂梁上下双侧，当悬臂梁受压发生形变时，应变片随之被拉伸或紧缩，通过这些应变片转换弹性体被测部位受力转变，电桥完成电阻到电压的比例转变。

(1)单臂电桥：固定电阻与应变片一路组成一个单臂电桥，其输出电压RR211R /R 4E U 0∆•+∆•=E 为电桥电压；上式表明单臂电桥输出为非线性，非线性误差为%100R R 21-L •∆•=。

(2)半桥：不同受力方向的两只应变片接入电桥作为邻边，电桥灵敏度提高，非线性取得改善，当两只应变片的阻值相同、应变数也相同时，半桥的输入电压为 RRE ∆•=••=22k E U 0ε式中R R ∆为电阻丝电阻的相对转变；k 为灵敏系数；LL∆=ε为电阻丝长度相对转变；E 为电桥电源电压。

上式表明，半桥输出与应变片阻值转变率呈线性关系。

（3）全桥：全桥测量电路中，将受力性质相同的两只应变片接到电路的对边，不同的接入邻边，当应变片初始值相同，转变量也相同时，其桥路输出RRE ∆•=0U式中RR∆为电阻丝电阻的相对转变，E 为电桥电源电压。

上式表明，全桥的输出灵敏度比半桥又提高了一倍，非线性误差取得进一步改善。

（4）比较以上三种电桥的输出能够看出，在受力性质相同的情形下，单臂电桥电路的输出只有全桥电路的1/4，而且输出与应变片阻值转变率存在线性误差；半桥电路的输出为全桥的1/2。

半桥电路和全桥电路输出与应变片阻值转变率成线性关系。
