乘用车悬架介绍

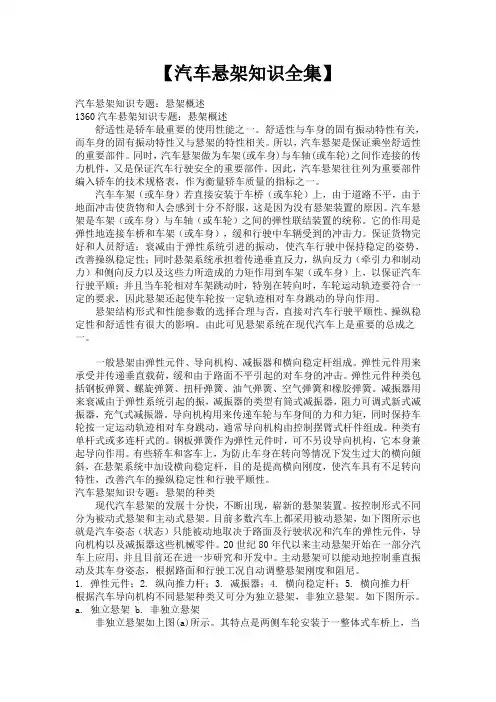

【汽车悬架知识全集】汽车悬架知识专题：悬架概述1360汽车悬架知识专题：悬架概述舒适性是轿车最重要的使用性能之一。

舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。

所以，汽车悬架是保证乘坐舒适性的重要部件。

同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。

因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。

汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。

汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。

它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。

由此可见悬架系统在现代汽车上是重要的总成之一。

一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。

弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。

弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。

减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。

导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。

种类有单杆式或多连杆式的。

钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。

汽车典型悬架结构汽车的悬架系统是指连接车身和车轮之间的一系列部件。

它的主要功能是支撑车身、减震、保持车轮与地面接触的稳定性，并保证车辆的舒适性和操控性能。

目前市面上的汽车悬架系统有多种不同的结构，以下是一些典型的悬架结构。

1. 独立悬架系统（Independent Suspension）独立悬架系统是当前汽车悬架系统中最常见的结构之一、它是指每个车轮都有独立的悬挂系统，当一个车轮遇到不平的路面时，它的运动不会对其他车轮产生影响。

独立悬架系统可以提高车辆的稳定性、操控性和舒适性，因此被广泛应用于各种乘用车和跑车上。

2. 力臂式悬架系统（Wishbone Suspension）力臂式悬架系统也是一种常见的悬架结构。

它使用了一个或多个力臂来连接车轮和车体，将车轮的垂直运动转化为力臂的旋转运动，从而吸收道路上的冲击。

力臂式悬架可以提供较高的操控性能和平稳性，因此被广泛用于运动型汽车和高档乘用车中。

3. 麦弗逊悬架系统（MacPherson Suspension）麦弗逊悬架系统是一种简单而常见的独立悬架结构。

它由一个悬架支柱、一个支撑杆和一个减震器组成。

麦弗逊悬架系统的主要优点是结构简单、成本低廉，并且能够提供较好的悬架效果。

因此，它被广泛应用于大多数小型和中型乘用车中。

4. 多连杆悬架系统（Multi-link Suspension）多连杆悬架系统是一种复杂且高性能的独立悬架结构。

它由多个连杆、弹簧和减震器组成，能够提供更大的悬挂行程和更高的悬挂刚度。

多连杆悬架系统在提供较好悬挂效果的同时，还能够保持车辆的平稳性和操控性能。

因此，在高档乘用车和跑车中较为常见。

除了上述几种典型的悬架结构外，市面上还有其他少数的悬架系统，如扭力束悬架、半独立悬架和螺旋弹簧悬架等。

每种悬架结构都有其独特的优点和适用范围，汽车制造商会根据车辆类型和性能要求来选择合适的悬架系统。

总之，汽车的悬架系统是确保车辆稳定性、舒适性和操控性的重要部件之一、当前市场上存在多种不同类型的悬架系统，如独立悬架系统、力臂式悬架系统、麦弗逊悬架系统和多连杆悬架系统等。

汽车车身悬架是指汽车用于支撑和连接车身和车轮的系统。

根据不同的设计原理和结构，汽车车身悬架可以分为以下几种主要分类：
1.独立悬挂（Independent Suspension）：每个车轮都有独立的悬挂系统，它们相互之间没
有直接的连接。

独立悬挂能够提供更好的路面适应性和车辆稳定性。

常见的独立悬挂类型包括麦弗逊悬挂、多连杆悬挂、双叉臂悬挂等。

2.非独立悬挂（Non-independent Suspension）：车轮之间通过一个或多个连接件相互连接。

非独立悬挂通常比独立悬挂简单且成本更低，但对于路面不平整时的悬挂效果较差。

常见的非独立悬挂类型包括扭力梁悬挂和半拖曳臂悬挂。

3.自适应悬挂（Adaptive Suspension）：这种悬挂系统通过传感器和电子控制单元来监测
和调整车身悬挂的硬度和阻尼。

它可以根据路况、驾驶方式和乘客负荷等因素实时调整悬挂参数，提供更好的悬挂性能和驾驶舒适性。

4.气囊悬挂（Air Suspension）：这种悬挂系统使用气囊代替传统的弹簧和减震器来支撑车
身。

气囊悬挂可以通过充气和放气控制车身高度，从而改变悬挂刚度和阻尼特性。

它常用于豪华车和越野车等高端车型，以提供卓越的驾驶舒适性和可调节的离地间隙。

除了以上分类，还有一些特殊的悬挂系统，如电动悬挂、主动悬挂等，它们使用电动或主动控制技术来实现更精确的悬挂调节和优化。

这些悬挂系统旨在提供更好的悬挂性能、驾驶稳定性和乘坐舒适性，同时适应各种不同的路况和行驶条件。

汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。

下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。

- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。

- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。

- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。

不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。

汽车悬架介绍总结悬架的作用和意义悬架是汽车的一个重要组成部分，其主要作用是连接车身和车轮，承受并减震来自路面的振动和冲击力。

汽车悬架的质量和性能直接影响着车辆的操控性、舒适性和安全性。

一个好的悬架系统可以提供稳定的行驶性能，减少车身的颠簸感，保护乘客的舒适性，同时保持胎面与地面的贴合度，提供良好的牵引力和制动能力。

悬架的类型根据结构和工作原理的不同，汽车悬架可以分为以下几种类型：1. 独立悬架独立悬架是目前大多数汽车所采用的悬架形式。

它有助于保持车轮与地面的接触，提供良好的操控性和舒适性。

独立悬架通常由弹簧和减震器组成，常见的独立悬架类型有麦弗逊悬架、复合臂式悬架和多连杆悬架等。

2. 非独立悬架非独立悬架是一种相对简单和经济的悬架系统，通常用于商用车和低配车型中。

它没有独立的悬架系统，而是通过一个刚性的悬架桥来连接左右车轮。

虽然非独立悬架对于减震效果不如独立悬架那么好，但它能够承受更高的荷载和更严苛的工况。

3. 半独立悬架半独立悬架是介于独立悬架和非独立悬架之间的一种类型。

它采用部分独立的设计，常见的半独立悬架有扭力杆式悬架和螺旋弹簧式悬架等。

半独立悬架可以在某种程度上提供悬架的独立性，同时也能满足一定的承载需求。

悬架的工作原理1. 弹簧悬架系统中的弹簧起到支撑车重和减震的作用。

根据材料和结构的不同，弹簧可以分为螺旋弹簧、气囊弹簧和扭杆弹簧等。

弹簧通过储存和释放能量来吸收和减缓由路面传递上来的冲击力，提供车身的稳定性和乘坐的舒适性。

2. 减震器减震器是悬架系统中的关键部件，其主要作用是控制和减缓弹簧运动时产生的弹性反弹，防止车身过度晃动，保持车轮与地面的接触。

常见的减震器类型有液压减震器、气压减震器和电磁减震器等。

减震器通过消化和吸收弹簧振动的能量，提供平稳的悬架行程和良好的悬架控制。

3. 悬架连接杆悬架连接杆用于连接车轮和车身，承受侧向力和纵向力的传递，同时保持车轮的位置和角度稳定。

在悬架系统中，常见的连接杆包括稳定杆、横拉杆和四连杆等。

独立悬架的种类与其特点所谓悬架，是指汽车的车身（车架）与车桥或车轮之间的一切传力连接装置的总称，悬架的主要作用是传递作用在车轮和车身之间的一切力和力矩。

其主要包括弹性元件与阻尼元件，弹性元件能够缓和车身所受冲击，阻尼元件可以消除车身的振动.悬架的形式主要分为两大类——独立悬架和非独立悬架。

独立悬架采用断开式的车桥，悬架之间互相独立，两车轮间的运动时不会相互影响。

独立悬架的操控性和舒适性较好，但构造较复杂，承载能力小。

独立悬架主要分为三种形式——麦弗逊式独立悬架、双叉臂式独立悬架、多连杆式独立悬架。

独立悬架示意麦弗逊式独立悬架麦弗逊悬挂，是现在非常常见的一种独立悬挂形式，大多应用在车辆的前轮。

简单地说，麦弗逊式悬挂的主要结构即是由螺旋弹簧加上减震器以及A字下摆臂组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并且可以通过对减震器的行程、阻尼以及搭配不同硬度的螺旋弹簧对悬挂性能进行调校。

麦弗逊式独立悬架麦弗逊式悬挂由螺旋弹簧、减震器、A字形下摆臂组成，绝大部分车型还会加上横向稳定杆。

麦弗逊式独立悬架的物理结构为支柱式减震器兼作主销，承受来自于车身抖动和地面冲击的上下预应力，转向节（也可说车轮，因为转向节作用于车轮）则沿着主销转动；此外，其主销可摆动，特点是主销位置和前轮定位角随车轮的上下跳动而变化，且前轮定位变化小，拥有良好的行驶稳定性。

在麦弗逊式独立悬架中，支柱式减震器除具备减震效果外，还要担负起支撑车身的作用，所以它的结构必须紧凑且刚度足够，并且套上螺旋弹簧后还要能减震，而弹簧与减震器一起，构成了一个可以上下运动的滑柱。

还有一个关键部件---A字型下摆臂，它的作用是为车轮提供横向支撑力，并能承受来自前后方向的预应力。

车辆在运动过程中，车轮所承受的所有方向的冲击力量就要靠支柱减震器和A字型下托臂这两个部件承担。

麦弗逊式独立悬架由螺旋弹簧、减震器、下三角摆臂组成，是一种经久耐用的独立悬架。

汽车前后悬架系统有哪些种类悬挂系统是汽车的车架与车桥或车轮之间的一切传力连接装置的总称，其作用是传递作用在车轮和车架之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，并衰减由此引起的震动，以保证汽车能平顺地行驶。

它不但影响汽车的乘坐舒适性（平顺性）、还对其他性能诸如通过性、稳定性以及附着性能都有重大影响。

每一个悬架都由弹性元件（起缓冲作用）、导向机构（起传力和稳定作用）以及减震器（起减震作用）组成。

但并非所有的悬挂都必须有上述三种元件。

只要能起到上述三种作用即可。

个别结构则还有缓冲块、横向稳定杆等。

弹性元件又有钢板弹簧、空气弹簧、螺旋弹簧以及扭杆弹簧等形式，而现代轿车悬挂系统多采用螺旋弹簧和扭杆弹簧，个别高级轿车则使用空气弹簧。

悬挂系统是汽车中的一个重要总成，它把车架与车轮弹性地联系起来，关系到汽车的多种使用性能。

从外表上看，轿车悬挂系统仅是由一些杆汽车悬架图、筒以及弹簧组成，但千万不要以为它很简单，相反轿车悬架是一个较难达到完美要求的汽车总成，这是因为悬挂系统既要满足汽车的舒适性要求，又要满足其操纵稳定性的要求，而这两方面又是互相对立的。

比如，为了取得良好的舒适性，需要大大缓冲汽车的震动，这样弹簧就要设计得软些，但弹簧软了却容易使汽车发生刹车“点头”、加速“抬头”以及左右侧倾严重的不良倾向，不利于汽车的转向，容易导致汽车操纵不稳定等。

1、悬挂的分类（l ）非独立式悬挂：两侧车轮安装于一根整体式车桥上，车桥通过悬挂与车架相连。

这种悬挂结构简单，传力可靠，但两轮受冲击震动时互相影响。

而且由于非悬挂质量较重，悬挂的缓冲性能较差，行驶时汽车振动，冲击较大。

该悬挂一般多用于载重汽车、普通客车和一些其他车辆上。

（2）独立式悬挂：每个车轮单独通过一套悬挂安装于车身或者车桥上，车桥采用断开式，中间一段固定于车架或者车身上；此种悬挂两边车轮受冲击时互不影响，而且由于非悬挂质量较经；缓冲与减震能力很强，乘坐舒适。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

双叉臂式悬架『典型的双叉臂式独立悬挂结构图』双叉臂式悬挂又称双A臂式独立悬挂，双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。

双叉臂式悬架由上下两根不等长V 字形或A字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。

上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。

上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。

在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。

缺点制造成本高、悬架定位参数设定复杂。

优点横向刚度大、抗侧倾性能优异、抓地性能好、路感清晰。

『阿尔法·罗密欧159的前悬采用了双叉臂式悬挂』『大众途锐的双叉臂悬挂结构图』双叉臂式悬挂通常采用上下不等长叉臂（上短下长），让车轮在上下运动时能自动改变外倾角并且减小轮距变化减小轮胎磨损，并且能自适应路面，轮胎接地面积大，贴地性好。

『双叉臂式悬挂运动性出色，为法拉利、玛莎拉蒂等超级跑车所运用』相比麦弗逊式悬挂双叉臂多了一个上摇臂，不仅需要占用较大的空间，而且其定位参数较难确定，因此小型轿车的前桥出于空间和成本考虑一般不会采用此种悬挂。

但其具有侧倾小，可调参数多、轮胎接地面积大、抓地性能优异，因此绝大部分纯正血统的跑车的前悬挂均选用双叉臂式悬挂，可以说双叉臂式悬挂是为运动而生的悬挂，法拉利、玛莎拉蒂等超级跑车以及F1方程式赛车均采用了双叉臂式前悬挂。

国内采用双叉臂式前悬挂的轿车主要有一汽丰田皇冠和一汽丰田锐志，以及奥迪的豪华SUV Q7、大众途锐等。

另外需要说明的是，双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些可以称之为简化版的双叉臂式悬挂。

For personal use only in study and research; not for commercialuse推荐史上最强帖：车辆悬挂系统详解（图文并茂）！【知识】独立悬挂示意图！！！看下你的车是什么样的！！！个人感觉这个帖子一目了然，特转来供大家一起学习参考。

前悬挂示意图悬挂系统现在基本上可分为两大类：1.独立悬挂：指前后左右四个车轮单独通过独立的悬挂装置与车体相连，也就意味着可以各自独立地上下跳动。

2.非独立悬挂：指左右两个车轮通过一支车轴连接，不能单独地上下跳动。

现在的汽车前悬挂使用都是独立悬挂，后悬挂一些低端车型使用的是非独立悬挂，中高档轿车使用的都是独立悬挂。

关于悬挂的组成以及基本原理由于比较复杂，在这里我们就不详细讲解了。

在这里我们主要为大家介绍现在常用的几种悬挂系统，以便让大家在选车的时候做到心里有数。

·麦弗逊式独立悬挂麦弗逊式悬挂由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。

主要结构简单的来说就是螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受力时向前、后、左、右偏移的现象，限制弹簧只能作上下方向的振动，并可以用减震器的行程长短及松紧，来设定悬挂的软硬及性能。

麦弗逊式悬挂是当今世界用的最广泛的轿车前悬挂之一，大部分车型的前悬挂都是麦弗逊式悬架。

虽然麦弗逊式悬挂技术含量并不高，但他是一种经久耐用的独立悬架，具有很强的道路适应能力。

『典型的麦弗逊式前悬挂结构』· 双叉臂式独立悬挂双叉臂式悬挂，又叫做两连杆式悬挂，是又一种常见的独立悬挂。

它通过上下两个横臂与车身铰接，一般下横臂比上横臂长。

双横臂悬挂也是使用范围很广泛的悬挂，包括很多运动型车和高级车。

双叉臂悬挂拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。

双叉臂式悬挂的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。
