遥感数字图像处理实验报告设计

遥感数字图像处理教程实习报告《数字图像处理》课程实习报告（ 2011 - 2012学年第 1 学期）专业班级：地信09-1班姓名：梁二鹏学号：310905030114指导老师：刘春国----------------------------------------------实习成绩：教师评语：教师签名：年月日实习一：图像彩色合成实习一、实验目的在学习遥感数字图像彩色合成基础上，应用所学知识，基于遥感图像处理软件ENVI进行遥感数字图像彩色合成。

二、实验内容彩色合成：利用TM图像can_tmr.img，实现灰度图像的密度分割、多波段图像的真彩色合成、假彩色合成和标准假彩色合成。

三、实验步骤1、显示灰度图像主要步骤：1、打开ENVI4.7,单击FILE菜单，在下拉菜单中选择open image file 选项，然后在弹出的对话框中选择can_tmr.img文件，单击打开。

2、在可用波段列表对话框中，选中某一波段图像，选中gray scale单选按钮，单击LOAD BAND按钮，显示一幅灰度图像。

3、在可用波段列表对话框中，选择其他某一波段图像，进行显示。

4、利用可用波段列表中的display按钮，同时有多个窗口显示多个波段图像。

5、链接显示。

利用图像窗口tool菜单下的link子菜单link display实现多图像的链接显示。

如图所示：红色方框。

6、使用tool菜单下的Cursor Location/value和pixel Locator功能在确定像素的值和位置。

2、伪彩色合成的主要步骤：1、打开ENVI4.7,单击FILE菜单，在下拉菜单中选择open image file 选项，然后在弹出的对话框中选择can_tmr.img 文件，单击打开。

2、在可用波段列表对话框中，选中gray scale单选按钮，单击LOAD BAND 按钮3、在#1 TM BAND1:CAN_TMR.IMG对话框中，单击菜单栏上的OVERLAY 菜单，在下拉菜单中选择DENSITY SLICE…按钮，在弹出的对话框中选择任意一个波段名称，4、在弹出的对话框中显示系统默认的密度分割，通过定义MIN和max的值可以定义需要分割的密度范围，通过EDIT RANGE ,deleted range，clear ranges 三个按钮可以对默认的分割进行修改，待修改完毕后，单击APPLY按钮，即可显示修改后的效果。

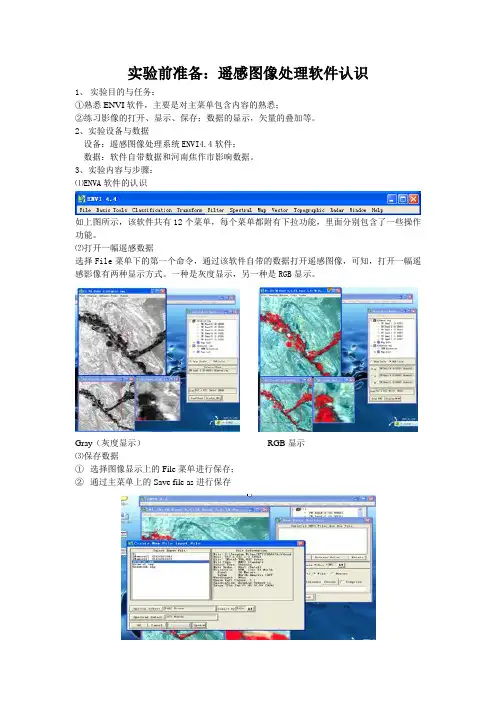

实验前准备：遥感图像处理软件认识1、实验目的与任务：①熟悉ENVI软件，主要是对主菜单包含内容的熟悉；②练习影像的打开、显示、保存；数据的显示，矢量的叠加等。

2、实验设备与数据设备：遥感图像处理系统ENVI4.4软件；数据：软件自带数据和河南焦作市影响数据。

3、实验内容与步骤：⑴ENVA软件的认识如上图所示，该软件共有12个菜单，每个菜单都附有下拉功能，里面分别包含了一些操作功能。

⑵打开一幅遥感数据选择File菜单下的第一个命令，通过该软件自带的数据打开遥感图像，可知，打开一幅遥感影像有两种显示方式。

一种是灰度显示，另一种是RGB显示。

Gray（灰度显示）RGB显示⑶保存数据①选择图像显示上的File菜单进行保存；②通过主菜单上的Save file as进行保存⑷光谱库数据显示选择Spectral > Spectral Libraries > SpectralLibrary Viewer。

将出现Spectral Library InputFile 对话框，允许选择一个波谱库进行浏览。

点击“Open Spectral Library”，选择某一所需的波谱库。

该波谱库将被导入到Spectral LibraryInput File 对话框中。

点击一个波谱库的名称，然后点击“OK”。

将出现Spectral Library Viewer对话框，供选择并绘制波谱库中的波谱曲线。

⑸矢量化数据点选显示菜单下的Tools工具栏，接着选择下面的第四个命令，之后选择第一个命令，对遥感图像进行矢量化。

点击鼠标左键进行区域选择，选好之后双击鼠标右键，选中矢量化区域。

⑹矢量数据与遥感影像的叠加与切割选择显示菜单下的Tools工具，之后点选第一个Link命令，再选择其下面的第一个命令，之后OK，结束程序。

选择主菜单下的Basic Tools 菜单，之后选择其中的第二个命令，在文件选择对话框中，选择输入的文件（可以根据需要构建任意子集），将出现Spatial Subset via ROI Parameters 对话框通过点击矢量数据名，选择输入的矢量数据。

哈尔滨工业大学遥感图像处理及遥感系统仿真实验报告项目名称：《遥感图像处理及遥感系统仿真创新》姓名：蒋国韬学号：24院系：电子与信息工程学院专业：遥感科学与技术指导教师：胡悦时间：2017年7月实验一：遥感数字图像的增强一、实验目的：利用一幅城市多光谱遥感图像，分析其直方图，并利用对比度增强和去相关拉伸方法对遥感图像进行增强。

二、实验过程：1.用multibandread语句读取一幅多光谱遥感图像（7波段，512x512图像）的可见1，2，3波段（分别对应R，G，B层）；2.显示真彩色图像；3.通过研究直方图（imhist），分析直接显示的真彩色图像效果差的原因；4.利用对比度增强方法对真彩色图像进行增强（imadjust,stretchlim）；5.画出对比度增强后的图像红色波段的直方图；6.利用Decorrelation去相关拉伸方法（decorrstretch）对图像进行增强；7.显示两种图像增强方法的结果图像。

三、实验分析：（1）高光谱影像由于含有近百个波段，用matlab自带的图像读写函数imread和imwrite往往不能直接操作，利用matlab函数库中的multibandred函数，可以读取多波段二进制图像。

512×512为像素点，7位波段数，bil为图像数组的保存格式，uint8=>uint8为转换到matlab 的格式，[3 2 1]的波段分别对应RGB三种颜色。

（2）直接观察真彩复合图像发现，图像的对比度非常低，色彩不均匀。

通过观察红绿蓝三色的波段直方图，可以观察到数据集中到很小的一段可用动态范围内，这是真彩色复合图像显得阴暗的原因之一。

另外，根据三种颜色的三维散点图，如下可知红、绿、蓝三维散点的明显线性趋势显示出可见波段数据的高度相关性，于是未增强的真彩色图像显示的像单色图像。

（3）图像经过对比度增强后，进行直方图检测发现数据被扩展到更大范围内的可用动态范围。

遥感图像处理实验报告遥感图像处理实习报告姓名：学号：联系方式：日期：一、实习要求（一）掌握使用ENVI进行各种图像基本操作；（二）熟练运用ENVI中工具进行图像图像校正、裁剪拼接、融合及图像增强处理；二、实习操作过程与实现结果（一）辐射校正及大气校正1、辐射校正（1）选择File->open，选择Landset8武汉数据中的‘’文件。

（2）选择T oolbox->Radiometric Correction->Radiometric Calibration工具，选择要校正的‘LC8LGN00_MTL_MultiSpectral’多光谱数据，设置定标参数（存储格式：BIL；单位转换“Scale Factor”的设置，单击Apply FLAASH Settings得到相应的参数），得到辐射定标后的结果。

2、大气校正（1）选择Toolbox->Radiometric Correction->Atmospheric Correction Module->FLAASH Atmospheric Correction工具；打开工具后设置参数：在FLAASH Atmospheric Correction Module Input Parameters 面板中如图设置各项参数；点击apply运行大气校正。

（2）大气校正运行结果（二）图像裁剪与拼接1、15米全色波段图像裁剪拼接（1）选择File->open，选择‘县界.shp’‘LC8LGN00_MTL’及‘LC8LGN00_MTL’文件。

（2）选择Toolbox->Regions of Interest->Subset Date from ROIs 工具；双击打开后input file面板选择38区段15米分辨率文件，input ROIs面板选择‘县界’文件。

点击‘OK’，38区段文件裁剪后如图。

（3）重复（2）中工具选择步骤；双击打开后在input file 面板选择39区段15米分辨率文件，在input ROIs面板选择‘县界’文件。
