梁平法标注方式方法梁集中标注和原位标注的区别

梁的集中标注和原位标注详解
集中标注和原位标注是梁（beam）设计中常用的两种标注方法。

这些标注方法用于标识结构中梁的尺寸、位置和其他有关信息，以便在制造和安装过程中提供指导。

下面将详细介绍这两种标注方法的特点和应用。

首先，集中标注是一种将所有梁的尺寸和位置信息集中放置于一个地方的标注
方法。

这种标注方法通常在图纸的一侧或者另起一页显示，将所有梁的尺寸、型号、长度、宽度、高度等信息一目了然地呈现出来。

这种集中标注的优点是清晰明了，能够快速准确地了解各个梁的规格和位置。

同时，集中标注还可以便于制造和安装过程中的查验和记录，方便后续施工人员进行操作。

其次，原位标注是将每个梁的尺寸和位置信息直接标注在相应的梁上的一种标
注方法。

这种标注方法在图纸中直接显示每个梁的尺寸和位置信息，将具体的数值标注在每个梁的一侧或另一侧，并用线条和箭头指示梁的方向。

原位标注的优点是直观、直接，不需要翻阅其他资料，减少了信息交流的复杂性和可能的错误。

集中标注和原位标注在梁的设计和施工中都有自己的应用场景。

集中标注适用
于一次性标注多个梁的场景，例如大型建筑项目中的结构标注。

而原位标注适用于每个梁的位置和尺寸都有差异或需要频繁调整的场景，例如桥梁设计和施工中的标注。

总的来说，集中标注和原位标注是梁设计中常用的两种标注方法。

集中标注将
所有梁的尺寸和位置信息集中显示，方便快速了解和操作。

原位标注直接在每个梁上标注，减少了信息交流的复杂性。

根据实际需求和项目特点，选择合适的标注方法可以提高梁的设计和施工效率。

集中标注和原位标注的区别
集中标注和原位标注的区别如下：
1、标注数字：集中标注表梁的通用数值。

原位标注表梁的特殊数值。

2、针对地方：集中标注针对于整个钢筋混凝土梁。

原位标注针对钢筋混凝土梁的一部分。

3、优先度：原位标注优先度高于集中标注；
4、性质：集中标注具有通用性，原位标注具有确定性。

集中标注表梁的通用数值，原位标注表梁的特殊数值。

即当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。

扩展资料：
钢筋混凝土梁分类：钢筋混凝土梁按其截面形式，可分为矩形梁、T形梁、工字梁、槽形梁和箱形梁。

按其施工方法，可分为现浇梁、预制梁和预制现浇叠合梁。

按其配筋类型，可分为钢筋混凝土梁和预应力混凝土梁。

按其结构简图，可分为简支梁、连续梁、悬臂梁、主梁和次梁等。

梁的集中标注和原位标注详解（实用版）目录1.引言2.集中标注和原位标注的定义3.集中标注的内容4.原位标注的内容5.集中标注和原位标注在梁的标注中的应用6.结论正文1.引言在建筑结构中，梁是一种常见的构件，用于承受建筑物的荷载并将其传递到柱子或墙体上。

为了确保梁的施工质量和安全性，需要在梁上标注一些重要的信息，如钢筋的布置和规格等。

这些信息可以通过集中标注和原位标注来表示。

本文将对梁的集中标注和原位标注进行详解。

2.集中标注和原位标注的定义集中标注是指在梁的某个位置上，对梁的全部或部分钢筋进行统一标注的方法。

它可以反映梁的钢筋布置、规格和数量等信息。

原位标注是指在梁的每个截面上，对梁的钢筋进行逐一标注的方法。

它可以反映梁的钢筋在各个截面上的位置、规格和数量等信息。

3.集中标注的内容集中标注通常包括以下内容：- 梁截面：梁的截面形状、尺寸和材料等信息。

- 箍筋：梁的箍筋布置、规格和数量等信息。

- 上部贯通筋（架立筋）：梁上部贯通筋的布置、规格和数量等信息。

- 底部筋：梁底部钢筋的布置、规格和数量等信息。

- 腰筋：梁腰筋的布置、规格和数量等信息。

- 拉勾筋：梁拉勾筋的布置、规格和数量等信息。

4.原位标注的内容原位标注通常包括以下内容：- 梁上部钢筋：梁上部钢筋在各个截面上的位置、规格和数量等信息。

- 梁下部钢筋：梁下部钢筋在各个截面上的位置、规格和数量等信息。

- 支座钢筋：梁支座处的钢筋位置、规格和数量等信息。

- 构造腰筋：梁腰筋在各个截面上的位置、规格和数量等信息。

- 拉勾筋：梁拉勾筋在各个截面上的位置、规格和数量等信息。

5.集中标注和原位标注在梁的标注中的应用在实际的梁标注中，集中标注和原位标注通常结合使用。

先通过集中标注反映梁的全部或部分钢筋信息，然后在具体的截面上通过原位标注反映钢筋的具体位置、规格和数量等信息。

这样，既可以统一表示梁的钢筋布置，又可以详细表示钢筋在各个截面上的情况，从而确保梁的施工质量和安全性。

梁的集中标注和原位标注详解(二)梁的集中标注和原位标注详解1. 概述梁的集中标注和原位标注是文献中常见的两种标注方式。

它们分别适用于不同的场景和需求。

本文将详细解释这两种标注方式的定义、特点以及使用场景。

2. 梁的集中标注梁的集中标注是一种将所有注解集中放置在文末或章末的标注方式。

它的特点包括： - 标注信息以文中的标记符号标示，如序号或符号代表不同的注解； - 所有标注集中放置在文末或章末的位置； -标注信息包含注解内容和相应的文中引用。

梁的集中标注通常用于学术论文、学术著作等需要详尽注释的文献。

它的优点包括： - 不会干扰读者的阅读体验，注解不会打断文章的连续性； - 可以为读者提供详尽的解释、引用和参考资料。

然而，梁的集中标注也存在一些不足之处： - 阅读时需要频繁翻到文末或章末查看注解，影响阅读效率； - 对于有大量注解的文献，注释信息可能会显得冗长，难以组织和理解。

3. 原位标注原位标注是一种将注解直接放置在文中相应位置的标注方式。

它的特点包括： - 注解直接插入到被标注的文中位置； - 标记符号可根据需要进行个性化设置； - 注解信息可以包含文中引用和详细解释。

原位标注通常用于文学作品、小说等需要在特定位置进行注释的文献。

它的优点包括： - 注解与被标注的内容直接关联，有助于读者理解文中细节； - 注解可以更方便地查阅，不需要频繁翻到其他位置。

然而，原位标注也有一些局限性： - 注解信息插入到文中可能会破坏原有的排版和流畅性； - 对于较长的注解内容，插入到文中可能会导致内容过于冗长。

4. 使用场景•梁的集中标注适用于学术研究、学术论文等需要提供详尽注解的文献。

它可以提供较为全面的参考信息，适合对文献进行深入解读的读者。

•原位标注适用于文学作品、小说等需要在特定位置进行注释的文献。

它可以直接将注解与被标注内容关联起来，方便读者理解和参考。

综上所述，梁的集中标注和原位标注是两种常见的标注方式，各自适用于不同的文献和需求场景。

一、平面标注分为集中标注和原位标注集中标注——表达梁的通用数值；原位标注——表达梁的特殊数值（不同值）⑴集中标志中必须标注的五个部分①KL2(3A) ，表示2号框架梁，3跨，一端有悬挑。

KL2(3B) ，表示2号框架梁，3跨，两端有悬挑。

KL2(3) ，表示2号框架梁，3跨，没有悬挑②300×500 Y 500×250，表示截面宽×高为300×500，腋梁尺寸为500×250，其中500表示腋长，250表示腋高。

③φ8@100／200（2），表示箍筋直径为8的一级钢，加密区间间距为100mm，非加密区间距200mm，用二肢箍绑扎。

④纵向钢筋分三种情况：⒈角部通长筋＋（架立筋）：2Φ22＋（4Φ20），表示梁上部角部2根直径22的通长筋，中间4根直径20的架立筋。

⒉（架立筋）：（4Φ20），表示梁上部没有通长筋，有4根直径20的架立筋。

⒊上部纵筋；下部纵筋：3Φ20；3Φ22，表示梁上纵向钢筋与下部纵向钢筋均为通长筋时用分号隔开，上部配置3根直径20的通长筋，下部配置3根直径22的通长筋。

⑤纵向构造钢筋和受扭钢筋：G4Φ20，表示在梁的两侧各配2Φ20的构造筋（腰筋）。

N4Φ20，表示在梁的两侧各配2Φ20的纵向受扭钢筋。

⑵原位标注包括梁支座上部和梁下部纵向钢筋。

①梁支座上部纵筋（分三种情况）：⒈4Φ25，表示梁上部纵筋排一排时是4根直径25的纵筋。

⒉2Φ25＋4Φ20，表示梁上部纵筋排一排时，角部钢筋是2根直径25的纵筋，并写在加号前面，中间是4根Φ直径20的钢筋并写在加号后面。

⒊2Φ25＋4Φ20 （4／2），表示梁上钢筋布置两排，共6根钢筋，上一排角部布置2根直径25的通长筋，中间布置2根直径20的纵筋，下排布置2根直径为20的纵筋并放在角部。

②梁下部纵筋（两种情况）：⒈6Φ25，表示梁下部钢筋为一排，布置6根直径25的纵筋，全部深入支座。

⒉2Φ25＋4Φ20 4（﹣2）／2 ，表示梁下部钢筋布置两排，上排布置4根，角部布置2根直径25的纵筋并伸入支座，中间布置2根直径为20的纵筋并不伸入支座。

梁平法标注基础在建筑结构设计中，梁平法标注是一种非常重要且常用的表达方式。

它以简洁、清晰的方式在施工图纸上标注梁的各种信息，为施工人员提供了准确的指导，确保梁的施工质量和结构安全。

接下来，让我们深入了解一下梁平法标注的基础知识。

梁平法标注主要包括集中标注和原位标注两部分。

集中标注表达的是梁的通用信息，而原位标注则提供了梁在特定部位的详细信息。

这种标注方式的优点在于能够在一张图纸上清晰地展示梁的关键数据，减少了图纸的复杂程度，提高了施工效率。

集中标注通常包括梁的编号、截面尺寸、箍筋、上部通长筋和梁顶面标高高差等内容。

梁的编号用于区分不同位置和功能的梁，例如 KL 表示框架梁，L 表示非框架梁。

截面尺寸一般以“b×h”的形式表示，其中 b 为梁的宽度，h 为梁的高度。

箍筋的标注包括钢筋级别、直径、加密区与非加密区间距以及肢数。

上部通长筋则标明了梁上部纵向受力钢筋的规格和数量。

梁顶面标高高差是指相对于结构层楼面标高的差值，当梁顶面高于所在结构层的楼面标高时，标为正值，反之为负值。

原位标注则是在梁的相应部位直接标注的具体信息。

例如，在梁的支座处标注的支座负筋，它是承担支座处负弯矩的钢筋。

原位标注的钢筋优先于集中标注的通长筋。

如果在同一部位既有集中标注又有原位标注，那么施工时应以原位标注为准。

为了更清晰地理解梁平法标注，我们来看一个具体的例子。

假设某框架梁的集中标注为“KL1 300×600；Φ8@100/200（2）；2Φ20；G4Φ12”，这表示该梁为框架梁 1，截面尺寸为 300 毫米宽、600 毫米高，箍筋为直径 8 毫米的钢筋，加密区间距 100 毫米，非加密区间距200 毫米，双肢箍；上部通长筋为 2 根直径 20 毫米的钢筋；构造钢筋为 4 根直径 12 毫米的钢筋。

而在该梁的某一端支座处原位标注为“4Φ22”，则表示该支座处的负筋为 4 根直径 22 毫米的钢筋。

在进行梁平法标注时，需要遵循一定的规范和标准。

平法原位标注和集中标注平法原位标注和集中标注是建筑结构施工图中的两种标注方法，对于理解建筑结构的施工和设计非常重要。

以下是对这两种标注方法的详细介绍。

一、平法原位标注在建筑结构施工图中，平法原位标注是一种直接在梁、柱等构件的图形上标注出相关信息的标注方法。

它包括以下内容：1. 梁支座上部纵筋，该部位含通长筋在内的所有纵筋。

2. 梁下部纵筋，该部位含通长筋在内的所有纵筋。

3. 箍筋和拉筋，它们的标注一般直接画在梁的图形上。

4. 附加箍筋和附加吊筋，这两种钢筋一般画在梁的平面整体表示方法中，以直接注明的方式表示。

5. 梁侧面纵向构造钢筋和受扭钢筋，这两种钢筋一般标注在梁的侧面。

6. 各种梁的集中标注，包括集中标注的顺序、部位和内容等。

平法原位标注的优点在于它直接在构件的图形上标注出相关信息，使得结构设计人员能够更直观地表达结构设计意图，同时也方便施工人员进行施工。

二、集中标注集中标注是建筑结构施工图中另一种常见的标注方法。

它通常标注在图纸的某一角，用于表示整个结构或一部分结构的设计信息。

集中标注的内容一般包括以下几部分：1. 梁集中标注：包括梁的编号、截面尺寸、箍筋类型和直径、上部纵筋和下部纵筋的规格和数量等信息。

此外，集中标注还包括一些特殊情况下的信息，如梁上有集中荷载、梁顶标高等。

2. 柱集中标注：包括柱的编号、截面尺寸、混凝土强度等级、箍筋类型和直径等信息。

此外，集中标注还包括一些特殊情况下的信息，如柱的偏心情况、有无抗剪键等。

3. 墙集中标注：包括墙的编号、厚度、混凝土强度等级、水平分布筋和竖向分布筋的规格和数量等信息。

此外，集中标注还包括一些特殊情况下的信息，如墙的洞口情况、墙的偏心情况等。

4. 板集中标注：包括板的编号、厚度、混凝土强度等级、上铁和下铁的规格和数量等信息。

此外，集中标注还包括一些特殊情况下的信息，如板的开洞情况和洞口的尺寸等。

5. 楼梯集中标注：包括楼梯的编号、踏步宽度和高度、平台宽度等信息。

梁的集中标注和原位标注详解摘要：梁的集中标注和原位标注详解一、梁的集中标注1.集中标注的概念2.集中标注的内容a.梁截面b.箍筋c.上部贯通筋（架立筋）d.底部筋e.腰筋f.拉勾筋3.集中标注的注意事项二、梁的原位标注1.原位标注的概念2.原位标注的内容a.支座处负筋b.梁顶贯通筋c.构造腰筋3.原位标注的注意事项三、梁标注的实践应用1.实际工程中的标注方法2.标注过程中可能遇到的问题及解决方法四、总结1.梁集中标注和原位标注的重要性2.标注时应注意的事项正文：梁的集中标注和原位标注详解一、梁的集中标注梁的集中标注是整条梁的基本信息，包括梁截面、箍筋、上部贯通筋（架立筋）等必注项，以及底部筋、腰筋、拉勾筋等选注项。

在进行集中标注时，需要注意以下几点：1.确保梁的各种钢筋符号、规格、间距等符合设计要求。

2.标注时应遵循规范，如我国的《混凝土结构设计规范》等。

3.钢筋的直径、根数、长度等应准确无误。

二、梁的原位标注梁的原位标注是指在梁的支座处和梁顶部的钢筋布置情况。

原位标注主要包括支座处负筋、梁顶贯通筋和构造腰筋等。

在进行原位标注时，需要注意以下几点：1.支座处负筋应根据梁的跨度、梁的高度以及设计要求进行合理布置。

2.梁顶贯通筋应保证梁的强度和刚度要求，同时考虑施工的便利性。

3.构造腰筋主要用于增强梁的抗扭性能，应根据梁的截面尺寸和设计要求进行布置。

三、梁标注的实践应用在实际工程中，梁的集中标注和原位标注是结构设计的重要环节。

合理的标注能够保证梁的强度、刚度和稳定性，同时便于施工和监理。

在实际操作中，可能会遇到一些问题，如标注不一致、钢筋布置不合理等，需要通过沟通、审查等手段加以解决。

四、总结梁的集中标注和原位标注对于保证梁的结构性能和施工质量具有重要意义。

在进行标注时，应遵循相关规范，准确无误地标注梁的各种钢筋信息，确保梁的强度、刚度和稳定性。

梁集中标注与原位标注梁平面布置图上采用的两种注写方式：一、平面注写方式在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。

平面注写包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

2 梁编号由梁类型代号、序号、跨数及有无悬挑代号几项组成，见下表：梁编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KL XX （XX）、（XXA）或（XXB）屋面框架梁WKL XX （XX）、（XXA）或（XXB）框支梁KZL XX （XX）、（XXA）或（XXB）非框架梁L XX （XX）、（XXA）或（XXB）悬挑梁XL XX井字梁JZL XX （XX）、（XXA）或（XXB）注：（XXA）为一端有悬挑，（XXB）为两端有悬挑，悬挑不计入跨数3 梁集中标注的内容，有五项必标注和一项选注值（集中标注可以从梁的任意一跨引出，），规定如下：（一）梁编号，见上表，该项为必注值。

（二）梁截面尺寸，该项为必注值。

当为等截面梁时，用h×b表示；当为加腋梁时 Y C1×C2表示，其中为C1腋长，为C2腋高；当有悬挑没且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即为b×h1/h2（图4-2-3b）。

（三）梁箍筋，包括钢筋级别、直径、加密区与非加密区的不同间距及肢数需用斜线“/”分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同是南昌将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震结构中的各类梁采用不同的箍筋间距及肢数时，也用“/”将其分隔开来。

注写时，先注写梁支座端部的箍筋（包括箍筋的箍数、钢筋级别、直径、间距与肢数），在斜线后注写梁跨中部分的箍筋间距及肢数。

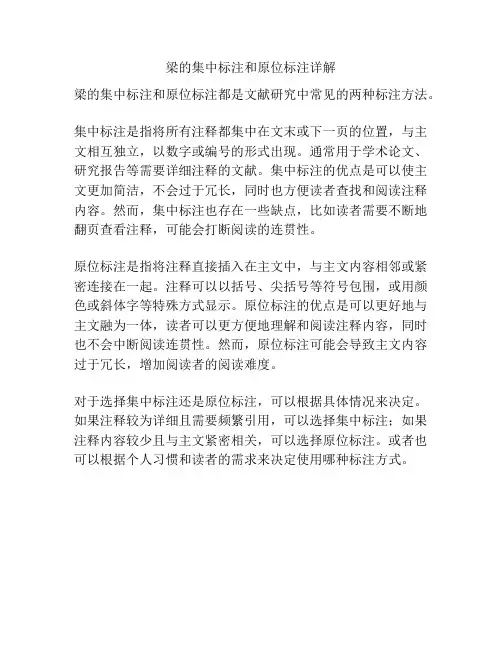

梁的集中标注和原位标注详解
梁的集中标注和原位标注都是文献研究中常见的两种标注方法。

集中标注是指将所有注释都集中在文末或下一页的位置，与主文相互独立，以数字或编号的形式出现。

通常用于学术论文、研究报告等需要详细注释的文献。

集中标注的优点是可以使主文更加简洁，不会过于冗长，同时也方便读者查找和阅读注释内容。

然而，集中标注也存在一些缺点，比如读者需要不断地翻页查看注释，可能会打断阅读的连贯性。

原位标注是指将注释直接插入在主文中，与主文内容相邻或紧密连接在一起。

注释可以以括号、尖括号等符号包围，或用颜色或斜体字等特殊方式显示。

原位标注的优点是可以更好地与主文融为一体，读者可以更方便地理解和阅读注释内容，同时也不会中断阅读连贯性。

然而，原位标注可能会导致主文内容过于冗长，增加阅读者的阅读难度。

对于选择集中标注还是原位标注，可以根据具体情况来决定。

如果注释较为详细且需要频繁引用，可以选择集中标注；如果注释内容较少且与主文紧密相关，可以选择原位标注。

或者也可以根据个人习惯和读者的需求来决定使用哪种标注方式。
