圆形有界磁场中磁聚焦 The document was finally revised on 2021高三物理圆形有界磁场中“磁聚焦”的相关规律练习当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1．如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板．从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q，质量为m，速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是（）A．只要对着圆心入射，出射后均可垂直打在MN上B．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D．只要速度满足qBR，沿不同方向入射的粒子出射后均可垂直打在MN上vm2．如图所示，长方形abed的长ad=，宽ab=，O、e分别是ad、bc的中点，以e为圆心eb为半径的四分之一圆弧和以O为圆心Od为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=。

一群不计重力、质量m=3×10-7kg、电荷量q=+2×10-3C的带正电粒子以速度v=5×102m/s沿垂直ad 方向且垂直于磁场射人磁场区域，则下列判断正确的是（）A．从Od边射入的粒子，出射点全部分布在Oa边B．从aO边射入的粒子，出射点全部分布在ab边C．从Od边射入的粒子，出射点分布在ab边D．从ad边射人的粒子，出射点全部通过b点3．如图所示，在坐标系xOy内有一半径为a的圆形区域，圆心坐标为O1（a，0），圆内分布有垂直纸面向里的匀强磁场，在直线y=a的上方和直线x=2a的左侧区域内，有一沿x轴负方向的匀强电场，场强大小为E，一质量为m、电荷量为+q（q>0）的粒子以速度v从O点垂直于磁场方向射入，当入射速度方向沿x轴方向时，粒子恰好从O1点正上方的A点射出磁场，不计粒子重力，求：（1）磁感应强度B的大小；（2）粒子离开第一象限时速度方向与y轴正方向的夹角；（3）若将电场方向变为沿y轴负方向，电场强度大小不变，粒子以速度v从O点垂直于磁场方向、并与x轴正方向夹角θ=300射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t。

数学圆法巧解磁场中的临界问题一、应用技巧1.“放缩圆”法适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上界定方法以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法1如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A.电子在磁场中运动时间越长，其轨迹线越长B.电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C.在磁场中运动时间相同的电子，其轨迹线不一定重合D.电子的速率不同，它们在磁场中运动时间一定不相同【答案】　BC【解析】　由t=θ2πT知，电子在磁场中运动时间与轨迹对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，轨迹线弧长s=rθ，运动时间越长，θ越大，但半径r不一定大，s也不一定大，故A错误，B正确．由周期公式T=2πmqB知，电子做圆周运动的周期与电子的速率无关，所以电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，但轨迹不一定重合，比如：轨迹4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，由r= mvqB可知它们的速率不同，故C正确，D错误．2.“旋转圆”法适用条件速度大小一粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射定，方向不同入初速度为v0，则圆周运动半径为R=mv0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=mvqB的圆上界定方法将一半径为R=mv0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法2如图所示为圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，边界跟y轴相切于坐标原点O。

带电粒子在磁场中运动之磁场最小范围问题剖析江苏省扬中高级中学刘风华近年来在考题中多次出现求磁场的最小范围问题，这类题对学生的平面几何知识与物理知识的综合运用能力要求较高。

其难点在于带电粒子的运动轨迹不是完整的圆，其进入边界未知的磁场后一般只运动一段圆弧后就飞出磁场边界，运动过程中的临界点(如运动形式的转折点、轨迹的切点、磁场的边界点等)难以确定。

下面我们以实例对此类问题进行分析。

一、磁场范围为圆形例1 一质量为、带电量为的粒子以速度从O点沿轴正方向射入磁感强度为的一圆形匀强磁场区域，磁场方向垂直于纸面，粒子飞出磁场区后，从处穿过轴，速度方向与轴正向夹角为30?，如图1所示(粒子重力忽略不计)。

试求:(1)圆形磁场区的最小面积;(2)粒子从O点进入磁场区到达点所经历的时间;(3)点的坐标。

解析:(1)由题可知，粒子不可能直接由,点经半个圆周偏转到点，其必在圆周运动不到半圈时离开磁场区域后沿直线运动到点。

可知，其离开磁场时的临界点与,点都在圆周上，到圆心的距离必相等。

如图2，过点逆着速度的方向作虚线，与轴相交，由于粒子在磁场中偏转的半径一定，且圆心位于轴上，距O点距离和到虚线上点垂直距离相等的点即为圆周运动的圆心，圆的半径。

由，得。

弦长为:，要使圆形磁场区域面积最小，半径应为的一半，即:，面积0 (2)粒子运动的圆心角为120，时间。

(3)距离，故点的坐标为(，0)。

点评:此题关键是要找到圆心和粒子射入、射出磁场边界的临界点，注意圆心必在两临界点速度垂线的交点上且圆心到这两临界点的距离相等;还要明确所求最小圆形磁场的直径等于粒子运动轨迹的弦长。

二、磁场范围为矩形例2 如图3所示，直角坐标系第一象限的区域存在沿轴正方向的匀强电场。

现有一质量为，电量为的电子从第一象限的某点(，)以初速度沿轴的负方向开始运动，经过轴上的点(，0)进入第四象限，先做匀速直线运动然后进入垂直纸面的矩形匀强磁场区域，磁场左边界和上边界分别与轴、轴重合，电子偏转后恰好经过坐标原点，并沿轴的正方向运动，不计电子的重力。

高中物理 带电粒子在圆形有界磁场中的运动之--磁聚焦与磁发散模型概述带电粒子在圆形有界匀强磁场中运动时，会出现一束平行粒子经磁场偏转后会聚于边界一点，此现象为磁聚焦；一束粒子从边界一点向不同方向经磁场偏转后平行射出，此现象为磁发散。

等半径原理：圆形磁场半径与粒子运动半径相等时，会出现菱形，如下图所示。

当粒子入射方向指向磁场区域圆心，或粒子入射方向不指向磁场区域圆心，根据几何关系，易证明四边形AOCO'为菱形。

物理建模：模型：如图所示。

当圆形磁场区域半径R 与轨迹圆半径r 相等时，从磁场边界上任一点向各个方向射入圆形磁场的粒子全部平行射出，出射方向与过入射点的磁场圆直径垂直(磁发散)；反之，平行粒子束射入圆形磁场必会聚在磁场边界上某点，且入射方向与过出射点的磁场圆直径垂直(磁聚焦)。

O A证明：如图所示，任意取一带电粒子以速率v从A点射入时，粒子在磁场中的运动轨迹圆半径为R，有界圆形磁场的半径也为R，带电粒子从区域边界C点射出，其中O为有界圆形磁场的圆心，B为轨迹圆的圆心。

图中AO、OC、CO'、O'A的长度均为R，故AOCO'为菱形。

由几何关系可知CO'∥AO，即从C点飞出的粒子速度方向与OA垂直，因此粒子飞出圆形有界磁场时速度方向均与OA垂直。

反之也成立。

解题切入点：分析发现粒子轨道半径与磁场区域圆半径的关系，二者相等为磁聚焦或磁发散，否则不满足该关系，但满足怎么进入怎么出去的角度关系，借助几何关系解答。

【典例1】(磁聚焦)如图所示，x轴正方向水平向右，y轴正方向竖直向上。

在xOy平面内有与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场。

在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q(q＞0)和初速度v的带电微粒。

发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g。

(1)从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向。

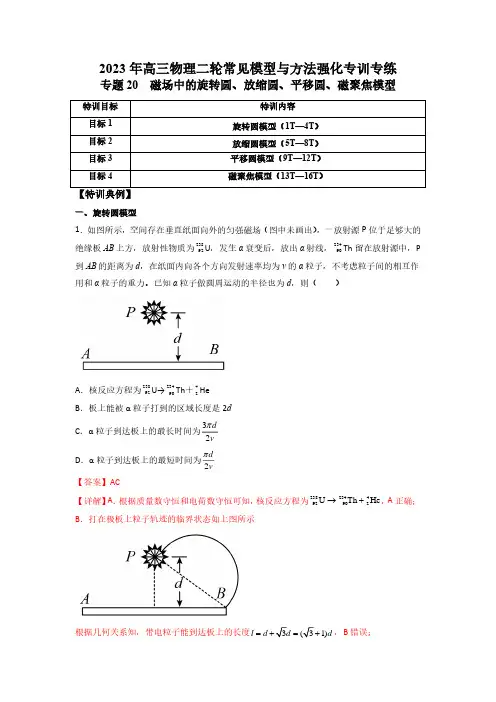

2023年高三物理二轮常见模型与方法强化专训专练专题20 磁场中的旋转圆、放缩圆、平移圆、磁聚焦模型一、旋转圆模型1．如图所示，空间存在垂直纸面向外的匀强磁场（图中未画出），一放射源P 位于足够大的绝缘板AB 上方，放射性物质为23892U ，发生α衰变后，放出α射线，23490Th 留在放射源中，P到AB 的距离为d ，在纸面内向各个方向发射速率均为v 的α粒子，不考虑粒子间的相互作用和α粒子的重力。

已知α粒子做圆周运动的半径也为d ，则（ ）A ．核反应方程为23892U→23490Th ＋42HeB ．板上能被α粒子打到的区域长度是2dC ．α粒子到达板上的最长时间为32dv π D ．α粒子到达板上的最短时间为2dvπ【答案】AC【详解】A ．根据质量数守恒和电荷数守恒可知，核反应方程为238234492902U Th He →+，A 正确；B ．打在极板上粒子轨迹的临界状态如上图所示根据几何关系知，带电粒子能到达板上的长度1)l d d ==，B 错误；CD ．由题意如画出所示由几何关系知最长时间为1轨迹经过的时间，即竖直向上射出的α粒子到达板上的时间最长，其轨迹对应的圆心角为270°，故最长时间为3323442d dt T v v ==⨯=长ππ而最短时间为轨迹2，其轨迹对应的弦长为d ，故对应的圆心角为60°，最短时间为112663d dt T v v==⨯=短ππ，D错误C 正确。

故选AC 。

2．如图所示，在边长为L 的等边三角形区域ABC 内存在着垂直纸面的匀强磁场（未画出），磁感应强度大小为03B qL=，大量质量为m 、带电荷量为q 的粒子从BC 边中点O 沿不同的方向垂直于磁场以速率v 0射入该磁场区域，不计粒子重力，则下列说法正确的是（ ）ABC ．对于从AB 和ACD ．对于从AB 和AC边射出的粒子，在磁场中运动的最短时间为012Lv 【答案】BC【详解】A．所有粒子的初速度大小相等，它们在磁场中做匀速圆周运动的轨迹半径为0mv r qB ==故A 错误；B．粒子做圆周运动的周期为002r LT v v π==故B 正确； C ．当粒子运动轨迹对应的弦最长时，圆心角最大，粒子运动时间最长，当粒子运动轨迹对应的弦长最短时，对应的圆心角最小，粒子运动时间最短。

带电粒子在“圆形磁场区域”中的运动粒子沿圆形磁场区的半径方向垂直磁场射入，由对称性可知出射线的反向延长线必过磁场圆的圆心。

由几何关系可得：偏向角与两圆半径间的关系：t a n r Rθ=2 偏转时间的关系式：m t T qBθθπ=∙=2 O 、O ′分别为 磁场圆与轨迹圆的圆心;r 、R 分别为 磁场圆与轨迹圆的半径 。

例1、如图所示，在圆心为O ，半径为r 的圆形区域内，有匀强磁场，磁感应强度为B ，方向垂直纸面向里．一个带电粒子以速度v 射入磁场，初速度方向指向圆心O ，它穿过磁场后，速度方向偏转α角，则该带电粒子的荷质比______=mq ．例2、 在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图所示。

一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿-x 方向射入磁场，它恰好从磁场边界与y轴的交点C 处沿＋y 方向飞出。

（1）请判断该粒子带何种电荷，并求出其比荷q/m ；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求：磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？例3、如图所示,圆形区域内有垂直于纸面向里的匀强磁场,一个带电粒子以速度v 从A 点沿直径AOB 方向射入磁场,经过Δt 时间从C 点射出磁场,OC 与OB 成60°角。

现将带电粒子的速度变为,仍从A 点沿原方向射入磁场,不计重力,则粒子在磁场中的运动时间变为( ) A.Δt B.2Δt C.Δt D.3Δt例4、如图所示，在纸面内半径为R 的圆形区域中充满了垂直于纸面向里、磁感应强度为B 的匀强磁场，一点电荷从图中A 点以速度v 0垂直磁场射入，当该电荷离开磁场时，速度方向刚好改变了180°，不计电荷的重力，下列说法正确的是( )A. 该点电荷离开磁场时速度方向的反向延长线通过O 点B. 该点电荷的比荷为q m ＝2v 0BRC. 该点电荷在磁场中的运动时间t ＝πR 3v 0D. 该点电荷带正电1、如图，半径为R 的圆是一圆柱形匀强磁场区域的横截面（纸面），磁感应强度大小为B ，方向垂直于纸面向外，一电荷量为q （q >0）。

高考物理专题复习－9.6 圆形边界磁场问题（解析版）一．选择题1（2018金考卷）.如图所示，在xOy坐标系中，以（r，0）为圆心的圆形区域内存在方向垂直于纸面向里的匀强磁场，在y>r的足够大的区域内，存在沿y轴负方向的匀强电场。

在xOy平面内，从O点以相同速率、沿不同方向向第一象限发射质子，且质子在磁场中运动的半径也为r。

不计质子所受重力及质子间的相互作用力。

则质子A．在电场中运动的路程均相等B．最终离开磁场时的速度方向均沿x轴正方向C．在磁场中运动的总时间均相等D．从进入磁场到最后离开磁场过程的总路程均相等【参考答案】AC【命题意图】本题考查带电粒子在有界匀强磁场中的运动和在匀强电场中的运动及其相关的知识点。

【解题思路】根据题述圆形磁场的半径与质子在磁场中运动的半径相同，从O点以相同的速率沿不同方向向第一象限发射质子，质子经过磁场偏转后以相同的速率平行于y轴射出做减速运动，速度减小到零后反向加速后进入磁场，根据动能定理，在电场中运动的路程均相等，选项A正确；通过分析可知，质子最终离开磁场时的速度方向均与原来进入磁场时速度方向相同，选项B错误；由于带电粒子在磁场中两次运动轨迹虽然不同，但是两次轨迹所对的圆心角之和相同，两次运动的轨迹长度之和相等，所以带电粒子在磁场中运动的总时间相等，选项C正确；带电粒子在电场中运动时间相等，在磁场区域运动时间相等，由于磁场区域与电场区域之间有非场区，所以质子从进入磁场区域到离开磁场区域的过程中的总路程不相等，选项D错误。

2.（2018云南昭通五校联考）如图，在半径为R=mv0/q B的圆形区域内有水平向里的匀强磁场，磁感应强度为B；圆形区域右侧有一竖直感光板MN．带正电粒子从圆弧顶点P以速率v0平行于纸面进入磁场，已知粒子质量为m，电量为q，粒子重力不计．若粒子对准圆心射入，则下列说法中正确的是( )A．粒子一定沿半径方向射出B．粒子在磁场中运动的时间为πm/2q BC．若粒子速率变为2v0，穿出磁场后一定垂直打到感光板MN上D．粒子以速度v0从P点以任意方向射入磁场，离开磁场后一定垂直打在感光板MN上【参考答案】ABD轨迹圆弧对应的圆心角为故运动时间为：t=T/4，T=，所以t=πm/2q B，B正确；若粒子速率变为2v0，则轨道半径变为2R，运动轨迹如图：故不是垂直打到感光板MN上，故C错误；当带电粒子以v0射入时，带电粒子在磁场中的运动轨道半径为R．设粒子射入方向与PO方向夹角为θ，带电粒子从区域边界S射出，带电粒子运动轨迹如图所示．因P O3=O3S=PO=SO=R所以四边形POSO3为菱形，由图可知：PO∥O3S，v3⊥SO3，因此，带电粒子射出磁场时的方向为水平方向，与入射的方向无关．故D正确；故选：ABD．3．如图所示，在一个圆环内的区域内存在垂直纸面向外的匀强磁场（磁场未画出），圆环逆时针转动并在环上开有一个小缺口，一带正电的粒子从小缺口沿直径方向进入圆环内部，且与圆环没有发生碰撞，最后从小缺口处离开磁场区域，已知粒子的比荷为k，磁场的磁感应强度大小为B，圆环的半径为R，粒子进入磁场时的速度为，不计粒子的重力，则圆环转动的角度A. kBB. 3kBC. 5kBD. 7kB【参考答案】AC【名师解析】粒子进入磁场后做匀速圆周运动，故，粒子将圆环区域内运动四分之一周期离开磁场，粒子运动的时间为，在这段时间内，圆环转过的角度为，根据可得，故AC正确，BD错误；故选AC。

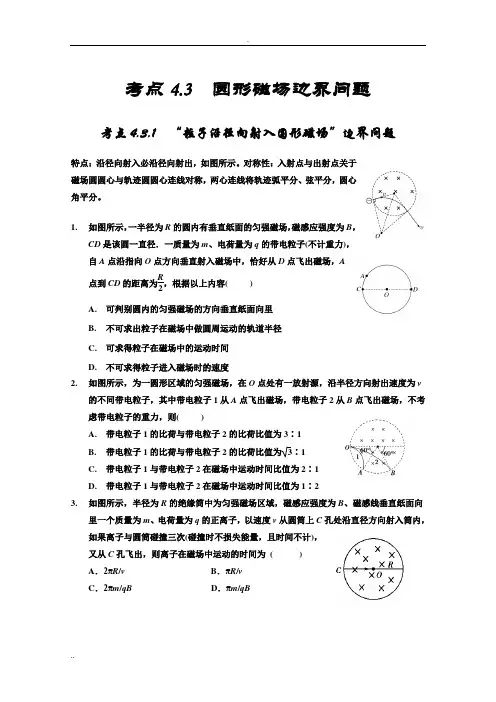

考点4.3 圆形磁场边界问题考点4.3.1 “粒子沿径向射入圆形磁场”边界问题特点：沿径向射入必沿径向射出，如图所示。

对称性：入射点与出射点关于磁场圆圆心与轨迹圆圆心连线对称，两心连线将轨迹弧平分、弦平分，圆心角平分。

1.如图所示，一半径为R的圆内有垂直纸面的匀强磁场，磁感应强度为B，CD是该圆一直径．一质量为m、电荷量为q的带电粒子(不计重力)，自A点沿指向O点方向垂直射入磁场中，恰好从D点飞出磁场，A点到CD的距离为R2，根据以上内容( )A.可判别圆内的匀强磁场的方向垂直纸面向里B.不可求出粒子在磁场中做圆周运动的轨道半径C.可求得粒子在磁场中的运动时间D.不可求得粒子进入磁场时的速度2.如图所示，为一圆形区域的匀强磁场，在O点处有一放射源，沿半径方向射出速度为v的不同带电粒子，其中带电粒子1从A点飞出磁场，带电粒子2从B点飞出磁场，不考虑带电粒子的重力，则()A.带电粒子1的比荷与带电粒子2的比荷比值为3∶1B.带电粒子1的比荷与带电粒子2的比荷比值为3∶1C.带电粒子1与带电粒子2在磁场中运动时间比值为2∶1D.带电粒子1与带电粒子2在磁场中运动时间比值为1∶23.如图所示，半径为R的绝缘筒中为匀强磁场区域，磁感应强度为B、磁感线垂直纸面向里一个质量为m、电荷量为q的正离子，以速度v从圆筒上C孔处沿直径方向射入筒内，如果离子与圆筒碰撞三次(碰撞时不损失能量，且时间不计)，又从C孔飞出，则离子在磁场中运动的时间为( )A．2πR/v B．πR/vC．2πm/qB D．πm/qB4. 如图所示，一半径为R 的圆形区域内有垂直于纸面向里的匀强磁场，一质量为m ，电荷量为q 的正电荷(重力忽略不计)以速度v 沿正对着圆心O 的方向射入磁场，从磁场中射出时速度方向改变了θ角．磁场的磁感应强度大小为( )A.mv qR tan θ2B.mv qR cot θ2C.mv qR sin θ2D.mv qR cosθ25. 如图所示圆形区域内，有垂直于纸面方向的匀强磁场，一束质量和电荷量都相同的带电粒子，以不同的速率，沿着相同的方向，对准圆心O 射入匀强磁场，又都从该磁场中射出，这些粒子在磁场中的运动时间有的较长，有的较短，若带电粒子在磁场中只受磁场力的作用，则在磁场中运动时间越长的带电粒子( ) A ． 速率一定越小 B ． 速率一定越大C ． 在磁场中通过的路程越长D ． 在磁场中的周期一定越大6. 在以坐标原点O 为圆心、半径为r 的圆形区域内，存在磁感应强度大小为B 、方向垂直于纸面向里的匀强磁场，如图11所示.一个不计重力的带电粒子从磁场边界与x 轴的交点A 处以速度v 沿－x 方向射入磁场，它恰好从磁场边界与y 轴的交点C 处沿＋y 方向飞出. (1) 请判断该粒子带何种电荷，并求出其比荷qm ；(2) 若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B ′，该粒子仍从A 处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B ′多大？此次粒子在磁场中运动所用时间t 是多少？7. 如右图所示，在某空间实验室中，有两个靠在一起的等大的圆柱形区域，分别存在着等大反向的匀强磁场，磁感应强度B ＝0．10 T ，磁场区域半径r ＝233 m ，左侧区圆心为O 1，磁场向里，右侧区圆心为O 2，磁场向外．两区域切点为C ．今有质量m ＝3．2×10－26kg ．带电荷量q ＝1．6×10－19C 的某种离子，从左侧区边缘的A 点以速度v ＝106 m/s正对O 1的方向垂直磁场射入，它将穿越C 点后再从右侧区穿出．求：(1) 该离子通过两磁场区域所用的时间．(2) 离子离开右侧区域的出射点偏离最初入射方向的侧移距离为多大？（侧移距离指垂直初速度方向上移动的距离）8. 如图所示，有一对平行金属板，两板相距为0.05m ．电压为10V ；两板之间有匀强磁场，磁感应强度大小为B 0=0.1T ，方向与金属板面平行并垂直于纸面向里．图中右边有一半径R 为0.1m 、圆心为O 的圆形区域内也存在匀强磁场，磁感应强度大小为33B =T ，方向垂直于纸面向里．一正离子沿平行于金属板面，从A 点垂直于磁场的方向射入平行金属板之间，沿直线射出平行金属板之间的区域，并沿直径CD 方向射入圆形磁场区域，最后从圆形区域边界上的F 点射出．已知速度的偏向角=3πθ ，不计离子重力．求：(1) 离子速度v 的大小； (2) 离子的比荷q /m ；(3) 离子在圆形磁场区域中运动时间t ．9.如图所示，在两个水平平行金属极板间存在着向下的匀强电场和垂直于纸面向里的匀强磁场，电场强度和磁感应强度的大小分别为E=2×106N/C和B1=0.1T，极板的长度l=33m，间距足够大．在板的右侧还存在着另一圆形区域的匀强磁场，磁场的方向为垂直于纸面向外，圆形区域的圆心O位于平行金属极板的中线上，圆形区域的半径R=33m．有一带正电的粒子以某速度沿极板的中线水平向右飞入极板后恰好做匀速直线运动，然后进入圆形磁场区域，飞出圆形磁场区域后速度方向偏转了60°，不计粒子的重力，粒子的比荷qm=2×108C/kg．求：(1)粒子的初速度v；(2)圆形区域磁场的磁感应强度B2的大小；(3)在其它条件都不变的情况下，将极板间的磁场B l撤去，为使粒子飞出极板后不能进入圆形区域的磁场，求圆形区域的圆心O离极板右边缘的水平距离d应满足的条件．考点4.3.2 “粒子不沿半径方向射入圆形磁场”边界问题特点：入射点与出射点关于磁场圆圆心与轨迹圆圆心连线对称，两心连线将轨迹弧平分、弦平分，圆心角平分。

带电粒子在圆形磁场区域的运动规律处理带电粒子在匀强磁场中的圆周运动问题，关键就是综合运用平面几何知识与物理知识。

最重要的是，画出准确、清晰的运动轨迹。

对于带电粒子在圆形磁场区域中做匀速圆周运动，有下面两个规律，可以帮助大家准确、清晰画出带电粒子的圆周运动的轨迹。

规律一：带电粒子沿着半径方向射入圆形边界内的匀强磁场，经过一段匀速圆周运动偏转后，离开磁场时射出圆形区域的速度的反向延长通过边界圆的圆心。

规律二：入射速度方向（不一定指向区域圆圆心）与轨迹圆弧对应的弦的夹角为θ（弦切角），则出射速度方向与入射速度方向的偏转角为2θ，轨迹圆弧对应的圆心角也为θ2，并且初末速度方向的交点、轨迹圆的圆心、区域圆的圆心都在弧弦的垂直平分线上。

以上两个规律，利用几何知识很容易证明，在解题时，可以直接应用，请看下面的两个例子：例1如图1所示，在平面坐标系xoy 内，第Ⅱ、Ⅲ象限内存在沿y 轴正方向的匀强电场，第I 、Ⅳ象限内存在半径为L的圆形匀强磁场，磁场圆心在M （L ，0）点，磁场方向垂直于坐标平面向外．一带正电粒子从第Ⅲ象限中的Q （一2L ，一L ）点以速度0v 沿x 轴正方向射出，恰好从坐标原点O 进入磁场，从P （2L ，O ）点射出磁场．不计粒子重力，求： （1）电场强度与磁感应强度大小之比 （2）粒子在磁场与电场中运动时间之比 解析：（1）设粒子的质量和所带正电荷分别为m 和q ，粒子在电场中运动，由平抛运动规律得：102t v L =2121at L =，又牛顿运动定律得：ma qE = 粒子到达O 点时沿y +方向分速度为0v at v y ==，1tan 0==v v y α 故045=α，粒子在磁场中的速度为02v v =，应用规律二，圆心角为：0902=α，画出的轨迹如图2所示，由rm v Bqv 2=，由几何关系得L r 2=得：2v B E = （2）在磁场中运动的周期vrT π2=粒子在磁场中运动时间为02241v L T t π==图2图1得412π=t t 例2如图3所示，真空中有一以（r ，O ）为圆心，半径为r 的圆柱形匀强磁场区域，磁场的磁感应强度大小为B ，方向垂直于纸面向里，在y ≤一r 的范围内，有方向水平向右的匀强电场，电场强度的大小为E 。

带电粒子在匀强磁场中作圆周运动的分析方法.找圆心、画轨迹、找角度。

数学模型：（1）已知圆的两条切线，作它们垂线，交点为0,即为圆心。

（2）已知圆的一条切线，和过圆上的另一点B,作过圆切线的垂线，再作弦的中垂线。

交点即为圆心0。

（3）偏向角补角的平分线，与另一条半径的交点直线边界磁场例1.找到下面题中粒子的圆心，画出轨迹。

求从左边界或右边界射出时与竖直方向夹角$以及粒子在磁场中经历的时间。

（第3图作出粒子刚好不从右侧穿出磁场）练3.如图所示，在水平直线MN上方有一匀强磁场，磁感强度为B,方向垂直向里。

一带电粒子质量为m 电量为q，从a点以与水平线MN成0角度射入匀强磁场中，从右侧b点离开磁场。

问：（1）带电粒子带何种电荷？（2）带电粒子在磁场中运动的时间为多少?练习.1.AB、CD EF为三条平行的边界线，AB CD相距L i, CD EF相距L2,如图所示，AB CD之间有垂直纸面向里的匀强磁场，磁感强度为B1，CD EF之间也有垂直纸面向里的匀强磁场，磁惹感强度为B。

现从A点沿A方向垂直磁场射入一带负电的粒子，该粒子质量为m带电量为-q，重力不计，求：(1)若粒子运动到CD边时速度方向恰好与CD边垂直，则它从A点射入时速度V)为多少？(2)若已知粒子从A点射入时速度为u ( u>V0)，则粒子运动到CD边界时，速度方向与CD边的夹角0为多少？(3)若已知粒子从A点射入时速度为u ( u>V0)粒子运动到EF边界时恰好不穿出磁场，则CD EF之间磁场的磁感强度B为多少?2. 如图所示，M N P是三个足够长的互相平行的边界，M N与N P间距离分别为L i、L2,其间分别有磁感强度为B、庄的匀强磁场区I与区H,磁场方向均垂直纸面向里。

已知B1MB2。

一个带正电的粒子，质量为m,电量为q,以大小为V。

的速度垂直于边界面M射入MN间的磁场区，讨论粒子速度V。

应满足什么条7卢3. (2005江苏)如图所示，M N为两块带等量异种电荷的平行金属板，S、S>为板上正对的小孔，N板右侧有两个宽度均为d的匀强磁场区域，磁感强度大小均为B,方向分别垂直于纸面向外和向里。

圆形有界磁场问题的分类及解析1、对心飞入问题【例1】电视机的显像管中，电子束的偏转是用磁偏转技术实现的。

电子束经过电压为U 的加速电场后，进入一圆形匀强磁场区，如图1所示。

磁场方向垂直于圆面。

磁场区的中心为O ，半径为r 。

当不加磁场时，电子束将通过O 点而打到屏幕的中心M 点。

为了让电子束射到屏幕边缘，需要加磁场，使电子束偏转一已知角度θ，此时磁场的磁感应强度B 应为多少?解析：如图2所示，电子在磁场中沿圆弧ab 运动，圆心为C ，半径为R 。

可证三角形△CaO ≌ △CbO ，则∠CbO ＝90°，电子离开磁场时速度的反向延长线经过O 点。

由几何关系可知 tan θ2＝rR又有 eU ＝ 12mv 2 evB ＝m v 2R 三式联立解 B ＝ 1r2mU e tan θ2点评：粒子沿半径方向飞入圆形匀强磁场，必沿半径方向飞出磁场。

2、圆心出发问题【例2】 一匀强磁场，磁场方向垂直于xOy 平面，在xOy 平面上，磁场分布在以O 点为中心的一个圆形区域内。

一个质量为m 、电荷量为q 的带电粒子，由原点O 开始运动，初速度为v ，方向沿x 轴正方向。

后来粒子经过y 轴上的P 点，此时速度方向与y 轴的夹角为30°，P 到O 的距离为L ，如图3所示。

不计重力的影响。

求磁场的磁感应强度B 的大小和xy 平面上磁场区域的半径R 。

解析：如图4所示，粒子在磁场中轨迹的圆心C 必在y 轴上，且P 点在磁场区之外。

粒子从A 点离开磁场区，设轨迹半径为r 。

则L ＝ r ＋rsin 30°＝3r又 qvB ＝m v 2r 可求得 B ＝3mvqL磁场区域的半径 R ＝2rcos 30°＝3r ＝33L点评：画轨迹时可先画一个完整的圆，然后分析粒子从圆周上哪一点离开，速度方向才会与题意相符，只要找到了离场点，问题就能解决了。

3、最长时间（最大偏角）问题【例3】如图5所示，在真空中半径r ＝3.0×10-2m 的圆形区域内，有磁感应强度B ＝0.2 T ，方向垂直纸面向里的匀强磁场，一束带正电的粒子以初速度v 0＝1.0×106 m/s ，从磁场边界直径ab 的a 端沿各个方向射入磁场，且初速方向都垂直于磁场方向。
