圆形磁场区域问题

磁场中最小面积问题一、磁场范围为圆形例1. 在如图所示的平面直角坐标系xoy中，有一个圆形区域的匀强磁场（图中未画出），磁场方向垂直于xoy平面，O点为该圆形区域边界上的一点。

现有一质量为m，带电量为+q的带电粒子（重力不计）从O点为以初速度vo沿+x方向进入磁场，已知粒子经过y轴上p点时速度方向与+y方向夹角为θ＝30º，OP=L 求：⑴磁感应强度的大小和方向⑵该圆形磁场区域的最小面积。

二、磁场范围为矩形例2.如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B1，E的大小为0.5×103V/m, B1大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B2，磁场的下边界与x轴重合．一质量m=1×10-14kg、电荷量q=1×10-10C的带正电微粒以某一速度v沿与y轴正方向成60°角从M点沿直线运动，经P点进入处于第一象限内的磁场B2区域。

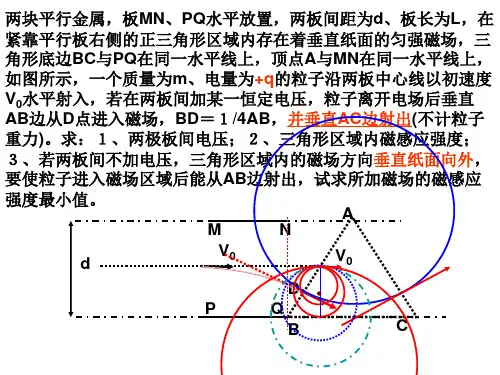

一段时间后，微粒经过y轴上的N点并与y轴正方向成60°角的方向飞出，M点的坐标为(0，-10),N点的坐标为(0，30)．不计粒子重力，g取10m/s2．(1)请分析判断匀强电场E的方向并求微粒运动速度的v大小；(2)匀强磁场B2的大小为多大？；(3) B2磁场区域的最小面积为多少？三、磁场范围为三角形例3如图5，一个质量为，带电量的粒子在BC边上的M点以速度垂直于BC边飞入正三角形ABC。

为了使该粒子能在AC边上的N点（CM＝CN）垂真于AC边飞出ABC，可在适当的位置加一个垂直于纸面向里，磁感应强度为B的匀强磁场。

若此磁场仅分布在一个也是正三角形的区域内，且不计粒子的重力。

试求：（1）粒子在磁场里运动的轨道半径ｒ及周期T；（2）该粒子在磁场里运动的时间t；（3）该正三角形区域磁场的最小边长；四、磁场范围为树叶形v的初速例4.如图，ABCD是边长为a的正方形。

质量为m、电荷量为e的电子以大小为度沿纸面垂直于BC变射入正方形区域。

圆形磁场中的几个典型问题的相关规律练习一、当圆形磁场的半径与圆轨迹半径相等时，即“磁聚焦”存在两条特殊规律规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1．如图所示，在半径为R 的圆形区域内充满磁感应强度为B 的匀强磁场，MN 是一竖直放置的感光板．从圆形磁场最高点P 垂直磁场射入大量的带正电，电荷量为q ，质量为m ，速度为v 的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是（ ）A ．只要对着圆心入射，出射后均可垂直打在MN 上B ．对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C ．对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D ．只要速度满足qBR v m，沿不同方向入射的粒子出射后均可垂直打在MN 上 2．如图所示，长方形abed 的长ad =0.6m ，宽ab =0.3m ，O 、e 分别是ad 、bc 的中点，以e 为圆心eb 为半径的四分之一圆弧和以O 为圆心Od 为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=0.25T 。

一群不计重力、质量m=3×10-7kg 、电荷量q=+2×10-3C 的带正电粒子以速度v =5×102m/s 沿垂直ad 方向且垂直于磁场射人磁场区域，则下列判断正确的是（ ）A ．从Od 边射入的粒子，出射点全部分布在Oa 边B ．从aO 边射入的粒子，出射点全部分布在ab 边C ．从Od 边射入的粒子，出射点分布在ab 边D ．从ad 边射人的粒子，出射点全部通过b 点3．如图所示，在坐标系xOy 内有一半径为a 的圆形区域，圆心坐标为O 1（a ，0），圆内分布有垂直纸面向里的匀强磁场，在直线y =a 的上方和直线x =2a 的左侧区域内，有一沿x 轴负方向的匀强电场，场强大小为E ，一质量为m 、电荷量为+q （q >0）的粒子以速度v 从O 点垂直于磁场方向射入，当入射速度方向沿x 轴方向时，粒子恰好从O 1点正上方的A 点射出磁场，不计粒子重力，求：（1）磁感应强度B 的大小；（2）粒子离开第一象限时速度方向与y 轴正方向的夹角；（3）若将电场方向变为沿y 轴负方向，电场强度大小不变，粒子以速度v 从O 点垂直于磁场方向、并与x轴正方向夹角θ=300射入第一象限，求粒子从射入磁场到最终离开磁场的总时间t。

数学圆法巧解磁场中的临界问题一、应用技巧1.“放缩圆”法适用条件速度方向一定，大小不同粒子源发射速度方向一定，大小不同的带电粒子进入匀强磁场时，这些带电粒子在磁场中做匀速圆周运动的轨迹半径随速度的变化而变化轨迹圆圆心共线如图所示(图中只画出粒子带正电的情景)，速度v越大，运动半径也越大。

可以发现这些带电粒子射入磁场后，它们运动轨迹的圆心在垂直初速度方向的直线PP′上界定方法以入射点P为定点，圆心位于PP′直线上，将半径放缩作轨迹圆，从而探索出临界条件，这种方法称为“放缩圆”法1如图所示，一束电子以大小不同的速率沿图示方向垂直飞入横截面是一正方形的匀强磁场区域，下列判断正确的是()A.电子在磁场中运动时间越长，其轨迹线越长B.电子在磁场中运动时间越长，其轨迹线所对应的圆心角越大C.在磁场中运动时间相同的电子，其轨迹线不一定重合D.电子的速率不同，它们在磁场中运动时间一定不相同【答案】　BC【解析】　由t=θ2πT知，电子在磁场中运动时间与轨迹对应的圆心角成正比，所以电子在磁场中运动的时间越长，其轨迹线所对应的圆心角θ越大，电子飞入匀强磁场中做匀速圆周运动，轨迹线弧长s=rθ，运动时间越长，θ越大，但半径r不一定大，s也不一定大，故A错误，B正确．由周期公式T=2πmqB知，电子做圆周运动的周期与电子的速率无关，所以电子在磁场中的运动周期相同，若它们在磁场中运动时间相同，但轨迹不一定重合，比如：轨迹4与5，它们的运动时间相同，但它们的轨迹对应的半径不同，由r= mvqB可知它们的速率不同，故C正确，D错误．2.“旋转圆”法适用条件速度大小一粒子源发射速度大小一定、方向不同的带电粒子进入匀强磁场时，它们在磁场中做匀速圆周运动的半径相同，若射定，方向不同入初速度为v0，则圆周运动半径为R=mv0qB。

如图所示轨迹圆圆心共圆带电粒子在磁场中做匀速圆周运动的圆心在以入射点P为圆心、半径R=mvqB的圆上界定方法将一半径为R=mv0qB的圆以入射点为圆心进行旋转，从而探索粒子的临界条件，这种方法称为“旋转圆”法2如图所示为圆形区域的匀强磁场，磁感应强度为B，方向垂直纸面向里，边界跟y轴相切于坐标原点O。

圆形磁场中的几个典型问题许多同学对带电粒子在圆形有界磁场中的运动问题常常无从下手，一做就错．常见问题分别是“最值问题、汇聚发散问题、边界交点问题、周期性问题”．对于这些问题，针对具体类型，抓住关键要素，问题就能迎刃而解，下面举例说明．一、最值问题的解题关键——抓弦长1．求最长时间的问题例1 真空中半径为R=3×10-2m的圆形区域内，有一磁感应强度为B=0.2T的匀强磁场，方向如图1所示一带正电的粒子以初速度v0=106m / s 从磁场边界上直径ab 一端a 点处射入磁场，已知该粒子比荷为q/m=108C / kg ，不计粒子重力，若要使粒子飞离磁场时偏转角最大，其入射时粒子初速度的方向应如何？（以v0与Oa 的夹角 表示）最长运动时间多长？小结：本题涉及的是一个动态问题，即粒子虽然在磁场中均做同一半径的匀速圆周运动，但因其初速度方向变化，使粒子运动轨迹的长短和位置均发生变化，并且弦长的变化一定对应速度偏转角的变化，同时也一定对应粒子做圆周运动轨迹对应圆心角的变化，因而当弦长为圆形磁场直径时，偏转角最大．2 ．求最小面积的问题例2 一带电质点的质量为m，电量为q，以平行于Ox 轴的速度v从y轴上的a点射人如图3 所示第一象限的区域．为了使该质点能从x轴上的b点以垂直于x轴的速度v 射出，可在适当的地方加一个垂直于xoy平面、磁感应强度为B的匀强磁场．若此磁场仅分布在一个圆形区域内，试求此圆形磁场区域的最小面积，重力忽略不计．小结：这是一个需要逆向思维的问题，而且同时考查了空间想象能力，即已知粒子运动轨迹求所加圆形磁场的位置．解决此类问题时，要抓住粒子运动的特点即该粒子只在所加磁场中做匀速圆周运动，所以粒子运动的1 / 4 圆弧必须包含在磁场区域中且圆运动起点、终点必须是磁场边界上的点，然后再考虑磁场的最小半径．上述两类“最值”问题，解题的关键是要找出带电粒子做圆周运动所对应的弦长．二、汇聚发散问题的解题关键——抓半径当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

带电粒子在磁场中的运动的最小面积问题带电粒子在磁场中的运动的最小面积问题在高三物理复习中，带电粒子在磁场中的运动的问题是重点内容。

其中有一类最小面积的问题，这类问题的规律性很强，本文作一归纳，供大家参考。

已知带电粒子的进、出磁场的方向，带电粒子在磁场中运动，轨迹圆的圆心在以进出磁场方向夹角的角分线上。

由已知条件求轨迹圆半径并在对角线上确定位置，画出运动轨迹，就可以确定磁场的最小面积。

下面我就以几道典型题验证这个思路。

例题1.一匀强磁场，磁场方向垂直于xoy平面，在xy平面上，磁场分布在以O为中心的一个圆形区域内。

一个质量为m、电荷量为q 的电带粒子，由原点O开始运动，初速度为v，方向沿x正方向。

后来，粒子经过y轴上的P点，此时速度方向与y轴的夹角为30°，P到O的距离为L，如图所示。

不计重力的影响。

求磁场的磁感应强度B的大小和xy平面上磁场区域的半径R。

解：粒子在磁场中受洛伦兹力作用，做匀速圆周运动，设其半径为r，qvB=m■①据此并由题意知，粒子在磁场中的轨迹的圆心C必在y轴上，且P点在磁场区之外。

过P沿速度方向作延长线，它与x轴相交于Q点。

作角PQO 的对角线，与y轴的交点就是C点。

这样也求得圆弧轨迹的圆心C，如图所示。

由图中几何关系得L=3r②由①、②求得B=■③图中OA的长度即圆形磁场区的半径R，由图中几何关系可得R=■L④例题2.如图所示，第四象限内有互相正交的匀强电场E与匀强磁场B ■，E的大小为0.5×10■V/m，B■大小为0.5T；第一象限的某个矩形区域内，有方向垂直纸面向里的匀强磁场B■，磁场的下边界与x 轴重合。

一质量m=1×10■kg、电荷量q=1×10■C的带正电微粒以某一速度v沿与y轴正方向60°角从M点沿直线运动，经P点即进入处于第一象限内的磁场B■区域。

一段时间后，小球经过y轴上的N点并与y轴正方向成60°角的方向飞出。

电磁场中磁聚焦和有界问题1、如图所示在xoy 坐标平面内以O ’为圆心，半径r=0.1m 的圆形区域内存在垂直纸面向外的磁感应强度B=0.1T 的匀强磁场，圆形区域的下端与x 轴相切于坐标原点O 。

现从坐标原点O 沿xoy 平面在y 轴两侧各30º角的范围内，发射速率均为v 0=1.0×106m/s 的带正电粒子，粒子在磁场中的偏转半径R 也为0.1m ，不计粒子的重力，粒子对 磁场的影响及粒子间的相互作用力，求①粒子的比荷q/m ，②沿y 轴正方向射入磁场的粒子在磁场中运动的时间。

③若在x ≥0.1m ，y>0的区域有竖直向下的匀强电场，其电场强度E=1.0×105N/C 则粒子到达x 轴的范围。

2.如图，在第二象限的圆形区域I 存在匀强磁场，区域半径为R ，磁感应强度为B ，且垂直于Oxy 平面向里;在第一象限的区域II 和区域III 内分别存在垂直Oxy 平面向外和垂直Oxy 平面向里的匀强磁场，磁场宽度相等，磁感应强度大小分别为B 和2B 。

质量为m 、带电荷量q （q ＞0）的粒子a 于某时刻从圆形区域I 最 高点Q （Q 和圆心A 连线与y 轴平行）进入区域I ，其速度v ＝qBR m。

已知a 在离开圆形区域I 后，从某点P 进入区域II 。

该粒子a 离开区域II 时，速度方向与x 轴正方向的夹角为30°；此时，另一质量和电荷量均与a 相同的粒子b 从P 点进入区域II ，其速度沿x 轴正向，大 小是粒子a 的31。

不计重力和两粒子之间的相互作用力。

求：（1）区域II 的宽度；（2）当a 离开区域III 时，a 、b 两粒子的y 坐标之差。

3、如图所示,在xoy 平面内,以O'(0,R ）为圆心、R 为半径的圆内有垂直平面向外的匀强磁场，x 轴下方有垂直平面向里的匀强磁场，两区域磁感应强度大小相等。

第四象限有一与x 轴成45°角倾斜放置的挡板PQ ，P 、Q 两点在坐标轴上,且OP 两点间的距离大于2R,在圆形磁场的左侧0<y<2R 的区间内、均匀分布着质量为m 、电荷量为＋q 的一簇带电粒子,当所有粒子均沿x 轴正向以速度v 射入圆形磁场区域时,粒子偏转后都从O 点进入x 轴下方磁场，结果有一半粒子能打在挡板上。

圆形有界磁场中“磁聚焦”的相关规律练习当圆形磁场的半径与圆轨迹半径相等时，存在两条特殊规律；规律一：带电粒子从圆形有界磁场边界上某点射入磁场，如果圆形磁场的半径与圆轨迹半径相等，则粒子的出射速度方向与圆形磁场上入射点的切线方向平行，如甲图所示。

规律二：平行射入圆形有界磁场的相同带电粒子，如果圆形磁场的半径与圆轨迹半径相等，则所有粒子都从磁场边界上的同一点射出，并且出射点的切线与入射速度方向平行，如乙图所示。

【典型题目练习】1. 如图所示，在半径为R的圆形区域内充满磁感应强度为B的匀强磁场，MN是一竖直放置的感光板.从圆形磁场最高点P垂直磁场射入大量的带正电，电荷量为q,质量为m速度为v的粒子，不考虑粒子间的相互作用力，关于这些粒子的运动以下说法正确的是( )A. 只要对着圆心入射，出射后均可垂直打在MN上B. 对着圆心入射的粒子，其出射方向的反向延长线不一定过圆心C. 对着圆心入射的粒子，速度越大在磁场中通过的弧长越长，时间也越长D. 只要速度满足v qBR，沿不同方向入射的粒子出射后均可垂直打在MN上m2. 如图所示，长方形abed的长ad=0.6m，宽ab=0.3m, O e分别是ad 、be的中点，以e为圆心eb为半径的四分之一圆弧和以O为圆心0(为半径的四分之一圆弧组成的区域内有垂直纸面向里的匀强磁场(边界上无磁场)磁感应强度B=0.25T。

一群不计重力、质量m=3< 10 -7 kg、电荷量q=+2x 10 -3C的带正电粒子以速度v=5x 102m/s沿垂直ad方向且垂直于磁场射人磁场区域，则下列判断正确的是( )A.从Oc边射入的粒子，出射点全部分布在Oa边B. 从aO边射入的粒子，出射点全部分布在ab边C. 从0c边射入的粒子，出射点分布在ab边D. 从ad边射人的粒子，出射点全部通过b点3. 如图所示，在坐标系xOy内有一半径为a的圆形区域，圆心坐标为0(a, 0),圆内分布有垂直纸面向里的匀强磁场，在直线y=a的上方和直线x=2a的左侧区域内，有一沿x轴负方向的匀强电场，场强大小为E, —质量为m电荷量为+q (q>0)的粒子以速度v从O点垂直于磁场方向射入，当入射速度方向沿x轴方向时，粒子恰好从O点正上方的A点射出磁场，不计粒子重力，求：(1)磁感应强度B的大小；(2)粒子离开第一象限时速度方向与y轴正方向的夹角；(3)若将电场方向变为沿y轴负方向，电场强度大小不变，粒子以速度v从O点垂直于磁场方向、并与x轴正方向夹角0 =300射入第一象限，求粒子从射入磁场到最终离开磁场的(2)求在A 、C 间还有哪些坐标位置的粒子通过电场后也能沿x 轴正方向运动?(3)为便于收集沿 x 轴正方向射出电场的所有粒子，若以直线x =2l o 上的某点为圆心的圆形磁场区域内，设计分布垂直于 xOy 平面向里的匀强磁场， 使得沿x 轴正方向射出电场的粒 子经磁场偏转后，都能通过x =2l 0与圆形磁场边界的一个交点。
