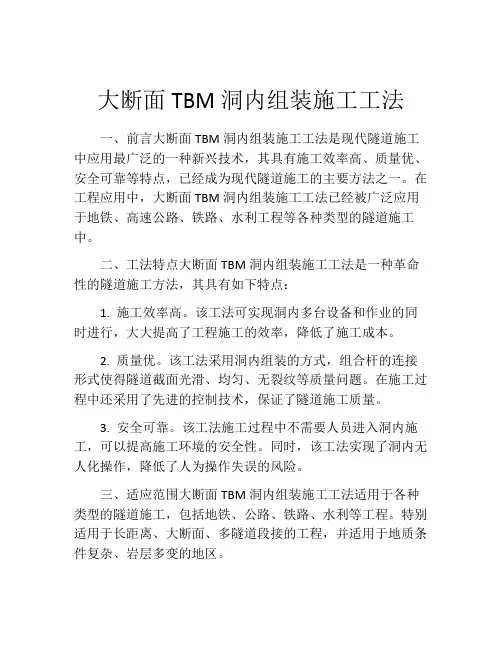

大断面TBM洞内组装施工工法一、前言大断面TBM洞内组装施工工法是现代隧道施工中应用最广泛的一种新兴技术,其具有施工效率高、质量优、安全可靠等特点,已经成为现代隧道施工的主要方法之一。
在工程应用中,大断面TBM洞内组装施工工法已经被广泛应用于地铁、高速公路、铁路、水利工程等各种类型的隧道施工中。
二、工法特点大断面TBM洞内组装施工工法是一种革命性的隧道施工方法,其具有如下特点:1. 施工效率高。
该工法可实现洞内多台设备和作业的同时进行,大大提高了工程施工的效率,降低了施工成本。
2. 质量优。
该工法采用洞内组装的方式,组合杆的连接形式使得隧道截面光滑、均匀、无裂纹等质量问题。
在施工过程中还采用了先进的控制技术,保证了隧道施工质量。
3. 安全可靠。
该工法施工过程中不需要人员进入洞内施工,可以提高施工环境的安全性。
同时,该工法实现了洞内无人化操作,降低了人为操作失误的风险。
三、适应范围大断面TBM洞内组装施工工法适用于各种类型的隧道施工,包括地铁、公路、铁路、水利等工程。
特别适用于长距离、大断面、多隧道段接的工程,并适用于地质条件复杂、岩层多变的地区。
四、工艺原理大断面TBM洞内组装施工工法的工艺原理是将TBM进行、预制隧道衬砌板进行组装和安装、旋挖钻井配合施工的一种隧道施工方式。
采用该工法施工需要进行如下技术措施:1. 预制隧道衬砌板的制作和加工。
在施工前,需要将隧道衬砌板进行制作和加工,以便后续进行组装施工。
2. TBM的洞内组装。
在施工过程中,通过将TBM进行洞内组装,可以有效减少施工现场尘土、噪音等环境污染。
在安装TBM过程中,需要进行计算机辅助设计和控制,以保证组装质量和施工进度。
3. 组合杆连接。
采用组合杆连接方式进行洞内组装,可以保证施工质量和施工效率。
需要在连接过程中加强检查和控制,以保障组合杆的连接紧密可靠。
4. 钻井配合施工。
在施工过程中,通过旋挖钻井的方式进行施工配合,使得施工过程更加高效、精准,保证了隧道施工效率。

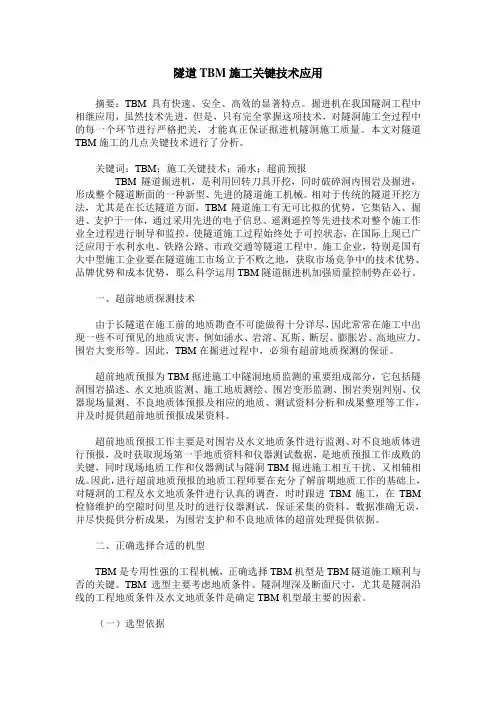

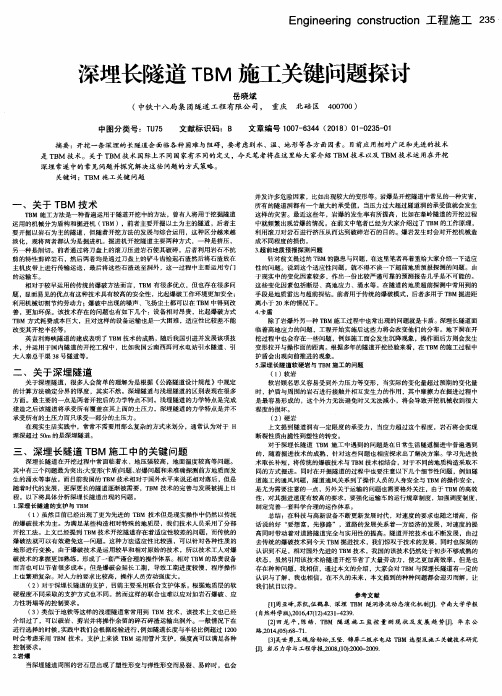

隧道TBM施工关键技术应用摘要:TBM具有快速、安全、高效的显著特点。
掘进机在我国隧洞工程中相继应用,虽然技术先进,但是,只有完全掌握这项技术,对隧洞施工全过程中的每一个环节进行严格把关,才能真正保证掘进机隧洞施工质量。
本文对隧道TBM施工的几点关键技术进行了分析。
关键词:TBM;施工关键技术;涌水;超前预报TBM隧道掘进机,是利用回转刀具开挖,同时破碎洞内围岩及掘进,形成整个隧道断面的一种新型、先进的隧道施工机械。
相对于传统的隧道开挖方法,尤其是在长达隧道方面,TBM隧道施工有无可比拟的优势,它集钻入、掘进、支护于一体,通过采用先进的电子信息、遥测遥控等先进技术对整个施工作业全过程进行制导和监控,使隧道施工过程始终处于可控状态,在国际上现已广泛应用于水利水电、铁路公路、市政交通等隧道工程中。
施工企业,特别是国有大中型施工企业要在隧道施工市场立于不败之地,获取市场竞争中的技术优势、品牌优势和成本优势,那么科学运用TBM隧道掘进机加强质量控制势在必行。
一、超前地质探测技术由于长隧道在施工前的地质勘查不可能做得十分详尽,因此常常在施工中出现一些不可预见的地质灾害,例如涌水、岩溶、瓦斯、断层、膨胀岩、高地应力、围岩大变形等。
因此,TBM在掘进过程中,必须有超前地质探测的保证。
超前地质预报为TBM掘进施工中隧洞地质监测的重要组成部分,它包括隧洞围岩描述、水文地质监测、施工地质测绘、围岩变形监测、围岩类别判别、仪器现场量测、不良地质体预报及相应的地质、测试资料分析和成果整理等工作,并及时提供超前地质预报成果资料。
超前地质预报工作主要是对围岩及水文地质条件进行监测、对不良地质体进行预报,及时获取现场第一手地质资料和仪器测试数据,是地质预报工作成败的关键,同时现场地质工作和仪器测试与隧洞TBM掘进施工相互干扰、又相辅相成。
因此,进行超前地质预报的地质工程师要在充分了解前期地质工作的基础上,对隧洞的工程及水文地质条件进行认真的调查,时时跟进TBM施工,在TBM 检修维护的空隙时间里及时的进行仪器测试,保证采集的资料、数据准确无误,并尽快提供分析成果,为围岩支护和不良地质体的超前处理提供依据。

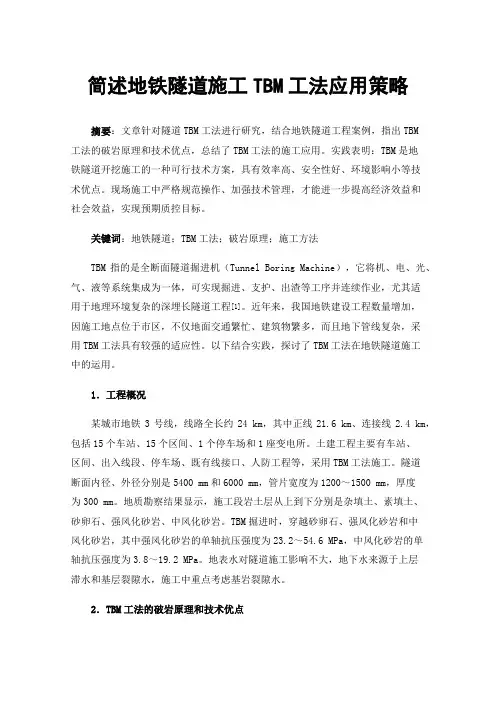

简述地铁隧道施工TBM工法应用策略摘要:文章针对隧道TBM工法进行研究,结合地铁隧道工程案例,指出TBM工法的破岩原理和技术优点,总结了TBM工法的施工应用。
实践表明:TBM是地铁隧道开挖施工的一种可行技术方案,具有效率高、安全性好、环境影响小等技术优点。
现场施工中严格规范操作、加强技术管理,才能进一步提高经济效益和社会效益,实现预期质控目标。
关键词:地铁隧道;TBM工法;破岩原理;施工方法TBM指的是全断面隧道掘进机(Tunnel Boring Machine),它将机、电、光、气、液等系统集成为一体,可实现掘进、支护、出渣等工序并连续作业,尤其适用于地理环境复杂的深埋长隧道工程[1]。
近年来,我国地铁建设工程数量增加,因施工地点位于市区,不仅地面交通繁忙、建筑物繁多,而且地下管线复杂,采用TBM工法具有较强的适应性。
以下结合实践,探讨了TBM工法在地铁隧道施工中的运用。
1.工程概况某城市地铁3号线,线路全长约24 km,其中正线21.6 km、连接线2.4 km,包括15个车站、15个区间、1个停车场和1座变电所。
土建工程主要有车站、区间、出入线段、停车场、既有线接口、人防工程等,采用TBM工法施工。
隧道断面内径、外径分别是5400 mm和6000 mm,管片宽度为1200~1500 mm,厚度为300 mm。
地质勘察结果显示,施工段岩土层从上到下分别是杂填土、素填土、砂卵石、强风化砂岩、中风化砂岩。
TBM掘进时,穿越砂卵石、强风化砂岩和中风化砂岩,其中强风化砂岩的单轴抗压强度为23.2~54.6 MPa,中风化砂岩的单轴抗压强度为3.8~19.2 MPa。
地表水对隧道施工影响不大,地下水来源于上层滞水和基层裂隙水,施工中重点考虑基岩裂隙水。
2.TBM工法的破岩原理和技术优点2.1 破岩原理刀具接触完整的岩石,在推力作用下切入岩体,岩石结合力薄弱处产生割痕裂纹;刀刃顶部的岩石产生压缩,随着刀盘回转、滚刀转动,岩石裂纹逐渐扩大;当不同部位的裂纹交汇在一起,岩石就会断裂、破碎,积聚在刀刃顶部范围内形成粉核区。
长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法一、前言长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法是一种用于隧洞开挖的高效、安全、环保的施工方法。
随着城市地铁、道路交通等基础设施的快速发展,对于高质量和高速度的隧道开挖需求也越来越大。
该工法旨在满足这一需求,并在实际工程中得到了广泛应用与验证。
二、工法特点1. 高效快速:该工法采用机械化施工,能够保证高速度的开挖和进度的快速推进,大大缩短了施工周期。
2. 施工质量高:TBM开挖过程可以减少地下水位的变化,能够保证隧洞面的平整度和垂直度,降低地层变形和稳定隧洞结构。
3. 安全环保:TBM开挖过程中,不会产生过多的噪音和颗粒物,可以有效减少对周边环境的影响,并保障人员的安全。
三、适应范围该工法适用于长距离大坡度隧洞的开挖,如地铁隧道、高速公路隧道等。
尤其适用于地质条件较好,岩石坚硬的地区。
四、工艺原理该工法依靠TBM设备进行施工,机身长度可根据实际需要进行选择。
在施工过程中,TBM以连续的方式进行掘进,通过钢拱架来支撑已开挖的地层,并采用钻爆法将岩石破碎。
采用全断面开挖方式可以保持隧道的整体稳定,降低地下水位的变化。
五、施工工艺1. 施工前准备:包括场地平整、道路清理和设备调试等。
2. 施工洞口控制:通过设置合理的洞口尺寸和控制洞口进水来保证施工的顺利进行。
3. TBM设备配置:根据隧洞的实际情况,选择合适的TBM设备,并对设备进行调试和检测。
4. 施工开挖:TBM进行连续开挖,同时进行岩石破碎和排土,通过传输带将土方运出隧道。
5. 支护加固:在TBM掘进的同时,设置临时支护结构来保证隧洞的稳定性和安全性。
6. 排水处理:根据地下水位情况,采取合适的排水措施来保证隧道的干燥。
7. 清洁维护:定期对TBM设备进行清洁和维护保养,确保设备正常运行。
六、劳动组织在施工中需要建立合理的劳动组织,包括工地管理、人员调配和队伍培训等。
长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法一、前言隧洞工程在现代交通、水利、能源等基础设施建设中占据重要地位。
长距离大坡度隧洞的施工面临着诸多挑战,如地质复杂、工期紧张等。
为了满足这些挑战,长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析。
二、工法特点长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法具有以下特点:1、高效快速:TBM采用现代化设备和自动化技术,能够实现连续掘进、支护和后续施工工序,施工效率高,工期可缩短。
2、安全可靠:TBM作业面封闭,能够有效控制尘埃、噪音和恶劣环境对施工人员的影响,提供安全保障。
3、质量可控:TBM采用先进的定位和导向系统,能够准确控制隧道的偏差和纵横断面的尺寸,保证施工质量。
4、环保节能:TBM施工过程中产生的废弃物、尘埃等污染物能够得到有效管理,节约能源。
5、适应性强:TBM可以适应各种地质条件和施工要求,可用于挖掘各种断面形状的长距离大坡度隧洞。
三、适应范围长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法适用于以下场景:1、交通隧道:如公路、铁路、地铁等。
2、水利隧洞:如水库溢洪道、输水隧洞等。
3、电力隧道:如输电隧道、升压站隧洞等。
4、资源开发隧道:如矿山开采、石油、天然气等。
5、城市地下综合管廊。
四、工艺原理长距离大坡度隧洞开敞式掘进机(TBM)全断面施工工法的工艺原理主要包括施工工法与实际工程之间的联系和采取的技术措施:1、地质调查和分析:通过地质调查了解隧洞工程的地质条件,包括地层分布、岩石性质、巷道构造等,为施工工艺的确定提供基础。
2、设备选型:根据隧洞工程的长度、倾角、断面形状等特点,选择合适的TBM型号和配套设备。
3、开始施工:首先进行掘进端的开挖和初期支护,然后启动TBM掘进,控制进尺和隧道纵横断面的尺寸。

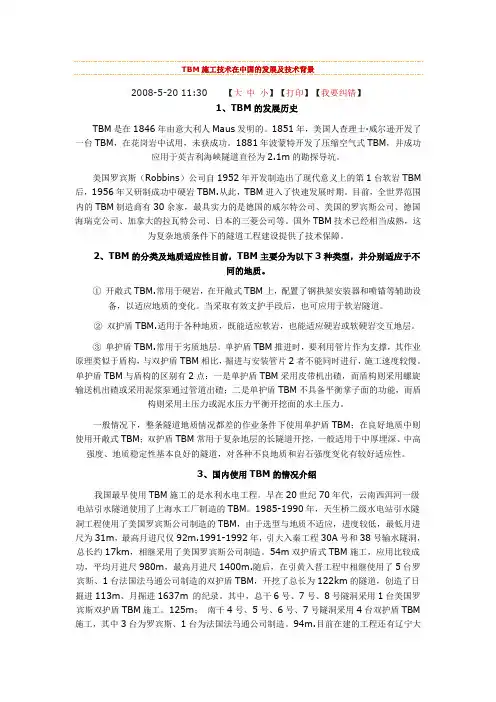

TBM施工技术在中国的发展及技术背景2008-5-20 11:30【大中小】【打印】【我要纠错】1、TBM的发展历史TBM是在1846年由意大利人Maus发明的。
1851年,美国人查理士·威尔逊开发了一台TBM,在花岗岩中试用,未获成功。
1881年波蒙特开发了压缩空气式TBM,并成功应用于英吉利海峡隧道直径为2.1m的勘探导坑。
美国罗宾斯(Robbins)公司自1952年开发制造出了现代意义上的第1台软岩TBM 后,1956年又研制成功中硬岩TBM.从此,TBM进入了快速发展时期。
目前,全世界范围内的TBM制造商有30余家,最具实力的是德国的威尔特公司、美国的罗宾斯公司、德国海瑞克公司、加拿大的拉瓦特公司、日本的三菱公司等。
国外TBM技术已经相当成熟,这为复杂地质条件下的隧道工程建设提供了技术保障。
2、TBM的分类及地质适应性目前,TBM主要分为以下3种类型,并分别适应于不同的地质。
①开敞式TBM.常用于硬岩,在开敞式TBM上,配置了钢拱架安装器和喷锚等辅助设备,以适应地质的变化。
当采取有效支护手段后,也可应用于软岩隧道。
②双护盾TBM.适用于各种地质,既能适应软岩,也能适应硬岩或软硬岩交互地层。
③单护盾TBM.常用于劣质地层。
单护盾TBM推进时,要利用管片作为支撑,其作业原理类似于盾构,与双护盾TBM相比,掘进与安装管片2者不能同时进行,施工速度较慢。
单护盾TBM与盾构的区别有2点:一是单护盾TBM采用皮带机出碴,而盾构则采用螺旋输送机出碴或采用泥浆泵通过管道出碴;二是单护盾TBM不具备平衡掌子面的功能,而盾构则采用土压力或泥水压力平衡开挖面的水土压力。
一般情况下,整条隧道地质情况都差的作业条件下使用单护盾TBM;在良好地质中则使用开敞式TBM;双护盾TBM常用于复杂地层的长隧道开挖,一般适用于中厚埋深、中高强度、地质稳定性基本良好的隧道,对各种不良地质和岩石强度变化有较好适应性。
3、国内使用TBM的情况介绍我国最早使用TBM施工的是水利水电工程。
TBM法掘进机拆卸、运输及存放工艺4.10.1工艺概述TBM 完成区间隧道施工,到达拆卸洞或步进至敞开段进行拆除。
4.10.2作业内容作业内容:TBM 拆卸、TBM 运输及存放4.10.3工序步骤及质量控制说明一、TBM 拆卸工作准备TBM 的拆卸是一项系统的工作。
实施前各项准备工作充分与否,不仅关系到拆卸是否顺利进行的问题,而且更关系到 TBM 重复使用的状态与寿命等问题,影响 TBM 的使用效能。
编制详细的 TBM 拆卸施组,从劳动、物资、机具上做好准备,先对各分项设备技术鉴定加上- 422 -工标识牌,主机洞内拆卸,拖车运至洞外拆卸。
1.洞内拆卸工艺(1)TBM 拆机工作分三个主要阶段,准备工作阶段、拆机作业阶段、拆毕整理阶段。
图4.10.3-1 拆机的几个主要阶段(2)TBM 拆机的主要流程分为三个步骤,主要为连续皮带机、后配套、主机。
(3)TBM 拆机人员主要分为三个小组,分别为运输、连续皮带机的拆卸、TBM 的拆卸。
2.硬件配套工程准备该准备工作包括风水电及土建工程完成情况,以及拆机设备、工具和材料准备落实情况等。
(1)洞内拆卸的配套工程这是一项庞大的工程。
既有拆卸洞室的庞大土建工作,同时也包括预装起重吊点的布置分布情况,及另行配置的风水电等。
各种预埋、预埋制作件、设备、工具及非标加工件等。
(2)拆卸洞室根据 TBM 规格尺寸确定拆卸洞室尺寸。
以大伙房输水工程为例,TBM 直径为 8m,洞内的拆卸洞室的围岩为四类,岩性为混合岩,拆卸洞断面设计为蘑菇形,此作业面主要是拆卸主机以及设备桥,刀盘处设计洞室平面:L×W=5×10m,剩下拆机洞室平面为:L×W=31×9m,净空高度:H=11m。
设计洞室的总长为 36m,拆卸洞内的拖车轨面施工成嵌入轨。
(3)吊机的安装①拆卸洞安装一台双梁 10T 电动葫芦。
②后配套 15#拖车尾部安装两台单臂梁 10T 电动葫芦。
tbm洞内拆机工作总结
TBM洞内拆机工作总结。
随着城市地下交通建设的不断推进,TBM(隧道掘进机)洞内拆机工作成为了一个重要的环节。
TBM洞内拆机工作的质量和效率直接影响着隧道工程的进度和
质量。
在过去的一段时间里,我们团队在TBM洞内拆机工作中积累了丰富的经验,现在我将对这些经验进行总结,以期为今后的工作提供参考。
首先,TBM洞内拆机工作需要严格遵守相关的安全规定。
在进行拆机工作之前,必须对洞内环境进行全面的检查,确保没有危险因素存在。
同时,操作人员必须穿戴好相应的安全装备,并严格按照操作规程进行操作,以确保工作的安全进行。
其次,TBM洞内拆机工作需要充分考虑到洞内环境的特殊性。
由于洞内空间
狭小,通风条件差,操作空间受限等因素,需要选择合适的拆机设备和工具,并且要进行合理的布局和安排,以确保能够高效地进行拆机工作。
另外,TBM洞内拆机工作需要充分的沟通和协作。
在洞内拆机工作中,需要
多个工种的人员共同参与,需要各个岗位之间进行有效的沟通和协作,以确保工作的顺利进行。
同时,还需要与监理单位和其他相关单位进行有效的沟通和协调,以确保工作的整体进度和质量。
最后,TBM洞内拆机工作需要进行及时的记录和总结。
在进行拆机工作的过
程中,需要对工作的各个环节进行及时的记录和总结,以便在今后的工作中能够及时发现问题并进行改进。
总的来说,TBM洞内拆机工作是一个复杂而重要的工作环节,需要全体工作
人员的共同努力和精心的安排。
我们将继续总结和完善我们的工作经验,以期在今后的工作中能够更好地完成TBM洞内拆机工作。

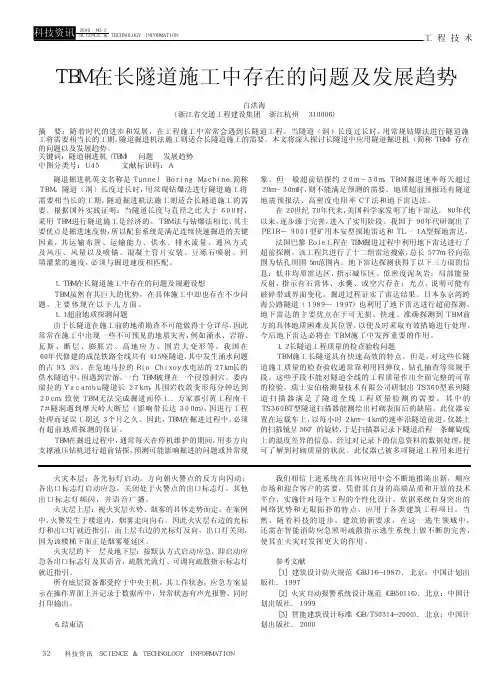

隧道掘进机(TBM)在工程施工中的应用研究摘要:隧道掘进机是一种专门用于开挖地下通道工程的大型高科技施工装备,它具有开挖快、优质、安全、经济、有利于环境保护和降低劳动强度的优点。
掘进机技术体现了计算机、新材料、自动化、信息化、系统科学、管理科学等高新技术的综合和密集,反映了一个国家的综合国力和科技水平。
本文主要探讨隧道掘进机在工程施工中的应用。
关键词:隧道掘进机工程施工应用一、隧道掘进机(TBM)在工程施工中的应用(一)隧道掘进机在国外的应用情况隧道掘进机在3km以上的长洞中应用较多。
具有代表性的是连接英法两国的英吉利海峡隧道,3条洞总长87KM(单洞长50.5km),采用11台掘进机施工,只用了三年半就全部贯通(全部工程完工只用了8年,1986-1993年),月平均进度从340m增加到840m,最高月进尺,在法国则为1232m,英国则高达1716m,无一人因掘进事故而死亡。
而日本青函隧道,全长53.85km,使用钻爆法施工,花12年才贯通(全部完工用了24年,1964-1988年),伤亡100多人。
(二)隧道掘进机在国内的应用情况我国水利、电力、铁路、煤炭、矿山、交通及城市地下等工程的建设中,长隧洞已开始采用TBM施工,并取得了良好的效果。
如甘肃省引大入秦引水工程30A隧洞,全长11.649KM,采用TBM施工,1990年月12月开工,1992年元月贯通建成,平均月成洞进尺860m,最高月成洞进尺1300m;38#隧洞洞长4947.6m,仅用4.5个月就完工,平均月成洞进尺1100m,最高月成洞进尺1400m,创造了当时我国的最高记录和达到了世界先进水平。
山西省隧道掘进机(TBM)的施工,始于引黄入晋工程的建设。
引进美国ROBBINS制造的1811-256型双护盾硬岩掘进机,首次用于山西引黄工程总干6#/7#/8#隧洞施工,平均月进尺610m-680m。
之后,引黄南干线隧洞工程也采用TBM施工,平均月进尺660-1100m。
浅谈长大隧道TBM拆卸洞施工技术
摘要:某长大隧道TBM拆卸洞设在Ⅱ级围岩地段,对拆卸洞分三部四区段开挖完成。
鉴于该隧道特点,本文对的特大断面II类围岩对TBM拆卸洞室施工进行探讨,总结出该工程所采用的成功经验,为今后类似工程提供借鉴及管理成功的实例。
关键词:隧道施工拆卸洞TBM施工隧洞开挖
1 工程概况
某隧道TBM拆卸洞设在Ⅱ级围岩地段,拆卸洞全长60 m,边墙为直墙,拱部为曲墙,下部开挖宽度为13.1 m,上部最大开挖宽度为16.12 m,开挖总高度为18.81 m。
托梁及下部直墙衬砌采用C30钢筋砼,拱部段衬砌均采用C30素砼。
2 拆卸洞开挖施工技术
拆卸洞分三部四区段开挖完成,第一步:到达拆卸洞前15 m施作预留平台,利用现有开挖台架在分界断面处开始向上挑挖,向上挑挖15 m后到达TBM拆卸洞顶部(见图1),之后分三台阶开挖上部Ⅰ、Ⅱ区、Ⅲ区,台阶长度3~5 m,每循环进尺为2.5 m,拱部Ⅰ区采用搭设临时活动支架进行作业,开挖一段支护一段。
水平向前直至挖出上部断面。
第二步:当至TBM端上部Ⅰ、Ⅱ区、Ⅲ区段开挖完成后反向施工钻爆端的上部断面,直至所有上部断面全部开挖成型,上部反向开挖时
在台架上可加设临时平台确保台架的高度满足开挖要求。
第三步:最后开挖底部Ⅳ区段。
后段拱部初支:上挑洞顶须进行临时支护措施,根据围岩情况在拱部局部可设φ22砂浆锚杆,锚杆长2.0 m,喷射C25砼,厚度3~5 cm。
拆卸洞初支:托梁上2米范围、以下3 m 范围内边墙锚杆间距0.5×0.5 m,L=4 m,梅花型布置;其余部位锚杆间距1.0×1.0 m,L=3.5 m,梅花型布置,锚杆均采用R32N自进式锚杆并径向注浆,浆液采用水泥浆。
边墙及拱部用C25喷射砼,砼喷射厚度为13~15 cm(见图2)。
TBM拆卸洞出碴采用ZL50C装载机及CAT330挖掘机装碴,斯太尔自卸汽车运输。
3 拆卸洞砼衬砌
本工程砼衬砌施工作业顺序采取如下:铺底→下部边墙→托梁→上部直墙段→拱墙段砼。
3.1 铺底施工技术
拆卸洞铺底砼标号为C20砼,铺设厚度30 cm。
砼采用分段全幅施工一次浇注长度30 m,分两次完成。
无轨灌车运输,泵送砼入模。
3.2 直边墙段施工技术
直边墙段施工施工序:安装脚手架→铺设土工布及防水板→安装
边墙钢筋→立模板→浇筑砼。
直边墙段采用脚手架作为施工平台,脚手架作业面平台上设木板作为行走过道。
脚手架沿边墙搭设三排至墙顶,砼浇注后脚手架纵横每隔3~4 m与边墙预埋筋进行连接加固。
直墙段从TBM端向钻爆端施工。
防水板施工时,本工程防水板采用自爬动焊机焊接,搭接宽度不小于15 cm,接头距砼施工缝距离不小于1 m。
一次铺设高度6 m,长度12 m。
边墙钢筋为φ16筋,内外共设两层,钢筋现场绑扎。
直边墙模板采用定制钢模板,面板采用5 mm钢板,高1.5 m×宽1.0 m,加工40块。
一次安装长度为10 m,模板分成两组,边墙左右两侧同时施工。
模板的定位通过螺旋钢顶撑、调节拉杆、预埋筋及葫芦实现。
预埋筋每浇注层设5根,水平间距2 m,预埋筋设置有两种方法,方法1:采用φ14螺纹钢外套φ30PVC管定位于模板上口适当位置,拆模后转动钢筋通过调节拉杆与脚手架紧固;方法2:采用φ18螺纹钢,端头车φ16的丝杆,在模板适当位置钻φ30孔,丝杆穿过模板定位于模板上口适当位置,拆模后预埋筋通过调节拉杆与脚手架拉紧,模板就位后模板的下口用螺旋钢顶撑顶紧加固,上口亦用螺旋钢顶撑顶紧加固。
每层浇注完成后,模板通过手动葫芦实现拆、装。
浇筑混凝土时,对于托梁以下直边墙砼浇注总高度为12.36 m,共分9次完成,每层浇注高度从第一层自下往上依次分别为1.5 m、1.45 m、1.45 m、1.45 m、1.45 m、1.45 m、1.45 m、1.45 m、0.71 m。
砼采用无轨灌车运输,泵送砼入模,砼强度达到8 Mpa 后开始拆模。
3.3 托梁施工技术
本工程托梁设钢筋,钢筋在现场绑扎;托梁顶部预埋43号钢轨,钢轨用钢筋焊接固定牢固,与另侧轨距精确控制在12.8 m,标高控制在±10 mm;经检查合格后方可关模。
3.4 拱部施工技术
拱部砼采用移动台车作为施工平台,移动台车由专业厂家设计制作,现场拼装。
台车采用液压或螺旋设计,竖向升降行程在20 cm,通过轨道用手动葫芦实现前后移动。
防水板采用自爬动焊机焊接,搭接宽度不小于15 cm,接头距砼施工缝距离不小于1 m。
当直边墙施工15 m 后,开始安装移动台车骨架,安装台车时脚手架作业平台计划一次搭设8 m长,台车骨架安装完成后先作为防水板作业平台,一次性将60 m防水板全部铺设完成,之后拼装台车面板。
本工程一次砼浇注长度6 m,砼方量55 m3,砼采用无轨灌车运输,泵送砼入模,砼强度达到24 Mpa 后开始拆模。
4 开挖施工技术措施
(1)控制超欠挖措施。
控制好超欠挖可以保证开挖成型、保证初期支护质量、有利于提高围岩本身的承载力、利于砼的喷射以及利于防水板的铺设等诸多优点,因此,采取以下措施严格控制超欠挖:①正
确标示开挖轮廓线。
在爆破前画开挖轮廓线时考虑施工误差,并考虑预留围岩变形和画线误差等因素,采用全站仪极坐标放样法准确的放出开挖轮廓线。
②保证钻孔质量。
炮孔间距符合钻爆设计。
周边眼间距的误差不大于5 cm,辅助眼间距的误差不大于10 cm,严格控制周边眼的外插角。
除掏槽眼、周边眼、底板眼外的其它眼孔方向与隧道方向平行,要求孔底在同一平面上。
钻孔结束后要清孔,炮眼用炮泥堵塞,确保单孔装药质量。
定人定位,明确分工,明确责任,不得混岗乱位。
③光爆。
首先合理选定钻爆参数,不断优化爆破设计。
实现光面爆破的最佳效果,使开挖轮廓圆顺,线性超挖及炮眼痕迹保存率合乎光爆技术要求。
④优化爆破设计。
根据隧道地质情况采用不同参数的光面控制爆破技术。
正确选用周边眼装药结构。
为保证爆破质量,周边眼采用小药卷炸药,间隔装药,并加强炮泥的堵塞质量。
非电毫秒雷管起爆。
按设计装药,并顺序起爆。
不断总结、修正爆破参数以达到最佳效果。
⑤采用先进的仪器进行开挖断面检查。
采用TC402全站仪进行爆破质量检查,及时提供超欠挖实测图。
根据提供的实测断面图,进行分析,及时处理,认真分析超欠挖的原因,以便采取对策。
⑥建立严格的激励、约束机制。
实行超欠挖奖罚制度,将奖罚数量与炮眼残留痕迹、超欠挖范围、超欠挖数量、炸药用量等直接挂钩,形成一套强有力的超欠挖管理办法。
(2)喷锚、量测。
及时支护,及时量测,及时反馈,及时修正。
同时在开挖后及时初喷,出碴后及时安装锚杆、复喷砼。
当围岩等级与设计不符时,特别是围岩变软弱时及时提出设计变更,加强支护,以确保围
岩的稳定。
5 结语
文章通过结合某隧道施工实例,针对该隧洞Ⅱ级围岩地段采取TBM拆卸洞,拆卸洞全长60 m,详细地总结出该施工技术,从拆卸洞开挖以及混凝土衬砌等施工环节来进一步探讨,同时针对长大隧道拆卸洞施工的安全性,结合实践经验,总结出开挖施工时的控制技术措施,有效地保证了拆卸洞施工过程的质量以及安全性,为今后进一步推广该技术提供借鉴。
参考文献
[1]范以田,章跃林,王彦峡.特大断面Ⅳ类围岩TBM拆卸洞室设计与施工技术研究[C]//和谐地球上的水工岩石力学——第三届全国水工岩石力学学术会议论文集.2009(25):30-31.
[2]梁文灏,刘赪.铁路特长隧道设计中的几点体会[J].铁道建筑,2006(21):28-34.
[3]李德武.秦岭隧道TBM拆卸洞室的稳定性分析[J].铁道建筑,2005(2):115-117.。
