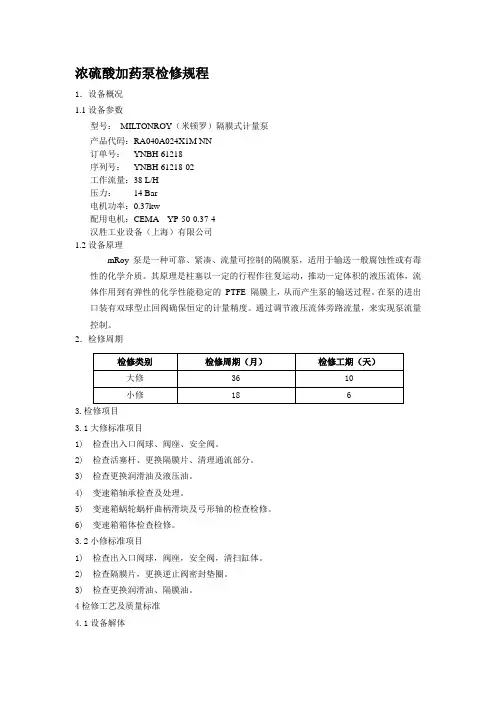

浓硫酸加药泵检修规程1．设备概况1.1设备参数型号：MILTONROY（米顿罗）隔膜式计量泵产品代码：RA040A024X1M NN订单号：YNBH 61218序列号：YNBH 61218-02工作流量：38 L/H压力：14 Bar电机功率：0.37kw配用电机：CEMA YP-50-0.37-4汉胜工业设备（上海）有限公司1.2设备原理mRoy 泵是一种可靠、紧凑、流量可控制的隔膜泵，适用于输送一般腐蚀性或有毒性的化学介质。

其原理是柱塞以一定的行程作往复运动，推动一定体积的液压流体，流体作用到有弹性的化学性能稳定的PTFE 隔膜上，从而产生泵的输送过程。

在泵的进出口装有双球型止回阀确保恒定的计量精度。

通过调节液压流体旁路流量，来实现泵流量控制。

2．检修周期3.检修项目3.1大修标准项目1)检查出入口阀球、阀座、安全阀。

2)检查活塞杆、更换隔膜片、清理通流部分。

3)检查更换润滑油及液压油。

4)变速箱轴承检查及处理。

5)变速箱蜗轮蜗杆曲柄滑块及弓形轴的检查检修。

6)变速箱箱体检查检修。

3.2小修标准项目1)检查出入口阀球，阀座，安全阀，清扫缸体。

2)检查隔膜片，更换逆止阀密封垫圈。

3)检查更换润滑油、隔膜油。

4检修工艺及质量标准4.1设备解体1)将泵的行程调至50％，拆开出入口法兰或连接锁母。

2)拧下入口阀本体，取出入口阀球。

3)拧下出口阀本体，取出出口阀球。

4)松开液压缸螺栓，拆下液压缸缸头，取下隔膜片。

5)清洗并检查液压缸及出入口阀本体及栽丝螺孔螺纹状况，检测阀球阀座的配合严密性。

6)检查隔膜片的磨损情况。

然后把行程调至零位。

7)拆下电机，拆下侧盖。

8)拆下蜗轮轴。

9)松开刻度盘及调节环的压紧螺母，取下刻度盘及调节环，抽出半圆键。

10)松开刻度盘侧端盖螺丝，用顶丝顶下端盖，并检查端盖上油封磨损及老化情况。

11)由偏心轴上抽下调节套筒由滑块上取下滑块销。

12)由端盖上取下轴承及油封。

13)松开刻度盘对侧端盖螺丝用顶丝顶起端盖。

（E-P0126）mRoyB型隔阂计量泵维护检修规程2023年5月1.总则本规程合用于Milroyal B 型计量泵的维护、检修。

1.1工作原理概述驱动装置带动泵柱塞, 通过柱塞的往返行程, 将液体吸入和排出。

在吸入行程, 柱塞在泵头腔中产生负压, 将液体经入口止回阀吸入泵头腔；在排出行程, 柱塞前移, 在液体上加压, 经出口止回阀排出。

1.2设备结构简介1MilroyalB 型计量泵为往复型容积控制泵计量泵由下列部件组成:2电动机3机械传动部分（驱动端）4液力端部件（液力端）1.3设备技术性能结构特性及技术性能见表2.设备完好标准2.1零部件。

2.1.1机组零部件齐全, 质量符合规定。

2.1.2电器、仪表、计量齐全, 灵敏准确。

2.1.3泵的连接、过流部件蜗杆、蜗轮、连杆、十字头、隔阂等装配质量符合技术规定。

2.1.4泵壳体、泵体无明显擦伤及冲刷、腐蚀。

2.1.5油位指示清楚、润滑、冷却、介质管路畅通, 阀门灵活好用。

2.1.6轴承装配符合技术规定。

2.2设备性能。

2.2.1运营平稳、无振动、摩擦和异常响声。

2.2.2压力、流量稳定、设备生产能力达成铭牌规定。

2.2.3隔阂无异常破损或严重泄漏。

2.2.4润滑系统畅通, 油质符合规定。

2.2.5泵座、地脚螺栓无松动现象。

2.3技术资料。

2.3.1设备档案齐全、准确。

档案涉及:（1）目录。

（2）安装使用说明书, 设备制造合格证, 设备调试记录等。

（3）设备履历卡片。

（4）设备结构及易损件图样。

（5）设备运营累计时间记录。

（6）历年设备缺陷及事故情况记录。

（7）设备检修, 实验与技术签定记录。

（8）设备评级记录。

（9）设备润滑记录。

2.3.2操作规程, 检修规程齐全。

2.4设备及环境。

2.4.1设备、管道静密封点无泄漏, 动密封达成《化学工业设备动力管理规定》标准。

2.4.2基础完整、泵座内无杂物。

2.4.3设备整洁干净, 管线标记分明。

2.4.4泵体周边干净无积水、油迹及其它杂物。

计量泵的工作原理、结构特点及常见故障处理方法一、计量泵的定义计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）一种特殊容积泵。

计量泵也称定量泵或比例泵。

计量泵属于往复式容积泵，用于精确计量的，通常要求计量泵的稳定性精度不超过±1%。

随着现代化工业朝着自动化操作、远距离自动控制这一形势的不断发展，计量泵的配套性强、适应介质（液体）广泛的优势尤为显得特出。

计量泵是流体输送机械的一种,其突出特点是可以保持与排出压力无关的恒定流量。

使用计量泵可以同时完成输送、计量和调节的功能,从而简化生产工艺流程。

使用多台计量泵,可以将几种介质按准确比例输入工艺流程中进行混合。

由于其自身的突出,计量泵如今已被广泛地应用于石油化工、制药、食品等各工业领域中。

二、计量泵的分类⒈根据过流部分⑴柱塞、活塞式⑵机械隔膜式⑶液压隔膜式⒉根据驱动方式⑴电机驱动⑵电磁驱动⒊根据工作方式⑴往复式⑵回转式⑶齿轮式4. 根据泵特点⑴特大机座⑵大机座⑶中机座⑷小机座⑸微机座其他的分类方式：电控型，气控型，保温型，加热型，高黏度型等5.计量泵的结构该泵的由电机、传动箱、缸体等三部份组成。

传动箱部件是由涡轮蜗杆机构、行程调节机构和曲柄连杆机构组成；通过旋转调节手轮来实行高调节行程，从而改变移动轴的偏心距来达到改变柱塞（活塞）行程的目的。

缸体部件是由泵头、吸入阀组、排出阀组、柱塞和填料密封件组成。

6.计量泵的工作原理电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。

当柱塞向后死点移时，泵腔内逐渐形成真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。

在泵的往复顺还工作形成连续有压力、定量的排放液体。

7. 流量调节泵的流量调节是靠旋转调节手轮，带动调节螺杆转动，从而改变弓型连杆间的间距，改变柱塞（活塞）在泵腔内移动行程来决定流量的大小。

米顿罗计量泵使用及技术说明米顿罗计量泵可以对许多液体进行输送，尤其是具有腐蚀性的液体，作为一种特殊的容积泵，其在现代工业与技术的不断发展中而不断的进步，不断的满足着生产工作的需求，对于泵这种机械产品来说，对冲程的调节是非常重要的，米顿罗计量泵也是一样，那么，在输送过程中，米顿罗计量泵是如何对冲程进行调节的，其调节冲程的方式都有哪些?接下来就让我们一起来看看吧。

米顿罗计量泵在输送过程中，冲程的调节方式有很多种，而比较常用的应该就是以下这三种了。

第一种方法是在输出管路系统设置旁通回路，然后对旁通阀进行调节，并控制回冲程这样就达到了对系统的输出冲程进行调节的目的，但是，通过这种方法来对冲程进行调节，会加大能量的损耗，这也是这种冲程调节方式的一大缺点。

第二种方法是通过对泵转速的改变来对冲程进行调节，这种方法需要在泵的平均冲程与转速成正比的情况下进行，而往复泵正好有这个特性，所以，可以通过这种方式来看对冲程进行调节;此外，通过改变转速调节冲程的方法还需要对装置或电动机进行调速，但是，在小冲程的时候，冲程数太小而导致排液时间过长，这对于某些化学反应是不允许的，所以还需要多多的注意。

第三种方法是一种比较常用的方法了，其是通过对泵活塞(柱塞)的行程长度的调节来对冲程进行调节，这种方法的一大优点是计量精度高，而且即使是在小冲程的情况下，仍然可以满足线性要求，可以说是比较有效的一种方法。

米顿罗计量泵调节冲程的方法还有很多，需要操作人员根据实际的运作情况来对方法进行选择，从而选择到合适的冲程调节方法来促进泵的正常、顺利的运作。

米顿罗计量泵设备说明与使用特点性能隔膜泵头使用米顿罗公司的专利MARS技术(自动机械补油系统)，综合了各种传统泵头的优点。

高性能隔膜泵头取消了传统液压隔膜泵头所需的物料端的圆盘隔膜护盘，从而使泵头既具有管式隔膜的“直接通过性”和柱塞泵的低NPSH(净正吸入压头)要求等性能，又能有效的保护隔膜，延长隔膜寿命，且避免了传统计量泵头精度可能随使用时间变化的弱点。

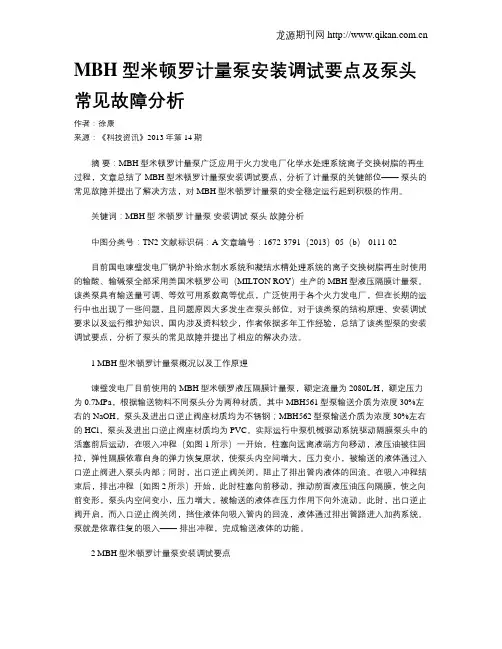

MBH型米顿罗计量泵安装调试要点及泵头常见故障分析作者：徐康来源：《科技资讯》2013年第14期摘要：MBH型米顿罗计量泵广泛应用于火力发电厂化学水处理系统离子交换树脂的再生过程，文章总结了MBH型米顿罗计量泵安装调试要点，分析了计量泵的关键部位——泵头的常见故障并提出了解决方法，对MBH型米顿罗计量泵的安全稳定运行起到积极的作用。

关键词：MBH型米顿罗计量泵安装调试泵头故障分析中图分类号：TN2 文献标识码：A 文章编号：1672-3791（2013）05（b）-0111-02目前国电谏壁发电厂锅炉补给水制水系统和凝结水精处理系统的离子交换树脂再生时使用的输酸、输碱泵全部采用美国米顿罗公司（MILTON ROY）生产的MBH型液压隔膜计量泵。

该类泵具有输送量可调、等效可用系数高等优点，广泛使用于各个火力发电厂，但在长期的运行中也出现了一些问题，且问题原因大多发生在泵头部位。

对于该类泵的结构原理、安装调试要求以及运行维护知识，国内涉及资料较少，作者依据多年工作经验，总结了该类型泵的安装调试要点，分析了泵头的常见故障并提出了相应的解决办法。

1 MBH型米顿罗计量泵概况以及工作原理谏壁发电厂目前使用的MBH型米顿罗液压隔膜计量泵，额定流量为2080L/H，额定压力为0.7MPa，根据输送物料不同泵头分为两种材质。

其中MBH561型泵输送介质为浓度30%左右的NaOH，泵头及进出口逆止阀座材质均为不锈钢；MBH562型泵输送介质为浓度30%左右的HCl，泵头及进出口逆止阀座材质均为PVC。

实际运行中泵机械驱动系统驱动隔膜泵头中的活塞前后运动，在吸入冲程（如图1所示）一开始，柱塞向远离液端方向移动，液压油被往回拉，弹性隔膜依靠自身的弹力恢复原状，使泵头内空间增大，压力变小，被输送的液体通过入口逆止阀进入泵头内部；同时，出口逆止阀关闭，阻止了排出管内液体的回流。

在吸入冲程结束后，排出冲程（如图2所示）开始，此时柱塞向前移动，推动前面液压油压向隔膜，使之向前变形，泵头内空间变小，压力增大，被输送的液体在压力作用下向外流动。

米顿罗计量泵检修1 设备技术参数2 型号含义GM 0005 P R 1 M N N无其他选项（标配）手动调节冲程长度（标配）可选底座不同规格电机进出口连接方式（插管接口）泵头材料（PVC液力端）最大流量（5L/H）GM、GB两大系列（GM系列）3 设备说明综述GM系列机械隔膜计量泵是往复式化合物投加泵，输送流量达500L/h，压力达12Bar。

这种泵的特点是机械驱动隔膜，取消了物料侧的隔膜护盘。

冲程调节机构基于可变偏心机构的工作原理，替代了传统的有效冲程调节的设计形式。

这种设计显著地减小了压力和流量的脉冲程度。

在10%--100%的流量范围内，稳定精度为额度流量的±2%。

GM泵及泵部件如下图：包括电机、机械驱动机构、泵头。

泵头与机械驱动机构之间的油封保证齿轮润滑油无泄漏。

冲程调节手柄可以手动调节流量。

1电机2机械驱动机构3泵头4冲程调节手柄5中间段6进口单向阀组件7出口单向阀组件8冲程锁紧螺钉工作原理冲程调节原1蜗杆5隔膜2蜗轮6冲程长度=二倍偏心距3偏心机构7冲程最靠后位置4连杆8冲程最靠前位置GM泵由两大部分组成，驱动端和泵头。

输出流量取决于驱动端的冲程速度，泵头尺寸和冲程长度。

无论泵在运行或停止状态，均可通过调节冲程调节手柄改变冲程长度，驱动端根据可变偏心机构原理工作。

电机通过蜗杆（1）、蜗轮（2）减速，驱动偏心机构，偏心机构将蜗轮的旋转运动转换成连杆（4）的直线往复运动。

当冲程为0%时，连杆轴（B）与蜗杆轴（A）对齐，所以连杆没有直线往复运动。

当冲程为100%时，连杆轴（B）与蜗杆轴（A）之间会产生偏心距，导致连杆产生直线运动。

隔膜组件与连杆采用机械方式连接，与连杆同时进行直线往复运动。

在吸入冲程时，隔膜开始向后运动，泵头内的压力降低，当泵头内压低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。

当吸入冲程结束，隔膜运动瞬间停止，泵头内的压力与进口管路中的压力相同，吸入口单向阀复位。

动力与电气工程的关键部位,计量泵出力不足往往都是由泵头故障引起的,经过我近几年的研究分析,总结了以下几种常见泵头故障并制定了处理措施。

3.1进、出口逆止阀密封不严计量泵进、出口逆止阀是依靠阀球与阀座之间的密切配合来实现开启和关闭,从而达到逆止作用。

逆止阀每开启和关闭1次,阀球和阀座之间产生1次撞击,在长期的撞击过程中,阀球和阀座会出现疲劳极限而产生变形,或者因拉毛产生毛刺,造成逆止阀关闭不严。

在吸入冲程时,排出管路内的液体因出口逆止阀不能关闭而回流至泵头内;在排出冲程时,泵头内的液体因进口逆止阀不能关闭而压入吸入管内。

这样,就会使部分液体因压力损失而不能进入加药系统内,从而发生泵出力不足现象。

当泵运行时阀球撞击声正常或稍微变轻而出口声很轻或根本无声音,泵不起压,则很可能是泵头活塞腔内有空气或缺液压油,如果是泵头内缺油会同时伴随液压箱油位下降(MBH型米顿罗计量泵液压箱内油可通过MAR S阀向泵头活塞腔内补油),可以通过向液压箱内加满油或按照(3)中方法向释压阀内补油;如果是泵头活塞腔内进入空气,则必须按照(3)中方法将空气赶尽,若泵仍然不起压,可以按照(4)中方法进一步排气即可。

3.3液压油油质劣化M B H型米顿罗计量泵液压油箱和泵头活塞腔内规定使用Zurnpreen 15A液压油(也可用同类型抗磨液压油代替,我厂实际使用的是美孚DTE18抗磨液压油,效果也很好),液压油是液压系统实现能量传递、转换和控制的工作介质,同时还担负着系统的润滑、防锈、防腐和冷却等作用。

液压油的指标有运动黏度、抗氧化性及低温性等,尤其以运动黏度和低温性更为重要。

如果油质劣化导致运动黏度过小,润滑表面会产生磨损,从而使液压元件的内漏和外漏增加,泵容积效率降低,油温上升;而运动黏度过大时,泵吸油困难,流动过程能量损失增加,系统的发热增加,油温也升高。

液压油被污染而引起的出力不足,往往表现出声音异常(伴随不规则的撞击声)、压力波动范围异常等现象。

米顿罗计量泵参数全文共四篇示例，供读者参考第一篇示例：米顿罗计量泵是一种常用的工业设备，用于将液体从一个地方输送到另一个地方。

它们通常用于化工、石油、制药和食品加工等行业中。

米顿罗计量泵参数是了解和选择一款适合自己需求的计量泵的关键。

一、流量参数流量参数是衡量米顿罗计量泵性能的重要指标之一。

流量参数指的是单位时间内泵能够输送的液体体积。

通常以升/小时或者立方米/小时为单位。

在选择计量泵时，需要根据实际需要来确定所需的流量，以确保泵能够满足工作需求。

二、压力参数三、粘度参数粘度参数是指计量泵所能够输送的液体的粘度范围。

不同的计量泵对液体的粘度要求不同。

在选择计量泵时，需要根据所输送液体的实际粘度来确定所需的粘度参数，以确保计量泵能够正常运行。

五、材质参数米顿罗计量泵参数是选择合适计量泵的重要考量因素。

在选购计量泵时，需要根据工作需求和环境条件来确定所需的流量、压力、粘度、温度和材质参数，以确保计量泵能够正常工作并提供可靠的输送服务。

希望本文对大家了解和选择米顿罗计量泵参数有所帮助。

第二篇示例：米顿罗计量泵是一种高精度、高可靠性的流体计量设备，广泛应用于石油化工、制药、食品、医疗、涂料等领域。

它以其优越的性能和稳定的工作表现被广泛认可和使用。

本文将详细介绍米顿罗计量泵的参数及其相关特点。

一、泵的工作原理米顿罗计量泵采用螺杆式传动原理，通过转动两组相互啮合的螺杆将液体从进口输送到出口，实现精准的流量控制。

其主要由驱动装置、主体、计量组件、控制系统等部分组成。

二、泵的参数介绍1. 流量范围：米顿罗计量泵的流量范围广泛，可根据实际需求选择不同型号的泵，流量范围一般在0.1-1000L/min之间。

2. 压力范围：泵的工作压力一般在0-40Mpa之间，具有很强的适应能力。

3. 精度等级：米顿罗计量泵的流量精度可达到0.5%FS，具有非常准确的控制能力。

4. 工作温度：泵可在-20℃至150℃的温度范围内工作，适用于各种环境条件。

53中国设备工程Engineer ing hina C P l ant中国设备工程 2019.02 （下）现阶段城市污水处理厂为保证污水处理效果，会在相应工艺段设置药剂投加点，如氧化沟出水端投加PAC 药剂，氧化沟及滤池进水端投加碳源乙酸钠等，通过计量泵精确控制药量的投加，达到相应的处理效果。

污水厂出水水质能否达标以及水质处理效果好坏很大程度上取决于计量泵能否稳定，精准的投加药剂。

在实际生产过程中，计量泵经常会遇到各种故障，无法准确投加，但是对于该泵的原理以及在污水厂运行中维护的资料介绍比较少，以下根据在污水厂的调试生产经验以及实际工作中遇到的问题，分析故障及产生的原因并提出相应的解决办法。

1 米顿罗泵的原理泵由驱动端和液力端两大部分组成（图1）。

输出流量取决于驱动端的冲程速度、液力端零件尺寸和冲程长度。

无论泵在运行或者停止状态，均可通过流量调节冲程调节改变冲程长度，驱动端根据可偏心机构原理工作。

电动驱动与偏心机构（3）相连的涡轮（2），蜗杆（1），偏心机构将涡轮的旋转运动转换成连杆（4）的直线往复运动。

当冲程为0%，连杆轴（B）与涡轮轴（A）对齐，所以连杆没有直线往复运动。

当冲程为100%，连杆轴（B）与涡轮轴（A）之间会产生偏心距，导致连杆产生直线运动（如图2）。

隔膜组件和连杆采用机械方式连接，与连杆同时进行直线往复运动。

在吸入冲程时，隔膜开始向后运动，泵头内压力降低，当泵头内压力低于吸液管路压力时，吸入口单向阀球被向上“推开”，进口管路中的介质进入泵头腔室内。

当吸入冲程结束，隔膜运动瞬间停止，泵头压力与进口管路中压力相同，污水处理厂米顿罗计量泵运行故障原因分析及处理许飞（合肥通用机械研究院，安徽 合肥 230000）摘要：主要针对污水厂米顿罗计量泵在投加药剂过程中遇到的常见故障进行分析，找出相应的解决办法及建议。

关键词：米顿罗计量泵；故障分析；处理中图分类号：TE974.1 文献标识码：A 文章编号：1671-0711（2019）02（下）-0053-02吸入口单向阀阀球复位。
