三轴水泥搅拌桩

三轴⽔泥⼟搅拌桩⼀、三轴⽔泥⼟搅拌桩（⼀）⾦泰ZKD65-3A多轴钻孔机本⼯程三轴⽌⽔围幕施⼯，我司拟投⼊1台⾦泰ZKD65A-3多轴钻孔机，性能如下：1、三轴⽔泥⼟搅拌桩施⼯流程2、三轴⽔泥⼟搅拌桩施⼯⽅法A、测量放线、开挖沟槽（1）测量放线。

施⼯平台测量放样，搅拌机定位对中，保持设备⽔平，钻机主轴垂直误差不⼤于0.5%。

桩机垂直度采⽤三种⽅式进⾏控制，先采⽤桩机⾃⾝⽔泡进⾏初调，然后采⽤两台经纬仪按90°进⾏准确控制，为防⽌施⼯过程中钻杆发⽣偏斜，在钻杆架体上吊线锤，如发现线锤有偏斜，施⼯时及时调整钻机相关参数，保证桩机垂直度偏差不得⼤于1/250。

为⽅便夜间施⼯时垂直度检测，在桩机顶部、底部设置照明灯具。

（2）开挖沟槽。

根据放样出的搅拌桩中⼼线，挖掘机沿中⼼线放线开挖⼯作沟槽，沟槽宽度为1m，深度为1.0m～2.0m之间。

B、路⾯处理，桩机就位（1）路⾯处理先⽤挖机挖除预计⾏⾛路⾯表层浮⼟，⽤现场挖机来回碾压。

并铺设钢板，保证⾏⾛路⾯的平整度。

机⾝⾏⾛时，先进⾏机⾝调平，保证⾏进过程中机⾝平稳，桩架垂直。

⼤船或⼩船提起⾏⾛时，提起⾼度不⼤于5cm，确保出现地⾯下沉时，能迅速着地起⽀撑作⽤。

（2）桩机就位统⼀指挥桩机就位，移动前看清上、下、左、右各⽅⾯情况，发现有障碍物应及时清除，移动结束后检查定位情况并及时纠正，桩机应平稳、平正。

施⼯前应⽤⽔平尺将平台调平，并调直机架，确保机架垂直度不⼩于1/250.C、三轴搅拌桩孔定位搅拌桩机上的2根吊锥线距钻杆中⼼线为600mm～1200mm，导沟开挖好后，在沟漕中⼼线向外600mm～1200mm处⽤固定物做出标记，并在固定物上标记好每幅桩的中⼼点。

这样，桩机吊锥线对准定标记，即完成孔位定位。

D、制备⽔泥浆液及浆液注⼊在施⼯现场布设⽔泥浆搅拌系统（⾃动搅拌站），附近安置⽔泥罐，在开机前按要求进⾏⽔泥浆液的搅制。

将配制好的⽔泥浆送⼊贮浆桶内备⽤。

三轴水泥搅拌桩施工方案最新版最新版三轴水泥搅拌桩施工方案1.概述三轴水泥搅拌桩施工是一种常见的深基础施工方式，它以水泥浆为主要材料，通过搅拌桩机将混合土层与水泥充分搅拌，形成一定直径和长度的均质土-水泥胶合体。

该施工方案旨在提供一种高效、稳定且可靠的基础支撑方式。

2.施工设备和材料准备2.1施工设备：搅拌桩机、输送泵、搅拌罐、水泥罐、水泵等；2.2施工材料：水泥、水、细砂、粉煤灰等。

3.施工流程3.1确定施工区域，并清理其表面的杂物；3.2按照设计要求，设置连续墙桩立面示意图，确定桩的布置方案；3.3划定桩基中心线，并标出桩基间距；3.4用搅拌桩机进行土层钻孔，直至达到设计桩基深度；3.5运输所需配制水泥、细砂及添加剂等材料；3.6混合水泥、细砂及添加剂，将其装入搅拌罐中并进行混合搅拌，使其成为均匀的浆状物；3.7开始注入搅拌桩机中的土层孔洞中，同时进行搅拌桩机的旋转和提升操作；3.8在注浆过程中，根据施工情况，适时调整搅拌桩机的工作参数；3.9当桩体达到设计高度时，停止注入水泥浆并继续旋转搅拌桩机至一定深度，以保证桩头与桩体的连接牢固；3.10按照设计要求对桩体进行检测和测试，确保桩体的质量合格；3.11按照设计要求在桩顶设置标高桩并清理施工现场。

4.安全措施4.1在施工过程中，必须佩戴好安全帽、安全鞋等个人防护装备；4.2操作人员必须经过专业培训，并严格按照作业规程操作；4.3搅拌桩机和相关设备必须进行定期检测和维护，确保设备的安全可靠；4.4施工现场要进行良好的标识和防护，确保周围人员的安全。

5.质量控制5.1施工过程中，应及时对施工质量进行监控和检测，发现问题及时调整和修正；5.2桩体的设计和施工要符合相关技术标准和规范；5.3施工完成后，进行桩体的检测，确保其符合设计要求。

6.施工进度控制6.1制定合理的施工计划，合理安排施工人员和设备的使用；6.2施工过程中及时解决可能出现的施工问题，确保施工进度；6.3在施工过程中记录和汇总施工数据，及时跟进施工进展。

三轴水泥搅拌桩施工方案
三轴水泥搅拌桩是一种常用的基础工程施工方法，其施工方案如下：
1. 前期准备工作：
(1) 确定施工区域，并进行勘测和测量，确定桩的布置和深度；
(2) 清理施工区域的杂物和污染物，确保施工区域干净整洁；
(3) 确认施工机械和设备的可靠性和工作状态；
(4) 配置好所需的水泥、骨料等材料，并保证其质量达标。

2. 施工过程：
(1) 在预先测量好的位置钻孔，孔径根据设计要求确定，孔
深一般为桩顶以下至少500mm，孔底应处理平整；
(2) 将水泥、骨料和水按一定比例混合，形成搅拌液；
(3) 用搅拌车将搅拌液运送至孔内，同时用搅拌器将搅拌液
均匀混合；
(4) 搅拌液在孔内搅拌均匀后，用搅拌器将搅拌液缩回孔内，形成搅拌桩；
(5) 循环进行搅拌过程，直至达到设计要求的桩的长度和直径。

3. 施工注意事项：
(1) 施工过程中应严格按照设计要求进行，确保桩的质量达标；
(2) 在搅拌桩时，应控制搅拌液的用量和质量，以确保桩体
的强度和稳定性；
(3) 施工过程中应及时清理孔内混凝土残渣和挡土板，以保
证搅拌桩的质量；
(4) 在施工过程中，严禁在搅拌桩周围存放杂物和重物，以
免对桩体造成损坏；
(5) 施工完毕后，应及时对施工现场进行清理和收尾工作，
确保施工安全和环境卫生。

三轴水泥搅拌桩施工方案提供了一种可靠的基础工程施工方法，能够有效提高桩体的强度和稳定性。

在施工过程中，应注意严格按照设计要求进行，并且对施工现场进行合理的准备和清理工作，保证施工的质量和安全。

同时，施工后还需要对现场进行清理和收尾，确保施工完毕后的安全和环境卫生。

水泥搅拌桩工程量的计算：定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，三轴搅拌桩单排止水及多排加固的工作量计算如下，一次成活三个桩径断面，应扣除两个部位的重叠面积。

1、设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：原面积： S1=（0.85/2）2×3.1416×3=1.7024m2圆心角：θ=2×acos(0.3/0.425)=90.1983°一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2三角形面积： S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.4944m2套接一孔：每幅桩平均截面积为(1.4944+1.7024/3)/2=1.031m³即：工作量=桩径截面积（1.031m³）×设计桩长×桩数。

2、设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：原面积： S1=（0.65/2）2×3.1416×3=0.9955m2圆心角：θ=2×acos(0.225/0.325)=92.3738°一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2三角形面积： S3=(0.3252-0.2252)1/2×2×0.3/2=0.0528 m2一个弓形面积: S4=S2-S3=0.085-0.0528=0.0322 m2每次成活桩截面积: S=S1-4×S4=0.9955-0.0322*4=0.8667m2套接一孔：每幅桩平均截面积为（0.9955+0.3318-0.0322*4）/2＝0.599m³即：工作量=桩径截面积（0.599m³）×设计桩长×桩数。

关于三轴水泥土搅拌桩的施工要求：一、三轴搅拌桩施工：1、三轴搅拌桩孔位定位三轴搅拌桩三轴中心间距为900mm，根据这个尺寸在铁枕导向或探沟内插钢筋标记，作为搅拌桩孔位定位。

施工按图三顺序进行，其中阴影部分为重复套钻，以保证墙体的连续性和接头的施工质量，水泥搅拌桩的搭接依靠重复套钻来保证，以达到止水的作用。

a) 跳槽式双孔全套复搅式连接：一般情况下均采用该种方式进行施工。

b) 单侧挤压式连接方式：对于围护墙转角处或有施工间断情况下采用此连接2、桩机就位a) 由当班机长统一指挥，桩机行走就位，移动前看清上、下、左、右各方面的情况，发现障碍物应及时清除，桩机移动结束后认真检查定位情况并及时纠正。

b) 桩机应平稳、平正，利用桩机内水平、垂直仪表校核桩机的垂直度，定期和必要时用经纬仪校正桩机的垂直度。

c) 三轴水泥搅拌桩桩位定位后需进行定位复核，偏差值应小于2cm。

3、搅拌速度及注浆控制a) 三轴水泥搅拌桩在下沉和提升过程中均应注入水泥浆液，同时按照不同地层和后台浆液输送量等因素调整控制好下沉和提升速度。

为确保搅拌均匀，根据设计要求和有关技术资料规定，下沉速度不大于1m/min，提升速度不大于2m/min，必要时在桩底3m处适当上下搅拌注浆，做好每次成桩的原始记录。

b) 制备水泥浆液及浆液注入在施工现场搭建拌浆施工平台，平台附近搭建水泥库，在开机前应进行浆液的搅制，提前对拌浆工作人员做好技术交底工作。

根据设计要求和现场土质情况，控制水泥浆液的水灰比为1.5 ，试成桩后予以调整，详见施工参数表，拌浆及注浆量以每钻的加固土体方量换算，注浆压力为4Mpa～5Mpa。

c）前台桩机操作和后台供浆、停浆应保持联系，供浆、停浆应及时。

本工地采用对讲机联系。

二、质量管理措施在该工程施工中，开展全面质量管理，用优良的工程质量来保证工程管理目标的落实。

(一)、加强技术管理，认真贯彻落实各项国标规范及质量管理责任制。

开工前组织有关人员对设计图纸、标准图集等规范规程进行熟悉，吃透设计精神，在施工过程中掌握要点，坚持三检一验制度，做到班组在施工中随时自检，对完成的每道工序由专职质检员组织班组长进行全面质量检查，对所发现的问题，提出整改措施，限期整改，对重大问题追究责任人责任。

三轴水泥搅拌桩是按副计算桩数的，每副桩有三个桩孔，桩孔之间搭接长度为250mm，两侧钻杆中心距离为，相邻两根钻杆中心距离，两侧钻杆外边距为。

这个是机械模数，不会改变。

2、三轴搅拌桩施工分两种形式：一个是单截面全孔套打，还有一个是搭接施工，单截面全孔套打是指两侧钻杆全套接施工，简单来说是当一副桩施工结束后第二副桩的左侧钻杆移位至已经施工完毕的桩右侧钻杆位置进行全截面套接（施工顺序设定为自左向右施工），这个只是比较形象的比喻，正规施工时是按照大小副进行施工的；另外一个搭接施工副与副之间的搭接长度是按照设计要求进行施工，一般每副桩之间搭接长度为250mm，也有200mm的（这个比较少见），这个看设计图纸。

但是不论是单截面全孔套打还是搭接施工都是按照大小副进行施工的
常规来说：高压旋喷桩是按桩径的大小以桩截面乘上桩长按单桩计算的，毕竟每根桩都打了，水泥用量也是每根桩都用了，没考虑搭接的面积，有的时候设计单位直接标明了每米多少水泥用量，这样的话高压旋喷桩也按米直接计算的。

而三轴搅拌桩的计算要具体看施工方法了，三轴有连续搭接施工、有连续套孔施工和跳打套孔施工，上海这边如果是连续搭接施工的话每种桩的截面积都有固定的值，这里就拿直径850的三轴举例，连续搭接施工就是每根桩都算大幅桩，面积常规按算，如果是连续套孔施工的话面积为，如果是跳打套孔的话分大幅和小幅，大幅桩按，小幅按计算。

我公司是地基与基础工程专业承包单位，当然这些都是我个人见解。

继续关注更专业的人士解答，学习经验。

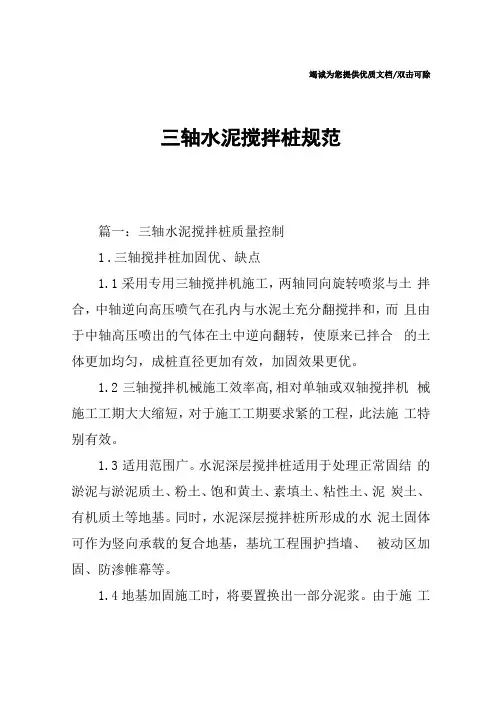

竭诚为您提供优质文档/双击可除三轴水泥搅拌桩规范篇一：三轴水泥搅拌桩质量控制1.三轴搅拌桩加固优、缺点1.1采用专用三轴搅拌机施工，两轴同向旋转喷浆与土拌合，中轴逆向高压喷气在孔内与水泥土充分翻搅拌和，而且由于中轴高压喷出的气体在土中逆向翻转，使原来已拌合的土体更加均匀，成桩直径更加有效，加固效果更优。

1.2三轴搅拌机械施工效率高,相对单轴或双轴搅拌机械施工工期大大缩短，对于施工工期要求紧的工程，此法施工特别有效。

1.3适用范围广。

水泥深层搅拌桩适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、粘性土、泥炭土、有机质土等地基。

同时，水泥深层搅拌桩所形成的水泥土固体可作为竖向承载的复合地基，基坑工程围护挡墙、被动区加固、防渗帷幕等。

1.4地基加固施工时，将要置换出一部分泥浆。

由于施工前开挖沟槽，避免了泥浆的溢出，但由于加固深度的增加置换出的泥浆将会逐渐增多，置换出的泥浆在短时间内无法固结至使无法及时运到指定的弃土场，对施工现场的文明施工造成一定的影响。

1.5施工机械设备比较大，现场组装需要提供很大的施工场地。

机械设备从现场组装到调试需要一个星期的时间，所以三轴搅拌桩加固需要较大的施工场地。

2.工程概述木渎站位于苏州市城市主干道－竹园路与金山路交叉口正下方，沿竹园路路中设站，跨金山路口东西向布置。

车站为地下两层10m站台岛式车站。

车站外包长度256.2m,宽18.7〜24.9m,净宽17.3〜23.3m,车站主体埋深16.05〜17.9m。

车站设置6个出入口（一个为预留）、3组风亭、一个应急出入口。

车站为双跨整体式现浇钢筋混凝土框架结构,采用明挖顺作法施工,基槽四周有厚度800 mm的地下连续墙作围护，基坑底均位于第5工程地质粉质粘土层。

地基加固采用中850@600三轴水泥土搅拌桩。

基坑内部被动区土体加固深度为基坑底以下3m,基坑外侧主阴角处加固深度为地表下2m 至基坑底以下3m。

三轴水泥土搅拌桩采用p.c32.5级复合型水泥,基底以下部分（实桩）水泥掺量为16％,基底以上部分（空桩）水泥掺量为7%,水灰比控制在0.8〜1.5,实桩桩体28天无侧限抗压强度三1.2mpa,需保证桩体具有良好的均匀性。

三轴搅拌桩的施工工艺1、三轴搅拌桩简介三轴搅拌桩是长螺旋桩的一种，桩机同时有三个螺旋钻孔，施工时三条螺旋钻孔同时向下施工，一般用于地下连续墙工法使用，是软基处理的一种有效形式，利用搅拌桩机将水泥喷入土体并充分搅拌，使水泥与土发生一系列物理化学反应，使软土硬结而提高地基强度。

作用：三轴搅拌桩在基坑围护工程起到重要的作用，一种中间不插型钢，只作为止水用，如需挡土应与其他工艺结合应用；一种是搅拌桩桩体内插H型钢（俗称SMW工法）既可以起到止水亦可以作挡土墙，适用于挖深较浅的基坑。

优点：三轴搅拌桩与其他支护形式的桩相比，施工速度快，每幅成桩时间约30-40分钟（24小时可完成60m左右）；成桩后止水效果显著；机械自动化控制，操作程序简单；人工投入少，施工成本低；并且三轴搅拌桩由于沟槽开挖完成后即可进行施工，现场不需要泥浆池，施工现场安全文明有保障。

插入型钢后三轴搅拌桩既起到止水又起到支护作用；同时型钢可以回收利用。

缺点：三轴搅拌机械及附属设施安装时间需要10天左右，而此机械及附属设施需要工作场地较大，所需水泥储存量大，同时用电量大，一台500Kw的变压器只能供应一台三轴搅拌机的运转。

三轴的施工也需对地质情况进行考虑，适用于处理淤泥、淤泥质土、泥炭土和粉土土质。

2、三轴搅拌桩施工方法水泥搅拌桩按材料喷射状态可分为湿法和干法两种。

湿法以水泥浆为主，搅拌均匀，易于复搅，水泥土硬化时间较长；干法以水泥干粉为主，水泥土硬化时间较短，能提高桩间的强度，但搅拌均匀性欠佳，很难全程复搅。

常见以湿法为主。

湿法与干法的选择以地勘报告提供的土含水率和施工现场环境决定。

3、三轴搅拌桩施工准备三轴搅拌桩水泥浆浆液配合比必须提前报当地建筑工程质量检测中心进行验证，验证结果符合设计文件要求并报监理验收同意后方能开始施工。

开工前组织技术人员学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

三轴搅拌桩机具参数三轴搅拌桩机，是一种用于土壤加固和基础建设的专用设备。

它通过在地面上进行旋转和搅拌运动，将土壤和水泥混合在一起，形成一个坚固的基础。

下面将从三个方面介绍三轴搅拌桩机的参数：主要参数、工作参数和性能参数。

一、主要参数1. 功率参数：三轴搅拌桩机的功率参数包括主机功率、电机功率和液压系统功率。

主机功率是指搅拌桩机的发动机功率，一般以千瓦为单位。

电机功率是指搅拌桩机的电动机功率，一般以千瓦为单位。

液压系统功率是指搅拌桩机的液压系统功率，一般以千瓦为单位。

2. 尺寸参数：三轴搅拌桩机的尺寸参数包括长度、宽度和高度。

长度是指搅拌桩机的整体长度，一般以米为单位。

宽度是指搅拌桩机的整体宽度，一般以米为单位。

高度是指搅拌桩机的整体高度，一般以米为单位。

3. 重量参数：三轴搅拌桩机的重量参数包括整机重量和最大承载重量。

整机重量是指搅拌桩机的总重量，一般以吨为单位。

最大承载重量是指搅拌桩机能够承载的最大重量，一般以吨为单位。

二、工作参数1. 搅拌直径：搅拌直径是指搅拌桩机在工作时形成的搅拌桩的直径，一般以米为单位。

搅拌直径的大小与土壤类型、工程要求和施工条件等因素有关。

2. 搅拌深度：搅拌深度是指搅拌桩机在工作时形成的搅拌桩的深度，一般以米为单位。

搅拌深度的大小与土壤类型、工程要求和施工条件等因素有关。

3. 搅拌间距：搅拌间距是指相邻两个搅拌桩之间的距离，一般以米为单位。

搅拌间距的大小与土壤类型、工程要求和施工条件等因素有关。

三、性能参数1. 搅拌效率：搅拌效率是指搅拌桩机在单位时间内完成的搅拌桩数量，一般以根/小时为单位。

搅拌效率的大小与搅拌桩机的工作状态、土壤类型和搅拌参数等因素有关。

2. 搅拌质量：搅拌质量是指搅拌桩机形成的搅拌桩的质量，一般以强度和均匀性来衡量。

搅拌质量的好坏与搅拌桩机的工作状态、土壤类型和搅拌参数等因素有关。

3. 能耗：能耗是指搅拌桩机在工作过程中消耗的能量，一般以千瓦时为单位。
