关于三轴水泥搅拌桩工程量的计算
工程量的计算：
定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。
设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：
原面积： S1=（0.85/2）2×3.1416×3=1.7024m2
圆心角：θ=2×acos(0.3/0.425)=90.1983°
一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2
三角形面积：S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2
一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2
每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.4944m2
套接一孔：
每幅桩平均断面积为(1.4944+1.7024/3)/2=1.031m2
设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为：
原面积： S1=（0.65/2）2×3.1416×3=0.9955m2
圆心角：θ=2×acos(0.225/0.325)=92.3738°
一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2
三角形面积：S3=(0.3252-0.2252)1/2×2×0.3/2=0.0528 m2
一个弓形面积: S4=S2-S3=0.085-0.0528=0.0322 m2
每次成活桩截面积: S=S1-4×S4=0.9955-0.0322*4=0.8667m2
套接一孔：
每幅桩平均断面积为：
（0.9955+0.3318-0.0322*4）/2＝0.599m2
四、三轴水泥土搅拌桩 1 适用范围 本作业指导书适用于三轴水泥土搅拌桩的施工。 2 编制依据 《上海市基坑工程技术规程》DG/TJ08-61-2010 《上海市型钢水泥土搅拌墙技术规范》DGJ08-116-2005 《型钢水泥土搅拌墙技术规程》JGJ/T199-2010 《建筑基坑支护技术规程》JGJ120-99 《建筑基坑工程监测技术规范》GB50497-2009 3 施工准备 1）技术准备 a）场地标高测量，以确定成桩下沉及提升长度，并在桩架上对不同桩长做好下沉及提升的标记。 b）定位测量：根据建设单位提供坐标基准点，按照设计图进行放样定位工作,并做好永久及临时标志，放样定位后请监理进行验收。 c）浆液配置：水灰比应控制在 1.5~2.0，砂土中应掺入膨润土加强孔壁稳定性及抗渗性。 d）水泥用量计算：水泥掺入比按设计要求，施工前应根据设计的对水泥掺入比计算水泥用量，并对水及水泥的投入量、提升下沉速度、注浆压力（注浆压力不应小于2.5Mpa）、单桩注浆流量现场挂牌明示。水泥用量的计算见下： L:桩长、γ：土的容重、κ：水泥掺入比 e）要选择和确定桩机进出路线、施工顺序及针对性的应急措施，制定施工方案，作好技术交底。 f）根据设计要求，进行工艺性试桩，确定相关工艺参数（如：水泥浆液水
灰比、注浆泵工作压力、成桩提升及下沉时的速度）。试桩不应少于2根，试桩时甲方、监理、施工三方确认并做好记录。 2）人员准备 施工机具应由专人负责使用和维护，大、中型机械及特殊机具需执证上岗，操作者须经培训后，执有效的合格证书方可操作，作业人员需经安全培训，并接受施工技术交底。 3）材料准备 a）水泥：宜用P.O42.5级普通硅酸盐水泥。 b）外加剂：按设计及现场实际要求。 c）材料进场应有产品出厂合格证，按要求进行现场抽样复检，合格后方可使用。 4）设备准备 a）根据项目地质条件与成桩深度合理选择相应功率的三轴搅拌机，粘性土中宜选择叶片式，砂砾中选用螺旋叶片式。 b）主要机械：三轴搅拌机、自动制浆设备、注浆泵、挖土机、吊车等。 c）主要器具：手推车、磅秤、比重计、全站仪、经纬仪、线锤、水准仪、压力表、流量计、型钢导轨等。 d）三轴搅拌机应做好设备检测，检测合格后方可使用。 5）作业条件 a）场地应先整平，同时清除桩位处上、地下一切障碍物。 b）围护轴线及场地标高测量完毕，围护的轴线和高程的控制桩，应设置在不受施工影响的地点，并应妥善保护。 c）设备开机前应检修、调试，检查桩机运行及输浆管畅通情况。 d）水源、电源配备到位，并满足使用要求。 4 施工方法 工艺流程：测量放线→开挖导向沟→设置定位型钢→桩孔定位→钻机就位→配制浆液→成桩→关闭搅拌机、清洗。 1）测量放线：根据控制桩放出桩位中心线，并做好标桩，并对标桩采取保护措施。
水泥搅拌桩 本工程水泥搅拌桩径为Φ600㎜，中心距为450mm水泥搅拌桩的水泥采用42.5Mpa普通水泥，水灰比0.5，水泥掺合比为15%。 一、施工准备工作 搅拌桩施工单位在接到施工任务后，除应熟悉工程地质资料和设计图纸，安排施工流水，编好施工组织设计外，并应着重做好以下各项工作： 1、场地平整与布置 搅拌桩施工现场应在机械设备进场前予以平整。当场地表层较硬需用注水预搅施工时，应在四周开挖排水沟，并设集水井，其位置以不影响搅拌机施工为原则；排水沟和集水井应经常清除沉淀杂物，保持水流畅通。 当场地过软不利于搅拌机行走或移动时：应铺设粗砂或细石垫层，不得用粗粒碎石铺填。 灰浆制备作业棚应有足够的面积，其位置宜使灰浆的水平泵送距离控制在50m以内。 2、桩位测量定位 根据建设单位提供的坐标点，结合围护设计图纸，做好水泥搅拌桩的轴线放样，桩位定位，各放样基点用木桩打入土中，木桩四周用砖围成方形，内填混凝土，在木桩上画出基点钉上铁钉，并涂上红油漆，场内各桩位按基点放样，各桩位中心点用涂有红油漆的钢筋打入土中。桩位放样完毕后，然后进行二次复测，准确无误后，请甲方、监理方代表验收并做好测量放线记录。 3、水泥搅拌桩技术参数、工艺试成桩 3.1 本工程止水帷幕大部分采用￠600普通水泥搅拌桩，采用#425普通硅酸盐水泥，止水帷幕的水泥掺量为15％，水灰比为0.5，内掺0.2％木钙和0.05％三乙醇胺。 3.2试成桩的目的是标定各项施工技术参数，其中包括：搅拌机钻进深度、桩底标高、桩顶或停灰面标高；灰浆的水灰比、外掺剂的配方；搅拌机的
转速和提升速度；灰浆泵的压力；每m桩长或每根桩的输浆、灰浆经输浆 2 管到达喷浆口的时间；是否需要复搅复喷及其部位、深度，等等。 二、施工工艺 1、定位 用起重机悬吊深层搅拌机到达桩位并对中；当地面高低不平时应使 起重机保持平稳；如用板架在轨道上就位，轨道应不断按要求移动调整； 2．搅拌下沉 搅拌机冷却水循环正常后，启动搅拌机电机，放松起重机或桩架的钢 丝绳，使搅拌机沿导向架切土搅拌下沉，使土搅松，下沉速度由电机的电 流监测表控制，工作电流不应大于10A（如下沉速度太慢，可从输浆系统 补给清水以利钻进）。 当搅拌机下沉至一定深度时，即开始按预定掺入比和水灰比拌制水泥浆，并将水泥浆倒入集料斗备喷； 3．喷浆搅拌提升 搅拌机下沉到设计深度后，开启灰浆泵，其出口压力保持0.4—0.6MPa，使水泥浆自动连续喷入地基，搅拌机边喷浆边旋转边严格按已确 定的速度提升，直至设计要求极项标高，集料斗中的水泥浆正好排空； 4．重复搅拌下沉 为使已喷入土中的水泥浆与土充分搅拌均匀，再次将搅拌机边旋转边 沉入土中，直至设计要求深度； 5．重复搅拌提升 一般情况下即将搅拌机边旋转边提升，再次回至设计桩顶标高，并上 升至地面，制桩完毕；当水泥浆掺量较大时，也可留一部分水泥浆在重复 搅拌提升时喷用；对桩顶以下2—3m范围内或其他需要加强的部位，可在

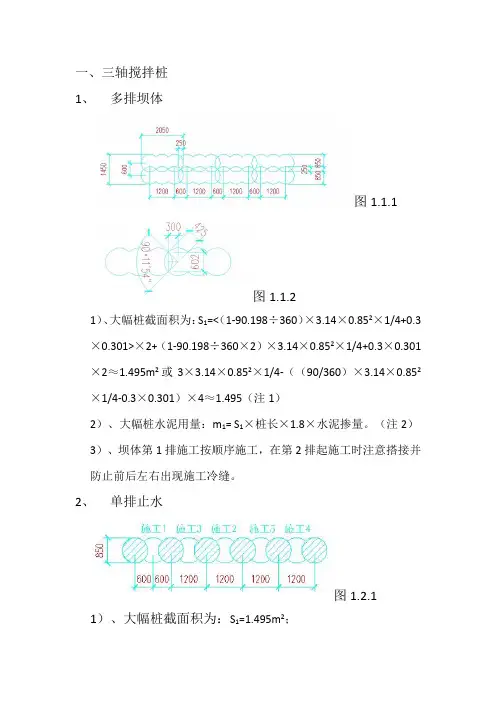

一、三轴搅拌桩 1、多排坝体 图1.1.1 图1.1.2 1）、大幅桩截面积为：S1=<（÷360）×××1/4+×>×2+（÷360×2）×××1/4+××2≈或3×××1/4-（（90/360）×××1/×）×4≈（注1） 2）、大幅桩水泥用量：m1= S1×桩长××水泥掺量。（注2） 3）、坝体第1排施工按顺序施工，在第2排起施工时注意搭接并防止前后左右出现施工冷缝。 2、单排止水 图1.2.1 1）、大幅桩截面积为：S1=； 小幅桩截面积为：S2=××1/4=；
中幅桩截面积为：S3=（S1+ S2）÷2= m2； 2）、大幅桩水泥用量：m1= S1×桩长××水泥掺量； 小幅桩水泥用量：m2= S2×桩长××水泥掺量； 中幅桩水泥用量：m3= S3×桩长××水泥掺量。 3）单排止水施工顺序按图1.2.1施工1、施工2、施工3、施工4、施工5，双排止水除按图施工同时注意前后排施工冷缝的出现。二、双轴搅拌桩 图 1）、一幅桩截面积：S=（360）×××2+×=；（同三轴搅拌桩计算方法） 2）、一幅桩水泥用量：m= S×桩长××水泥掺量。 3）、在第1排施工按顺序施工，在第2排起施工时注意搭接并防止前后左右出现施工冷缝。 注1：大幅三周搅拌桩截面积：S1=3πD2/4-4（（а/2π）πD2/4-L1L2/2）
注2:自然土体密度取m3； 每立方米水泥土搅拌桩中水泥用量=单位土体质量×水泥产量。
每1200mm为一幅，中幅截面积3、850搅拌桩大幅面积为1.495平方米4、850搅拌桩小幅面积为0.567平方米 5、850搅拌桩中幅面积为（1.495+0.567）/2=1.0312平方米 850水泥土搅拌止水围护桩施工图 1、止水帷幕采用套打方式，阴影部分为套打部分，保证桩体质量和施工连续性。 2、重复套打不重复计算工作量，工作量计算为桩截面积×设计桩长×桩数 一般取土体的比重系数为1.8。
三轴水泥搅拌桩施工1、施工工艺示意图：
2、施工准备 （1）桩机配备：拟安排一台SF636K 型三轴水泥搅拌桩机进行水泥搅拌桩的施工。负责基坑止水帷幕的施工。 （2）施工顺序：三轴水泥搅拌桩待搅拌桩止水帷幕施工完7天后，方可进行围护桩的施工。 （3） 三轴水泥搅拌桩施工程序示意图 三轴水泥搅拌桩施工顺序采用跳槽式双孔全套复搅式连接施工，示意如下图： 施工顺序5施工顺序3施工顺序4施工顺序2施工顺序1 跳槽式双孔全套复搅式连接施工示意图 3、障碍物清理及路基加固 根据地质勘察报告分析及本场地工程桩施工实际情况显示，场地土质均比较均匀，基本无障碍物。 因连续施工对施工土体的均匀性要求较高，故在施工前应对围护施工区域地下障碍物进行探测清理（包括灌注桩施工范围也必须清除干净，以免在后期灌注桩施工时遇到障碍物，而在开挖清除时容易损坏水泥土搅拌桩。） 因本场地地表较为软弱，对今后施工形成安全隐患。为此从搅拌桩边向外侧
填筑一条厚40cm，宽15m的道路作为桩机行走道路。施工时再配备路基板，做到双重保险，以防桩机倾覆酿成安全事故。 4、测量放线 根据甲方提供坐标基准点、总平面布置图、围护工程施工图，具体详见附图。按图放出桩位控制线，设立临时控制桩，做好技术复核单，并请甲方及监理验收。 5、开挖沟槽 根据基坑围护边线用0.4m3挖机开挖槽沟，沟槽尺寸为800×1200㎜，并清除地下障碍物，开挖沟槽土体应及时处理，以三轴水泥搅拌桩正常施工。 6、桩机就位 由当班班长统一指挥桩机就位，桩机下铺设路基板，移动前看清上、下、左、右各方面的情况，发现在障碍物应及时清除，移动结束后检查定位情况并衣时纠正；桩机应平稳，平正，并用经纬仪或线锤进行观测以确保钻机的垂直度；三轴水泥搅拌桩桩定位偏差应不小于10㎜，成桩后桩中心偏位不得超过30㎜，桩身垂直度偏差不得超过1/150。 7、水泥土配合比 根据三轴水泥搅拌桩的施工特点，水泥土配合比的技术要求如下：（1）、设计合理的水灰比，使其确保水泥土强度。 （2）、水泥掺入比的设计，必须确保水泥土强度，降低土体置换率，减轻施工时对环境的扰动影响。 （3）、根据设计要求并结合工程实际情况确定其基本配合比为：水灰比为 1.5； 42.5级普通硅酸盐水泥掺量为20%。现场配备磅秤一台，控制水泥用量。（4）、三轴水泥搅拌桩施工时每班组需做试块同条件养护，28天无侧限抗压强度不小于1.0Mpa。
工程量的计算(加固时整幅打桩，止水时套接一孔)： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.85/2）2×3.1416×3=1.7024m2 圆心角： θ=2×acos(0.3/0.425)=90.1983° 一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2三角形面积： S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2 一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2 每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.495m2 套接一孔： 每幅桩平均断面积 为(1.4944+1.7024/3)/2=1.031m2
设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.65/2）2×3.1416×3=0.9955m2 圆心角： θ=2×acos(0.225/0.325)=92.3738° 一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2三角形面积： S3=(0.3252-0.2252)1/2×2×0.3/2=0.0528 m2 一个弓形面积: S4=S2-S3=0.085-0.0528=0.0322 m2 每次成活桩截面积: S=S1-4×S4=0.9955-0.0322*4=0.8667m2 套接一孔： 每幅桩平均断面积 为： （0.9955+0.3318-0.0322*4）/2＝0.599m2
三轴水泥搅拌桩的计价文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
关于多轴水泥搅拌桩的计价释疑 当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整， 工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S 为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（2）2××3=1.7024m2 圆心角：θ=2×acos=° 一个扇形面积：S2=（2）2××360=0.1423 m2 三角形面积： S3=0.0903 m2一个弓形面积: S4=S2-S3=0.052 m2每次成活桩截面积: S=S1-4×S4=1.4944m2水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一般设计往往只给出一个掺量比例，而没有考虑套打部位时重叠部位截面范围掺量比例的确定，特别是当采用整个桩径断面套打时，如三轴搅拌桩按整个桩径套打而按一个圆断面计算体积时，其断面情况如下图：
因水泥搅拌桩所谓的“套打”和搅拌不是分别计算的子目，假设设计要求水泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为15%，故原设计的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，则“套打”部位如按完整的圆断面计算工程量，而不考虑扣除一次成活计算了二次或二次成活计算了三次的弓形部位，上图计算3次处将为45%、计算2次部位为30%了如为后者，而计算一次处却为不超过5%了，所以设计仅简单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。 而且所谓的掺入水泥比例定额是按搅拌时地基土的容重考虑的，在第一次成活时地基土容重必定小于第二次成活时的地基土容重，所以，设计还应该明确搅拌桩成活后的地基土应该达到的容重，这样在造价计算时建施双方就不会有争议了。 1次成2次成1次成 2次成

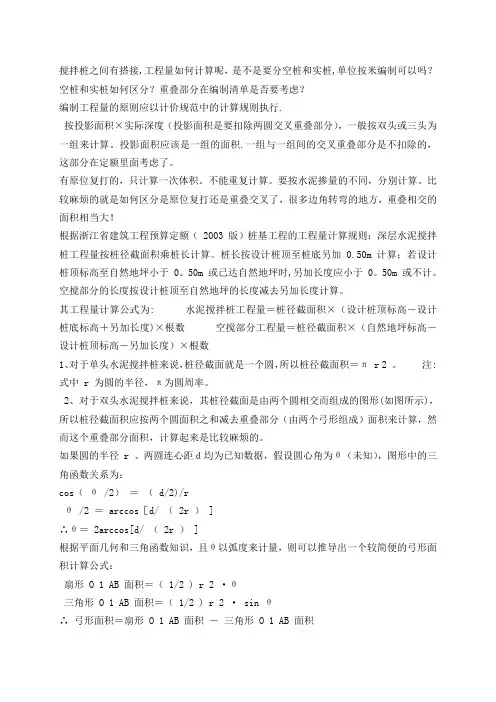

搅拌桩之间有搭接，工程量如何计算呢，是不是要分空桩和实桩，单位按米编制可以吗？空桩和实桩如何区分？重叠部分在编制清单是否要考虑？ 编制工程量的原则应以计价规范中的计算规则执行。 按投影面积×实际深度（投影面积是要扣除两圆交叉重叠部分），一般按双头或三头为一组来计算。投影面积应该是一组的面积。一组与一组间的交叉重叠部分是不扣除的，这部分在定额里面考虑了。 有原位复打的，只计算一次体积。不能重复计算。要按水泥掺量的不同，分别计算。比较麻烦的就是如何区分是原位复打还是重叠交叉了，很多边角转弯的地方，重叠相交的面积相当大！ 根据浙江省建筑工程预算定额（ 2003 版）桩基工程的工程量计算规则：深层水泥搅拌桩工程量按桩径截面积乘桩长计算。桩长按设计桩顶至桩底另加 0.50m 计算；若设计桩顶标高至自然地坪小于 0.50m 或已达自然地坪时，另加长度应小于 0.50m 或不计。空搅部分的长度按设计桩顶至自然地坪的长度减去另加长度计算。 其工程量计算公式为：水泥搅拌桩工程量＝桩径截面积×（设计桩顶标高－设计桩底标高＋另加长度）×根数空搅部分工程量＝桩径截面积×（自然地坪标高－设计桩顶标高－另加长度）×根数 1、对于单头水泥搅拌桩来说，桩径截面就是一个圆，所以桩径截面积＝π r 2 。注：式中 r 为圆的半径，π为圆周率。 2、对于双头水泥搅拌桩来说，其桩径截面是由两个圆相交而组成的图形（如图所示），所以桩径截面积应按两个圆面积之和减去重叠部分（由两个弓形组成）面积来计算，然而这个重叠部分面积，计算起来是比较麻烦的。 如果圆的半径 r 、两圆连心距ｄ均为已知数据，假设圆心角为θ（未知），图形中的三角函数关系为： cos( θ /2) ＝ ( d/2)/r θ /2 ＝ arccos[d/ （ 2r ） ] ∴θ＝ 2arccos[d/ （ 2r ） ] 根据平面几何和三角函数知识，且θ以弧度来计量，则可以推导出一个较简便的弓形面积计算公式： 扇形 O 1 AB 面积＝（ 1/2 ） r 2 ·θ 三角形 O 1 AB 面积＝（ 1/2 ） r 2 · sin θ ∴弓形面积＝扇形 O 1 AB 面积－三角形 O 1 AB 面积
A15公路（浦东段）工程——A30立交～机场标段 单轴双向水泥土搅拌桩 施工方案 上海市第二市政工程有限公司轨二分公司 A15公路（浦东段）工程—A30立交～机场标段工程项目部 二00七年九月五日编制
目录 一、工程概况 二、搅拌桩施工方案 1、施工准备 2、施工工艺方法 3、施工工艺流程框图 4、施工质量控制及施工注意事项 5、施工质量检验 6、项目管理机构框图 7、施工队伍机械设备配置表 8、施工队伍人员配置表 三、质量保证措施 四、安全文明施工保证措施 五、桩位平面布置及分区图 附页：单轴双向水泥土搅拌桩质量管理办法
一、工程概况 本工程为A15公路（浦东段）南进场路段，东至浦东机场，西至连接A30公路。全长4.398公里，主要有桥梁及路基工程。该路段路基处于软基地段，根据设计要求主要采用水泥土搅拌桩进行地基加固。 施工范围K79+814.049～K80+662.902,长848.043m，其中收费广场K80+240处有127m长的横向地下通道，以及桥头50m路基要预压2个月，按计划要先对这几处进行地基处理。地基处理除桥头30米范围为路堤桩，其余都采用水泥土搅拌桩处理，主要以收费广场为主，其路基处理最宽处有120多米；还有路段中有几条河浜，要先进行清除淤泥，再回填至地面标高，一同打水泥土搅拌桩。搅拌桩桩径为0.7m，在离桩顶1米范围扩成1.0m的桩径，采用等三角形梅花桩布置，其间距为1.9～2.5m之间，横向布置范围至路基坡脚外，其桩长为12～20m之间。由于工作量较大，时间较紧，应合理地安排搅拌桩的工作，并采取有利的措施，确保施工顺利完成。 二、搅拌桩施工方案 根据施工计划要先在收费广场地下通道处及桥头预压段进行水泥土搅拌桩的施工，再完成其它位置。 1、施工准备 a、搅拌机采用GZB-600型深沉搅拌钻机配合一台喷浆泵施工，搅拌机动力部分为两台30KW电机，各连一台2K-H行星齿轮减速器；钻杆主要为搅拌轴和输浆管，单轴叶片喷浆方式是使水泥浆由中空轴经搅拌头叶片，沿着旋轴方向输入土中。搅拌轴外径Φ129mm，轴内输浆管外径Φ76mm。在搅拌头上分别设
关于多轴水泥搅拌桩的计价释疑 当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整， 工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 为三个S600mm，则每次成活桩截面积设桩径为850mm，桩轴（圆心）矩为个重叠的弓形面积，计算方式为：圆面积扣减422 3=1.7024m×3.1416×（原面积：S1=0.85/2） acos(0.3/0.425)=90.1983°θ=2×圆心角： 22×90.1983/360=0.1423 mS2=（0.85/2）×3.1416一个扇形面积：221/22 0.3/2=0.0903 m×2三角形面积： S3=(0.425-0.3×)2一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2 S4=1.7024-0.052*4=1.4944m: S=S1-4每次成活桩截面积×水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一而没有考虑套打部位时重叠部位截面范围掺量般设计往往只给出一个掺量比例，如三轴搅拌桩按整个桩径套打比例的确定，特别是当采用整个桩径断面套打时，时，其断面情况如下图：
活活成2121次成活次成活次成次计算2次计算2 计算次次计算3 1次 假设设计要求水“套打”和搅拌不是分别计算的子目，因水泥搅拌桩所谓的，故原设计15%泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为“套则的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，、计3打”部位如不考虑扣除一次成活扣除的弓形部位，上图计算次处将为45%所以设计仅简了，而计算一次处却为不超过5%了？如为后者，算2次部位为20% 单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。在第
四、施工方案 1、设计要求 Φ850mm三轴水泥搅拌桩水泥采用P42.5级普通硅酸盐水泥，水泥掺入比不小于20%，即每立方米被搅拌土体中水泥掺入量不小于360Kg。水泥搅拌桩28 天无侧限抗压强度qu不小于1.0MPa，渗透系数不超过10-7cm/s。 2、施工主要设备配备 三轴水泥搅拌桩施工投入主要机械设备为（按照进度要求可增加机械数量）： 其他相关设备如测量经纬仪、水准仪、长卷尺及重线锤、水泥浆比重计等若干。 3、施工工艺流程 三轴水泥搅拌桩施工工艺流程如下：
4、施工准备 ①、熟悉并掌握设计施工图纸，充分了解设计意图，如有疑问，及时向设计单位报告解决。 ②、编制相关施工方案，并报业主、监理单位审批同意后执行。 ③、按要求对甲供材料进行抽样送检，原材复试合格后投入使用。 ④、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使职工了解设计意图，掌握施工要领和关键工序及安全操作规程，做到分工明确，职责分明。 5、测量放样和场地清理 根据设计要求，先把场地进行清理整平，然后进行放样，该项工作的测量放样包括两个内容：一是根据设计资料放出打设宽度；二是根据设计画出布桩平面图，标明排列编号，放出具体桩位，施工前必须经过监理复核。
6、开挖沟槽 根据三轴搅拌桩桩位中心线用PC200挖机开挖槽沟，沟槽尺寸为宽1.2m，深1～1.2m,并清除地下障碍物。开挖导向沟槽余土应及时处理，以保证桩机水平行走 7、桩机就位 由现场施工员、桩机班长统一指挥桩机就位，桩机下铺设钢板及路基板，移动前看清前、后、左、右各位置的情况，发现有障碍物应及时清除，移动结束后检查定位情况，及时纠正，桩位偏差不大于50mm。桩机应平稳、平正，并用经纬仪或线锤进行观测，确保钻机的垂直度，搅拌桩垂直度精度不低于1/200。 8、制备水泥浆液及浆液注入 开钻前对拌浆工作人员做好交底工作，在施工现场配备电脑计量的自动搅拌系统和散装水泥罐，以确保浆液质量的稳定。水泥浆液的水灰比为1.5～2.0，水泥掺量不小于20%，即每立方米被搅拌土体中水泥掺入量至少为360Kg（被搅拌土体密度以1800Kg/m3计）。 水泥浆配制好后，停滞时间不得超过2小时，因故搁置超过2小时以上的拌制浆液，应作废浆处理，严禁再用。搭接施工的相邻搅拌桩施工间隔不得超过12小时。注浆时通过2台注浆泵2条管路同Y型接头在H口进行混合，注浆压力为1.5Mpa～2.5Mpa，注浆流量为80～120L/min/每台。 9、钻进搅拌提升 三轴水泥搅拌桩止水帷幕采用两喷两搅的施工工艺，水泥和原状土须均匀搅拌，下沉和提升过程中均为注浆搅拌，同时严格控制下沉和提升速度：下沉速度为0.5～1.0m/min,提升速度为1.0～1.5m/min，在桩底部分宜重复搅拌注浆。 另外，按照三轴搅拌桩的施工工艺，三轴搅拌机在下钻时，注浆的水泥用量占总数的70％～80％，而提升时为20％～30％。按照技术交底要求均匀、连续
1) 、大幅桩截面积为：S=<( 1-90.198宁360) X 3.14X 0.852X 1/4+0.3 X 0.301>X 2+ (1-90.198- 360X 2)X 3.14X 0.852 X 1/4+0.3X 0.301 X 2?1.495m 2或 3X 3.14X 0.852X 1/4- ((90/360)X 3.14X 0.852X 1/4-0.3X 0.301）X 4?1.495 （注 1） 2） 、大幅桩水泥用量：m 1二S X 桩长X 1.8X 水泥掺量。（注2） 3） 、坝体第1排施工按顺序施工，在第2排起施工时注意搭接并 防 止前后左右出现施工冷缝。 2、 单排止水 1）、大幅桩截面积为：3=1.495*; 一、三轴搅拌桩 1、 多排坝体 图 i.i.i 图 1.1.2 0O 1 : J X ZF CX. z z J v z z / J t z y z / r z / 600 600 1200 1200 1200 1200 1~T _―——i * ---- 扌 彳 -------- 图 1.2.1 tfeZL 1 ifeZLJ ife 工 2 ZE.j 陆工心 ■ ■ ?J ■" ■= t.. ..r_ ------- ------------------------------------------------------------------------------------------------------ . o LTI
小幅桩截面积为： S=3.14x 0.851 2 x 1/4=0.567m F ; 中幅桩截面积 为： S 二(S+ 9) - 2=1.031 m 2; 2）、大幅桩水泥用量：m i 二S x 桩长x 1.8 x 水泥掺量; 小幅桩水泥用量： m 2二9 x 桩长x 1.8x 水泥掺量； 中幅桩水泥用量： m 3二S x 桩长x 1.8x 水泥掺量。 3）单排止水施工顺序按图1.2.1施工1、施工2、施工3、施工4、 施工5,双排止水除按图1.2.1施工同时注意前后排施工冷缝的出 1 ）、一幅桩截面积： S= （ 1-88.831/360） x 0.35 2 x 3.14 x 2+0.25X 0.49=0.702* ；（同三轴搅拌桩计算方法） 2）、一幅桩水泥用量：m= SX 桩长x 1.8x 水泥掺量。 3）、在第1排施工按顺序施工，在第2排起施工时注意搭接并防止前 2.1 、双轴搅拌桩
中铁十局集团有限公司 亳州市建安隧道工程 三轴水泥搅拌桩施工方案 中铁十局集团有限公司亳州市建安隧道工程项目经理部 二零一六年十月
目录 1 编制说明 0 1.1编制依据 0 1.2编制原则 0 1.3适用范围 0 2 工程数量及水文情况 0 2.1主要工程数量 0 2.2工程地质条件 0 3 施工计划 (1) 3.1施工进度计划 (1) 3.2机械投入计划 (2) 3.3人员投入计划 (2) 4 施工方案与工艺 (2) 4.1测量放线 (3) 4.2开挖沟槽 (3) 4.3三轴搅拌桩孔位定位 (3) 4.4钻机就位 (3) 4.5钻进施工 (4) 4.6水泥浆配合比 (4) 4.7置换土处理 (5) 4.8施工记录 (5) 5.施工安全保证措施 (5) 5.1机械作业及设备使用安全措施 (5) 5.2用电安全预防措施 (6) 6.施工质量保证措施 (6)
6.1三轴水泥搅拌桩施工质量控制措施 (6) 6.2夜间施工保证措施 (8) 7.文明施工及环境保护保证措施 (8) 7.1文明施工保证措施 (8) 7.2环境保护措施 (9)
三轴水泥搅拌桩施工方案 1 编制说明 1.1 编制依据 （1）亳州市建安隧道工程施工图及其它相关设计资料； （2）国家及公路行业现行有关施工规范、验收标准。 （3）亳州市建安隧道工程实施性施工组织设计； （4）我集团公司以往积累的施工经验，拥有的技术装备力量、机械设备状况、管理水平、工法及科技成果。 1.2 编制原则 （1）根据设计图纸结合现场实际情况，制定科学合理、经济适用、切实可行的施工方案，确保建安隧道工程三轴水泥搅拌桩的各项技术经济指标及施工工期等要求得以实现。 （2）充分考虑三轴水泥搅拌桩施工过程中的重、难点。 （3）合理利用现场资源配置，施工中合理安排施工顺序。 1.3 适用范围 本方案适用于亳州市建安隧道工程三轴水泥搅拌桩分项工程，施工里程为K0+347～K0+830。 2 工程数量及水文情况 2.1 主要工程数量 主要工程数量表如下： （1）地形地貌 工程沿线场地为涡河漫滩及河床地貌。岸边地面标高36.50～38.60m，堤顶标高约40m，两堤内宽度约为300m，涡河水面常水位宽度约210m，水面标高约35m，最大水深7.50m。工程沿线分布的⑤、⑦层为承压含水层，⑤层水头标高约32m，⑦层水头标高约33m。
X.12.5.10 三轴水泥土搅拌桩施工方案 本工程小商品市场站附属结构出入口止水帷幕采用φ850@600mm三轴水泥土搅拌桩。 1、搅拌桩施工工艺施工准备 A 场地布臵 (A) 设备进场前，场地必须达到“三通一平”，大型机械行走路线软弱地面必须加垫料夯实、夯平。 (B) 清除障碍物的区域，必须及时回填素土并用挖机分层夯实，确保地基承载力，为三轴搅拌桩施工提供条件。 (C) 开挖沟槽前，应摸清地下管线等障碍物，并采取有效的措施将施工区域内的地上、地下障碍物清除和处理完毕。 B材料准备及材料使用计划 (A) 本工程三轴搅拌桩止水帷幕施工采用P.S.A32.5级普通硅酸盐水泥，水泥分批进场；选择合格的水泥供应商，确保使用设计强度等级的水泥，做好各类材料质量复试工作，杜绝不合格材料进入工地。 (B) 编制水泥需用量计划和分批进场计划，并按照分批进场计划及时组织进场，按照“施工区域划分及场布图”指定的位臵堆放整齐。 C技术准备 (A)施工前召开施工技术人员及设计人员的技术交底会，熟悉设计图纸和有关《规程》，明确施工图纸要求及有关质量检验评定标准，明确工程质量保证措施、施工安全措施及文明施工要求。 (B)明确施工方案，熟悉施工顺序，协调各工种各工序之间关系，做到安排合理，精心组织，确保工程质量。 2、三轴水泥土搅拌桩工艺流程 水泥搅拌桩施工工艺主要流程为：
图13-- 水泥土搅拌墙典型施工顺序 ④完成一幅墙体搅拌⑤下一循环开始 ③钻杆搅拌提升②桩底重复搅拌①钻进搅拌下沉三轴水泥搅拌桩施工示意图 三轴泥搅拌桩施工工艺流程图
3、三轴水泥土搅拌桩施工工序 (1)测量放样 施工前，根据设计图纸，定位放线，开挖沟槽，然后放第一组桩柆，根据设计图纸尺寸带线。 (2)制备水泥浆 水泥用量按设计标准为土体质量的15%，水灰比为0.45。施工中加水可使用定量容器进行用水量控制。 (3)预拌下沉喷浆 待水泥搅拌桩机的冷却水循环正常后，启动搅拌桩机电机，放松搅拌桩机吊索，使搅拌桩机沿导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制。下沉速度≤0.8m/分，工作电流不应大于70A。开始喷浆搅拌，喷浆过程中，不断搅拌水泥浆。随时观察设备运行及地层变化情况，钻头下沉至设计深度位臵时，停止钻进。 (4)提升喷浆 提升钻头喷浆。喷浆过程中，不断搅拌水泥浆，防止其离析，并通过电脑自动计录，喷浆量，离地面50cm时，停止喷浆。 (5)二次搅拌喷浆 第一次喷浆完成后，继续二次下沉进行补浆喷浆，搅拌至设计位臵深度。 (6)清洗 若桩机停止施工或施工间歇时间太长时，向水泥浆搅拌桶中加入清水，开启灰浆泵，清洗全部管中残存的水泥浆。直至基本干净。并将粘附在搅拌头的软土清洗干净 (7)移位 桩机移至进行下一桩位，重复进行上述步骤的施工。
国防公路改造工程 单 轴 搅 拌 桩 施 工 方 案
目录 1. 编制说明 2. 工程地质、水文概况 3．施工工艺和技术参数 4 . 主要施工机械、测量仪器 5. 主要施工人员配置 6. 施工技术要求及措施 7. 雨季施工措施 8、应急处理措施
1.编制说明 1.1编制目的 本施工方案是广东省公安边防总队第五支队临时国防公路单轴水泥搅拌桩工程的施工依据和指导性文件之一，主要体现单轴水泥搅拌桩施工活动全过程的总体构思和布置，是指导工程施工过程中各项生产活动的技术、经济综合性文件。 1.2编制依据 ①．中交第二公路勘察设计研究院有限公司提交的岩土工程勘查报告及施工图纸设计文件。 ②．工程现场及周边环境实际情况。 ③.本工程拟使用的规范及标准： a.《建筑基坑支护技术规程》（JGJ120-2012）； b.《建筑地基处理技术规范》(JGJ79-2002)； c. 《建筑地基基础工程施工质量及验收规范》（GB50202-2002）； d. 《建筑项目管理规范》（GB/T50326-2001）； e. 《工程测量规范》（GB50026-2001）； f. 《建筑施工安全检查标准》（JGJ55-99）； g. 《建筑机械使用安全技术规范》（JGJ33-2001）； h. 《施工现场临时用电安全技术规范》（GB50194-93）； 2.工程地质、水文概况 详见岩土工程详细勘察报告。 3．施工工艺和技术参数 3.1施工工艺 单轴水泥搅拌桩采用二喷四搅的成桩工艺，施工工艺流程: 定位放线→桩机就位→复核桩位→制备灰浆→喷浆搅拌下沉→喷浆搅拌提升→重复搅拌下沉→重复搅拌提升→搅拌提升至桩顶并冲洗浆管（如下图所示）
三轴搅拌桩的计算方法文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
关于多轴水泥搅拌桩的计价释疑当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整， 工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S 为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（2）2××3=1.7024m2 圆心角：θ=2×acos=° 一个扇形面积：S2=（2）2××360=0.1423 m2 三角形面积： S3=0.0903 m2一个弓形面积: S4=S2-S3=0.052 m2每次成活桩截面积: S=S1-4×S4=1.4944m2水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一般设计往往只给出一个掺量比例，而没有考虑套打部位时重叠部位截面范围掺量比例的确定，特别是当采用整个桩径断面套打时，如三轴搅拌桩按整个桩径套打时，其断面情况如下图： 1次成2次成 2次成 1次成
因水泥搅拌桩所谓的“套打”和搅拌不是分别计算的子目，假设设计要求水泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为15%，故原设计的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，则“套打”部位如不考虑扣除一次成活扣除的弓形部位，上图计算3次处将为45%、计算2次部位为20%了如为后者，而计算一次处却为不超过5%了，所以设计仅简单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。 而且所谓的掺入水泥比例定额是按搅拌时地基土的容重考虑的，在第一次成活时地基土容重必定小于第二次成活时的地基土容重，所以，设计还应该明确搅拌桩成活后的地基土应该达到的容重，这样在造价计算时建施双方就不会有争议了。 一、三轴搅拌桩 1、多排坝体 图1.1.1 图1.1.2 1）、大幅桩截面积为：S =<（÷360）×××1/4+×>×2+（÷360× 1 2）×××1/4+××2≈或3×××1/4-（（90/360）×××1/×）×4≈（注1）
关于多轴水泥搅拌桩的计价释疑 当搅拌桩施工工艺与计价定额不同时，有关的工程量计算和计价规则也应随着调整， 工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积” 则不可行，应该扣除桩径截面一次形成的重叠部位面积，如下图为三轴搅拌桩，一次成活三个桩径断面，应扣除两个部位的重叠面积。 设桩径为850mm ，桩轴（圆心）矩为600mm ，则每次成活桩截面积S 为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（2）2××3=1.7024m 2 圆心角： θ=2×acos=° 一个扇形面积：S2=（2）2××360=0.1423 m 2 三角形面积： S3=0.0903 m 2一个弓形面积: S4=S2-S3=0.052 m 2每次成活桩截面积: S=S1-4×S4=1.4944m 2水泥的掺量：水泥掺量的问题主要是因水泥搅拌桩的“套打”工艺产生，一般设计往往只给出一个掺量比例，而没有考虑套打部位时重叠部位截面范围掺量比例的确定，特别是当采用整个桩径断面套打时，如三轴搅拌桩按整个桩径套打时，其断面情况如下图： 因水泥搅拌桩所谓的“套打”和搅拌不是分别计算的子目，假设设计要求水泥搅拌桩全断面“套打”，搅拌涉及的水泥掺入比仅简单规定为15%，故原设计的水泥掺入比是指一次成活时或多次成活后的标准要求不明确，如是前者，则“套打”部位如不考虑扣除一次成活扣除的弓形部位，上图计算3次处将为45%、计算2次部位为20%了如为后者，而计算一次处却为不超过5%了，所以设计仅简单明确一个水泥掺入比例是不够的，应明确水泥掺入比例是指何中情况下的。 1次成活2次成活1次成活2次成活
金湾航空城产业服务中心 单轴水泥搅拌桩专项施工方案 施工单位：广东建粤工程有限公司 编制：编制时间： 审核：审核时间：
审批：审批时间： 目录 第一章编制说明 (1) 第一节工程概况 (1) 第二节编制依据 (2) 第三节工程地质及水文地质情况 (2) 第二章设备及人员配置. (3) 第三章施工进度计划. (5) 第四章施工方案 (5) 第一节施工前期准备. (5) 第二节试桩 (6) 第三节桩机行走路线. (7) 第四节施工工艺及施工方法. (7) 第五章质量保证措施. (11) 第一节质量控制措施. (11) 第二节质量检验措施. (13) 第三节施工质量管理措施. (13) 第四节质量保证措施. (13) 第六章安全保证措施及安全保证体系. (15) 第一节安全生产保证体系及管理制度. (15) 第七章环境保护及消防安全措施 (18) 第一节环境保护. (18) 第二节现场文明施工. (19)
第一章编制说明 第一节工程概况 本工程在珠海市金湾区航空城内，位于中心湖东侧、珠海市金湾公共文化中心 北侧。北侧现状标高约3m地下室边距待建金帆大道边线约19.5m，东北角金帆大道以完成施工，道路标咼3.60 m，经业主确认，转角处现状管线软基处理施工前先废除，待基坑回填后进行恢复；东侧地下室边线距迎河东路约29m迎河东路已通车，道路标高3.60m,道路下方有电缆、通信、给排水管线，地下室边线距管线22~25m 南侧地下室边距待建文化产业中心（-1F）12m西侧为35~50m空地。 东侧迎河东路、东北角已建金帆大道已进行软基处理，本场地及南侧公共文化 中心根据软基处理施工图要求：场地均采用真空预压+ 堆水处理。真空预压设计时间120天，预计沉降1.348m,预计工后沉降0.28m （20年使用期）于2016年12月开始进行软基处理施工。 本地块士0.00=4.60m，设两层地下室，根据业主提资，底板按500mm考虑。 本基坑底周长约724m面积约31876n2。基坑开挖深度约3.80~8.80m。
水泥搅拌桩工程量的计算： 定额的工程量计算规则是按桩径截面积乘以桩长，采用多轴施工搅拌桩的工程量计算关键在于桩截面积的确定，仍采用“桩径截面积”则不可行，应该扣除桩径截面一次形成的重叠部位面积，三轴搅拌桩单排止水及多排加固的工作量计算如下，一次成活三个桩径断面，应扣除两个部位的重叠面积。 1、设桩径为850mm，桩轴（圆心）矩为600mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.85/2）2×3.1416×3=1.7024m2 圆心角：θ=2×acos(0.3/0.425)=90.1983° 一个扇形面积：S2=（0.85/2）2×3.1416×90.1983/360=0.1423 m2 三角形面积： S3=(0.4252-0.32)1/2×2×0.3/2=0.0903 m2 一个弓形面积: S4=S2-S3=0.1423-0.0903=0.052 m2 每次成活桩截面积: S=S1-4×S4=1.7024-0.052*4=1.4944m2 套接一孔：每幅桩平均截面积为(1.4944+1.7024/3)/2=1.031m3 即：工作量=桩径截面积（1.031m3）×设计桩长×桩数。 2、设桩径为650mm，桩轴（圆心）矩为450mm，则每次成活桩截面积S为三个圆面积扣减4个重叠的弓形面积，计算方式为： 原面积： S1=（0.65/2）2×3.1416×3=0.9955m2 圆心角：θ=2×acos(0.225/0.325)=92.3738° 一个扇形面积：S2=（0.65/2）2×3.1416×92.3738/360=0.085 m2
摘要：本文通过新建贵阳至广州铁路肇庆东站工程实践，对多轴、多项水泥搅拌桩的施工工艺进行了初步的研究，对施工准备、机具、材料、工艺控制、质量检验等逐一进行分析与介绍，以使此项新工艺在施工中得到广泛运用。 多轴、多向水泥搅拌桩施工工艺研究 目前高速铁路的软基处理常用桩型主要有高压旋喷、水泥搅拌、砂、碎石桩以及管桩、CFG桩等。多轴、多向水泥搅拌桩为近年来拟逐步推广的一种新桩型，由于桩体材料中掺入了一定量的粉细砂，增加了地基土中的粗颗粒含量,降低地基土的塑性指数,改良土的物理力学性质指标,明显提高桩体无侧限抗压强度，因此在处理高有机质（腐质）等朔性指数高的软基中桩体强度、桩型可得到有效保证，同时由于特殊的搅拌工艺，即多轴旋转、多层叶片不同向旋转、喷浆，搅拌效果较普通搅拌桩要均匀、彻底，加之其材料构成简单、设备投入小，喷浆压力低，施工方便，因而总体成本低，对处理特定类型的软基投资小、效果好，具有一定的推广价值。 1工艺原理 普通搅拌桩实际上可称作单轴、单向搅拌桩，即单轴旋转、单向搅拌的成桩工艺，而多轴、多向水泥搅拌桩采用2根及以上轴独立旋转、2层及以上叶片多向旋转喷浆的成桩工艺。 多轴、多向水泥搅拌桩采用水泥作为固化剂，即在纯水泥浆中掺入一定比例的粉细砂,增加地基土中的粗颗粒含量,降低地基土的塑性指数,改良土的物理力学性质指标,明显提高桩体无侧限抗压强度。该工艺攻克了常规水泥土搅拌桩在塑性指数高的粘性土层中成桩强度低的难题,可适用于塑性指数大于25的粘土(规范规定粘土塑性指数大于25时不宜采用水泥土搅拌桩),同时在淤泥质土、淤泥层中成桩强度明显提高。采用由PH-5型桩机改进的“多向、多轴搅拌水泥桩机”，下钻过程基本完成所需浆材（水泥）的喷射，多向、多轴、多层叶片同时搅拌，仅需二喷二搅工艺施工。 1.1施工工艺流程 工艺流程图 (1）搅拌桩机就位、调平，钻头对准桩位。 (2）搅拌、喷浆下沉：启动搅拌机，使其钻杆沿导向架向下搅拌切土，同时开启送浆泵向土体喷水泥，此时多轴上的叶片同时正反向旋转搅拌直到设计深度。 (3）达到预定设计深度后，在桩端就地持续喷浆搅拌10～30秒以上，使桩端水泥土充分搅拌均匀（下沉喷浆为总浆量的70%以上）。 (4）搅拌、喷浆提升：此时喷浆目的是为了避免喷浆口被堵塞，同时多向多轴搅拌桩机钻杆上叶片正反向旋转，继续搅拌水泥土。 (5）搅拌完毕：搅拌、喷浆提升到地表或设计标高，完成单根多向多轴搅拌水泥桩的施工。
