隔离器与环形器的分类

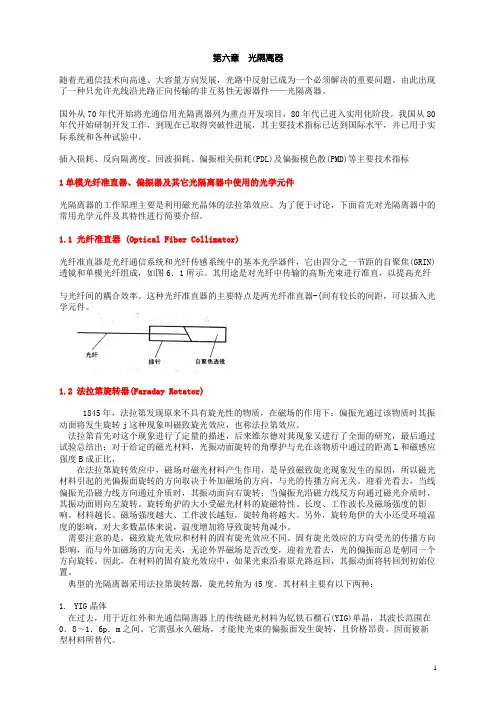

第六章光隔离器随着光通信技术向高速、大容量方向发展，光路中反射已成为一个必须解决的重要问题。

由此出现了一种只允许光线沿光路正向传输的非互易性无源器件——光隔离器。

国外从70年代开始将光通信用光隔离器列为重点开发项目，80年代已进入实用化阶段。

我国从80年代开始研制开发工作，到现在已取得突破性进展，其主要技术指标已达到国际水平，并已用于实际系统和各种试验中。

插入损耗、反向隔离度、回波损耗、偏振相关损耗(PDL)及偏振模色散(PMD)等主要技术指标1单模光纤准直器、偏振器及其它光隔离器中使用的光学元件光隔离器的工作原理主要是利用磁光晶体的法拉第效应。

为了便于讨论，下面首先对光隔离器中的常用光学元件及其特性进行简要介绍。

1.1 光纤准直器 (Optical Fiber Collimator)光纤准直器是光纤通信系统和光纤传感系统中的基本光学器件，它由四分之一节距的自聚焦(GRIN)透镜和单模光纤组成，如图6．1所示。

其用途是对光纤中传输的高斯光束进行准直，以提高光纤与光纤间的耦合效率。

这种光纤准直器的主要特点是两光纤准直器-{间有较长的间距，可以插入光学元件。

1.2 法拉第旋转器(Faraday Rotator)1845年，法拉第发现原来不具有旋光性的物质，在磁场的作用下：偏振光通过该物质时其振动面将发生旋转j这种现象叫磁致旋光效应，也称法拉第效应。

法拉第首先对这个现象进行了定量的描述，后来维尔德对萁现象又进行了全面的研究，最后通过试验总结出：对于给定的磁光材料，光振动面旋转的角摩护与光在该物质中通过的距离L和磁感应强度B成正比，在法拉第旋转效应中，磁场对磁光材料产生作用，是导致磁致旋光现象发生的原因，所以磁光材料引起的光偏振面旋转的方向取决于外加磁场的方向，与光的传播方向无关。

迎着光看去，当线偏振光沿磁力线方向通过介质时，其振动面向右旋转；当偏振光沿磁力线反方向通过磁光介质时，其振动面则向左旋转。

旋转角护的大小受磁光材料的旋磁特性、长度、工作波长及磁场强度的影响。

按照连接形式不同，通常，射频隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT）、微带（基片）、波导隔离器环形器。

1
同轴隔离器环形器：按接头形式不同，又可分为N型（公头、母头），SMA型（公头、母头）。

2
带线（嵌入式）隔离器环形器：也叫嵌入式隔离器/环行器只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环行器一般可以直接焊接在板子上使用。

带线隔离器带线环形器
3
SMT隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用，可过回流焊，通常批量会使用该封装，过回流焊直接贴装，简单方便。

表贴隔离器表贴环形器
4
微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。

微带隔离器微带环形器
5
波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、 WR42(BJ220)、WR34(BJ260)、
WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)
波导隔离器波导环形器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

无人机通信频段划分----隔离器、环形器无人机、通信频段、隔离器、环形器、工信部根据《中华人民共和国无线电频率划分规定》及我国频谱使用情况，规定840.5-845MHz、1430-1444MHz和2408-2440MHz频段用于无人驾驶航空器系统。

1、840.5-845MHz可用于无人驾驶航空器系统的上行遥控链路。

其中，841-845MHz也可采用时分方式用于无人驾驶航空器系统的上行遥控和下行遥测链路。

2、1430-1444MHz频段可用于无人驾驶航空器系统下行遥测与信息传输链路，其中，1430-1438MHz频段用于警用无人驾驶航空器和直升机视频传输，其他无人驾驶航空器使用1438-1444MHz频段。

3、2408-2440MHz频段可作为无人驾驶航空器系统上行遥控、下行遥测与信息传输链路的备份频段。

相关无线电台站在该频段工作时不得对其他合法无线电业务造成影响，也不能寻求无线电干扰保护。

4、上述频段的信道配置，所用无线电设备发射功率、无用发射限值和接收机的邻道选择性应符合相关要求。

5、频率使用、无线电台站设置和所用无线电发射设备应符合国家无线电管理及无人驾驶航空器系统管理有关规定。

在此列举一些无人机禁区：机场、高楼林立的CBD、人群聚集的地方、高压线、手机基站、很多人放风筝的地方、钢筋混凝土地面、铁塔、铁矿、深水码头、远离海岸的水面、军事设施等。

市面上以大疆产品为居多，这里简单讲讲，大疆通常为2.4Ghz，也就是约.2400Mhz。

此工作频段位于无人机系统下行链路。

假如你是一位因新奇而去玩的飞手，请注意：远离电场、磁场比较强的设施，防止信号丢失。

下面简单介绍几款隔离器环形器可用于无人机通信频段无人机通信频段隔离器外形尺寸图无人机通信频段环形器指标参数无人机通信频段环形器外形尺寸图以上简单介绍了两款隔离器环形器的指标参数及外形尺寸，无人机通信频段隔离器环形器还有更多尺寸可以选择。

优译主要生产的产品：射频隔离器、环形器、同轴衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。

射频电路设计理论及应用题集一、选择题1. 以下关于射频信号特点的描述，错误的是（）A. 射频信号具有较高的频率，通常在几百kHz到几十GHz范围内B. 射频信号在传输过程中容易受到衰减和干扰C. 射频信号的波长较长，因此其传播特性与低频信号相似D. 射频信号的能量在空间中以电磁波的形式传播答案：C2. 在射频电路中，常用的单位dBm表示（）A. 功率的绝对值B. 功率的相对值，相对于1mW的功率C. 电压的绝对值D. 电压的相对值，相对于1mV的电压答案：B3. 射频传输线的特性阻抗主要取决于（）A. 传输线的长度B. 传输线的材料C. 传输线的几何形状和填充介质D. 传输线上传输的信号频率答案：C4. 以下哪种射频滤波器在通带内具有最平坦的频率响应？（）A. 巴特沃斯滤波器B. 切比雪夫滤波器C. 椭圆滤波器D. 贝塞尔滤波器答案：A5. 射频放大器的增益通常用以下哪种方式表示？（）A. 电压增益B. 电流增益C. 功率增益D. 以上都是答案：D6. 射频电路中的噪声主要来源不包括（）A. 电阻热噪声B. 晶体管散粒噪声C. 电源噪声D. 光噪声答案：D7. 对于射频混频器，以下描述正确的是（）A. 实现信号的频率上变频和下变频B. 只用于将高频信号转换为低频信号C. 输入和输出信号的频率相同D. 不会引入额外的噪声答案：A8. 以下哪种射频振荡器具有较好的频率稳定性？（）A. 考毕兹振荡器B. 克拉泼振荡器C. 晶体振荡器D. 哈特莱振荡器答案：C9. 射频系统中的阻抗匹配的目的是（）A. 最大化信号传输功率B. 减小信号反射C. 提高系统效率D. 以上都是答案：D10. 在射频电路设计中，史密斯圆图主要用于（）A. 计算电路的增益B. 分析电路的噪声性能C. 进行阻抗匹配D. 设计滤波器答案：C11. 以下哪种射频天线具有较宽的带宽？（）A. 偶极子天线B. 微带天线C. 喇叭天线D. 对数周期天线答案：D12. 射频信号的波长与频率的关系是（）A. 波长等于频率除以光速B. 波长等于光速乘以频率C. 波长等于光速除以频率D. 波长与频率无关答案：C13. 射频收发机中的低噪声放大器通常位于（）A. 接收链路的前端B. 接收链路的后端C. 发射链路的前端D. 发射链路的后端答案：A14. 以下哪种因素会导致射频信号的衰减？（）A. 自由空间传播损耗B. 障碍物阻挡C. 大气吸收D. 以上都是答案：D15. 射频功率放大器的效率主要取决于（）A. 工作电压B. 工作电流C. 工作频率D. 输出功率和输入功率的比值答案：D16. 对于射频开关，以下性能指标最重要的是（）A. 插入损耗B. 隔离度C. 开关速度D. 以上都是答案：D17. 以下哪种射频调制方式具有较高的频谱效率？（）A. 幅度调制（AM）B. 频率调制（FM）C. 相位调制（PM）D. 正交幅度调制（QAM）答案：D18. 射频电路中的寄生电容和电感主要来源于（）A. 元器件的物理结构B. 电路布线C. 电路板的材料D. 以上都是答案：D19. 以下关于射频集成电路（RFIC）的优点，错误的是（）A. 尺寸小B. 成本低C. 性能高D. 设计难度小答案：D20. 射频系统中的S参数，S21表示（）A. 输入端口的反射系数B. 输出端口的反射系数C. 正向传输系数D. 反向传输系数答案：C21. 以下关于射频功率分配器的描述，错误的是（）A. 用于将输入功率等分为多个输出端口的功率B. 常见的有威尔金森功率分配器和定向耦合器型功率分配器C. 其性能主要取决于插入损耗和隔离度D. 不会对输入信号的频率和相位产生影响答案：D22. 在射频低通滤波器的设计中，以下哪种结构常用于实现陡峭的截止特性？（）A. 集总参数元件构成的滤波器B. 微带线结构的滤波器C. 声表面波滤波器D. 腔体滤波器答案：D23. 射频压控振荡器（VCO）的输出频率通常由以下哪个因素控制？（）A. 输入电压的幅度B. 输入电压的频率C. 输入电压的相位D. 输入电压的直流偏置答案：A24. 对于射频混频器，以下哪种非线性特性是其实现频率变换的关键？（）A. 乘法特性B. 平方律特性C. 指数特性D. 对数特性答案：A25. 以下哪种射频放大器具有较高的输出功率和效率，但线性度较差？（）A. A 类放大器B. B 类放大器C. C 类放大器D. D 类放大器答案：C26. 射频环形器的主要作用是（）A. 实现信号的单向传输，提高系统的隔离度B. 对输入信号进行滤波和放大C. 改变输入信号的频率和相位D. 分配输入信号的功率到多个输出端口答案：A27. 以下关于射频衰减器的描述，正确的是（）A. 用于增大输入信号的功率B. 可以通过改变电阻值来调节衰减量C. 对输入信号的频率和相位没有影响D. 以上都是答案：C28. 射频带通滤波器的中心频率和带宽主要由以下哪些元件决定？（）A. 电感和电容B. 电阻和电容C. 电感和电阻D. 晶体管和电容答案：A29. 射频锁相环（PLL）中，相位比较器的作用是（）A. 比较输入信号和反馈信号的相位差，并产生误差电压B. 放大输入信号的功率C. 对输入信号进行滤波D. 产生稳定的参考频率答案：A30. 以下哪种射频组件常用于实现阻抗匹配和功率分配的功能？（）A. 巴伦（Balun）B. 功分器（Power Divider）C. 耦合器（Coupler）D. 以上都是答案：D31. 射频开关二极管在导通状态下，其电阻值通常为（）A. 几欧姆到几十欧姆B. 几百欧姆到几千欧姆C. 几兆欧姆到几十兆欧姆D. 无穷大答案：A32. 对于射频滤波器的品质因数（Q 值），以下描述正确的是（）A. Q 值越高，滤波器的选择性越好，但带宽越窄B. Q 值越低，滤波器的选择性越好，但带宽越窄C. Q 值与滤波器的选择性和带宽无关D. Q 值只影响滤波器的插入损耗答案：A33. 以下哪种射频放大器的结构适合在高频下工作，并具有较好的噪声性能？（）A. 共发射极放大器B. 共基极放大器C. 共集电极放大器D. 差分放大器答案：B34. 射频电感器在高频下，其电感值通常会（）A. 增大B. 减小C. 保持不变D. 先增大后减小答案：B35. 以下关于射频电容器的描述，错误的是（）A. 在高频下，其电容值可能会偏离标称值B. 寄生电感会影响其在高频下的性能C. 通常使用陶瓷电容和云母电容在射频电路中D. 其耐压值在射频电路中不是重要参数答案：D36. 射频放大器的稳定性主要取决于（）A. 输入输出阻抗B. 晶体管的参数和电路结构C. 电源电压和电流D. 工作温度和湿度答案：B37. 以下哪种射频组件常用于检测输入信号的功率大小？（）A. 功率探测器（Power Detector）B. 低噪声放大器（LNA）C. 混频器（Mixer）D. 压控振荡器（VCO）答案：A38. 射频集成电路中的电感通常采用以下哪种实现方式？（）A. 螺旋电感B. 片上变压器C. 金属氧化物半导体电感D. 以上都是答案：D39. 对于射频滤波器的插入损耗，以下描述正确的是（）A. 插入损耗越小，滤波器性能越好B. 插入损耗与滤波器的带宽成正比C. 插入损耗只与滤波器的结构有关，与工作频率无关D. 插入损耗是指输入信号功率与输出信号功率的差值答案：A40. 以下哪种射频组件常用于实现信号的上变频和下变频功能？（）A. 乘法器（Multiplier）B. 除法器（Divider）C. 加法器（Adder）D. 减法器（Subtractor）答案：A41. 以下关于射频双工器的描述，错误的是（）A. 用于实现收发信号的同时工作B. 通常由滤波器和开关组成C. 对收发信号的隔离度要求不高D. 能有效避免收发信号之间的干扰答案：C42. 射频PIN二极管在射频电路中的主要作用不包括（）A. 作为开关控制信号的通断B. 用于衰减器调整信号强度C. 构成放大器放大信号D. 进行相位调制答案：D43. 在射频放大器的设计中，为了提高线性度，可以采用（）A. 负反馈技术B. 增加工作电流C. 提高工作电压D. 减少晶体管数量答案：A44. 以下哪种射频组件常用于实现不同频段信号的分离？（）A. 分频器B. 合路器C. 滤波器组D. 以上都是答案：D45. 射频放大器中的增益压缩现象主要是由于（）A. 输入信号过大B. 电源电压不稳定C. 晶体管的非线性特性D. 负载阻抗不匹配答案：C46. 对于射频限幅器，以下描述正确的是（）A. 限制输入信号的功率在一定范围内B. 只对大信号进行限幅，小信号不受影响C. 不会引入额外的噪声D. 对信号的频率和相位没有影响答案：A47. 射频匹配网络的设计目标通常不包括（）A. 实现最大功率传输B. 减小反射系数C. 增加噪声系数D. 优化电路的稳定性答案：C48. 以下哪种射频组件常用于提高信号的纯度和稳定性？（）A. 锁相放大器B. 预放大器C. 选频放大器D. 以上都是答案：D49. 射频隔离器与环形器的主要区别在于（）A. 隔离器是单向传输，环形器是多向传输B. 隔离器的插入损耗更低C. 环形器的工作频率范围更广D. 隔离器能完全阻止反向信号传输答案：D50. 在射频混频器的设计中，为了减少寄生响应，通常会（）A. 优化电路布局B. 选择合适的晶体管C. 采用平衡结构D. 以上都是答案：D51. 射频延迟线的主要作用是（）A. 调整信号的相位B. 产生定时信号C. 延迟信号的传输D. 以上都是答案：D52. 以下关于射频放大器的噪声系数，描述错误的是（）A. 噪声系数越小，放大器的噪声性能越好B. 与放大器的增益无关C. 受输入信号源内阻的影响D. 是衡量放大器内部噪声大小的重要指标答案：B53. 射频检波器通常用于（）A. 从射频信号中提取调制信息B. 检测信号的频率C. 放大信号的功率D. 实现阻抗匹配答案：A54. 对于射频耦合器，以下性能指标较为重要的是（）A. 耦合度和方向性B. 插入损耗和隔离度C. 带宽和中心频率D. 以上都是答案：D55. 以下哪种射频组件常用于实现频率合成？（）A. 直接数字频率合成器（DDS）B. 锁相环频率合成器（PLL）C. 压控振荡器（VCO）D. 以上都是答案：D56. 射频放大器的稳定性判别方法中，常用的是（）A. 波特图法B. 奈奎斯特稳定判据C. S 参数法D. 以上都是答案：D57. 以下关于射频滤波器的群延迟特性，描述正确的是（）A. 反映信号通过滤波器时的相位延迟B. 群延迟越平坦，信号失真越小C. 对于线性相位滤波器，群延迟为常数D. 以上都是答案：D58. 射频放大器的1dB压缩点是指（）A. 输出功率比线性增益下降1dB时的输入功率B. 输出功率比线性增益下降1dB时的输出功率C. 输入功率比线性增益下降1dB时的输入功率D. 输入功率比线性增益下降1dB时的输出功率答案：A59. 以下哪种射频组件常用于实现宽带匹配？（）A. T 型匹配网络B. π型匹配网络C. 渐变线匹配D. 以上都是答案：D60. 射频放大器的三阶交调截点越高，表示（）A. 线性度越好B. 增益越高C. 噪声系数越小D. 带宽越大答案：A61. 以下关于传输线特性阻抗的描述，错误的是（）A. 特性阻抗是传输线的固有属性，与线的长度无关B. 它取决于传输线的几何结构和填充介质的特性C. 对于同轴线，特性阻抗只与内导体和外导体的半径比有关D. 特性阻抗的值可以随着传输信号的频率变化而大幅改变62. 在均匀传输线上，行波状态下的特点是（）A. 沿线电压和电流的幅值不变B. 沿线电压和电流的相位不断变化C. 存在反射波，导致信号失真D. 传输线的输入阻抗等于特性阻抗答案：A63. 传输线的输入阻抗与以下哪个因素无关？（）A. 传输线的长度B. 传输线的特性阻抗C. 终端负载阻抗D. 传输线的材料答案：D64. 对于无损耗传输线，以下描述正确的是（）A. 其电阻和电导都为零B. 信号在传输过程中不会有衰减C. 特性阻抗为纯电阻D. 以上都是答案：D65. 当传输线终端短路时，其输入阻抗为（）A. 零B. 无穷大D. 纯电容答案：C66. 传输线的驻波比等于（）A. 最大电压与最小电压之比B. 最大电流与最小电流之比C. 输入阻抗与特性阻抗之比D. 反射系数的模答案：A67. 在传输线中，反射系数的模等于（）A. 终端负载阻抗与特性阻抗的差值除以它们的和B. 终端负载阻抗与特性阻抗的和除以它们的差值C. 终端负载阻抗除以特性阻抗D. 特性阻抗除以终端负载阻抗答案：A68. 以下哪种传输线常用于高频和微波领域？（）A. 双绞线B. 同轴线C. 平行双线D. 微带线答案：D69. 传输线的衰减常数主要取决于（）A. 传输线的电阻和电导B. 传输线的电感和电容C. 传输线的特性阻抗D. 传输信号的频率答案：A70. 对于有损传输线，以下说法错误的是（）A. 信号在传输过程中会有功率损耗B. 其特性阻抗是复数C. 输入阻抗始终等于特性阻抗D. 衰减常数不为零答案：C71. 当传输线终端开路时，沿线电压和电流的分布特点是（）A. 电压和电流均为驻波B. 电压为驻波，电流为行波C. 电压为行波，电流为驻波D. 电压和电流均为行波答案：A72. 传输线的相速度是指（）A. 信号在传输线上的传播速度B. 等于光速除以传输线的折射率C. 与传输线的特性阻抗有关D. 以上都是答案：D73. 在传输线的匹配中，常用的匹配方法不包括（）A. 串联电感或电容B. 并联电感或电容C. 改变传输线的长度D. 增加传输线的损耗答案：D74. 以下关于传输线的色散特性，描述正确的是（）A. 不同频率的信号在传输线上的传播速度不同B. 只存在于有损传输线中C. 对信号的传输没有影响D. 可以通过增加传输线的长度来消除答案：A75. 传输线的特性阻抗为50 欧姆，终端负载为100 欧姆，此时的反射系数为（）A. 1/3B. -1/3C. 1/2D. -1/2答案：A76. 当传输线的长度远小于信号波长时，传输线可以近似看作（）A. 集总参数电路B. 分布参数电路C. 电感元件D. 电容元件答案：A77. 以下哪种情况会导致传输线上出现严重的反射？（）A. 终端负载阻抗等于特性阻抗B. 终端负载阻抗为纯电阻且远大于特性阻抗C. 终端负载阻抗为纯电阻且接近特性阻抗D. 终端负载阻抗为复数且实部等于特性阻抗答案：B78. 传输线的群速度表示（）A. 多个频率分量合成信号的传播速度B. 单一频率信号的传播速度C. 信号能量的传播速度D. 以上都是答案：C79. 对于微带线，以下因素对其特性阻抗影响较大的是（）A. 线宽和介质厚度B. 线长和介质材料C. 工作频率和终端负载D. 以上都是答案：A80. 传输线的输入阻抗在某一频率下呈现感性，此时可以通过（）来实现匹配。

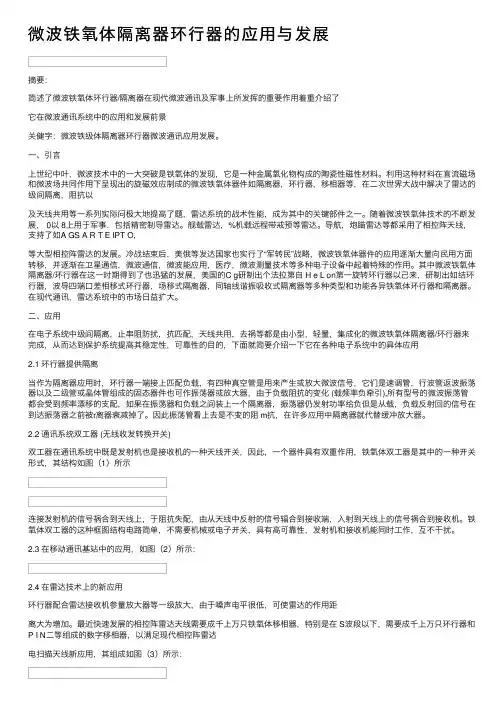

微波铁氧体隔离器环⾏器的应⽤与发展摘要：简述了微波铁氧体环⾏器/隔离器在现代微波通讯及军事上所发挥的重要作⽤着重介绍了它在微波通讯系统中的应⽤和发展前景关健字：微波铁级体隔离器环⾏器微波通讯应⽤发展。

⼀、引⾔上世纪中叶，微波技术中的⼀⼤突破是铁氧体的发现，它是⼀种⾦属氧化物构成的陶瓷性磁性材料。

利⽤这种材料在直流磁场和微波场共同作⽤下呈现出的旋磁效应制成的微波铁氧体器件如隔离器，环⾏器，移相器等，在⼆次世界⼤战中解决了雷达的级间隔离，阻抗以及天线共⽤等⼀系列实际问极⼤地提⾼了题，雷达系统的战术性能，成为其中的关键部件之⼀。

随着微波铁氧体技术的不断发展， 0以 8上⽤于军事，包括精密制导雷达。

舰载雷达，%机载远程带戒预等雷达。

导航，炮瞄雷达等都采⽤了相控阵天线，⽀持了如A GS A R T E IPT O,等⼤型相控阵雷达的发展。

冷战结束后，美俄等发达国家也实⾏了“军转民”战略，微波铁氧体器件的应⽤逐渐⼤量向民⽤⽅⾯转移，并逐渐在卫星通信，微波通信，微波能应⽤，医疗，微波测量技术等多种电⼦设备中起着特殊的作⽤。

其中微波铁氧体隔离器/环⾏器在这⼀时期得到了也迅猛的发展，美国的C g研制出个法拉第⾃ H e L on第⼀旋转环⾏器以⼰来，研制出如结环⾏器，波导四端⼝差相移式环⾏器，场移式隔离器，同轴线谐振吸收式隔离器等多种类型和功能各异铁氧体环⾏器和隔离器。

在现代通讯，雷达系统中的市场⽇益扩⼤。

⼆、应⽤在电⼦系统中级间隔离，⽌串阻防扰，抗匹配，天线共⽤，去祸等都是由⼩型，轻量，集成化的微波铁氧体隔离器/环⾏器来完成，从⽽达到保护系统提⾼其稳定性，可靠性的⽬的，下⾯就简要介绍⼀下它在各种电⼦系统中的具体应⽤2.1 环⾏器提供隔离当作为隔离器应⽤时，环⾏器⼀端接上匹配负载，有四种真空管是⽤来产⽣或放⼤微波信号，它们是速调管，⾏波管返波振荡器以及⼆级管或晶体管组成的固态器件也可作振荡器或放⼤器，由于负载阻抗的变化 (载频率负牵引),所有型号的微波振荡管都会受到频率漂移的⽀配，如果在振荡器和负载之间装上⼀个隔离器，振荡器仍发射功率给负但是从载，负载反射回的信号在到达振荡器之前被r离器衰减掉了。

环形器是单向传输信号的多端口器件。

以3端口正向环行器为例，信号传输可从端口1到2、2到3、3到1。

信号无法从2到1、3到2、1到3，反方向传输信号会被隔离。

环形器的构成：环形器由磁化的铁氧体片、传输线和输入输出连接其组成。

环形器技术指标：环形器测试曲线图同轴环形器、带线环形器、表贴环形器、宽带环形器、双节环形器、微带环形器、波导环形器、高功率环形器。

➢同轴器通常有SMA，N，BNC，7/16等带线环行器安装时用锡线焊接引脚➢具有易装，美观的特点材料成本低，体积稍小表贴环形器微带环形器波导环形器环行器单向传输原理铁氧体旋磁材料在外加高频波场与恒定直流磁场作用下，产生旋磁特性。

该特性使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振）环形器结构图环形器的应用：1、作为双工器使用：在雷达中，环行器被用作一种类型的双工器，以将信号从发射机路由到天线以及从天线到接收机，而不允许信号直接从发射机到达接收机2、作为隔离器使用：环形器的一个端口接上匹配的负载，可作为隔离器使用。

优译创立于中国深圳市，公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率最高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。

主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、带线环形器、宽带环形器、双节环形器、表贴环形器、微带环形器、高功率环形器、同轴衰减器、同轴负载、滤波器、电桥、耦合器、双工器等微波通讯产品，更多产品可参考官网。

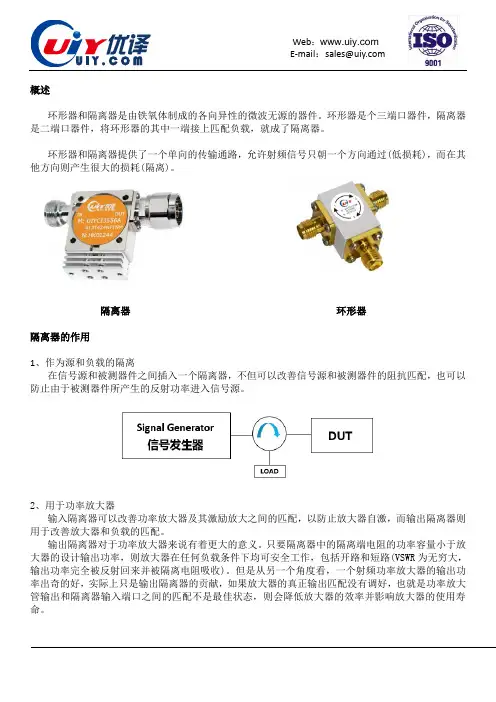

概述环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

环形器和隔离器提供了一个单向的传输通路，允许射频信号只朝一个方向通过(低损耗)，而在其他方向则产生很大的损耗(隔离)。

隔离器环形器隔离器的作用1、作为源和负载的隔离在信号源和被测器件之间插入一个隔离器，不但可以改善信号源和被测器件的阻抗匹配，也可以防止由于被测器件所产生的反射功率进入信号源。

2、用于功率放大器输入隔离器可以改善功率放大器及其激励放大之间的匹配，以防止放大器自激，而输出隔离器则用于改善放大器和负载的匹配。

输出隔离器对于功率放大器来说有着更大的意义。

只要隔离器中的隔离端电阻的功率容量小于放大器的设计输出功率，则放大器在任何负载条件下均可安全工作，包括开路和短路(VSWR为无穷大，输出功率完全被反射回来并被隔离电阻吸收)。

但是从另一个角度看，一个射频功率放大器的输出功率出奇的好，实际上只是输出隔离器的贡献，如果放大器的真正输出匹配没有调好，也就是功率放大管输出和隔离器输入端口之间的匹配不是最佳状态，则会降低放大器的效率并影响放大器的使用寿命。

3、提高功率合路系统的隔离度在功率合成电路中，隔离器常被用于提高合成系统的隔离度。

若合路器的隔离度为23dB，在合路器的输入端口分别接入隔离度为20dB的隔离器后，则系统的隔离度会提高到43dB，这样就有效防止了由两个放大器之间的串扰所产生的互调。

环形器的作用：1、作为双工器使用来自发射机的信号被直接送到天线发射出去；同样来自天线的接收信号也会直接进入到接收机。

只要环形器有足够的隔离度，那么发射机的信号就不会进入接收机。

为了提高收发隔离度，可以适当增加环形器的级数。

2、作为隔离器使用：环行器的一个端口接上匹配的负载，可作为隔离器使用。

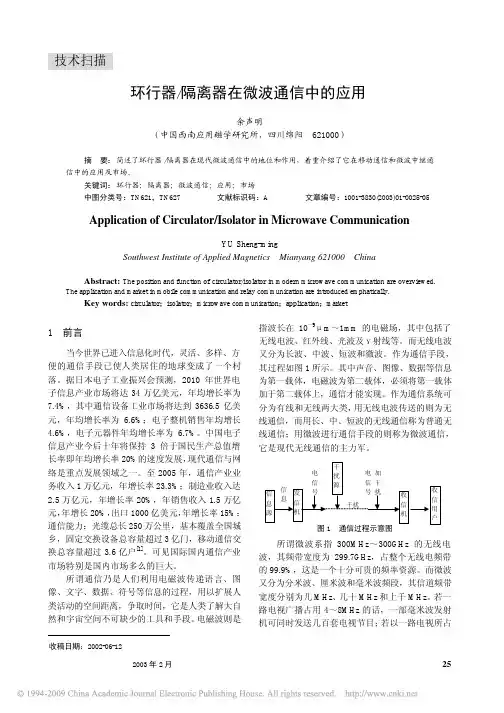

技术扫描环行器/隔离器在微波通信中的应用余声明（中国西南应用磁学研究所，四川绵阳 621000）摘 要：简述了环行器／隔离器在现代微波通信中的地位和作用，着重介绍了它在移动通信和微波中继通信中的应用及市场。

关键词：环行器；隔离器；微波通信；应用；市场中图分类号：TN621，TN627 文献标识码：A 文章编号：1001-3830(2003)01-0025-05Application of Circulator/Isolator in Microwave CommunicationYU Sheng-mingSouthwest Institute of Applied Magnetics ，Mianyang 621000，ChinaAbstract: The position and function of circulator/isolator in modern microwave communication are overviewed.The application and market in mobile communication and relay communication are introduced emphatically.Key words: circulator ；isolator ；microwave communication ；application ；market收稿日期：2002-06-121 前言当今世界已进入信息化时代，灵活、多样、方便的通信手段已使人类居住的地球变成了一个村落。

据日本电子工业振兴会预测，2010年世界电子信息产业市场将达34万亿美元，年均增长率为7.4%，其中通信设备工业市场将达到3636.5亿美元，年均增长率为6.6%；电子整机销售年均增长4.6%，电子元器件年均增长率为6.7%。

中国电子信息产业今后十年将保持3倍于国民生产总值增长率即年均增长率20%的速度发展，现代通信与网络是重点发展领域之一。

一、概述：1、射频隔离器/环形器的定义：环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

隔离器端口构建图环形器端口构件图2、隔离器/环形器的应用：（1）隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响。

（2）环形器通常可作为双工器使用,在环形器的一个端口接上匹配的负载，也可作为隔离器使用实物图如下：同轴环行器同轴隔离器产品实物图：产品实物图：5、当下的5G时代，隔离器/环行器产品当然也是不可或缺的一部分产品，目前都指向小型外形尺寸图：表贴隔离器Model Number Freq.Range(MHz)InsertionLossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSI10A2496T26902496 ~ 26900.321 1.23010SMT-40 ~ +85 UIYSI10A32T343200 ~ 34000.321 1.23010SMT-40 ~ +85 UIYSI10A33T363300 ~ 36000.3520 1.253010SMT-40 ~ +85 UIYSI10A34T363400 ~ 36000.321 1.23010SMT-40 ~ +85 UIYSI10A47T54700 ~ 50000.321 1.23010SMT-40 ~ +85 UIYSI10A48T54800 ~ 50000.321 1.23010SMT-40 ~ +85外形尺寸图：实物图：6、在欧洲频谱分配中，其中700MHz 也是5G 广覆盖的频段，也可使用如下表贴环形器：Model NumberFreq. Range (MHz)Insertion Loss Max(dB)Isolation Min(dB)VSWR MaxForward Power(W)Reverse Power(W)Connector TypeTemp.(°C)UIYSC25A700T750 700 ~ 750 0.3 23 1.2 100 100 SMT -30 ~ +70 UIYSC25A700T800700 ~ 8000.4201.25100100SMT-30 ~ +70Mechanical Drawing7、5G 毫米波频段24.25-27.5GHz 微带隔离器/环形器：Model Number Freq. Range (GHz) Insertion Loss Max(dB)Isolation Min(dB) VSWR Max Forward Power(W)Reverse Power(W)Connector Type Temp.(°C) UIYMI56A22T26 22 ~ 26 0.7 17 1.35 10 3 Microstrip -55 ~ +85 UIYMI56A2425T27524.25 ~ 27.50.7171.35103Microstrip-55 ~ +85Mechanical DrawingΦ3.1 [1.185]Φ25.4 [1.000]M:UIYXXXXXXX 123XXXXXXXXXX N:XXXXXXXXXΦ25.4 [1.000]9.0 [.354]Φ23.5 [.925]Recommended Land Pattern120°Φ1.2 [.047]1.5 [.059]50 ohm LinesΦ20.0 [.787]Φ27.0 [1.063]微带环行器：优译成立于2003年，注册资金2亿元人民币，是一家集军民用微波通信器件研发、生产、销售和技术服务于一体的综合性企业，优译公司生产的产品频率范围从10MHz到110GHz，功率可高达20KW，广泛应用于军事、航天航空、遥感测控、民用通信等领域。

概述：环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

隔离器是一个有单向传输特性的二端口器件。

隔离器在规定的方向上传输仅有很小的损耗，而在另一个方向上传输就有很大的损耗（隔离）。

隔离器由磁化的铁氧体片、传输线和输入输出连接器组成。

环行器是一个有单向传输特性的三端口器件。

它表明器件从 1 到 2,从 2 到 3 和从 3 到 1 是导通的。

反过来信号从2到1，从3到2和从1到3是隔离的。

改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器，环行器由磁化的铁氧体片、传输线和输入输出连接器组成。

隔离器环形器环形器隔离器的分类：1、 按照连接形式不同，隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT ）、微带（基片）、波导隔离器环形器；A ：同轴隔离器环形器：按接头形式不同，又可分为N 型（公头、母头），SMA 型（公头、母头）B ：带线（嵌入式）隔离器环形器：只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环形器一般可以直接焊在板子上使用。

C：表贴隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用。

表面封装环形器表面封装隔离器D：微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。

微带隔离器微带环形器E；波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、WR42(BJ220)、WR34(BJ260)、WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)波导隔离器波导环形器2、根据隔离度不同，可分为单节隔离器/环形器、双节隔离器/环形器；双节隔离器环形器隔离度是单节隔离器环形器的叠加，插损也随之增大，但两者驻波比相同。

微带隔离器环形器安装说明微带隔离器、微带环形器、小型隔离器、小型环形器、铁氧体隔离器、铁氧体环形器微带隔离器，环形器与系统电路微带线的连接方法有： 1.用锡焊接 2.粘合。

根据用户的装配需求合理选择。

一、焊接方式1） 选择一个合适尺寸的镀金或者镀银的铜箔，预先压成一定弧形的形状。

建议选择0.01mm 厚度的铜箔，宽度与微带保险丝一致。

2） 可选择锡铅共晶来焊接，熔点183℃3） 为了保证焊接的可靠性，建议把安装器件和PCB 元件放在电热板上预热，温度设置为120-140℃4） 通常焊接操作温度是230℃，建议焊接头温度设为280℃ 左右 5） 依次用洗涤水和无水乙醇仔细清洁焊接部位二、粘合剂推荐 1）锡膏 2）导电胶（背部要良好接地）关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。

优译公司始终秉承“诚信为先、顾客至上、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。

公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。

公司在不断发展和壮大的同时，不断追求更加良好的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！优译主要生产的产品：射频隔离器、环形器、同轴衰减器、同轴负载、合路器、功分器、电桥、滤波器、放大器等微波元器件。

更多产品可参考优译有限公司官网.。

射频隔离器环形器的常用频率划分
射频隔离器、同轴隔离器、同轴环形器、带线环形器、带线隔离器、宽带隔离器、
宽带环形器、嵌入式隔离器、嵌入式环形器
概述：
射频环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图1）。

环形器是一个有单向传输特性的三端口器件（如图2）。

隔离器环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

关于环形器隔离器的概述：
环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

优译提供隔离器，环形器，滤波器，合路器，负载，衰减器，放大器等微波通信产品，生产的产品频率范围从300KHz 至110GHz，功率高可达20KW，包括嵌入式，同轴，贴片SMT，微带等。

由于产品较多，所涉及到产品频率、指标参数、功率、接头形式等可参考优译有限公司官
网.。

单节环形器和双节环形器的区别与联系定义：环行器是一个有单向传输特性的三端口器件，它表明器件从 1 到2，从 2 到 3 和从3 到1 是导通的，反过来信号从2到1，从3到2和从1到3是隔离的。

改变铁氧体偏置场的方向可改变信号导通的方向在环行器的一个端口端接匹配负载就可以作为隔离器。

环形器由磁化的铁氧体片、传输线和输入输出连接器组成。

环形器构件图环形器的应用：1、可作为隔离器使用；2、可作为双工器的使用；3、可作为反射放大器的使用。

环形器原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

环行器单向传输的原理，是由于采用了铁氧体旋磁材料。

这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。

正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。

它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

在实际应用中，根据使用情况不同，可分为各种性能不同的的环形器如：同轴环形器，带线环形器，表贴环形器，宽带环形器，双节环形器，高功率环形器，微带环形器，波导环形器等。

每种分类的环形器都各有异同特点，其中有双节环形器必然也会有单节环形器，而双节环形器又可分为三端口环形器和四端口环形器，下面就单双节环形器各异同特点进行探讨一下：单节环形器：单节环形器即为我们常用的普通的环形器，一般为三个端口。

其根据连接形式不同可分为：同轴环形器、带线环形器、表贴环形器、波导环形器等。

双节环形器：双节环形器也可称多节环形器，跟双节隔离器类似，可认为是由两个或多个单节环形器构成，其按连接形式不同也可分为双节/多节同轴环形器、双节/多节带线环形器等等。

环形器的工作原理一、概述：环行器的突出特点是单向传输高频信号能量，它控制电磁波沿某一环行方向传输，多用于高频功率放大器的输出端与负载之间，起到各自独立，互相“隔离”的作用。

负载阻抗在变化甚至开路或短路的情况下都不影响功放的工作状态，从而保护了功率放大器。

环形器它具有体积小、频带宽、插损小等特点，因而应用十分广泛，可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。

二、环行器原理基本原理：首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

环行器单向传输的原理，是由于采用了铁氧体旋磁材料。

这种材料在外加高频波场与恒定直流磁场共同作用下，产生旋磁特性（又称张量磁导率特性）。

正是这种旋磁特性，使在铁氧体中传播的电磁波发生极化的旋转（法拉第效应），以及电磁波能量强烈吸收（铁磁共振），正是利用这个旋磁现象，制做出结型隔离器、环行器。

它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

非线性特性在射频和微波无源器件中，环行器和隔离器的非线性特性比较差，但是，这些器件又往往被用于大功率场合。

环行器和隔离器的非线性特性体现在谐波、正向互调(包括接收频段和发射频段)、接收频段发射互调、反向互调等。

1、谐波在大功率单载信号(f1)的作用下，环行器和隔离器会产生谐波(2f1、3f1等)。

谐波的大小可用绝对值或相对值来表示，但同时必须说明载频的幅度。

研究环行器和隔离器谐波的意义，在于可以充分了解系统间干扰的来源。

另一重要意义是因为二次谐波是产生三阶互调的前提，如果能定量的了解环行器和隔离器的谐波特性，则可以正确设置系统中滤波器和双工器的带外抑制值，以准确的控制系统成本。

当输入信号功率为40dBm时，隔离器的二次谐波为-61.3dBm；输入功率增加1dB,二次谐波相应增加2dB；当输入功率增加到49dBm，谐波增加到-43.87dBm。
