高功率500W隔离器环形器

《中国机长》您看了吗？
该作品是根据2018年5月14日四川航空3U8633航班机组成功处置特情真实事件改编的，《中国机长》近日在众多上映电影中广受好评，该片讲述了“中国民航英雄机组”成员与119名乘客遭遇极端险情，在万米高空直面强风、低温、座舱释压的多重考验。

沉浸在影片中的精彩剧情的同时，不知道大家有没有留意到，在飞机航行中，片中有多次提及有关航空频段的信息。

那么关于航空频段，我们一起了解一下相关的射频隔离器和环行器吧。

航空频段一般是在118-137MHz范围内，
针对此频段研发的隔离器环形器产品规格有6060、6075、12060、12075等，其中12060和12075双节隔离器/环形器有着高隔离度性能。

射频隔离器环形器产品特点
✧频率范围:118-137MHz；
✧可用于航空通信频段；
✧低插损,高隔离度,高功率；
✧可按客户要求订制生产；
同轴隔离器环形器产品推荐：指标参考（N/SMA接头均可定制）
同轴隔离器环行器产品尺寸图
同轴隔离器环形器产品实物图
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

按照连接形式不同，通常，射频隔离器环形器均可分为：同轴、带线（嵌入式）、表贴（SMT）、微带（基片）、波导隔离器环形器。

1
同轴隔离器环形器：按接头形式不同，又可分为N型（公头、母头），SMA型（公头、母头）。

2
带线（嵌入式）隔离器环形器：也叫嵌入式隔离器/环行器只是输入输出端口是带状线，装上连接器，就是同轴隔离器/环形器了，带线隔离器环行器一般可以直接焊接在板子上使用。

带线隔离器带线环形器
3
SMT隔离器环形器：原理就是普通的隔离器环形器的原理，只不过内部磁场方向与普通隔离器磁场有些区别，这种隔离器环形器基本没有带连接器的，一般也是直接焊接使用，可过回流焊，通常批量会使用该封装，过回流焊直接贴装，简单方便。

表贴隔离器表贴环形器
4
微带（基片）隔离器环形器：微带隔离器环行器以其体积小、重量轻的特点在模块化设计的微波组件中获得广泛应用。

微带隔离器微带环形器
5
波导隔离器环形器：波导隔离器环形器一般频率较高，其频率可高达110G，其连接形式有：WR340(BJ26)、WR137(BJ70)、WR112(BJ84)、WR90(BJ100)、WR75(BJ120)、WR62(BJ140)、 WR42(BJ220)、WR34(BJ260)、
WR28(BJ320)、WR22(BJ400)、WR15(BJ620)、WR10(BJ900)
波导隔离器波导环形器
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

隔离器和环形器的区别一、概述环形器与隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环形器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

图型理解：(图一)隔离器是在环形器中连接终端电阻的产品。

一般情况下会使用隔离器由环形器带动运行的表达方式，因此有时将隔离器与环形器混为一谈。

（图一）（一）：什么是隔离器？定义：隔离器是一种采用线性光耦隔离原理，将输入信号进行转换输出。

输入，输出和工作电源三者相互隔离，特别适合与需要电隔离的设备仪表配用。

隔离器又名信号隔离器，是工业控制系统中重要组成部分。

隔离器又称单向器，它是一种单向传输电磁波的器件，当电磁波沿正向传输时，可将功率馈给负载，对来自负载的反射波则产生较大衰减，这种单向传输特性可以用于隔离负载变动对信号源的影响，以场移式隔离器为例，进一步讲诉铁氧体隔离器的工作原理。

场移式隔离器是根据铁氧体对两个方向传输的波型产生的场移作用不同而制成的。

它在铁氧体片侧面加上衰减片,由于两个方向传输所产生场的偏离不同,使沿正向（-z方向）传输波的电场偏向无衰减片的一侧,而沿反向（+z方向）传输波的电场偏向衰减片的一侧, 从而实现了正向衰减很小而反向衰减很大的隔离功能,如图2所示。

（二）：什么是环形器定义: 环形器是一种电磁波单向环形传输的器件，在近代雷达和微波多路通信系统中都要用单方向环形特性的器件。

从端子①进入的高频信号仅传输至端子②，进入端子②中的高频信号仅传输至端子③中。

同时，进入端子③中的高频信号传输至端子①中。

如此，仅以固定的方向进行传输，且不会逆向传输的方式。

图环形器三：实物从实物上来看，隔离器有两个端口，环形器有三个端口（在环形器任意一个端口接上负载，就变成了隔离器，有些隔离器需要接上衰减片做驻波检验用，衰减片也有一个端口，看起来像环形器，实际上它接的衰减片也是一个负载，此器件也属于隔离器，所以可以把带衰减片的隔离器称之为环形器，这是存在的一个误区）。

微波技术中的一大突破是铁氧体的发现。

铁氧体是由金属氧化物构成的一类陶瓷性磁性材料，利用这种材料在直流磁场和微波场共同作用下，呈现出的是旋磁效应的微波铁氧体器件。

如环形器，隔离器等，海湾战争中，美国威力显赫的“爱国者”导弹主要依靠了相控阵雷达技术，而铁氧体移相器则是相控则是相控阵技术的关键元件之一。

在移动通信中的应用移动通信系是指移动用户之间，移动用户与固定站之间或移动台之间的一种通讯。

移动通信已经历了模拟语言移动通信（第一代），数字语言移动通信（第二代）如GSM,CDMA 两代，现已进入了能覆盖全球的多媒体通信—第三代，其主要特点之一是可以实现全球漫游，使任意时间，任意地点，任意用户之间的交流成为可能；将来还要发展到第四代—高速移动通信。

这些系统都属于无线通信之列，它们都要采用微波作为传输手段，因此微波铁氧体环形器，隔离器是不可缺少的基本器件。

环形器/隔离器在移动通信中的应用主要在基台（站）和移动台系统中。

微波通信技术简介微波通信就是采用波长范围在0.0001～1米的电磁波实现通信的方式，微波通信可以实现直线路径之间无障碍两点之间的微波传输，因此其被国家通讯网广泛使用，并且适用各种专用的通讯网络。

我们日常接触的电话、电视、电报等信号都可以采用微波进行传输。

我国目前微波通信主要采用了L、S、C、X频段，微波具有波长短、频率高的特点，并且在空气中沿着直线传播，因此在其传播路径中不能有遮挡物。

同时微波通讯的传输距离不能超过视距，否则就需要中继站，中继站的作用就是对接受到的微波进行放大并继续向下传输，两个中继站通常间隔50千米左右，这种通讯方式就是微波中继通信。

微波传输设备包括有接收天线、调制设备、信号接收设备、信号发送设备、多路复用设备以及与之配套的自动控制设备，微波传输不易受到自然界环境因素的干扰，因此其具有很好的通讯稳定性。

传统微波通信存在的不足一直以来，微波通讯发展的侧重点就是提升接口的传输速率以及传输的距离，随着光纤传输的广泛采用，微波通信技术在传输速率、设备形态、组网方式等方面的弊端凸显出来。

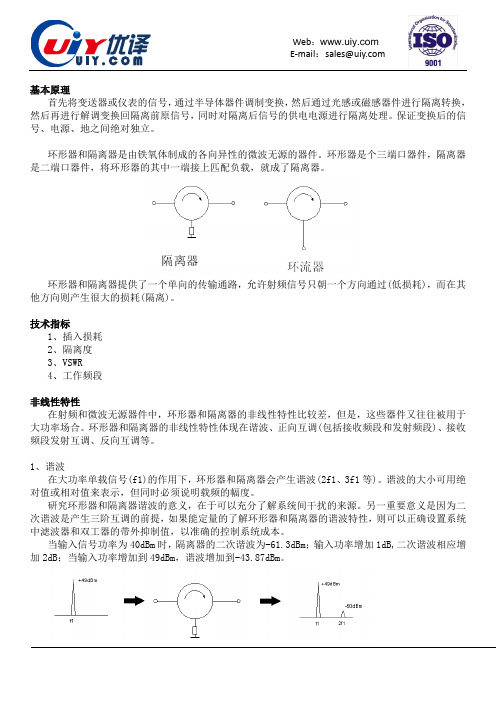

基本原理首先将变送器或仪表的信号，通过半导体器件调制变换，然后通过光感或磁感器件进行隔离转换，然后再进行解调变换回隔离前原信号，同时对隔离后信号的供电电源进行隔离处理。

保证变换后的信号、电源、地之间绝对独立。

环形器和隔离器是由铁氧体制成的各向异性的微波无源的器件。

环形器是个三端口器件，隔离器是二端口器件，将环形器的其中一端接上匹配负载，就成了隔离器。

环形器和隔离器提供了一个单向的传输通路，允许射频信号只朝一个方向通过(低损耗)，而在其他方向则产生很大的损耗(隔离)。

技术指标1、插入损耗2、隔离度3、VSWR4、工作频段非线性特性在射频和微波无源器件中，环形器和隔离器的非线性特性比较差，但是，这些器件又往往被用于大功率场合。

环形器和隔离器的非线性特性体现在谐波、正向互调(包括接收频段和发射频段)、接收频段发射互调、反向互调等。

1、谐波在大功率单载信号(f1)的作用下，环形器和隔离器会产生谐波(2f1、3f1等)。

谐波的大小可用绝对值或相对值来表示，但同时必须说明载频的幅度。

研究环形器和隔离器谐波的意义，在于可以充分了解系统间干扰的来源。

另一重要意义是因为二次谐波是产生三阶互调的前提，如果能定量的了解环形器和隔离器的谐波特性，则可以正确设置系统中滤波器和双工器的带外抑制值，以准确的控制系统成本。

当输入信号功率为40dBm时，隔离器的二次谐波为-61.3dBm；输入功率增加1dB,二次谐波相应增加2dB；当输入功率增加到49dBm，谐波增加到-43.87dBm。

2、正向传输互调当两个载频同时输入环形器或隔离器时，在输出端口产生互调产物。

正向传输互调的典型值为-80dBc@2x43dBm。

3、反射互调当两个载频同时输入环形器或隔离器时，会产生互调产物，并反射回输入端口。

反射互调的典型值为-80dBc@2x43dBm。

4、反向互调当两个载波分别从输入和输出端加到隔离器时，在输出端会产生互调产物。

注意：载频来自不同的方向，而且幅度大小不同。

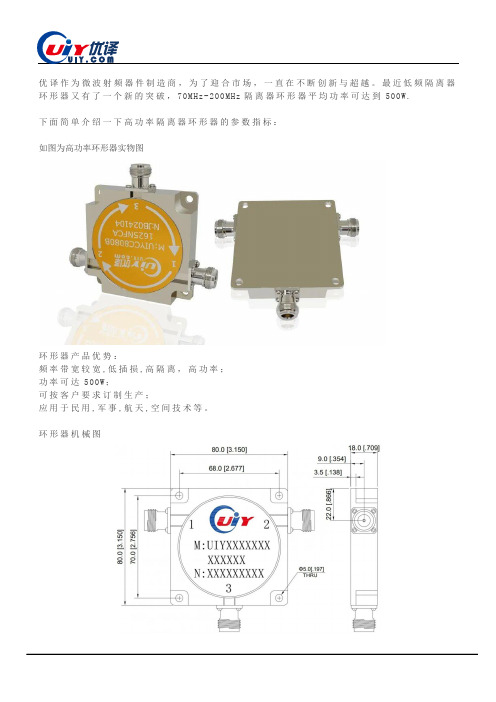

优译作为微波射频器件制造商，为了迎合市场，一直在不断创新与超越。

最近低频隔离器环形器又有了一个新的突破，70MHz-200MHz隔离器环形器平均功率可达到500W.
下面简单介绍一下高功率隔离器环形器的参数指标：
如图为高功率环形器实物图
环形器产品优势：
频率带宽较宽,低插损,高隔离，高功率；
功率可达500W；
可按客户要求订制生产；
应用于民用,军事,航天,空间技术等。

环形器机械图
大功率隔离器指标参考（更多频段可按需定制）：
优译专业从事射频微波无源器件(射频隔离器、环行器、衰减器、同轴负载、滤波器等)，集研发、生产、销售、服务为一体。

产品广泛应用于雷达、仪器、导航、微波通信、移动通信、空间技术、图像传输等系统及微波集成电路中。

射频隔离器环形器设备一览图及简介隔离器、微波隔离器、同轴负载、同轴衰减器、优译、环形器、微波环形器简介：环行器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

同轴隔离器同轴环形器每个产品的生产都有其工艺流程，必然会涉及到一些设备与仪器，那么，射频隔离器、射频环形器会涉及到哪些设备及仪器呢？请看下面解析：可程式恒温恒湿试验机：可程式恒温恒湿试验箱又名“恒温恒湿试验箱”，与“高低温交变湿热试验箱”属同一系列，是航空、汽车、家电、科研等领域的测试设备，用于测试和确定电工、电子及其他产品及材料进行高温、低温、交变湿热度或恒定试验的温度环境变化后的参数及性能。

可程式恒温恒湿试验箱：适用于电工、电子、仪器仪表及其它产品、零部件及材料在高低温交变湿热环境下贮存、运输、使用时的适应性试验。

通常，在射频隔离器环形器中，做高低温冲击试验会用到此设备。

隔离器环形器高低温冲击试验时注意事项（重要）：1、仪器工作中请尽量不要打开试验箱门，高温时打开可能会对操作人员造成烫伤，低温时打开可能会对工作人员造成冻伤，并且可能造成蒸发器结冰，影响制冷效果。

若一定要打开，请做好一定的防护工作，2、请使用干布擦拭仪表，不要使用酒精、汽油或其他有机溶剂，不要把水溅到仪表上，如果仪表浸入水中，请立即停止使用，否则有漏电、触电或火灾的危险。

鼓风干燥箱：本设备广泛用于工矿企业、医疗卫生、医药、生物、农业、电子、化工、环境保护、科研单位等部门对物品进行烘焙、干燥、溶解、消毒等用。

在生产隔离器环形器过程中，也可用于干燥隔离器环形器。

型调压式充退磁机：以磁路原理设计各种形状复杂的负载（或叫充磁头，充磁线圈），在磁钢的园周，平面，凹凸面有角度要求的轴向，径向，辐射向，各种形状磁钢上的多极等实施充磁，对有些磁性器件有独到的充磁方法．如里程表，隔离器，环形器各种电机等。

概述：环形器和隔离器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

隔离器是一个有单向传输特性的二端口器件（如图）。

环形器是一个有单向传输特性的三端口器件（如图）。

隔离器环行器它具有体积小、频带宽、插损小等特点，因而应用十分广泛。

SMA接头环形器 N接头隔离器环行器原理：环形器的存在是因为发射和接收信号共用一个天线，就要用环形器把信号区分来，使得从发射机里发射到天线上去的信号直接上天线，不至于到接收机里面去，从天线上接收的信号到接收机里面，不至于到发射机。

环形器运用的是1/4波长的一个微波原理。

主要生产的环行器有以下几种连接形式：多种封装类型均可制定包含6G频率环行器，欢迎致电咨询。

下面简单介绍几款不同封装形式包含6G频率的环行器：0.7-10.0GHz表贴环形器指标参考：Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A703T748 703 ~ 748 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A758T803 758 ~ 803 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A791T862 791 ~ 862 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A824T894 824 ~ 894 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A880T960 880 ~ 960 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1230T1250 1230 ~ 1250 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1330T1390 1330 ~ 1390 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1427T1517 1427 ~ 1517 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A1565T1585 1565 ~ 1585 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1616T1620 1616 ~ 1620 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T1785 1710 ~ 1785 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1710T2170 1710 ~ 2170 0.5 18 1.3 30 30 SMT -40 ~ +85 UIYSC12A1805T1880 1805 ~ 1880 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A1920T1990 1920 ~ 1990 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2110T2170 2110 ~ 2170 0.3 23 1.2 30 30 SMT -40 ~ +85Model Number Freq.Range(MHz)Insertion LossMax(dB)IsolationMin(dB)VSWRMaxForwardPower(W)ReversePower(W)ConnectorTypeTemp.(°C)UIYSC12A2300T2500 2300 ~ 2500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2400T2600 2400 ~ 2600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2496T2690 2496 ~ 2690 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2500T2700 2500 ~ 2700 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A2700T3100 2700 ~ 3100 0.5 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A2900T3300 2900 ~ 3300 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A31T36 3100 ~ 3600 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A33T36 3300 ~ 3600 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A37T42 3700 ~ 4000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A42T44 4200 ~ 4400 0.3 21 1.2 30 30 SMT -40 ~ +85 UIYSC12A44T5 4400 ~ 5000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A48T5 4800 ~ 5000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T55 5000 ~ 5500 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A5T6 5000 ~ 6000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A55T6 5500 ~ 6000 0.3 23 1.2 30 30 SMT -40 ~ +85 UIYSC12A58T62 5800 ~ 6200 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A62T68 6200 ~ 6800 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A65T7 6500 ~ 7000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A7T8 7000 ~ 8000 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A79T84 7900 ~ 8400 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A85T95 8500 ~ 9500 0.4 20 1.25 30 30 SMT -40 ~ +85 UIYSC12A9T10 9000 ~ 10000 0.4 20 1.25 30 30 SMT -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.).3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)0.7-10.0GHz表贴环形器机械图：0.7-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C)(MHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC1212B703T748 703 ~ 748 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B758T803 758 ~ 803 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B791T862 791 ~ 862 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B824T894 824 ~ 894 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B880T960 880 ~ 960 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1230T1250 1230 ~ 1250 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1330T1390 1330 ~ 1390 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1427T1517 1427 ~ 1517 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B1565T1585 1565 ~ 1585 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1616T1620 1616 ~ 1620 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T1785 1710 ~ 1785 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1710T2170 1710 ~ 2170 0.5 18 1.3 60 60 TAB -40 ~ +85 UIYDC1212B1805T1880 1805 ~ 1880 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B1920T1990 1920 ~ 1990 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2110T2170 2110 ~ 2170 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2300T2500 2300 ~ 2500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2400T2600 2400 ~ 2600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2496T2690 2496 ~ 2690 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2500T2700 2500 ~ 2700 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B2700T3100 2700 ~ 3100 0.5 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B2900T3300 2900 ~ 3300 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3100T3600 3100 ~ 3600 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B3300T3600 3300 ~ 3600 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B3700T4200 3700 ~ 4000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4200T4400 4200 ~ 4400 0.3 21 1.2 60 60 TAB -40 ~ +85 UIYDC1212B4400T5000 4400 ~ 5000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B4800T5000 4800 ~ 5000 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T5500 5000 ~ 5500 0.3 23 1.2 60 60 TAB -40 ~ +85 UIYDC1212B5000T6000 5000 ~ 6000 0.4 20 1.25 60 60 TAB -40 ~ +85 UIYDC1212B5500T6000 5500 ~ 6000 0.3 23 1.2 60 60 TAB -40 ~ +850.7-10.0GHz带线环行器机械图：5.8-10.0GHz带线环行器频率指标参考：Model NumberTemp.(°C) (GHz) Max(dB) Min(dB)Max Power(W) Power(W)TypeUIYDC815A58T62 5.8 ~ 6.2 0.5 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A6T8 6.0 ~ 8.0 0.6 17 1.35 30 30 TAB -40 ~ +85 UIYDC815A71T95 7.1 ~ 9.5 0.6 15 1.45 30 30 TAB -40 ~ +85 UIYDC815A77T88 7.7 ~ 8.8 0.4 20 1.25 30 30 TAB -40 ~ +85 UIYDC815A79T84 7.9 ~ 8.4 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A8T85 8.0 ~ 8.5 0.3 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A85T95 8.5 ~ 9.5 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A9T10 9.0 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85 UIYDC815A93T10 9.3 ~ 10.0 0.35 23 1.2 30 30 TAB -40 ~ +85✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.). 3. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)5.8-10.0GHz带线环行器机械图：4.0-7.2GHz同轴环行器指标参考：Model NumberTemp.(°C)(GHz) Max(dB) Min(dB)Max Power(W) Power(W)Type UIYCC1522A40T42SF 4.0 ~ 4.2 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A4T5NF 4.0 ~ 5.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A42T47SF 4.2 ~ 4.7 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A44T5SF 4.4 ~ 5.0 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A45T55NF 4.5 ~ 5.5 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A44T51SF 4.4 ~ 5.1 0.4 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A47T52SF 4.7 ~ 5.2 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T55SF 5.0 ~ 5.5 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6SF 5.0 ~ 6.0 0.4 20 1.25 60 60 SMA-F -40 ~ +85 UIYCC1522A5T6NF 5.0 ~ 6.0 0.5 18 1.3 60 60 N-F -40 ~ +85 UIYCC1522A5T7SF 5.0 ~ 7.0 0.5 18 1.3 60 60 SMA-F -40 ~ +85 UIYCC1522A51T585SF 5.1 ~ 5.85 0.35 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A55T6SF 5.5 ~ 6.0 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A565T715SF 5.65 ~ 7.15 0.5 18 1.35 60 60 SMA-F -40 ~ +85 UIYCC1522A57T59SF 5.7 ~ 5.9 0.3 23 1.2 60 60 SMA-F -40 ~ +85 UIYCC1522A58T72SF 5.8 ~ 7.2 0.4 20 1.25 60 60 SMA-F -40 ~ +85 ✧List are specify frequency range and other ranges available.✧Please enter below information when inquiry and mark * is must.* 1. The specific frequency range* 2. Power handling (Forward, Reverse, Peak, etc.)* 3. Connect type (SMA Male/ Female, N Male/ Female, etc.). 4. Other special request if have (Insertion Loss, Isolation, VSWR, Temperature, Dimension, etc.)4.0-7.2GHz同轴环行器机械图：更多微波通讯产品：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器等可参考优译官网。

主题：1、关于铁氧体元件2、隔离器/环形器的定义、组成、技术指标和分类1. 关于铁氧体元件1、亚铁磁性符合材料：YIG（钇铁石榴石）和由铁氧体化合物与其他元素（铝、镁和镍）构成的铁氧体材料在微波频段有高电阻率和各向异性的特性2、微波信号通过铁氧体的传播特性在不同方向上是不同的3、它的各向异性是由外加直流偏置磁场所诱导4、利用该特性可制作成方向性器件5、铁氧体材料还可以通过调整偏置磁场强度来控制与外加微波信号的相互作用，该效应可引出多种控制器件如移向器、开关以及可调节谐振器和滤波器2. 射频隔离器/环形器的定义、组成隔离器隔离器是一个有单向传输特性的二端口器件，在规定的方向上传输仅有很小的损耗，而在另一个方向上传输就有很大的损耗（隔离）。

隔离器由磁化的铁氧体片、传输线和输入输出连接器组成。

环形器环形器是一个有单向传输特性的三端口器件。

它表明器件从1到2，从2到3和从3到1是通的。

反过来信号从2到1，从3到2和从1到3是隔离的（见小图）。

改变铁氧体偏置场的方向课改变信号导通的方向，在环形器的一个端口接匹配负载就可以作为隔离器。

环形器由磁化的铁氧体片、传输线和输入输出连接器组成。

隔离器环形器隔离器环形器实物图：同轴隔离器 同轴环形器3.射频隔离器/环形器的技术指标频率范围、插入损耗、隔离器度、输入/输出电压驻波比VSWR 、输入/输出连接器形式、承受功率、工作温度、尺寸等隔离器环形器总结：1、隔离器常用在微波信号传输系统中，尤其要用于功放的输出级，防止设备输出端过大的反射信号对前级的影响；2、环形器的一种四端口变形成为双工器；3、环形器可用于雷达/通讯系统里使收/发信号互相隔离，收发可共用同一个天线。

优译主要生产：同轴隔离器、嵌入式（带线）隔离器、宽带隔离器、双节隔离器、表面封装（SMT ）隔离器、微带（基片）隔离器、波导隔离器、高功率隔离器、同轴环形器、嵌入式（带线）环形器、宽带环形器、双节环形器、表面封装（SMT ）环形器、微带（基片）环形器、波导环形器、高功率环形器、同轴衰减器、同轴终端（负载）、滤波器、放大器、功分器、电桥、定向耦合器、波导同轴转换、双工器/三工器 等微波通讯产品，更多产品可参考优译官网：。

同轴隔离器射频隔离器的指标参数关键词：同轴隔离器、射频隔离器、宽带隔离器、微波隔离器、铁氧体隔离器同轴隔离器∙频率范围12MHz-26.5GHz,高达2000W功率.∙应用于民用,军事,航天,空间技术等.∙低插损,高隔离度,高功率.∙可按客户要求订制生产.隔离器环形器接头形式（N 、SMA 公母头均可定制）同轴隔离器实物图关于隔离器环形器的概述：隔离器和环行器是一类微波铁氧体器件，通过铁氧体控制微波信号的传输。

由于其具有非互易性，正向插损很小，而反向时则能量绝大部分被吸收。

环行器和隔离器依靠磁场来完成非互易性的工作，但仅有磁场而没有微波铁氧体，微波信号的传输仍然可以互易。

器件中的微波铁氧体决定了它的谐振频率。

提高隔离器隔离度的方法：在系统中，有时需要高隔离度的隔离器，往往这些隔离度还不能满足所有的需求，这时，我们可以通过两个单节隔离器串联的方式来实现，我们称之为双节隔离器。

它的隔离度为两个单节隔离器的隔离度的叠加，插损也是两个隔离器的插损的叠加，但是驻波不变。

下图为一些双节隔离器实物图：关于优译：优译创立于中国深圳市，注册资金2亿元人民币，是集军民用微波通信器件开发、设计与生产的一体化企业，产品远销海内外。

公司成立于2003年，依托产业优势，凭借过硬的专业技术，以国内、国际双规运营的经验模式，在微波通信行业赢得信誉和口碑，生产的产品频率范围从300KHz 至110GHz, 功率高可达20KW，广泛使用于民用、军事、航天、空间技术等领域。

优译公司始终秉承“诚信为先、顾客至上、敢于创新”的经营理念，坚持以“技术优势为根本，以市场需求为导向”。

公司成立以来与国内外知名企业、院校、科研机构进行相互交流并深度合作，为产品开发研究奠定了技术基础。

公司在不断发展和壮大的同时，不断追求更加良好的企业品质，从专业化公司向多元化企业稳步迈进，欢迎来自世界各地的合作伙伴选择与我们合作，感受优译公司科技创业的力量，期待共同开创美好的明天！优译主要生产的产品：射频隔离器、环形器、衰减器、负载、合路器、功分器、电桥、滤波器、放大器等微波通讯产品。
