三相异步电动机接线图[1]

电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。

因此在接线时，一定要看清铭牌上注明的接线方法。

图247为IDD5032型单相电容运转电动机接线方法。

其功率为60W，电容选用耐压500V、容量为4μF的产品。

图3(a)为正转接线，图3(b)为反转接线。

图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。

电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。

它的转速为每分钟1400转。

电容选用耐压400~500V、容量8μF的产品。

图4(a)为正转接线，图4(b)为反转接线。

五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。

采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。

六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。

Y系列电动机具有体积小、外形美观、节电等优点。

它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

接地线的连接应牢固、可靠，并 使用适当的连接器和端子排进行 连接，以减少接触电阻和热损失。
03
布线图实施
准备材料与工具
导线
根据布线图要求选择合适的导线规格，如线径 、颜色等。
端子排
用于连接电动机的接线端子，确保连接牢固可 靠。
工具
包括剥线钳、压接钳、螺丝刀等，用于导线的 处理和固定。
布线步骤与注意事项
及时报告
对于无法处理的异常情况，应及 时向上级领导或专业技术人员报 告，以便得到及时指导和支持。
记录操作过程
在完成电动机的布线工作后，应 记录操作过程、遇到的问题及处 理方法，为以后的工作提供参考 和借鉴。
THANKS
使用合适的工具
02
选用合适的工具进行接线，避免使用不合适的工具或徒手接线，
以免造成触电或损坏电动机。
断电操作
03
在操作过程中，应始终保持电动机处于断电状态，避免在带电
状态下进行接线或检查。
异常处理与报告
遇到问题立即断电
如果在操作过程中遇到任何异常 情况，应立即切断电动机的电源， 并采取适当的措施防止事态扩大。
热损失。
主电路布线
1
主电路是三相异步电动机中最重要的电路之一， 负责将电源的电能传递给电动机的绕组。
2
主电路的布线应尽可能短、直，以减少线路的电 阻和电抗，同时要考虑到电机的散热和绝缘要求。
3
主电路的连接应使用适当的连接器和端子排进行 连接，以确保连接的可靠性和安全性。
控制电路布线
控制电路是三相异步电动机中用于控制电动机运行的电路。
控制电路的布线应考虑到控制信号的传输、信号的稳定性和抗干扰能力， 同时要考虑到电线的机械强度和耐热性能。

三相异步电动机正反转原理及接线如下图所示，电动机反转的方法：在正转的线路上,改变通入电动机定子绕组的任意两相电源相序。

为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，下图为采用按钮和接触器双重互锁的Y系列三相异步电动机正、反两方向运行的控制路。

一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时是正向运行，即相序是L1、L2、L3。

二、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。

当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。

2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。

例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。

按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。

这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。

这样就起到了互锁的作用。

注意：KM1 和 KM2 线圈不能同时通电，易引起主回路电源短路。

一旦误操作，危险性就相当大。

三、反向启动：电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。

三相异步电动机正反转控制电路图原理及plc接线与编程在图1是三相异步正反转控制的电路和控制,图2与3是功能与它相同的控制系统的外部接线图和梯形图,其中,KM1和KM2分别是控制正转运行和反转运行的.在梯形图中,用两个起保停电路来分别控制电动机的正转和反转;按下正转启动按钮SB2,X0变ON,其常开触点接通,Y0的线圈“得电”并自保;使KM1的线圈通电,开始正转运行;按下停止按钮SB1,X2变ON,其常闭触点断开,使Y0线圈“失电”,电动机停止运行;在梯形图中,将Y0与Y1的常闭触电分别与对方的线圈串联,可以保证他们不会同时为ON,因此KM1和KM2的线圈不会同时通电,这种安全措施在继电器电路中称为“互锁”;除此之外,为了方便操作和保证Y0和Y1不会同时为ON,在梯形图中还设置了“按钮互锁”,即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联,将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联;设Y0为ON,电动机正转,这是如果想改为反转运行,可以不安停止按钮SB1,直接安反转启动按钮SB3,X1变为ON,它的常闭触点断开,使Y0线圈“失电”,同时X1的敞开触点接通,使Y1的线圈“得电”,点击正转变为反转;在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通;由于切换过程中电感的延时作用,可能会出现一个触点还未断弧,另一个却已合上的现象,从而造成瞬间短路故障;可以用正反转切换时的延时来解决这一问题,但是这一方案会增大编程的工作量,也不能解决不述的接触触点故障引起的短路事故;如果因主电路电流过大或者接触器质量不好,某一接触器的主触点被断电时产生的电弧熔焊而被粘结,其线圈断电后主触点仍然是接通的,这时如果另一个接触器的线圈通电,仍将造成三相短路事故;为了防止出现这种情况,应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路见图2,假设KM1的主触点被电弧熔焊,这时它与KM2线圈串联的辅助常闭触点处于断开状态,因此KM2的线圈不可能得电;图1中的FR是作过载保护用的热继电器,异步电动机长期严重过载时,经过一定延时,热继电器的常开触点断开,常开触点闭合;其常闭触点与接触器的线圈串联,过载时接触其线圈断电,电机停止运行,起到保护作用;有的热继电器需要手动复位,即热继电器动作后要按一下它自带的复位按钮,其触点才会恢复原状,及常开触点断开,常闭触点闭合;这种热继电器的常闭触点可以像图2那样接在PLC的输出回路,仍然与接触器的线圈串联,这反而可以节约PLC的一个输入点;有的热继电器有复位功能,即热继电器动作后电机停止转,串接在主回路中的热继电器的原件冷却,热继电器的触点恢复原状;如果这种热断电器的常闭触点仍然接在PLC的输出回路,电机停止转动后果一段时间会因热继电器的触点恢复原状而自动重新运转,可能会造成设备和人身事故;因此有自动复位功能的热继电器的常闭触点不能接在PLC 的输出回路,必须将它的触点接在PLC的输入端可接常开触点或常闭触点,用梯形图来实现点击的过载保护;如果用式电机过载保护来代替热继电器,也应注意它的复位.电动机正反转实物接线图按钮联锁正反转控制电路图接触器联锁正反转控制线路。

三相异步电动机正反转接线图
三相异步电动机正反转接线图
这个是手动控制的接线图，主线部分的接线一定要注意相序，启动时电机星型接法，运行的时候是三角形接法。

右边的控制线部分，KMY和
KM△要互锁，启动按钮SB2按下去以后，KM一直是自锁状态，几秒延时以后我们手动按下SB3，这时候KMY线圈失电，同时KM△自锁。

SB3的按钮开关常开点串KM△的线圈常闭点串KMY的线圈。

这个是带延时继电器的星三角带延时继电器的星三角更加方便，接线和上图的手动控制类似，只不过把按钮开关换成了延时继电器。

按钮开关
SB2按下去以后KM1自锁，同时延时继电器的线圈得电启动，延时继电器KT常闭点串KM2线圈，KT常开点串KM3线圈，延时时间到了以后KM3
自锁。

KM3的辅助常闭点串延时继电器的线圈，所以启动完成后，延时继电器也会断电。

控制电机正反转完整接线。

这个电路用的非常多，其实就是接触器自锁和互锁的结合应用。

KM1和KM2的线圈分别串彼此的辅助常闭点。

一般
实际应用的时候，SB2和SB3两个按钮也要机械互锁。

双重互锁更加的安全。

 。

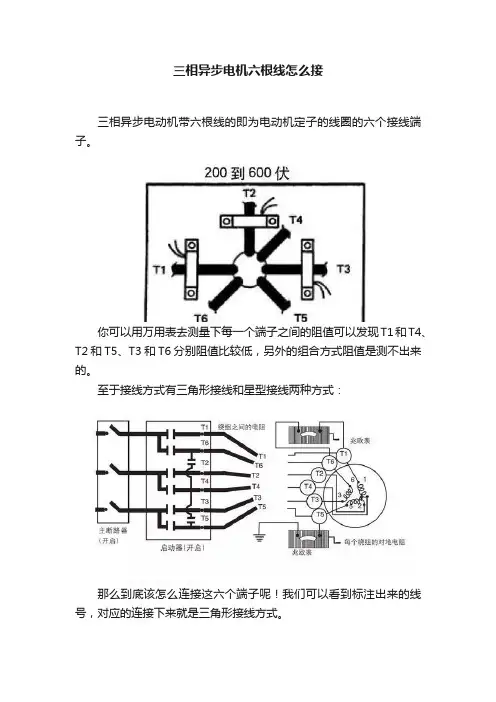

三相异步电机六根线怎么接
三相异步电动机带六根线的即为电动机定子的线圈的六个接线端子。

你可以用万用表去测量下每一个端子之间的阻值可以发现T1和T4、T2和T5、T3和T6分别阻值比较低，另外的组合方式阻值是测不出来的。

至于接线方式有三角形接线和星型接线两种方式：
那么到底该怎么连接这六个端子呢！我们可以看到标注出来的线号，对应的连接下来就是三角形接线方式。

简化下来就是上图这样子每个线圈承担的电压是380V，线电流是相电流的1.73倍，线电压是相电压的1.73倍。

另一种就是星型接法。

每根线圈承担的电压是220V，线电压是相电压的1.73倍，相电流等于线电流。

两种接线方式对比下来就是这个样子。

一般电机功率超过7.5KW 就需要降压启动方式来启动电机，主要就是为了降低电机的启动电流和降低电机启动对电网造成的冲击。

留出来的六个端子也是为了让客户去选择比较合适的启动方式。

星型启动电机的相电流等于线电流，而且这个时候的线圈承担电压只有220V，我们可以计算出这个时候电机的电流I=220V/R 三角形接线方式的线电流I等于1.732倍的相电流，而这个时候线圈承担的电压是380V，计算得出线电流I=1.73×380V/R 通过星三角启动方式可以有效的降低三倍的启动电流。

三相异步电动机接线图和接线方法一、引言三相异步电动机是工业生产中常用的一种电动机，它具有结构简单、运行可靠、维护方便等特点，被广泛应用于各种机械设备和生产线中。

在实际的安装和使用过程中，正确的接线方法对于电动机的性能和寿命至关重要。

因此，本文将对三相异步电动机的接线图和接线方法进行介绍，以帮助读者正确地安装和使用电动机。

二、三相异步电动机的接线图三相异步电动机的接线图如下图所示：[接线图]图中A、B、C三根导线分别代表电动机的三相绕组，L1、L2、L3分别代表电源的三相导线。

根据接线图可以看出，电动机的三相绕组和电源的三相导线需要正确地连接才能保证电动机正常运行。

三、三相异步电动机的接线方法在进行三相异步电动机接线之前，需要做好准备工作，确保接线过程安全可靠。

接下来我们将介绍三相异步电动机的接线方法。

1、接线前的准备工作在进行电动机接线之前，需要做好以下准备工作：（1）确认电动机的额定功率和额定电压，确保电源可以满足电动机的运行需求；（2）确认电动机的接线方式，是星接线还是三角接线，以及转验电动机的接线方式；（3）准备好接线工具，包括绝缘电线、端子和焊接设备等。

2、星接线方法星接线是一种常见的三相电动机接线方式，通常适用于380V的三相电源。

接下来我们将介绍星接线的具体步骤：（1）首先，将电动机的三相绕组端子分别标记为A、B、C；（2）然后，将电动机的A、B、C端子与电源的L1、L2、L3端子分别连接。

其中，A端子与L1端子相连，B端子与L2端子相连，C端子与L3端子相连；（3）最后，将电动机的A、B、C端子之间用接线端子连接在一起，形成一个星型的连接。

3、三角接线方法三角接线也是一种常见的三相电动机接线方式，通常适用于220V的三相电源。

接下来我们将介绍三角接线的具体步骤：（1）首先，将电动机的三相绕组端子分别标记为A、B、C；（2）然后，将电动机的A、B、C端子分别与电源的L1、L2、L3端子相连。

共享知识分享快乐三相异步电动机的控制电路1．直接启动控制电路直接启动即启动时把电动机直接接入电网，加上额定电压，一般来说，电动机的容量不大于直接供电变压器容量的20％—30％时，都可以直接启动。

1）．点动控制合上开关S，三相电源被引入控制电路，但电动机还不能起动。

SBKM，接触器按下按钮线圈通电，衔铁吸合，常SBS SFUFU开主触点接通，电动机定SB子接入三相电源起动运KMKMKMSB转。

松开按钮，M M3～～3KM线圈断电，衔接触器(a) 接线示意图(b) 电气原理图铁松开，常开主触点断开，电动机因断电而停转。

2).直接起动控制SB接触器按下起动按钮，1（）起动过程。

1S KMSBKM的辅助常开触点并联的线圈通电，与FR1FU KMSB线圈持续通电，闭合，以保证松开按钮后SB11SBKMKMKM2KM的主触点持续闭合，串联在电动机回路中的FR 电动机连续运转，从而实现连续运转控制。

M～3．共享知识分享快乐SB，（2）停止过程。

按下停止按钮2S KMKMSB的接触器并联的线圈断电，与FRFU SB辅助常开触点断开，以保证松开按S1SKKK2KM串联在电动机回路中线圈持续失电，FR KM的主触点持续断开，电动机停转。

3KMSB的辅助常开触点的这种作并联的与1用称为自锁。

图示控制电路还可实现短路保护、过载保护和零压保护。

FU。

一旦电路发生a)起短路保护的是串接在主电路中的熔断器短路故障，熔体立即熔断，电动机立即停转。

FR。

当过载时，热继电器的发热元起过载保护的是热继电器b)KM线圈断电，串联在件发热，将其常闭触点断开，使接触器KMKM辅助的主触点断开，电动机停转。

同时电动机回路中的触点也断开，解除自锁。

故障排除后若要重新起动，需按下FRFR的复位按钮，使的常闭触点复位（闭合）即可。

KM本身。

当电源暂时断电c)起零压（或欠压）保护的是接触器KM线圈的电磁吸力不足，衔铁自或电压严重下降时，接触器行释放，使主、辅触点自行复位，切断电源，电动机停转，同时解除自锁。

工作原理分析，用箭头和电器文字符号，配以少量文字表述。
二、电动控制线路
手动控制虽然所用元件少，线路简单，但安全性差，不能实现远程自动控制。例如在CA6140型车床中刀架的快速移动控制，就属于电动控制。
电动控制：按下启动按钮电动机就得电运转，松开按钮电动机就停转的控制方法。
尽管它组成简单，但控制线路常用电路图、布置图和接线图表示，所以要是生产机械实现所要的控制要求就必须能识读电气控制图。
2、读接线图方法与步骤
（1）弄清楚原理图和接线图中电器元件的对应关系；
（2）看清楚各部位使用导线的根数和规格；
（3）根据接线图中的线号，研究主电路的线路走向。可以从用电器开始往上读到电源，找出沿途碰到的电器元件；
（4）分析辅助线路走向的方法是从电源线的一端经过某一条支路走到电源线的另一端，找出沿途碰到的电器元件。
二、接线图
电气接线图是根据电气设备和电器元件的实际位置和安装情况进行绘制的。以表示电气设备各个单元之间的接线关系。主要用于安装接线和线路检查维修。
接线图的绘制：
1、电器接线图中各个电器元件的图形符号及文字符号必须与原理图完全一致，并且符合国家标准。同一个电器元件的所有部件应画在一起，并用虚线框起来，接触器KM接线图的画法。
课题名称
第二章电机点动控制线路
课时
授课班级
授课教师
授课时间
刘兵
教学目标
知识目标:
1、了解电路图、布置图和接线图的特点，掌握读识的原则；
2、掌握电动机基本控制线路的安装步骤（安装、调试与维修）；
3、掌握电机各种正转控制线路的组成及原理，能熟练画出电路图；
教材
分析
重点
电路图、布置图和接线图的绘制、识读原则

(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
(5.1) U相线圈
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
7.极相组之间的连接
• 顺着电流的方向进行即可， 或者根据显极 式绕组连线规律(尾-尾，首-首相接)进行连 接。
(7.1) U相绕组
u1
N w2
v1
u2
S w1
v2
u1
N w2
v1
u2
S w1
v2
1 2
3 4
5
6 7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
2
首
U1
首
尾
首 尾
尾 首 尾 2
1
首 接 首
首
首
3 4 尾 首
3
U2 1 尾 尾 1 2 首 2
U1
首
尾
首 尾
尾 首 尾 首
尾 接 尾
首
4 尾 首 尾 V1
3
U2
1
2 尾 首 V2 尾 1 2 3 1
2
首
U1
从第 二相 首端 向后 数4 槽确 定第 三相 首端
U2

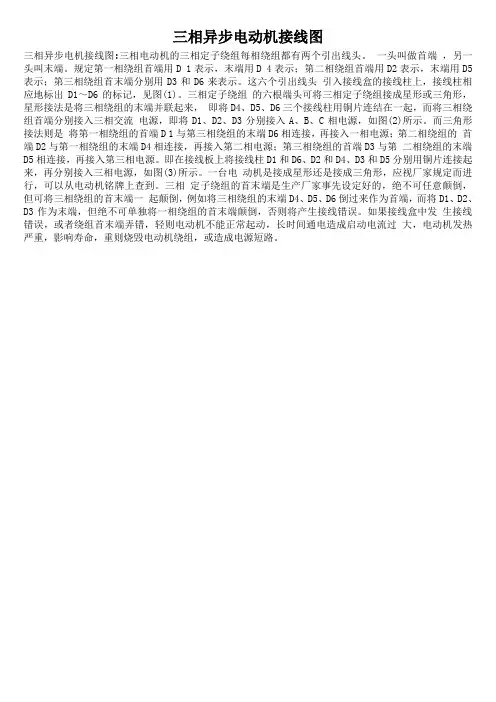

三相异步电动机接线图三相异步电机接线图:三相电动机的三相定子绕组每相绕组都有两个引出线头。

一头叫做首端，另一头叫末端。

规定第一相绕组首端用D 1表示，末端用D 4表示；第二相绕组首端用D2表示，末端用D5表示；第三相绕组首末端分别用D3和D6来表示。

这六个引出线头引入接线盒的接线柱上，接线柱相应地标出D1～D6的标记，见图(1)。

三相定子绕组的六根端头可将三相定子绕组接成星形或三角形，星形接法是将三相绕组的末端并联起来，即将D4、D5、D6三个接线柱用铜片连结在一起，而将三相绕组首端分别接入三相交流电源，即将D1、D2、D3分别接入A、B、C相电源，如图(2)所示。

而三角形接法则是将第一相绕组的首端D 1与第三相绕组的末端D6相连接，再接入一相电源；第二相绕组的首端D2与第一相绕组的末端D4相连接，再接入第二相电源；第三相绕组的首端D3与第二相绕组的末端D5相连接，再接入第三相电源。

即在接线板上将接线柱D1和D6、D2和D4、D3和D5分别用铜片连接起来，再分别接入三相电源，如图(3)所示。

一台电动机是接成星形还是接成三角形，应视厂家规定而进行，可以从电动机铭牌上查到。

三相定子绕组的首末端是生产厂家事先设定好的，绝不可任意颠倒，但可将三相绕组的首末端一起颠倒，例如将三相绕组的末端D4、D5、D6倒过来作为首端，而将D1、D2、D3作为末端，但绝不可单独将一相绕组的首末端颠倒，否则将产生接线错误。

如果接线盒中发生接线错误，或者绕组首末端弄错，轻则电动机不能正常起动，长时间通电造成启动电流过大，电动机发热严重，影响寿命，重则烧毁电动机绕组，或造成电源短路。

在同一电机上， 三角形为低电压，星形接法为高电压，功率、寿命相同。

降压启动电机的起动电流近似与定子的电压成正比，因此要采用降低定子电压的办法来限制起动电流，即为降压起动.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用降压启动。

三相异步电动机的接线判别(附图)检修或重绕三相异步电动机三相绕组的六条引出线，头、尾必须分清，否则在接线盒内无法正确接线。

按规定六条引出线的头、尾分别用U1、V1、W1、U2、V2、W2标注标号(旧标号为D1，D4，D2，D5，D3，D6)。

其中U1、U2表示第一相绕组的头、尾端；V1、V2表示第二相绕组的头、尾端；W1、W2表示第三相绕组的头、尾端。

不同字母表示不同相别，相同数字表示同为头或尾。

检修电动机时，如果六条引线上标号完整，只有接线盒内接线板损坏，可按电动机铭牌上规定的接法更换接线板，正确接线即可。

电动机接线方法分为星形(Y)、三角形(△)两种连接方法。

如图l所示。

如果六条引线上的标号已被破坏或重绕电动机绕组后，就必须先确定六条引线的头、尾端进行标号，然后再按规定接到接线板上。

绕组头、尾确定的方法如下：1．用万用表电阻档测量确定每相绕组的两个线端。

电阻值近似为零时，两表笔所接为一组绕组的两个端，依次分清三个绕组的各两端。

①万用表置mA档，按图2接线。

假设一端接线为头(U1、Vl、W1)，另一端接线为尾(U2、V2、W2)。

②用手转动转子，如万用表指针不动，表明假设正确。

如万用表指针摆动，表明假设错误，应对调其中一相绕组头、尾端后重试，直至万用表不摆动时，即可将连在一起的3个线头确定为头或尾。

3．万用表法2。

①万用表置mA档，按图3接线。

②闭合开关S，瞬间万用表向右摆动则电池正极所接线头与万用表负表笔所接线头同为头或尾。

如指针向左反摆则电池正极所接线头与万用表正表笔所接线头同为头或尾。

③将电池(或万用表)改接到第三相绕组的两个线头上重复以上试验，确定第三相绕组的头、尾，以此确定三相绕组各自的头和尾。

①准备一台220／36V降压变压器并按图4接线(小容量电动机可直接接220V 交流电源)。

②闭合开关S，如灯泡亮，表明两相绕组为头、尾串联，用在灯泡上的电压是两相绕组感应电动势的矢量和。

如灯泡不亮，表明两组绕组为尾、尾或头、头串联，作用在灯泡上的电压是两相绕组感应电动势的矢量差。
