标准九点检针机灵敏度测试法
- 格式:doc
- 大小:133.00 KB
- 文档页数:2
测试卡直接放输送带,置于左侧校准测试卡插中间,置于左侧校准
说明:操作时请按图示操作要求
测试卡直接放输送带,置于右测校准测试卡放顶部,置于右测校准测试卡插中间,置于右侧校准
操作,非操作人员禁止调试设备
检针机操作员:罗永炎
测试卡架单独过进行校准,同上步骤操作动作

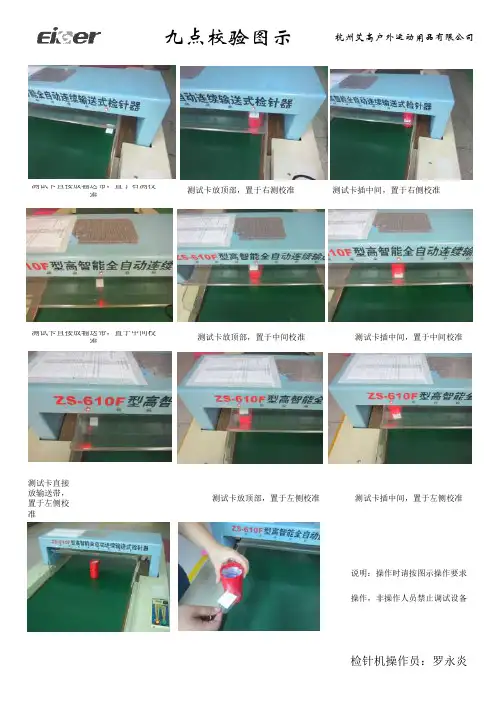

九点校验图示 杭州艾高户外运动用品有限公司
测试卡直接放输送带,置于中间校准 测试卡放顶部,置于中间校准测试卡插中间,置于中间校准
测试卡放顶部,置于左侧校准
.
+9 +。

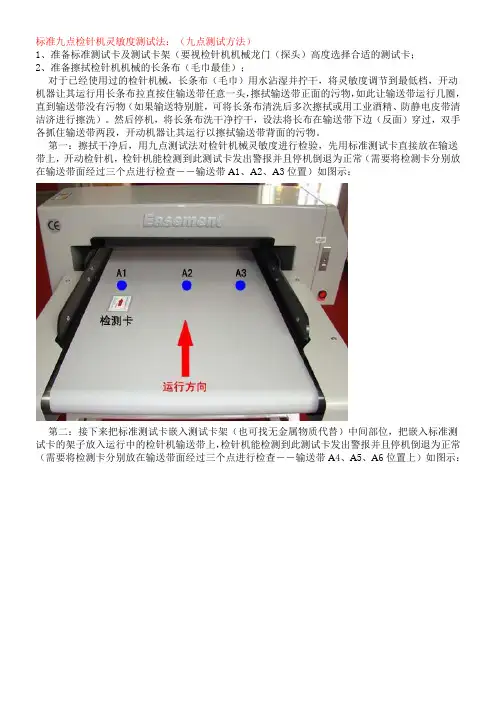

标准九点检针机灵敏度测试法:(九点测试方法)1、准备标准测试卡及测试卡架(要视检针机机械龙门(探头)高度选择合适的测试卡;2、准备擦拭检针机机械的长条布(毛巾最佳);对于已经使用过的检针机械,长条布(毛巾)用水沾湿并拧干,将灵敏度调节到最低档,开动机器让其运行用长条布拉直按住输送带任意一头,擦拭输送带正面的污物,如此让输送带运行几圈,直到输送带没有污物(如果输送特别脏,可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗)。
然后停机,将长条布洗干净拧干,设法将长布在输送带下边(反面)穿过,双手各抓住输送带两段,开动机器让其运行以擦拭输送带背面的污物。
第一:擦拭干净后,用九点测试法对检针机械灵敏度进行检验,先用标准测试卡直接放在输送带上,开动检针机,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置)如图示:第二:接下来把标准测试卡嵌入测试卡架(也可找无金属物质代替)中间部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A4、A5、A6位置上)如图示:第三:接下来把标准测试卡嵌入测试卡架最高点部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A7、A8、A9位置上)如图示:经过上边三个测试方法都能检测到测试卡并报警停机倒退的,此检针机械可以正常使用。
(检针机灵敏度即所使用的标准测试卡直径,现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用那种型号的测试卡,要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定)。
以上检针机灵敏度校验需每三个小时进行一次,并将校验结果书面记录下来,供应客户查验。
标准九点检针机灵敏度测试法:(九点测试方法)1、准备标准测试卡及测试卡架(要视检针机机械龙门(探头)高度选择合适的测试卡;2、准备擦拭检针机机械的长条布(毛巾最佳);对于已经使用过的检针机械,长条布(毛巾)用水沾湿并拧干,将灵敏度调节到最低档,开动机器让其运行用长条布拉直按住输送带任意一头,擦拭输送带正面的污物,如此让输送带运行几圈,直到输送带没有污物(如果输送特别脏,可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗)。
然后停机,将长条布洗干净拧干,设法将长布在输送带下边(反面)穿过,双手各抓住输送带两段,开动机器让其运行以擦拭输送带背面的污物。
第一:擦拭干净后,用九点测试法对检针机械灵敏度进行检验,先用标准测试卡直接放在输送带上,开动检针机,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置)如图示:第二:接下来把标准测试卡嵌入测试卡架(也可找无金属物质代替)中间部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A4、A5、A6位置上)如图示:第三:接下来把标准测试卡嵌入测试卡架最高点部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A7、A8、A9位置上)如图示:经过上边三个测试方法都能检测到测试卡并报警停机倒退的,此检针机械可以正常使用。
(检针机灵敏度即所使用的标准测试卡直径,现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用哪种型号的测试卡,要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定)。
以上检针机灵敏度校验需每三个小时进行一次,并将校验结果书面记录下来,供应客户查验。

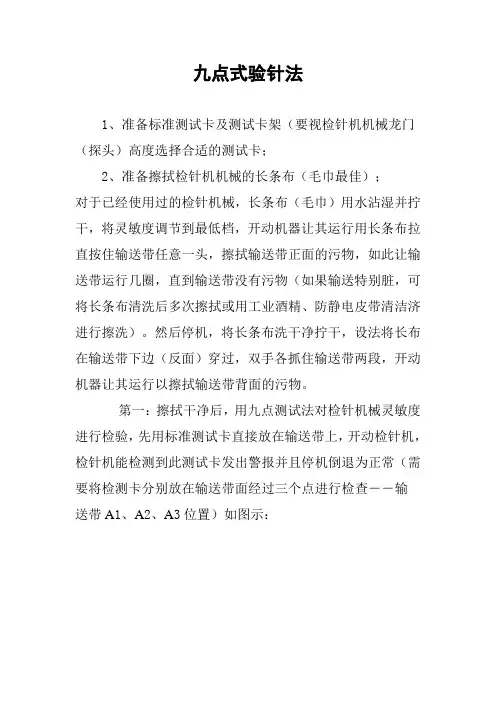

九点式验针法1、准备标准测试卡及测试卡架(要视检针机机械龙门(探头)高度选择合适的测试卡;2、准备擦拭检针机机械的长条布(毛巾最佳);对于已经使用过的检针机械,长条布(毛巾)用水沾湿并拧干,将灵敏度调节到最低档,开动机器让其运行用长条布拉直按住输送带任意一头,擦拭输送带正面的污物,如此让输送带运行几圈,直到输送带没有污物(如果输送特别脏,可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗)。
然后停机,将长条布洗干净拧干,设法将长布在输送带下边(反面)穿过,双手各抓住输送带两段,开动机器让其运行以擦拭输送带背面的污物。
第一:擦拭干净后,用九点测试法对检针机械灵敏度进行检验,先用标准测试卡直接放在输送带上,开动检针机,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置)如图示:第二:接下来把标准测试卡嵌入测试卡架(也可找无金属物质代替)中间部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A4、A5、A6位置上)如图示:第三:接下来把标准测试卡嵌入测试卡架最高点部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A7、A8、A9位置上)如图示:经过上边三个测试方法都能检测到测试卡并报警停机倒退的,此检针机械可以正常使用。
(检针机灵敏度即所使用的标准测试卡直径,现在多采用直径为0.8、1.0、1.2、1.5、2.0MM的铁球测试卡。
实际检针灵敏度要采用那种型号的测试卡,要视具体检测的产品和出口国际及检针机械的通道高度等因素来决定)。
以上检针机灵敏度校验需每三个小时进行一次,并将校验结果书面记录下来,供应客户查验。

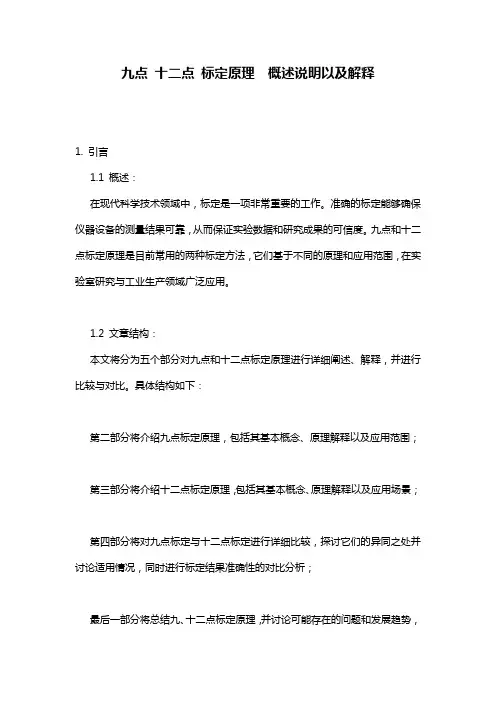

九点十二点标定原理概述说明以及解释1. 引言1.1 概述:在现代科学技术领域中,标定是一项非常重要的工作。
准确的标定能够确保仪器设备的测量结果可靠,从而保证实验数据和研究成果的可信度。
九点和十二点标定原理是目前常用的两种标定方法,它们基于不同的原理和应用范围,在实验室研究与工业生产领域广泛应用。
1.2 文章结构:本文将分为五个部分对九点和十二点标定原理进行详细阐述、解释,并进行比较与对比。
具体结构如下:第二部分将介绍九点标定原理,包括其基本概念、原理解释以及应用范围;第三部分将介绍十二点标定原理,包括其基本概念、原理解释以及应用场景;第四部分将对九点标定与十二点标定进行详细比较,探讨它们的异同之处并讨论适用情况,同时进行标定结果准确性的对比分析;最后一部分将总结九、十二点标定原理,并讨论可能存在的问题和发展趋势,提出进一步研究方向与建议。
1.3 目的:本文旨在深入探讨九点和十二点标定原理,全面了解这两种常用标定方法的应用特性、优缺点以及适用场景,以期为科学研究和生产实践提供参考依据。
2. 九点标定原理:2.1 九点标定的基本概念:九点标定是一种常用于精确度要求较高的测量仪器或设备的校准方法。
其基本概念是通过在已知条件下对测量系统进行多次测量,并根据测量结果对系统进行调整和校准,以提高系统的准确性和可靠性。
2.2 九点标定的原理解释:九点标定依赖于以下原理进行精确度校准。
首先,确定一个已知且稳定的参考值作为基准点。
接下来,在不同输入条件下对系统进行九次测量,记录每次测量的输出值。
然后,利用这些数据进行回归分析,计算出各个输入条件下的误差修正系数或曲线拟合参数。
最后,将这些修正系数或参数应用到实际测量中,即可校准系统并提高其测量结果的准确性。
2.3 九点标定的应用范围:九点标定广泛应用于各种需要高度精确度和可靠性的领域,如科学研究、工业生产、医疗诊断等。
它可以被用于校准传感器、测量仪器、医疗设备等各种系统,以确保它们在实际应用中能够准确地测量和检测。

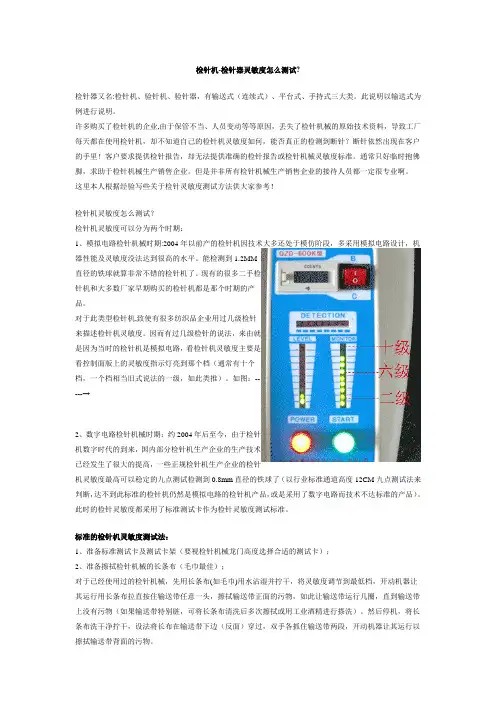

检针机-检针器灵敏度怎么测试?检针器又名:检针机、验针机、验针器,有输送式(连续式)、平台式、手持式三大类。
此说明以输送式为例进行说明。
许多购买了检针机的企业,由于保管不当、人员变动等等原因,丢失了检针机械的原始技术资料,导致工厂每天都在使用检针机,却不知道自己的检针机灵敏度如何,能否真正的检测到断针?断针依然出现在客户的手里!客户要求提供检针报告,却无法提供准确的检针报告或检针机械灵敏度标准。
通常只好临时抱佛脚,求助于检针机械生产销售企业。
但是并非所有检针机械生产销售企业的接待人员都一定很专业啊。
这里本人根据经验写些关于检针灵敏度测试方法供大家参考!检针机灵敏度怎么测试?检针机灵敏度可以分为两个时期:1、模拟电路检针机械时期:2004年以前产的检针机因技术大多还处于模仿阶段,多采用模拟电路设计,机器性能及灵敏度没法达到很高的水平。
能检测到1.2MM直径的铁球就算非常不错的检针机了。
现有的很多二手检针机和大多数厂家早期购买的检针机都是那个时期的产品。
对于此类型检针机,致使有很多纺织品企业用过几级检针来描述检针机灵敏度。
因而有过几级检针的说法,来由就是因为当时的检针机是模拟电路,看检针机灵敏度主要是看控制面版上的灵敏度指示灯亮到那个档(通常有十个档,一个档相当旧式说法的一级,如此类推)。
如图:-----→2、数字电路检针机械时期:约2004年后至今,由于检针机数字时代的到来,国内部分检针机生产企业的生产技术已经发生了很大的提高,一些正规检针机生产企业的检针机灵敏度最高可以稳定的九点测试检测到0.8mm直径的铁球了(以行业标准通道高度12CM九点测试法来判断,达不到此标准的检针机仍然是模拟电路的检针机产品,或是采用了数字电路而技术不达标准的产品)。
此时的检针灵敏度都采用了标准测试卡作为检针灵敏度测试标准。
标准的检针机灵敏度测试法:1、准备标准测试卡及测试卡架(要视检针机械龙门高度选择合适的测试卡);2、准备擦拭检针机械的长条布(毛巾最佳);对于已经使用过的检针机械,先用长条布(如毛巾)用水沾湿并拧干,将灵敏度调节到最低档,开动机器让其运行用长条布拉直按住输送带任意一头,擦拭输送带正面的污物,如此让输送带运行几圈,直到输送带上没有污物(如果输送带特别脏,可将长条布清洗后多次擦拭或用工业酒精进行搽洗)。

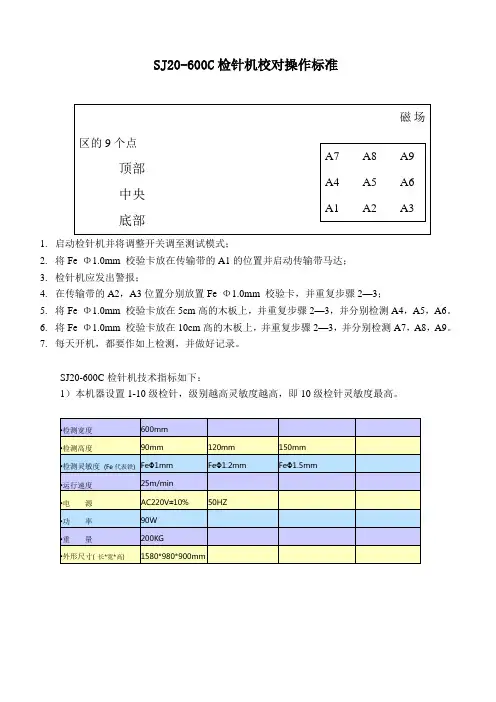

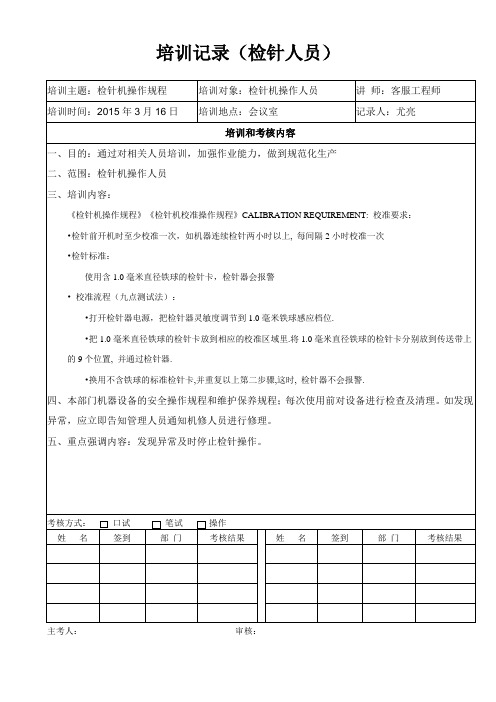

SJ20-600C检针机校对操作标准
磁场区的9个点
顶部中央底部A7 A8 A9 A4 A5 A6 A1 A2 A3
1.启动检针机并将调整开关调至测试模式;
2.将Fe Φ1.0mm 校验卡放在传输带的A1的位置并启动传输带马达;
3.检针机应发出警报;
4.在传输带的A2,A3位置分别放置Fe Φ1.0mm 校验卡,并重复步骤2—3;
5.将Fe Φ1.0mm 校验卡放在5cm高的木板上,并重复步骤2—3,并分别检测A4,A5,A6。
6.将Fe Φ1.0mm 校验卡放在10cm高的木板上,并重复步骤2—3,并分别检测A7,A8,A9。
7.每天开机,都要作如上检测,并做好记录。
SJ20-600C检针机技术指标如下:
1)本机器设置1-10级检针,级别越高灵敏度越高,即10级检针灵敏度最高。
•检测宽度600mm
•检测高度90mm 120mm 150mm
•检测灵敏度(Fe代表铁)FeΦ1mm FeΦ1.2mm FeΦ1.5mm
•运行速度25m/min
•电源AC220V±10% 50HZ
•功率90W
•重量200KG
•外形尺寸( 长*宽*高)1580*980*900mm。

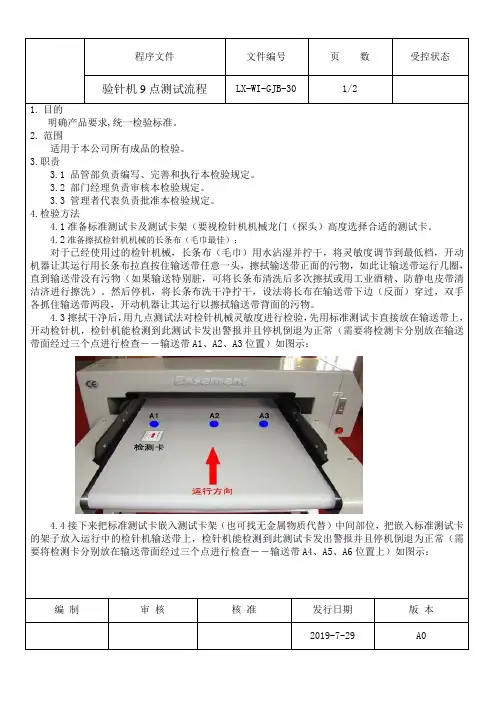

验针机9点测试流程LX-WI-GJB-301/21.目的明确产品要求,统一检验标准。
2.范围适用于本公司所有成品的检验。
3.职责3.1 品管部负责编写、完善和执行本检验规定。
3.2 部门经理负责审核本检验规定。
3.3 管理者代表负责批准本检验规定。
4.检验方法4.1准备标准测试卡及测试卡架(要视检针机机械龙门(探头)高度选择合适的测试卡。
4.2准备擦拭检针机机械的长条布(毛巾最佳);对于已经使用过的检针机械,长条布(毛巾)用水沾湿并拧干,将灵敏度调节到最低档,开动机器让其运行用长条布拉直按住输送带任意一头,擦拭输送带正面的污物,如此让输送带运行几圈,直到输送带没有污物(如果输送特别脏,可将长条布清洗后多次擦拭或用工业酒精、防静电皮带清洁济进行擦洗)。
然后停机,将长条布洗干净拧干,设法将长布在输送带下边(反面)穿过,双手各抓住输送带两段,开动机器让其运行以擦拭输送带背面的污物。
4.3擦拭干净后,用九点测试法对检针机械灵敏度进行检验,先用标准测试卡直接放在输送带上,开动检针机,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查――输送带A1、A2、A3位置)如图示:4.4接下来把标准测试卡嵌入测试卡架(也可找无金属物质代替)中间部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A4、A5、A6位置上)如图示:编制审核核准发行日期版本2019-7-29A0验针机9点测试流程LX-WI-GJB-302/24.5接下来把标准测试卡嵌入测试卡架最高点部位,把嵌入标准测试卡的架子放入运行中的检针机输送带上,检针机能检测到此测试卡发出警报并且停机倒退为正常(需要将检测卡分别放在输送带面经过三个点进行检查--输送带A7、A8、A9位置上)如图示:经过上边三个测试方法都能检测到测试卡并报警停机倒退的,此检针机械可以正常使用。
附:日本国PL 检针法对部分产品的检针要求标准产品名称检测标准文胸、衬衫、袜子、童装、小玩具等小件车缝制品ØFe0.8-1.2mm(Fe 为铁球)羊毛衫、西服、茄克、羽绒服、牛仔服等中型制品ØFe1.0-1.2mm(Fe 为铁球)床单、毛巾被、床罩、窗帘等宽幅车缝制品ØFe1.2-2.0mm(Fe 为铁球)较大玩具、塑胶制品、鞋类、手袋ØFe1.2-2.0mm(Fe 为铁球)以上未列产品项目标准请查询日本检针法列表检针机灵敏度标准表示方法是以一定直径Ø的铁球为标准参照物,而非几级来说明。

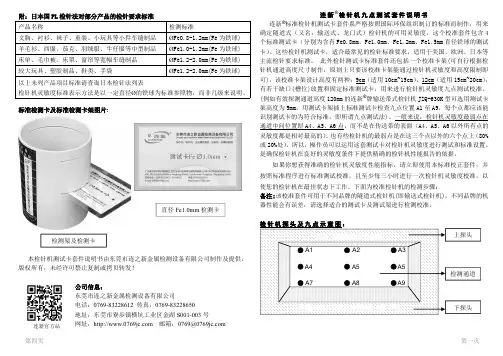

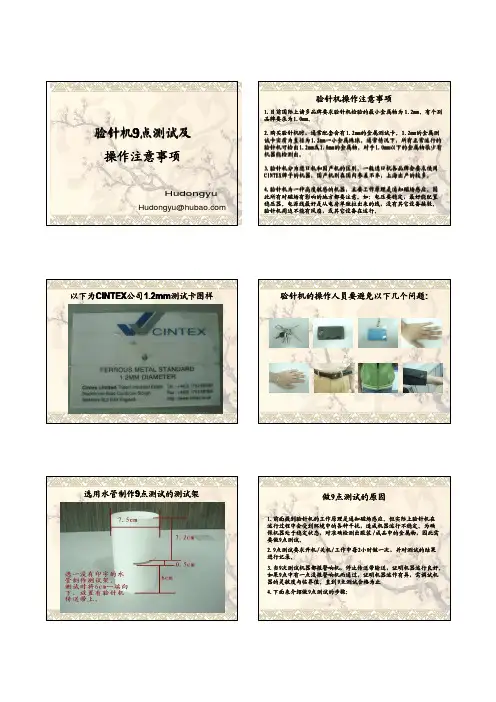

标准检测卡及标准检测卡架图片:本检针机测试卡套件说明书由东莞市连之新金属检测设备有限公司制作及提供,版权所有,未经许可禁止复制或拷贝转发!公司信息:东莞市连之新金属检测设备有限公司电话:*************传真:*************地址:东莞市寮步镇横坑工业区金湖S001-003号网址: 邮箱:***************连新®检针机九点测试套件说明书连新®标准检针机测试卡套件系严格按照国际环保组织制订的标准而制作,用来确定隧道式(又名:输送式、龙门式)检针机的可用灵敏度。
这个校准套件包含4个标准测试卡(分别为含有Fe0.8mm、Fe1.0mm、Fe1.2mm、Fe1.5mm 直径铁球的测试卡)。
这些检针机测试卡,适合最常见的检针标准要求,适用于美国、欧洲、日本等主流检针要求标准。
此外检针测试卡标准套件还包括一个校准卡架(可自行根据检针机通道高度尺寸制作,原则上只要该校准卡架能通过检针机灵敏度和高度限制即可),该校准卡架设计高度有两种:9cm(适用10cm~15cm)、12cm(适用15cm~20cm),有若干缺口(槽位)放置和固定标准测试卡,用来进行检针机灵敏度九点测试校准。
(例如有效探测通道高度120mm 的连新®牌输送带式检针机JZQ-630K 型可选用测试卡架高度为9mm。

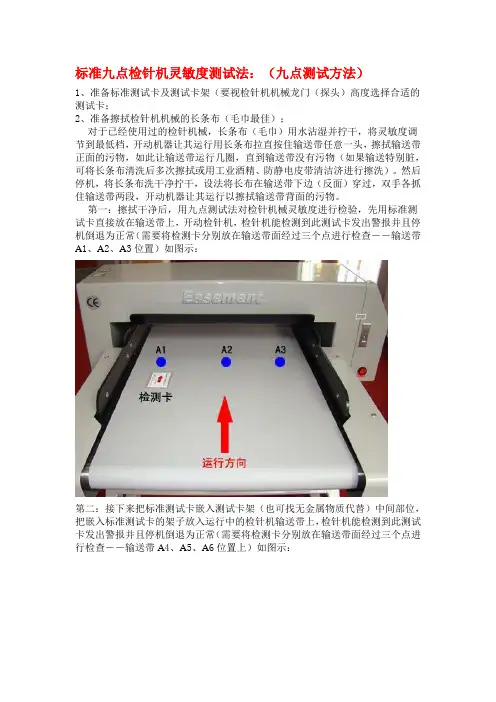

标准九点检针机灵敏度测试法:(九点测试方法)
