初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学做电学实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和电流表的读数，根据表格中记录的数据分析，他所连接的电路可能是电路图中的哪一个（）2、如图所示电路中，电源电压保持不变，当电键由断开到闭合时，下列判断错误的是（）A．电流表示数变大B．电压表示数变大C．电压表示数与电流表示数的比值变大D．电压表示数与电流表示数的乘积变大3、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是（）A．U变大，I变大B．U变小，I变小C．U变小，I变大D．U变大，I变小4、有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（）A．一定大于R B．一定等于RC．一定小于R D．以上结果都有可能两端电压的是5、图2所示，闭合开关后能测出小灯泡L16、如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（）A．电压表示数变大，电路表示数变小B．电压表示数不变，电流表示数变大C．电压表示数和电流表示数的乘积变大D．电压表示数和电流表的比值不变7、如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V．下列判断不正确的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω8、在用伏安法测电阻的实验中，某班实验小组的同学在操作时，电表量程选择正确，但不慎将两表的位置接错，其中一组同学连成如图7所示的的情况，则（）A．电流表和电压表都被损坏B．电流表损坏，电压表示数为零C．电流表示数为零，电压表有示数D．电流表损坏，电压表有示数9、如图2所示是小明设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P固定在一起，AB间有可收缩的导线，R1为定值电阻。
中考物理复习《欧姆定律计算题》专项训练（附带有参考答案)学校:___________班级：___________姓名：___________考号：___________1．真真同学设计了一款弹力秤，用来测量某段时间的降雨量。
其原理如图甲所示，它主要由轻质弹簧，杠杆OAB ，压力传感器R （电阻值随所受压力的大小发生变化的变阻器）和显示压力大小的仪器A （实质是电流表）等关键元件构成，其中OA∶OB=1∶2，已知压力传感器的电阻R 与它所受的压杆压力F 的关系如图乙所；。
电源电压为6V 且保持不变，真真将一个质量为600g ，棱长为10cm 的实心正方体木块悬挂在弹簧下端，静止时木块下表面距离空烧杯底正上方4cm 处，若烧杯底面积为300cm 2，轻质弹簧自然状态时长度为10cm ，且弹簧每受到1N 的力时长度变化0.5cm ，杠杆始终水平。
当水槽内收集一些水时；（1）弹簧恰好处于自然状态，求此时通过仪器A 的电流；（2）若仪器A 示数为0.2A 时，求物体排开水的体积V 排；（3）仪器A 示数为0.2A 时，求水槽中水的总质量。
2．如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中其中0R 为定值电阻，R 为压敏电阻，其阻值随所受压力变化的图像如图乙所示。
油量表由量程为03V 的电压表改装而成。
已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。
电源电压保持6V 不变。
（g 取10N/kg ）（1）若压敏电阻与油箱的接触面积是42410m -⨯，则压敏电阻能承受的最大压强为多大？（2）压敏电阻受到压力最大时油箱内汽油的质量多大？若油箱内油的密度为30.8g/cm ，此时油箱内油的体积是多少立方米？（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻0R阻值为多大？（4）若电压表示数为2V，此时油箱内油的重力是多少牛顿。
3．某同学设计了一个测量身高和体重的电路，其原理如图甲所示。

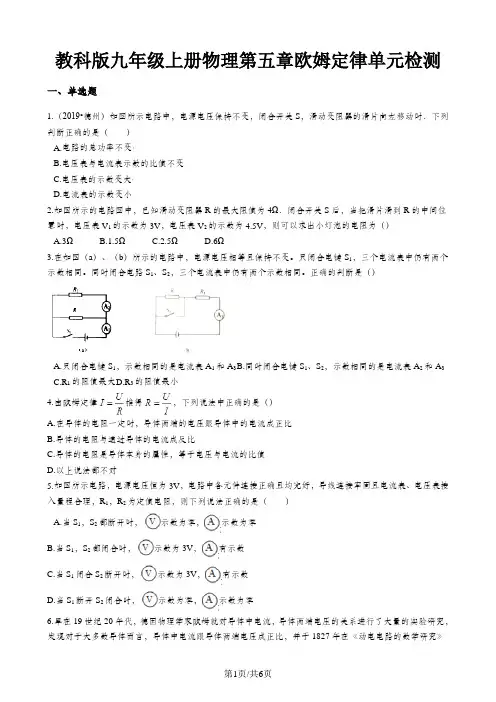

教科版九年级上册物理第五章欧姆定律单元检测一、单选题1.（2019•德州）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小2.如图所示的电路图中，已知滑动变阻器R的最大阻值为4Ω．闭合开关S后，当把滑片滑到R的中间位置时，电压表V1的示数为3V，电压表V2的示数为4.5V，则可以求出小灯泡的电阻为（）A.3ΩB.1.5ΩC.2.5ΩD.6Ω3.在如图（a）、（b）所示的电路中，电源电压相等且保持不变。
只闭合电键S1，三个电流表中仍有两个示数相同。
同时闭合电路S1、S2，三个电流表中仍有两个示数相同。
正确的判断是（）A.只闭合电键S1，示数相同的是电流表A1和A3B.同时闭合电键S1、S2，示数相同的是电流表A2和A3C.R1的阻值最大D.R3的阻值最小4.由欧姆定律推得，下列说法中正确的是（）A.在导体的电阻一定时，导体两端的电压跟导体中的电流成正比B.导体的电阻与通过导体的电流成反比C.导体的电阻是导体本身的属性，等于电压与电流的比值D.以上说法都不对5.如图所示电路，电源电压恒为3V，电路中各元件连接正确且均完好，导线连接牢固且电流表、电压表接入量程合理，R1，R2为定值电阻，则下列说法正确的是（）A.当S1，S2都断开时，示数为零，示数为零B.当S1，S2都闭合时，示数为3V，有示数C.当S1闭合S2断开时，示数为3V，有示数D.当S1断开S2闭合时，示数为零，示数为零6.早在19世纪20年代，德国物理学家欧姆就对导体中电流，导体两端电压的关系进行了大量的实验研究，发现对于大多数导体而言，导体中电流跟导体两端电压成正比，并于1827年在《动电电路的数学研究》一书中，把他的实验规律总结成如下公式：S=γ•E（S表示导体中的电流；E表示导体两电压；γ表示导体对电流的传导率，简称电导率）。

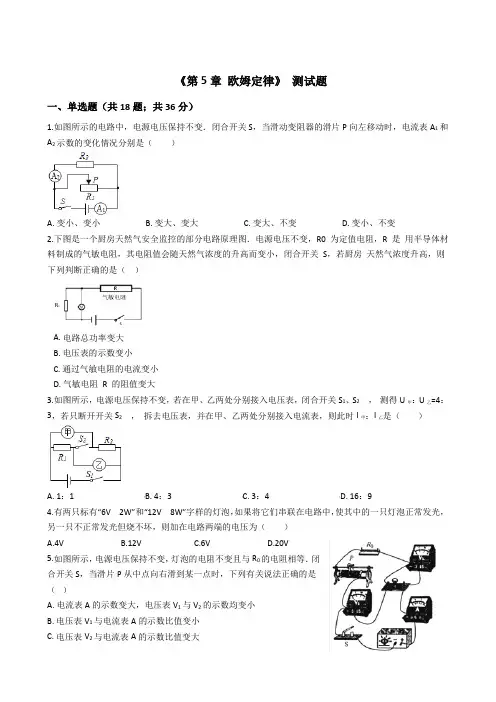

《第5章欧姆定律》测试题一、单选题（共18题；共36分）1.如图所示的电路中，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向左移动时，电流表A1和A2示数的变化情况分别是（）A. 变小、变小B. 变大、变大C. 变大、不变D. 变小、不变2.下图是一个厨房天然气安全监控的部分电路原理图．电源电压不变，R0 为定值电阻，R 是用半导体材料制成的气敏电阻，其电阻值会随天然气浓度的升高而变小，闭合开关S，若厨房天然气浓度升高，则下列判断正确的是（）A. 电路总功率变大B. 电压表的示数变小C. 通过气敏电阻的电流变小D. 气敏电阻R 的阻值变大3.如图所示，电源电压保持不变，若在甲、乙两处分别接入电压表，闭合开关S1、S2，测得U甲：U乙=4：3，若只断开开关S2，拆去电压表，并在甲、乙两处分别接入电流表，则此时I甲：I乙是（）A. 1：1B. 4：3C. 3：4D. 16：94.有两只标有“6V2W”和“12V8W”字样的灯泡，如果将它们串联在电路中，使其中的一只灯泡正常发光，另一只不正常发光但烧不坏，则加在电路两端的电压为（）A.4VB.12VC.6VD.20V5.如图所示，电源电压保持不变，灯泡的电阻不变且与R0的电阻相等．闭合开关S，当滑片P从中点向右滑到某一点时，下列有关说法正确的是（）A. 电流表A的示数变大，电压表V1与V2的示数均变小B. 电压表V1与电流表A的示数比值变小C. 电压表V2与电流表A的示数比值变大D. 电压表V1、V2的示数差与电流表A的示数之比变大6.如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向左滑动，则下列说法中，不正确的是（）A. 电流表的示数变大B. 电压表的示数变大C. 电阻R1消耗的电功率变小D. 整个电路消耗的电功率变大7.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图3所示，由图中信息可知( )A. A导体的电阻为10ΩB. A导体的电阻大于B导体的电阻C. A导体两端电压为3V时，通过A导体的电流为0．6AD. B导体两端电压为0V时，B导体的电阻也为0Ω8.如图所示的电路中，R1=10Ω，R2=20Ω．闭合开关S后，电压表V1与V2示数之比为（）A. 3：1B. 3：2C. 2：1D. 1：19.两定值电阻R1＝10Ω,R2＝5Ω，现将R1、R2接入如图所示的电路，电源电压为3V，当开关S闭合时，下列分析正确的是（）A. R1、R2电流之比为1:2B. R1、R2两端的电压之比为2:1C. R1、R2消耗的电功率之比为1:2D. 电路消耗总的电功率等于2.7W10.甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知输电线每千米的电阻为0.2Ω。

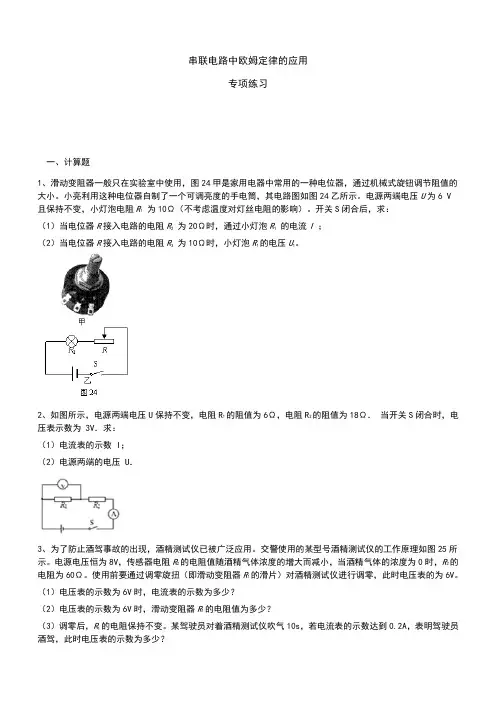

串联电路中欧姆定律的应用专项练习一、计算题1、滑动变阻器一般只在实验室中使用，图24甲是家用电器中常用的一种电位器，通过机械式旋钮调节阻值的大小。
小亮利用这种电位器自制了一个可调亮度的手电筒，其电路图如图24乙所示。
电源两端电压U为6 V且保持不变，小灯泡电阻R1为10Ω（不考虑温度对灯丝电阻的影响）。
开关S闭合后，求：（1）当电位器R接入电路的电阻R2为20Ω时，通过小灯泡R1的电流I ；（2）当电位器R接入电路的电阻R3为10Ω时，小灯泡R1的电压U1。
2、如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为 3V．求：（1）电流表的示数 I；（2）电源两端的电压 U．3、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。
交警使用的某型号酒精测试仪的工作原理如图25所示。
电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω。
使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V。
（1）电压表的示数为6V时，电流表的示数为多少？（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？（3）调零后，R1的电阻保持不变。
某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？4、如何用一个电压表和一个已知电阻来测某未知电阻的阻值？小林设计了如图所示的电路．实验时，已知R1为9Ω，在闭合S的情况下，断开S1时电压表的示数为1.8V，闭合S1时，电压表的示数为2.7V．整个实验过程中电池的电压不变，求：（1）电源电压；（2）被测电阻R2的阻值．5、为了防止酒驾事故的出现，酒精测试仪已被广泛应用．交警使用的某型号酒精测试仪的工作原理如图所示．电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω．使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的示数为6V。

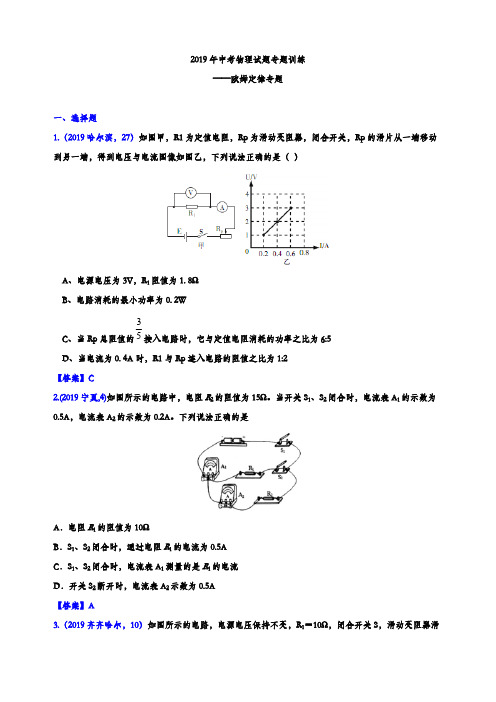

2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图15所示的图像，根据图像，下列说法正确的是_______。
（2分）A．导体甲的电阻大于导体乙的电阻B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1AC．将导体甲、乙并联接到电压为3V的电源上时，通过导体的总电流为0.9A D．将导体甲、乙串联接到电压为3V的电源上时，通过导体的总电流为0.2A2、如图所示，当开关合上后，发现电压表的示数为0，若故障只有一处，对这一现象，下列猜测中肯定错误的是A．灯L1断路B.灯L2断路C.灯L1短路D.电压表接触不良3、（2019·大连）如图所示是小灯泡的电流与其两端电压的关系图象，下列说法正确的是（）A．小灯泡的电阻不变，阻值为7.2ΩB．小灯泡的电流随其两端电压的增大而增加得越来越快C．小灯泡的电阻与其两端电压有关，随电压的增大而减小D．小灯泡的实际功率与其两端电压有关，随电压的增大而增大4、如图所示，电源电压为6V，当开关S闭合后，两灯泡均不发光，且电压表示数为6V，产生这一现象的原因可能是（）A．灯L1处短路B．B．灯L2处短路C．灯L1处断路D．灯L2处断路5、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图8所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大6、如图13是学生设计的模拟调光灯电路，闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是（）A.灯泡被短路B.电源断路C.铅笔芯的总阻值太大D.灯泡的阻值太大\7、在"探究电流与电压的关系"的实验中，分别用R1,R2两个电阻进行了探究，并根据各自的实验数据绘制出如图所示的I-U关系图象，从图中可以看出R1、R2的大小关系为A. R1＞R2B. R1＜R2C. R1=R2D.不能确定8、如图所示，电源电压不变，滑动变阻器的滑片P从a端滑到b端的过程中（）A．电流表、电压表的示数都减小B．电流表、电压表的示数都增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9、如图4所示，电源电压为3V且保持不变。
物理欧姆定律题20套(带答案)一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示电路，电源电压不变，闭合开关S，当滑片P置于变阻器的B端时，电压表的示数为6V，在10s内定值电阻R1产生的热量为36J；当滑片P置于变阻器的中点时，电压表的示数变化了2V．下列结果正确的是（）A. R1先后两次消耗的电功率之比为3：4B. 滑动变阻器R2的最大阻值为10ΩC. 电源电压为10VD. R1的阻值为20Ω【答案】 B【解析】【解答】由电路分析可知，R1与滑动变阻器串联，电压表测量滑动变阻器两端的电压，当滑片P置于变阻器的B端时滑动变阻器的阻值最大，根据Q= 得R2= =10Ω，B符合题意；滑片P置于变阻器的B端时电路中的电流I1= =0.6A，U总=U1+U2=0.6AR1+6V……①,当R1=10Ω时电压表的示数=6V-2V=4V，此时电路中的电流I’= =0.8A，U总=U1+U2=0.8AR1+4V……②，根据P=I2R得P1：P1’=（0.3A）2R1：（0.4A）2R1=9：16，A不符合题意；解由①②组成的方程组得：电源电压为12V、R1的阻值为10Ω，C、D不符合题意。
1.（2024年四川乐山中考题）物理学习小组在“探究电流与电压的关系”时，设计了如图甲所示的电路。
其中电源电压为3V ，定值电阻R 1约为4Ω，电流表量程为0～0.6A ，电压表量程为0～3V.该小组同学完成了以下实验步骤：（1）正确连接好电路，闭合开关S 前，需将滑片P移动至 （选填“a ”或“b ”）端； （2）闭合开关S 后，发现无论怎样移动滑片P ，电流表、电压表均无示数。
在检查电源和导线均正常的前提下，你认为引起上述现象的原因可能是 ；（写出一种即可）（3）排除故障后，小组同学正常进行操作，在表格中记录多组电流表、电压表的示数。
当电压表示数为1.2V 时，电流表如图乙所示为 A ；（4）根据表格数据，在图丙中画出I -U 关系图像；U /V 0.3 0.6 0.9 1.2 1.5 I /A 0.08 0.15 0.23 0.38 考点1 探究电流与电压的关系（5）分析所绘制的图像得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压成 ；（6）该小组同学认为还需更换不同阻值的定值电阻重复上述操作，你认为他们这么做的目的是 。
2.（2024年辽宁中考题）某小组猜想电流与电压和电阻有关，现要探究电流与电压的关系。
（1）为探究电流与电压的关系，实验中应控制 不变；（2）该小组连接的部分电路如图所示，请用笔画线代替导线将电路补充完整（导线不能交叉）；（3）正确连接电路后，闭合开关前，滑动变阻器的滑片应调到最 端；（4）试触时发现电压表和电流表的指针均不偏转。
为查找故障，闭合开关，保持导线ab 的a 端不动，将b 端依次接到A 、B 和C 接线柱，电压表的指针均偏转，电流表指针均不偏转。
若电路中只有一处故障，则发生的故障是 ；（5）排除故障后，闭合开关，通过移动 的位置改变电阻两端的电压，测量电阻两端的电压U 和对应的电流I ，记录的实验数据如下表所示。
分析表格中的数据，发现电压与其对应电流的比值 ，从而得出结论： 。

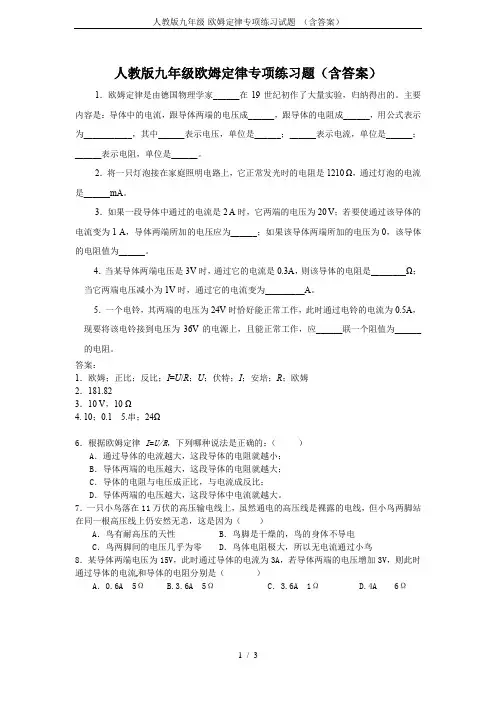

人教版九年级欧姆定律专项练习题（含答案）1．欧姆定律是由德国物理学家______在19世纪初作了大量实验，归纳得出的。
主要内容是：导体中的电流，跟导体两端的电压成______，跟导体的电阻成______，用公式表示为___________，其中______表示电压，单位是______；______表示电流，单位是______；______表示电阻，单位是______。
2．将一只灯泡接在家庭照明电路上，它正常发光时的电阻是1210 Ω，通过灯泡的电流是______mA。
3．如果一段导体中通过的电流是2 A时，它两端的电压为20 V；若要使通过该导体的电流变为1 A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______。
4．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压减小为1V时，通过它的电流变为_________A。
5．一个电铃，其两端的电压为24V时恰好能正常工作，此时通过电铃的电流为0.5A，现要将该电铃接到电压为36V的电源上，且能正常工作，应______联一个阻值为______的电阻。
答案：1．欧姆；正比；反比；I=U/R；U；伏特；I；安培；R；欧姆2．181.823．10 V，10 Ω4. 10；0.15.串；24Ω6．根据欧姆定律 I=U/R，下列哪种说法是正确的：（）A．通过导体的电流越大，这段导体的电阻就越小；B．导体两端的电压越大，这段导体的电阻就越大；C．导体的电阻与电压成正比，与电流成反比；D．导体两端的电压越大，这段导体中电流就越大。
7．一只小鸟落在11万伏的高压输电线上，虽然通电的高压线是裸露的电线，但小鸟两脚站在同一根高压线上仍安然无恙，这是因为（）A．鸟有耐高压的天性B．鸟脚是干燥的，鸟的身体不导电C．鸟两脚间的电压几乎为零D．鸟体电阻极大，所以无电流通过小鸟8．某导体两端电压为15V，此时通过导体的电流为3A，若导体两端的电压增加3V，则此时通过导体的电流和导体的电阻分别是（）A．0.6A 5Ω B.3.6A 5Ω C．3.6A 1Ω D.4A 6Ω9.如图所示，电源电压保持不变，若P 向右移动，则电压表、电流表示数的变化分别为( )A.变大，变小B.变大，变大C.变小，变大D.变小、变小10．如图所示在滑动变阻器的滑片P 向右移动过程中， 电路中的电流变大。
教科版物理-九年级上册-第五章-欧姆定律-同步练习一、单选题1.根据U﹣I图象判断，下列说法的正确的是（）A.当甲两端电压为0.5V时，通过它的电流为0.3AB.当乙两端电压为2.5V，其电阻值为10ΩC.将甲和乙并联，若电压为1V，则干路电流为0.4AD.将甲和乙串联，若电流为0.3A，则它们两端的电压为2V2.如图所示，电源电压保持不变。
当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为0.8A。
则电阻R1与R2的比值为（）A. 1︰3B. 3︰lC. 2︰3D. 3︰23.用如图所示的电路探究半导体的导电性能，电路中电源电压不变，R是一只光敏电阻，．闭合开关，增大光敏电阻的光照强度，电压表和电流表示数的变化情况是( )A. 电流表、电压表示数均减小B. 电流表、电压表示数均增大C. 电流表示数减小、电压表示数增大D. 电流表示数增大、电压表示数减小4.小英按图甲所示的电路图连接实验电路，测量电阻R的阻值．闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为____A，电阻R的阻值为____Ω．（）A. 0.4；5B. 0.4；25C. 5；5D. 2；255.如图，当滑动变阻器滑片P向右移动时，电流表示数和灯泡L亮度变化情况分别是（）A. 变小不变B. 变大不变C. 不变变亮D. 变大变暗6.如图甲所示，是电阻R1、R2的U﹣I图象，小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.4A，则下列说法正确的是（）A. 电路中R1的电流为0.4AB. 电路中电压表的示数为2VC. 电路中R1的电压为4VD. R2的电流和它两端的电压成正比7.小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品。
得知光敏电阻随光照强度的增大阻值减小,于是他设计了如图所示的电路，电源电压不变，R1为光敏电阻，R2为定值电阻，闭合开关S，当照射到R1上的光线减弱时，下列判断中正确的是（）A. 电流表示数增大B. 电压表示数减小C. 电阻R1两端电压减小D. 电路消耗的总功率增大8.某型号天燃气泄漏检测仪器的电路如图甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如乙所示，已知R0为定值电阻，电源电压恒定不变.用此仪器检测天然气是否泄漏时，若仪器正常工作，则下列判断正确的是( )A. 天然气浓度增大时，电压表示数变小B. 天然气浓度减小时，电流表示数变大C. 天然气浓度增大时，电路消耗的总功率变小D. 无论天然气浓度怎样变化，电压表与电流表示数的比值不变二、多选题9.如图所示电路中，电源电压不变，开关S闭合后，滑动变阻器的滑片P向右移动时（）A. 电流表的示数变小B. 电流表的示数不变C. 电压表的示数变大D. 电压表的示数不变10.如图所示的电路中，电源电压保持不变.R 1 为滑动变阻器，R 2 、R 3 为定值电阻.闭合开关S，将滑片P由a端向b端滑动一段距离后，电压表V 1 、V 2 示数变化的大小分别为ΔU 1 、ΔU 2 ，电流表示数变化的大小为ΔI.下列判断正确的是（）A. ΔU 2 大于ΔU 1B. 的差值等于R 2C. R 2 和R 3 消耗的电功率的和增加了ΔU 2 ΔID. 电压表V 1 示数变小、电压表V 2 示数变大，电流表示数变大11.如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻R x阻值的电路是（）A. B. C. D.12.如图所示，电源电压不变．闭合开关S，将滑动变阻器的滑片P向右移动时，下列说法正确的是（）A. 电流表A1示数变小，电压表V示数变小B. 电流表A2示数变大，电压表V示数变大C. 电压表V的示数与电流表A1示数的比值变大D. 电压表V的示数与电流表A2示数的比值变大13.如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是（）A. 电压表示数变大，电流表示数变大B. 电压表示数变小，电流表示数变小C. 电压表示数变大，电流表示数变小D. 电压表与电流表示数的比值不变14.在图所示的四个电路中，电源两端电压保持不变，若定值电阻R的阻值已知，则在不拆卸元件的情况下能够测出待测电阻R x阻值的电路是（）A. B.C. D.三、填空题15.如图所示的电路中，R1大于R2，电源电压保持不变．当开关S从闭合到断开时，电路中电流表A1的示数将________，电压表V的示数将________（均选填“增大”、“不变”或“减小”）．16.伏安法测电阻的原理是________ ，其方法是用________ 测出待测电阻两端的电压，用________ 测出通过待测电阻的电流，再计算待测电阻的阻值．17.现有“10Ω，1A”和“15Ω，0.6A”两个电阻，若把这两个电阻串联入电路中，电路中的最大电流是________ A，电源电压最大是________ V；若把这两个电阻并联入电路中，干路中的最大电流________ A．18.在图所示的电路中，电源电压保持不变。
九年级物理欧姆定律测试卷（含答案）一、选择题1．下图是某同学设计的测风速的装置，图中探头、金属杆和滑动变阻器的滑片P相连，可上下移动．现要求：当风吹过探头时，滑动变阻器的滑片P向上移动，且风速增大时电压表的示数增大．以下四个图中符合要求的是（）A. B.C. D.【答案】 B【解析】【解答】解：AD．探头上平下凸，当风吹过探头时，探头下方空气的流速大于上方空气的流速，探头下方空气压强小于上方空气压强，产生向下的压力差使弹簧压缩，滑片下移，故AD不符合题意；BC．探头上凸下平，当风吹过探头时，探头上方空气的流速大于下方空气的流速，探头下方空气压强大于上方空气压强，产生向上的压力差使弹簧伸长，滑片上移，R2接入电路中的电阻变小，电路中的总电阻变小；由I= 可知，电路中的电流变大，由U=IR可知，R1两端的电压变大，即B选项中电压表的示数变大，故B符合题意；因串联电路中总电压等于各分电压之和，所以，R2两端的电压变小，即C选项中电压表的示数变小，故C不符合题意．故选B．【分析】根据流体压强与流速的关系（流速越快的地方压强越小）判断产生压力的方向，然后判断滑片移动的方向确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化，根据串联电路的电压特点和滑动变阻器两端的电压变化．本题是力学和电学的综合题，涉及到串联电路的特点和欧姆定律的应用，会利用流体压强和流速的关系是解题的关键．2．如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗C. L1始终比L2亮D. L1始终比L2暗【答案】D【解析】【解答】解：（1）甲图中灯泡L1与滑动变阻器串联，当滑动变阻器的滑片P都从中点向左滑动的过程中，接入电路中的电阻变大，电路中的总电阻变大，由I= 可知，电路中的电流变小，因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡L1的实际功率变小，灯泡变暗；（2）乙图中灯泡L2与滑动变阻器并联，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡L2的实际功率不变，亮暗不变；（3）因并联电路中各支路两端的电压相等，串联电路中总电压等于各分电压之和，所以，L1两端的电压始终小于L2两端的电压，因两灯泡的规格相同，即电阻相等，所以，由P= 可知，L2的实际功率始终比L1大，则L2始终比L1亮．综上可知，ABC错误、D正确．故选D．【分析】（1）左图中灯泡与滑动变阻器串联，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，由灯泡的亮暗取决于实际功率的大小可知其亮暗的变化；（2）右图中灯泡与滑动变阻器并联，根据并联电路中各支路独立工作、互不影响可知滑片移动时灯泡实际功率和亮暗的变化；（3）根据串联电路的电压特点和并联电路的电压特点判断两灯泡两端的电压关系，根据P=UI= 可知两灯泡实际功率的关系，然后判断亮暗关系．3．小华设计了一种输液提示器，能在护士站观察到药液量的变化。
2019-2020学年度九年级物理考题精练——专题五：欧姆定律计算1．如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。
（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数.2.在如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”字样。
闭合电键S，电流表A的示数为1A，电压表V1的示数为4V，电压表V2的示数为8V。
已知电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。
求：（1）电源电压U（2）电阻R 1的阻值（3）移动滑片P 至某位置时，两电压表指针偏离零刻度线的角度恰好相同，此时滑动变阻器R 2连入电路的阻值。
3.在如图甲所示的电路中，电源电压为18V 保持不变，电阻R 1的阻值为10Ω。
闭合开关S 后，电流表A 的示数如图乙（a ）所示。
（1）求电阻R 1两端的电压U 1。
（2）求此时滑动变阻器R 2连入电路的阻值。
（a ） （b ） 图甲 图乙（3）现有标有“20Ω 2A ”、“50Ω 1A ”字样的滑动变阻器可供选择，有一个表盘如图乙（b ）所示的电压表可接入电路。
当选用标有_____字样的变阻器替换2R ，并把电压表接入______两点间时（选填“AB ”、“CD ”、“AB 或CD ”），在移动变阻器滑片P 的过程中电压表示数的变化量ΔU 最大。
求电压表示数的最大变化量ΔU 最大。
4.亮亮设计了一个用电压表的示数变化反映环境温度变化的电路．其电路原理图如图（a ）所示．其中，电源两端电压U =4V （恒定不变）．电压表的量程为0～3V ，R 0是定值电阻，R 0=300Ω，R 1是热敏电阻，其电阻随环境温度变化的关系如图（b ）所示．闭合开关S 后．求：（1）当环境温度为40℃时，热敏电阻R 1的阻值是多少？（2）当环境温度为40℃时，电压表的示数是多少？（3）电压表两端电压不能超过其最大测量值，则此电路所允许的最高环境温度是多少？（a ） （b ）5.如图所示，甲图中小灯泡上标有“2.5V，0.75W”的字样，电压表如图乙所示．闭合开关，推动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示．求：（1）电源电压；（2）电流表的示数；（3）此时滑动变阻器接入电路的阻值．6．如图甲，实验小组的同学设计了一种测量温度的电路。
教科版物理九年级上册第五章欧姆定律复习题一、单项选择题（共20小题；共40分）1. 身高的小明，利用自己的身体特征进行了以下估测，接近真实值的是A. 教室宽庹，约（庹：两臂左右平伸时，两手中指尖之间的距离）B. 教室长步幅，约（步幅：走路时，两脚尖之间的距离）C. 课桌长拃，约（拃：张开手，拇指尖到中指尖之间的距离）D. 物理课本厚指宽，约2. 许多科学发现和重大发明都是从实验室得来的，由此说明实验室的作用是A. 科学探究的基础B. 重大发明的基地C. 科学发现的起源地D. 提供观察物理现象的基地3. 电阻和并联后接在电压为的电路上，通过的电流为干路电流的和的阻值之比为A. B. C. D.4. 揭示电流与电压的关系是具有里程碑意义的电学发现，做出这一贡献的科学家是A. 安培B. 伏特C. 欧姆D. 瓦特5. 家里有多个用电器，使用时，每多使用一个用电器，家庭电路的A. 总电压增大B. 总电阻增大C. 总电流增大D. 总电压减小6. 下列单位换算中的写法正确的是A.B.C.D.7. 某同学用打点计时器打出两条纸带，如图所示，下列说法中正确的是A. 由于第一条纸带点与点之间距离不均匀，说明相邻两个点之间的时间间隔是不同的B. 由于打点计时器均匀振动，无论怎样拉纸带相邻两个点之间的时间间隔总是相等的C. 纸带上有个点，拉纸带的时间是秒D. 拉动纸带和所用的时间是相等的8. 张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了如图所示的图象，根据图象，下列说法中不正确的是A. 导体甲的电阻大于导体乙的电阻B. 在导体乙的两端加的电压时，通过导体乙的电流为C. 将导体甲、乙并联接到电压为的电源上时，通过导体的总电流为D. 将导体甲、乙串联接到电压为的电源上时，通过导体的总电流为9. 火车时刻表上表明某次列车由甲地发车时刻为，到达乙地的时刻为次日，火车运行的时间是A. 小时分钟B. 小时分钟C. 小时分钟D. 小时分钟10. 正常情况下，人每呼吸一次的时间约为A. 分B. 秒C. 秒D. 时11. 如图为“用电流表、电压表测电阻”实验的四种电路图，其中正确的是。
欧姆定律计算题专项训练一、计算题1．小红家的客厅的节能灯，正常发光时的电阻是1100Ω，求该节能灯正常发光时的电流。
2．在如图所示的电路中，电源电压为6伏且保持不变，定值电阻R1的阻值为10欧，闭合开关S，电流表示数变化了0.3安。
求：（1）通过电阻R1的电流I1；（2）电阻R2的电功率P2。
3．如图，开关闭合时，L1、L2均能正常发光，已知L1、L2正常发光时电阻分别为10Ω和20Ω，电源电压为6V . 求L1的额定电压.4．在如图所示的电路中，电源电压为6V且保持不变，滑动变阻器R1标有“100Ω，2A”字样．闭合开关S后，电流表A1和A2的示数分别为0.4A和1.2A．求：（1）R1消耗的电功率．（2）电阻R2的阻值．（3）通电1min，电阻R2产生的热量．5．在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图所示．则由图可知，元件A和B的电阻分别为为多少Ω？6．电源电压保持不变，当接电阻为275Ω的灯泡时，电路中的电流为0.8A．如改接电阻为440Ω的电烙铁，电路中的电流变为多大．7．如图所示的电路中电阻R1＝10Ω，R2＝20Ω，电源电压保持不变．当S1闭合、S2断开时电流表示数为I1＝0.5A．求：（1）电压表示数U1；（2）电源电压U；（3）当S1、S2都闭合时，电流表示数I2．8．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（1）电茶壶正常工作1min消耗的电能；（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。
9．如图1所示电路中，电源电压恒定，电阻R1=10Ω，滑动变阻器R2标有“40Ω，2A”字样，闭合开关S，滑动变阻器滑片置于最右端时，电压表示数如图2所示，求：（1）此时电流表示数为多少？ （2）求电源电压；（3）小明进行了正确的操作后，将滑动变阻器的滑片向左移动到中点位置，请你参照图2，在图3中画出此时电压表的情况。
初三物理欧姆定律测试卷(带答案)一、选择题（共18道总分36分）1、某同学按照如图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针都有偏转．以下判断正确的是（）A．灯泡短路B．灯泡的灯丝断了C．灯泡与灯座接触不良D．灯泡的实际功率比额定功率小得多2、某同学做验证欧姆定律的实验时，得出一组数据如下表，根据这组数据可以得出的结论是〔〕A.导体电阻一定时，导体两端电压跟通过导体的电流成正比B.导体电阻一定时，通过导体的电流跟导体两端电压成正比C.导体两端电压一定时，导体的电阻跟导体中的电流成正比D.导体两端电压一定时，通过导体的电流跟导体的电阻成反比3、如图所示，电源电压保持不变。
闭合开关S，在滑动变阻器的滑片由中点向右移动的过程中，下列说法错误的是（）示数变大A．灯泡L的亮度不变B．电流表A1示数变小D．电压表V示数不变C．电流表A2为已知阻值的定值电阻，不能测出未知电阻4、如下图所示的四个电路中，RRx的电路是5、在图1所示的电路中，电源电压保持不变，电键S1、S2均闭合。
当电键S2由闭合到断开时，电路中A.电压表V的示数变小B.电流表A1的示数变大C.电压表V示数与电流表A示数的比值变大D.电压表V示数与电流表A示数的乘积变大6、通过电阻甲、乙的电流与其电阻关系图像如图4所示．下列说法中正确的是( )A．甲、乙都是定值电阻B．当甲、乙并联在电源电压为6V时，干路电流是0.3AC．当甲、乙串联在电路中，电流为0.3A时，电源电压是1 8VD．当通过甲的电流为0.5A时，甲的功率为20W7、如图所示，R1是0至50Ω的滑动变阻器，电流表A1的量程是0至0.6A，A 2量程是0至3A，电阻R2＝3.6Ω，电源电压为9V并保持不变，闭合开关后，为了使两电流表都能正常工作，求变阻器连入电路中的阻值变化范围.8、在图3所示的电路中，电源电压保持不变。
闭合开关S，向左移动滑动变阻器滑片P的过程中，变大的是A．电流表A与A1示数的差值B．电压表V示数与电流表A1示数的比值C．电压表V示数与电流表A1示数的乘积D．电压表V示数与电流表A示数的乘积9、如图所示的电路中，电源电压保持不变。
第05章欧姆定律单元测试班级姓名学号分数【满分：100分时间：35分钟】一、选择（每题3分；共3×12=36分）1.（2019毕节）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大2.（2019江西）（多选）处理物理实验数据时，经常选用建立坐标系。
如图所示，所建立的坐标系符合物理要求的是3.（2019海南）如图所示是某电子秤内部简化电路。
R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。
闭合开关，当R x上压力增大时，随之减小的是（）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压4.（2019 长春市）如图所示，电源两端的电压恒定。
闭合开关S1，小灯泡发光，再闭合开关S2，则（）A.小灯泡变亮B.电流表示数变小C.电压表示数不变D.电路的总电阻变大5.（2019 四川达州市）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光 D．乙、甲两电表示数的比值与L1的阻值相等6.（2019福建）如图电路，电源电压恒定，R1＝12ΩR2＝6ΩR3是定值电阻。
闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）A．0.3 A B．0.6 A C．0.9 A D．1.2 A7.（2019 湖南衡阳市）如图所示，电源电压U＝2V不变，R＝4Ω，虚线框内所有电阻均未知。
闭合开关，电流表示数为1A．如果用一个2Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为（）A．2A B．1.5A C．1.2A D．0.5A8.（2019湖北宜昌市）用如图所示电路研究电流跟电压的关系。
为了改变定值电阻R两端电压，设计了三种方案。
九年级物理上册新版教科版：第五章学情评估一、选择题(每题3分，共30分)1．关于欧姆定律推导公式，下列说法正确的是( )A．通过导体的电流跟它两端的电压成正比B．导体两端的电压为0时，导体的电阻一定为0C．导体的电阻由它两端的电压和通过它的电流决定D．导体的电阻等于导体两端的电压跟通过它的电流的比值2．如图所示，保证AB间的电阻R1＝5 Ω不变，通过移动滑动变阻器滑片，分别使电压表的示数为3 V、6 V、9 V，这是为了研究( )(第2题)A．通过电阻的电流与电阻的阻值的关系B．通过电阻的电流与电阻两端的电压的关系C．电阻的阻值与流过电阻的电流的关系D．电阻两端的电压与电阻的阻值的关系3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的IU图线如图所示。
如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的IU图线所在的区域，下列说法中正确的是( )(第3题)A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域4．如图所示，闭合开关，小灯泡不亮，电流表无示数，电压表有明显的示数。
若电路只有一处故障，则故障可能是( )(第4题)A．L开路B．R开路C．R短路D．电流表开路5．在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的IU图像如图所示，下列说法正确的是( )A．当R1与R2两端的电压为0时，它们的电阻也为0B．用不同的电阻研究电流与电压的关系得出的结论不一样C．在电阻一定时，导体两端的电压与通过导体的电流成正比D．R1与R2的阻值之比为1：2(第5题) (第6题)6．如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向右移动过程中，下列说法正确的是( )A．电压表V的示数变大B．电压表V的示数变小C．电压表V与电流表A1的示数之比不变D．电压表V与电流表A的示数之比变小7．某兴趣小组设计了酒精浓度检测仪的模拟电路，如图所示的电路图中，电源电压保持不变，R0是定值电阻，R是气敏电阻，它的阻值随酒精气体浓度的增大而减小，能实现酒精气体浓度越大，电压表示数越大的电路图是( )8．如图所示的电路中，电源电压保持不变，R1＝4 Ω，R2＝8 Ω，S闭合后电压表的示数为4 V，则电源电压为( )(第8题)A．4 V B．6 V C．8 V D．12 V9．如图所示是自动测定油量装置的示意图，O为杠杆支点，R0为定值电阻，R x是滑动变阻器，当闭合开关S后( )A．滑动变阻器R x接入电路的阻值随油量的增加而增大B．电压表的示数随油量的增加而增大C．油量表是由电压表改制成的D．油量表的示数随油量的增加而减小(第9题) (第10题)10．如图所示的电路中，已知定值电阻R1＝5 Ω，R2＝4 Ω。

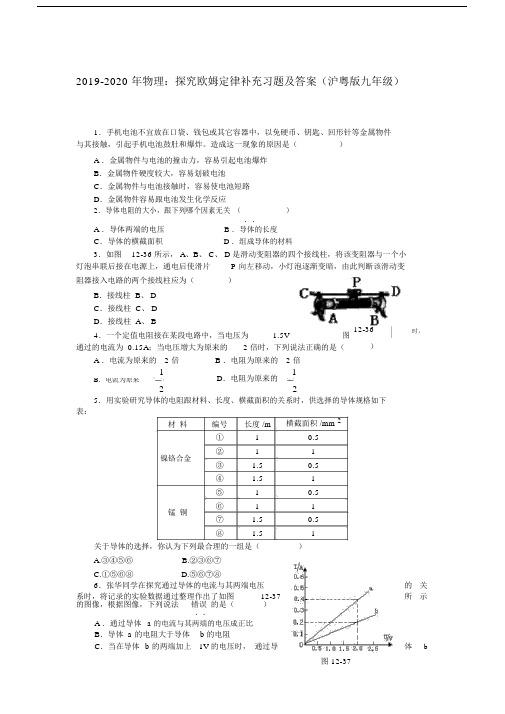

2019-2020 年物理：探究欧姆定律补充习题及答案（沪粤版九年级）1．手机电池不宜放在口袋、钱包或其它容器中，以免硬币、钥匙、回形针等金属物件与其接触，引起手机电池鼓肚和爆炸。
造成这一现象的原因是（）A ．金属物件与电池的撞击力，容易引起电池爆炸B．金属物件硬度较大，容易划破电池C．金属物件与电池接触时，容易使电池短路D．金属物件容易跟电池发生化学反应2．导体电阻的大小，跟下列哪个因素无关（）．．A ．导体两端的电压B ．导体的长度C．导体的横截面积 D ．组成导体的材料3．如图12-36 所示， A、B、 C、 D 是滑动变阻器的四个接线柱，将该变阻器与一个小灯泡串联后接在电源上，通电后使滑片P 向左移动，小灯泡逐渐变暗，由此判断该滑动变阻器接入电路的两个接线柱应为（）B．接线柱 B、 DC．接线柱 C、 DD．接线柱 A、 B4．一个定值电阻接在某段电路中，当电压为 1.5V图通过的电流为 0.15A；当电压增大为原来的 2 倍时，下列说法正确的是（12-36时，）A ．电流为原来的 2 倍B ．电阻为原来的 2 倍1D．电阻为原来的1B．电流为原来225．用实验研究导体的电阻跟材料、长度、横截面积的关系时，供选择的导体规格如下表：材料编号长度 /m横截面积 /mm 2①10.5镍铬合金②11③ 1.50.5④ 1.51⑤10.5锰铜⑥11⑦ 1.50.5⑧ 1.51关于导体的选择，你认为下列最合理的一组是（）A.③④⑤⑥B.②③⑥⑦C.①⑤⑥⑧D.⑤⑥⑦⑧6．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图12-37所示的图像，根据图像，下列说法错误的是（）．．A ．通过导体 a 的电流与其两端的电压成正比B．导体 a 的电阻大于导体 b 的电阻C．当在导体 b 的两端加上1V 的电压时，通过导体b图 12-37的电流为 0.1AD ．将导体 a 接到电压为 3V 的电源上时，通过的电流为 0.6A7．某同学家屋顶上安装了一个简易太阳能热水器，他设计了一种自动测量容器内水位高低的装置，如图 12-38 所示。
