机械制图练习题（附答案）一、单选题（共26题，每题1分，共26分）1.在三维坐标系中，Y 轴代表（）方向尺寸A、高度B、宽度C、长度D、厚度正确答案：B2.画旋转剖视图时应（）。
A、先剖切后旋转B、先旋转后剖切C、以上说法都不正确D、只剖切不旋转正确答案：A3.具有间隙的配合称为（）。
A、间隙配合B、过渡配合C、过盈配合D、不明确性质正确答案：A4.当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、不明确性质C、过盈配合D、间隙配合正确答案：A5.图纸中汉字应写成（）体，采用国家正式公布的简体字。
A、新宋B、方正舒体C、隶书D、长仿宋正确答案：D6.通过测量获得的某一孔、轴的尺寸称为（）。
A、尺寸偏差B、基本尺寸C、实际尺寸D、极限尺寸正确答案：C7.比例1:2是（）比例。
A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、粗实线B、虚线C、波浪线D、点画线正确答案：C9.对中符号用（）绘制，一般深入图框内部5mm。
A、粗实线B、波浪线C、细实线D、一般为点画线正确答案：A10.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D11.如果物体的外形简单，内形复杂并且不对称，常用（）视图。
A、全剖B、局部剖C、半剖D、阶梯剖正确答案：A12.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、剖视图B、局部视图C、斜视图D、向视图正确答案：B13.表示组合体各组成部分相对位置的尺寸（）。
A、定位尺寸B、参考尺寸C、定形尺寸D、总体尺寸正确答案：A14.用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。
A、局部放大图B、局部视图C、半剖视图D、全剖视图正确答案：B15.当孔的公差带完全在轴的公差带之上时，属于（）配合。
工学（学科代码：08）是指工程学科的总称。
包含仪器仪表能源动力电气信息交通运输海洋工程轻工纺织航空航天力学生物工程农业工程林业工程公安技术植物生产地矿材料机械食品武器土建水利测绘环境与安全化工与制药等专业。
工学分类：工学（代码：08）0801 力学080102 固体力学080103 流体力学080104 工程力学0802 机械工程080201机械制造及其自动化080202 机械电子工程080203 机械设计及理论080204 车辆工程0803 光学工程（不设二级学科）0804 仪器科学与技术0805 材料科学与工程080501 材料物理与化学0806 冶金工程080603 电子信息工程0807 动力工程及工程热物理080703 动力机械及工程0808 电气工程080801电机与电器080802电力系统及其自动化080804电力电子与电力传动080604 通信工程0809 电子科学与技术080902 电路与系统080904电磁场与微波技术0810 信息与通信工程081001通信与信息系统☆081002信号与信息处理☆0811 控制科学与工程081102 检测技术与自动化装置081103 系统工程081104模式识别与智能系统0812 计算机科学与技术081202 计算机软件与理论081203 计算机应用技术0813 建筑学0814 土木工程081401 岩土工程081402 结构工程081403 市政工程081404 供热、供燃气、通风及空调工程081405 防灾减灾工程及防护工程081406 桥梁与遂道工程0815 水利工程0816 测绘科学与技术081602 摄影测量与遥感0817 化学工程与技术0818 地质资源与地质工程0819 矿业工程081903 安全技术及工程0820 石油与天然气工程0821 纺织科学与工程0822 轻工技术与工程0823 交通运输工程082301 道路与铁道工程082302 交通信息工程及控制082303 交通运输规划与管理082304 载运工具运用工程0824 船舶与海洋工程0825 航空宇航科学与技术0826 兵器科学与技术0827 核科学与技术0828 农业工程0829 林业工程0830 环境科学与工程083002 环境工程0831 生物医学工程0832 食品科学与工程。
机械制图测试题（附答案）一、单选题（共26题，每题1分，共26分）1.空间点位于投影面或投影轴上时称为（）。
A、特殊位置点B、一般位置点C、以上都不对D、普通位置点正确答案：A2.OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、宽度方向D、长度方向正确答案：C3.椭圆画法最常用的为( )。
A、二圆心近似法B、同心圆法C、三圆心近似法D、四圆心近似法正确答案：D4.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。
A、4B、2.5C、2D、3正确答案：C5.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、剖视图B、局部视图C、向视图D、斜视图正确答案：B6.机械图样中，表示不可见轮廓线采用（）。
A、细点画线B、粗实线C、细虚线D、细实线正确答案：C7.以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。
A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：D8.在圆柱（或圆锥）外表面形成的螺纹，称为（）。
A、外螺纹B、标准螺纹C、内螺纹D、表面螺纹正确答案：A9.主、俯视图之间的投影关系为：（）。
A、长对正B、高平齐C、宽相等D、以上都不对正确答案：A10.正投影的基本特性主要有真实性、积聚性、（）。
A、特殊性B、普遍性C、统一性D、收缩性正确答案：D11.在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、长度C、高度D、宽度正确答案：D12.对于较长的机件（如轴、型材、连杆等），如果其沿长度方向的形状没有变化或者按照一定规律变化时，可断开后缩短绘制，此种画法称为（）。
A、放大画法B、缩小画法C、省略画法D、简化画法正确答案：D13.直线从属于平面的条件是一直线经过属于平面的（）。
A、两点B、一点C、四点D、三点正确答案：A14.确定平面图形的尺寸位置的几何元素称为（）。
A、定形尺寸B、尺寸基准C、定位尺寸D、基本尺寸正确答案：B15.当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。
机械设计基础(第二版) 部分习题参考答案第2章2-1 答：两构件之间直接接触并能产生一定相对运动的连接称为运动副。
平面高副是以点火线相接触，其接触部分的压强较高，易磨损。
平面低副是面接触，受载时压强较低，磨损较轻，也便于润滑。
2-2 答：机构具有确定运动的条件是：机构中的原动件数等于机构的自由度数。
2-3 答：计算机构的自由度时要注意处理好三个关键问题，即复合铰链、局部自由度、虚约束。
2-4 答：虚约束是指机构中与其它约束重复而对机构运动不起新的限制作用的约束。
而局部自由度是指机构中某些构件的局部运动不影响其它构件的运动，对整个机构的自由度不产生影响，这种局面运动的自由度称为局部自由度。
说虚约束是不存在的约束，局部自由度是不存在的自由度是不正确的，它们都是实实在在存在的，构件对构件的受力，运动等方面起着重要的作用。
2-5 答：用规定的线条和符号表示构件和运动副，对分析和研究机构的运动件性，起到一个简明直观的效果。
绘制机构运动简图时，对机构的观察、分析很重要，首先要明确三类构件：固定构件（机架）、原动件、从动件；其次，要弄清构件数量和运动副类型；最后按规定符号和先取比例绘图。
2-6 解：运动简图如下：2-7 答： F=3n-2P L -P H`=3×3-2×4-0=1C运动简图如下：2-8答：F=3n-2PL -PH`=3×3-2×4-0=1 该机构的自由度数为1图（a）运动简图如下：BC答： F= F=3n-2PL -PH`=3×3-2×4-0=1 该机构的自由度数为1图（b）运动简图如下：B 2-9 答：（a）n=9 PL =13 PH=0F=3n-2PL -PH`=3×9-2×13-0 =1该机构需要一个原动件。
（b）n=3 PL =3 PH=2F=3n-2PL -PH`=3×3-2×3-2=1该机构需要一个原动件。

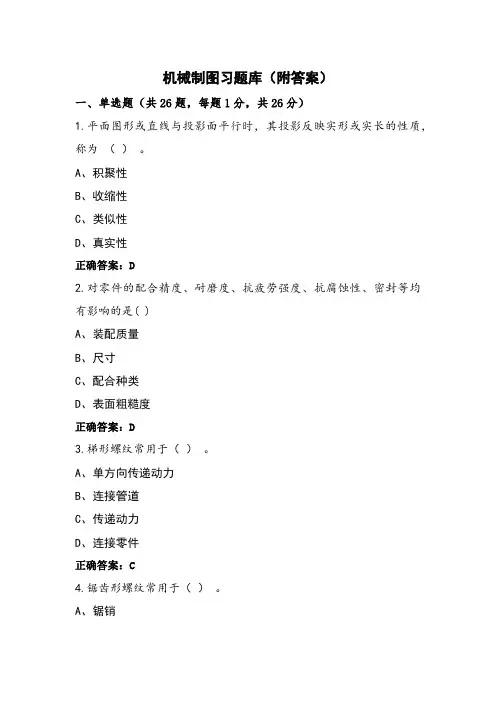

机械制图习题库（附答案）一、单选题（共26题，每题1分，共26分）1.平面图形或直线与投影面平行时，其投影反映实形或实长的性质，称为（）。
A、积聚性B、收缩性C、类似性D、真实性正确答案：D2.对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、装配质量B、尺寸C、配合种类D、表面粗糙度正确答案：D3.梯形螺纹常用于（）。
A、单方向传递动力B、连接管道C、传递动力D、连接零件正确答案：C4.锯齿形螺纹常用于（）。
A、锯销B、连接管道C、单方向传递动力D、连接零件正确答案：C5.Α0 图纸的大小为Β×L：（）A、841×594B、210×297C、841×1189D、420×297正确答案：C6.俯、左视图之间的投影关系为：（）。
A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A7.如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。
A、3B、1C、2D、4正确答案：B8.侧面投影积聚成一条直线的平面是（）。
A、侧垂面C、侧平面D、铅垂面正确答案：A9.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。
A、倾斜于三个投影轴B、垂直于oy轴C、垂直于oz轴D、垂直于ox轴正确答案：D10.具有过盈的配合称为（）。
A、过盈配合B、过渡配合C、间隙配合D、不明确性质正确答案：A11.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、交叉D、相交正确答案：D12.图纸装订成册折迭时，图面之标题栏必须折在( )。
A、上面B、底面D、内侧正确答案：A13.仰视图是（）。
A、由前向后投影B、由下向上投影C、由上向下投影D、由后向前投影正确答案：B14.根据投影原理、标准或有关规定画出，表示工程对象并有必要的技术说明的图，称为（）A、图纸B、图样C、图幅D、图形正确答案：B15.相邻两牙在中径线上对应两点的距离指的是（）。

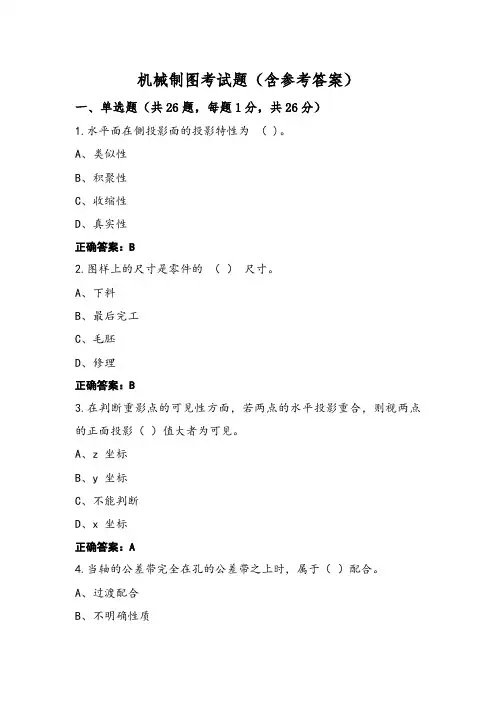

机械制图考试题（含参考答案）一、单选题（共26题，每题1分，共26分）1.水平面在侧投影面的投影特性为（ )。
A、类似性B、积聚性C、收缩性D、真实性正确答案：B2.图样上的尺寸是零件的（）尺寸。
A、下料B、最后完工C、毛胚D、修理正确答案：B3.在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。
A、z 坐标B、y 坐标C、不能判断D、x 坐标正确答案：A4.当轴的公差带完全在孔的公差带之上时，属于（）配合。
A、过渡配合B、不明确性质C、间隙配合D、过盈配合正确答案：D5.基本偏差是指（）。
A、远离零线的偏差B、上偏差C、靠近零线的偏差D、下偏差正确答案：C6.如果空间两直线的三面投影都平行，则两直线一定（）。
A、平行B、交叉C、相交D、异面正确答案：A7.机械图样中，表示可见轮廓线采用( )。
A、粗实线B、细点画线C、细实线D、波浪线正确答案：A8.在空间既不平行也不相交的两直线，叫（）直线。
A、平行B、相交C、垂直D、交叉正确答案：D9.使用丁字尺及一组三角板至多可将一圆分成几等分( )。
A、6B、9C、12D、24正确答案：D10.将机件的某一部分向基本投影面投射所得的视图称为（）。
A、斜视图B、局部视图C、剖视图D、向视图正确答案：B11.点的x坐标越大，其位置越靠（）。
A、前B、右C、左D、后正确答案：C12.主视图与俯视图（）。
A、高平齐B、宽不等C、宽相等D、长对正正确答案：D13.重合断面的轮廓用（）画出。
A、波浪线B、粗实线C、点划线D、细实线正确答案：D14.截交线所围成的截面图形称为（）。
A、截平面B、截断面C、截切体D、截交线正确答案：B15.分规的用途是( )线段和等分线段。
A、量取B、等分与画圆C、转量长度与画圆D、画圆正确答案：A16.在圆柱（或圆锥）内表面形成的螺纹，称为（）。
A、表面螺纹B、内螺纹C、标准螺纹D、外螺纹正确答案：B17.具有过盈的配合称为（）。
