供配电完整版考试题

供配电期末考试试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，下列哪项不是电力系统的组成部分？A. 发电机B. 变压器C. 电动机D. 继电器2. 电压等级的划分中，以下哪个选项不属于高压电压等级？A. 10kVB. 35kVC. 110kVD. 220V3. 在供配电系统中，下列哪种设备不是用来保护电力系统的？A. 断路器B. 熔断器C. 避雷器D. 电容器4. 以下哪种方式不是电力系统经济运行的措施？A. 优化电力系统结构B. 减少输电损耗C. 增加电力系统容量D. 合理调度电力资源5. 电力系统的稳定性分析中，不包括以下哪项？A. 静态稳定性B. 动态稳定性C. 热稳定性D. 暂态稳定性二、简答题（每题10分，共30分）6. 简述供配电系统的基本组成及其功能。

7. 描述电力系统过载保护的基本原理。

8. 解释什么是电力系统的经济运行，并列举其主要措施。

三、计算题（每题15分，共30分）9. 假设有一个供配电系统，其负载为100kW，距离变电站1km，线路电阻为0.2Ω/km。

请计算在满载情况下，线路损耗的功率是多少？10. 给定一个三相四线制供配电系统，其相电压为380V，线电流为100A，计算系统的功率。

四、论述题（每题20分，共20分）11. 论述电力系统自动化监控系统的重要性及其主要功能。

供配电期末考试答案一、选择题1. C（电动机）2. D（220V）3. D（电容器）4. C（增加电力系统容量）5. C（热稳定性）二、简答题6. 供配电系统主要由发电站、变电站、输电线路和配电线路组成。

发电站负责产生电能，变电站负责电能的升降压，输电线路负责远距离传输电能，配电线路负责将电能分配到各个用电点。

7. 过载保护的基本原理是通过电流保护装置检测电路中的电流，当电流超过设定的安全值时，保护装置会自动切断电路，以防止设备损坏或发生火灾。

8. 电力系统的经济运行是指在满足电力系统安全、可靠、稳定运行的前提下，通过优化运行方式，降低运行成本，提高能源利用率。

大学供配电考试题及答案一、选择题（每题2分，共20分）1. 供配电系统中，以下哪个设备不是用来保护电路的？A. 断路器B. 熔断器C. 变压器D. 继电器答案：C2. 在三相四线制供电系统中，中性线的作用是什么？A. 传输电流B. 减小电压C. 保护接地D. 稳定电压答案：C3. 以下哪种电缆不适合用于高压供电系统？A. 交联聚乙烯电缆B. 聚氯乙烯电缆C. 橡胶绝缘电缆D. 油浸纸绝缘电缆答案：C4. 配电系统中，过载保护通常使用哪种设备？A. 过载继电器B. 热继电器C. 熔断器D. 断路器答案：B5. 以下哪种情况下，需要对供配电系统进行接地？A. 为了提高系统的效率B. 为了减少系统的功率损耗C. 为了保护人身安全D. 为了增加系统的稳定性答案：C6. 变压器的额定容量是指什么？A. 变压器的最大输出功率B. 变压器的输入功率C. 变压器的输出电压D. 变压器的输入电流答案：A7. 在供配电系统中，哪种设备用于限制短路电流？A. 断路器B. 熔断器C. 限流器D. 继电器答案：C8. 以下哪种类型的电缆适合于潮湿环境？A. 塑料绝缘电缆B. 橡胶绝缘电缆C. 油浸纸绝缘电缆D. 矿物绝缘电缆答案：B9. 配电柜中的开关设备，通常用于控制什么？A. 电流的方向B. 电流的大小C. 电路的通断D. 电压的高低答案：C10. 供配电系统中，哪种设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 频率表答案：B二、填空题（每空1分，共20分）1. 供配电系统中，三相负载的连接方式有________和________。

答案：星形连接；三角形连接2. 断路器的主要功能包括________、________和________。

答案：过载保护；短路保护；隔离电路3. 变压器的效率是指________与________的比值。

答案：输出功率；输入功率4. 供电系统的电压等级通常分为________、________和________。

供配电试题及答案一、选择题1. 下列哪个元件不属于配电系统的组成部分？A. 变压器B. 开关C. 电缆D. 发电机答案：D2. 配电系统中，为保护设备和人身安全，常采用的保护装置是？A. 电动机B. 熔断器C. 断路器D. 变压器答案：C3. 下列哪个单位不是电能的常用计量单位？A. 瓦B. 欧姆C. 安培D. 度答案：B4. 配电系统中，常用的电能计量仪表是？A. 电能表B. 夹波仪C. 示波器D. 瞬态表答案：A5. 下列哪项措施是为了改善电力系统的配电可靠性？A. 增加电源发电机组的容量B. 减少配电线路的长度C. 使用高质量的电缆D. 定期进行设备检修和维护答案：D二、填空题1. 配电系统中，电能从高电压传输到低电压的设备是____。

答案：变压器2. 设计配电系统时，需要考虑的因素有____、____和____等。

答案：负荷、电源、线路3. 配电系统中，传输电能的介质通常是____和____。

答案：电缆、导线4. 配电系统中，保护设备和人身安全的装置是____。

答案：断路器5. 配电系统中，常用的电能计量仪表是____。

答案：电能表三、简答题1. 请简要说明配电系统的组成部分及其功能。

答：配电系统由电源、变压器、开关、电缆等组成。

电源负责提供电能，变压器负责调整电压，开关用于控制电路的通断，电缆用于传输电能。

配电系统的功能是将高电压的电能输送到低电压的终端用户，并保护设备和人身安全。

2. 列举几种常见的配电系统故障及其应对措施。

答：常见的配电系统故障包括短路、过载、接地故障等。

应对措施包括安装合适的保护装置来及时切断故障电路，增加系统的可靠性；合理设计电缆和线路的容量，避免过载；定期进行设备检修和维护，及时修复接地故障。

3. 请简要介绍配电系统中的电能计量及其重要性。

答：电能计量是指对电能进行测量和计算。

在配电系统中，电能计量的重要性主要体现在以下几个方面：首先，电能计量可以记录用户的用电量，为电费计算和用电管理提供依据；其次，电能计量可以检测电路的负载情况，及时发现过载等问题；最后，电能计量可以提供用电数据，为电力公司的负荷预测和调度提供参考依据。

工厂供配电期末考试试题# 工厂供配电期末考试试题## 一、选择题（每题2分，共20分）1. 工厂供配电系统中，下列哪项不是基本组成要素？A. 变压器B. 发电机C. 配电柜D. 保护装置2. 工厂供配电系统中，电压等级一般分为哪几类？A. 低压、中压、高压B. 低压、高压、超高压C. 低压、中压、超高压、特高压D. 低压、高压、中压、特高压3. 工厂供配电系统中，以下哪种设备主要用于电压转换？A. 断路器B. 变压器C. 继电器D. 接触器4. 在工厂供配电系统中，下列哪项措施可以提高供电可靠性？A. 增加供电线路B. 减少供电线路C. 降低供电电压D. 增加供电频率5. 工厂供配电系统中，下列哪种保护装置主要用于过载保护？A. 熔断器B. 断路器C. 继电器D. 过电压保护器## 二、判断题（每题1分，共10分）1. 工厂供配电系统的设计应考虑经济性和安全性。

（）2. 工厂供配电系统中的变压器只能用于电压升高。

（）3. 工厂供配电系统中的保护装置不需要定期检查和维护。

（）4. 工厂供配电系统的设计应优先考虑电压等级的匹配。

（）5. 工厂供配电系统中，断路器不能用于过载保护。

（）## 三、简答题（每题10分，共20分）1. 简述工厂供配电系统中的“三相不平衡”现象及其可能造成的影响。

2. 描述工厂供配电系统在设计时需要考虑的主要因素。

## 四、计算题（每题15分，共30分）1. 假设一个工厂供配电系统需要设计一个10kV/0.4kV的变压器，其额定容量为1000kVA。

请计算在额定负载下，变压器的输入电流和输出电流分别是多少？（忽略变压器损耗）2. 给定一个工厂供配电系统中的电动机，其额定功率为75kW，额定电压为380V，额定频率为50Hz。

若电动机的功率因数为0.85，计算其额定电流。

## 五、案例分析题（20分）某工厂供配电系统在运行过程中出现了电压波动问题，影响了生产设备的稳定运行。

请分析可能的原因，并提出相应的解决方案。

大学供配电考试题及答案一、单项选择题（每题2分，共20分）1. 电力系统中，电压等级的划分依据是（）。

A. 用电设备的功率B. 用电设备的类型C. 供电距离的远近D. 供电电压的高低答案：D2. 在供配电系统中，变压器的主要作用是（）。

A. 改变电压B. 改变电流C. 改变功率D. 改变频率答案：A3. 以下哪种设备不是供配电系统中的一次设备（）。

A. 断路器B. 隔离开关C. 电流互感器D. 继电保护装置答案：D4. 供电系统中，三相负载的连接方式有（）。

A. 星形连接B. 并联连接C. 串联连接D. 以上都是答案：A5. 电力系统中，功率因数的提高可以（）。

A. 减少线路损耗B. 增加线路损耗C. 增加设备损耗D. 减少设备损耗答案：A6. 供电系统中，谐波的产生是由于（）。

A. 电压波动B. 电流波动C. 非线性负载D. 负载不平衡答案：C7. 以下哪种设备是供配电系统中的二次设备（）。

A. 变压器B. 断路器C. 电流互感器D. 继电保护装置答案：D8. 供电系统中，过电压保护装置的作用是（）。

A. 防止电压过低B. 防止电压过高C. 增加电压D. 减少电压答案：B9. 在供配电系统中，无功功率的补偿方式通常有（）。

A. 并联电容器B. 串联电容器C. 并联电感器D. 串联电感器答案：A10. 供电系统中，三相负载不平衡时，会导致（）。

A. 电压升高B. 电流升高C. 功率因数降低D. 频率升高答案：C二、多项选择题（每题3分，共15分）1. 供配电系统中，一次设备包括（）。

A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案：ABC2. 电力系统中，电压等级的划分通常有（）。

A. 低压B. 中压C. 高压D. 超高压答案：ABCD3. 供配电系统中，二次设备的功能包括（）。

A. 测量B. 保护C. 控制D. 调节答案：ABC4. 供电系统中，影响功率因数的因素有（）。

A. 负载类型B. 负载大小C. 负载分布D. 负载连接方式答案：ABCD5. 电力系统中，谐波的危害包括（）。

供配电工程考试题库及答案一、选择题1. 以下哪种电源运行方式可以实现电网与电源并列工作？A. 并网运行B. 独立运行C. 备用运行D. 互补运行答案：A2. 配电变压器装在分配室里，它特有的生产能力是A. 变压器上无量纲的数值B. 变压器暂态过电压和暂态过电流大小C. 变压器相对容量大小D. 变压器捕获电压等级答案：C3. 配电主要进行以下哪些任务？A. 电源接入B. 电源分配C. 用户供电D. 电力储备答案：A、B、C二、填空题1. 我国低压电网的标准电压是_____。

答案：220V/380V2. 电气火灾的引发原因主要有电路故障、灯具短路、_______和线路超负荷等。

答案：电器线路老化3. 低压电网主要分为______电网和农村电网。

答案：城市三、判断题1. 供电电缆的标志线为黄色和绿色相间。

答案：错误2. 遇到供电电缆破损，应该用胶带进行修复。

答案：错误3. 配电技术中的“给电”是指接通电源的操作。

答案：正确四、简答题1. 请简要说明过载保护装置的作用和原理。

答案：过载保护装置的作用是在电路过载时断开电路以保护电气设备。

其原理是通过检测电流大小，一旦电流超过额定值，保护装置将迅速动作，切断电路。

2. 分享你了解的供配电系统中常见的安全隐患，并提出预防措施。

答案：常见的安全隐患包括电气火灾、电击事故、短路等。

预防措施包括定期检查电气设备、维护电线电缆的完好性、合理布线等。

五、解答题1. 请解释低压配电装置的基本构造和工作原理。

答案：低压配电装置一般包括进线柜、变压器、母线槽、分支回路和出线柜等。

其工作原理是将高压电能通过变压器降压后输入到进线柜，再通过母线槽分配给各个出线柜和分支回路，最终供给给用户使用。

2. 请介绍一下常见的故障类型及处理方法。

答案：常见的故障类型包括短路故障、过电流故障和绝缘故障等。

处理方法是及时排除故障点，修复电路或更换故障设备，确保电力系统正常运行。

以上是关于供配电工程考试题库及答案的内容。

供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。

A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。

A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。

A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。

（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。

（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。

2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。

五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。

答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。

2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。

答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。

供配电试题及答案一、选择题1. 供配电系统中，以下哪个设备主要用于对电压进行调整？A. 变压器B. 断路器C. 继电器D. 电容器答案：A2. 以下哪种方式不属于供配电系统的节能措施？A. 使用高效节能变压器B. 优化电网结构C. 增加无功补偿D. 随意增加负载答案：D二、判断题1. 供配电系统的设计应满足安全性、可靠性和经济性。

（）答案：正确2. 供配电系统中的无功功率对电能质量没有影响。

（）答案：错误三、简答题1. 简述供配电系统的主要组成部件及其功能。

答案：供配电系统主要由发电站、变电站、输电线路、配电线路和用电设备组成。

发电站负责产生电能；变电站用于电压的转换和分配；输电线路负责将电能从发电站传输到变电站；配电线路将电能从变电站分配到各个用电点；用电设备是电能的最终消耗者。

2. 供配电系统中为什么要进行无功补偿？答案：无功补偿是为了改善系统的功率因数，减少线路和变压器的无功损耗，提高电能传输效率，降低线损，同时也能提高系统的稳定性和供电质量。

四、计算题1. 假设某供配电系统在额定功率下运行，已知其有功功率为100kW，功率因数为0.8，求其无功功率。

答案：无功功率Q = √3 × U × I × sin(φ) = √3 × √(1- 0.8²) × 100kW ≈ 70.71kVAR2. 如果要将上述系统的功率因数提高到0.9，需要增加多少无功补偿？答案：首先计算新的无功功率需求Q_new = √3 × √(1 - 0.9²) × 100kW ≈ 28.28kVAR，然后计算补偿量ΔQ = Q - Q_new ≈70.71kVAR - 28.28kVAR ≈ 42.43kVAR。

五、论述题1. 论述供配电系统在现代城市建设中的重要性及其发展趋势。

答案：供配电系统是现代城市建设的基础设施之一，它为城市提供稳定可靠的电力供应，是城市正常运行和发展的基础。

供配电试题及答案一、单项选择题（每题2分，共10分）1. 供配电系统中，下列哪项不是高压配电柜的主要功能？A. 保护B. 控制C. 测量D. 照明答案：D2. 在供配电系统中，变压器的主要作用是什么？A. 升压B. 降压C. 转换电压D. 以上都是答案：D3. 以下哪种设备不适用于供配电系统？A. 断路器B. 接触器C. 继电器D. 电动机答案：D4. 供配电系统中，保护接地的作用是什么？A. 减少电压损失B. 保护人身安全C. 提高系统效率D. 增加设备寿命答案：B5. 以下哪种方式不是供配电系统的节能措施？A. 优化配电网络B. 使用节能型设备C. 增加设备容量D. 采用无功补偿答案：C二、多项选择题（每题3分，共15分）1. 供配电系统设计时需要考虑的因素包括哪些？A. 供电可靠性B. 供电安全性C. 供电经济性D. 供电美观性答案：ABC2. 供配电系统中，哪些设备可以用于过载保护？A. 熔断器B. 热继电器C. 断路器D. 接触器答案：ABC3. 供配电系统中，下列哪些措施可以提高系统的稳定性？A. 增加变压器容量B. 优化配电网络结构C. 采用无功补偿设备D. 定期维护设备答案：BCD4. 供配电系统中，下列哪些因素会影响电能质量？A. 谐波B. 电压波动C. 频率偏差D. 功率因数答案：ABC5. 供配电系统中，下列哪些措施可以提高系统的安全性？A. 定期检查设备B. 采用漏电保护器C. 增加设备绝缘D. 采用接地保护答案：ABCD三、判断题（每题1分，共10分）1. 供配电系统中，变压器的一次侧电压总是高于二次侧电压。

（错）2. 供配电系统中，电流互感器主要用于测量电流。

（对）3. 供配电系统中，断路器可以在过载时自动切断电路。

（对）4. 供配电系统中，接地线的作用是防止设备漏电。

（对）5. 供配电系统中，无功补偿可以提高系统的功率因数。

（对）6. 供配电系统中，电压互感器主要用于测量电压。

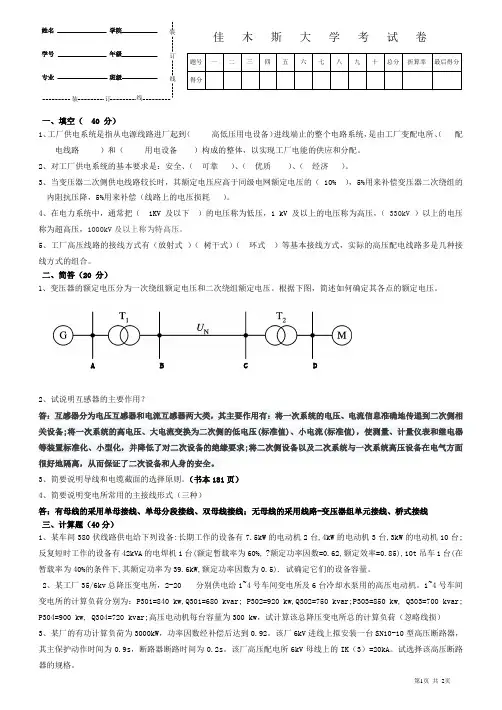

专业班级装订线线得分一、填空（ 40 分） 1、工厂供电系统是指从电源线路进厂起到（ 高低压用电设备）进线端止的整个电路系统，是由工厂变配电所、（ 配电线路 ）和（ 用电设备 ）构成的整体，以实现工厂电能的供应和分配。

2、对工厂供电系统的基本要求是：安全、（ 可靠 ）、（ 优质 ）、（ 经济 ）。

3、当变压器二次侧供电线路较长时，其额定电压应高于同级电网额定电压的（ 10% ），5%用来补偿变压器二次绕组的内阻抗压降，5%用来补偿（线路上的电压损耗 ）。

4、在电力系统中，通常把（ 1KV 及以下 ）的电压称为低压，1 kV 及以上的电压称为高压，（ 330kV ）以上的电压称为超高压，1000kV 及以上称为特高压。

5、工厂高压线路的接线方式有（放射式 ）（ 树干式）（ 环式 ）等基本接线方式，实际的高压配电线路多是几种接线方式的组合。

二、简答（20 分）1、变压器的额定电压分为一次绕组额定电压和二次绕组额定电压。

根据下图，简述如何确定其各点的额定电压。

A B C D2、试说明互感器的主要作用？答：互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备;将一次系统的高电压、大电流变换为二次侧的低电压(标准值)、小电流(标准值)，使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求;将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

3、简要说明导线和电缆截面的选择原则。

（书本181页）4、简要说明变电所常用的主接线形式（三种）答：有母线的采用单母接线、单母分段接线、双母线接线；无母线的采用线路-变压器组单元接线、桥式接线三、计算题（40分）1、某车间380伏线路供电给下列设备:长期工作的设备有7.5kW 的电动机2台,4kW 的电动机3台,3kW 的电动机10台;反复短时工作的设备有42kVA 的电焊机1台(额定暂载率为60%, ?额定功率因数=0.62,额定效率=0.85),10t 吊车1台(在暂载率为40%的条件下,其额定功率为39.6kW,额定功率因数为0.5). 试确定它们的设备容量。
