2017年电气工程师供配电专业知识考试真题及答案上午卷一、单项选择题(共40题，每题1分，每题的备选项中只有一个最符合题意)1.某工业厂房，长60m,宽30m,灯具距作业而高度为8m,宜选用下列哪项灯具？(A)宽配光灯具 (B)中配光灯具(C)窄配光灯具(D)特窄配光灯具答案：【C ]2.校核电缆短路热稳左时，下述哪项描述不符合规程规范的规立？(A)短路讣算时，系统接线应采用正常运行方式，且按工程建成后5〜10年发展规划(B)短路点应选取在电缆回路最大短路电流可能发生处(C)短路电流的作用时间，应取主保护动作时间与断路器开断时间之和短路电流的作用时间，对于直馈电动机应取主保护动作时间与断路器开断时间之和答案：【D ]3.35kV不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下而哪项数值？(已知地表层电阻率为40Qm,衰减系数为 0. 8)(A)51.6V (B) 56. 4V (C) 65. 3V(D) 70. IV答案：【B J4.某IlokV变电所，当地海拔髙度为850m,采用无间隙金属氧化物避雷器IlOkV不接地系统各相工频过电压的限制措施时，一般条件下避雷器的额左电压不大于下列哪项数值？(A)82. 5kV (B) 94. 5kV (C) 151. 8kV (D) 174. OkV答案：【D ]5.中性点经消弧线圈接地的电网，当采用欠补偿方式时，下列哪项描述是正确的?(A)脱谐度小于零(B)电网的电容电流大于消弧线圈的电感电流(C)电网为容性(D)电网为感性答案：【B ]6.系统额定电压为660V的IT供电系统中选用的绝缘监测电器，其相地绝缘电阻的整定值应低于下列哪项数值？(A)0. IM Q (B)O. 5MΩ(01. OMΩ(D)1.5MΩ答案：【C ]7.电磁脉冲环境的建筑物应划分为不同的雷电防护区，关于防护区划分，下列哪项描述是错误的？(A)LPZOA区：受直接雷击和全部雷电电磁场威胁的区域。

2017年注册电气工程师发输变电专业案例考试真题下午卷题 1-4：某电厂装有 2 台 660MW 火力发电机组，以发电机变压器组方式接入厂内 500kV 升压站，厂内 500kV 配电装置采用一个半断路器接线。

发电机出口设发电机断路器，每台机组设一台高压厂用分裂变压器，其电源引自发电机断路器与主变低压侧之间，不设专用的高压厂用备用变压器，两台机组的高厂变低压侧母线相联络，互为事故停机电源。

请分析计算并解答下列各小题。

1.若高压厂用分裂变压器的变比为 20/6.3-6.3kV，每侧分裂绕组的最大单相对地电容为2.2μF，若规定 6kV 系统中性点采用电阻接地方式，单相接地保护动作于信号，请问中性点接地电阻值应选择下列哪项数值？（A）420Ω（B）850Ω （C）900Ω（D）955Ω2.当发电机出口发生短路时，由系统侧提供的短路电流周期分量的起始有效值为135kA，系统侧提供的短路电流值大于发电机侧提供的短路电流值。

主保护动作时间为10ms，发电机断路器的固有分闸时间为 50ms，全分断时间为 75ms，系统侧的时间常数X/R 为 50。

发电机出口断路器的额定开断电流为 160kA。

请计算发电机出口断路器选择时的直流分断能力应不小于下列哪项数值？（A）50% （B）58% （C）69% （D）82%3.电厂内环境温度为40℃，海拔高度 800m，主变压器至 500kV 升压站进线采用双分裂扩径空心导线，请计算进线跨导线按实际计算的载流量且不需进行电晕校验允许的最小截面应为下列哪项数值？（升压主变压器容量为 780MVA，双分裂导线的邻近效应系数为1.02）（A）2×LGJK-300 （B）2×LGKK -600（C）2×LGKK-900 （D）2×LGKK-14004.该电厂以两回 500kV 线路与系统相连，其中一回线路设置了高压并联电抗器，采用三个单相电抗器，中性点采用小电抗器接地。

2017年电气考试试题及答案方案题1、接地方案某装置泵房由于工作需要，新增一台电机，要求该电机的外壳与室外接地网连成可靠的电气通路，同时为保证接地装置安全平稳运行，决定在该泵房周围增加三根接地极，施工时，室内接地线采用-25×4镀锌扁钢，室外接地母线采用-40*4镀锌扁钢，接地极采用L50×5镀锌角钢，长2.5米，垂直打入地下，接地极顶距室外地坪0.7米，室、内外接地联通时采用断接接地卡连接。

答：泵房接地安装电气施工方案1、工程概况：本次施工主要是为某装置内泵房新增电机做接地及在泵房外增加三根接地极，并使22.1、本次施工的设计文件。

2.2、《电气装置安装工程设备交接试验标准》（GB50150-2006）2.3、《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.4、《国家电网公司电力安全工作规程》（发电站和发电厂电气部分）。

3、施工目标3.1、质量目标：工程交工验收合格率100%；3.2、安全目标：确保无安全事故。

3.3、服务目标：让用户100%满意。

3.4、施工现场管理目标：实施绿色施工，营造无污染的绿色施工现场。

4、施工程序：熟悉图纸――→现场测量――→材料检验――→安装接地极――→接地母线敷设――→测量接地电阻――→接地系统测试――→交工验收5、主要施工方案及技术措施：5.1、接地装置的安装应按已批准的设计文件进行施工。

5.2、按设计要求开沟挖槽；5.3、接地极安装。

5.4、接地母线的敷设。

5.5、接地极与接地母线连接。

5.6、防腐处理。

6、质量措施：6.1、设质量检查员，对施工过程进行事前、事中、事后进行监督，严格把住质量关。

6.2、具体要求：6.2.1、施工过程强化职工质量意识，建立质量体系要求进行全员、全过程控制。

6.2.2、自检、专检落实到位，责任到人。

施工结束填写质量验收单、双方负责人应验收签字。

6.3、施工用镀锌材料如扁钢、角钢等的切割必须用无齿锯切割，必须冷弯。

2017专业知识(下午卷)一、单项选择题（共40题，每题1分。

每题的备选项中只有一个最符合题意）1.设计要求150W高压钠灯镇流器的BEF≥0.61，计算选择镇流器的流明系数不应低于下列哪项数值？(A)0.610 (B)0.855 (C)0.885 (D)0.9152.在可能发生对地闪击的地区，下列哪类建筑不是三类防雷建筑物？(A)在平均雷暴日大于15d∕a的地区,高度15m的孤立水塔(B)省级档案馆(C)预计雷击次数大于0.05次∕a，且小于或等于0.25次∕a的住宅(D)预计雷击次数大于0.25次∕a的一般性建筑物3.中性点经低电阻接地的10kV电网，中性点接地电阻的额定电压与下列哪项最接近？(A)10.5kV (B)10kV (C)6.6kV (D)6.06kV4.某办公建筑，供电系统采用三相四线制，三相负荷平衡，相电流中的三次谐波分量为30%，采用五芯等截面电缆供电。

该电缆载流量的降低系数为下列哪项数值？(A)1.0 (B)0.9 (C)0.86 (D)0.75.海拔900m的某35kV电气设备的额定雷电冲击耐受电压，下列哪项描述是错误的？(A)35kV变压器相对地内绝缘额定冲击耐受电压为185kV(B)35kV变压器相间内绝缘额定冲击耐受电压为200kV(C)35kV断路器断口额定冲击耐受电压为185kV(D)35kV隔离开关断口额定冲击耐受电压为215kV6.关于并联电容器组的布置，下列哪项描述是错误的？(A)并联电容器组的布置，宜分相设置独立的框(台)架(B)屋内布置的并联电容器组，应在其四周或一侧设置维护通道，维护通道的宽度不宜小于1m(C)电容器在框(台)架上单排布置时，框(台)架可靠墙布置(D)电容器在框(台)架上双排布置时，框(台)架相互之间或墙之间，应留出距离设置检修走道，走道宽度不宜小于1m7.某110kV配电装置采用室外布置，110kV中性点为有效接地系统，带电作业时，不同相带电部分之间的B1值最小为下列哪项数值？(A)1650mm (B)1750mm (C)1850mm (D)1950mm8.35∕10kV变电站的场地由双层不同土壤构成，上层土壤电阻率为40Ωm，土壤厚度为2m；下层土壤电阻率为100Ωm；垂直接地体长度为3m。

2017年专业案例真题（上午卷）题1-5：1.在某外部环境条件下，交流电流路径为手到手的人体总阻抗ZT如下表所示。

已知偏差系数FD (5%)=0.74，FD(95%)=1.35，一手到一脚的人体部分内阻抗百分比分布中膝盖到脚占比为32.3%,电流流过膝盖时的附加内阻抗百分比为3.3%,电流路径为一手到一脚的人体总阻抗为手带手人体总阻抗的80%。

请计算在相同的外部环境条件下，当接触电压为1000V，人体总阻抗为不超过被测对象5%,且电流路径仅为一手到一膝盖的接触电流值与下列哪项数值最接（A）解答过程：2.某变电所采用TN-C-S系统给一建筑物内的用电设备供电，配电线路如下图所示，变压器侧配电柜至建筑内配电箱利用电缆第四芯作为PEN线，建筑物内配电箱至用电设备利用电缆的第四芯作为PE线，用电设备为三相负荷，线路单位长度阻抗值如下表，忽略电抗以及及其他未知电阻的影响，当用电设备电源发生一相与外壳单项接地故障时（金属性短路），计算该故障线路的故障电流应为下列哪项数值？（A）286A （B）294A （C）312A （D）15027A注：①R'为导线20℃时单位长度电阻，R'=C jρ20/S×103(mΩ/m)，铝ρ20=2.82×10-6Ω.cm，铜ρ=1.72×10-6Ω.cm，C j为绞入系数，导线截面≤6mm2时，C j取1.0；导线截面＞6mm2，C j 20取1.02。

②S为相线线芯截面，S P为PEN线芯截面。

③R'php为计算单相对地短路电流用的相保阻抗，其值取导线20℃时电阻的1.5倍。

解答过程：3.某变压器的配电线路如下图所示，已知变压器电阻R=0.02Ω，图中为设备供电的电缆相线T与PEN线截面相等，各相线单位长度电阻值为6.5Ω/km，忽略其他未知电阻、电抗的影响，当设备A发生外壳短路故障时，计算设备B外壳的对地故障电压为下列哪项数值？（A）30.80V （B）33.0V （C）33.80V （D）50.98V解答过程：4.10kV变电所的配电线路如下图所示，RE 与RB相互独立，RE与RA相互连接，低压侧IT系统采用经高电阻接地，RD 远大于RA、RE和RB，低压侧线电压为AC380V，变电所内高压侧发生接地故障时，流过RE 的故障电流IE=10A，计算高压侧发生接地故障时低压侧电气装置相线与外壳间的工频应力电压U1应为下列哪项数值？(忽略线路，变压器及未知阻抗。

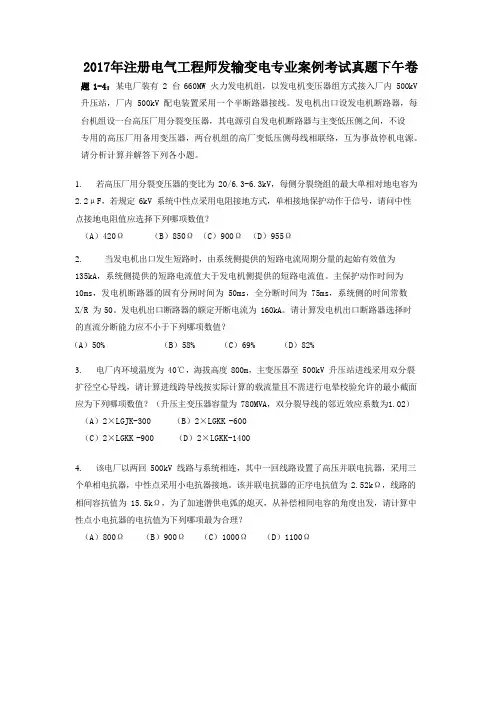

2017年注册电气工程师发输变电专业案例考试真题下午卷题 1-4：某电厂装有 2 台 660MW 火力发电机组，以发电机变压器组方式接入厂内 500kV 升压站，厂内 500kV 配电装置采用一个半断路器接线。

发电机出口设发电机断路器，每台机组设一台高压厂用分裂变压器，其电源引自发电机断路器与主变低压侧之间，不设专用的高压厂用备用变压器，两台机组的高厂变低压侧母线相联络，互为事故停机电源。

请分析计算并解答下列各小题。

1.若高压厂用分裂变压器的变比为 20/6.3-6.3kV，每侧分裂绕组的最大单相对地电容为2.2μF，若规定 6kV 系统中性点采用电阻接地方式，单相接地保护动作于信号，请问中性点接地电阻值应选择下列哪项数值？（A）420Ω（B）850Ω （C）900Ω（D）955Ω2.当发电机出口发生短路时，由系统侧提供的短路电流周期分量的起始有效值为135kA，系统侧提供的短路电流值大于发电机侧提供的短路电流值。

主保护动作时间为10ms，发电机断路器的固有分闸时间为 50ms，全分断时间为 75ms，系统侧的时间常数X/R 为 50。

发电机出口断路器的额定开断电流为 160kA。

请计算发电机出口断路器选择时的直流分断能力应不小于下列哪项数值？（A）50% （B）58% （C）69% （D）82%3.电厂内环境温度为40℃，海拔高度 800m，主变压器至 500kV 升压站进线采用双分裂扩径空心导线，请计算进线跨导线按实际计算的载流量且不需进行电晕校验允许的最小截面应为下列哪项数值？（升压主变压器容量为 780MVA，双分裂导线的邻近效应系数为1.02）（A）2×LGJK-300 （B）2×LGKK -600（C）2×LGKK-900 （D）2×LGKK-14004.该电厂以两回 500kV 线路与系统相连，其中一回线路设置了高压并联电抗器，采用三个单相电抗器，中性点采用小电抗器接地。

习题解答（7）模拟测试卷七答案一、填空题（30%）1.工厂常用的用电设备按工作制可分为三类：长期连续工作制设备、短时工作制设备、反复短时工作制设备。

2.经过换算至统一规定工作制下的“额定功率”称为设备容量。

3.电焊机设备在计算额定容量时暂载率应换算到100%O4.年负荷曲线反映了全年负荷变动与对应的负荷持续时间的关系。

5.年持续负荷曲线是根据一年中具有代表性的夏季日负荷曲线和冬季日负荷曲线绘制的。

6.全年中负荷最大工作班內消耗电能最大的半小时的平均功率，称为半小时最大负荷,把它通常称为“计算负荷"。

7.负荷计算的方法有需要系数法和二项式系数法。

&在计算设备台数较少，而且各台设备容量相差悬殊的车间干线和配电箱的计算负荷时宜采用二项式系数法。

9.把靠外部供给电能而发光的光源称为电光源。

10.照明灯具的布置方案分为均匀布置和选择布置。

11.确定全厂计算负荷的方法有多种，如逐级推算法、需要系数法以及按年产量或年产值估算法等。

12.提高功率因数通常有两种途径：一种是提高自然功率因数,另一种是采用人工补偿装置来提高功率因数。

13.短路故障时是电力系统中最常见的一种故障,也是最严重的一种故障。

14.在电力系统中，发生里桓短路的可能性最大，发生刍1短路的可能性最小，但是通常三相短路电流最大,造成的危害也最严重。

15.短路计算的方法常用的有三种：有名值法、标幺值法和短路容量法。

16.接地的种类有：工作接地、保护接地、重复接地。

二、判断题（20%）A. 20mAB.30mAC.40mAD.50mA1.对于反复短时工作制设备，其设备容量就是设备铭牌上的额定功率。

（X ）2.起重电动机的标准暂载率有15%、25%、60%、100%四种。

（x ）3.年最大负荷利用小时&ax是一个反映工厂负荷特征的重要参数，陰ax越大，负荷越平稳。

（P ）4.需要系数是一个小于1的系数。

（P ）5.如果三相线路中单相设备的总容量不超过三相设备总容量的15%,则先将单相设备容量换算成三相设备容量，再进行负荷计算。

2017年电气工程师供配电专业知识考试真题及答案上午卷一、单项选择题(共 40 题，每题 1 分，每题的备选项中只有一个最符合题意)1.某工业厂房，长 60m，宽30m，灯具距作业面高度为 8m，宜选用下列哪项灯具？(A)宽配光灯具(B)中配光灯具(C)窄配光灯具(D)特窄配光灯具答案：【 C 】2.校核电缆短路热稳定时，下述哪项描述不符合规程规范的规定？(A)短路计算时，系统接线应采用正常运行方式，且按工程建成后 5～10 年发展规划(B)短路点应选取在电缆回路最大短路电流可能发生处(C)短路电流的作用时间，应取主保护动作时间与断路器开断时间之和短路电流的作用时间，对于直馈电动机应取主保护动作时间与断路器开断时间之和答案：【D 】3.35kV 不接地系统，发生单相接地故障后，当无法迅速切除故障时，变电站接地装置的跨步电位差不应大于下面哪项数值？(已知地表层电阻率为40Ωm，衰减系数为0.8)(A)51.6V (B)56.4V (C)65.3V (D)70.1V答案：【 B 】4.某110kV 变电所，当地海拔高度为 850m，采用无间隙金属氧化物避雷器110kV 不接地系统各相工频过电压的限制措施时，一般条件下避雷器的额定电压不大于下列哪项数值？(A)82.5kV (B)94.5kV (C)151.8kV (D)174.0kV答案：【 D 】5.中性点经消弧线圈接地的电网，当采用欠补偿方式时，下列哪项描述是正确的？(A)脱谐度小于零(B)电网的电容电流大于消弧线圈的电感电流(C)电网为容性(D)电网为感性答案：【 B 】6.系统额定电压为 660V 的IT 供电系统中选用的绝缘监测电器，其相地绝缘电阻的整定值应低于下列哪项数值？(A)0.1MΩ(B)0.5MΩ(C)1.0MΩ(D)1.5MΩ答案：【 C 】7.电磁脉冲环境的建筑物应划分为不同的雷电防护区，关于防护区划分，下列哪项描述是错误的？(A)LPZ0A 区：受直接雷击和全部雷电电磁场威胁的区域。

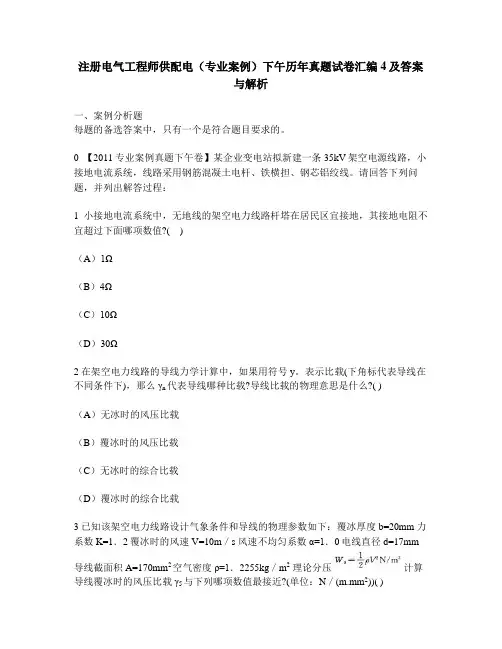

注册电气工程师供配电（专业案例）下午历年真题试卷汇编4及答案与解析一、案例分析题每题的备选答案中，只有一个是符合题目要求的。

0 【2011专业案例真题下午卷】某企业变电站拟新建一条35kV架空电源线路，小接地电流系统，线路采用钢筋混凝土电杆、铁横担、钢芯铝绞线。

请回答下列问题，并列出解答过程：1 小接地电流系统中，无地线的架空电力线路杆塔在居民区宜接地，其接地电阻不宜超过下面哪项数值?( )（A）1Ω（B）4Ω（C）10Ω（D）30Ω2 在架空电力线路的导线力学计算中，如果用符号y。

表示比载(下角标代表导线在不同条件下)，那么γn代表导线哪种比载?导线比载的物理意思是什么?( )（A）无冰时的风压比载（B）覆冰时的风压比载（C）无冰时的综合比载（D）覆冰时的综合比载3 已知该架空电力线路设计气象条件和导线的物理参数如下：覆冰厚度b=20mm 力系数K=1．2覆冰时的风速V=10m／s 风速不均匀系数α=1．0电线直径d=17mm导线截面积A=170mm2空气密度ρ=1．2255kg／m2理论分压计算导线覆冰时的风压比载γ5与下列哪项数值最接近?(单位：N／(m.mm2))( )（A）3 × 10-3（B）20×10-3（C）2．5×10-3（D）4200×10-34 已知某杆塔相邻两档导线等高悬挂，杆塔两侧导线最低点间的距离为120m，导线截面积A=170mm2，出现灾害性天气时的比载γ3=100×10-3N／(m.mm2)，计算此时一根导线施加在横担上的垂直荷载最接近下列哪项数值?(单位：N)( )（A）5000（B）4000（C）3000（D）20004 【2013专业案例真题下午卷】有一栋写字楼，地下一层，地上10层，其中1～4层带有裙房，每层建筑面积3000m2；5～10层为标准办公层，每层面积为2000m2，标准办公层每层公共区域面积占该层面积的30％，其余为纯办公区域，请回答下列问题。

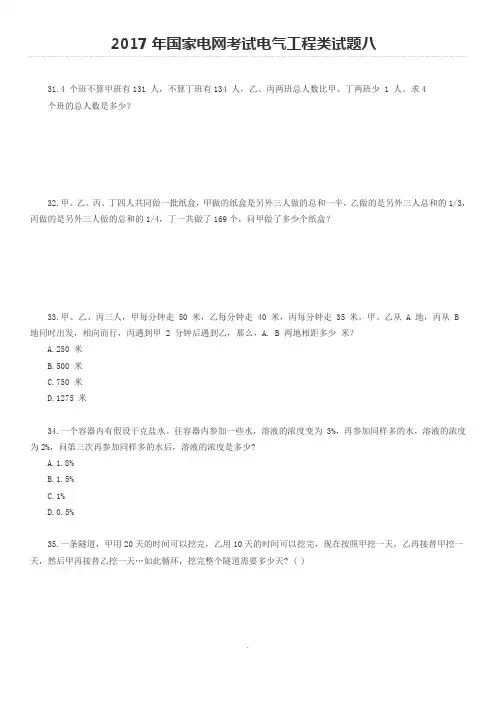

2017年国家电网考试电气工程类试题八31.4 个班不算甲班有131 人，不算丁班有134 人，乙、丙两班总人数比甲、丁两班少 1 人。

求4个班的总人数是多少？32.甲、乙、丙、丁四人共同做一批纸盒，甲做的纸盒是另外三人做的总和一半，乙做的是另外三人总和的1/3，丙做的是另外三人做的总和的1/4，丁一共做了169个，问甲做了多少个纸盒？33.甲、乙、丙三人，甲每分钟走 50 米，乙每分钟走 40 米，丙每分钟走 35 米，甲、乙从 A 地，丙从 B地同时出发，相向而行，丙遇到甲 2 分钟后遇到乙，那么，A. B 两地相距多少米？A.250 米B.500 米C.750 米D.1275 米34.一个容器内有假设干克盐水。

往容器内参加一些水，溶液的浓度变为 3%，再参加同样多的水，溶液的浓度为2%，问第三次再参加同样多的水后，溶液的浓度是多少?A.1.8%B.1.5%C.1%D.0.5%35.一条隧道，甲用20天的时间可以挖完，乙用10天的时间可以挖完，现在按照甲挖一天，乙再接替甲挖一天，然后甲再接替乙挖一天…如此循环，挖完整个隧道需要多少天? ( )36. 经营性资产是在生产和流通中能够为社会提供商品或劳务的资产。

经营性资产的使用单位是具有法人地位的企业，其运营要以追求经济效益为原那么。

从会计角度看，主要指企业因盈利目的而持有，且实际也具有盈利能力的资产。

根据上述定义，以下不属于“经营性资产〞的是：37.诱导运动是一种视错觉，即观察者知觉到某个物体在运动，而实际上该物体没有发生空间移动，只有由于其他物体的运动使得被观察物体看起来好似在运动。

根据上述定义，以下属于诱导运动的是：A.在没有月光的夜晚仰望天空，觉得星星好似在动D.注视飞速开过的火车之后，会觉得附近的树木向相反方向运动38.风险躲避是指通过方案的变更来消除风险或风险发生的条件，保护目标免受风险的影响。

风险躲避并不意味着完全消除风险，而是躲避风险可能造成的损失，一是要降低损失发生的机率，这主要是采取事先控制措施；二是要降低损失程度。
