气体放电理论(二)

气体放电气体在正常状态下是良好的绝缘介质．但在电压的作用下，也会形成微弱的电流；气体在外加电压作用下产生导通电流的现象称为气体放电。

当加于气体上的电压达到一定数值时，通过气体的电流会突然剧增，气体失去绝缘的性能。

气体在外加电压作用下由绝缘状态转变为导电状态的过程称为击穿。

使气体击穿的最低电压称为击穿电压、气体发生击穿时，电导突增，并伴有光、声、热等现象。

通过实验观察，由于电源功率、电极形状、气体压力等的不同，气体放电现象存在以下几种主要形式： 1．辉光放电外加电压增加到一定值时，通过气体的电流明显增加，气体间隙整个空间突然出现发光现象，这种放电形式称为辉光放电。

辉光放电的电流密度较小，放电区域通常占据整个电极同的空间。

辉光放电是低气压下的放电形式，验电笔中的氖管、广告用霓虹灯管发光就是辉光放电的例子。

2．电晕放电对于电极很尖的极不均匀电场气隙，随外加电压的升高，在电极尖端附近会出现暗蓝色的晕光，并伴有咝咝声。

如电压不继续升高，放电就局限在这较小的菹围内，形成局部放电，称为电晕放电。

发生电晕放电时，气体间隙的大部分尚未丧失绝缘性能，放电电流很小。

电气设备带电的尖角和输电线路，在运行中时有发生这种电晕放电。

3．火花或电弧放电在气体间隙的两极，电压升高到一定值时，气体中突然产生明亮的树枝状放电火花，当电源功率不大时，这种树枝状火花会瞬时熄灭，接着又突然产生，这种现象称为火花放电；当电源功率足够大时，气体发生火花放电以后，树枝状放电火花立即发展至对面电极，出现非常明亮的连续弧光，形成电弧放电。

二、气体中带电质点的产生和消失我们已经知道，气体间隙在外加电压作用下会产生放电，甚至击穿，这说明气体中有大量带电质点产生；而气体间隙击穿后，若去掉外加电压，气体又能恢复到它原来的耐电强度，这说明气体中的带电质点会消失。

1．带电质点的产生气体原子由带正电荷的原子核和若干带负电荷的电子构成。

正常状态下，这些电子受原子核的吸引在各自的轨道上围绕原子核旋转，这时的气体原子是一个整体，呈中性，称为中性原子。

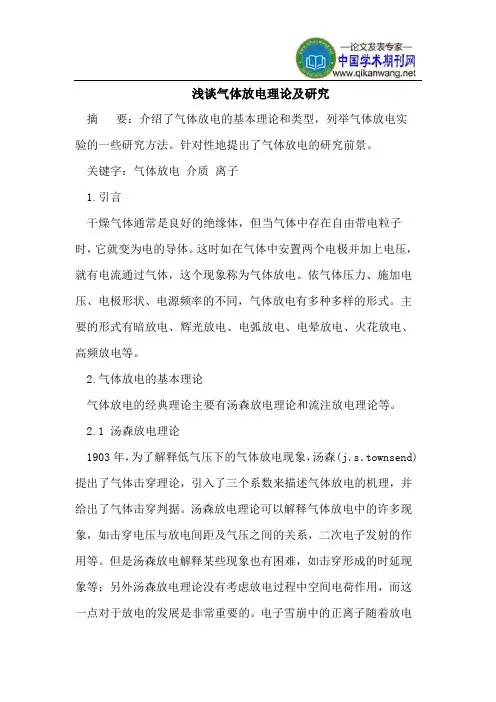

浅谈气体放电理论及研究摘要：介绍了气体放电的基本理论和类型，列举气体放电实验的一些研究方法。

针对性地提出了气体放电的研究前景。

关键字：气体放电介质离子1.引言干燥气体通常是良好的绝缘体，但当气体中存在自由带电粒子时，它就变为电的导体。

这时如在气体中安置两个电极并加上电压，就有电流通过气体，这个现象称为气体放电。

依气体压力、施加电压、电极形状、电源频率的不同，气体放电有多种多样的形式。

主要的形式有暗放电、辉光放电、电弧放电、电晕放电、火花放电、高频放电等。

2.气体放电的基本理论气体放电的经典理论主要有汤森放电理论和流注放电理论等。

2.1 汤森放电理论1903年，为了解释低气压下的气体放电现象，汤森(j．s．townsend)提出了气体击穿理论，引入了三个系数来描述气体放电的机理，并给出了气体击穿判据。

汤森放电理论可以解释气体放电中的许多现象，如击穿电压与放电间距及气压之间的关系，二次电子发射的作用等。

但是汤森放电解释某些现象也有困难，如击穿形成的时延现象等；另外汤森放电理论没有考虑放电过程中空间电荷作用，而这一点对于放电的发展是非常重要的。

电子雪崩中的正离子随着放电的发展可以达到很高的密度，从而可以明显的引起电场的畸变，进而引起局部电子能量的加强，加剧电离。

2.2流注理论针对汤森放电理论的不足，1940年左右，h．raether及loeb、meek等人提出了流注(streamer)击穿理论，从而弥补了汤森放电理论中的一些缺陷，能有效地解释高气压下，如大气压下的气体放电现象，使得放电理论得到进一步的完善。

近年来，随着新的气体放电工业应用的不断涌现及实验观测技术的进一步发展，将放电理论与非线性动力学相结合，利用非线性动力学的方法来研究气体放电中的各种现象成为气体放电研究中的重要内容。

3.气体放电的基本类型气体在不同的条件下，在物理特性方面也有一些差异，这就导致了气体在不同压强，电压等条件下存在不同的放电类型。

气体放电理论1)简要论述汤逊放电理论。

当外施电压足够高时，一个电子从阴极出发向阳极运动，由于碰撞游离形成电子崩，则到达阳极并进入阳极的电子数为eas个(α为一个电子在电场作用下移动单位行程所发生的碰撞游离数；s为间隙距离)。

因碰撞游离而产生的新的电子数或正离子数为(eas-1)个。

这些正离子在电场作用下向阴极运动，并撞击阴极．若1个正离子撞击阴极能从阴极表面释放r个(r 为正离子的表面游离系数)有效电子，则(eas-1)个正离子撞击阴极表面时，至少能从阴极表面释放出一个有效电子，以弥补原来那个产生电子崩并进入阳极的电子，则放电达到自持放电。

即汤逊理论的自持放电条件可表达为r(eas-1)=1。

2)为什么棒－板间隙中棒为正极性时电晕起始电压比负极性时略高？（1）当棒具有正极性时，间隙中出现的电子向棒运动，进入强电场区，开始引起电离现象而形成电子崩。

随着电压的逐渐上升，到放电达到自持、爆发电晕之前，在间隙中形成相当多的电子崩。

当电子崩达到棒极后，其中的电子就进入棒极，而正离子仍留在空间，相对来说缓慢地向板极移动。

于是在棒极附近，积聚起正空间电荷，从而减少了紧贴棒极附近的电场，而略为加强了外部空间的电场。

这样，棒极附近的电场被削弱，难以造成流柱，这就使得自持放电也即电晕放电难以形成。

（2）当棒具有负极性时，阴极表面形成的电子立即进入强电场区，造成电子崩。

当电子崩中的电子离开强电场区后，电子就不再能引起电离，而以越来越慢的速度向阳极运动。

一部份电子直接消失于阳极，其余的可为氧原子所吸附形成负离子。

电子崩中的正离子逐渐向棒极运动而消失于棒极，但由于其运动速度较慢，所以在棒极附近总是存在着正空间电荷。

结果在棒极附近出现了比较集中的正空间电荷，而在其后则是非常分散的负空间电荷。

负空间电荷由于浓度小，对外电场的影响不大，而正空间电荷将使电场畸变。

棒极附近的电场得到增强，因而自持放电条件易于得到满足、易于转入流柱而形成电晕放电。

第二章气体放电的物理过程本章节教学内容要求：气体分子的激发与游离，带电质点的产生与消失汤森德气体放电理论：电子崩的形成，自持放电的条件，帕邢定律。

流注理论：长间隙击穿的放电机理，极性效应，先导放电，雷云放电及电晕。

必要说明：1）常用高压工程术语击穿：在电场的作用下，由电介质组成的绝缘间隙丧失绝缘性能，形成导电通道。

闪络：沿固体介质表面的气体放电（亦称沿面放电）电晕：由于电场不均匀，在电极附近发生的局部放电。

击穿电压（放电电压）Ｕb（ｋＶ）：使绝缘击穿的最低临界电压。

击穿场强（抗电强度，绝缘强度）Ｅb（ｋＶ／ｃｍ）：发生击穿时在绝缘中的最小平均电场强度。

Ｅｂ＝Ｕｂ／Ｓ（Ｓ：极间距离）一般在常压大气中，Ｅｂ＝３０ｋＶ／ｃｍ，当Ｓ较小为ｃｍ且电场为均匀分布时；Ｅｂ＝５００ｋＶ／ｍ，当Ｓ较大接近ｍ时。

放电：（狭义与广义）气体绝缘的击穿过程。

辉光放电：当气体压力低，电源容量小时，放电表现为充满整个气体间隙两电极之间的空间辉光，这种放电形式称为辉光放电。

火花放电：在大气压力或更高的压力下，电源容量不大时变现出来的放电。

主要表现为：从一电极向对面电极伸展的火花而不是充满整个空间。

火花放电常常会瞬时熄灭，接着有突然出现。

电晕放电：在不均匀电场中，曲率半径很小的电极附近会出现紫兰色的放电晕光，并发出“兹兹”的可闻噪声，此种现象称为电晕放电。

如不提高电压，则这种放电就局限在很小的范围里，间隙中的大部分气体尚未失去绝缘性能。

电晕放电的电流很小电弧放电：在大气压力下，当电源容量足够大时，气体发生火花放电之后，便立即发展到对面电极，出现非常明亮的连续电弧，此称为电弧放放电。

电弧放电时间长，甚至外加电压降到比起始电压低时电弧依然还能维持。

电弧放电电流大，电弧温度高。

电气设备常常以一个标准大气压作为绝缘的情况，这是可能发生的是电晕放电，火花放电或者是电弧放电。

2）常见电场的结构均匀场：板－板稍不均匀场：球－球极不均匀场：（分对称与不对称）棒－棒对称场棒－板不对称场线－线对称场§２－１气体中带电质点的产生和消失一．带电粒子的产生（电离过程）气体中出现带电粒子，才可在电场作用下发展成各种气体放电现象，其来源有两个：一是气体分子本身发生电离，二气体中的固体或液体金属发生表面电离。

气体放电基础知识气体击穿理论气体介质是电力系统和电气设备中常用的绝缘介质。

如：空气、CO2、N2、SF6、混合气体等。

当电场强度达到一定数值后，气体会失去绝缘能力，从而造成事故。

为了能正确构成气体绝缘，就需要了解气体中的放电过程。

本章着重介绍气体击穿的一些理论分析，如：带电质点的产生、运动和消失的规律；气体击穿过程的发展等。

第一节气体放电主要形式什么是气体放电：气体中出现电流的各种形式统称为气体放电。

处于正常状态并隔绝各种外电离因素作用的气体是完全不导电的。

气体中存在少量带电质点（紫外线、宇宙射线作用，500-1000对/立方厘米正、负离子），在电场作用下，带电质点沿电场方向运动，形成电流，所以气体通常并不是理想绝缘介质。

由于带电质点极少，气体的电导也极小，仍为优良的绝缘体。

击穿：当提高气体间隙上的外施电压而达一定数值后，电流突然剧增，从而气体失去绝缘性能。

气体这种由绝缘状态突变为良导电态的过程，称为击穿。

沿面闪络：当击穿过程发生在气体与液体或气体与固体的交界面上时，称为沿面闪络。

击穿电压：气体击穿的最低临界电压称为击穿电压。

击穿场强：气体发生击穿时的电场强度称为击穿场强。

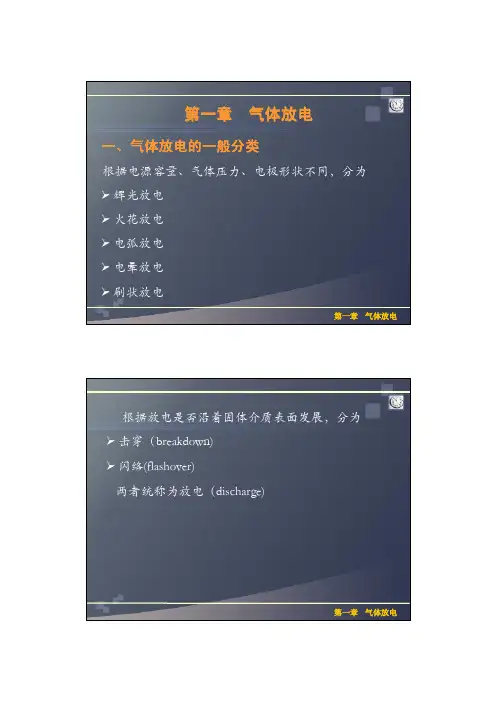

气体放电形式根据气体压力、电源功率、电极形状等因素的不同，击穿后气体放电可具有多种不同形式：1、辉光放电2、电弧放电3、火花放电4、电晕放电1、辉光放电当气体压力不大、电源功率很小（放电回路中串入很大阻抗）时，外施电压增到一定值后，回路中电流突增至明显数值，管内阴极和阳极间整个空间出现发光现象。

这种放电形式称为辉光放电。

辉光放电的特点：电流密度较小，放电区域通常占据整个空间；管端电压较高，不具有短路的特性。

注意：辉光放电仅发生在气压较低的情况下2、电弧放电随着外回路中的阻抗减小，电流增大。

当电流增大到一定值后，放电通道收细，且越来越明亮，管端电压则更加降低，说明通道的电导越来越大，这时的放电形式称为电弧放电。

电弧放电的特点：电流密度很大，管端电压很低，具有短路的特性。

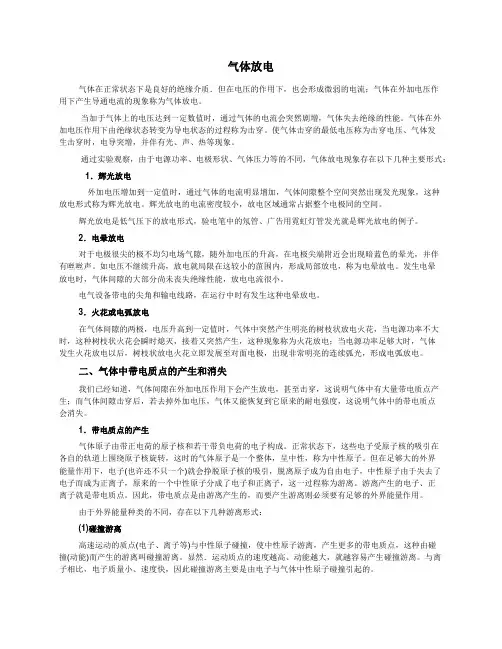

气体放电气体在正常状态下是良好的绝缘介质．但在电压的作用下，也会形成微弱的电流；气体在外加电压作用下产生导通电流的现象称为气体放电。

当加于气体上的电压达到一定数值时，通过气体的电流会突然剧增，气体失去绝缘的性能。

气体在外加电压作用下由绝缘状态转变为导电状态的过程称为击穿。

使气体击穿的最低电压称为击穿电压、气体发生击穿时，电导突增，并伴有光、声、热等现象。

通过实验观察，由于电源功率、电极形状、气体压力等的不同，气体放电现象存在以下几种主要形式： 1．辉光放电外加电压增加到一定值时，通过气体的电流明显增加，气体间隙整个空间突然出现发光现象，这种放电形式称为辉光放电。

辉光放电的电流密度较小，放电区域通常占据整个电极同的空间。

辉光放电是低气压下的放电形式，验电笔中的氖管、广告用霓虹灯管发光就是辉光放电的例子。

2．电晕放电对于电极很尖的极不均匀电场气隙，随外加电压的升高，在电极尖端附近会出现暗蓝色的晕光，并伴有咝咝声。

如电压不继续升高，放电就局限在这较小的菹围内，形成局部放电，称为电晕放电。

发生电晕放电时，气体间隙的大部分尚未丧失绝缘性能，放电电流很小。

电气设备带电的尖角和输电线路，在运行中时有发生这种电晕放电。

3．火花或电弧放电在气体间隙的两极，电压升高到一定值时，气体中突然产生明亮的树枝状放电火花，当电源功率不大时，这种树枝状火花会瞬时熄灭，接着又突然产生，这种现象称为火花放电；当电源功率足够大时，气体发生火花放电以后，树枝状放电火花立即发展至对面电极，出现非常明亮的连续弧光，形成电弧放电。

二、气体中带电质点的产生和消失我们已经知道，气体间隙在外加电压作用下会产生放电，甚至击穿，这说明气体中有大量带电质点产生；而气体间隙击穿后，若去掉外加电压，气体又能恢复到它原来的耐电强度，这说明气体中的带电质点会消失。

1．带电质点的产生气体原子由带正电荷的原子核和若干带负电荷的电子构成。

正常状态下，这些电子受原子核的吸引在各自的轨道上围绕原子核旋转，这时的气体原子是一个整体，呈中性，称为中性原子。

第二章气体放电的物理过程2-1 气体中带电质点的产生和消失一、气体中带电质点的产生纯净的中性状态的气体是不导电的，只有在气体中出现了带电质点（电子、离子等）以后，才可能导电，并在电场的作用下，发展成各种形式的气体放电现象。

气体中带电质点的来源有二：一是气体分子本身发生；二是气体中的固体或液体金属表面发生电离。

下面讨论各种形式的电离：1．撞击电离撞击电离乃是两个质点在接近时通过复杂的电磁力相互作用，达到两者之间发生能量转换的结果，这就需要一定的相互作用的时间和条件。

一般来说，撞击体的动能愈大，造成电离的概率也愈大，但超过一定速度的电子，其速度进一步增大时，其撞击电离的概率反而逐渐减小，这是因为当相对速度很大时，相撞击的两个质点相互作用的延续时间很短，可能来不及完成能量转换的缘故。

当不存在电场时，质点的动能只能是该质点的热运动所固有的动能，只有当气体的温度升高到足够高，使部分气体质点热运动的动能超过该气体质点的电离能时，才能发生电离。

当存在电场时，带电质点受电场力的作用，在电场方向得到加速，积聚动能，但如果中途遇到别的质点碰撞，就会失去已积聚的动能。

正、负离子的体积比电子大得多，它们的运动和碰撞并不能造成电离；而电子与别的质点相邻两次碰撞之间的平均自由程比离子大得多，在电场的作用下，积聚足够的动能后再与其他质点碰撞的概率比离子大得多。

所以，在电场中，造成撞击电离的主要因素是电子。

2．光电离辐射的能量以不连续的光子的形式发出，光子的能量与光的波长有关，波长越短，能量越大。

例宇宙线，γ线，x线，短波长紫外线具有较强的电离能量。

由光电离产生的电子称为光电子。

光电离在气体放电中起着很重要的作用。

3．热电离由气体的热状态造成的电离称为热电离。

热电离实质上是由热状态产生的撞击电离和光电离的综合。

一般气体开始有较明显热电离的启示温度为103K数量级。

在电力系统中，热电离的典型例子是电弧。

4．表面电离①逸出功：电极发射电子所需的能量，与电极材料及表面状态有关。
