毕业设计（论文）说明书题目名称：打火机金属外壳的冷冲压模具设计院系名称：机电学院班级：机自061班学号：200600314111学生姓名：王彪指导教师: 朱继华2010年5月摘要本次课题打火机金属外壳的冷冲压模具设计，通过这次设计，进一步熟悉冲压模具的设计流程运用落料、冲孔、弯曲等冲压工序设计冷冲压成形模具，需要解决很多的关键问题，对零件进行工艺分析，进行冲压工艺方案及模具结构方案设计和对冲压模具零部件工艺参数进行参数选择及验算，绘制冲压模具装配图和零件图。
需要运用机械、材料成形、冷冲压模具、计算机二、三维设计等多学科的知识，需要相当广阔的知识面和较高的专业水平。
通过对零件进行工艺分析和工艺参数计算，根据零件所需冷冲压工序设计出连续冲压模具，同时运用AutoCAD绘制二维模具装配图和零件图还得同时对部分零件进行了加工工艺分析。
该零件复杂且尺寸不规则，这对模具设计和展开排样提出了较高的要求，特别是弯曲过程，需要合理的安排工艺，巧妙的设计冲模来解决，对于部分不关键的零件可适当降低尺寸公差要求，设计中尽可能使用标准件，有利于设计成本的降低。
关键词：冷冲压模具，工艺分析，连续模，打火机金属外壳AbstractThis topic lighter metal exterior cold stamping mould design, through the design, further stamping mould design process using blanking, punching, bending stamping process design of cold stamping mould, needs to solve the key problems of many parts, technical analysis, stamping process scheme and the die structure and design of stamping mould parts process parameters parameter selection and calculation, stamping, assembly and detail drawings. Need to use machines, materials, stamping, molding, cold, 3d design of computer science knowledge, need quite a broad knowledge and professional level. Through the analysis of the technology of parts and the process parameters calculation, cold stamping parts needed to process a compound stamping mould design, and using AutoCAD assembly drawing two-dimensional mould parts and also have also made for parts processing analysis. The components and complex, the size of irregular of mold design and layout puts forward higher requirements, especially the bending process, need reasonable arrangement of the clever design process, stamping parts, to solve the key parts for not properly reduce dimension tolerance requirement,design as far as possible, to use standard design cost reduction.keywords: Cold stamping mould，Process analysis，Continuous mode，Lighter metal shell目录1 引言52 工艺方案确定 (7)2.1 零件及冲压工艺分析 (7)2.2 工艺方案确定与工艺流程图 (8)2.2.1工艺方案确定82.2.2工艺流程确定83 工艺参数的计算 (10)3.1 毛坯的尺寸计算 (11)3.2 冲裁排样及材料利用率的计算 (11)3.3各部分工艺力的计算 (12)3.3.1 冲裁压力的计算124 主要工作部分尺寸计算............................................ 错误！未定义书签。
模具设计说明书一、 确定模具的结构形式冲件由落料、冲孔两种工序获得。
冲件数量为批量生产，可选择复合模或者级进模结构形式。
考虑材料利用率等因素，又因凸凹模的壁厚远大于表1-1的最小壁厚要求，故选择倒装复合模，其典型组合见国家标准GB2873.2-81形式。
二、 凸、凹模刃口尺寸计算1. 基本工序确定 零件有落料、冲孔两种工序，形状简单，精度一般。
可采用配合加工方法制造。
2. 具体计算1) 确定冲裁间隙值 材料厚度t=2mm ，查表1-21取Z ｍｉｎ=0.246mm ，Z ｍａｘ=0.36mm 。
2) 刃口尺寸计算 外形尺寸由落料而得，以凹模为基准件，冲孔尺寸由冲孔凸模决定，以冲孔凸模为基准件。
分析凸、凹模刃口的磨损情况，经分析落料磨损后凹模增大，没有缩小和尺寸不变的情况；冲孔磨损后冲孔凸模缩小，没有增大和尺寸不变的情况。
由公差表查得：未注公差尺寸按IT14级各分别为mm 074.056-，mm 062.050-，mmR 03.05-均取x=0.5。
孔径尺寸mm 15.009+φ为IT12级，取x=0.75。
①落料凹模按公式1-31，()∆+∆-=410max x A A M 计算刃口尺寸：()mm D d 185.0074.025.00163.5574.05.056+⨯+=⨯-=()mm D d 155.0062.025.00269.4962.05.050+⨯+=⨯-= ()mm D d 075.003.025.00385.43.05.05+⨯+=⨯-=落料凸模（凸凹模的外形）与凹模配作，保证双边最小合理间隙min Z 为0.246mm 。
②冲孔凸模按公式1-32 ()041min ∆-∆+=x B B M 计算刃口尺寸： ()mmd p 0038.0015.025.011.915.075.09-⨯-=⨯+= 冲孔凹模（凸凹模的内型孔）与冲孔凸模配作，保证双边最小合理间隙min Z 为0.246mm 。
湖南农业大学教育学院课程设计说明书课程名称：冷冲压模具设计与制造题目名称：盖的二次拉深模具设计班级：2010 级机械设计制造专业机械教育班姓名：胡学号： 2010409141 指导教师：周光永评定成绩：教师评语：指导老师签名：2013 年月日目录摘要一冷冲压的概念及发展状况 (1)二设计任务及意义 (3)2.1设计任务书 (3)2.2设计目的与意义 (4)三零件尺寸的计算与确定 (5)3.1毛坯尺寸的计算 (5)3.2第一次拉深尺寸的计算 (7)3.3拉深件工艺分析 (8)3.4确定拉深次数 (9)3.5确定工艺方案 (10)四确定模具的总体结构方案 (10)4.1模具类型选择 (10)4.2操作与定位方式选择 (11)4.3卸料与出件方式选择 (12)4.4模具类型选择 (12)五冲压设备的选择 (13)六进行必要的计算 (14)6.1计算拉深力及压力中心 (14)6.2模具工作部分尺寸计算 (15)七模具设计 (16)7.1凹模外形设计 (16)7.2凸模设计 (16)7.3固定零件 (17)7.4紧固零件 (17)7.5总装配图及附表 (18)八心得体会 (20)九参考文献 (21)摘要：冷冲压是利用磨具对板料进行分离或塑性成形加工的压力加工方法，在现代社会运用得越来越广泛。
本文以圆筒形盖为研究对象，利用冲压工艺与磨具设计的工艺过程方案，对盖的二次拉深进行了整体设计。
介绍了磨具冷冲压成型过程，经过对其材料质量、大批量生产及结构要求的分析，以满足使用要求为前提，对盖的二次拉深简要分析了零件尺寸、拉深次数、拉深工艺等。
同时，具体分析了磨具的主要零部件（拉深凸模、卸料装置、固定装置等）的设计与制造，模具工作部分的尺寸计算、工艺力的计算、冲压设备的选择以及磨具的整体结构设计；并且还附上了磨具的总装配图和所需零件详表及工艺过程表。
关键词：冲压模具、拉深、工艺设计一、冷冲压的概念与发展状况1.1冷冲压的概念冷冲压是利用安装在压力机上的模具，在常温下对板料进行分离或塑性成型，从而获得一定尺寸、形状和性能的制件的压力加工方法。

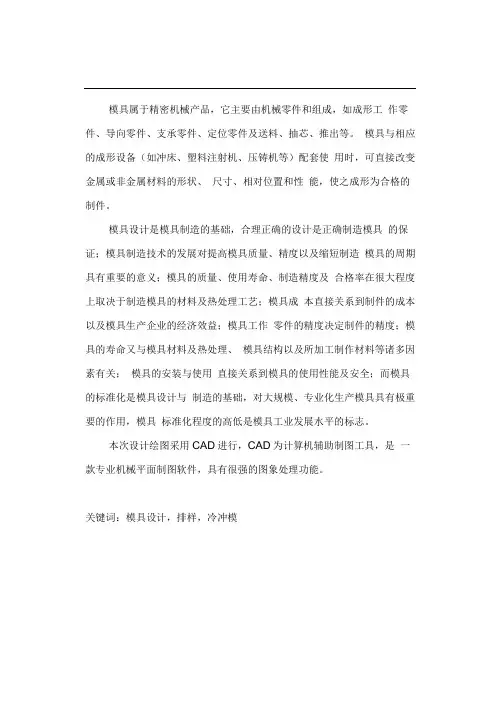

模具属于精密机械产品，它主要由机械零件和组成，如成形工作零件、导向零件、支承零件、定位零件及送料、抽芯、推出等。
模具与相应的成形设备（如冲床、塑料注射机、压铸机等）配套使用时，可直接改变金属或非金属材料的形状、尺寸、相对位置和性能，使之成形为合格的制件。
模具设计是模具制造的基础，合理正确的设计是正确制造模具的保证；模具制造技术的发展对提高模具质量、精度以及缩短制造模具的周期具有重要的意义；模具的质量、使用寿命、制造精度及合格率在很大程度上取决于制造模具的材料及热处理工艺；模具成本直接关系到制件的成本以及模具生产企业的经济效益；模具工作零件的精度决定制件的精度；模具的寿命又与模具材料及热处理、模具结构以及所加工制作材料等诸多因素有关；模具的安装与使用直接关系到模具的使用性能及安全；而模具的标准化是模具设计与制造的基础，对大规模、专业化生产模具具有极重要的作用，模具标准化程度的高低是模具工业发展水平的标志。
本次设计绘图采用CAD进行，CAD为计算机辅助制图工具，是一款专业机械平面制图软件，具有很强的图象处理功能。
关键词：模具设计，排样，冷冲模ABSTRACTThe mold belongs to the precision machinery product, it mainly is composedby the machine parts and the organization, like the formed work components, the guidance components, the support ing comp onen ts, the localizati on comp onents and the feed mechanism, pull out whenthe core organization, promotes the orga ni zati on and so on the mold and the corresp onding complete installation (for example punch press, plasticinjection machine, compression casting machine and so on) the necessary use, may directly change the metal or the nonmetallicmaterial shape, the size, the relative positionand the performa nce, causes it forming for the qualified work-piece .mold design is the foundation which the mold makes, the reas on able correct desig n is correctly makes the mold the guara ntee; The mold manu facture tech no logy developme nt to improves the mold quality, the precision as well as reduces makes mold the cycle to have the vital significance; The mold quality, the service life, the manufacture precision and the qualified rate are decided in the very great degree to makes the mold the material and the heat treatment craft; The mold cost directly relates the work-piece the cost as well as the mold product ion en terprise's econo mic efficie ncy; The moldwork components precision decides the work-piece the precision; The mold life with the mold material and the heat treatment, the mold structure as well as processes the manu facture material related and so on many factors; The mold installment and the use directly relates the mold the operational performanee and the security; But the mold standardization is the mold design and the manufacturefoun datio n, to large-scale, the specialized product ion mold has the extremely vital role, the mold standardization degree height is the mold in dustrial developme nt level symbolThis design cartography uses CAD to carry on, CAD is the computer auxiliary chart ing tool, is sect ion specialty mechanical plane charting software, has the very strong imagery process ing fun cti onKEY WORDThe mold design, Row of type , Cold ramming目录前言 (5)冷冲压的概述 (12)冲压工艺的特点及应用 (12)模具设计的主要容 (13)§ 1.1零件简图 (15)§1.2冲压件工艺性分析 (15)§1.3冲压工艺方案的确定 (16)§1.4主要设计计算 (17)§1.5模具的主要零部件的结构与尺寸 (29)§1.6模具总体设计 (34)总结 (38)致谢 (39)参考文献 (40)、八、亠刖言当前，我国工业生产的特点是产品品种多、更新快和市场竞争激烈。
前言 (3)1 论文研究方向、目的及意义 (3)2 国内外研究现状及发展情况及发展趋势 (4)3 模具发展关键问题 (5)4 模具设计的主要内容及设计方案论证 (6)1 冷冲压模具设计概述 (6)1.1 冷冲压模具设计的目的 (6)1.2 冷冲压模具设计的内容和步骤 (7)1.2.1 冷冲压模具设计的内容和要求 (7)1.2.2 设计步骤 (7)2 冲压件的工艺分析 (7)2.1 成型工艺 (7)2.2 模具结构特点 (8)2.4 冲压模具设计方案的提出和方案论证 (9)2.5 工艺补充面设计 (10)2.6 工艺补充的设计原则 (10)3 修边冲孔模设计 (12)3.1 定义及概述 (12)3.2 修边冲孔模的分类 (12)3.2.1 垂直修边冲孔模 (12)3.2.2 水平修边冲孔模 (13)3.2.3 倾斜修边冲孔模 (13)3.3 工艺方案设计 (14)3.4 制造依据 (14)4 总体结构设计 (18)4.1 模具的基本结构形式 (18)5 冷冲模的试冲与调整技术 (31)5.1 冲模试冲与调整的目的 (31)5.2 冲模调试的内容与要求 (32)5.2.1 冲模调试的主要内容 (32)5.2.2 冲模调试的要求 (33)5.2.3 冲模调试与设计、工艺、制造、质检的关系 (34)5.3 调试注意事项 (35)5.4 覆盖件冲模调试 (36)6 汽车覆盖件模具CAM (39)6.1采用CAM的意义 (39)6.2 CAM的工作步骤 (41)7 汽车覆盖件冲压变形趋向性控制 (43)7.1 变形区域与变形方式控制 (43)7.2 塑性变形性质和变形量控制 (43)7.3 实现变形趋向性控制的措施 (44)7.3.1 改变冲压件的结构形状及尺寸 (44)7.3.2 改变工艺流程顺序 (44)7.3.3 改变压料面作用力的大小及分布 (44)7.3.4 改变毛坯的贴模过程 (45)7.3.5 改变冲压成形条件 (45)7.4 汽车覆盖件冲压成形中变形趋向性控制实例 (45)8 设计总结 (47)致谢 (48)参考文献 (49)前言1 论文研究方向、目的及意义随着我国汽车制造业的飞速发展，汽车了汽车覆盖件冲压模技术也成为人们关注和研究的重点。
冷冲模毕业设计说明书样式唐山工业职业技术学院毕业设计说明书前言说明本次毕业设计要达到的目的，以及简要介绍本次毕业设计的内容。
格式要求：正文汉字字体为宋体、字母或符号字体为Times New Roman、字号均为小四号字。
唐山工业职业技术学院毕业设计说明书目录1 冲压件的工艺性分析...................................................2 确定冲压工艺方案.....................................................2.1 确定工艺方案，模具形式...........................................2.2 模具结构设计.....................................................3 冲压工艺计算.........................................................3.1 排样设计与计算................................................3.1.1 选择排样方法 ................................................3.1.2 确定搭边值 ..................................................3.1.3 计算送料步距与条料宽度 ......................................3.1.4 画排样图....................................................3.2 计算冲压力.......................................................3.2.1 冲裁力......................................................3.2.2 卸料力、推件力的计算 ........................................3.3 压力中心的确定及计算.............................................3.4 计算凸、凹模工作部分刃口尺寸..................................... 4模具主要零件设计 .....................................................4.1工作零件的设计..................................................4.2定位零件的设计..................................................4.3推件装置的设计.................................................4.4卸料装置的设计.................................................4.5模架及其他零件的设计............................................4.6模具闭合高度的计算..............................................5 模具的总装图.........................................................6 冲压设备的选择...................................... 错误!未定义书签。

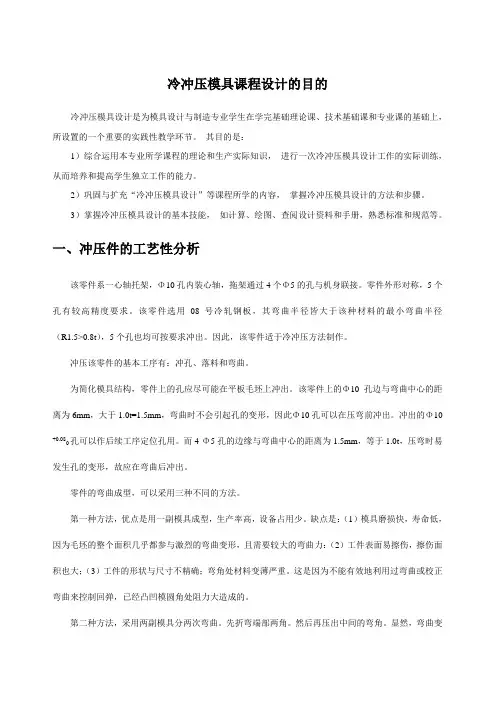

冷冲压模具课程设计的目的冷冲压模具设计是为模具设计与制造专业学生在学完基础理论课、技术基础课和专业课的基础上，所设置的一个重要的实践性教学环节。
其目的是：1）综合运用本专业所学课程的理论和生产实际知识，进行一次冷冲压模具设计工作的实际训练，从而培养和提高学生独立工作的能力。
2）巩固与扩充“冷冲压模具设计”等课程所学的内容，掌握冷冲压模具设计的方法和步骤。
3）掌握冷冲压模具设计的基本技能，如计算、绘图、查阅设计资料和手册，熟悉标准和规范等。
一、冲压件的工艺性分析该零件系一心轴托架，Φ10孔内装心轴，拖架通过4个Φ5的孔与机身联接。
零件外形对称，5个孔有较高精度要求。
该零件选用08号冷轧钢板，其弯曲半径皆大于该种材料的最小弯曲半径（R1.5>0.8t），5个孔也均可按要求冲出。
因此，该零件适于冷冲压方法制作。
冲压该零件的基本工序有：冲孔、落料和弯曲。
为简化模具结构，零件上的孔应尽可能在平板毛坯上冲出。
该零件上的Φ10孔边与弯曲中心的距离为6mm，大于1.0t=1.5mm，弯曲时不会引起孔的变形，因此Φ10孔可以在压弯前冲出。
冲出的Φ10+0.08孔可以作后续工序定位孔用。
而4-Φ5孔的边缘与弯曲中心的距离为1.5mm，等于1.0t，压弯时易0发生孔的变形，故应在弯曲后冲出。
零件的弯曲成型，可以采用三种不同的方法。
第一种方法，优点是用一副模具成型，生产率高，设备占用少。
缺点是：（1）模具磨损快，寿命低，因为毛坯的整个面积几乎都参与激烈的弯曲变形，且需要较大的弯曲力：（2）工件表面易擦伤，擦伤面积也大；（3）工件的形状与尺寸不精确；弯角处材料变薄严重。
这是因为不能有效地利用过弯曲或校正弯曲来控制回弹，已经凸凹模圆角处阻力大造成的。
第二种方法，采用两副模具分两次弯曲。
先折弯端部两角。
然后再压出中间的弯角。
显然，弯曲变形的激烈程度比方法一缓和得多，弯曲力也小，模具工作条件大为改善。
但回弹现象仍难于控制，且增加了模具、压床和操作人员的数量。
冷冲模课程设计说明书设计题目:专业:班级:学号：指导教师:起止日期：目录1设计任务书 (2)2冲压件工艺性分析 (3)3冲压工艺方案的确定 (4)4主要设计计算 (4)4.1排样方式的确定及其计算 (4)4.2冲压力的计算 (5)4.3压力中心的确定及相关计算 (6)4.4工作零件刃口尺寸计算 (6)5模具总体设计 (6)5.1模具类型的选择 (6)5.2定位方式的选择 (6)5.3卸料、出件方式的选择 (6)5.4导向方式的选择 (7)6主要零部件设计 (7)6.1工作零件的结构设计 (7)6.2定位零件的设计 (8)6.3导料板的设计 (8)6.4卸料部件的设计 (8)6.5模架及其它零部件设计 (8)6.6模具总装图............................................................................................6.7冲压设备的选定 (25)6.8模具零件加工工艺 (26)6.9模具的装配 (28)参考文献 (33)设计总结及体会 (34)1、设计任务书冷冲模课程设计是为模具设计与制造专业学生在学完基础理论课、技术基础课和专业技术课的基础上，所设置的一个重要的实践性教学环节。
目的是：（1）综合运用本专业所学课程的理论和生产实际知识，进行一次冷冲模设计工作的实际训练，从而培养和提高学生独立工作的能力。
（2）巩固与扩充“冷冲压工艺与模具设计”等课程所学的内容，掌握冷冲模设计的方法和步骤。
（3）掌握冷冲模具设计的基本技能，如计算、绘图、查阅设计资料和手册、熟悉标准和规范等。
2、冲压件工艺性分析2.1需制造的零件图制件如图所示，材料为Q235，料厚2mm，制件精度为IT14级，年产量30万件。
2.1.1冲裁件工艺分析从冲裁件的结构工艺性和冲裁件的精度和断面粗糙度两个方面进行分析。
1．冲裁件的结构工艺性表1冲裁件结构工艺性分析表工艺性质冲裁件工艺项目工艺性允许值工艺性评价1、零件结构该零件结构简单，尺寸较小，厚度适中，一般批量，适合冲裁。
毕业设计（论文）说明书题目名称：打火机金属外壳的冷冲压模具设计院系名称：机电学院班级：机自班学号：学生姓名：指导教师:年5月摘要本次课题打火机金属外壳的冷冲压模具设计，通过这次设计，进一步熟悉冲压模具的设计流程运用落料、冲孔、弯曲等冲压工序设计冷冲压成形模具，需要解决很多的关键问题，对零件进行工艺分析，进行冲压工艺方案及模具结构方案设计和对冲压模具零部件工艺参数进行参数选择及验算，绘制冲压模具装配图和零件图。
需要运用机械、材料成形、冷冲压模具、计算机二、三维设计等多学科的知识，需要相当广阔的知识面和较高的专业水平。
通过对零件进行工艺分析和工艺参数计算，根据零件所需冷冲压工序设计出连续冲压模具，同时运用AutoCAD绘制二维模具装配图和零件图还得同时对部分零件进行了加工工艺分析。
该零件复杂且尺寸不规则，这对模具设计和展开排样提出了较高的要求，特别是弯曲过程，需要合理的安排工艺，巧妙的设计冲模来解决，对于部分不关键的零件可适当降低尺寸公差要求，设计中尽可能使用标准件，有利于设计成本的降低。
关键词：冷冲压模具，工艺分析，连续模，打火机金属外壳AbstractThis topic lighter metal exterior cold stamping mould design, through the design, further stamping mould desi gn process using blanking, punching, bending stamping process design of cold stamping mould, needs to solve the key problems of many parts, technical analysis, stamping process scheme and the die structure and design of stamping mould parts process paramet ers parameter selection and calculation, stamping, assembly and detail drawings. Need to use machines, materials, stamping, molding, cold, 3d design of computer science knowledge, need quite a broad knowledge and professional level. Through the analysis of the technology of parts and the process parameters calculation, cold stamping parts needed to process a compound stamping mould design, and using AutoCAD assembly drawing two-dimensional mould parts and also have also made for parts processing analysis. The components and complex, the size of irregular of mold design and layout puts forward higher requirements, especially the bending process, need reasonable arrangement of the clever design process, stamping parts, to solve the key parts for not properly r educe dimension tolerance requirement,design as far as possible, to use standard design cost reduction.keywords:Cold stamping mould，Process analysis，Continuous mode，Lighter metal shell目录1 引言 (5)2 工艺方案确定 (7)2.1 零件及冲压工艺分析 (7)2.2 工艺方案确定与工艺流程图 (8)2.2.1工艺方案确定 (8)2.2.2工艺流程确定 (8)3 工艺参数的计算 (10)3.1 毛坯的尺寸计算 (11)3.2 冲裁排样及材料利用率的计算 (11)3.3各部分工艺力的计算 (12)3.3.1 冲裁压力的计算 (12)4 主要工作部分尺寸计算 (14)4.1 预切断凸凹模的刃口尺寸计算 (15)4.2 冲孔凸凹模刃口尺寸计算 (15)4.3弯曲冲孔凸凹模高度的确定 (16)4.4冲孔凸模的强度和刚度校核 (17)4.5凸凹模的结构选择设计 (18)5 其他零件设计 (18)6 压力机的选择 (25)7 部分零件加工工艺过程 (26)8 模具的装配和使用 (28)9 经济性分析 (30)10 结论 (31)参考文献 (32)致谢 (33)1 引言改革开放以来，随着国民经济的高速发展，市场对模具的需求量不断增长。
近年来，模具工业一直以15%左右的增长速度快速发展，模具工业企业的所有制成分也发生了巨大变化，除了国有专业模具厂外，集体、合资、独资和私营也得到了快速发展。
随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。
而模具制造是整个链条中最基础的要素之一，模具制造技术现已成为衡量一个国家制造业水平高低的重要标志，并在很大程度上决定企业的生存空间。
近年许多模具企业加大了用于技术进步的投资力度，将技术进步视为企业发展的重要动力。
一些国内模具企业已普及了二维CAD，并陆续开始使用UG、Pro/Engineer、I-DEAS、Euclid-IS等国际通用软件，个别厂家还引进了Moldflow、C-Flow、DYNAFORM、Optris和MAGMASOFT等CAE软件，并成功应用于冲压模的设计中。
日前，中国模具协会企业年报显示：2006年我国模具工业总产值已达516亿元，其中冲压模具、压铸模具等约占总量的80％。
预计到2010年，国内模具市场需求量将在1200亿元人民币左右。
据介绍，目前我国汽车模具潜在市场十分巨大。
质量好的冲压模具在汽车整车等行业供不应求。
因此未来我国机械行业中，模具的发展——特别是冷冲压模具的发展就显得尤为重要。
据中国模具工业协会发布的统计材料，2004年我国冲压模具总产出约为220亿元，其中出口0.75亿美元，约合6.2亿元。
根据我国海关统计资料，2004年我国共进口冲压模具 5.61亿美元，约合46.6亿元。
从上述数字可以得出2004年我国冲压模具市场总规模约为266.6亿元。
其中国内市场总需求为260.4亿元，总供应约为213.8亿元，市场满足率为82%。
在上述供求总体情况中，有几个具体情况必须说明：一是进口模具大部分是技术含量高的大型精密模具，而出口模具大部分是技术含量较低的中低档模具，因此技术含量高的中高档模具市场满足率低于冲压模具总体满足率，这些模具的发展已滞后于冲压件生产，而技术含量低的中低档模具市场满足率要高于冲压模具市场总体满足率；二是由于我国的模具价格要比国际市场低格低许多，具有一定的竞争力，因此其在国际市场的前景看好，2005年冲压模具出口达到 1.46亿美元，比2004年增长94.7%就可说明这一点。
标志冲模技术先进水平的多工位级进模和多功能模具，是我国重点发展的精密模具品种。
有代表性的是集机电一体化的铁芯精密自动阀片多功能模具，已基本达到国际水平。
但总体上和国外多工位级进模相比，在制造精度、使用寿命、模具结构和功能上，仍存在一定差距冷冲压是一种先进的金属加工方法，它具有生产效率高，加工成本低，材料利用率高，产品尺寸精度稳定，操作简单易于实现机械化和自动化等一系列优点，因而在批量生产中得到了广泛的应用，在现代化工业生产中占有十分重要的地位，是国防工业及民用工业生产中必不可少的加工方法。
在经过实习后首先考虑的是在最少的时间用最快的速度制造出最多的零件，同时又要保证质量，这就需要设计者在设计时注意很多的问题，譬如制造模具的成本，模具的寿命，生产出制件的质量等等。
我国的冲压模具设计制造能力与市场需要和国际先进水平相比仍有较大差距。
这些主要表现在高档轿车和大中型汽车覆盖件模具及高精度冲模方面，无论在设计还是加工工艺和能力方面，都存在较大差距。
轿车覆盖件模具，具有设计和制造难度大，质量和精度要求高的特点，可代表覆盖件模具的水平。
虽然在设计制造方法和手段方面已基本达到了国际水平，模具结构功能方面也接近国际水平，在轿车模具国产化进程中前进了一大步，但在制造质量、精度、制造周期等方面，与国外相比还存在一定的差距。
本课题以日长生活中常用的一个典型零件—打火机金属外壳为冲压模具设计对象，通过对其进行冷冲压工艺分析，设计出合理适用的冷冲压模具，绘制出落料冲孔弯曲级进模装配图。
因为该零件形状复杂且曲面多，其冲压模具设计方法与汽车覆盖件模具相似，这正是我国冲压模具设计制造能力与国外的差距所在，因此此次设计具有较大地难度，要成功设计出该模需要对模具有深刻的理解和认识。
2 工艺方案确定2.1零件及冲压工艺分析本次毕业设计课题源自我们日常生活中最常用的打火机通过选出其中一个较典型且复杂的零件—打火机金属外壳来开展冲压模具设计。
工件冲压技术要求如下:材料牌号：SPHDZ材料厚度：0.5mm生产批量：中批量未注公差：按IT14级确定图2-1 打火机金属外壳从图2-1中可以看出该工件形状较复杂且曲面多，需要运用落料、冲孔、弯曲等多种冲压工序才能加工出来，设计起来较复杂，需要设计一套连续模具才能将该工件加工出来。
但由于该工件精度公差不高，按IT14级确定，因此该模具结构设计的精度适当即可。
该工件原材料为热轧钢带，材料为SPHDZ，具有强度低、延伸好、外观颜色不亮等力学性能，适用冲压模具加工。
工件脱氧方式和化学成分如表2-1所示。
料厚t=0.5mm，属于薄料件，冲压时需要特殊处理，在设计此模具时主要考虑模具材料和结构的选择，确定一定的模具寿命。
但有几点要注意：(1)工件冲孔处要合理安排工序；(2)工件先冲孔后落料；(3)应重视模具材料和结构的选择，保证一定的模具寿命；(4)模具结构形式的确定：因该制件较薄，为保证制件平整，采用弹压卸料装置。
