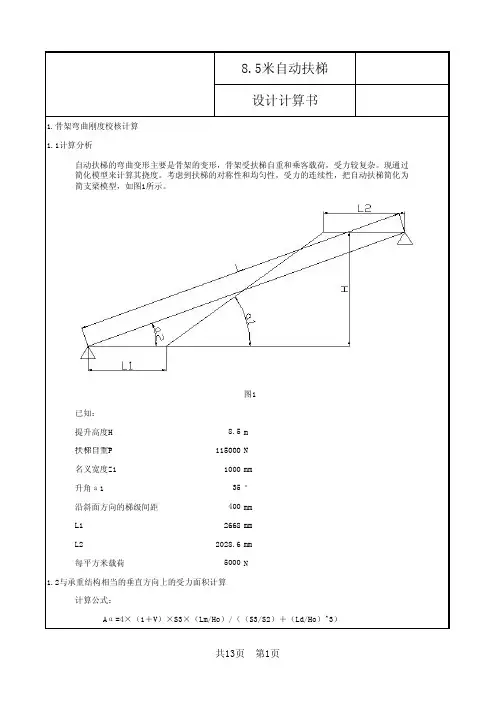

自动扶梯设计计算书H=9.9m.

结构计算书荷载1.1恒载: 6KN/M21.2活载: 3KN/M22.1计算总信息文件总信息 ..............................................结构材料信息: 钢与砼混合结构混凝土容重 (kN/m3): Gc = 25.00钢材容重 (kN/m3): Gs = 78.00水平力的夹角(Degree) ARF = 0.00地下室层数: MBASE= 0竖向荷载计算信息: 按模拟施工1加荷计算风荷载计算信息: 计算X,Y两个方向的风荷载地震力计算信息: 计算X,Y两个方向的地震力“规定水平力”计算方法: 楼层剪力差方法(规范方法) 结构类别: 钢框架结构裙房层数: MANNEX= 0转换层所在层号： MCHANGE= 0嵌固端所在层号： MQIANGU= 1墙元细分最大控制长度(m) DMAX= 1.00弹性板细分最大控制长度(m) DMAX_S= 1.00弹性板与梁变形是否协调是墙元网格: 侧向出口结点是否对全楼强制采用刚性楼板假定否地下室是否强制采用刚性楼板假定: 否墙梁跨中节点作为刚性楼板的从节点是计算墙倾覆力矩时只考虑腹板和有效翼缘否采用的楼层刚度算法层间剪力比层间位移算法结构所在地区全国风荷载信息 ..........................................修正后的基本风压 (kN/m2): WO = 0.30风荷载作用下舒适度验算风压(kN/m2): WOC= 0.30地面粗糙程度: B 类结构X向基本周期（秒）: Tx = 0.26结构Y向基本周期（秒）: Ty = 0.26是否考虑顺风向风振: 是风荷载作用下结构的阻尼比(%): WDAMP= 2.00风荷载作用下舒适度验算阻尼比(%): WDAMPC= 2.00是否计算横风向风振: 否是否计算扭转风振: 否承载力设计时风荷载效应放大系数: WENL= 1.00体形变化分段数: MPART= 1各段最高层号: NSTI= 1各段体形系数(X): USIX= 1.30各段体形系数(Y): USIY= 1.30地震信息 ............................................振型组合方法(CQC耦联;SRSS非耦联) CQC 计算振型数: NMODE= 3地震烈度: NAF = 7.00场地类别: KD =II 设计地震分组: 一组特征周期 TG = 0.35地震影响系数最大值 Rmax1 = 0.08用于12层以下规则砼框架结构薄弱层验算的地震影响系数最大值 Rmax2 = 0.50框架的抗震等级: NF = 2剪力墙的抗震等级: NW = 3钢框架的抗震等级: NS = 4抗震构造措施的抗震等级: NGZDJ =不改变重力荷载代表值的活载组合值系数: RMC = 0.50周期折减系数: TC = 1.00结构的阻尼比 (%): DAMP = 5.00中震(或大震)设计: MID =不考虑是否考虑偶然偏心: 否是否考虑双向地震扭转效应: 否是否考虑最不利方向水平地震作用: 否按主振型确定地震内力符号: 否斜交抗侧力构件方向的附加地震数 = 0活荷载信息 ..........................................考虑活荷不利布置的层数从第 1 到1层柱、墙活荷载是否折减不折算传到基础的活荷载是否折减折算考虑结构使用年限的活荷载调整系数 1.00------------柱，墙，基础活荷载折减系数-------------计算截面以上的层数---------------折减系数1 1.002---3 0.854---5 0.706---8 0.659---20 0.60> 20 0.55调整信息 ........................................梁刚度放大系数是否按2010规范取值：是托墙梁刚度增大系数： BK_TQL = 1.00梁端弯矩调幅系数： BT = 0.85梁活荷载内力增大系数： BM = 1.00连梁刚度折减系数： BLZ = 0.60梁扭矩折减系数： TB = 0.40全楼地震力放大系数： RSF = 1.000.2Vo 调整分段数： VSEG = 1第 1段起始和终止层号： KQ1 = 1, KQ2 = 1 0.2Vo 调整上限： KQ_L = 2.00框支柱调整上限： KZZ_L = 5.00顶塔楼内力放大起算层号： NTL = 0顶塔楼内力放大： RTL = 1.00框支剪力墙结构底部加强区剪力墙抗震等级自动提高一级:是柱实配钢筋超配系数 CPCOEF91 = 1.15墙实配钢筋超配系数 CPCOEF91_W = 1.15是否按抗震规范5.2.5调整楼层地震力IAUTO525 = 1弱轴方向的动位移比例因子 XI1 = 0.00强轴方向的动位移比例因子 XI2 = 0.00是否调整与框支柱相连的梁内力 IREGU_KZZB = 0薄弱层判断方式：按高规和抗规从严判断强制指定的薄弱层个数 NWEAK = 0薄弱层地震内力放大系数 WEAKCOEF = 1.25强制指定的加强层个数 NSTREN = 0配筋信息 ........................................梁箍筋强度 (N/mm2): JB = 270柱箍筋强度 (N/mm2): JC = 270墙水平分布筋强度 (N/mm2): FYH = 210墙竖向分布筋强度 (N/mm2): FYW = 300边缘构件箍筋强度 (N/mm2): JWB = 210梁箍筋最大间距 (mm): SB = 100.00柱箍筋最大间距 (mm): SC = 100.00墙水平分布筋最大间距 (mm): SWH = 200.00墙竖向分布筋配筋率 (%): RWV = 0.30结构底部单独指定墙竖向分布筋配筋率的层数: NSW = 0结构底部NSW层的墙竖向分布配筋率(%): RWV1 = 0.60梁抗剪配筋采用交叉斜筋时箍筋与对角斜筋的配筋强度比: RGX = 1.00设计信息 ........................................结构重要性系数: RWO = 1.00钢柱计算长度计算原则(X向/Y向): 有侧移/有侧移梁端在梁柱重叠部分简化: 不作为刚域柱端在梁柱重叠部分简化: 不作为刚域是否考虑 P-Delt 效应：否柱配筋计算原则: 按单偏压计算按高规或高钢规进行构件设计: 否钢构件截面净毛面积比: RN = 0.85梁保护层厚度 (mm): BCB = 20.00柱保护层厚度 (mm): ACA = 20.00剪力墙构造边缘构件的设计执行高规7.2.16-4: 是框架梁端配筋考虑受压钢筋: 是结构中的框架部分轴压比限值按纯框架结构的规定采用:否当边缘构件轴压比小于抗规6.4.5条规定的限值时一律设置构造边缘构件: 是是否按混凝土规范B.0.4考虑柱二阶效应: 否支撑按柱设计临界角度: 20.00荷载组合信息 ........................................恒载分项系数: CDEAD= 1.20活载分项系数: CLIVE= 1.40风荷载分项系数: CWIND= 1.40水平地震力分项系数: CEA_H= 1.30竖向地震力分项系数: CEA_V= 0.50温度荷载分项系数: CTEMP = 1.40吊车荷载分项系数: CCRAN = 1.40特殊风荷载分项系数: CSPW = 1.40活荷载的组合值系数: CD_L = 0.70风荷载的组合值系数: CD_W = 0.60重力荷载代表值效应的活荷组合值系数: CEA_L = 0.50重力荷载代表值效应的吊车荷载组合值系数:CEA_C = 0.50吊车荷载组合值系数: CD_C = 0.70温度作用的组合值系数:仅考虑恒载、活载参与组合: CD_TDL = 0.60考虑风荷载参与组合: CD_TW = 0.00考虑地震作用参与组合: CD_TE = 0.00砼构件温度效应折减系数: CC_T = 0.30剪力墙底部加强区的层和塔信息.......................层号塔号1 1用户指定薄弱层的层和塔信息.........................层号塔号用户指定加强层的层和塔信息.........................层号塔号约束边缘构件与过渡层的层和塔信息...................层号塔号类别1 1 约束边缘构件层********************************************************** 各层的质量、质心坐标信息 **********************************************************层号塔号质心 X 质心 Y 质心 Z 恒载质量活载质量附加质量质量比(m) (m) (t) (t)1 1 10.131 11.408 5.350 23.6 1.2 0.01.00活载产生的总质量 (t): 1.170恒载产生的总质量 (t): 23.639附加总质量 (t): 0.000结构的总质量 (t): 24.809恒载产生的总质量包括结构自重和外加恒载结构的总质量包括恒载产生的质量和活载产生的质量和附加质量活载产生的总质量和结构的总质量是活载折减后的结果 (1t = 1000kg)********************************************************** 各层构件数量、构件材料和层高 **********************************************************层号(标准层号) 塔号梁元数柱元数墙元数层高累计高度(混凝土/主筋) (混凝土/主筋) (混凝土/主筋) (m) (m)1( 1) 1 7(30/ 360) 4(30/ 360) 0(30/ 300) 5.350 5.350********************************************************** 风荷载信息 **********************************************************层号塔号风荷载X 剪力X 倾覆弯矩X 风荷载Y 剪力Y 倾覆弯矩Y1 1 11.25 11.3 60.2 8.97 9.0 48.0===========================================================================各楼层等效尺寸(单位:m,m**2)===========================================================================层号塔号面积形心X 形心Y 等效宽B 等效高H 最大宽BMAX 最小宽BMIN1 1 7.35 9.75 11.80 2.45 3.00 3.00 2.45===========================================================================计算信息===========================================================================计算日期 : 2013.12.26开始时间 : 13:32:11可用内存 : 1244.0MB第一步: 数据预处理第二步: 计算每层刚度中心、自由度、质量等信息第三步: 地震作用分析第四步: 风及竖向荷载分析第五步: 计算杆件内力结束日期 : 2013.12.26时间 : 13:32:21总用时 : 0: 0:10===========================================================================各层刚心、偏心率、相邻层侧移刚度比等计算信息Floor No : 层号Tower No : 塔号Xstif，Ystif : 刚心的 X，Y 坐标值Alf : 层刚性主轴的方向Xmass，Ymass : 质心的 X，Y 坐标值Gmass : 总质量Eex，Eey : X，Y 方向的偏心率Ratx，Raty : X，Y 方向本层塔侧移刚度与下一层相应塔侧移刚度的比值(剪切刚度)Ratx1，Raty1 : X，Y 方向本层塔侧移刚度与上一层相应塔侧移刚度70%的比值或上三层平均侧移刚度80%的比值中之较小者RJX1，RJY1，RJZ1: 结构总体坐标系中塔的侧移刚度和扭转刚度(剪切刚度)RJX3，RJY3，RJZ3: 结构总体坐标系中塔的侧移刚度和扭转刚度(地震剪力与地震层间位移的比)===========================================================================Floor No. 1 Tower No. 1Xstif= 9.7540(m) Ystif= 10.6209(m) Alf = 0.0000(Degree)Xmass= 10.1312(m) Ymass= 11.4080(m) Gmass(活荷折减)= 25.9795( 24.8095)(t)Eex = 0.2126 Eey = 0.4001Ratx = 1.0000 Raty = 1.0000Ratx1= 1.0000 Raty1= 1.0000薄弱层地震剪力放大系数= 1.00RJX1 = 4.2470E+04(kN/m) RJY1 = 3.4220E+04(kN/m) RJZ1 = 0.0000E+00(kN/m)RJX3 = 2.4386E+04(kN/m) RJY3 = 1.2211E+04(kN/m) RJZ3 = 0.0000E+00(kN/m)---------------------------------------------------------------------------X方向最小刚度比: 1.0000(第 1层第 1塔)Y方向最小刚度比: 1.0000(第 1层第 1塔)============================================================================结构整体抗倾覆验算结果============================================================================抗倾覆力矩Mr 倾覆力矩Mov 比值Mr/Mov 零应力区(%)X风荷载 309.6 40.1 7.72 0.00Y风荷载 388.6 32.0 12.14 0.00X 地震 303.9 51.6 5.89 0.00Y 地震 381.4 68.6 5.56 0.00============================================================================结构舒适性验算结果(仅当满足规范适用条件时结果有效)============================================================================按高钢规计算X向顺风向顶点最大加速度(m/s2) = 0.174按高钢规计算X向横风向顶点最大加速度(m/s2) = 0.160按荷载规范计算X向顺风向顶点最大加速度(m/s2) = 0.128按荷载规范计算X向横风向顶点最大加速度(m/s2) = 0.148按高钢规计算Y向顺风向顶点最大加速度(m/s2) = 0.139按高钢规计算Y向横风向顶点最大加速度(m/s2) = 0.160按荷载规范计算Y向顺风向顶点最大加速度(m/s2) = 0.102按荷载规范计算Y向横风向顶点最大加速度(m/s2) = 0.144============================================================================结构整体稳定验算结果============================================================================ 层号 X向刚度 Y向刚度层高上部重量 X刚重比 Y刚重比1 0.244E+05 0.122E+05 5.35 316. 412.31 206.46 该结构刚重比Di*Hi/Gi大于10,能够通过高规(5.4.4)的整体稳定验算该结构刚重比Di*Hi/Gi大于20,可以不考虑重力二阶效应*********************************************************************** 楼层抗剪承载力、及承载力比值 ***********************************************************************Ratio_Bu: 表示本层与上一层的承载力之比---------------------------------------------------------------------- 层号塔号 X向承载力 Y向承载力 Ratio_Bu:X,Y----------------------------------------------------------------------1 1 0.4739E+03 0.7649E+03 1.00 1.00X方向最小楼层抗剪承载力之比: 1.00 层号: 1 塔号: 1Y方向最小楼层抗剪承载力之比: 1.00 层号: 1 塔号: 12.2各层几何模型2.3各层恒、活载模型2.4位移输出文件周期，地震力与振型输出文件(总刚分析方法)====================================================================== 考虑扭转耦联时的振动周期(秒)、X,Y 方向的平动系数、扭转系数振型号周期转角平动系数 (X+Y) 扭转系数1 0.2824 95.87 0.98 ( 0.01+0.97 ) 0.022 0.2100 13.09 0.61 ( 0.58+0.03 ) 0.393 0.1395 175.14 0.42 ( 0.41+0.00 ) 0.58地震作用最大的方向 = -86.543 (度)============================================================ 仅考虑 X 向地震作用时的地震力Floor : 层号Tower : 塔号F-x-x : X 方向的耦联地震力在 X 方向的分量F-x-y : X 方向的耦联地震力在 Y 方向的分量F-x-t : X 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)1 1 0.20 -1.97 -0.55振型 2 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)1 1 11.47 2.67 -16.81振型 3 的地震力-------------------------------------------------------Floor Tower F-x-x F-x-y F-x-t(kN) (kN) (kN-m)1 1 8.18 -0.70 17.37各振型作用下 X 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 0.202 11.473 8.18X向地震作用参与振型的有效质量系数-------------------------------------------------------振型号有效质量系数(%)1 1.022 57.783 41.20各层 X 方向的作用力(CQC)Floor : 层号Tower : 塔号Fx : X 向地震作用下结构的地震反应力Vx : X 向地震作用下结构的楼层剪力Mx : X 向地震作用下结构的弯矩Static Fx: 底部剪力法 X 向的地震力------------------------------------------------------------------------------------------Floor Tower Fx Vx (分塔剪重比) (整层剪重比) Mx Static Fx(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)1 1 14.46 14.46( 5.83%) ( 5.83%) 77.37 19.85抗震规范(5.2.5)条要求的X向楼层最小剪重比 = 1.60%X 方向的有效质量系数: 100.00%============================================================仅考虑 Y 向地震时的地震力Floor : 层号Tower : 塔号F-y-x : Y 方向的耦联地震力在 X 方向的分量F-y-y : Y 方向的耦联地震力在 Y 方向的分量F-y-t : Y 方向的耦联地震力的扭矩振型 1 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)1 1 -1.97 19.17 5.39振型 2 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)1 1 2.67 0.62 -3.91振型 3 的地震力-------------------------------------------------------Floor Tower F-y-x F-y-y F-y-t(kN) (kN) (kN-m)1 1 -0.70 0.06 -1.48各振型作用下 Y 方向的基底剪力-------------------------------------------------------振型号剪力(kN)1 19.172 0.623 0.06Y向地震作用参与振型的有效质量系数-------------------------------------------------------振型号有效质量系数(%)1 96.582 3.123 0.30各层 Y 方向的作用力(CQC)Floor : 层号Tower : 塔号Fy : Y 向地震作用下结构的地震反应力Vy : Y 向地震作用下结构的楼层剪力My : Y 向地震作用下结构的弯矩Static Fy: 底部剪力法 Y 向的地震力------------------------------------------------------------------------------------------Floor Tower Fy Vy (分塔剪重比) (整层剪重比) My Static Fy(kN) (kN) (kN-m) (kN)(注意:下面分塔输出的剪重比不适合于上连多塔结构)1 1 19.24 19.24( 7.76%) ( 7.76%) 102.94 19.85抗震规范(5.2.5)条要求的Y向楼层最小剪重比 = 1.60%Y 方向的有效质量系数: 100.00%==========各楼层地震剪力系数调整情况 [抗震规范(5.2.5)验算]==========层号塔号 X向调整系数 Y向调整系数1 1 1.000 1.000**本文件结果是在地震外力CQC下的统计结果，内力CQC统计结果见WV02Q.OUT 2.5钢结构构件应力文件2.6柱脚计算结果文件设计结果文件：Stssupp.out日期：2013/12/26时间：14:08:37工字型固接柱脚连接类型: 外露式柱脚无锚栓支承托座柱编号 = 3采用钢截面: HW350X350X12X19柱脚混凝土标号: C30柱脚底板钢号: Q345柱脚底板尺寸 B x H x T = 390 x 600 x 20锚栓钢号: Q235锚栓直径 D = 27锚栓垫板尺寸 B x T = 70 x 14翼缘侧锚栓数量 = 2腹板侧锚栓数量 = 3柱底混凝土承压计算：控制内力: N=15.78 kN，Mx=-18.83 kN*m，My=-2.55 kN*m （控制组合号：31）（注：控制组合为地震作用组合，考虑承载力抗震调整）柱脚混凝土最大压应力σc：1.88 N/mm2柱脚混凝土轴心抗压强度设计值fc：14.30 N/mm2σc=1.88 <= fc=14.30，柱底混凝土承压验算满足。

扶梯安装施工组织设计（施工方案）项目名称：编制：审核：批准：电梯安装有限公司2014年 03 月06 日目录一、编制依据文件二、工程概况三、工程组织3.1人员组织3.2施工过程控制3.3施工质量管理3.4施工安全管理四、安装阶段的成品保护问题五、调试和验收六、工程竣工移交七、附件及图纸附件一自动扶梯安装工艺流程图一、编制依据：1．国家标准《电梯制造与安装安全规范》 GB7588-20032．国家标准《电梯安装验收规范》 GB10060-933．国家标准《建筑工程施工质量验收统一标准》 GB50300-20014．国家标准《电梯工程施工质量验收规范》 GB50310-20025．国家标准《电梯技术条件》 GB10058-976．国家标准《自动扶梯和自动人行道的制造与安装安全规范 GB16899-977．发包商随机提供的营业设计图纸8．产品销售合同与产品安装合同9．施工联系单及有关会议纪要10．本公司质量管理体系要求二、工程概况：工程名称：我公司将始终贯彻“顾客满意、合法经营，是我们永远恒的追求”的质量方针，严格按照公司质量管理体系的要求，精心组织、合理安排，避免发生等工、怠工现象，确保施工进度与安装质量和安全。

三、工程组织1．1施工质量管理网络图2、施工过程控制2.1自动扶梯的土建测量2.1.1常用机具钢卷尺、线坠、经纬仪（或全站仪）。

2.1.2施工条件（1）现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》的要求。

（2）安装口内及四周无杂物、积水。

（3）扶梯上、下支撑面预埋钢板符合图纸要求。

（4）土建单位已提供明显的水平基准线标识。

2.1.3施工方法（1）提升高度测量方法一：以上支撑面预埋钢板为上测点，下支撑面预埋钢板所在水平面为下测点，用钢卷尺测量上测点至下测点间的垂直距离。

方法二：用经纬仪或全站仪测量上、下支撑面预埋钢板间的高差。

（2）跨度测量方法一：从上支撑面预埋钢板边沿垂下一线坠，用钢卷尺测量该垂线与下支撑面预埋钢板内沿的水平距离。

楼梯详细手算计算书（结构设计）平台板设计（对斜板取1m 宽作为其计算单元） （TB-1）1、确定斜板板厚度t斜板的水平投影净长 L 1n =3080 mm斜板的斜向净长 L 1n ，= L 1n /cos α=3080/（280/22280150+）=3080/0。

881=3496 mm斜板厚度t 1=(1/25～1/30)L 1n ，=（1/25～1/30）×3496=140~117 mm ， 取t 1=120 mm 2、荷载计算荷载种类荷载标准值（kN/m ）恒荷载栏杆自重0。

2锯齿形斜板自重 r 2(d/2+t 1/cos α）=25×(0。

15/2+0.12/0.881)=5.28 20厚面层 r 1c 1（e+d ）/e=20×0。

02×(0。

28+0。

15）/0.28=0。

61板底20厚混合砂浆 r 3c 2/cos α=17×0.02/0。

881=0.39横荷载合计g 6.5 活荷载3.5注：r 1、r 2、r 3为材料容重 E 、d 为踏步宽和高 c 1为踏步面层厚度 α为楼梯斜板的倾角 t 1为斜板的厚度 c 2为板底粉刷的厚度 3、荷载效应组合由可变荷载效应控制的组合: P=1.2×6.5+1。

4×3。

5=12。

7 kN/m由永久荷载效应控制的组合: P=1.35×6.5+1.4×0。

7×3.5=12。

21 kN/m 所以选永久荷载效应控制的组合来进行计算，取P=12。

7 kN/m 4、内力计算斜板的内力一般只需计算跨中最大弯矩即可.考虑到斜板两端均与梁整体浇注,对板有约束作用，所以跨中最大弯矩取:M=Pl 1n 2/10=12.7×3。

082/10=12。

05 kN ·m 5、配筋计算h 0=t 1—20=120—20=100 mmαs =M/α1f c bh 0 2 =12.05×106 /（1。

人货电梯附墙处结构强度复核计算算经过受力分析比较选取3#电梯所附着梁进行复核，其受力情况最不利。

1、人货电梯附墙类型选择及布置情况本工程采用的扶墙形及3#电梯信息：2、框架梁承载力验算附墙架对墙面的作用力计算：KN B L P 5.6005.215256000031501.260=⨯⨯=⨯⨯=(公式变更参照说明书)3、结构梁强度验框架梁承受附墙杆对其产生的最大荷载为（60.5kN），附墙杆两端作用于同一根框架梁，下面对次梁进行结构强度复核。

计算模型假定：计算时考虑楼面荷载作用及电梯附墙对楼面结构的作用。

楼面荷载和附着结构荷载由结构梁承担；附着水平荷载由梁传至楼板承担；因此按作用力形式，结构梁水平向按剪扭构件考虑、竖向承受结构自重产生的弯矩；楼板结构按受拉（压）构件考虑。

取上述两种情况中结构梁受力最不利状态。

（1）荷载计算1、自重及活载（考虑2.5kN/m2）产生的均布荷载⨯⨯+2.1=25(+⨯2.0=⨯⨯⨯+⨯1811)8.04.q/mkN.02.0(255955.2.0)8.04.12、竖向力N=R=0kN3、水平力P=60.5kN4、水平力以板为支点产生的偏心距 mm e 140218050=+= 5、水平向产生的扭矩m kN e P T ∙=⨯=∙=5.814.05.606、梁端产生的水平剪力，由板承担V=60.5kN7、梁板自重产生的竖向剪力，由梁承担V=1/2×11.4×5.985=34.1kN8、梁板自重产生弯矩 m kN M ∙=⨯⨯=04.51985.54.11812（2）梁承载力复核计算混凝土C30222/1.20,/3.14,/43.1mm N f mm N f mm N f ck c t ===钢筋 Ⅲ级：2/360mm N f f yv y ==mm mm mm h o 57025595=-=箍筋内核心区域尺寸mm b mm h cor cor 138,533==()mm mm u cor 134********=+= ()1-6.4.3)2010-(GB50010 67.1056666620059536200735541385333222mm W mm mm A t cor =-⨯==⨯=1）受力计算形式确定kN bh f kN V mmh mm b mm N f kNV t t 86.5557020043.135.035.01.34570,200,/43.11.3400=⨯⨯⨯=<=====由（GB50010—2010）6.4.12知，仅需对此梁进行正截面受弯承载力和纯扭构件的受扭承载力计算2）纯扭验算对钢筋混凝土受扭构件，其ζ值应符合0.6≤ζ≤1.7的要求，当ζ>1.7时，取ζ=1.7。

泰山广场重载交通型自动扶梯技术参数（1）制造、安装及验收标准1）本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。

（包括但不限于）2）《自动扶梯和自动人行道的制造与安装安全规范》GB16899-97；《电梯工程施工质量验收规范》GB 50310－2002；3）电磁兼容技术——抗干扰（EMC）标准：EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰（脉冲）标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4）省防火部门的条例及相关的中国国家防火规则5）应保证设备达到或优于国家规定的现行相关标准。

6）提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。

注：各项标准，均以设备制造、安装验收时的最新标准为准；未尽部分应符合国家相关标准和规范。

（2）技术条件A、环境条件1）环境温度：-5℃～40℃2）相对湿度：5～95%（无结露）；3）极限高温：45℃；极限低温：-9.3℃。

B、安装条件每部自动扶梯类型将在设备清单表或施工图中说明。

（3）基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品；1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。

自动扶梯应可每天运行20小时，每周运行140小时；任何3小时能以100%制动载荷连续运行1小时。

运行性能a)扶手带的运行速度相对于梯级的速度匀差为0～+2%。

b）在额定频率和电压下，梯级沿运行方向空载时所测得的速度与额定速度之间的最大允许偏差为±5%。

c)自动扶梯应运行平稳。

速度转换不应大于0.1m/s。

d）自动扶梯运行时不得有异常噪音，在梯级及盖板上方1m处，噪音不大于65dB。

自动扶梯设计计算书一. 速度计算：(1) 梯级运行速度校核：电动机转速n=960r/min减速机输出转速n 1=39。

18r/min 梯级运行速度V=πd(Z 1×n 1/Z 2)÷60=3.14×0.683(23×39。

18/65）÷60 =0.495（m/s ）与额定速度偏差%5%5.0005.05.05.0495.0<==- 满足标准（GB16899—1997第12.2。

3条要求）(2) 扶手带运行速度校核：度Vf=π(d 5+10)(Z 1×n 1×Z 3/Z 2×Z 4）÷60=3。

14×（587+10）（23×39.18×30/65)÷60 =0。

499（m/s)与额定速度偏差%2%4.0004.0495.0495.0499.0<==-满足标准（GB16899—1997第7.1条要求)二. 功率计算：(1) 乘客载荷：每节梯级载荷:W 1=1200N承载梯级数量：H/X 1=9.9×1000/200 =49。

5 因此W=1200×49.5=59400N(2) 由运动部件的摩擦所引起的能量损耗系数η1:当α=30°时，η1=0.12(3) 电动机效率η=0.83,满载系数φ=1P=FV/（1-η1)×η=Vw φsin30°/（1-η1)×η =20。

33(KW ）考虑扶手带消耗功率1。

6KW 选用11×2=22(KW) 双驱动三. 梯级链及驱动链安全系数计算：梯级链与驱动链破断载荷为180KN梯级链涨紧装置的弹簧涨紧力为2600N （单侧1300N ）(1) 梯级链安全系数计算根据EN115;1995第9。

1。

2条规定计算链条安全系数的乘客载荷为：W=5000ZH/tg30°(Z=1m 、H=9。

泰山广场重载交通型自动扶梯技术参数（1）制造、安装及验收标准1）本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。

（包括但不限于）2）《自动扶梯和自动人行道的制造与安装安全规范》GB16899-97；《电梯工程施工质量验收规范》GB 50310－2002；3）电磁兼容技术——抗干扰（EMC）标准：EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰（脉冲）标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4）省防火部门的条例及相关的中国国家防火规则5）应保证设备达到或优于国家规定的现行相关标准。

6）提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。

注：各项标准，均以设备制造、安装验收时的最新标准为准；未尽部分应符合国家相关标准和规范。

（2）技术条件A、环境条件1）环境温度：-5℃～40℃2）相对湿度：5～95%（无结露）；3）极限高温：45℃；极限低温：-9.3℃。

B、安装条件每部自动扶梯类型将在设备清单表或施工图中说明。

（3）基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品；1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。

自动扶梯应可每天运行20小时，每周运行140小时；任何3小时能以100%制动载荷连续运行1小时。

运行性能a)扶手带的运行速度相对于梯级的速度匀差为0～+2%。

b）在额定频率和电压下，梯级沿运行方向空载时所测得的速度与额定速度之间的最大允许偏差为±5%。

c)自动扶梯应运行平稳。

速度转换不应大于0.1m/s。

d）自动扶梯运行时不得有异常噪音，在梯级及盖板上方1m处，噪音不大于65dB。

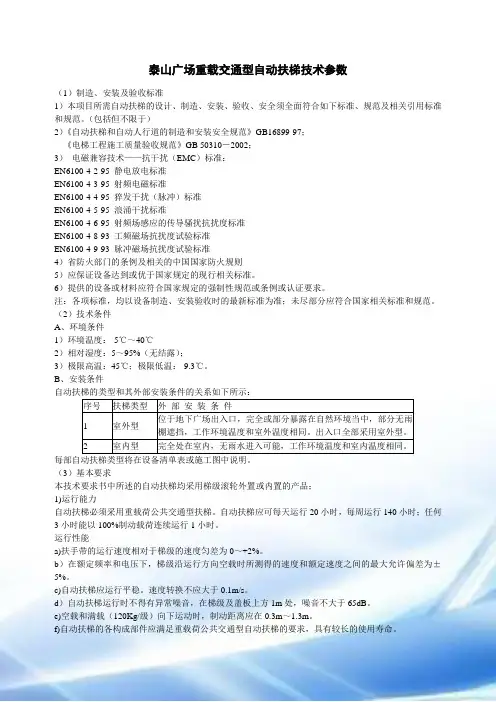

泰山广场重载交通型自动扶梯技术参数（1）制造、安装及验收标准1）本项目所需自动扶梯的设计、制造、安装、验收、安全须全面符合如下标准、规范及相关引用标准和规范。

（包括但不限于）2）《自动扶梯和自动人行道的制造和安装安全规范》GB16899-97；《电梯工程施工质量验收规范》GB 50310－2002；3）电磁兼容技术——抗干扰（EMC）标准：EN6100-4-2-95 静电放电标准EN6100-4-3-95 射频电磁标准EN6100-4-4-95 猝发干扰（脉冲）标准EN6100-4-5-95 浪涌干扰标准EN6100-4-6-95 射频场感应的传导骚扰抗扰度标准EN6100-4-8-93 工频磁场抗扰度试验标准EN6100-4-9-93 脉冲磁场抗扰度试验标准4）省防火部门的条例及相关的中国国家防火规则5）应保证设备达到或优于国家规定的现行相关标准。

6）提供的设备或材料应符合国家规定的强制性规范或条例或认证要求。

注：各项标准，均以设备制造、安装验收时的最新标准为准；未尽部分应符合国家相关标准和规范。

（2）技术条件A、环境条件1）环境温度：-5℃～40℃2）相对湿度：5～95%（无结露）；3）极限高温：45℃；极限低温：-9.3℃。

B、安装条件序号扶梯类型外部安装条件1 室外型位于地下广场出入口，完全或部分暴露在自然环境当中，部分无雨棚遮挡，工作环境温度和室外温度相同。

出入口全部采用室外型。

2 室内型完全处在室内，无雨水进入可能，工作环境温度和室内温度相同。

每部自动扶梯类型将在设备清单表或施工图中说明。

（3）基本要求本技术要求书中所述的自动扶梯均采用梯级滚轮外置或内置的产品；1)运行能力自动扶梯必须采用重载荷公共交通型扶梯。

自动扶梯应可每天运行20小时，每周运行140小时；任何3小时能以100%制动载荷连续运行1小时。

运行性能a)扶手带的运行速度相对于梯级的速度匀差为0～+2%。

b）在额定频率和电压下，梯级沿运行方向空载时所测得的速度和额定速度之间的最大允许偏差为±5%。

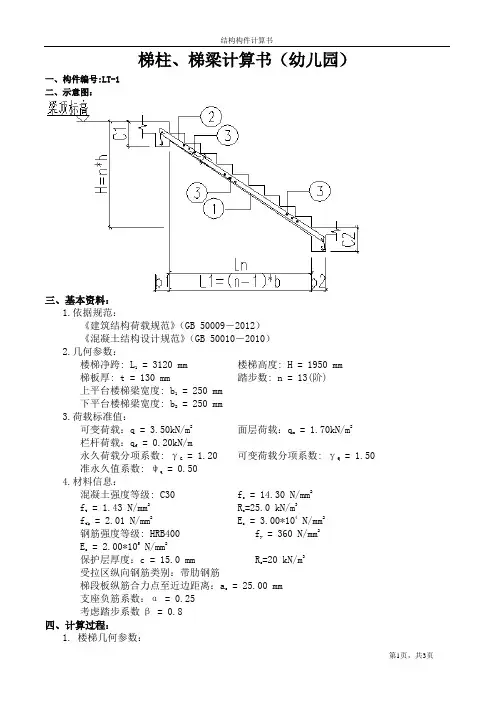

梯柱、梯梁计算书（幼儿园）一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB 50009－2012）《混凝土结构设计规范》（GB 50010－2010）2.几何参数：楼梯净跨: L1= 3120 mm 楼梯高度: H = 1950 mm 梯板厚: t = 130 mm 踏步数: n = 13(阶)上平台楼梯梁宽度: b1= 250 mm下平台楼梯梁宽度: b2= 250 mm3.荷载标准值：可变荷载：q = 3.50kN/m2面层荷载：qm= 1.70kN/m2栏杆荷载：qf= 0.20kN/m永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ= 1.50准永久值系数: ψq= 0.504.材料信息：混凝土强度等级: C30 fc= 14.30 N/mm2f t = 1.43 N/mm2Rc=25.0 kN/m3f tk = 2.01 N/mm2Ec= 3.00*104 N/mm2钢筋强度等级: HRB400 fy= 360 N/mm2Es= 2.00*105 N/mm2保护层厚度：c = 15.0 mm Rs=20 kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：as= 25.00 mm 支座负筋系数：α = 0.25考虑踏步系数β = 0.8四、计算过程：1. 楼梯几何参数：踏步高度：h = 0.1500 m 踏步宽度：b = 0.2600 m计算跨度：L0 = L1＋(b1＋b2)/2 = 3.12＋(0.25＋0.25)/2 = 3.37 m梯段板与水平方向夹角余弦值：cosα = 0.866 2. 荷载计算( 取 B = 1m 宽板带)：(1) 梯段板：面层：gkm = (B＋B*h/b)*qm= (1＋1*0.15/0.26)*1.70 = 2.68 kN/m自重：gkt = Rc*B*(t/cosα＋h/2) = 25*1*(0.13/0.866＋0.15/2) = 5.63 kN/m抹灰：gks = RS*B*c/cosα = 20*1*0.02/0.866 = 0.46 kN/m恒荷标准值：Pk = gkm＋gkt＋gks＋qf= 2.68＋5.63＋0.46＋0.20 = 8.97 kN/m恒荷控制：P n (G) = 1.35*Pk＋γQ*0.7*B*q = 1.35*8.97＋1.50*0.7*1*3.50 = 15.78 kN/m活荷控制：Pn (L) = γG*Pk＋γQ*B*q = 1.20*8.97＋1.50*1*3.50 = 16.01 kN/m荷载设计值：Pn = max{ Pn(G) , Pn(L) } = 16.01 kN/m(2) 平台板：面层：gkm ' = B*qm= 1*1.70 = 1.70 kN/m自重：gkt ' = Rc*B*t = 25*1*0.12 = 3.00 kN/m抹灰：gks ' = RS*B*c = 20*1*0.02 = 0.40 kN/m恒荷标准值：Pk ' = gkm'＋gkt'＋gks'＋qf= 1.70＋3.00＋0.40＋0.30 =5.40 kN/m恒荷控制：P l (G) = 1.35*Pk'＋γQ*0.7*B*q = 1.35*5.40＋1.50*0.7*1*3.50 = 10.97 kN/m活荷控制：Pl (L) = γG*Pk＋γQ*B*q = 1.20*5.40＋1.50*1*3.50 = 11.73 kN/m荷载设计值：Pl = max{ Pl(G) , Pl(L) } = 11.73 kN/m3、梯梁计算：（1）梯段板传递来的荷载:ql =1/2*Pn*Ln=1/2*16.01*3.12=24.98 kN/m（2）平台板传递来的荷载:q2=0.5*1.6*11.73=9.4 kN/m（3）梁自重：q3=26*0.25*0.4==2.60 kN/m总线荷载：q=ql +q2+q3=36.98 kN/m(4)正截面承载力计算跨中最大弯矩：M=1/8*q*L2 =1/8*36.98*3.32=50.34 kN*m受压区高度：X=40.25≤0.518*370=192mmAs=14.3*250*40.25/360=399.66 mm2实配416；As=804 mm2>399.66 mm2满足要求。

目录目录1 梯级和扶手带速度计算1.1 已知数据=960r/min 电动机YFD160M-6 额定转速n电主动链轮z1=19 t=38.1被动链轮z2=65 t=31.75梯级曳引链轮z3=19 t=133.33 d1=0.83413m 扶手带传动链轮z4=32 t=25.40扶手带驱动链轮z5=26 t=25.40扶手带驱动胶轮d2=0.6974m减速机i=24.51.2 梯级速度计算主传动总传动比i总i总=i×z2/z1=24.5×65/19=83.816主轴转速n主n主=n电/i总=960/83.816=11.454r/min梯级运行速度v梯v梯=（n主/60）×π×d1=(11.454/60)×π×0.0.8341=0.51m/s1.3 扶手带速度计算:扶手带运行速度v扶v扶=(n主/60)×(z4/z5)×π×d2(1-ε轮)=(11.454/60)×(32/26)×π×0.6974×(1-0.003)=0.51297m/s——胶轮打滑系数式中ε轮1.4 扶梯胶带与梯级的同步率(v扶-v梯)/v梯=(0.51297-0.51)/0.499=0.581%GB16899-2011标准中规定：扶手带的运行速度相对于梯级的速度允差为0~+2%。

计算结果满足标准要求。

1.5 自动扶梯的理论输送能力C t=B3/B1 ×C1=1000/600 ×3600=6000 (人/h)C t——理论输送能力人/hB3——梯级宽度1000mm。

B1——梯级宽度600mm。

C1——600mm梯级,0.5m/s名义速度时的最大输送能力为3600人/h。

2、自动扶梯挠度及强度计算2.1已知数据2.2扶梯金属骨架,组合截面的转动惯量主梁选用角钢8×80×1252.2.1 角钢8×80×125的截面参数截面积S=2335.1mm2重心距离x0=20mm y0=42.2mm惯性矩I x0=3.644×106mm42.2.2 组合面的转动惯量横截面如图2-1一根角钢的转动惯量I x＇I x＇=I x0+a2S=3.644×106+(1030/2-y0)2×2335.1=3.644×106+(1030/2-42.2)2×2335.1=5.256×108mm4组合截面的转动惯量I x=4I x＇=4×5.256×108=2.102×109mm4=2.102×10-3m42.3受力分析扶梯受力情况,如图2-2所示2.3.1均布载荷qa、乘客给扶梯的均布载荷q人按国际q人=5N/mmb、梯路线载荷q梯q梯=0.799N/mmc、金属构件的线载荷q构q构=(Q架+Q扶+Q轨+Q控)/L=(23005+20118+10085+637)/16224=3.32N/mm均布载荷q=q人+q梯+q构=5+0.799+3.32=9.12N/mm2.3.2电机、减速机重量Q动Q动=Q电+Q减=1803+1617=3420N2.4 挠度及强度计算由受力图分析，因为有中间支撑，且下部水平跨距8700大于上部水平跨距7524，最大挠度和最大弯矩出现在E点，即：y max=y EM max=M E，下面计算从A点到F点各分力对E点的挠度和弯矩。

ZFTG1600/3.0-JX(VVVF)乘客电梯设计计算说明ZFTG1600/3.0-JX(VVVF)绿色节能永磁同步无齿轮电梯，是经国家特种设备管理局批准研制的通过引进国外先进技术，经过消化吸收后，采用优化设计而成，具有国内先进水平。

有加减速度曲线圆滑、乘座电梯舒适感好、运行平稳、速度快噪音低、环保节能等优点。

我们的电梯采用日本富士电机公司出产的电梯专用变频器：LEFT型，功率37KW。

控制系统采用32位微机控制，主要控制原器件选用日本富士电机公司（FUJI ERECTRIC）的产品。

轿厢是用板式压制的结构件，强度高、刚性好、美观大方。

而安全件则选用经国家认可的检验所检验为合格的产品，如安全钳、限速器、门锁、缓冲器、上行保护装置等。

设计的ZFTG1600/3.0-JXW(VVVF)乘客电梯特性如下。

1. 该款电梯的最大特点是：节约能原、每年可为用户节省约100天的电费，每台比传统电梯节省30%的电能。

是一款以绿色节能为核心的全电脑模块化控制永磁同步无齿轮电梯。

无齿轮曳引机与有齿轮曳引机的区别在于：有齿轮曳引机的传动的方式是电动机将动力通过齿轮变速箱传动到曳引轮；而无齿轮曳引机则在设计上省略了齿轮变速箱，其传动方式是由电动机直接带动曳引轮，避免了传动过程的机械磨损和能耗。

另一方面和传统的感应电动机相比，永磁电动机无需耗费电能来产生励磁，因而进一步节省了电能。

永磁无齿轮曳引机具有振动小的效果，闭环的门操作系统，开关门动作平稳。

结构合理，体积小巧，重量较轻，降低了电梯对建筑结构的要求，节省了建筑的空间。

先进的技术则代表着更卓越的性能，零件少意味着成本的降低，。

珠江富士在继续秉承其电梯产品安全，可靠和耐用的同时，在产品开发中应用价值工程，降低了电梯系统的成本，并将这一成果回馈给用户。

更高的性价比，给客户带来实实在在的利益。

在社会不断进步的今天“以人为本”的理念熔入产品设计中，产品安全可靠、乘座舒适，门光幕保护以及盲文呼梯按钮大大方便了特殊人群。

用做紧急疏散通道的自动扶梯桁架的载荷推算摘要：在GB16899-2011中对自动扶梯或人行道桁架的强度计算载荷为5000N/m²，用此载荷设计的桁架是不能当做紧急疏散的通道用的。

如果自动扶梯或自动人行道需要当做紧急疏散的通道时，考虑到人群在扶梯上奔跑的速度，其对扶梯肯定会产生一个相对较大的作用力，此作用力肯定比人静止站在扶梯上的作用力要大的多，所以当自动扶梯或人行道需要用作紧急疏散通道时，需要对桁架的强度额外进行强度计算。

关键字：自动扶梯；桁架强度；紧急疏散；扶梯疏散通道。

1 人均体重根据《中国居民营养与慢性病状况报告（2015年）》的数据得出，居民膳食营养状况总体改善，2012年居民每人每天平均能量摄入量为2172千卡，蛋白质摄入量为65克，脂肪摄入量为80克，碳水化合物摄入量为301克，三大营养素供能充足，全国18岁及以上的成年男性和女性的平均身高分别为167.1cm和155.8cm，平均体重分别是66.2kg和57.3kg，与2002年相比，居民身高、体重均有所增长，尤其是6-17岁儿童青少年身高、体重增幅更为显著。

膳食结构的变化，使超重问题凸显。

过去的10年间，我国城乡居民粮谷类食物摄入量保持稳定。

总蛋白质摄入量基本持平，优质蛋白质摄入量有所增加，豆类和奶类消费量依然偏低。

脂肪摄入量过多，平均膳食脂肪供能比超过30%。

蔬菜、水果摄入量略有下降，钙、铁、维生素A、D等部分营养素缺乏依然存在。

2012年居民平均每天烹调用盐10.5克，较2002年下降1.5克。

全国18岁及以上成人超重率为30.1%，肥胖率为11.9%，比2002年上升了7.3和4.8个百分点，6-17岁儿童青少年超重率为9.6%，肥胖率为6.4%，比2002年上升了5.1和4.3个百分点。

从2002年到2012年这10年期间，全国18岁及以上成人超重率为30.1%，肥胖率为11.9%，比2002年上升了7.3和4.8个百分点。

一环路东五段46号金辉商住楼扶梯洞口改造设计设计：校对：北京正东国际建筑工程设计有限公司2011年05月一：设计概况说明及依据本工程依据甲方提供的电梯样本资料，对原有已建建筑的扶梯预留洞口进行改造。

根据样本资料，原建筑附一层未预留扶梯洞口，需对此处楼板进行开洞，开洞大小为4.35M×4.5M，并进行加固。

原建筑一层及二层预留洞口过大，需减小洞口尺寸，减小后的洞孔尺寸分别为11.209M×4..5M和10.352M×4.5M。

此次改造全部采用钢结构进行处理，具体设计及说明见图纸。

二：构件计算：（1）GL1：梁上线荷载：恒载：62/4.25+3.5*0.6=16.7KN/M活载：3.5*0.6+3.5*10.5*COS35=32KN/M按简支梁计算设计信息钢梁钢材：Q345梁跨度(m)：4.250梁平面外计算长度(m)：0.000钢梁截面：焊接组合H形截面:H*B1*B2*Tw*T1*T2=300*200*200*6*10*10容许挠度限值[υ]: l/400 = 10.625 (mm)强度计算净截面系数：1.000计算梁截面自重作用: 计算简支梁受荷方式: 竖向单向受荷荷载组合分项系数按荷载规范自动取值----- 设计依据-----《建筑结构荷载规范》（GB 50009-2001）《钢结构设计规范》（GB 50017-2003）----- 简支梁作用与验算-----1、截面特性计算A =5.6800e-003; Xc =1.0000e-001; Yc =1.5000e-001;Ix =9.5109e-005; Iy =1.3338e-005;ix =1.2940e-001; iy =4.8459e-002;W1x=6.3406e-004; W2x=6.3406e-004;W1y=1.3338e-004; W2y=1.3338e-004;2、简支梁自重作用计算梁自重荷载作用计算:简支梁自重(KN): G =1.8950e+000;自重作用折算梁上均布线荷(KN/m) p=4.4588e-001;3、梁上恒载作用荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值21 1 16.70 0.00 0.00 0.004、梁上活载作用荷载编号荷载类型荷载值1 荷载参数1 荷载参数2 荷载值21 1 32.00 0.00 0.00 0.00 5、单工况荷载标准值作用支座反力(压为正,单位：KN)△恒载标准值支座反力左支座反力Rd1=36.435, 右支座反力Rd2=36.435△活载标准值支座反力左支座反力Rl1=68.000, 右支座反力Rl2=68.0006、梁上各断面内力计算结果△组合1：1.2恒+1.4活断面号： 1 2 3 4 5 6 7弯矩(kN.m)：0.000 45.101 82.003 110.703 131.204 143.505 147.605剪力(kN) ：138.922 115.768 92.615 69.461 46.307 23.154 0.000断面号：8 9 10 11 12 13弯矩(kN.m)：143.505 131.204 110.703 82.003 45.101 0.000剪力(kN) ：-23.154 -46.307 -69.461 -92.615 -115.768 -138.922△组合2：1.35恒+0.7*1.4活断面号： 1 2 3 4 5 6 7弯矩(kN.m)：0.000 37.604 68.370 92.300109.392 119.648 123.066剪力(kN) ：115.827 96.523 77.218 57.914 38.609 19.305 0.000断面号：8 9 10 11 12 13弯矩(kN.m)：119.648 109.392 92.300 68.370 37.604 0.000剪力(kN) ：-19.305 -38.609 -57.914 -77.218 -96.523 -115.8277、局部稳定验算翼缘宽厚比B/T=9.70 < 容许宽厚比[B/T] =12.4腹板计算高厚比H0/Tw=46.67 < 容许高厚比[H0/Tw]=66.08、简支梁截面强度验算简支梁最大正弯矩(kN.m)：147.605 (组合：1; 控制位置：2.125m)强度计算最大应力(N/mm2)：221.707 < f=310.000简支梁抗弯强度验算满足。
