线束捆扎工艺详解

线束工艺流程线束工艺是指将多根电线或光纤束在一起，并通过绝缘材料进行包覆，以便用于电气系统或通讯系统中的一种工艺。

线束工艺流程包括材料准备、剥皮、绞线、编织、绝缘、包覆、测试和包装等环节。

本文将详细介绍线束工艺的流程及每个环节的具体操作。

一、材料准备。

线束工艺的第一步是材料准备。

在进行线束工艺之前，需要准备好各种规格的电线、绝缘套管、绝缘胶、编织套管等材料。

这些材料的选择应根据具体的使用环境和要求来确定，确保线束的质量和性能。

二、剥皮。

剥皮是将电线的外皮去除，露出内部的金属导体。

这一步需要使用剥线钳或剥线机来进行，确保剥皮的深度和质量。

剥皮后的电线应该保持金属导体的完整性，不得损坏。

三、绞线。

绞线是将多根电线按照一定的规则进行捆绑和绞合，使其成为一个整体。

这一步需要根据具体的线束设计要求进行操作，确保电线之间的布局合理、紧凑，并且不会相互干扰。

四、编织。

编织是将绞好的电线进行编织，以增强线束的抗拉强度和耐磨性。

编织材料可以是尼龙布、聚酯布等，根据具体的使用要求来选择。

编织后的线束应该外观整齐、紧密，不得有松散或交叉现象。

五、绝缘。

绝缘是为了保护线束中的电线不受外界环境的影响，使用绝缘套管或绝缘胶对电线进行包覆。

绝缘材料的选择应根据使用环境的温度、湿度等因素来确定，确保绝缘效果良好。

六、包覆。

包覆是将整个线束进行最终的包覆，通常使用PVC套管或热缩套管进行包覆。

包覆后的线束应该外观整洁、无气泡、无皱纹，确保线束的外观质量。

七、测试。

测试是对线束进行电学和机械性能的检测，确保线束的质量和性能达到要求。

电学测试包括导通测试、绝缘电阻测试等，机械性能测试包括拉力测试、耐磨测试等。

八、包装。

最后一步是将测试合格的线束进行包装，通常使用塑料袋或纸箱进行包装。

包装后的线束应该标明产品型号、规格、生产日期等信息，确保产品的追溯和售后服务。

以上就是线束工艺的流程及每个环节的具体操作。

通过严格的工艺流程和质量控制，可以生产出质量可靠的线束产品，满足不同领域的使用需求。

线束捆扎浅谈电子设备导线连接工艺摘要：合理的设计布线方法，采用可靠的连接工艺，是保证电子设备的性能和可靠性的重要环节。

关键词：线束布线绑扎1 概述几乎所有的电子设备都离不开导线，有的电子设备,往往有许多连线,它们担负着内部电路元件之间,元件与外部之间的各种连接,由于导线很多,为了提高产品质量并且使整机布线美观,又便于安装,查线,正确的选用安装导线，合理的设计布线方法，采用可靠的连接工艺，是保证电子设备的性能和可靠性的重要环节。

2 线束2.1 常见安装导线电子设备常用安装导线一般由导体和绝缘体组成。

导体一般是镀锌，镀锡，镀银的铜线；绝缘体除绝缘功能外，还应保护导线不受外界的环境腐蚀（如抗霉菌，盐雾，防潮，耐高温等）以及增强整个导线的机械强度，绝缘材料一般有塑料类（聚氯乙烯，聚乙烯，聚丙烯，聚四氟乙烯以及新型聚酰亚胺等），橡胶，纤维类（绵，化纤，玻璃丝编织带等），和涂料类（聚酯，聚乙烯漆等）。

2.2 导线束电子设备内部的连线一般有两种方式：一是按照装配工艺用导线分别连接，在产品研制初期以及单件生产时常采用如此方式；另一种是先将导线捆扎后成线束后布线，这种集中布线方式，在正规批量生产时尤为重要，这种专业生产，可以保证质量，提高效率，特别对于军用电子设备，能够很好的抗振动，抗干扰，还可以具有良好的替换性。

电子设备中导线束根据结构和性能一般可以分成两类：一，软线束一般多见于产品功能部件之间的连接（见图1），由多股导线，屏蔽线，以及端子数较少的接插件组成，在导线上靠近端点处一般打有标识，根据接线图和连线表就可以确切的描述整个线束的所有参数。

二，硬线束多见于固定产品零部件之间的连接，特别在机柜设备中较多（见图2），按照产品要求将多根导线捆扎成固定形状的线束，这种线束必须设计合理的线束图，并按照连线表作好标识，正确连线。

硬线束图1 软线束图图2 某机架布线3 布线以及捆扎3.1 常见电子设备的布线方式3.1.1 分散布线设备研制初期，信号需要不断调整，甚至设备机箱的结构也需要进一步改进，线束也无法确定，为了便于调试，可以进行分散布线，这种布线方式是仅仅按照电气原理的接线，比较散乱，只要做到设备能够安装即可以。

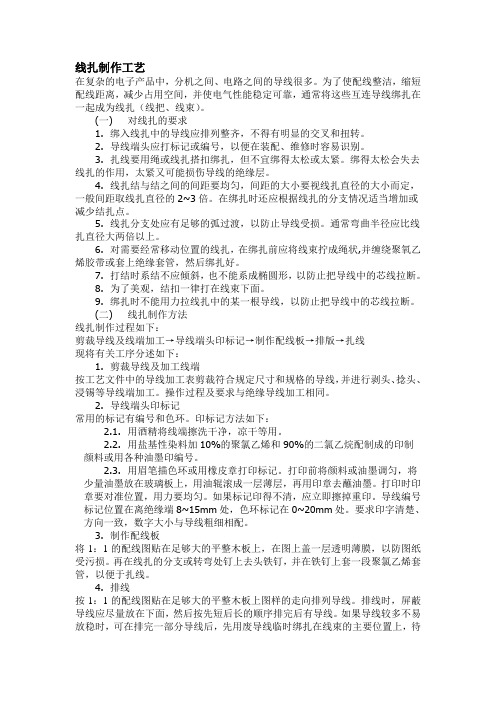

线扎制作工艺在复杂的电子产品中，分机之间、电路之间的导线很多。

为了使配线整洁，缩短配线距离，减少占用空间，并使电气性能稳定可靠，通常将这些互连导线绑扎在一起成为线扎（线把、线束）。

(一)对线扎的要求1. 绑入线扎中的导线应排列整齐，不得有明显的交叉和扭转。

2. 导线端头应打标记或编号，以便在装配、维修时容易识别。

3. 扎线要用绳或线扎搭扣绑扎，但不宜绑得太松或太紧。

绑得太松会失去线扎的作用，太紧又可能损伤导线的绝缘层。

4. 线扎结与结之间的间距要均匀，间距的大小要视线扎直径的大小而定，一般间距取线扎直径的2~3倍。

在绑扎时还应根据线扎的分支情况适当增加或减少结扎点。

5. 线扎分支处应有足够的弧过渡，以防止导线受损。

通常弯曲半径应比线扎直径大两倍以上。

6. 对需要经常移动位置的线扎，在绑扎前应将线束拧成绳状,并缠绕聚氧乙烯胶带或套上绝缘套管，然后绑扎好。

7. 打结时系结不应倾斜，也不能系成椭圆形，以防止把导线中的芯线拉断。

8. 为了美观，结扣一律打在线束下面。

9. 绑扎时不能用力拉线扎中的某一根导线，以防止把导线中的芯线拉断。

(二)线扎制作方法线扎制作过程如下：剪裁导线及线端加工→导线端头印标记→制作配线板→排版→扎线现将有关工序分述如下：1. 剪裁导线及加工线端按工艺文件中的导线加工表剪裁符合规定尺寸和规格的导线，并进行剥头、捻头、浸锡等导线端加工。

操作过程及要求与绝缘导线加工相同。

2. 导线端头印标记常用的标记有编号和色环。

印标记方法如下：2.1.用酒精将线端擦洗干净，凉干等用。

2.2.用盐基性染料加10%的聚氯乙烯和90%的二氯乙烷配制成的印制颜料或用各种油墨印编号。

2.3.用眉笔描色环或用橡皮章打印标记。

打印前将颜料或油墨调匀，将少量油墨放在玻璃板上，用油辊滚成一层薄层，再用印章去蘸油墨。

打印时印章要对准位置，用力要均匀。

如果标记印得不清，应立即擦掉重印。

导线编号标记位置在离绝缘端8~15mm处，色环标记在0~20mm处。

线束的工艺流程线束是指将多根电线或光纤束在一起，通过绝缘套管或绝缘胶带包裹，形成一个整体的电气或光学连接线路。

线束广泛应用于汽车、航空航天、电子设备等领域，是各种设备中不可或缺的部件。

线束的制作工艺流程十分复杂，需要经过多道工序才能完成。

下面将介绍线束的工艺流程。

1. 设计与规划。

线束的制作首先需要进行设计与规划。

根据客户的需求和具体的应用场景，工程师会设计出符合要求的线束结构和布局。

这一步需要考虑电线的数量、规格、长度、连接方式等因素，确保设计合理、符合要求。

2. 材料准备。

在制作线束之前，需要准备好各种材料，包括电线、绝缘套管、绝缘胶带、连接头等。

这些材料的选择要符合相关的标准和要求，确保线束的质量和安全性。

3. 剥线和组装。

接下来是剥线和组装的工序。

工人需要根据设计图纸和要求，将电线的外皮剥除，露出内部的金属导线。

然后根据设计要求，将各根电线按照一定的顺序和布局进行组装，通常会采用编织、捆扎或打包的方式进行组装。

4. 绝缘处理。

组装好的电线需要进行绝缘处理，以确保线束的安全性和耐用性。

这一步通常会采用绝缘套管或绝缘胶带进行包裹，同时需要进行压接或焊接等工艺处理，确保各根电线之间的连接牢固可靠。

5. 测试与检验。

制作完成的线束需要进行测试和检验，以确保质量合格。

通常会进行电气测试、耐压测试、绝缘测试等，确保线束符合相关的标准和要求。

6. 包装与出厂。

最后是线束的包装与出厂。

制作完成的线束会进行整理和包装，通常会采用盒装、托盘包装等方式进行包装，然后进行出厂检验，确保线束的质量符合要求后进行出厂。

通过以上工艺流程，线束的制作完成。

整个工艺流程需要严格按照标准和要求进行操作，确保线束的质量和安全性。

线束作为电气和光学连接的重要组成部分，在各种设备中发挥着重要的作用，其质量和稳定性直接关系到设备的性能和安全。

因此，制作线束的工艺流程非常重要，需要严格控制每一个环节，确保线束的质量和可靠性。

线束缠绕方法全文共四篇示例，供读者参考第一篇示例：线束是指一组电线或电缆，在车辆、船舶、飞机以及工业设备中被用来传输电气信号或能量。

线束通常由多根电线、电缆或光纤组成，并通过绝缘被绑扎在一起，以便安全可靠地传输电力或信号。

线束的制作是一项具有重要意义的工作，正确的线束绕绕方法可以保证线束的长期使用寿命和安全性。

线束的制作需要遵循一定的步骤和技巧。

下面介绍几种常用的线束绕绕方法，帮助大家更好地制作线束：1. 单根缠绕法单根缠绕法是线束制作中最简单的方法之一。

首先将所有的电线整齐排列，然后用胶带或绝缘胶套将它们绑扎在一起。

绑扎时要确保每根电线的长度相同，这样可以使线束更加整齐和美观。

单根缠绕法适用于少量电线或电缆，制作简便、快捷。

2. 捆扎法捆扎法是将多根电线或电缆按照一定的规则和方法捆扎在一起。

首先需要将电线依次排列好，然后用绳子、胶带或尼龙束带将它们绑扎在一起。

在捆扎的过程中要确保每根电线的位置正确，不要交叉或错位。

捆扎完成后，可以用保护套或护套进行覆盖，以增加线束的耐久性和安全性。

4. 管道套管法管道套管法是一种将电线或电缆放入管道或套管中进行绕绕的方法。

首先需要选择合适的管道或套管，然后将电线或电缆依次放入其中。

在放置的过程中要注意保持电线的间距和线束的整齐性，可适当添加固定卡扣或夹子以防止电线脱落。

最后可以用绝缘胶套或护套对管道或套管进行覆盖，增加线束的耐用性和安全性。

线束的绕绕方法种类繁多，适用于不同的场合和需求。

在制作线束时，需要根据实际情况选择合适的绕绕方法，并严格按照操作规程进行操作。

制作完整线束后，还要进行必要的检查和测试，确保线束的质量和性能符合要求。

线束制作虽然看似简单，但是要做到精益求精也需要付出不少功夫。

只有不断学习和实践，才能掌握更多的线束绕绕技巧，提高线束制作的质量和效率。

在实际工作中，线束的质量直接关系到设备的可靠性和安全性。

线束的绕绕方法是一项至关重要的工程技术，需要工程师们日常不断学习和积累经验，不断提升自己的制作技巧。

手工缠线束的技巧
手工缠线束是一种将多根电线整齐地绑扎在一起的技巧，常用于电子设备、汽车等领域。

以下是一些手工缠线束的技巧：
1. 准备工作：首先要确保所有需要绑扎的电线已经准备好，并且长度合适。

同时，准备一些绑扎线束所需的工具，如绑扎带、绑扎袋、胶带等。

2. 分组：将需要绑扎的电线按照功能或者颜色进行分组，这样可以更方便地进行后续的绑扎工作。

3. 排列顺序：确定好电线的排列顺序，可以根据使用频率或者连接顺序来确定。

将排列好的电线依次放置在工作台上，确保每根电线都有足够的长度。

4. 绑扎方法：选择一根长度适中的绑扎带，将其穿过电线束的底部，然后将绑扎带两端拉紧并固定。

在绑扎的过程中，要注意力度要适中，不要过紧或者过松，以免损坏电线。

5. 间距均匀：在绑扎的过程中，要确保每个绑扎点之间的距离是均匀的，这样可以使得整个线束看起来更整齐美观。

6. 固定尾部：当绑扎到线束的尾部时，可以使用胶带或者其他固定方法将其固定在一起，以防止线束松散。

7. 整理线束：最后，用手轻轻整理线束，使其外观更加整洁。

如果有需要，可以使用绑扎袋等来进一步保护线束。

手工缠线束需要耐心和细心，初学者可能需要多加练习才能掌握技巧。

同时，注意安全，在绑扎电线时要确保电路断开和电
源关闭，避免触电危险。

绑扎线束时也要注意不要过紧，以免影响电线的导电性能。

线束缠绕方法线束，作为电气系统中不可或缺的组成部分，其正确的缠绕方法对于保证电气系统的稳定性、安全性和寿命至关重要。

在各类电气设备和机械中，线束起到传输电能、信号和数据的关键作用。

因此，掌握合理而科学的线束缠绕技术，对于电气工程师、设备安装维护人员以及相关行业的从业人员来说，都是一项必备的技能。

一、线束缠绕前的准备工作在进行线束缠绕之前，必须做好充分的准备工作。

这包括对线束材料的选择、长度的确定、端子的处理以及必要的保护措施等。

1. 材料选择：根据电气系统的要求，选择适当规格和材质的导线。

常见的导线材料有铜、铝等，而绝缘材料则包括聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

2. 长度确定：根据布线路径和设备间的距离，合理确定线束的长度。

过长的线束可能导致布线混乱，增加故障点；而过短的线束则可能无法满足设备间的连接需求。

3. 端子处理：线束的两端通常需要连接端子，以便与设备或接插件连接。

端子的选择应与导线的规格相匹配，且连接应牢固可靠。

4. 保护措施：根据线束所处的环境，采取必要的保护措施，如加装保护套、使用防水接头等，以防止线束受到机械损伤、潮湿或腐蚀等影响。

二、线束缠绕的基本原则在进行线束缠绕时，应遵循以下基本原则，以确保布线的美观性、安全性和可维护性。

1. 整齐有序：线束应缠绕得整齐有序，避免出现交叉、扭曲或打结等现象。

这不仅有利于布线的美观性，还有助于减少故障点的产生。

2. 固定可靠：线束在缠绕过程中应使用适当的固定件（如扎带、卡扣等）进行固定，以防止线束在设备运行过程中因振动而松动或脱落。

3. 留出余量：在线束缠绕时，应在适当位置留出一定的余量，以便日后对线束进行维护或更换。

余量的设置应根据实际情况而定，既要考虑到维护的便利性，又要避免过多的余量导致布线混乱。

4. 标识清晰：为了便于日后对线束进行识别和维护，应在线束上标注清晰的标识。

标识内容包括线束的用途、规格、起点和终点等信息。

三、常见的线束缠绕方法在实际应用中，根据布线需求和场景的不同，可以采用多种线束缠绕方法。

线束制作工艺技术本讲义列出了线束(扎)制作工艺、检验、保管等工艺技术要求。

本讲义适用于电子产品线束线扎的制作和检验。

一、概述整机装联线束的制作使用的术语)样板布线法：将线扎图按1：1比例绘制样板，并在样板上直接布线的工 艺方法。

)按图续绑法：按照工艺规定的扎线方向、续线、甩线顺序，按图样扎线的 工艺方法。

)机上绑线法：导线(束)连接一端或两端后，在机器上进行绑扎的工艺方法。

)续线表：表示线扎分支续(加)入主干(或主分支)的导线号、留长尺寸和从 线扎主干甩(分)出的导线号表。

)扎线方向：根据扎线的形状，尺寸……，给线扎规定的扎线路径。

)布线：按导线表，将导线在绑线样板上或机器上布放的工艺过程。

)线扎整理：将布放好的导线整理平直，并将导线端部引出线按图示尺寸或 工艺要求，修剪整齐的过程。

)线扎绑定：按图示尺寸或工艺要求，线扎用绝缘线(一般用绵丝绳或扎线 带)绑扎，使至定型的工艺过程。

)主干：反映线扎主要尺寸和基本形状的部分。

主分支：直接从主干上分出来的支束。

次分支：从主分支上分出来的支束。

)甩线(分线)：线束在绑扎过程中，从主干(或分支)内分出的导线。

续线(加线):线束在绑扎过程中，加入主干(或分支)的导线。

二、材料、工具、设备扎线的一般常用材料：绵丝绳、尼龙扎线扣、粘胶带、棕丝套管、防波套、帆布、软革、硝基胶液(Q98-1)、聚氯乙烯套管、热缩套管等。

主要工具：钢卷尺、钢直尺、剪刀、留屑钳、剥线钳、斜嘴钳、电烙铁、扎 线枪、布线钉(圆钢钉)等。

主要设备：绞线机、锡锅、热风枪、兆欧表(500V)、印字设备、木质布线板、欧姆表等。

三、整机布线遵循的原则整机布线设计是在整件装联中各种元件、器件之间进行电连接布线设计，保 证布线位置与结构的合理，实现整机内元器件之间、各组件之间、各插箱类之间等的电连接达到可靠的电性能指标。

整件中涉及到的电源线、信号线、控制线、接地线等各种导线(束)或电缆需按照导线(束)或电缆的类型、频率、功率等分类进行合理绑扎走线，这样可有效防止或减少线间偶束而产生的各种干扰，以及线间高电平线路对低电平线路直接感应。
